OSPF---开放式最短路径优先协议

RIP缺点

  • RIP是基于跳数选路的---导致选路不佳

  • RIP是周期更新---30s---占用过多的路由资源

  • RIP最大跳数15---RIP仅支持小规模网络

基本概念

  • IGP（AS内部使用的）

  • 链路状态型协议---LS---传递拓扑

  • 传递真实掩码（无类别的路由协议）

  • 优先级---10

  • COST===参考带宽/实际带宽（参考带宽默认100M）

  • OSPFv1，OSPFv2，OSPFv3

  • SPF

  • LSA(链路状态通告)

  • OSPF更新方式

    • 触发更新

    • 周期链路状态刷新---30min

  • 极其消耗路由器资源的协议

  • 通过组播的方式进行数据报文发送，224.0.0.5/224.0.0.6

  • OSPF是跨层封装

    • OSPF协议号----89

OSPF区域化结构

  • OSPF为了适应大型网络环境，进行了结构化部署---区域划分

  • 区域数量不同，单区域OSPF网络 /多区域OSPF网络

  • 区域划分特点

    • 区域内部传递拓扑信息，区域之间传递路由信息----经典的链路状态型协议的距离失量特征

  • 区域编号---方便管理

    • 由32位二进制组成，点分十进制表述，更多情况的阿拉伯数字表示

    • 区域0---骨干区域

    • 其他区域---非骨干区域

    • 单区域网络---这个区域必须是骨干区域

    • 多区域网络---呈星型拓扑，并且所有的非骨干区域必须与骨干区域直接相连

  • 区域划分是基于接口的

  • 为什么要进行区域划分

    • 限制LSA的传播范围

    • 减少LSA的数量

  • ABL：区域

OSPF工作过程：5个数据包，7个状态机，2种关系，3种角色和3种表

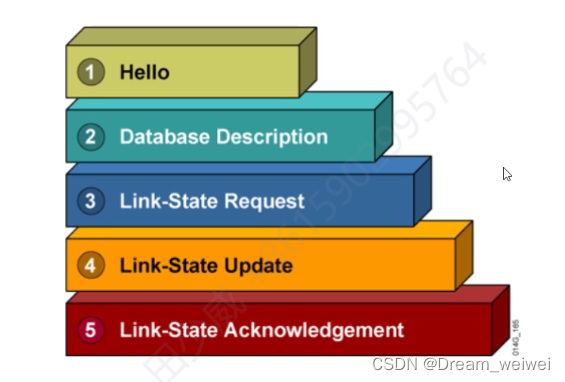

OSPF数据包

  • hello包：用来周期保活（10s），发现，建立OSPF邻居关系

    • R-ID

      • 全网唯一

      • 32位二进制

      • 手工配置 >环回接口ip>物理接口IP

    • 10s发送一次来确认邻居存在

    • 死亡时间===4*hello

  • DD包：数据库描述报文

    • 包含了本地所有邻居的目录信息

  • LSR报文：链路状态请求报文

    • 请求获取本地未知的链路信息

  • LSU报文：链路状态更新报文

    • 真正的包含了LSA信息

  • LSAck：链路状态确认报文

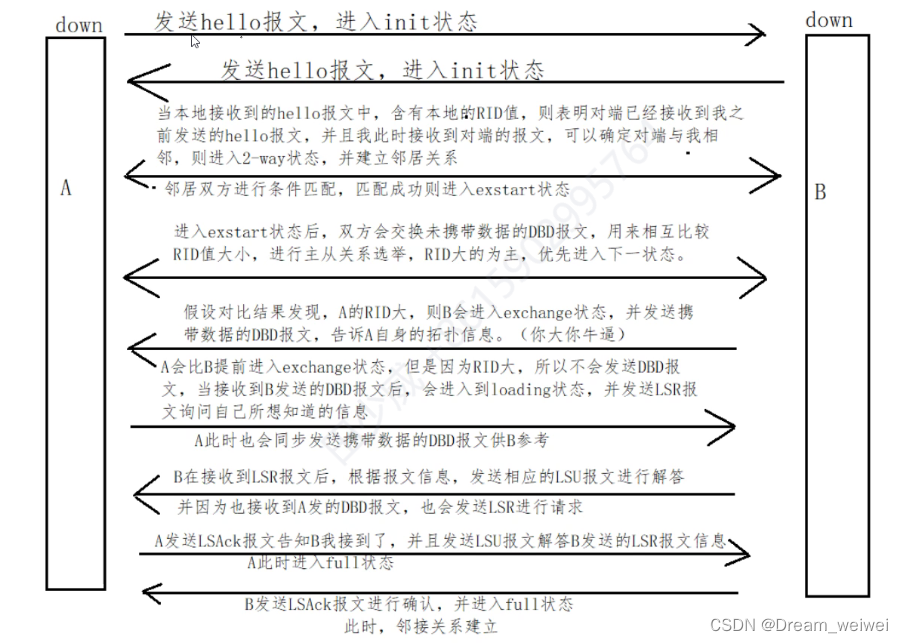

七种状态机---以太网

  • down：关闭状态---一旦启动OSPF协议，则发出hello包，进入下一状态

  • init：初始化状态，收到的hello包中存在本地的RID值，进入下一状态

  • 2-way：双向通讯状态---邻居关系建立的标志

条件匹配：匹配成功进入下一阶段，匹配失败

  • exstart：预启动状态----使用未携带真实数据的DBD报文进行主从关系选举，RID大为主，优先进入下一阶段

  • exchange：转交换状态-----使用携带真实数据的DBD报文进行目录共享

  • loading：加载状态----邻居之间使用LSR/LSU/LSAck三种报文来获取完整的拓扑信息

  • full：转发状态----拓扑交换完成后进入该状态，标志着邻接关系的建立

条件匹配

也是一种选举，选择负责人

  • 为什么要有条件匹配

    • 在一个广播域中，若所有的设备都建立了领接关系，则将出现大量的重复更新

    • 条件匹配可以大量减少这些重复更新的数据报文，并且降低领接关系数量

  • 设备名称

    • DR---指定路由器

    • BDR---备份指定路由器

    • DROther---其他路由器

  • DR与BDR是领接关系，DR和DROther也是领接关系，BDR与DROther是领接关系，DROther与DROther之间是邻居关系

  • OSPF建立邻接关系的条件

    • 点对点网络：直接建立邻接关系，不需要进行条件匹配

    • MA（以太网）网络：进行条件匹配。40s

  • 选举规则

    • 看接口优先级0-255，优先级越大越优，默认为1

    • 看RID值，越大越优

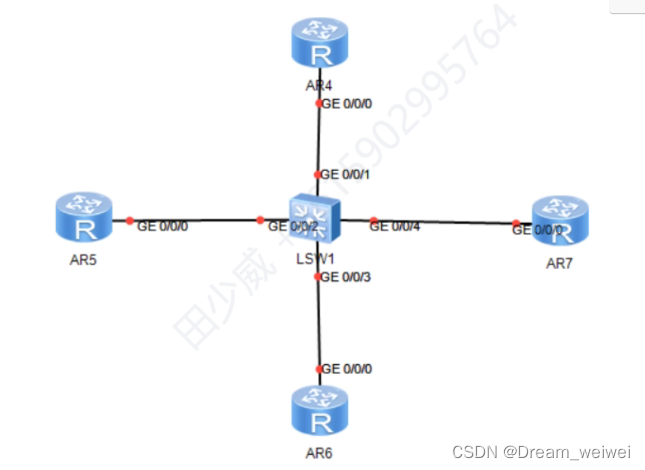

  • 选举范围

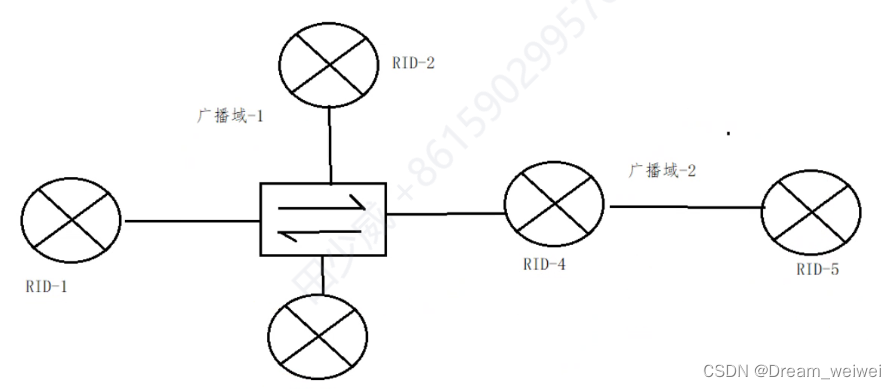

    • 一个广播域，进行一次选举

  • 选举模式

    • 非抢占性的：一旦选举成功，不会因为新加入的设备而重新选举

OSPF工作过程

ospf首先启动，路由器A向本地所有的启动了OSPF协议的直接接口，使用组播地址224.0.0.5发送hello报文；hello中包含了全网唯一的本地的RID值，之后对端路由器B也将回复一个hello报文，该报文中若携带了A的RID值，则A与B建立领居关系，并生成邻居表

邻居之间共享DBD报文，将本地和领接的DBD报文进行对比，进行主从关系选举，匹配完成，则可以开始建立邻接关系

最后，本地基于数据库表，启用SPF算法，计算到达所有未知网段的最短路劲，然后将计算结果加载到本地的路由表中，此时收敛完成，收敛完成后，双方设备使用hello报文进行周期保活，并进行30min的周期哦更新

结构突变

  • 新增网段

    • 直接使用更新报文告知领接关系接口

  • 断开网段

    • 直接使用更新报文告知邻接关系接口
      •       无法沟通
      • 超出死亡时间，断开邻接关系，删除路由表，但是不会删除数据库

        OSPF配置

OSPF 配置

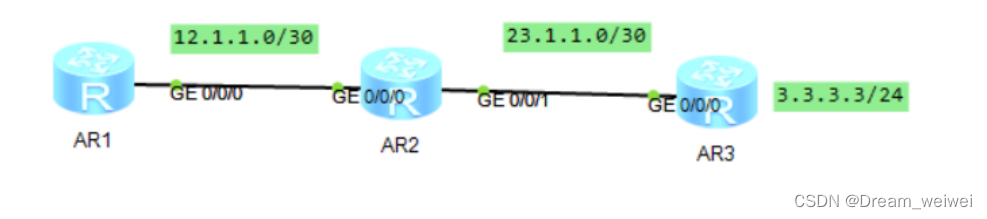

[R1]ospf 1 router-id 1.1.1.1 //启动OSPF协议，进程为1，RID为1.1.1.1
[R1-ospf-1]area 0 //进入区域0
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.3 //宣告网段，使用的是反掩码（连
续的0+连续的1）
[R1-ospf-1-area-0.0.0.0]network 12.1.1.1 0.0.0.0 //直接宣告接口，推荐使用该方
式
宣告的意义：将该宣告地址所属接口划分到相应区域；激活接口，使接口可以收发 OSPF 报文。
[R2]display ospf peer brief //查询邻居简表
[R2]display ospf peer //查询邻居详表 [R2]display ospf lsdb //查询数据库表
[R2]display ip routing-table protocol ospf //查询OSPF路由表

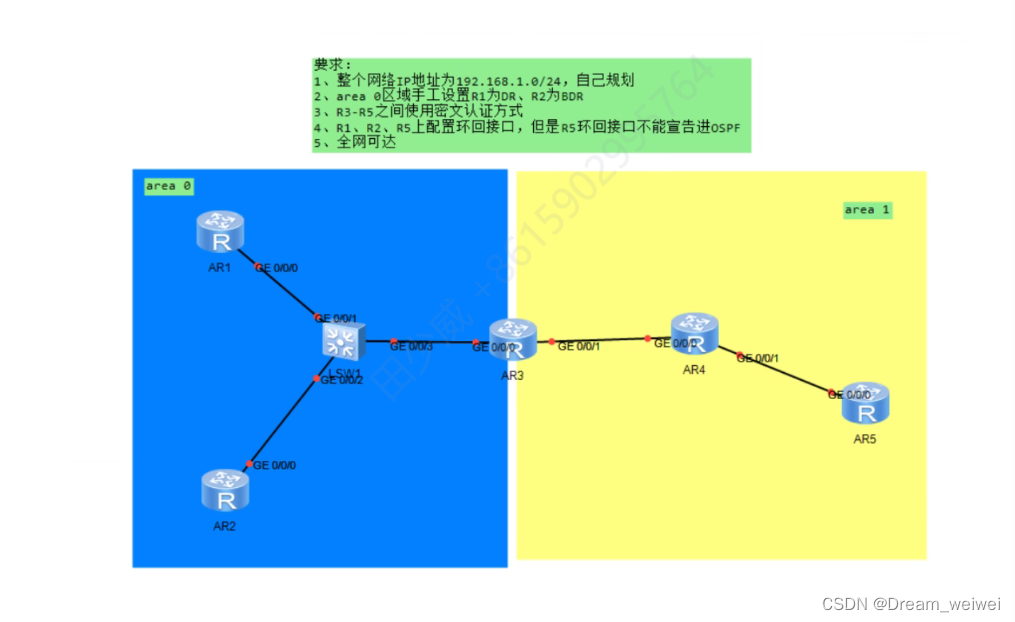

OSPF扩展配置

  • 修改OSFP开销值

  • 一台设备进行修改，全OSFP网络设备都需要修改

    [] bandwidth-reference   1000  // 修改

  • 接口优先级

    • 人工的方式影响DR选举结果

  • ospf   dr-priority  10
reset  ospf  process   //重启本机OSPF进程
​

  • 缺省路由

    • 一般是在边界设备上配置

    • 非强制性下发：配置设备上必须有一条缺省路由

      • default-route-advertise  //下发缺省

    • 强制性下发

      • default-route-advertise  al

  • 静默接口（被动接口）

    • 只接收，但不发送hello报文，一般用于连接用户接口

    • ent-interface g0/0/0 静默接口为

  • 手工认证

    • 认证类型

      • 不认证---0

        • 明文认证---1

        • 密文认证---2

  • ospf   authentication-mode   md5  1  cipher123456

OSPF与RIP的对比

  • 根本性区别

    • ospf是基于链路状态的协议，rip是基于距离矢量的协议

    • ospf收敛完成后几乎没有网络报文，rip收敛完成后会产生网络报文

    • ospf是跨层封装，协议号89 rip是基于udp封装520端口

    • OSPF用链路带宽---适用的大型网络，rip是基于最大跳数，适用的大型网络



交换技术



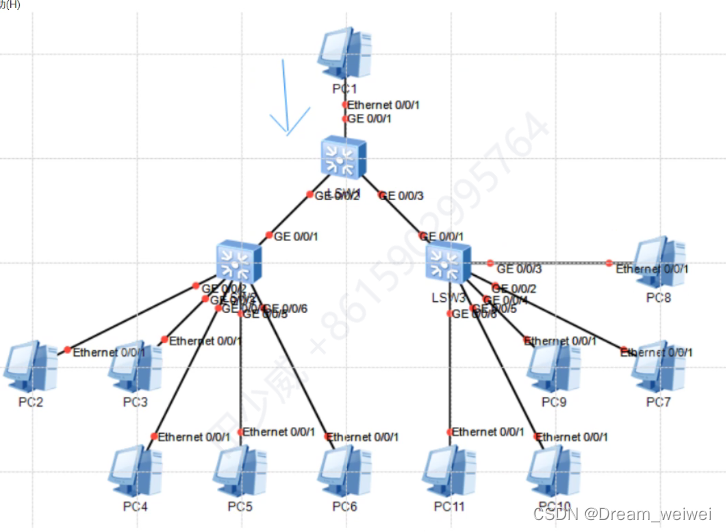

  • 垃圾流量问题：大量的广播帧会占用带宽资源和计算机处理速度

  • 安全问题：计算机可以轻易收到不应该接收到的数据帧，产生安全隐患

VLAN---虚拟局域网

LAN---局域网

WAN---广域网

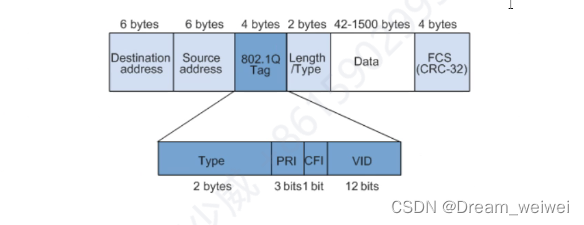

VLAN数据帧

VID:

VLAN的类型

  • 基于端口的VLAN---一层VLAN\

    • 是最常见的划分方式

    • 是将VLAN编号映射到交换机的物理接口，从该交换机进入的数据帧都会被划分到该VALN

  • 基于MAC地址的VLAN---二层VLAN

    • 一般用于PC接入交换机的端口会变化时使用

    • 提权配置一个VALN与MAC的对应关系，当数据帧进入交换机时，交换机会查询该映射表，根据不同的源MAC地址来划分不同VlAN

  • 基于协议的VLAN---三层VLAN

端口类型

  • access端口

    • 一般在交换机与终端相连的接口

    • 功能

      • 收：若接收的

      • 发

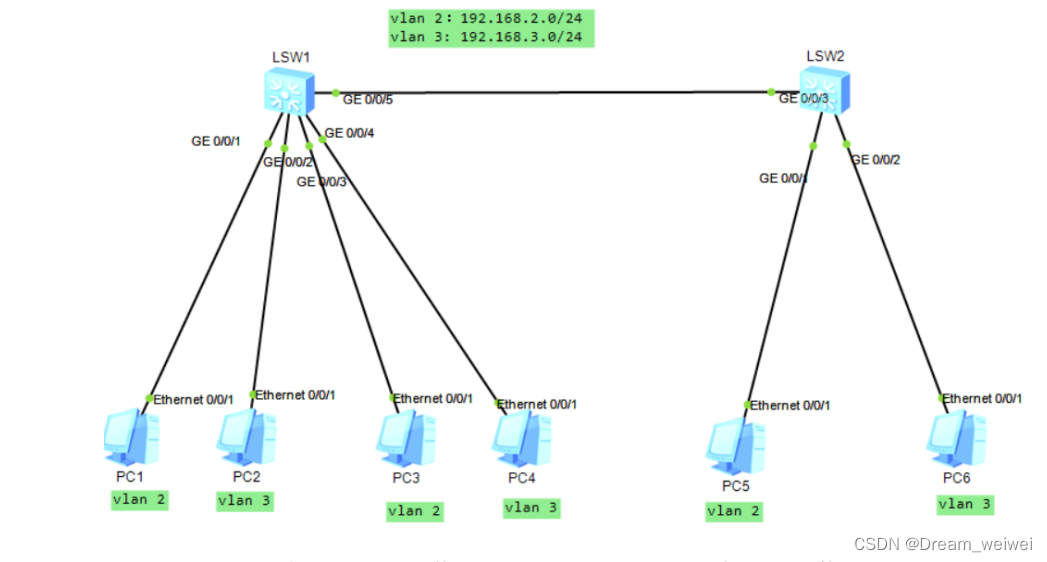

  • trunk端口------干道

    • 一般在交换机与交换机相连接的接口

    • 功能

      • 放通多个vlan

  • hybrid端口

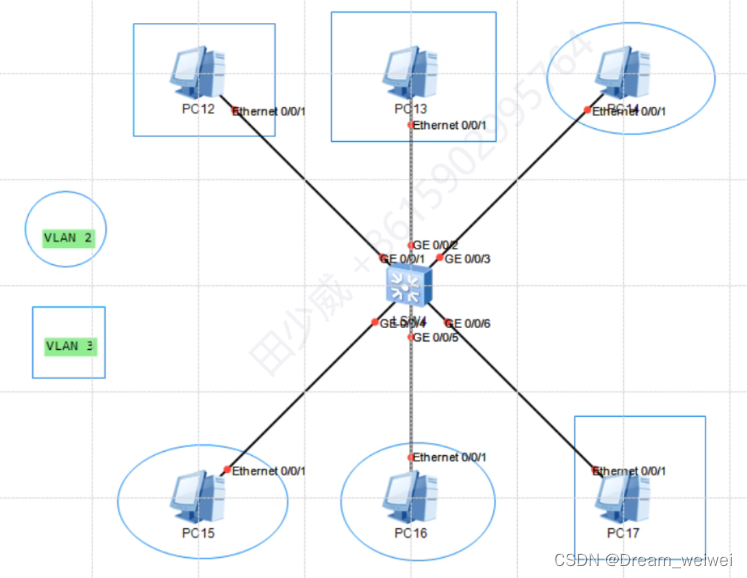

配置VLAN



 VID:用来标识和区分不同VLAN的，范围时0-4096，但是0和4095作为保留，不能使用

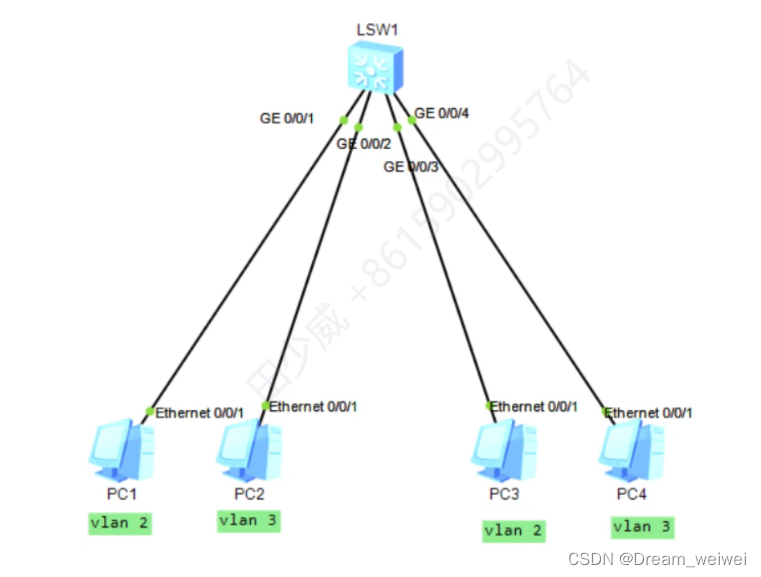

一、创建vlan [SW1]vlan 2 //创建vlan 2
[SW1]vlan batch 2 to 100 //批量创建vlan2到vlan100
[SW1]vlan batch 2 5 10 20 //批量创建vlan2、vlan5、vlan10、vlan20
VLAN间通讯
多臂路由
下联交换机接口一定要使用access

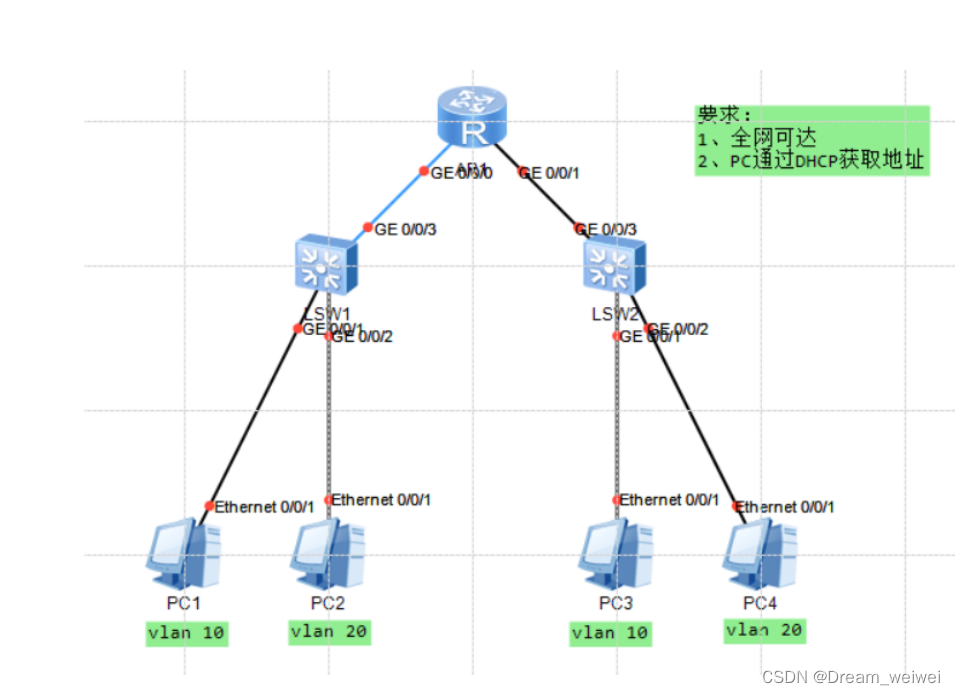

单臂路由
通过划分多个子接口的方式进行数据转发，子接口的个数由下联vlan数量决定
sub-interface，是路由器基于以太网接口所创建的一种逻辑接口，由物理接口ID+子接口ID组 成
下联交换机必须配置trunk口，放通多个vlan

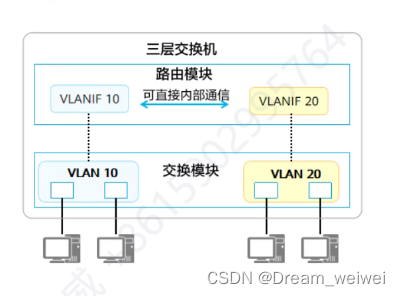

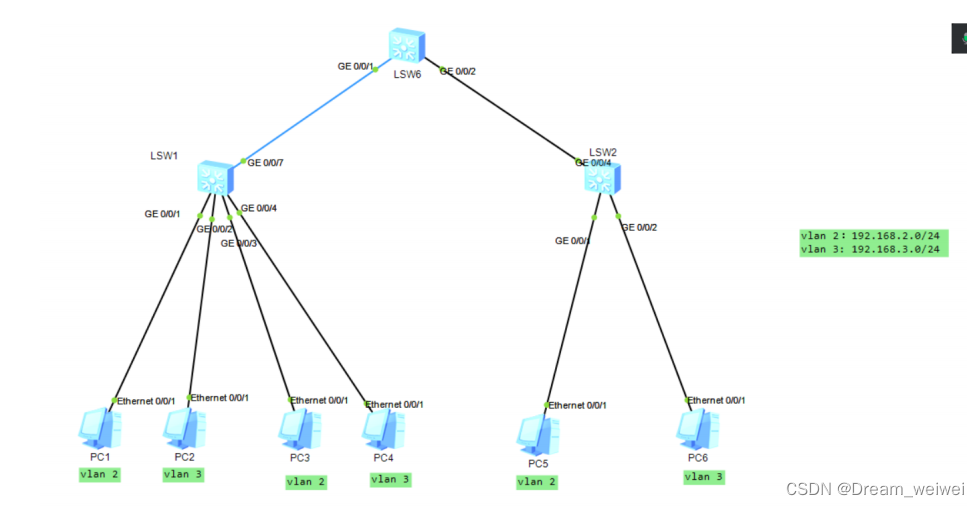

三层交换机
SVI接口------VLANIF接口----虚拟的逻辑的
作用
配置IP，并可以进行路由转发
具备对VLAN标签的添加、剥离操作----本身具备
具备ARP能力----本身也具备
二、将接口划入vlan [SW1]interface GigabitEthernet 0/0/1 //进入接口 [SW1-GigabitEthernet0/0/1]port link-type access //更改接口模式为access接口 [SW1-GigabitEthernet0/0/1]port default vlan 2 //更改端口默认vlan为2，默认vlan原本 为1 [SW1]display vlan //查询vlan详情 [SW1]display vlan summary //查询vlan简表 三、配置Trunk干道 [SW1-GigabitEthernet0/0/5]port link-type trunk //更改接口类型为trunk接口 [SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 2 3 //为trunk口放行vlan2与 vlan3

VLAN间的通讯

  • 多臂路由

    • 下联交换机接口一定要使用

  • 单臂路由

    • 通过划分多个子接口的方式进行数据转发，子接口的个数量由下联vlan数量决定

    • sub-interface，是路由器基于以太网接口所创建的一种逻辑接口，由物理接口ID+子接口ID组成

    • 下lian交换机必须配置trunk口，放通多个vlan

  • 三层交换机

    • SVI接口---VLANIF接口---虚拟的逻辑的



作用

  • 配置IP，并可以进行路由转发

  • 具备对VLAN标签的添加，剥离操作

  • 具备ARP能力---本身也具备

[R1]interface GigabitEthernet 0/0/0.1 //创建子接口，并进入子接口视图
[R1-GigabitEthernet0/0/0.1]ip address 192.168.2.254 24 //配置子接口IP地址
[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2 //定义该子接口所管理的vlan
[R1-GigabitEthernet0/0/0.1]arp broadcast enable //开启子接口arp广播功能



[Huawei]vlan batch 2 3 //批量创建vlan2和vlan3
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 3
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2] port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 to 3
[Core]interface Vlanif 2 //创建vlan2的接口空间；表明对vlan2的标签进行操作
[Core-Vlanif2]ip address 192.168.2.254 24

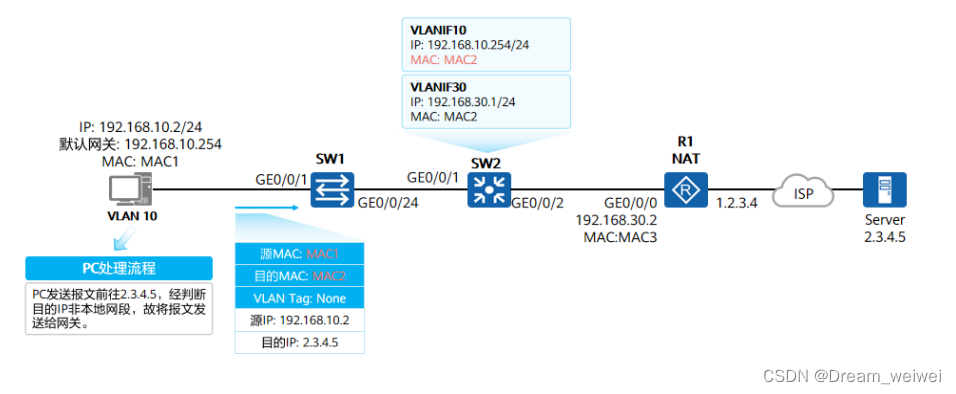

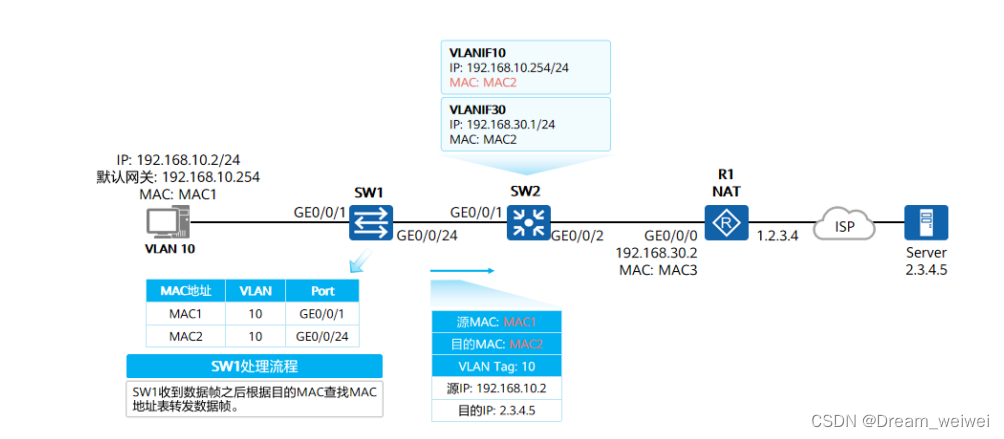

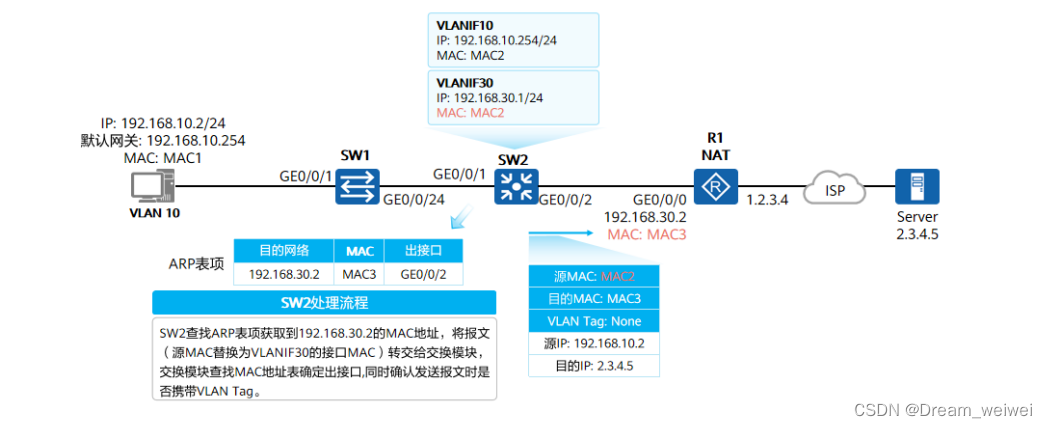

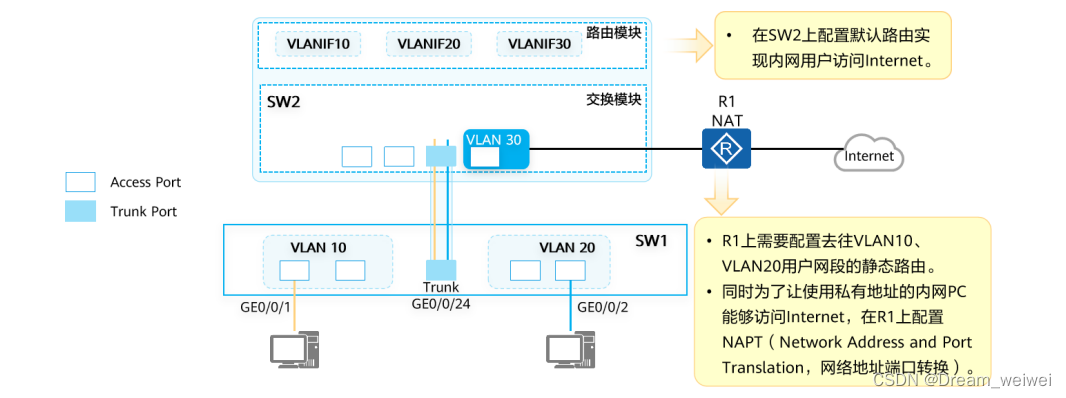

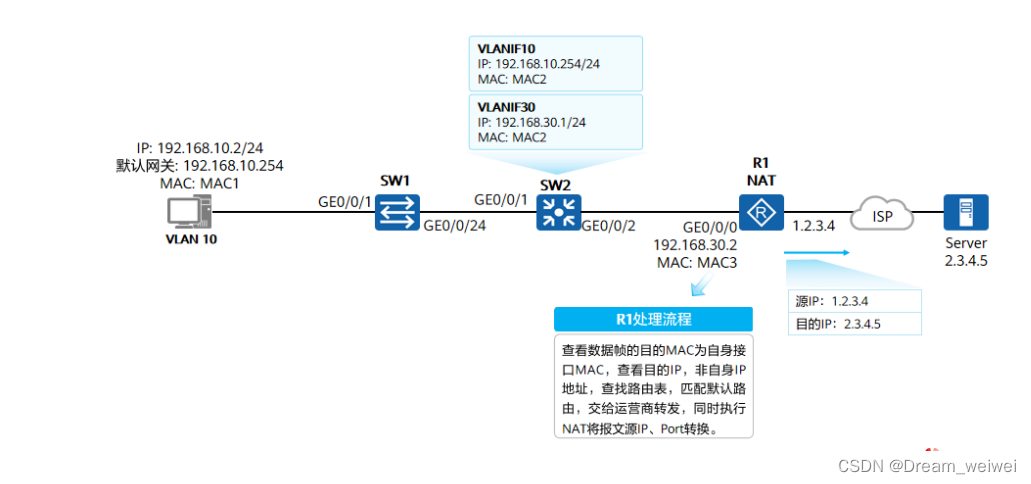

三层交换机参与下的三层通信流程

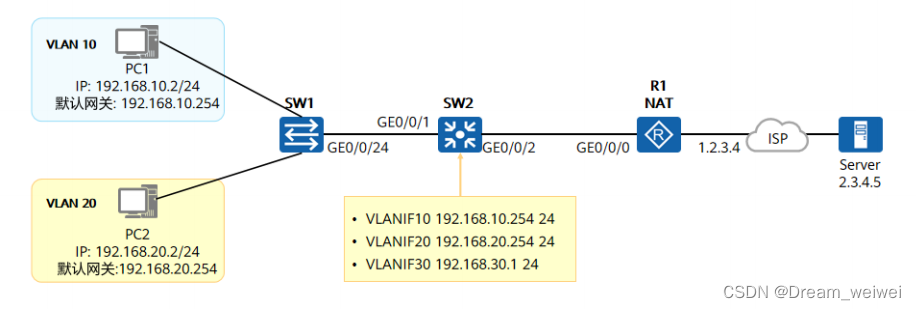

网络拓扑

连接逻辑图

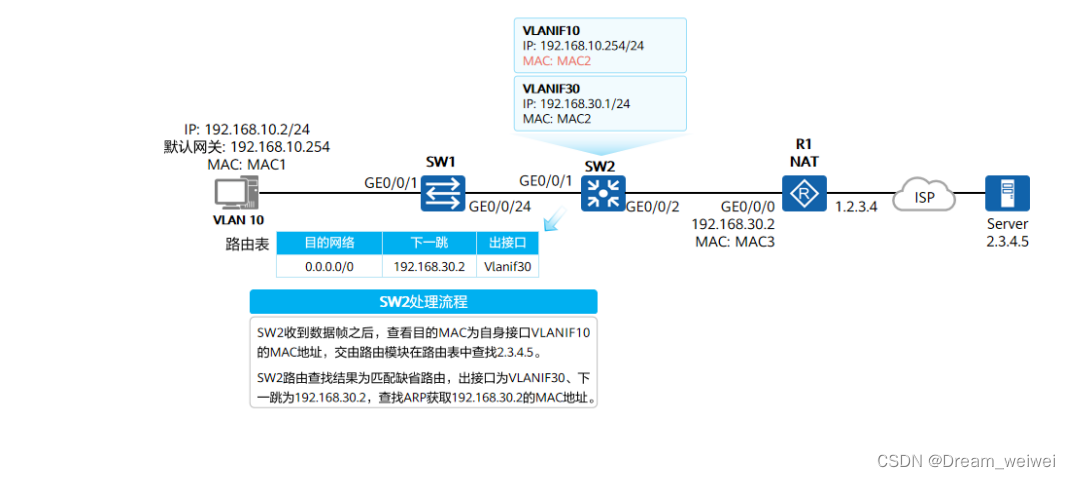

通信过程
