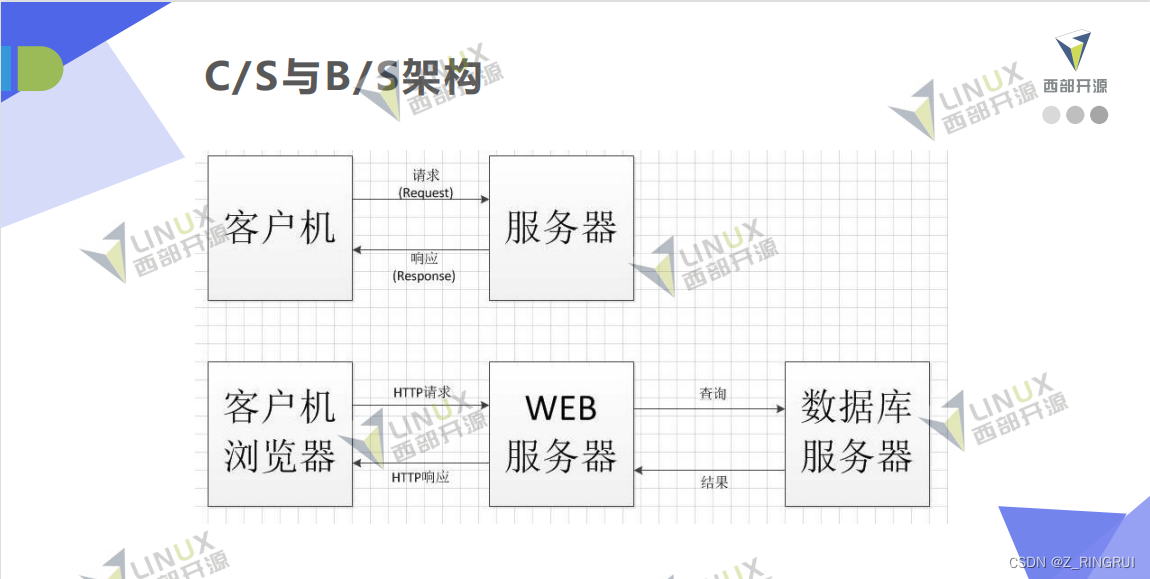

1.C/S与B/S架构

C/S架构是什么？

C/S架构，即Client/Server(客户端/服务器)架构，是一个典型的两层架构。通过将任务合理分配到客户端和服务器，降低了系统的通讯开销，需要安装客户端才可进行管理操作。

客户端包含一个或多个运行在用户计算机上的程序，有两个服务器，一个是数据库服务器，通过数据库连接客户端访问服务器端数据；另一种是套接字服务器，服务器通过套接字程序与客户端通信。

客户端和服务器端的程序不同，用户的程序主要在客户端，服务器端主要提供数据管理、数据共享、数据及系统维护和并发控制等，客户端程序主要完成用户的具体的业务。

开发比较容易，操作简便，但应用程序的升级和客户端程序的维护较为困难。

B/S架构是什么？

B/S架构，即Brower /Server(浏览器/服务器)架构。它由逻辑上相互分离的表示层、业务层和数据层构成。表示层向客户提供数据，业务层实施业务和数据规则，数据层定义数据访问标准；三层体系结构中的核心是组件对象模型。

B / S系统统一了客户端，无需特殊安装，拥有Web浏览器即可；它将系统功能实现的核心部分集中到服务器上，简化了系统的开发、维护和使用。可以在服务器上安装数据库，然后浏览器通过mysql等数据库来进行数据交互。

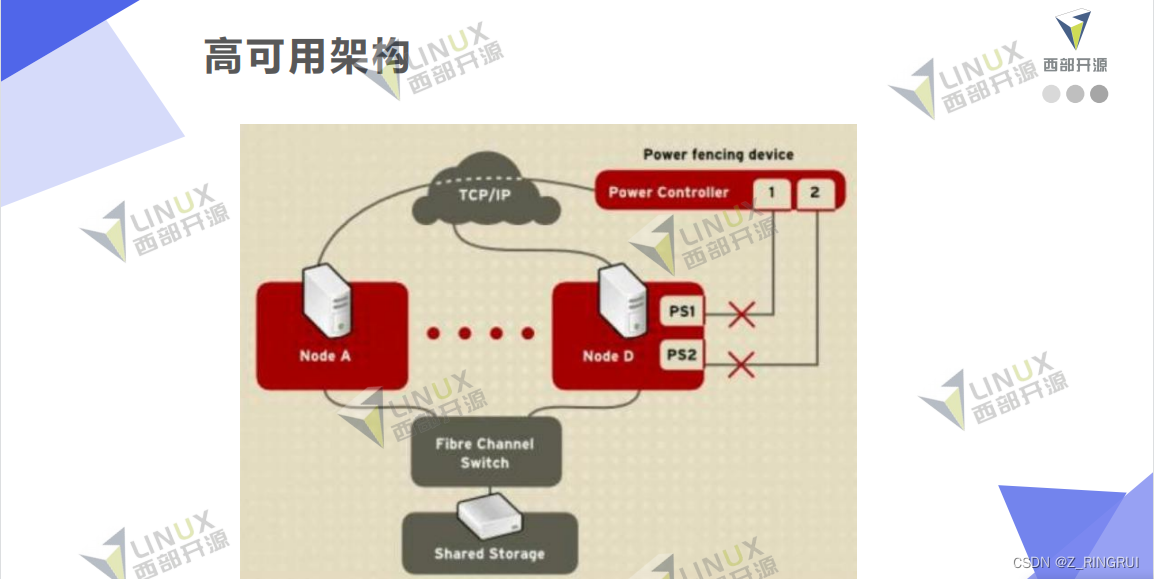

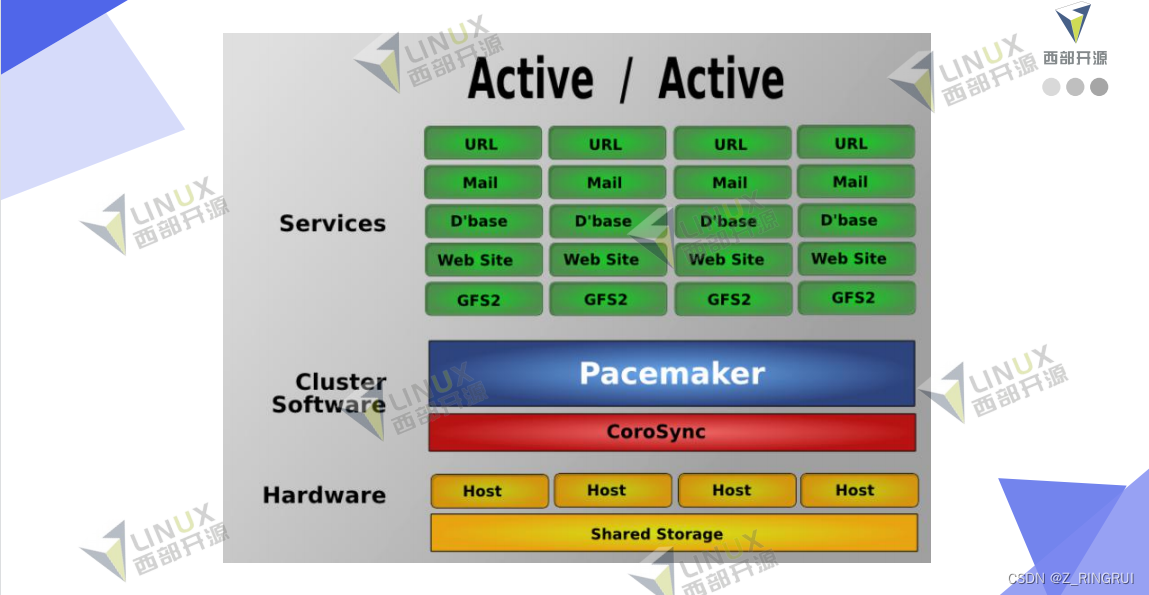

2.高可用架构

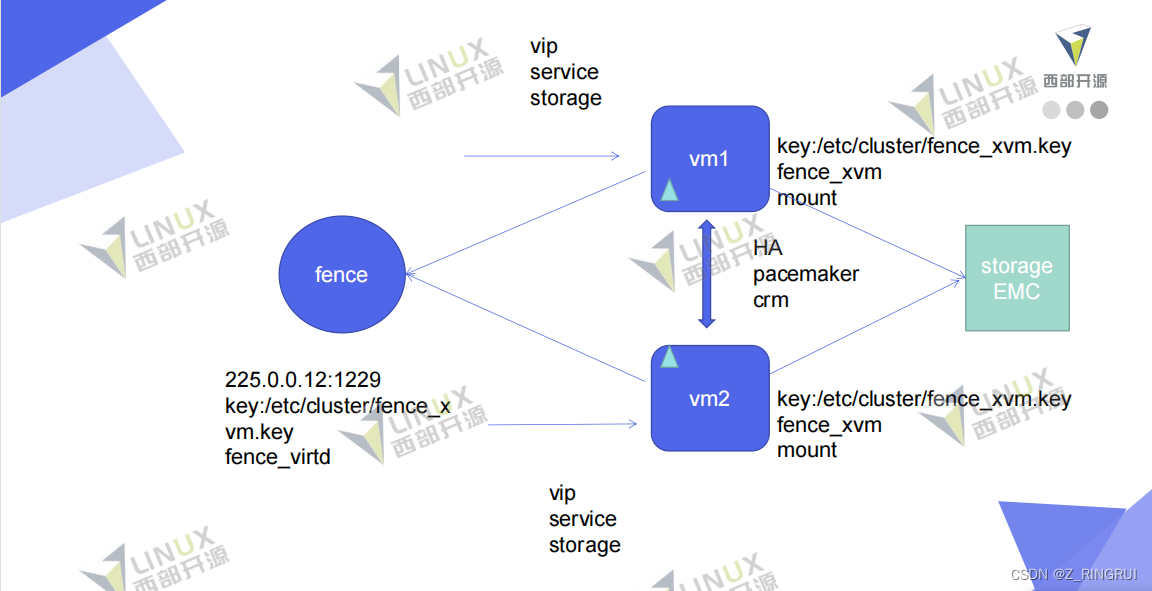

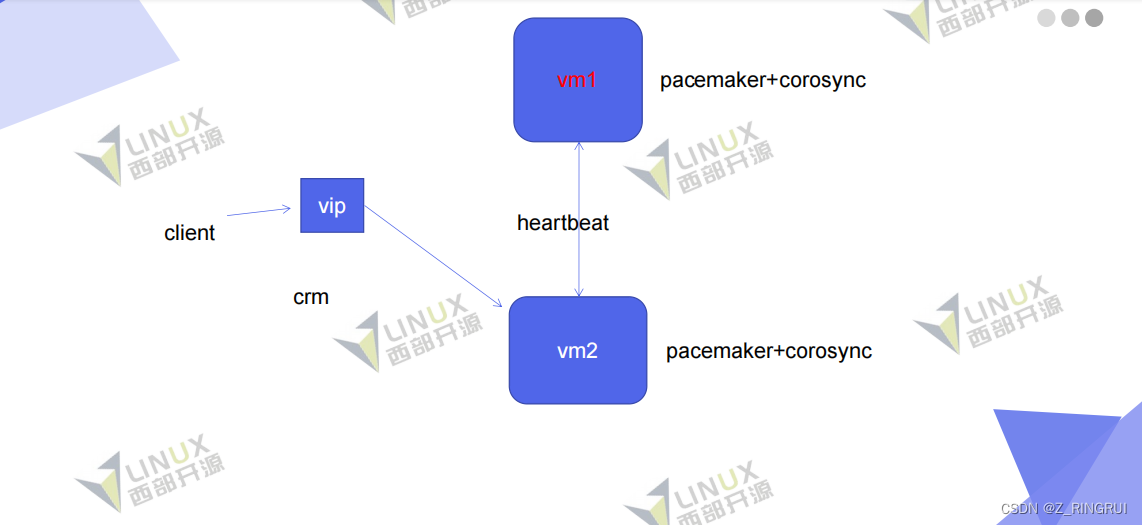

什么是高可用？
高可用HA（High Availability）是分布式系统架构设计中必须考虑的因素之一，它通常是指，通过设计减少系统不能提供服务的时间。

假设系统一直能够提供服务，我们说系统的可用性是100%。

如果系统每运行100个时间单位，会有1个时间单位无法提供服务，我们说系统的可用性是99%。

很多公司的高可用目标是4个9，也就是99.99%，这就意味着，系统的年停机时间为8.76个小时。

百度的搜索首页，是业内公认高可用保障非常出色的系统，甚至人们会通过www.baidu.com 能不能访问来判断“网络的连通性”，百度高可用的服务让人留下啦“网络通畅，百度就能访问”，“百度打不开，应该是网络连不上”的印象，这其实是对百度HA最高的褒奖。

3.负载均衡

负载均衡基础架构是采用集群部署，提供四层（TCP协议和UDP协议）和七层（HTTP和HTTPS协议）的负载均衡，可实现会话同步，以消除服务器单点故障，提升冗余，保证服务的稳定性。
负载均衡作为流量转发服务，将来自客户端的请求通过负载均衡集群转发至后端服务器，后端服务器再将响应通过内网返回给负载均衡。

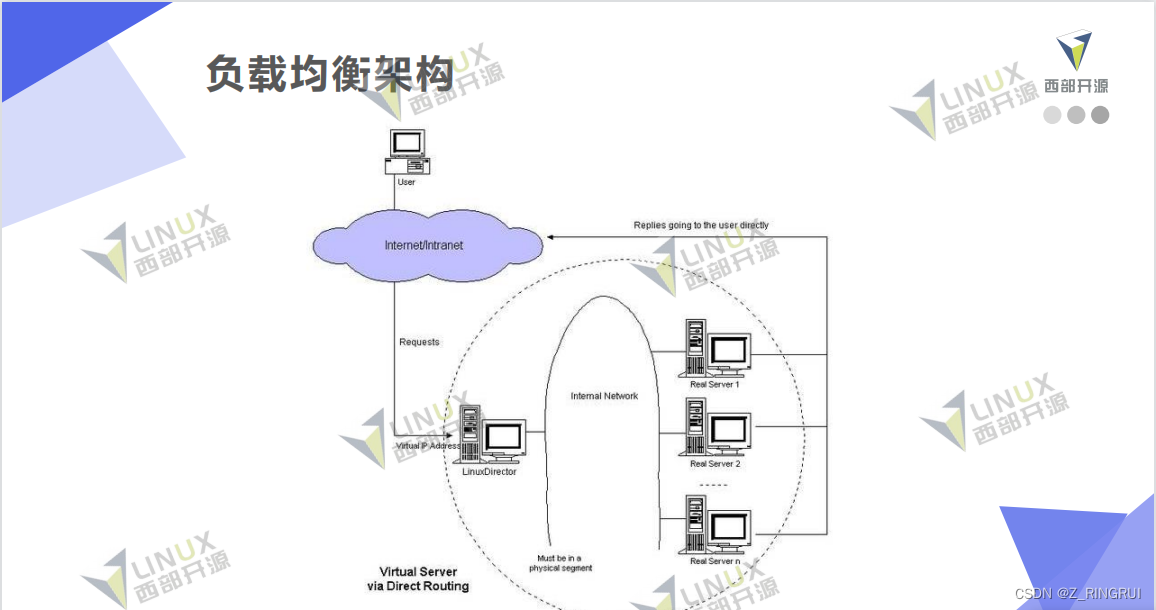

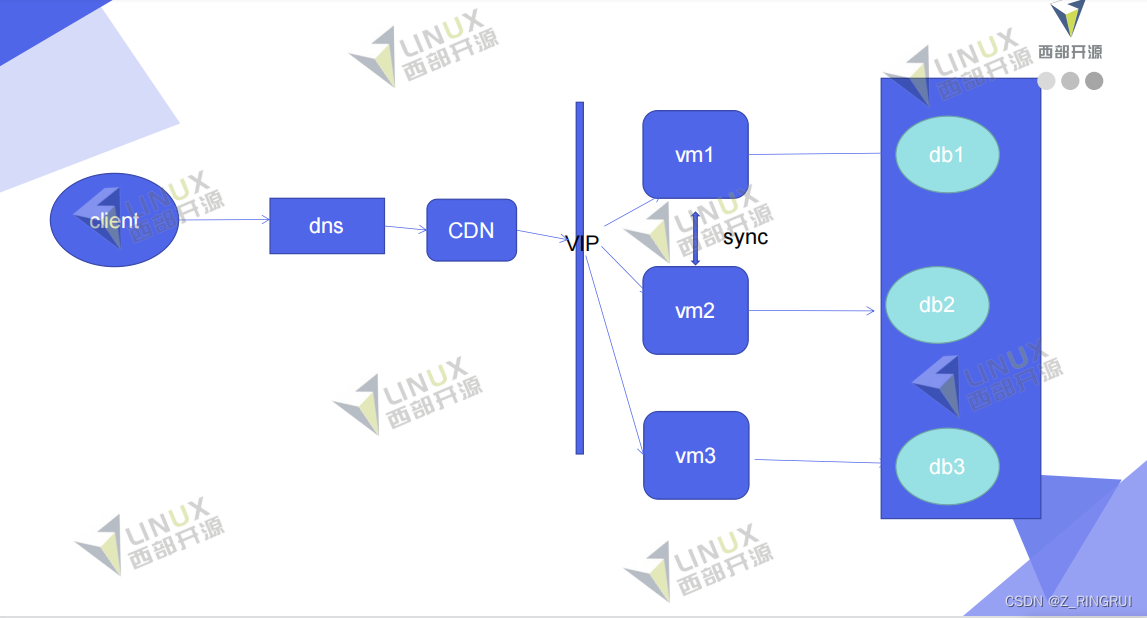

（1）负载均衡架构

负载均衡原理
系统的扩展可分为纵向（垂直）扩展和横向（水平）扩展。纵向扩展，是从单机的角度通过增加硬件处理能力，比如CPU处理能力，内存容量，磁盘等方面，实现服务器处理能力的提升，不能满足大型分布式系统（网站），大流量，高并发，海量数据的问题。因此需要采用横向扩展的方式，通过添加机器来满足大型网站服务的处理能力。比如：一台机器不能满足，则增加两台或者多台机器，共同承担访问压力。这就是典型的集群和负载均衡架构。

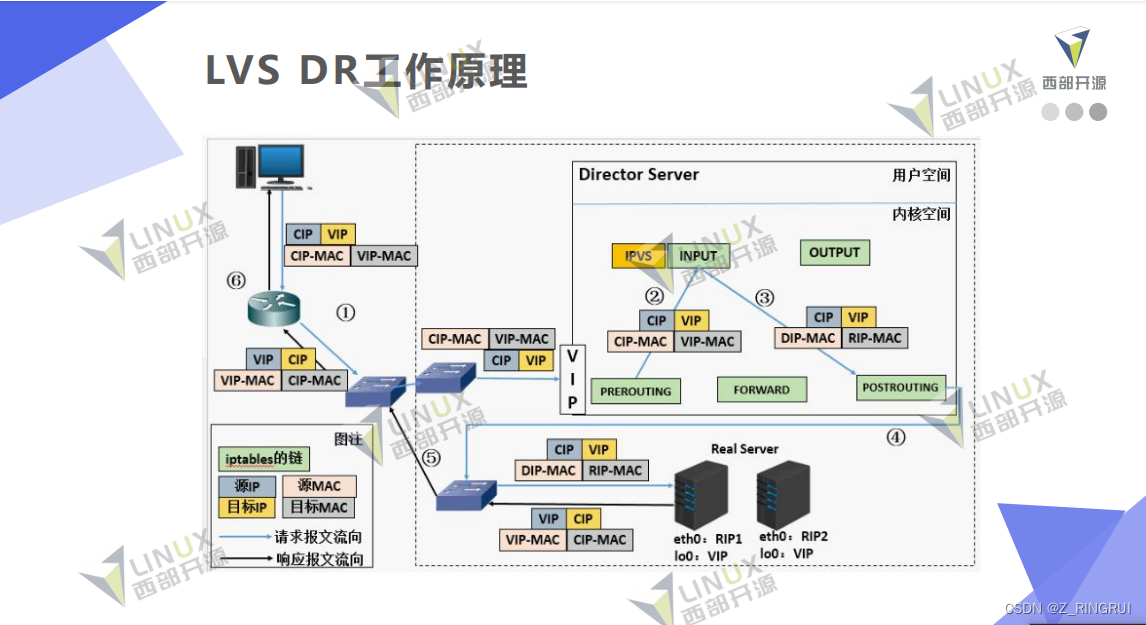

（2）LVS DR工作原理

客户端向目标vip发出请求,lvs接收 ，LVS根据负载均衡算法选择一台活跃的的节点，将此节点的ip所在网卡的mac地址作为目标mac地址,发送到局域网里。

节点在局域网中收到这个帧,拆开后发现目标IP(VIP)与本地匹配,于是处理这个报文.随后重新封装报文,发送到局域网.此时IP包的目标ip是客户端，源ip是自己的vip地址。

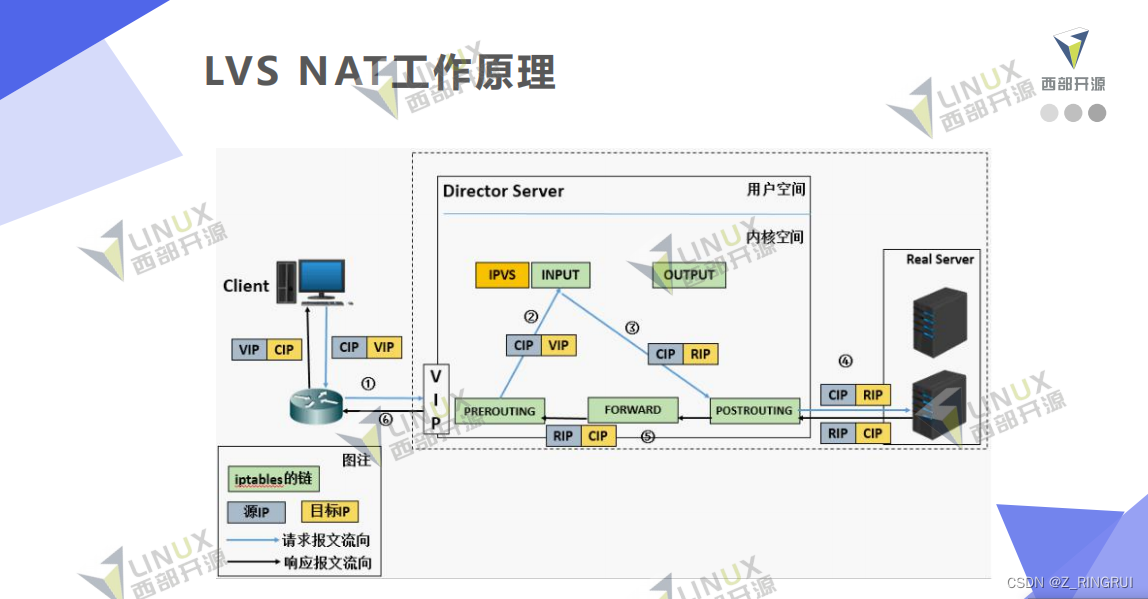

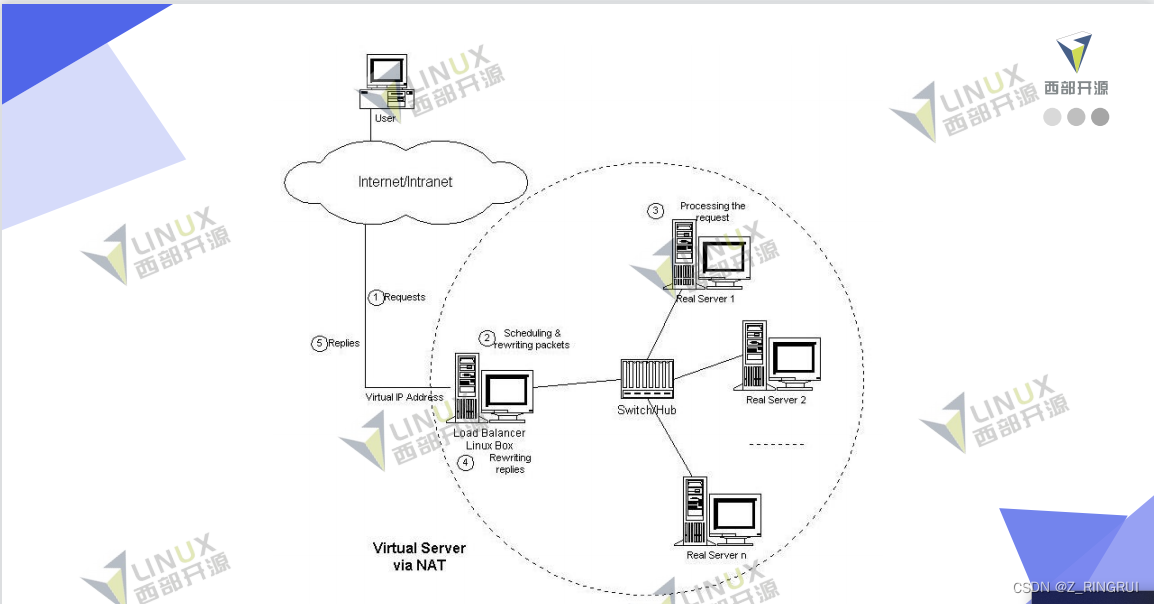

（3）LVS NAT工作原理

NAT用法本来是因为网络IP地址不足而把内部保留IP地址通过映射转换成公网地址的一种上网方式(源地址NAT)。如果把NAT的过程稍微变化，就可以 成为负载均衡的一种方式。原理其实就是把从客户端发来的IP包的IP头目的地址在DIR上换成其中一台REALSERVER的IP地址并发至此 REALSERVER，而REALSERVER则在处理完成后把数据经过DIR主机发回给客户端，DIR在这个时候再把数据包的源IP地址改为DIR接口上的IP地址即可。期间，无论是进来的流量，还是出去的流量,都必须经过DIR。

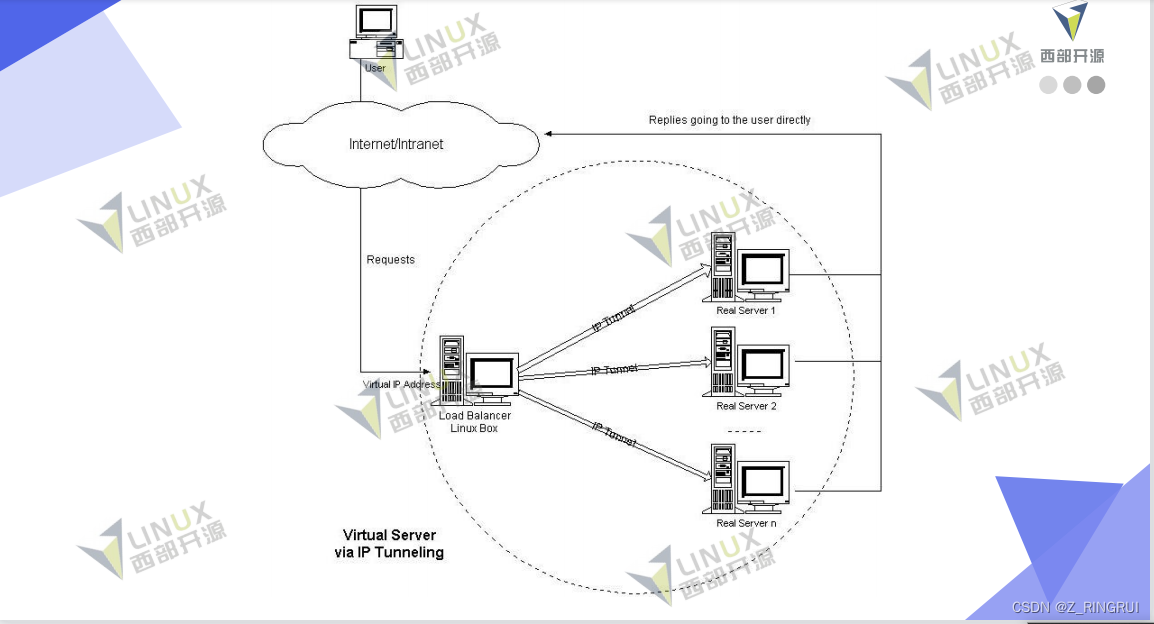

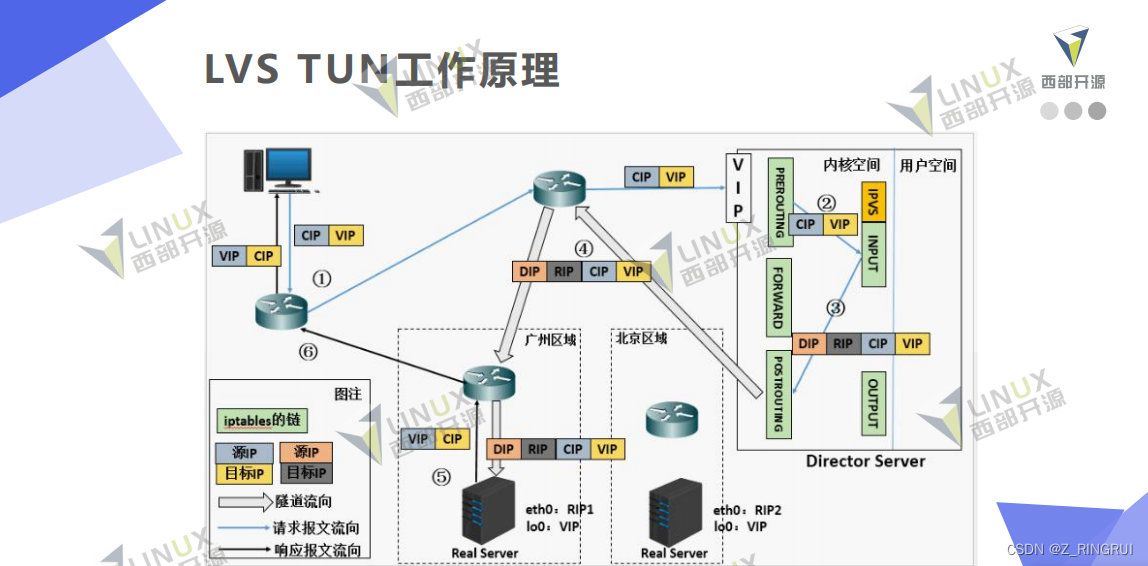

（4）LVS TUN工作原理

它的连接调度和管理与VS/NAT中的一样，利用ip隧道技术的原理，即在原有的客户端请求包头中再加一层IP Tunnel的包头ip首部信息，不改变原来整个请求包信息，只是新增了一层ip首部信息，再利用路由原理将请求发给RS server，不过要求的是所有的server必须支持”IPTunneling”或者”IP Encapsulation”协议。

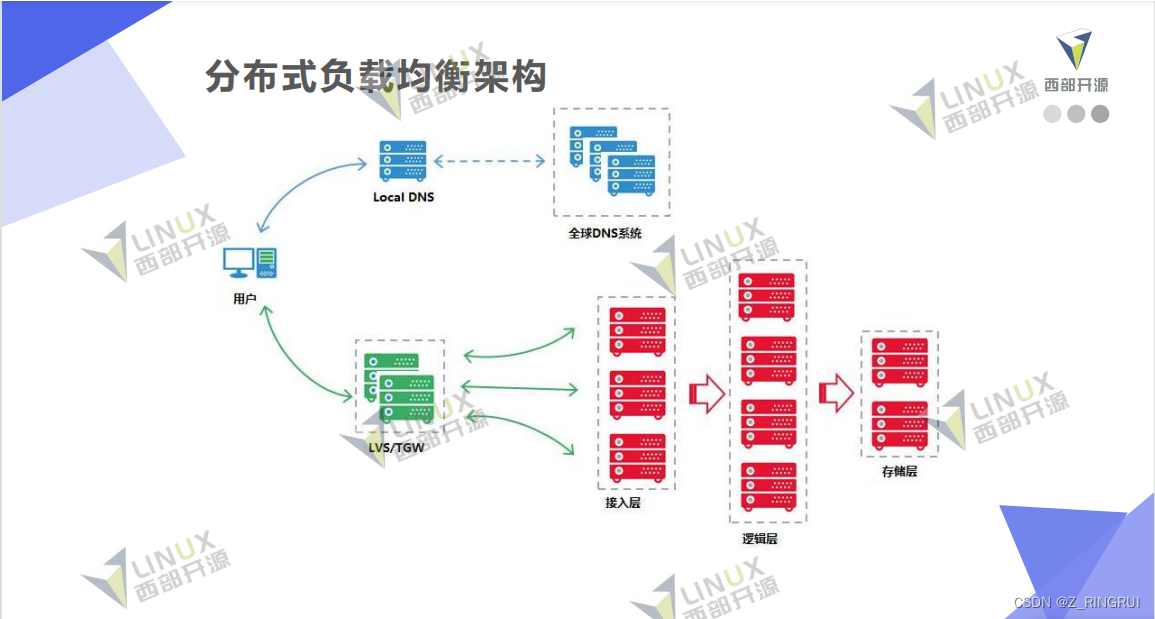

（5）分布式负载均衡架构

4.LAMP架构
