Ⅰ Rns+track功能配置案例
功能介绍
RNS 是ruijie network service 的缩写，rns 通过探测对端设备是否有响应报文发出，来监控端到端连接的完整性。RNS可以发送icmp echo 报文和dns 请求报文的功能。
一个 track 对象可以跟踪一个IP 地址是否可达（可以使用RNS跟踪），也可以跟踪一个接口是否是up 的。track 功能分离了要跟踪的对象和对这个对象状态感兴趣的模块，像PBR，VRRP。当track 对象状态变化时，它们可以采取不同的动作。
应用场景
多出口场景下需要及时检测出线路故障，让内网数据及时切换线路转发。多出口场景下一般使用静态路由或策略路由进行选路。
一、使用注意
1、当用 track 对象跟踪一个不存在的rns 对象时,该track 对象的状态是up 的；
二、配置步骤
RNS配置
Ruijie>enable
Ruijie(config)#ip rns 1 --->创建rns，编号为1
Ruijie(config-ip-rns)#icmp-echo 12.12.12.1 out-interface gigabitEthernet 0/0 source-ipaddr 12.12.12.2 --->配置icmp检测，检测目标地址为12.12.12.1，报文出接口为gigabitEthernet 0/0，报文源地址为12.12.12.2 (一般为设备gigabitEthernet 0/0接口地址) 。
注：如果需要指定检测报文转发的下一条地址，那么在source-ipaddr 参数前加上 next-hop x.x.x.x（x.x.x.x为下一跳地址）
Ruijie(config-ip-rns-icmp-echo)#timeout 5000 --->设置检测超时时间为5000毫秒，即5秒没有收到检测的回复报文则认为检测失败、
Ruijie(config-ip-rns-icmp-echo)#frequency 5000 --->设置检测间隔时间为5000毫秒，即5秒发送一次检测。检测间隔时间要大于等于超时时间
Ruijie(config-ip-rns-icmp-echo)#exit
Ruijie(config)#
Track配置
Ruijie(config)#track 1 rns 1 --->创建track，编号为1并关联rns 1
Ruijie(config-track)#delay up 10 down 10 --->在rns状态变化后10秒内再未改变，则把track状态置为up或down。通俗解释：10秒之内一致是down或up时才会改变track相应状态（up或down）
Ruijie(config-track)#exi
Track与静态路由联动
Ruijie(config)#ip route 10.1.1.0 255.255.255.0 gigabitEthernet 0/0 1.1.1.1 track 1 --->静态路由与track1联动，如果track为down时该静态路由会失效
Track与策略路由联动（关键命令）
Ruijie(config-route-map)#set ip next-hop verify-availability 12.12.12.1 track 1 --->策略路由与ack1联动，如果track为down时该策略会失效
保存配置
Ruijie#write --->保存配置
三、配置验证
通过show track 1查看track结果
Ruijie#show track 1
Track 1
Reliable Network Service 1
The state is Down --->状态
1 change,current state last:648 secs
Delay up 10 secs,down 10 secs
通过 show ip rns statistics 查看RNS状态
Ruijie#show ip rns statistics
IP rns index 1
Number of successes:2 --->检测成功次数
Number of failures:16 --->检测失败次数
Round-trip min/avg/max = 10/12/15 ms
Ⅱ 流量分类和标记
一、什么是分类和标记
流量分类，就是将流量划分为多个优先级或者多个服务类，如使用IP报文头中的ToS（type of service 服务类型）字段中的前三位来标记报文，或者使用DSCP（differentiated service codepoint 区分服务代码点）。在报文分类后，就可以将其他的QoS特性应用到不同的分类，实现基于类的拥塞管理，流量整形等。
分组分类（packet classification）可根据第2层或者第3层信息简单地进行分类，它是可区分不同类型分组的机制的集合。
分组标记（packet marking）是一种允许网络设备根据分组类型进行不同标记的功能。
二、为什么要进行分类和标记
流量标记的主要目的：让其他处理此报文的应用系统或设备知道该报文的类别，并根据这种类别对报文进行一些事先约定了的处理。
报文分类及标记是QoS 执行服务的基础
报文分类使用技术：ACL和IP优先级
根据分类结果交给其它模块处理或打标记（着色）供核心网络分类使用
三、流分类和标记有几种方式
有三种方式：
class-map
CAR
PBR
四、如何选择这三种方式
class-map是首推的方式，和CBWFQ/LLQ配合，命令更统一清晰。但需要注意，class-map的方式在接口in方向调用有限制：
10.3基线的版本不支持class-map方式在in接口方向调用。10.4基线的支持。
其次推荐CAR方式。
PBR方式只能在in方向生效
Ⅲ IP 优先级-DSCP-EXP映射关系
功能介绍
IP 优先级和DSCP 优先级

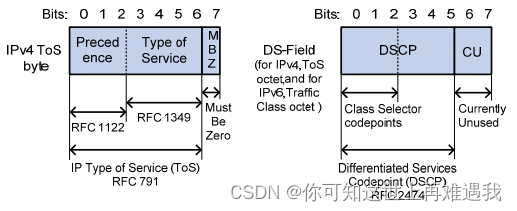

如图所示，IP 报文头的ToS 字段有8 个bit，其中前 3 个bit表示的就是IP 优先级，取值范围为0～7。RFC 2474 中，重新定义了IP 报文头部的ToS 域，称之为DS（Differentiated Services，差分服务）域，其中DSCP 优先级用该域的前6 位（0～5 位）表示，取值范围为0～63，后2 位（6、7位）是保留位。
EXP 优先级
EXP优先级位于 MPLS 标签内，用于标记MPLS QoS。
MPLS 标签的封装结构:
在图中，Exp 字段就是EXP优先级，长度为 3 比特，取值范围为0～7

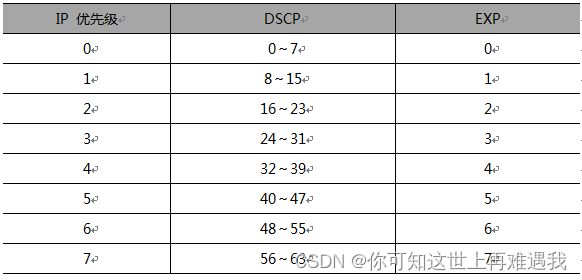

IP 优先级/DSCP/EXP映射关系对照表

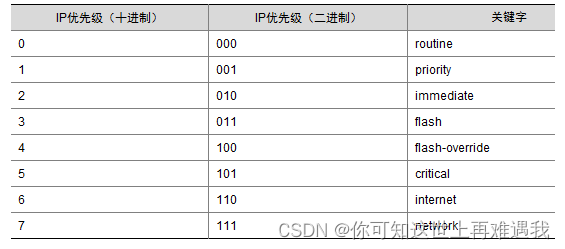

IP 优先级 二进制/十进制/关键字 对照表

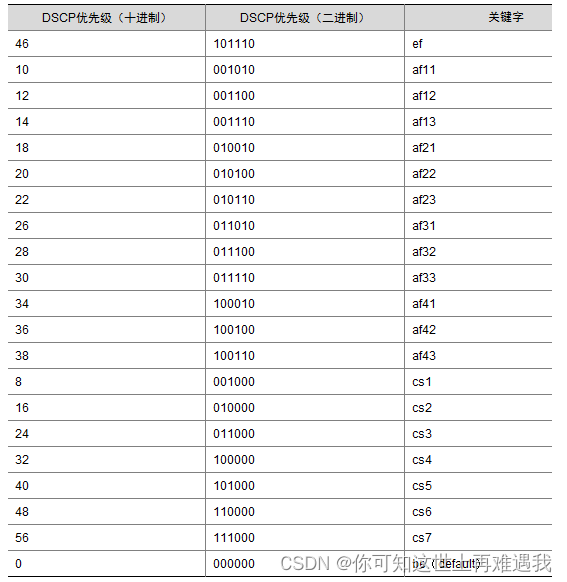

DSCP 二进制/十进制/关键字对照表
