锐捷网络——Qos—IPSec Qos+Qos 常见问题和故障排查

功能介绍

IPSEC不能直接实施QoS的特殊性在于：软件处理层面，对于一个数据包处理，是先执行IPSEC封装动作，后执行QoS动作。IPSEC封装后，源目IP地址已经固定（IPSEC隧道的源目IP），QoS模块无法读取到原始数据的源目IP及端口信息，无法通过ACL来区分数据流，即使执行QoS也不会生效。

在IPSEC封装报文时，支持将IPSEC内层IP报文的DSCP值，自动复制到外层IP头中。支持的软件版本有：

RSR10/20 ：10.3(5b6)版本以上；

RSR10-02E/RSR20-14EF：10.3(5b8)版本以上；

RSR30：10.4(3b11)版本以上；

RSR77：10.4(3b15)版本以上。

IPSEC下实施QoS的思路：

1）在内网口对不同业务进行流量分类和标记

2）在IPSEC出口利用标记进行QoS策略

一、组网需求

RSR-A作为某金融3G路由器，3G路由器上承载多种业务，其中现金业务优先级高需要得到保障

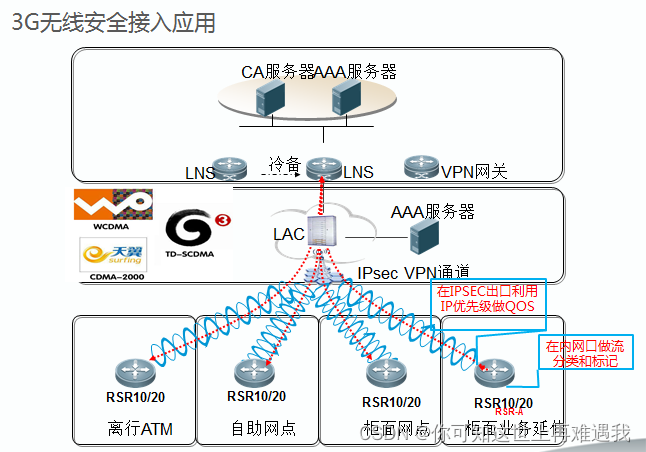

二、组网拓扑

三、配置要点

1、在内网口对不同业务进行流量分类和标记

2、在IPSEC出口利用标记进行QoS策略

四、配置步骤

1、在内网口对不同业务进行流量分类和标记

ip access-list extended 111

 10 permit ip 192.168.1.0 0.0.0.255 172.16.1.0 0.0.0.255      //希望放到高优先级队列的流量

interface FastEthernet 0/0

 ip ref

 ip address 192.168.1.1 255.255.255.0

 rate-limit input access-group 111 10000000 40000 40000 conform-action set-prec-transmit 7 exceed-action transmit

//通过rate-limit命令给高优先级的流量打上标记；注意，rate-limit功能在这里只是为了打标，不做限速。所以这里的限速要配的比实际流量大

在内网口IN方向，如果需要使用其他方式打标，可以参考”流量分类和标记“章节（典型配置--->QoS--->流量分类和打标）

2、在IPSEC出口利用标记进行QoS策略，这里以PQ为例

priority-list 1 protocol ip high list 100

!

ip access-list extended 100

   10 permit ip any any dscp af11

interface Async 1

   crypto map mymap

   priority-group 1

说明：1）强调，接口配置IPSEC后，QoS就不能用ACL来区分感兴趣流。2）在3G场景，由于运营商3G线路带宽不可控，所以不推荐使用MQC的配置方式，推荐使用PQ。

五、配置验证

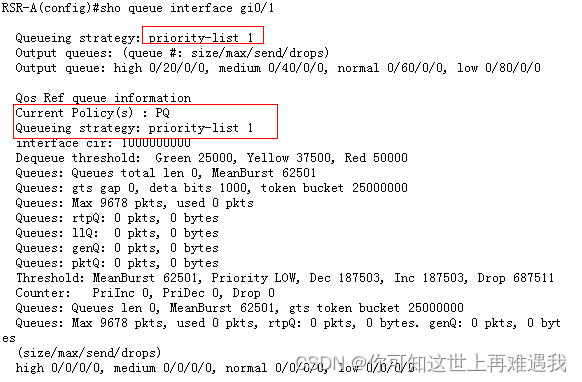

1、通过show queue interface async 1具体接口，确认接口是否调用PQ策略。

1、什么是QoS

QoS（Quality of Service）服务质量，是网络的一种安全机制， 是用来解决网络延迟和阻塞等问题的一种技术。 在正常情况下，如果网络只用于特定的无时间限制的应用系统，并不需要QoS，比如Web应用，或E-mail设置等。但是对关键应用和多媒体应用就十分必要。当网络过载或拥塞时，QoS 能确保重要业务量不受延迟或丢弃，同时保证网络的高效运行。

2、什么是ip rate-control 功能

ip rate-control 功能可以对ACL匹配出来的ip段做基于每ip的限速，可以限制每ip的上传流量、下载流量及会话数。

3、什么是 rate-limit功能

rate-limit提供了两项功能：限制速率和设置优先级。rate-limit语句要求同时设置速率限制和IP优先级，它根据报文的ToS或CoS值（对于IP报文是指IP优先级或者DSCP等等）IP报文的五元组（指源地址目的地址协议端口号）等信息进行报文分类，完成报文的标记和流量限速。

4、ip rate-control 功能与rate-limit功能有什么区别

ip rate-control功能是对ACL匹配的流量，基于每ip进行限速，rate-limit功能是对ACL匹配出来的流量进行一个总体的限速。

5、ip rate-control 是否只能在NAT环境下使用

不是，只要设备上启用了流平台（如配置了ACL\PBR\NAT等）该功能就生效；RSR77不支持跨线卡的限速；理论上只要在接口下配置对应的ACL能够生效，那么该ACL对应的rate-control功能也能够生效。只要接口下能够通过ACL把对应流量抓出来，那么rate-control也能够把对应流量限速住。

6、ip rate-control 把限速的ACL配置为permit any，那么是否是全部流量都限速

是

7、ip rate-control 功能应用在入接口和出接口的区别是什么，方向性是怎么决定的

区别是：假如在入接口配置了限速1M,而它有2个出接口，那么这个用户在两个出接口的流量加起来不会超过1M。如果在两个出接口上分别配置限速1M，那它的总流量就会有1+1=2M

8、RSR路由器policy-map里面关联的多个class-map之间acl定义的流量有重叠时，是如何匹配和进行带宽保障的

按show run里面显示的class-map的顺序，从上往下匹配（当命中第一个class-map，即按第一个class-map的规则），进行带宽保障。如果是现网的部署，建议最好class-map之间acl定义的流量进行排除，最好不要重叠。

9、RSR路由器接口启用了policy-map 如何查看default队列匹配了多少流量

通过配置一个新的class-map，把剩余的流量全部匹配出来，通过查看这个新的class-map匹配了多少流量来查看默认队列走了多少流量。具体查看的命令如下：

Ruijie#show policy-map interface gigabitEthernet 0/0

10、接口下配置的bandwidth在Qos以及HQOS的区别

HQOS不受接口bandwidth的影响，而是由接口port-queue 1 shaping xx 来决定的

QOS会受接口配置的bandwidth来计算

11、RSR路由器是否可以支持MAC地址限速

不支持

12、RSR20-04/14/18/24和RSR10-02/01G是否支持traffic-shape group

不支持，配置后会报错

Ruijie(config-if-FastEthernet 0/1)#traffic-shape group 121 3900000<

 This command doesn't take effect in ip ref mode.

 Ruijie(config-if-FastEthernet 0/1)#no ip ref

解决方法：

1、建议客户使用 traffic-shape rate或者rate-limit

2、或者更换为RSR20-14E/F设备

13、RSR路由器QOS中car和gts的生效时间

rate-limit（CAR）是在队列之前生效的；traffic-shape（GTS）是在队列之后生效的。

1、ip rate-control 功能限速不准确

由于rate-control功能通过软件实现，因此无法达到非常高精度的限速效果，存在一定范围的误差。并且所限速率值越大，该误差相对于整体速率值就越小。比如，如果误差值为10KB/S（参考值），那么配置限速为10KB/S时，那么实际速率的波动范围为0KB/S~20KB/S。如果配置的限速为100KB/S，那么实际速率的波动范围为90KB/S~110KB/S。

因此通过该功能限速时，一般建议配置大于100KB/S的值，这样实际的测试效果与配置的速率值会比较贴近。

2、配置ip rate-control 功能后限速不生效

1）确认测试设备的源地址是否在acl定义的网段内；

2）限速的速率是否配置正确，命令中速率的单位为KiloBytes/s。
