Ⅰ 多线路端口映射
一、组网需求
将内网中的一台WEB服务器，分别映射到电信和联通２个互联网出口的公网IP上
WEB服务器地址： 192.168.1.2/24 网关：192.168.1.200
电信出口: 202.1.1.2/29 , 网关202.1.1.1， 服务器公网地址202.1.1.3
联通出口: 100.1.1.2/29 , 网关100.1.1.1， 服务器公网地址100.1.1.3
内部网段192.168.1.0/24需要上互联网。
案例意义：全新NGFW支持数据流源进源出；防火墙会对会话进行跟踪，从电信接口进入的访问，会优先从电信接口返回；从联通接口进入的访问，会优先从联通接口返回。条件是防火墙的路由表内，分别拥有能够匹配返回数据流的路由表。所以只需要配置电信和网通的两条默认路由即可。

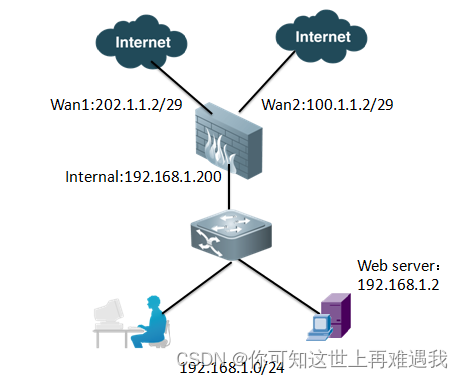

二、网络拓扑
三、配置要点
1、配置接口地址
2、配置路由
3、配置虚拟IP（DNAT）
4、配置地址资源
5、配置策略
四、操作步骤
1、配置接口IP
配置详细过程请参照 “防火墙功能--单线上网--静态地址线路上网“一节：
接口IP如下：
2、配置路由
防火墙会对会话进行跟踪，从电信接口进入的访问，会优先从电信接口返回；从联通接口进入的访问，会优先从联通接口返回。条件是防火墙的路由表内，
分别拥有能够匹配返回数据流的路由表。所以只需要配置电信和网通的两条默认路由即可。

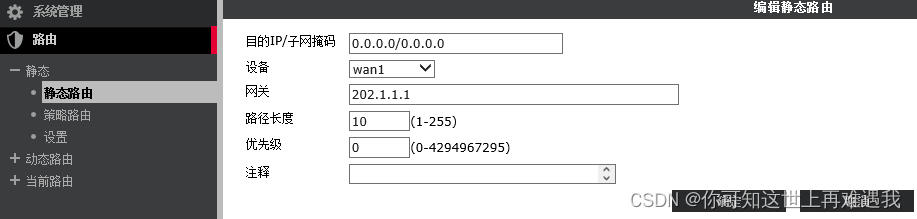

到电信的默认路由表：
到联通的默认路由表：

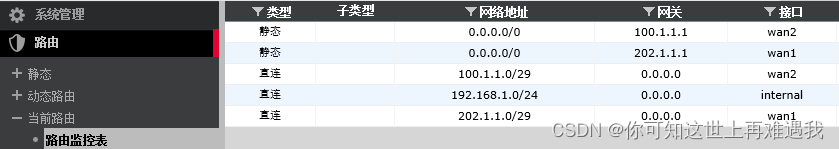

查看当前路由：
3、配置虚拟IP

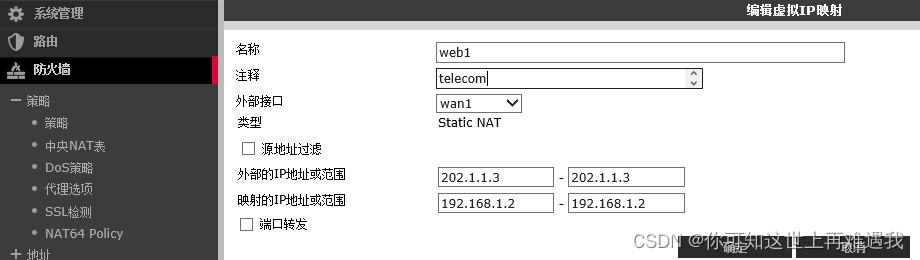

配置虚拟IP：名称为web1，用于电信接口的IP映射。

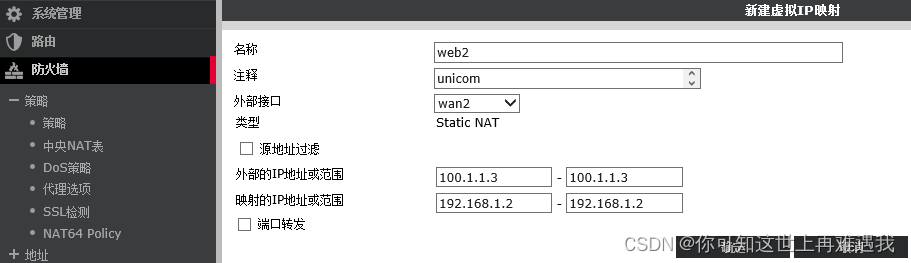

配置虚拟IP：名称为web2，联通接口的IP映射。
说明："外部的ip地址或范围"和"映射的IP地址或范围"数量是对应，一对一映射，起始框和结束框都得填写，映射ip只需要填写第一个框，后面框会根据数量对应关系自动填写。
比如202.1.1.3-202.1.1.10，内部映射起始IP是192.168.1.2，结束ip必须是192.168.1.9（自动填写），对应映射关系也是对应的，
202.1.1.3对应192.168.1.2；202.1.14对应192.168.1.3，依此类推
4、配置地址资源

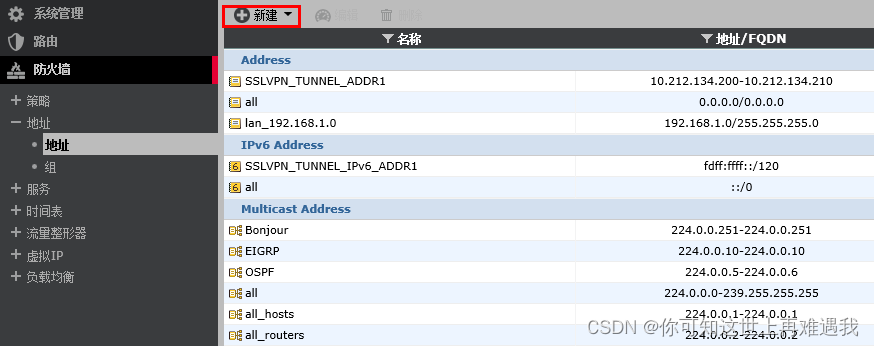

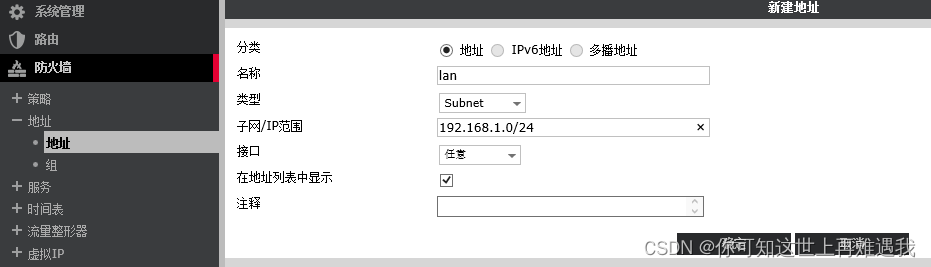

菜单： 防火墙--地址--地址页面，点击”新建“
名称配置为”lan“，地址节点选择子网：”192.168.1.0/24“，点击确认。
5、配置策略
需要配置如下4条策略：
1）从wan1口到internal接口的虚拟IP策略

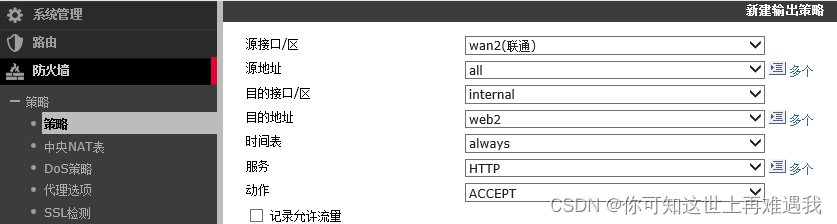

2）从wan2口到internal接口的VIP策略
3）从internal 到wan1口的策略，允许内部的ip使用wan1口进行互联网访问

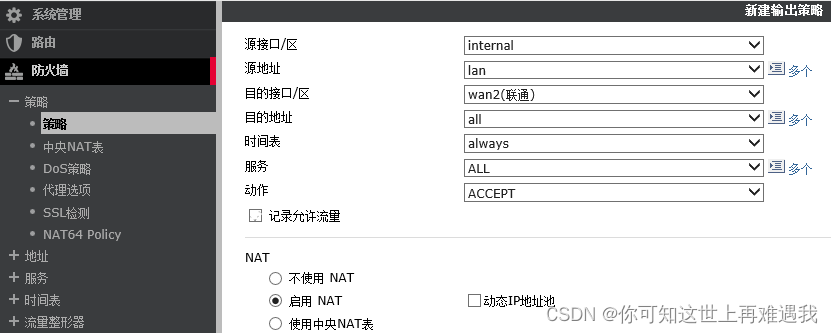

4）从internal 到wan2口的策略，允许内部的ip使用wan2口进行互联网访问
五、验证效果
分别从2个接口访问202.1.1.3 和100.1.1.3 2个IP的80端口。
Ⅱ 端口映射（VIP）常见问题
关键词：外网无法访问映射服务器、内网使用域名或公网ip访问

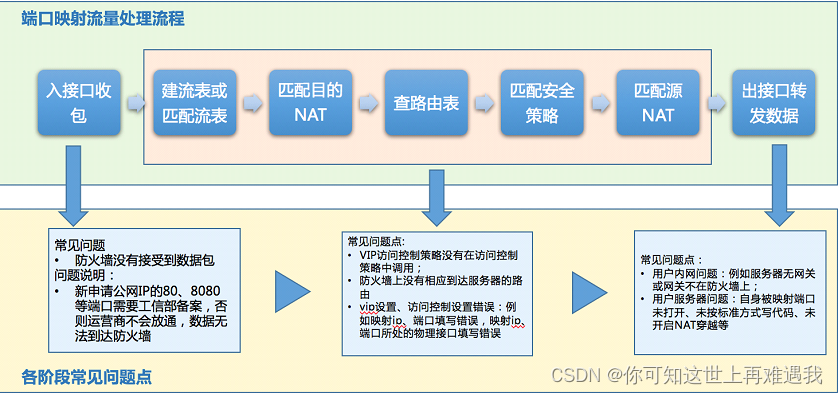

1、防火墙处理外网访问VIP（端口映射）流量过程及各阶段常见问题点如下图

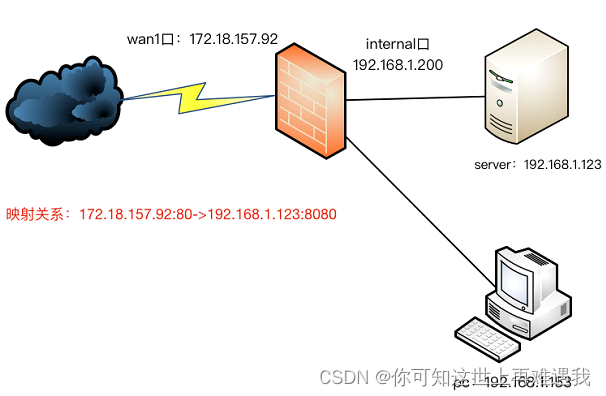

2、网络拓扑参考
3、各阶段排查详细步骤
（1）入接口收包阶段：确保防火墙有接收到到访问VIP的流量
· 排查方法：针对外网接口（以wan1口为例）使用debug sniffer确认数据包是否到达防火墙，命令如下：
diagnose sniffer packet wan1 ‘port 80’ //具体映射端口（外网访问的端口），此处以80端口为例

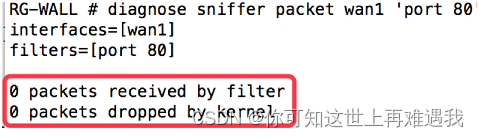

· 常见问题：新申请公网IP的80、8080等端口需要工信部备案，否则运营商不会放通，数据无法到达防火墙，如下截图：
正常情况下，外网口接收到的报文如下截图：
（2）防火墙处理阶段：确保配置正确，防火墙正常处理VIP流量
· 排查方法：使用debug flow来跟踪防火墙对数据包的处理过程，命令如下：
RG-WALL # diagnose debug enable
RG-WALL # diagnose debug flow show console
RG-WALL # diagnose debug flow filter dport 80 //具体映射端口（外网访问的端口），此处以80端口为例
RG-WALL # diagnose debug flow trace start 30 //抓包数量30
· 常见问题

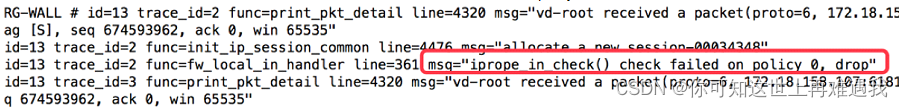

问题1： 设置完VIP未在访问控制策略调用,抓包结果如下截图显示（匹配默认拒绝所有策略【policy0】， 丢弃）
解决方法：正常情况下，设置完成VIP后，需要在访问控制策略中调用如下图

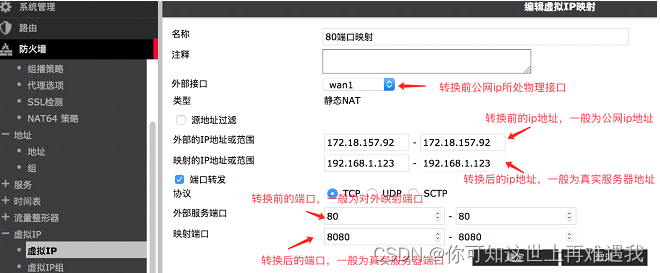

VIP设置：

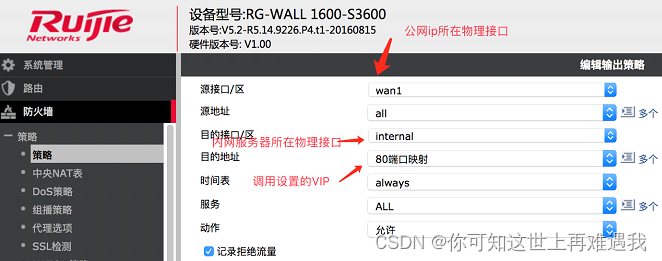

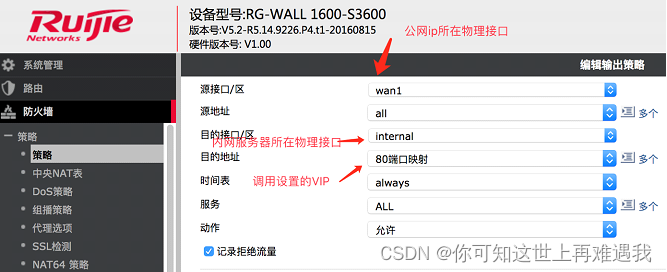

访问控制调用VIP设置
问题2：防火墙上没有到达实际内网服务器的路由；

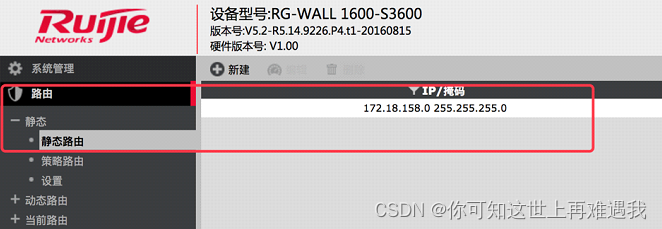

解决方法：请确保防火墙上路由信息准确
问题3:vip设置、访问控制设置错误：例如映射ip、端口填写错误，映射ip、端口所处的物理接口填写错误
解决方法：请确保防火墙上路由信息准确请参照如下配置

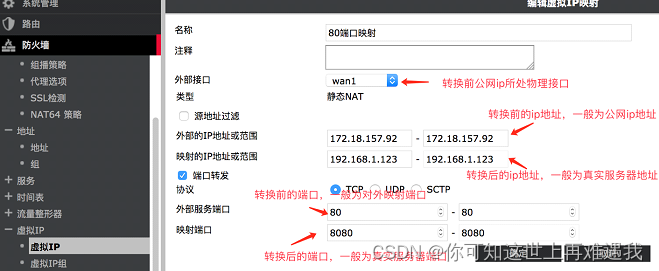

a、VIP设置

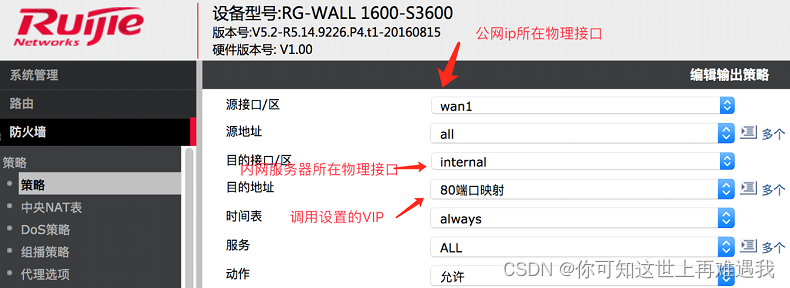

b、访问控制配置

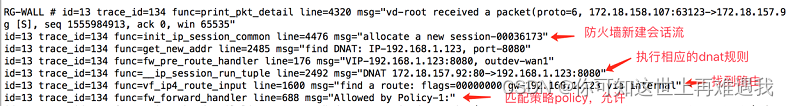

c、一个正常VIP流量防火墙处理debug flow抓包如下：
（3）出接口转发数据阶段：确保VIP流量从防火墙发出，同时正常接受服务器返回的流量；
· 排查方法：针对服务器所处接口（以internal口为例）使用debug sniffer确认数据包是否正常收发，命令如下：

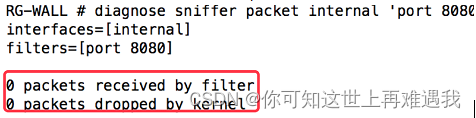

diagnose sniffer packet internal ‘port 8080’ //服务器真实对外开放端口，此处以8080端口为例
· 常见问题
问题1： 服务器未正常开机或者未正常配置ip地址，表现为防火墙没有往外转发VIP流量，arp查询不到服务器地址

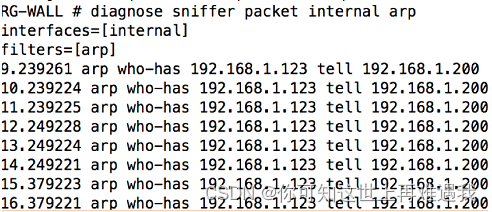

使用diagnose sniffer packet internal arp,无法获取服务器ip的mac地址（针对二层网络）
解决方法：请确保服务器正常开机，同时正确配置ip地址保证与防火墙的通信正常

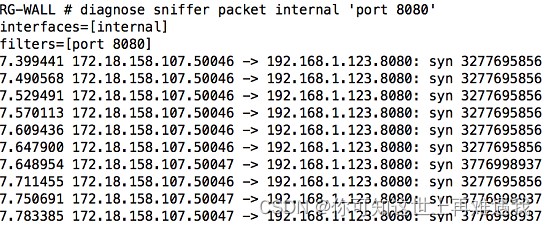

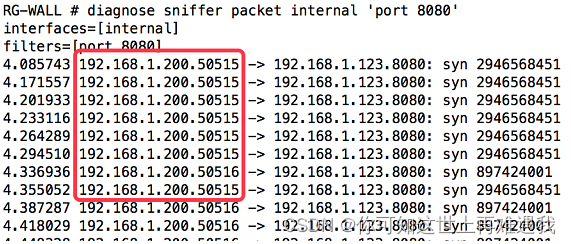

问题2： 防火墙上发出了针对目标端口的请求报文，但是服务器无响应(如下抓包截图)
这通常是由以下几种原因造成：
1）服务器没有配置网关地址，或者服务器网关不在防火墙上

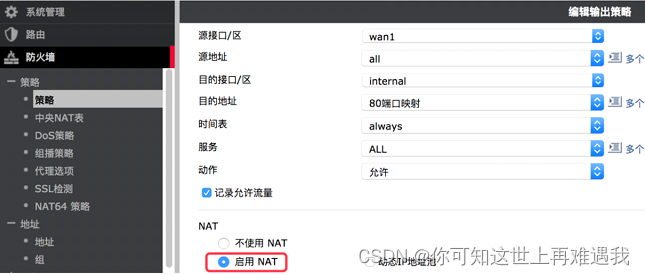

解决方法：在VIP策略上勾选NAT，使得匹配防火墙的数据自动执行源NAT转换，源ip转换成防火墙内网互联接口地址
2）内网有安全设备阻断对服务器访问流量进行过滤
解决方法：需要和用户确认，允许新增的流量访问
3）服务器自身映射的端口不正常或者未开启
解决方法：在内网使用与服务器同网段的ip进行测试
4）服务器上未开启nat穿越功能
解决方法：有些视频软件会设置是否允许nat穿越，勾选nat穿越、外网才能正常访问
5）未按标准方式写代码，如网页代码连接是私网ip地址，导致一些子链接无法打开
解决方法：联系网站开发人员解决
4、内网使用域名或公网ip访问设置：即使用192.168.1.153->172.18.157.92：80的访问
（1）上述防火墙外到内访问的配置为

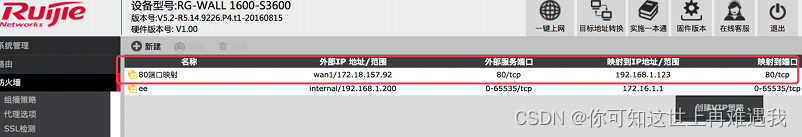

· 增加vip设置，设置对应关系
访问控制调用vip设置：

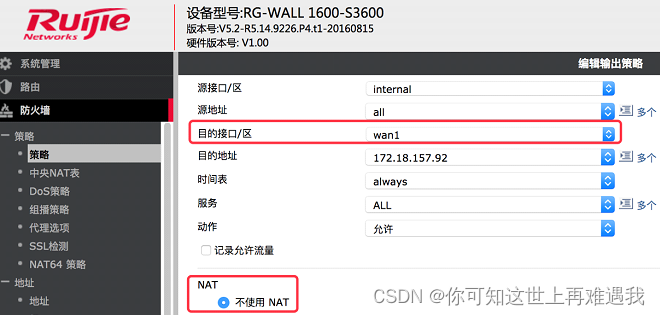

（2）在以上防火墙外到内访问的基础上，增加一条从internal到wan1口ip地址（非vip地址，也可以选择为any）允许的访问控制策略；
策略中不需要选择NAT选项，防火墙会识别内网访问公网ip、域名的流量，自动执行NAT转换，将流量源地址转换为服务器所处于接口的ip地址，如下图所示：
