Starlink卫星动力学系统仿真建模番外篇1-恒星敏感器介绍

1、恒星敏感器简介

恒星敏感器（Star Tracker）是一种用于卫星和其他航天器的高精度姿态测量设备。它通过识别和跟踪恒星的位置，确定航天器在空间中的姿态（即方向）。恒星敏感器在航天任务中至关重要，特别是在需要精确定位的任务中，如地球观测、深空探测和通信卫星。

1.1、工作原理

1. 成像：恒星敏感器内置高灵敏度光学传感器（如CCD或CMOS），用于拍摄星空图像。
2. 星图识别：将拍摄到的星图与内置星库比对，识别出可见恒星。
3. 姿态计算：根据识别出的恒星位置，计算航天器的三轴姿态（俯仰、偏航、滚动）。

1. 2、主要特点

• 高精度：姿态测量精度可达角秒级。
• 自主性：无需外部输入，自主完成星图识别和姿态计算。
• 可靠性：能在恶劣环境中稳定工作，抗辐射和温度变化能力强。

1. 3、应用领域

• 地球观测卫星：精确定位地面目标。
• 深空探测器：在远距离任务中保持正确航向。
• 通信卫星：确保天线对准地球。

1. 4、技术挑战

• 星库容量：需存储大量恒星数据，并快速匹配。
• 抗辐射设计：太空辐射可能影响传感器性能。
• 温度控制：极端温度变化需有效管理。

1. 5、未来发展

• 小型化：减小体积和重量，适应更多航天器。
• 智能化：利用AI提升星图识别速度和精度。
• 多传感器融合：结合其他传感器提高整体精度和可靠性。

1. 6、总结

恒星敏感器是卫星姿态控制的关键设备，具备高精度和自主性，广泛应用于各类航天任务。随着技术进步，其性能和可靠性将进一步提升，为未来航天任务提供更强支持。

2.恒星敏感器的使用方法

恒星敏感器（Star Tracker）的使用方法涉及安装、校准、运行和维护等多个步骤。以下是具体的使用方法：

2.1. 安装与集成

• 安装位置：选择卫星上视野开阔、无遮挡的位置安装，确保能清晰观测星空。
• 对齐校准：安装后需进行机械和光学对齐，确保敏感器光轴与卫星坐标系一致。
• 电气连接：连接电源和数据接口，确保与卫星控制系统正常通信。

2.2. 初始校准

• 星库加载：将星库（包含恒星位置信息）加载到敏感器存储器中。
• 初始对准：通过已知姿态或地面指令进行初始对准，帮助敏感器识别初始星图。
• 校准测试：在地面模拟环境中测试敏感器性能，验证精度和稳定性。

2.3. 运行模式

• 启动：卫星进入轨道后，启动恒星敏感器，开始拍摄星图。
• 星图识别：敏感器拍摄星图并与星库比对，识别恒星。
• 姿态计算：根据识别结果计算卫星的三轴姿态（俯仰、偏航、滚动）。
• 数据输出：将姿态数据发送至卫星控制系统，用于姿态调整。

2.4. 在轨操作

• 自主运行：恒星敏感器通常自主运行，无需地面干预。
• 故障处理：如敏感器出现偏差或故障，可通过地面指令重置或切换备用设备。
• 数据校验：定期校验敏感器输出数据，确保与其他传感器（如陀螺仪、太阳敏感器）一致。

2.5. 维护与更新

• 星库更新：根据任务需求更新星库，添加新恒星或修正数据。
• 软件升级：通过地面指令升级敏感器软件，提升性能或修复漏洞。
• 性能监测：定期监测敏感器性能，如精度下降需进行校准或维护。

2.6. 注意事项

• 避免遮挡：确保敏感器视野不被卫星部件或外部物体遮挡。
• 抗辐射保护：在强辐射环境中，需采取屏蔽措施保护敏感器。
• 温度管理：确保敏感器工作温度在允许范围内，避免过热或过冷。

2.6. 总结

恒星敏感器的使用方法包括安装、校准、运行和维护等步骤。其核心是通过星图识别和姿态计算，为卫星提供高精度姿态数据。正确使用和维护恒星敏感器，能确保卫星在轨任务的顺利完成。

恒星敏感器（Star Tracker）的核心功能依赖于多种算法，包括星图识别、姿态计算和误差校正等。以下是恒星敏感器中常用的相关算法及其原理：

3.恒星敏感器的相关算法

3.1. 星图预处理算法（星敏单机算法）

• 去噪处理：使用滤波算法（如高斯滤波或中值滤波）去除图像噪声。
• 背景扣除：通过背景建模和减法，消除星空图像中的背景光污染。
• 星点提取：利用阈值分割或边缘检测算法（如Canny边缘检测）提取星点。

3. 2. 星点匹配算法（星敏单机算法）

• 星对角距匹配：
  • 计算星图中星点之间的角距，与星库中的角距进行匹配。
  • 常用算法：三角形匹配算法（Triangular Algorithm）或四星匹配算法。
• 模式识别：
  • 提取星点的几何分布模式，与星库中的模式进行比对。
  • 常用算法：栅格算法（Grid Algorithm）或主成分分析（PCA）。

3. 3. 姿态确定算法（卫星平台使用）

• QUEST算法：
  • 基于四元数的姿态确定算法，通过最小化误差函数计算最优姿态。
  • 优点：计算效率高，适合实时应用。
• TRIAD算法：
  • 基于两个矢量的姿态确定算法，简单但精度较低。
• 最小二乘法：
  • 通过最小化观测星点与星库星点之间的残差，计算最优姿态矩阵。

3. 4. 星库管理算法（星敏单机算法）

• 星库构建：
  • 从天文数据库（如Hipparcos或Tycho星表）中提取恒星数据，构建适合敏感器使用的星库。
• 星库压缩：
  • 使用数据压缩算法（如K-D树或哈希表）优化星库存储和检索效率。
• 星库更新：
  • 动态更新星库，添加新发现的恒星或修正已知恒星的位置数据。

3. 5. 误差校正算法（星敏单机算法）

• 光学畸变校正：
  • 使用标定算法（如多项式拟合）校正镜头畸变。
• 辐射校正：
  • 校正传感器因辐射效应引起的性能退化。
• 温度漂移校正：
  • 通过温度传感器数据，校正因温度变化引起的测量误差。

3. 6. 鲁棒性增强算法（卫星平台使用）

• 多敏感器融合：
  • 结合陀螺仪、太阳敏感器等数据，提高姿态确定的鲁棒性。
• 故障检测与隔离：
  • 使用统计方法（如卡方检验）检测异常数据，并隔离故障星点。
• 动态滤波：
  • 使用卡尔曼滤波或扩展卡尔曼滤波（EKF）对姿态数据进行平滑处理。

3. 7. 人工智能算法（星敏单机算法）

• 深度学习：
  • 使用卷积神经网络（CNN）进行星图识别，提高匹配速度和精度。
• 强化学习：
  • 优化敏感器的运行策略，适应复杂空间环境。

3.8 总结

恒星敏感器的算法涵盖了星图预处理、星点匹配、姿态确定、误差校正和鲁棒性增强等多个方面。这些算法共同作用，确保敏感器能够高效、准确地完成姿态测量任务。随着人工智能技术的发展，深度学习等新算法也在逐步应用于恒星敏感器中，进一步提升其性能。

4. 结构简介

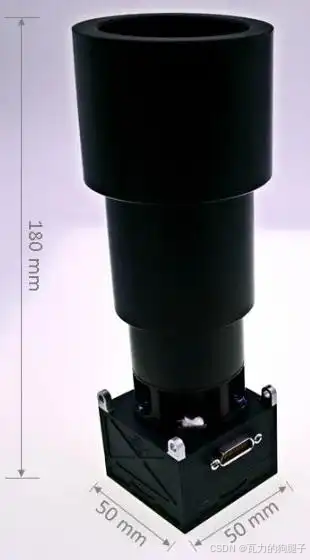

4.1 恒星敏感器的典型外观

整体结构：
恒星敏感器通常是一个小型、紧凑的设备，外形类似于一个长方体或圆柱体。
尺寸通常在几厘米到几十厘米之间，具体取决于设计用途和性能要求。

光学镜头：
设备前端有一个高精度光学镜头，用于捕捉星空图像。
镜头通常覆盖有保护罩，以防止灰尘、辐射或其他太空环境的影响。

外壳：
外壳由高强度材料（如铝合金或钛合金）制成，能够承受太空中的极端温度和辐射。
外壳表面可能涂有热控涂层，用于调节设备温度。

安装接口：
设备底部或侧面有安装接口，用于固定在卫星或其他航天器上。
接口通常包括机械固定装置和电气连接器。

传感器窗口：
光学镜头周围有一个透明窗口，通常由高透光率的玻璃或石英制成。
窗口可能涂有抗反射涂层，以提高光学性能。

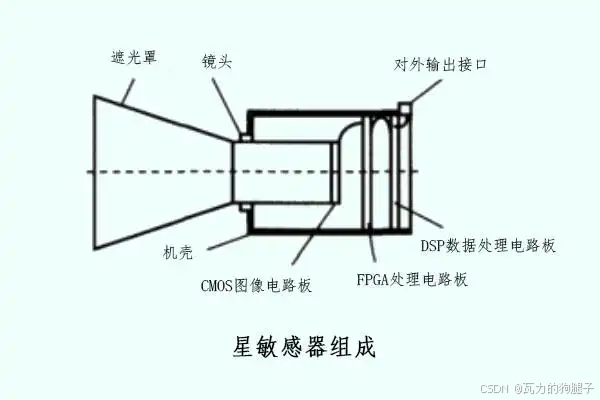

4.2 恒星敏感器的内部结构

光学系统：
包括镜头组和滤光片，用于聚焦星光并过滤不需要的光谱。
光学系统设计需确保高分辨率和低畸变。

图像传感器：
通常使用CCD或CMOS传感器，将光信号转换为电信号。
传感器具有高灵敏度和低噪声特性。

处理器：
内置高性能处理器，用于运行星图识别和姿态计算算法。
处理器需具备抗辐射能力。

存储器：
存储星库数据和临时图像数据。
星库包含数千至数万颗恒星的精确位置信息。

电源和通信接口：
电源接口用于连接卫星电源系统。
通信接口用于与卫星控制系统交换数据。
