原文：Linux电源管理(9)_wakelocks
1. 前言
wakelocks是一个有故事的功能。
wakelocks最初出现在Android为linux kernel打的一个补丁集上，该补丁集实现了一个名称为“wakelocks”的系统调用，该系统调用允许调用者阻止系统进入低功耗模式（如idle、suspend等）。同时，该补丁集更改了Linux kernel原生的电源管理执行过程（kernel/power/main.c中的state_show和state_store），转而执行自定义的state_show、state_store。
这种做法是相当不规范的，它是典型的只求实现功能，不择手段。就像国内很多的Linux开发团队，要实现某个功能，都不去弄清楚kernel现有的机制、框架，牛逼哄哄的猛干一番。最后功能是实现了，可都不知道重复造了多少轮子，浪费了多少资源。到此打住，Android的开发者不会这么草率，他们推出wakelocks机制一定有一些苦衷，我们就不评论了。
但是，虽然有苦衷，kernel的开发者可是有原则的，死活不让这种机制合并到kernel分支（换谁也不让啊），直到kernel自身的wakeup events framework成熟后，这种僵局才被打破。因为Android开发者想到了一个坏点子：不让合并就不让合并呗，我用你的机制（wakeup source），再实现一个就是了。至此，全新的wakelocks出现了。
所以wakelocks有两个，早期Android版本的wakelocks几乎已经销声匿迹了，不仔细找还真找不到它的source code（这里有一个链接，但愿读者看到时还有效，drivers/android/power.c）。本文不打算翻那本旧黄历，所以就focus在新的wakelocks上（kernel/power/wakelock.c，较新的kernel都支持）。
2. Android wakelocks
虽说不翻旧黄历了，还是要提一下Android wakelocks的功能，这样才能知道kernel wakelocks要做什么。总的来说，Android wakelocks提供的功能包括：
1）一个sysfs文件：/sys/power/wake_lock，用户程序向文件写入一个字符串，即可创建一个wakelock，该字符串就是wakelock的名字。该wakelock可以阻止系统进入低功耗模式。
2）一个sysfs文件：：/sys/power/wake_unlock，用户程序向文件写入相同的字符串，即可注销一个wakelock。
3）当系统中所有的wakelock都注销后，系统可以自动进入低功耗状态。
4）向内核其它driver也提供了wakelock的创建和注销接口，允许driver创建wakelock以阻止睡眠、注销wakelock以允许睡眠。
有关Android wakelocks更为详细的描述，可以参考下面的一个链接：
Android Power Management - eLinux.org
3. Kernel wakelocks
3.1 Kernel wakelocks的功能
对比Android wakelocks要实现的功能，Linux kernel的方案是：
1）允许driver创建wakelock以阻止睡眠、注销wakelock以允许睡眠：已经由“Linux电源管理(7)_Wakeup events framework”所描述的wakeup source取代。
2）当系统中所有的wakelock都注销后，系统可以自动进入低功耗状态：由autosleep实现（下一篇文章会分析）。
3）wake_lock和wake_unlock功能：由本文所描述的kernel wakelocks实现，其本质就是将wakeup source开发到用户空间访问。

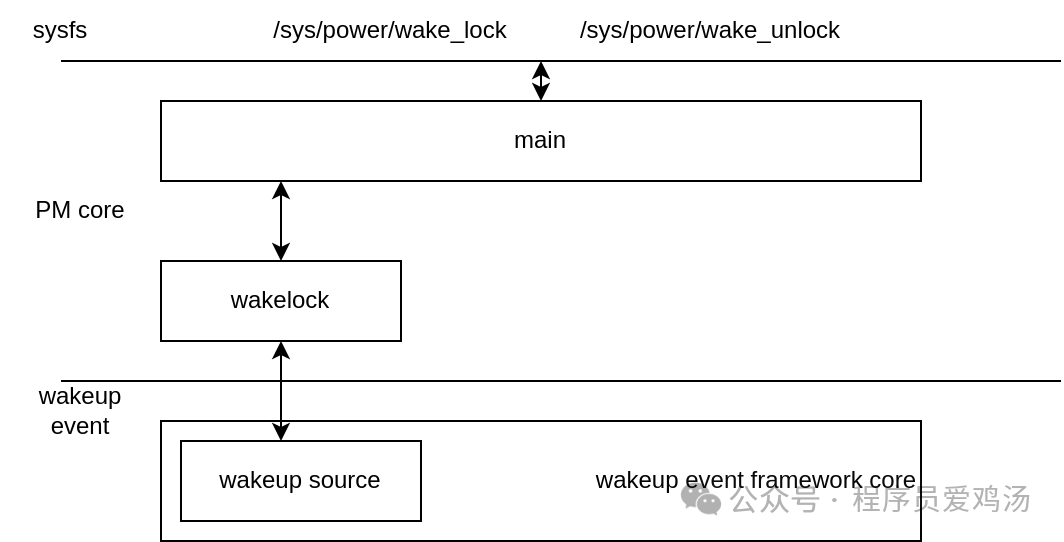

3.2 Kernel wakelocks在电源管理中的位置
相比Android wakelocks，Kernel wakelocks的实现非常简单（简单的才是最好的），就是在PM core中增加一个wakelock模块（kernel/power/wakelock.c），该模块依赖wakeup events framework提供的wakeup source机制，实现用户空间的wakeup source（就是wakelocks），并通过PM core main模块，向用户空间提供两个同名的sysfs文件，wake_lock和wake_unlock。
3.3 /sys/power/wake_lock & /sys/power/wake_unlock
从字面意思上，新版的wake_lock和wake_unlock和旧版的一样，都是用于创建和注销wakelock。从应用开发者的角度，确实可以这样理解。但从底层实现的角度，却完全不是一回事。
Android的wakelock，真是一个lock，用户程序创建一个wakelock，就是在系统suspend的路径上加了一把锁，注销就是解开这把锁。直到suspend路径上所有的锁都解开时，系统才可以suspend。
而Kernel的wakelock，是基于wakeup source实现的，因此创建wakelock的本质是在指定的wakeup source上activate一个wakeup event，注销wakelock的本质是deactivate wakeup event。因此，/sys/power/wake_lock和/sys/power/wake_unlock两个sysfs文件的的功能就是：
写wake_lock（以wakelock name和timeout时间<可选>为参数），相当于以wakeup source为参数调用__pm_stay_awake（或者__pm_wakeup_event），即activate wakeup event；
写wake_unlock（以wakelock name为参数），相当于以wakeup source为参数，调用__pm_relax；
读wake_lock，获取系统中所有的处于active状态的wakelock列表（也即wakeup source列表）
读wake_unlock，返回系统中所有的处于非active状态的wakelock信息（也即wakeup source列表）。
注1：上面有关wakeup source的操作接口，可参考“Linux电源管理(7)_Wakeup events framework”。
这两个sysfs文件在kernel/power/main.c中实现，如下：
#ifdef CONFIG_PM_WAKELOCKSstatic ssize_t wake_lock_show(struct kobject *kobj,struct kobj_attribute *attr,char *buf){return pm_show_wakelocks(buf, true);}static ssize_t wake_lock_store(struct kobject *kobj,struct kobj_attribute *attr,const char *buf, size_t n){int error = pm_wake_lock(buf);return error ? error : n;}power_attr(wake_lock);static ssize_t wake_unlock_show(struct kobject *kobj,struct kobj_attribute *attr,char *buf){return pm_show_wakelocks(buf, false);}static ssize_t wake_unlock_store(struct kobject *kobj,struct kobj_attribute *attr,const char *buf, size_t n){int error = pm_wake_unlock(buf);return error ? error : n;}power_attr(wake_unlock);#endif /* CONFIG_PM_WAKELOCKS */
1）wakelocks功能不是linux kernel的必选功能，可以通过CONFIG_PM_WAKELOCKS开关。
2）wake_lock的写接口，直接调用pm_wake_lock；wake_unlock的写接口，直接调用pm_wake_unlock；它们的读接口，直接调用pm_show_wakelocks接口（参数不同）。这三个接口均在kernel/power/wakelock.c中实现。
3.4 pm_wake_lock
pm_wake_lock位于kernel\power\wakelock.c中，用于上报一个wakeup event（从另一个角度，就是阻止系统suspend），代码如下：
int pm_wake_lock(const char *buf){const char *str = buf;struct wakelock *wl;u64 timeout_ns = 0;size_t len;int ret = 0;if (!capable(CAP_BLOCK_SUSPEND))return -EPERM;/* Extract wakelock name */while (*str && !isspace(*str))str++;len = str - buf;if (!len)return -EINVAL;/* Parse optional timeout */if (*str && *str != '\n') {ret = kstrtou64(skip_spaces(str), 10, &timeout_ns);if (ret)return -EINVAL;}mutex_lock(&wakelocks_lock);wl = wakelock_lookup_add(buf, len, true);if (IS_ERR(wl)) {ret = PTR_ERR(wl);goto out;}/* Apply wake lock with/without timeout */if (timeout_ns) {u64 timeout_ms = timeout_ns + NSEC_PER_MSEC - 1;do_div(timeout_ms, NSEC_PER_MSEC);__pm_wakeup_event(&wl->ws, timeout_ms);} else {__pm_stay_awake(&wl->ws);}wakelocks_lru_most_recent(wl);out:mutex_unlock(&wakelocks_lock);return ret;}
a）输入参数为一个字符串，如"wake_lock_test 1000”，该字符串指定上报wakeup event的wakelock name，可以在name后用空格隔开，添加一个时间值（单位为ns），表示该event的timeout值。
b）调用capable，检查当前进程是否具备阻止系统suspend的权限。
注2：capable是Linux security子系统提供的一个接口，用于权限判断。我们说过，power是系统的核心资源，理应由OS全权管理，但wakelock违反了这一原则，将阻止系统睡眠的权利给了用户空间。这样一来，用户空间程序将可以随心所欲的占用power资源，特别是用户态的程序员，天生对资源占用不敏感（这是对的），就导致该接口有被滥用的风险。不过还好，通过系统的权限管理机制，可以改善这种状态（其实不是改善，而是矛盾转移，很有可能把最终的裁决权交给用户，太糟糕了！）。
c）解析字符串，将timeout值（有的话）保存在timeout_ns中，解析name长度（len），并将name保存在原来的buf中。
d）调用wakelock_lookup_add接口，查找是否有相同name的wakelock。如果有，直接返回wakelock的指针；如果没有，分配一个wakelock，同时调用wakeup events framework提供的接口，创建该wakelock对应的wakeup source结构。
e）如果指定timeout值，以wakelock的wakeup source指针为参数，调用__pm_wakeup_event接口，上报一个具有时限的wakeup events；否则，调用__pm_stay_awake，上报一个没有时限的wakeup event。有关这两个接口的详细说明，可参考“Linux电源管理(7)_Wakeup events framework”。
wakelock_lookup_add是内部接口，代码如下：
static struct wakelock *wakelock_lookup_add(const char *name, size_t len,bool add_if_not_found){struct rb_node **node = &wakelocks_tree.rb_node;struct rb_node *parent = *node;struct wakelock *wl;/* Search through the RB tree */while (*node) {int diff;parent = *node;wl = rb_entry(*node, struct wakelock, node);diff = strncmp(name, wl->name, len);if (diff == 0) {if (wl->name[len])diff = -1;elsereturn wl; /* Found exact match */}if (diff < 0)node = &(*node)->rb_left;elsenode = &(*node)->rb_right;}/* Not found in tree */if (!add_if_not_found)return ERR_PTR(-EINVAL);/* Check resource limits */if (wakelocks_limit_exceeded())return ERR_PTR(-ENOSPC);/* Allocate and initialize new wakelock */wl = kzalloc(sizeof(*wl), GFP_KERNEL);if (!wl)return ERR_PTR(-ENOMEM);wl->name = kstrndup(name, len, GFP_KERNEL);if (!wl->name) {kfree(wl);return ERR_PTR(-ENOMEM);}/* Set up wakeup source */wl->ws.name = wl->name;wakeup_source_add(&wl->ws);/* Insert into RB tree */rb_link_node(&wl->node, parent, node);rb_insert_color(&wl->node, &wakelocks_tree);/* Update LRU and counters */wakelocks_lru_add(wl);increment_wakelocks_number();return wl;}
在wakelock.c中，维护一个名称为wakelocks_tree的红黑树（红黑树都用上了，可以想象wakelocks曾经使用多么频繁！），所有的wakelock都保存在该tree上。因此该接口的动作是：
a）查找红黑树，如果找到name相同的wakelock，返回wakelock指针。
b）如果没找到，且add_if_not_found为false，返回错误。
c）如果add_if_not_found为true，分配一个struct wakelock变量，并初始化它的名称、它的wakeup source的名称。调用wakeup_source_add接口，将wakeup source添加到wakeup events framework中。
d）将该wakelock添加到红黑树。
e）最后调用wakelocks_lru_add接口，将新分配的wakeup添加到一个名称为wakelocks_lru_list的链表前端（该功能和wakelock的垃圾回收机制有关，后面会单独描述）。
再看一下struct wakelock结构：
struct wakelock {char *name; /* 唤醒锁名称 */struct rb_node node; /* 红黑树节点 */struct wakeup_source ws; /* 唤醒源 */#ifdef CONFIG_PM_WAKELOCKS_GCstruct list_head lru; /* LRU链表节点 */#endif};
非常简单：一个name指针，保存wakelock的名称；一个rb node节点，用于组成红黑树；一个wakeup source变量；如果开启了wakelocks垃圾回收功能，一个用于GC的list head。
LRU 是什么？
- 全称：Least Recently Used（最近最少使用）
- 用途：一种经典的缓存淘汰算法，优先移除最久未被访问的数据
- 内核中的应用：用于管理唤醒锁（wakelocks）的自动垃圾回收（GC），当唤醒锁数量超过限制时，系统会自动释放最久未被使用的锁。
3.5 pm_wake_unlock
pm_wake_unlock和pm_wake_lock类似，如下：
int pm_wake_unlock(const char *buf){struct wakelock *wl;size_t len;int ret = 0;/* Check caller's permission */if (!capable(CAP_BLOCK_SUSPEND))return -EPERM;/* Validate input string */len = strlen(buf);if (!len)return -EINVAL;/* Trim trailing newline if present */if (buf[len - 1] == '\n')len--;/* Re-check length after trimming */if (!len)return -EINVAL;mutex_lock(&wakelocks_lock);/* Look up the wakelock (do not add if not found) */wl = wakelock_lookup_add(buf, len, false);if (IS_ERR(wl)) {ret = PTR_ERR(wl);goto out;}/* Release the wake lock */__pm_relax(&wl->ws);/* Update LRU and perform garbage collection */wakelocks_lru_most_recent(wl);wakelocks_gc();out:mutex_unlock(&wakelocks_lock);return ret;}
a）输入参数为一个字符串，如"wake_lock_test”，该字符串指定一个wakelock name。
b）调用capable，检查当前进程是否具备阻止系统suspend的权限。
c）解析字符串
d）调用wakelock_lookup_add接口，查找是否有相同name的wakelock。如果有，直接返回wakelock的指针；如果没有，退出。
e）调用__pm_relax接口，deactive wakelock对应的wakeup source。
f）调用wakelocks_lru_most_recent接口，将盖wakelock移到wakelocks_lru_list链表的前端（表示它是最近一个被访问到的，和GC有关，后面重点描述）。
g）调用wakelocks_gc，执行wakelock的垃圾回收动作。
3.6 pm_show_wakelocks
该接口很简单，查询红黑树，返回处于acvtive或者deactive状态的wakelock，如下：
ssize_t pm_show_wakelocks(char *buf, bool show_active){struct rb_node *node;struct wakelock *wl;char *str = buf;char *end = buf + PAGE_SIZE;mutex_lock(&wakelocks_lock);/* Traverse wakelocks tree and format output */for (node = rb_first(&wakelocks_tree); node; node = rb_next(node)) {wl = rb_entry(node, struct wakelock, node);if (wl->ws.active == show_active)str += scnprintf(str, end - str, "%s ", wl->name);}/* Remove trailing space if any */if (str > buf)str--;/* Ensure newline termination */str += scnprintf(str, end - str, "\n");mutex_unlock(&wakelocks_lock);return str - buf;}
1）遍历红黑树，拿到wakelock指针，判断其中的wakeup source的active变量，如果和输入变量（show_active)相符，将该wakelock的名字添加在buf中。
2）调整buf的长度和结束符，返回长度值。
3.7 wakelocks的垃圾回收机制
由上面的逻辑可知，一个wakelock的生命周期，应只存在于wakeup event的avtive时期内，因此如果它的wakeup source状态为deactive，应该销毁该wakelock。但销毁后，如果又产生wakeup events，就得重新建立。如果这种建立->销毁->建立的过程太频繁，效率就会降低。
因此，最好不销毁，保留系统所有的wakelocks（同时可以完整的保留wakelock信息），但如果wakelocks太多（特别是不活动的），将会占用很多内存，也不合理。
折衷方案，保留一些非active状态的wakelock，到一定的时机时，再销毁，这就是wakelocks的垃圾回收（GC）机制。
wakelocks GC功能可以开关（由CONFIG_PM_WAKELOCKS_GC控制），如果关闭，系统会保留所有的wakelocks，如果打开，它的处理逻辑也很简单：
1）定义一个list head，保存所有的wakelock指针，如下：
1: static LIST_HEAD(wakelocks_lru_list);2: static unsigned int wakelocks_gc_count;
2）在wakelock结构中，嵌入一个list head（lru），用于挂入wakelocks_lru_list。可参考3.4小节的描述。
3）wakelocks_lru_list中的wakelock是按访问顺序排列的，最近访问的，靠近head位置。这是由3种操作保证的：
a）wakelock创建时（见3.4小节），调用wakelocks_lru_add接口，将改wakelock挂到wakelocks_lru_list的head处（利用list_add接口），表示它是最近被访问的。
b）pm_wake_lock或者pm_wake_unlock时，调用wakelocks_lru_most_recent接口，将该wakelcok移到链表的head处，表示最近访问。
c）每当pm_wake_unlock时，调用wakelocks_gc，执行wakelock的垃圾回收动作。wakelocks_gc的实现如下：
static void wakelocks_gc(void){struct wakelock *wl, *aux;ktime_t now;/* Early exit if GC counter not exceeded */if (++wakelocks_gc_count <= WL_GC_COUNT_MAX)return;now = ktime_get();/** Traverse LRU list from least recently used to most recently used.* Safe against removal due to _safe variant.*/list_for_each_entry_safe_reverse(wl, aux, &wakelocks_lru_list, lru) {u64 idle_time_ns;bool active;/* Lock to access wakeup source stats */spin_lock_irq(&wl->ws.lock);idle_time_ns = ktime_to_ns(ktime_sub(now, wl->ws.last_time));active = wl->ws.active;spin_unlock_irq(&wl->ws.lock);/* Stop if wakelock was recently used */if (idle_time_ns < ((u64)WL_GC_TIME_SEC * NSEC_PER_SEC))break;/* Only remove inactive wakelocks */if (!active) {wakeup_source_remove(&wl->ws);rb_erase(&wl->node, &wakelocks_tree);list_del(&wl->lru);kfree(wl->name);kfree(wl);decrement_wakelocks_number();}}/* Reset GC counter */wakelocks_gc_count = 0;}
1）如果当前wakelocks的数目小于最大值（由WL_GC_COUNT_MAX配置，当前代码为100），不回收，直接返回。
2）否则，从wakelocks_lru_most_recent的尾部（最不活跃的），依次取出wakelock，判断它的idle时间（通过wakeup source lst_time和当前时间计算）是否超出预设值（由WL_GC_TIME_SEC指定，当前为300s，好长），如果超出且处于deactive状态，调用wakeup_source_remove，注销wakeup source，同时把它从红黑树、GC list中去掉，并释放memory资源。
