一、概念
与决策树相关的小知识点：
决策节点--有下一个节点：通过条件判断而进行分支选择的节点。
叶子结点--没有下一个节点：没有子节点的节点，表示最终的决策结果。
决策树深度：所有节点的最大层次数。根节点的层次数定为0，从下面开始每一层子节点层次数增加。
决策树优点：可视化（可通过工具查看决策树） 、可解释能力、对算力要求低（算力最低的是逻辑回归 ）
决策树缺点：容易产生过拟合，因此不要把决策树深度调得太大。

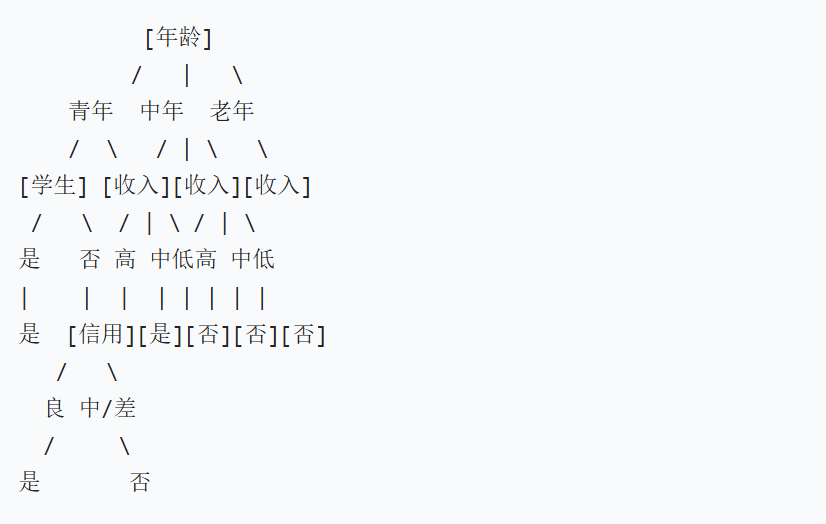

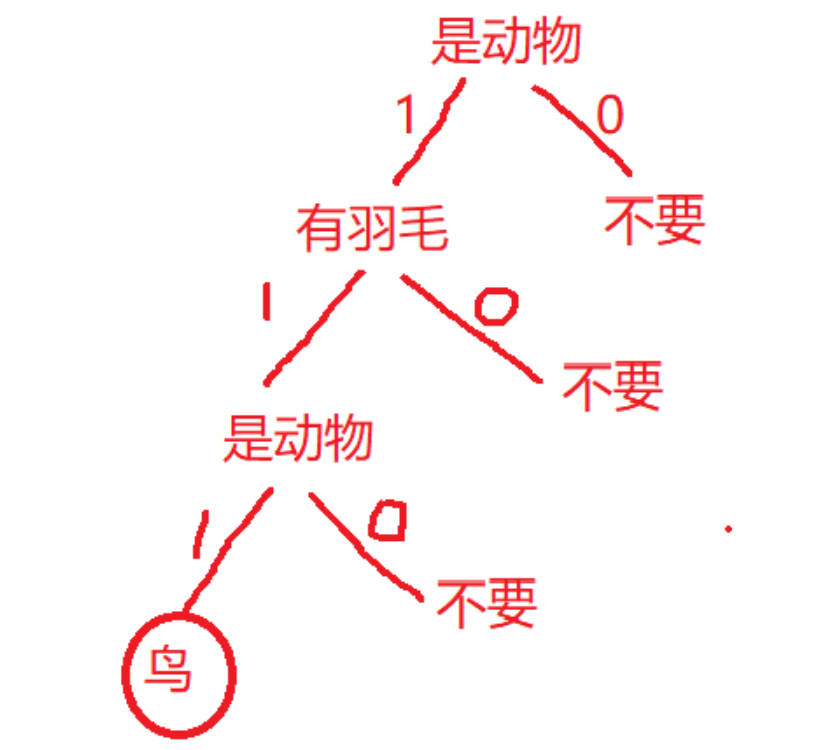

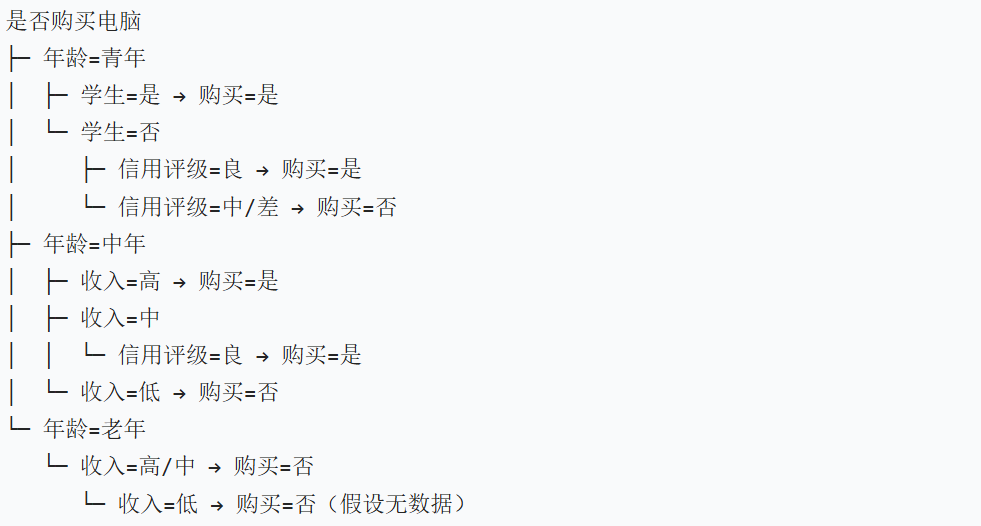

还有一个比较形象的决策树，如判断动物是否为鸟，这个决策树比较简单，但是前两张图更直观形象：
二、基于信息增益决策树的建立
信息增益决策树倾向于选择取值较多的属性，在有些情况下这类属性可能不会提供太多有价值的信息，算法只能对描述属性为离散型属性的数据集构造决策树。
2.1信息熵
信息熵描述的是不确定性。信息熵越大，不确定性越大。信息熵的值越小，则D的纯度越高。 假设样本集合D共有N类，第k类样本所占比例为，则D的信息熵为
2.2信息增益
息增益是一个统计量，用来描述一个属性区分数据样本的能力。信息增益越大，那么决策树就会越简洁。这里信息增益的程度用信息熵的变化程度来衡量, 信息增益公式：
解释：
- 信息熵 H(Y) ：衡量随机变量 Y 的不确定性，Y 的取值越杂乱、可能性越多样，H(Y) 就越大 。比如抛一枚质地均匀的硬币，结果有正、反两种，不确定性大，信息熵就大；若硬币两面一样，结果确定，信息熵就小。
- 条件熵 H(Y∣X) ：是在已知随机变量 X 的条件下，随机变量 Y 的不确定性 。也就是知道 X 的信息后，Y 还剩的不确定性。
- 信息增益 IG(Y∣X) ： 是信息熵 H(Y) 减去条件熵 H(Y∣X) 。它表示知道 X 的信息后，随机变量 Y 不确定性减少的程度 。因为知道 X 的信息后，Y 的不确定性只会减少或者不变，所以信息增益 IG(Y∣X)=H(Y)−H(Y∣X)≥0 。
2.3信息增益决策树建立步骤
（1）数据准备
明确数据集，其中包含多个特征（属性）列和一个标签（目标）列。例如，对于判断是否购买电脑的数据集，特征可能有年龄、收入、是否学生等，标签是 “是否购买” 。
（2）计算初始信息熵 H(Y)
设标签 Y 有 k 种不同取值，每种取值的概率为 pi（i=1,2,⋯,k ），根据信息熵公式 计算。比如在 “是否购买电脑” 数据集中，“购买” 和 “不购买” 的数量分别为 m 和 n，总样本数为 N=m+n ，那么 p1=Nm （购买的概率）， p2=Nn （不购买的概率），代入公式即可算出 H(Y) 。
（3）对每个特征计算条件熵 H(Y∣Xj)
假设数据集有 n 个特征 X1,X2,⋯,Xn 。对于特征 Xj ：
设 Xj 有 v 种不同取值 xj1,xj2,⋯,xjv 。
计算在 Xj=xji 条件下，标签 Y 的信息熵 H(Y∣Xj=xji) ，计算方式同步骤 2，不过此时是基于 Xj=xji 这个子集中的 Y 取值概率。

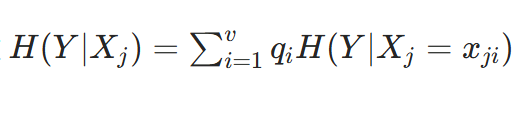

再根据每个 xji 在数据集中出现的概率 qi ，通过
计算特征 Xj 的条件熵。
（4） 计算每个特征的信息增益 IG(Y∣Xj)
根据信息增益公式 IG(Y∣Xj)=H(Y)−H(Y∣Xj) ，分别算出每个特征的信息增益。
（5）选择划分特征
选择信息增益最大的特征作为当前节点的划分特征。比如特征 “年龄”“收入”“是否学生” 中，“年龄” 的信息增益最大，就以 “年龄” 来划分数据集。
（6） 递归构建子树
按照选定的划分特征的不同取值，将数据集划分为多个子集。
对每个子集，重复步骤 2 - 5，继续选择划分特征并划分，直到满足停止条件，如子集中所有样本标签相同（纯度达到 100% ），或者达到预设的树的最大深度、子集中样本数量过少等
通过以上步骤，就可以基于信息增益逐步构建出一棵决策树。
2.4案例
构建决策树：要很快分出类别，深度越简捷越好。
| 职业 | 年龄 | 收入 | 学历 | 是否贷款 | |
|---|---|---|---|---|---|
| 1 | 工人 | 36 | 5500 | 高中 | 否 |
| 2 | 工人 | 42 | 2800 | 初中 | 是 |
| 3 | 白领 | 45 | 3300 | 小学 | 是 |
| 4 | 白领 | 25 | 10000 | 本科 | 是 |
| 5 | 白领 | 32 | 8000 | 硕士 | 否 |
| 6 | 白领 | 28 | 13000 | 博士 | 是 |

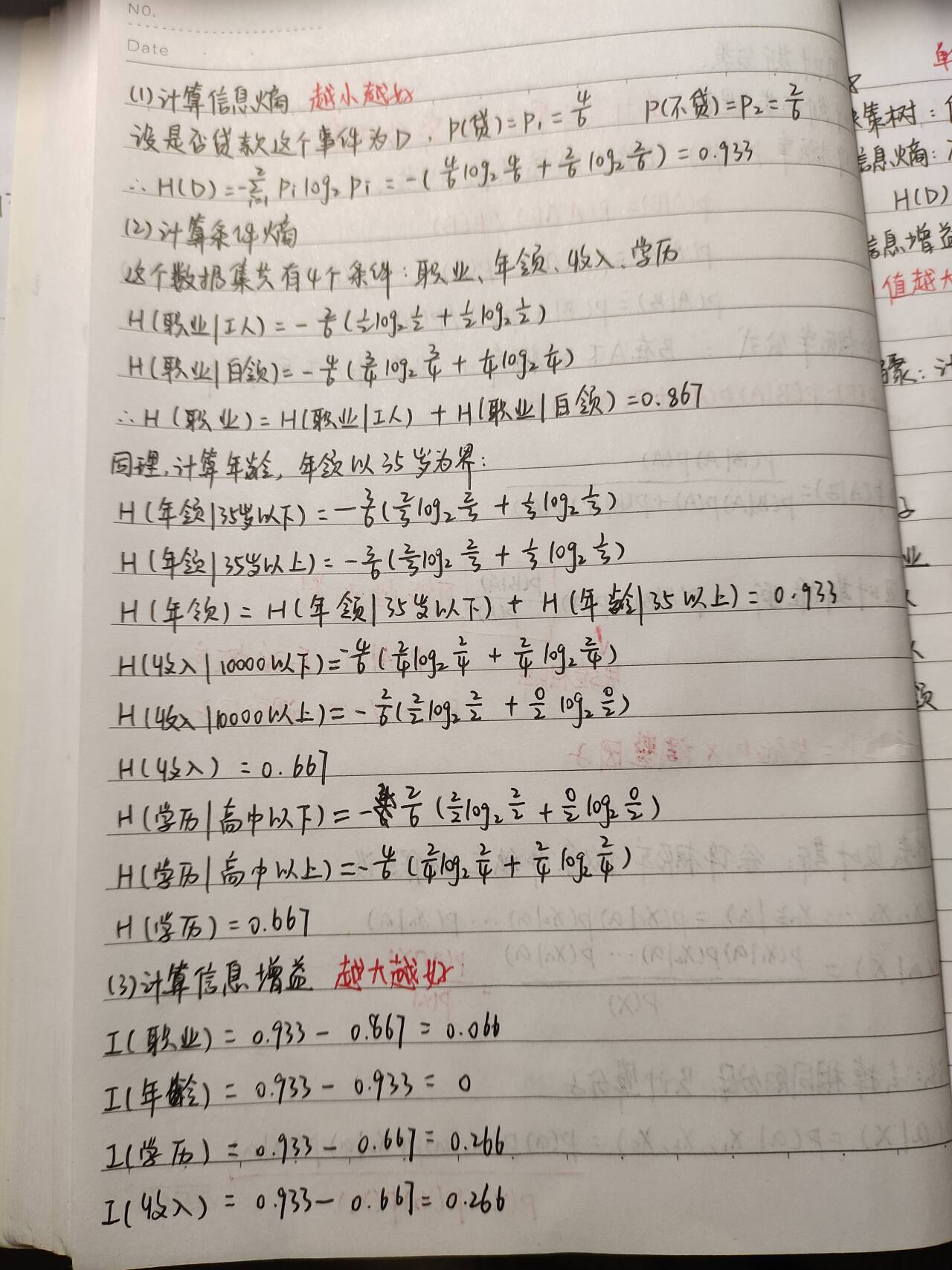

计算：

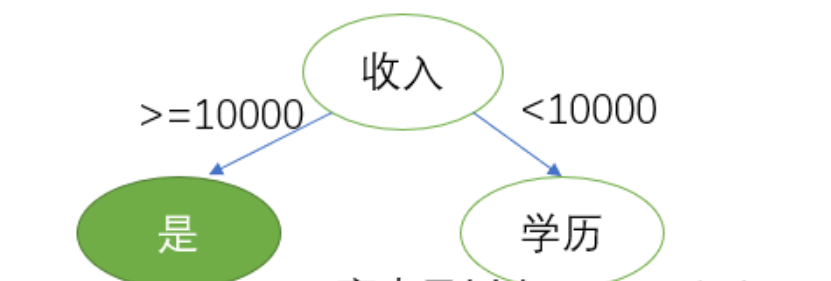

对比属性信息增益发现，"收入"和"学历"相等，并且是最高的，所以我们就可以选择"学历"或"收入"作为第一个决策树的节点， 接下来我们继续重复1，2的做法继续寻找合适的属性节点
三、基于基尼指数决策树的建立
3.1基尼系数
3.1.1定义
基尼指数（Gini Index）是决策树算法中用于评估数据集纯度的一种度量，基尼指数衡量的是数据集的不纯度，或者说分类的不确定性。在构建决策树时，基尼指数被用来决定如何对数据集进行最优划分，以减少不纯度。
3.1.2计算
对于一个二分类问题（结果是不是只有两个，如贷款，不贷款），如果一个节点包含的样本属于正类的概率是 (p)，则属于负类的概率是 (1-p)。那么，这个节点的基尼指数 (Gini(p)) 定义为：
对于多分类问题，如果一个节点包含的样本属于第 k 类的概率是 p_k，则节点的基尼指数定义为：
注意：它不同于信息熵，它要用1减。
3.1.3意义
当一个节点的所有样本都属于同一类别时，基尼指数为 0，表示纯度最高。（结果为一个类型）
当一个节点的样本均匀分布在所有类别时，基尼指数最大，表示纯度最低。
3.2基尼系数决策树建立步骤
1. 数据准备
明确数据集，包含多个特征（属性）列和一个标签（目标）列 。例如在判断患者是否患病的医疗数据集中，特征可能有年龄、症状、病史等，标签是 “是否患病” 。
2. 计算数据集的基尼系数 Gini(D)

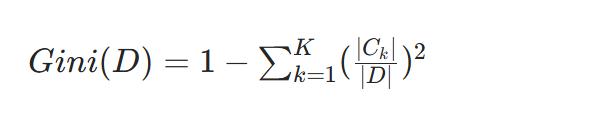

设数据集 D 中标签有 K 个类别，第 k 个类别样本数为 ∣Ck∣ ，数据集 D 总样本数为 ∣D∣ ，则基尼系数计算公式为：

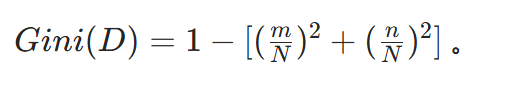

比如数据集中 “患病” 样本数为 m ，“不患病” 样本数为 n ，总样本数 N=m+n ，那么
3. 对每个特征计算划分后的基尼指数 Gini_index(D,A)
假设数据集有 n 个特征 A1,A2,⋯,An 。对于特征 A ：
设特征 A 有 v 种不同取值 a1,a2,⋯,av 。
按照特征 A 的取值将数据集 D 划分为 v 个子集 D1,D2,⋯,Dv ，第 i 个子集 Di 样本数为 ∣Di∣ ，且
分别计算每个子集 Di 的基尼系数 Gini(Di) ，计算方式同步骤 2。

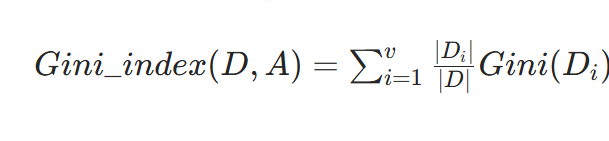

再根据每个子集 Di 在原数据集 D 中所占比例 ∣D∣∣Di∣ ，通过公式
计算特征 A 划分后的基尼指数。
4. 选择划分特征
选择基尼指数最小的特征作为当前节点的划分特征。比如特征 “年龄”“症状”“病史” 中，“症状” 划分后的基尼指数最小，就以 “症状” 来划分数据集。
5. 递归构建子树
按照选定的划分特征的不同取值，将数据集划分为多个子集。
对每个子集，重复步骤 2 - 4，继续选择划分特征并划分，直到满足停止条件，如子集中所有样本标签相同（基尼系数为 0 ），或者达到预设的树的最大深度、子集中样本数量过少等 。

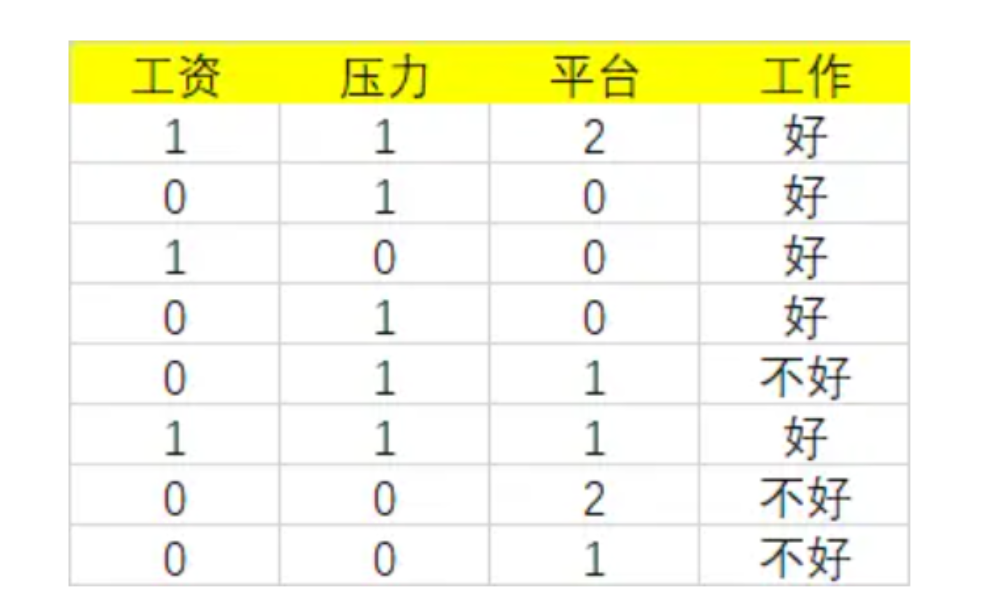

3.3案例

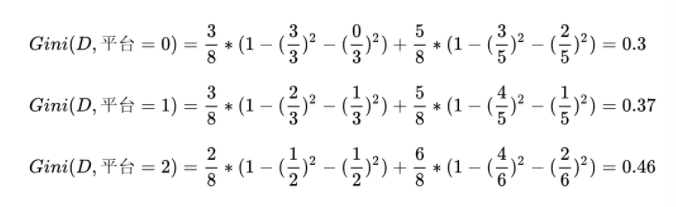

根据基尼指数最小准则， 我们优先选择工资或者平台=0作为D的第一特征。
我们选择工资作为第一特征，那么当工资=1时，工作=好，无需继续划分。当工资=0时，需要继续划分。
四、API
from sklearn.tree import DecisionTreeClassifier(criterion，max_depth)
参数解释：
criterion :"gini" "entropy” 默认为="gini"
当criterion取值为"gini"时采用 基尼不纯度（Gini impurity）算法构造决策树，
当criterion取值为"entropy”时采用信息增益（ information gain）算法构造决策树.
max_depth : int, 默认为=None 树的最大深度
from sklearn.tree import export_graphviz(estimator,outaa_file,featrue_names)
参数解释：
estimator决策树预估器
out_file生成的文档
feature_names节点特征属性名
五、用决策树对葡萄酒数据集进行分类
（1）数据加载
（2）数据划分
（3）标准化
（4）决策树预估器
（5）模型训练
（6）模型评估
（7）预测
（8）可视化决策树
from sklearn.datasets import load_wine
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler
from sklearn.tree import DecisionTreeClassifier,export_graphviz
import graphviz
x,y = load_wine(return_X_y=True)
x_train,x_test,y_train,y_test = train_test_split(x,y,test_size=0.2,shuffle=True,random_state=44)
scaler = StandardScaler()
x_train_s = scaler.fit_transform(x_train)
x_test_s = scaler.transform(x_test)
model = DecisionTreeClassifier(criterion='entropy',max_depth=5)
model.fit(x_train_s,y_train)
score = model.score(x_test,y_test)
print('准确度：\n',score)
y_pred = model.predict(x_test_s)
print('预测结果：\n',y_pred)
# 可视化
export_graphviz(model , out_file="wine_tree.dot", feature_names=load_wine().feature_names)结果：
准确度：
0.3888888888888889
预测结果：
[0 1 0 2 2 0 1 1 0 1 0 0 1 0 1 1 1 0 0 0 0 2 0 0 0 0 2 2 2 1 1 2 1 1 2 0]
可视化结果需要用图形可视化工具查看：
digraph Tree {
node [shape=box, fontname="helvetica"] ;
edge [fontname="helvetica"] ;
0 [label="proline <= 0.065\nentropy = 1.572\nsamples = 142\nvalue = [45.0, 56.0, 41.0]"] ;
1 [label="color_intensity <= -0.531\nentropy = 1.044\nsamples = 92\nvalue = [1, 55, 36]"] ;
0 -> 1 [labeldistance=2.5, labelangle=45, headlabel="True"] ;
2 [label="entropy = 0.0\nsamples = 47\nvalue = [0, 47, 0]"] ;
1 -> 2 ;
3 [label="flavanoids <= -0.571\nentropy = 0.823\nsamples = 45\nvalue = [1, 8, 36]"] ;
1 -> 3 ;
4 [label="entropy = 0.0\nsamples = 35\nvalue = [0, 0, 35]"] ;
3 -> 4 ;
5 [label="alcohol <= 0.26\nentropy = 0.922\nsamples = 10\nvalue = [1, 8, 1]"] ;
3 -> 5 ;
6 [label="entropy = 0.0\nsamples = 8\nvalue = [0, 8, 0]"] ;
5 -> 6 ;
7 [label="proline <= -0.374\nentropy = 1.0\nsamples = 2\nvalue = [1, 0, 1]"] ;
5 -> 7 ;
8 [label="entropy = 0.0\nsamples = 1\nvalue = [0, 0, 1]"] ;
7 -> 8 ;
9 [label="entropy = 0.0\nsamples = 1\nvalue = [1, 0, 0]"] ;
7 -> 9 ;
10 [label="flavanoids <= 0.188\nentropy = 0.607\nsamples = 50\nvalue = [44, 1, 5]"] ;
0 -> 10 [labeldistance=2.5, labelangle=-45, headlabel="False"] ;
11 [label="malic_acid <= -0.476\nentropy = 0.65\nsamples = 6\nvalue = [0, 1, 5]"] ;
10 -> 11 ;
12 [label="entropy = 0.0\nsamples = 1\nvalue = [0, 1, 0]"] ;
11 -> 12 ;
13 [label="entropy = 0.0\nsamples = 5\nvalue = [0, 0, 5]"] ;
11 -> 13 ;
14 [label="entropy = 0.0\nsamples = 44\nvalue = [44, 0, 0]"] ;
10 -> 14 ;
}
六、总结
主要学习了决策树的基本概念和创造决策树的两种方法，一个是基于信息增益构建决策树，一个是基于基尼指数构建决策树，需要注意的是前者计算要带上对数log，后者要用1减。
