标定方法与细节理解
Vins流程
- 1.前端图像跟踪
- 2.后端非线性优化
- 3.闭环检测
- 4.闭环优化
图像和 IMU 预处理
图像：提取图像 Harris 角点，利用金字塔光流跟踪相邻帧，通过 RANSAC 去除异常点，最后将跟踪到的特征点 push 到图像队列中，并通知后端进行处理。IMU：将 IMU 数据进行积分，得到当前时刻的位置、速度和旋转（PVQ），同时计算在后端优化中将用到的相邻帧的预积分增量，及预积分误差的Jacobian 矩阵和协方差项。
初始化
首先，利用 SFM 进行纯视觉估计滑窗内所有帧的位姿及 3D 点逆深度，最后与 IMU 预积分进行对齐求解初始化参数。
后端滑窗优化
将视觉约束、 IMU 约束和闭环约束放在一个大的目标函数中进行非线性优化，求解滑窗内所有帧的 PVQ、bias 等。
闭环检测和优化
利用 DBoW 进行闭环检测，当检测成功后进行重定位，最后对整个相机轨迹进行闭环优化。
后端非线性优化
后端非线性优化，主要包括以下几个部分：
IMU预积分
为什么需要IMU预积分：IMU测量加速度和角速度，采样频率高（100 ~ 1000 Hz），如果在VIO中直接将IMU每个时间戳都加入优化会导致，计算量太大。
于是在帧与帧之间，把多个高频IMU预先整合为一个中间约束，而将原来上百个IMU读数压缩为一个“预积分因子”，用于紧耦合优化。
这里的加速度，不是汽车或飞机的实际加速度。
IMU 就像一个悬浮的小球，在静止时受到一个向上的力，等于 −g⋅R，防止它坠落。它测到的不是“真实加速度”，而是一个“非惯性力”：相当于地球推着它不下落（支持力）。
预积分增量
IMU预积分
将第 k 帧和第 k+1 帧之间的所有 IMU 进行积分，可得第 k+1 帧的位置、速度和旋转（PVQ），作为视觉估计的初始值，这里的旋转采用的四元数。

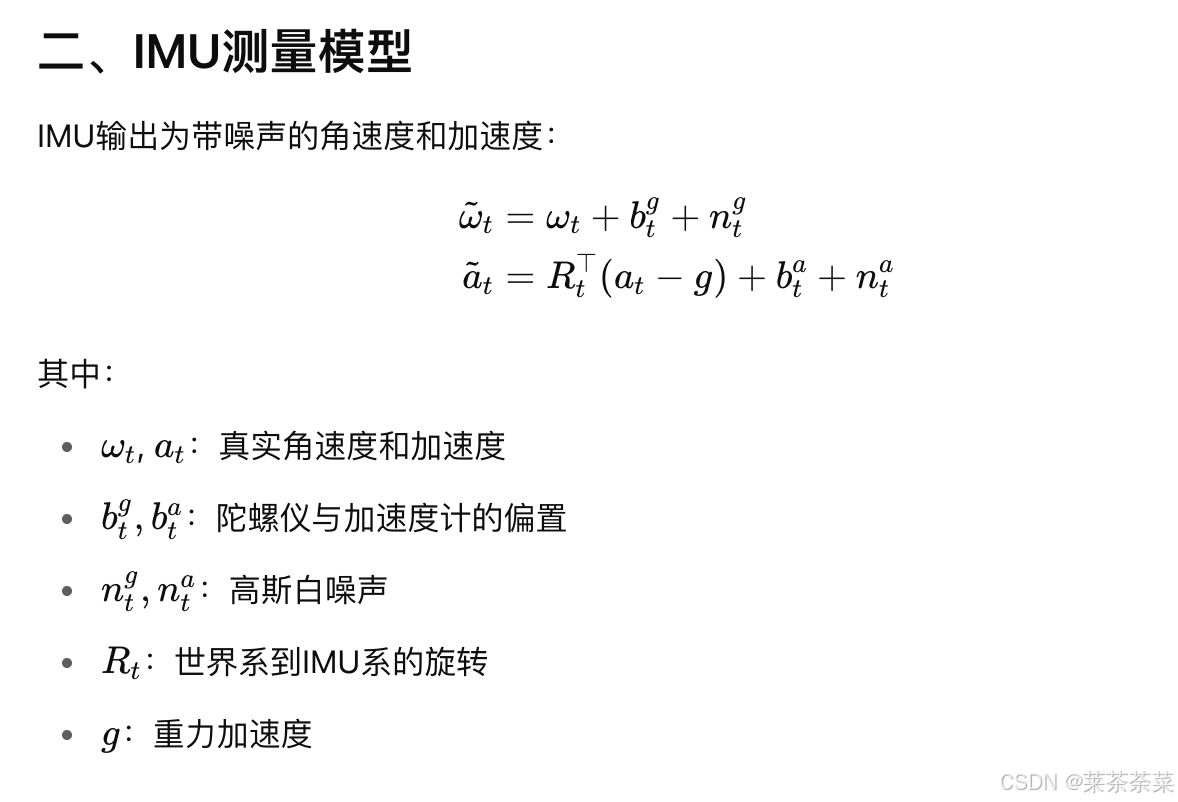

其中， a t ^ , ω t ^ \hat{a_t}, \hat{\omega_t} at^,ωt^ 为IMU测量的加速度和角速度，是在Body自身坐标系，world坐标系是IMU所在的惯导系(注意-g是世界坐标系的，旋转也是在世界坐标系表达的)
上图的最后一个旋转，是在世界坐标系上采用的四元数的表达
其中 δ q \delta \mathbf{q} δq 是通过积分角速度得到的微小旋转四元数。
⊗ 表示 四元数乘法
q 1 = ( w 1 , v 1 ) \mathbf{q}_1 = (w_1, \mathbf{v}_1) q1=(w1,v1)，其中 v 1 = ( x 1 , y 1 , z 1 ) \mathbf{v}_1 = (x_1, y_1, z_1) v1=(x1,y1,z1) 是虚部， w 1 w_1 w1 是实部；
预积分误差
雅可比矩阵：用于误差传播与优化 预积分状态不是一个简单的积分结果，而是一个在初始状态扰动下的近似函数。雅可比矩阵描述了：
预积分增量 Δ R , Δ v , Δ p \Delta \mathbf{R}, \Delta \mathbf{v}, \Delta \mathbf{p} ΔR,Δv,Δp对系统状态变量（如 bias, orientation）的偏导数。 通过这些雅可比，可以在非线性优化中正确传播扰动对观测残差的影响。举例：
∂ Δ p ∂ δ b a \frac{\partial \Delta \mathbf{p}}{\partial \delta b_a} ∂δba∂Δp 表示加速度bias变化如何影响位置预积分结果。 在求解优化问题时，需要构建残差函数并对其进行线性化，雅可比就是残差对状态的导数。
预积分误差定义
雅可比矩阵建模
误差对优化状态（如姿态、速度、位置、偏置）求导，得到雅可比矩阵J。我们主要关心偏置对预积分变量的影响（因为偏置通常在滑窗中参与优化）：
右扰动模型的解释：
- 为什么不是 e x p ( Δ 𝑅 ⋅ 𝐽 ⋅ 𝛿 𝑏 𝑔 ) ？ exp(Δ𝑅⋅𝐽⋅𝛿𝑏_𝑔)？ exp(ΔR⋅J⋅𝛿bg)？
对于任意旋转矩阵 𝑅∈𝑆𝑂(3)都有：
𝑅 − 1 = 𝑅 ⊤ 𝑅^{−1}=𝑅^⊤ R−1=R⊤
协方差：误差不确定性的量化 预积分的误差是随机过程积分后累积的，即： IMU 本身存在高频噪声。 bias 也在缓慢随机漂移。通过误差状态模型（通常是线性化的随机过程模型），可以推导出误差协方差 P \mathbf{P} P。它描述了： 我们对当前预积分结果有多大信任（协方差越小，信任越高）。
优化中用于加权残差项（通过信息矩阵 Λ = P − 1 \mathbf{\Lambda} = \mathbf{P}^{-1} Λ=P−1）。因此协方差矩阵是优化中衡量误差重要性的关键指标。
已知误差的状态向量为 δ x \delta x δx, 误差的协方差为
- 推导过程
误差状态转移矩阵 F 的确定始于对系统动力学行为的精确建模。这涉及到对系统中各个状态变量之间关系的深入理解。
状态变量定义：明确系统中的状态变量，如位置、速度、姿态以及传感器偏置等。
系统方程建立：依据物理定律，如牛顿运动定律或旋转动力学方程，建立状态变量之间的微分方程关系。具体就不详细记录了，下次看到笔记再查吧
不行了 头晕了 怎么全是公式，接下来要看损失函数
