基于LabVIEW与Python混合编程的变声器设计与实现
在音频处理领域，跨平台协同开发正成为趋势。本文将详细介绍如何通过LabVIEW与Python混合编程实现一款高效变声器，结合LabVIEW的图形化交互优势与Python的音频处理能力，实现音调与音色的灵活变换。我们将从核心原理、代码实现、界面设计到调试技巧进行全方位解析，帮助开发者快速掌握混合编程的音频处理方案。
（内含源码）基于labview和python混合编程的变声器设计
一、项目概述：跨平台协同的技术优势
本项目创新性地采用"LabVIEW+Python"混合架构，构建了一套功能完整的变声器系统。其中：
- LabVIEW 负责用户交互界面设计（音频文件加载、参数配置、变换控制）、实时波形显示（时域信号与频谱图）及音频播放功能，借助其图形化编程优势，大幅降低了交互界面开发难度；
- Python 基于librosa库实现核心音色变换算法，包括音调偏移（Pitch Shift）和共振峰调整（Formant Shift），利用Python在音频信号处理领域的丰富库支持，快速实现复杂的信号变换逻辑。
系统支持多种输入音频格式（int16/int32/float/uint等类型的一维数组），输出符合LabVIEW兼容的float64格式单声道音频，可广泛应用于语音娱乐、音频特效制作等场景。
二、核心技术原理：从音频信号到音色变换
2.1 音调与共振峰：决定音色的关键要素
- 音调（Pitch）：由音频信号的基频决定，反映声音的高低。通过调整基频可实现"变尖"或"变沉"效果，本文通过librosa的
pitch_shift函数实现半音级别的精确调整； - 共振峰（Formant）：表征声道共鸣特性，是区分不同音色（如男女声、年龄差异）的核心特征。通过调整共振峰频率比例，可模拟不同发声体的音色特质。
2.2 技术实现路径
变声器的核心处理流程分为三步（对应voice_transform函数逻辑）：
- 输入预处理：将多类型输入音频（整数/浮点型）统一转换为[-1,1]范围的float32格式，解决LabVIEW与Python数据类型兼容问题；
- 音调偏移：通过
librosa.effects.pitch_shift实现基频调整，参数n_steps控制半音偏移量； - 共振峰调整：
- 对偏移音调后的音频执行短时傅里叶变换（STFT），得到频谱幅度（magnitude）与相位（phase）；
- 通过频率轴插值实现共振峰缩放（
formant_shift_ratio控制比例）； - 结合原始相位执行逆短时傅里叶变换（ISTFT），重构变换后音频；
- 输出适配：转换为float64格式，确保与LabVIEW的double类型兼容。
三、代码解析：核心函数与关键实现
3.1 Python核心代码（voice_change.py）
3.2 关键代码解析
- 数据类型兼容：通过整数类型归一化（
max_val计算）和无符号整数偏移处理，确保LabVIEW输出的任意音频格式均可正确解析； - STFT参数选择：
n_fft=1024（频率分辨率≈15.6Hz）、hop_length=512（50%重叠率），在时间与频率分辨率间取得平衡； - 相位保留：重构时复用原始相位信息，避免随机相位导致的音频失真。
四、LabVIEW界面设计与交互逻辑

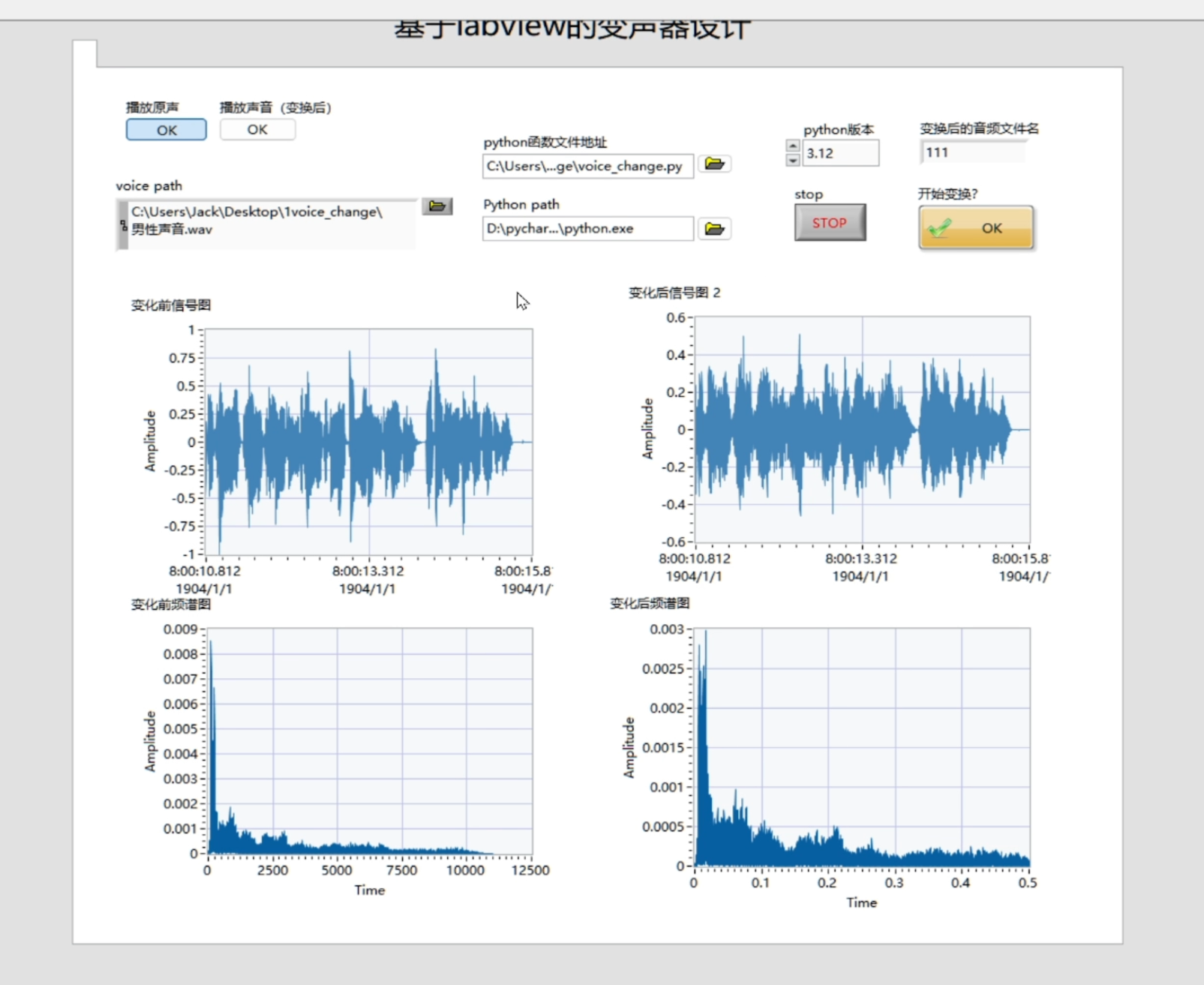

4.1 界面核心组件（基于截图分析）
从屏幕截图可知，LabVIEW界面包含以下关键元素：
- 文件控制区：
voice path（原始音频路径）、变换后的音频文件名（输出路径）、python函数文件地址（脚本路径）； - 控制按钮：
播放原声、播放声音(变换后)、开始变换?、STOP（流程控制）； - 参数配置：
python版本（如3.12/3.6）、Python path（解释器路径）； - 可视化区域：
- 时域波形：
变化前信号图与变化后信号图（振幅-时间曲线）； - 频域分析：
变化前频谱图与变化后频谱图（振幅-频率分布）。
- 时域波形：
4.2 工作流程设计
- 配置阶段：设置Python路径、脚本路径、输入输出音频文件；
- 执行阶段：点击
开始变换?触发Python脚本调用，LabVIEW将音频数据传入voice_transform函数； - 反馈阶段：实时显示变换前后的时域/频域对比，支持通过播放按钮验证效果。
五、效果验证与参数调优
5.1 关键参数影响分析
| 参数 | 作用 | 推荐范围 | 效果示例 |
|---|---|---|---|
pitch_shift_steps |
音调偏移半音数 | -12~12 | 正数→声音变尖（如+5→女声化）；负数→声音变沉（如-5→男声化） |
formant_shift_ratio |
共振峰缩放比例 | 0.8~1.5 | >1→共振峰上移（模拟孩童声）；<1→共振峰下移（模拟低沉声） |
sample_rate |
采样率 | 16000Hz | 需与输入音频一致，否则会导致音调偏移比例异常 |
5.2 频谱对比分析
从截图的频谱图可见：
- 变换后频谱的整体能量分布向高频（或低频）偏移（音调调整效果）；
- 共振峰位置（频谱峰值）发生整体缩放（音色调整效果），验证了算法的有效性。
六、常见问题与解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无输出声音 | 路径含中文/空格 | 改为纯英文路径（如C:\voice\male.wav） |
| 声音失真严重 | 1. 偏移参数超出范围；2. 采样率不匹配 | 1. 将pitch_shift_steps限制在±8以内；2. 统一采样率为16000Hz |
| LabVIEW调用失败 | 1. 位数不匹配（32/64位）；2. 版本过低 | 1. 确保LabVIEW与Python位数一致；2. 升级LabVIEW至2019+ |
| 频谱图异常 | FFT参数不合理 | 调整n_fft=2048提高频率分辨率 |
七、项目扩展与应用场景
本项目可进一步扩展：
- 实时处理：结合LabVIEW的DAQ模块，实现麦克风输入的实时变声；
- 多参数调控：在LabVIEW界面增加
pitch_shift_steps和formant_shift_ratio的滑动条控制； - 降噪预处理：集成汉宁窗-FIR滤波器（参考前期项目），提升嘈杂环境下的变声质量。
应用场景包括语音聊天特效、播客声音处理、教育领域的声学演示等。
结语
本文通过"LabVIEW+Python"混合编程模式，实现了兼具交互友好性与算法灵活性的变声器系统。LabVIEW的图形化界面降低了交互开发门槛，而Python的librosa库提供了强大的音频处理能力，二者的结合为音频应用开发提供了高效解决方案。开发者可基于本文代码与思路，进一步探索更复杂的音色变换算法与交互功能。
附录：
- 完整代码：
voice_change.py（见本文3.1节） - 环境配置：LabVIEW 2019+、Python 3.6+、librosa 0.10.0+
- 依赖安装：
pip install numpy librosa
