引言
涡轮叶片气膜孔的制造精度与检测技术直接影响航空发动机热防护性能。气膜孔具有深径比大（可达 30:1）、孔径微小（φ0.3 - 1.5mm）、结构复杂（发散形 / 多段变径）等特点，其制造与检测需兼顾加工效率与纳米级精度。激光频率梳 3D 轮廓检测技术为气膜孔全流程质量控制提供了创新解决方案。
涡轮叶片气膜孔制造方法
电火花加工（EDM）
采用 φ0.1 - 1mm 的钨电极，在去离子水中通过脉冲放电蚀除高温合金材料，可加工深径比 20:1 的直孔。加工参数优化为：脉冲宽度 2 - 5μs，峰值电流 1 - 3A，电极损耗补偿率 5%。某型涡轮叶片 φ0.8mm 气膜孔加工中，该方法实现表面粗糙度 Ra≤0.4μm，但加工效率低（单孔耗时 3 - 5min），且难以加工发散形孔。
激光加工（LBM）
采用 500W 皮秒激光（波长 1064nm，脉宽 50ps），通过振镜扫描在叶片表面烧蚀成孔，可加工深径比 30:1 的发散孔。优化参数为：扫描速度 100 - 200mm/s，脉冲频率 50 - 100kHz，离焦量 ±50μm。在 γ - TMS 合金叶片加工中，该方法单孔耗时 45s，孔壁重铸层厚度≤10μm，但存在热影响区（约 20μm）导致材料性能下降。
电化学加工（ECM）
以镍基合金叶片为阳极，φ0.5mm 钛合金管为阴极，在 20% 硝酸钠电解液中（温度 50℃，压力 0.8MPa）进行电解加工，可实现深径比 25:1 的多孔阵列加工。优化参数下（电流密度 20 - 30A/cm²，加工电压 15 - 20V），单孔加工时间 2min，表面粗糙度 Ra≤0.2μm，无热影响区，但存在电解液污染与电极损耗问题。
气膜孔检测难点分析
结构与精度挑战
气膜孔出口直径仅 0.3mm，孔壁分布 0.05mm 级扰流槽，传统三坐标测头（最小 φ0.2mm）进入时接触力＞3mN 易导致孔壁变形。工业 CT 空间分辨率（2μm）无法识别 0.01mm 级轮廓偏差，光谱共焦测量在深径比＞20:1 时精度下降 70%，难以满足圆度误差≤0.5μm、直径公差 ±1μm 的要求。
功能关联性误差影响
0.5μm 的轮廓偏差会使冷却气膜均匀性下降 15%，导致叶片局部超温。传统检测方法无法获取发散孔壁三维数据，某型发动机因气膜孔检测盲区导致叶片故障占比达 23%，亟需高精度检测技术。
激光频率梳 3D 轮廓检测方法
检测系统集成
设计直径 0.5mm 保偏光纤探头，内置 1550nm 光频梳激光模块（重复频率 1GHz，脉宽 30fs），配合 MEMS 振镜（扫描角度 ±30°）实现周向扫描，压电陶瓷驱动轴向进给（分辨率 0.05μm）。采用三波长互补技术：1550nm 常规测距、1064nm 穿透氧化层、532nm 增强反射，自适应光学模块将波前误差控制在 λ/20 以内。
检测工艺实现
采用 “全局建模 - 局部精扫” 策略：全局以 2mm/s 速度、800 点 /mm 密度扫描，局部在出口区域以 0.1mm/s 速度、3000 点 /mm 密度精扫。量子点云滤波网络剔除氧化层反光点（误检率＜0.3%），量子隧穿效应算法拟合 200 个纳米级截面，生成偏差色谱图（红色＞0.5μm，绿色≤0.2μm）。
精度验证实验
对 φ1mm×30mm 气膜孔重复测量 100 次，深度标准偏差 0.2μm，直径 0.3μm，圆度 0.4μm。与 FIB 比对吻合度 99.3%，可识别 0.1μm 纹路与 0.05mm 缺陷。GE 生产线应用显示，该技术使叶片冷却效率达标率从 87% 提升至 97.5%。
制造与检测协同优化
加工 - 检测闭环控制
检测系统通过 OPC UA 协议实时传输数据，当轮廓偏差＞0.8μm 时，自动调整 EDM 脉冲宽度（±0.5μs）或 LBM 离焦量（±10μm）。某批次叶片加工中，该闭环使气膜孔一次合格率从 82% 提升至 96%，单孔加工成本降低 22%。
复合工艺创新
提出 “激光粗加工 - 电化学精修 - 激光频率梳检测” 复合工艺：激光快速成型（耗时 30s），电化学去除重铸层（耗时 45s），检测耗时 25s。相比传统 EDM 工艺，效率提升 3 倍，孔壁粗糙度 Ra≤0.1μm，满足第三代单晶叶片检测需求。
技术挑战与发展方向
当前面临超深径比（＞50:1）孔底信号衰减问题，需研发超导纳米线探测器；热障涂层（反射率 0.05 - 95%）影响测量稳定性，需优化量子级增益算法。未来将融合 AI 视觉与激光频率梳技术，实现气膜孔制造 - 检测全流程智能化。
激光频率梳3D光学轮廓测量系统简介：
20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

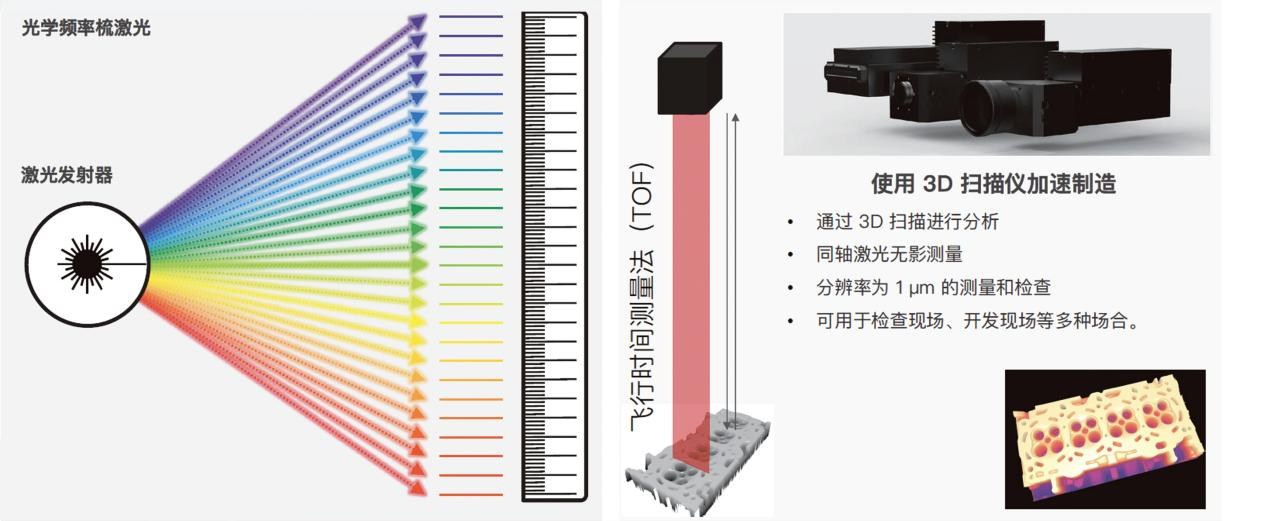

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
核心技术优势

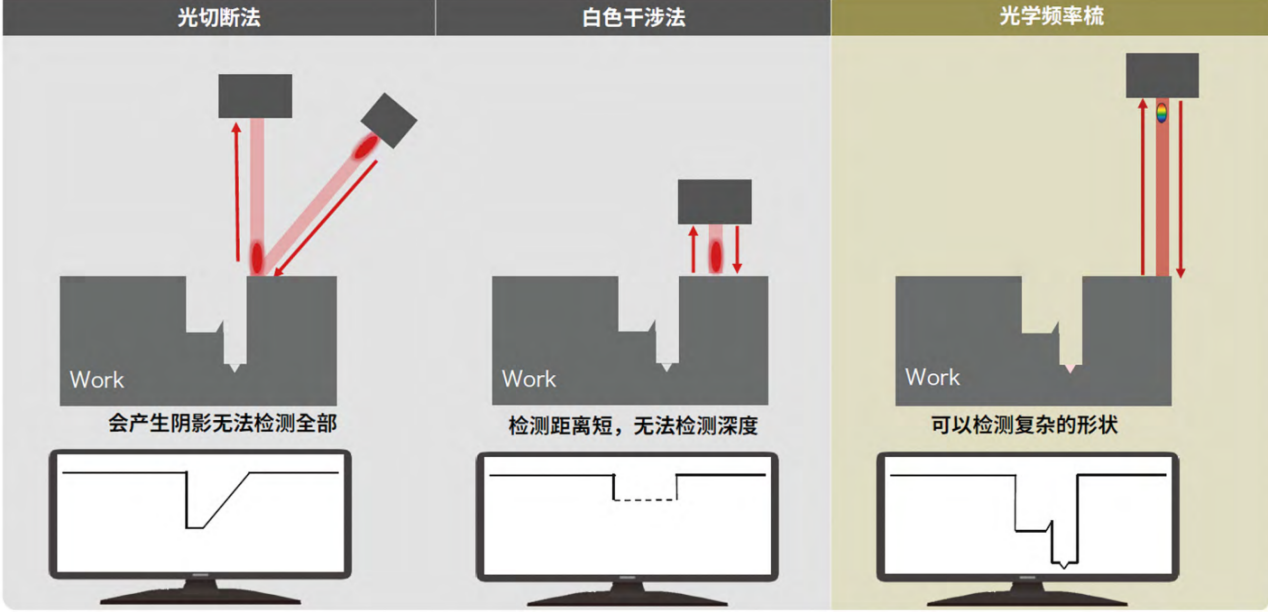

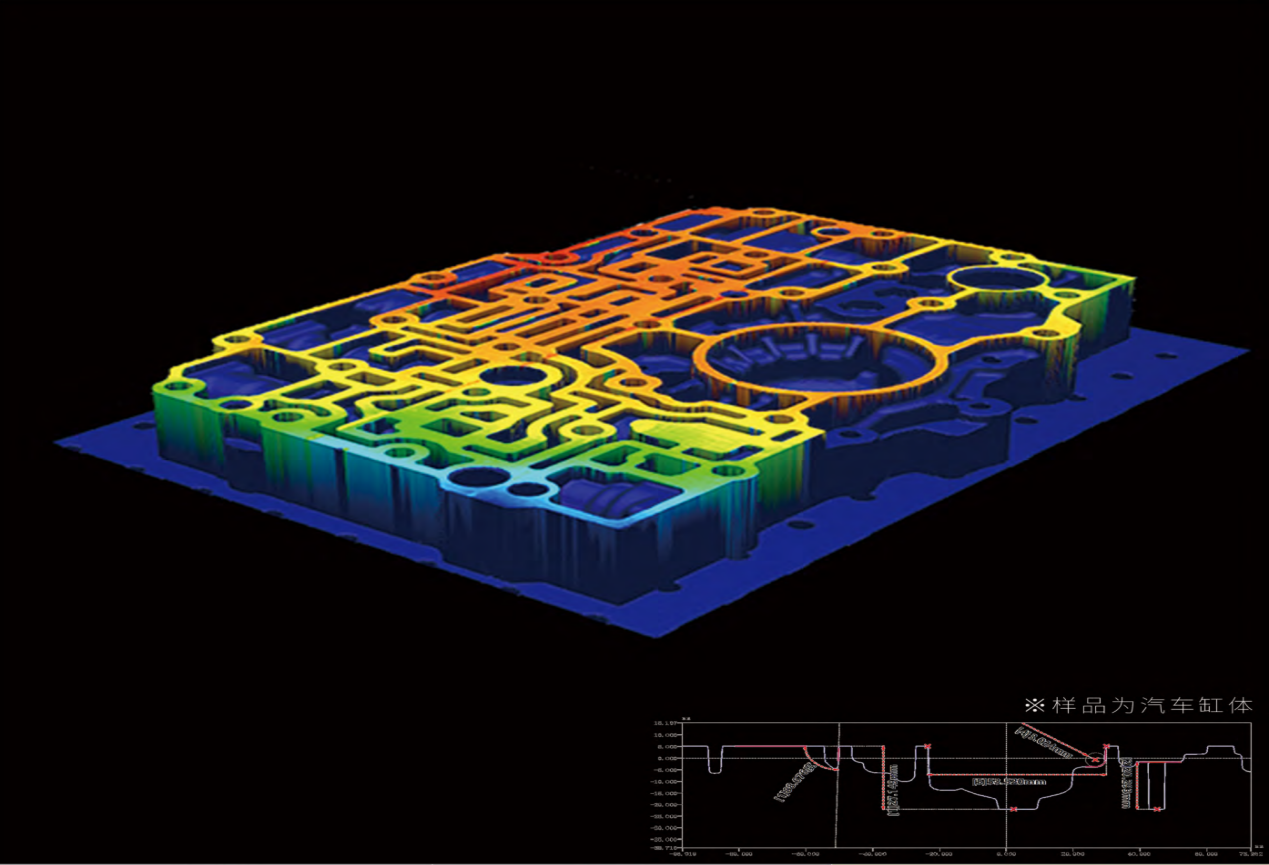

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；
（以上为新启航实测样品数据结果）

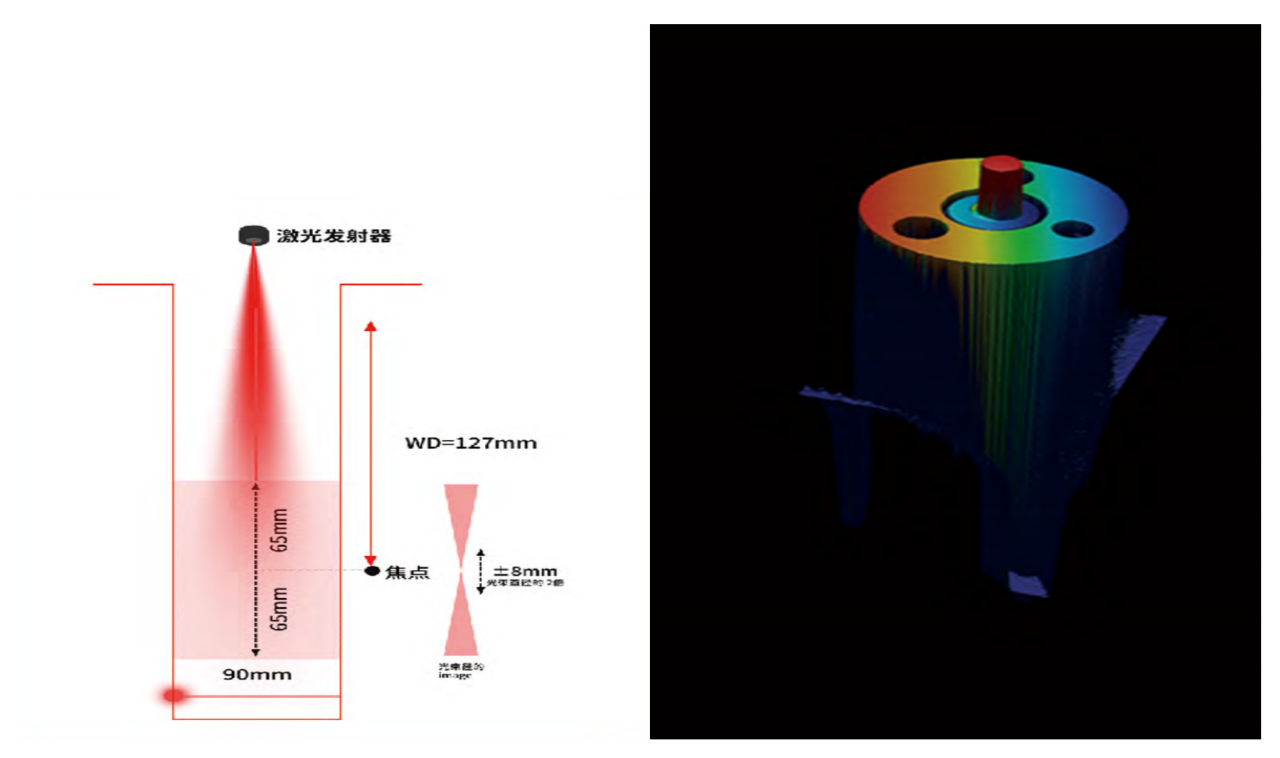

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；
（以上为新启航实测样品数据结果）

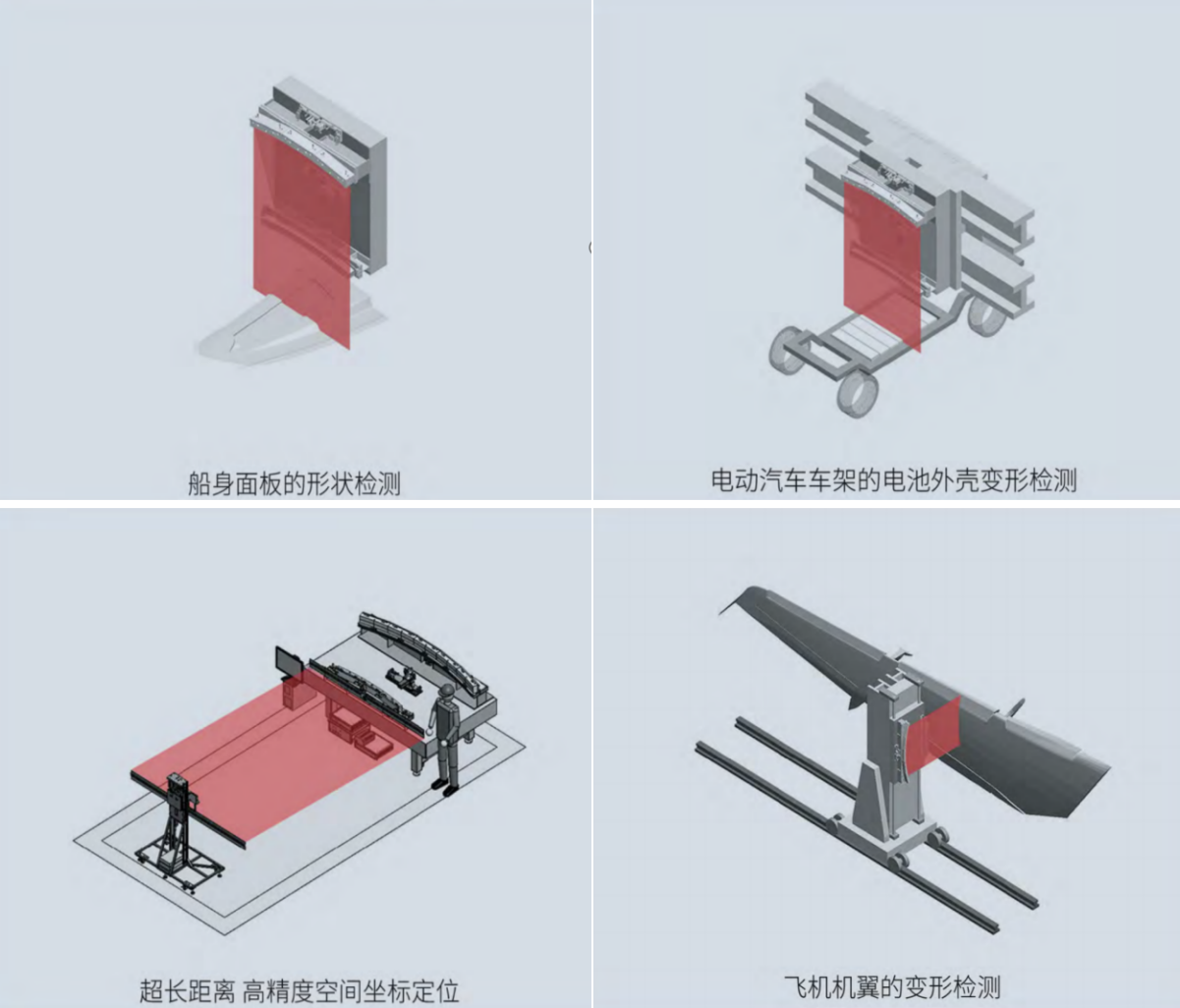

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。
（以上为新启航实测样品数据结果）
