基于FPGA的IIC控制AHT20读取温湿度
文章目录
一、IIC简介
采用串行总线可以简化系统硬件结构、减小系统体积、提高系统可靠性。常 用的串行总线有单总线（1-Wire Bus）、IIC（Inter-Integrated Circuit）、SPI（Serial Peripheral Interface）等。 IIC 总线是 Phlips 公司推出的一种同步串行总线，是一种支持多主机多从机 系统、总线仲裁以及高低速器件同步功能的高性能串行总线技术。 IIC 总线只有两根双向信号线：一根是数据线 SDA，一根是时钟线 SCL。
多主机多从机----在 IIC 总线系统上可以挂载多个主机设备与从机设备；
总线仲裁----对于总线上挂载有多主机设备的情况下，为避免多个主机同 时向总线发起通信，需要有相应的总线仲裁机制，避免出现总线冲突；
高低速器件同步–通过 IIC 总线连接的两个器件的传输速度不一定相同， 因此需要通过从机的时钟延展（clock stretching）功能保证两者的通信速度一致。
即：如果果从机跟不上主机的速率，IIC 协议规定从机可以通过将 SCL 时钟线拉 低来暂停传输直到从机释放掉 SCL 线，传输才能继续进行。
传输速率：
标准模式：100Kbit/s
快速模式：400kbit/s
高速模式：3.4Mbit/s
工作原理
每一个连接到 IIC 总线上的器件都有一个唯一的器件地址（ID），主机通过 ID 建立多机通信机制，因此 IIC 总线节省了外围器件的片选信号线。虽然 IIC 总 线上可以连接多个主机和多个从机，但是同一时刻，只能有一个主机向总线上发起传输，如果有多个主机同时发起传输，则会根据 IIC 总线的仲裁机制，最终 只给一个主机授权，没有得到仲裁的主机则会停止传输。而且，IIC 总线上只能 由主机发起传输，从机无法主动发起传输，这也就意味着从机和从机之间也是无法直接交换数据的。
IIC 总线在传输数据时必须遵循规定的数据传输时序，一次完整的数据传输 过程中共有四类信号：起始信号、数据信号、应答信号和停止信号。
起始信号：在 SCL 为高电平时，SDA 的电平由高电平跳变为低电平，称为 I2C 总线的起始信号，标志着一次数据传输开始。起始信号由主机主动产生，在 产生起始信号之前 I2C 总线必须处于空闲状态。
停止信号：在 SCL 为高电平时，SDA 由低电平跳变为高电平，称为 I2C 总 线的停止信号，标志着一次数据传输终止。停止信号由主机主动产生，产生停止 信号之后 I2C 总线将返回空闲状态。
数据信号：IIC 总线传输数据时，在 SCL 为高电平时，SDA 必须保持稳定的 逻辑电平，高电平表示数据 1，低电平表示数据 0；只有在 SCL 为低电平时才允 许 SDA 上的电平状态改变。
应答信号：IIC 总线传输数据时，每传输一个字节后都必须有一个 SCL 周期 的应答信号；与应答信号相对应的时钟由主机产生，发送端必须释放 SDA 使其 处于高电平状态，以便接收端在这一个 SCL 周期发出应答信号。
应答信号有两种状态：应答（ACK）、非应答（NACK），接收端在应答位期 间输出低电平则为应答，输出高电平则为非应答。
当由于某种原因，从机设备不产生应答时，如从机在进行其它处理而无法接 收总线上的数据时，必须释放 SDA 总线，然后由主机产生一个停止信号以终止 数据传输。
当主机在接收数据时，接收到最后一个字节后，必须给从机发送一个非应答 信号，使从机释放总线以便主机可以发送停止信号，终止数据传输。
需要注意的是：在某些情况下，从机在收到一个完整的字节后，有可能因为 需要忙于其它工作（如处理内部中断服务）而无法立刻接收下一个字节，这时从 机需要将 SCL 拉为低电平，从而强制主机处于等待状态，直到从机准备好接收 下一个字节时，再释放 SCL 为高电平状态，从而可以继续传输数据。这种现象 称为时钟拉伸（Clock Stretching）。
数据地址
IIC 总线协议规定：起始信号表明一次传输开始，其后为寻址字节（高 7 位 为从机地址、最低 1 位为方向位，方向位表明主机与从机之间的数据传输方向， 0–主机发送数据给从机，1–从机发送数据给主机）；在寻址字节后是对应的读、 写操作的数据字节和应答位；在数据传输完成后主机必须发送停止信号。
IIC 总线的数据传输方式有许多读、写组合方式：主机写操作、主机读操作、 主机读写操作。
二、AHT20简介

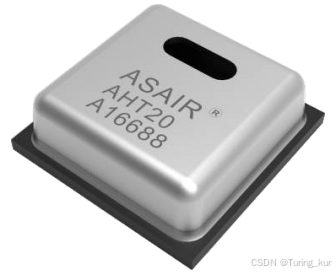

AHT20，新一代温湿度传感器在尺寸与智能方面建立了新的标准：它嵌入了适于回流焊的双列扁平无引脚SMD 封装，底面 3 x 3mm ，高度1.0mm。传感器输出经过标定的数字信号，标准 IIC 格式。
传感器性能：

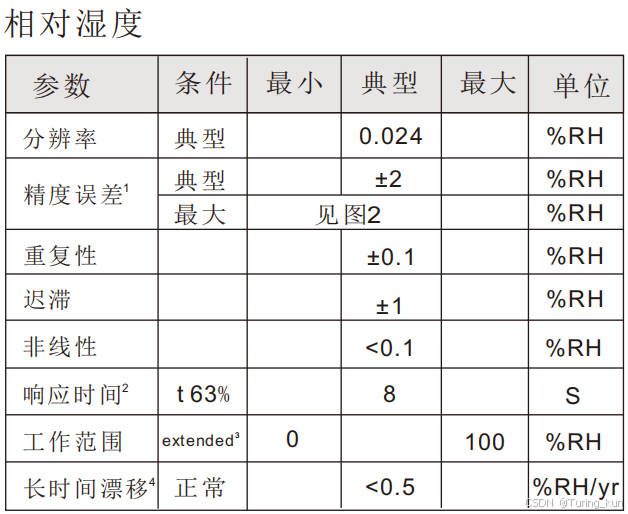

由图可知湿度测量范围为0~100%，分辨率为0.024%。

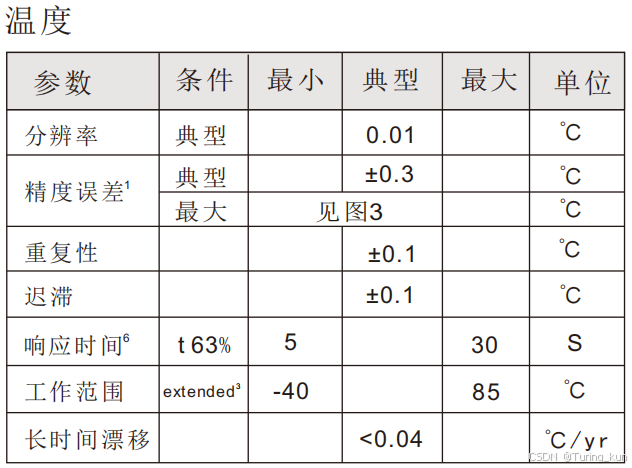

温度测量范围为-40℃~ +85℃，分辨率为0.01℃。

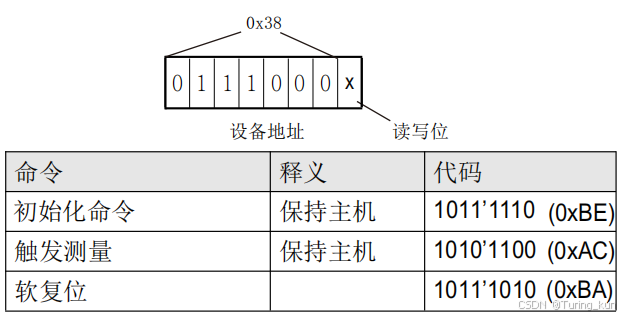

在启动传输后，随后传输的IIC首字节包括7位的IIC设备地址 0x38和一个SDA方向位 x(读R：‘1’，写W:‘0’)。在第8个SCL时钟下降沿之后，通过拉低 SDA引脚 (ACK位)，指示传感器数据接收正常。 在发出初始化命令之后(‘1011’1110’)代表初始化，‘1010’1100’代表温湿度测量), 主机必须等到测量完成。
读出的数据可用以下公式进行转换。
湿度：
温度：
三、实现思路

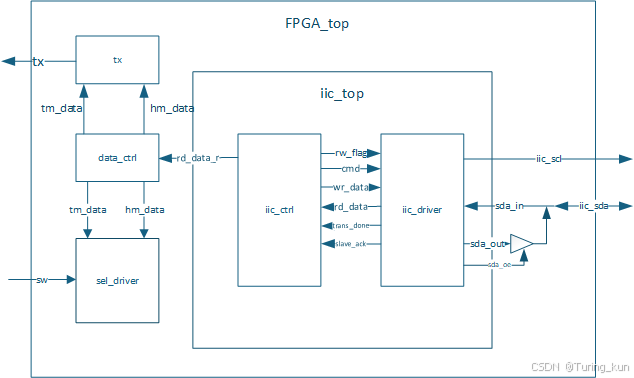

AHT20采集数据，将数据处理后通过数码管显示，开关控制显示温度或者湿度，也能通过串口发送至电脑，将数据显示出来。
iic_driver模块设计为本篇文章复用性较高的写法，直接延用。

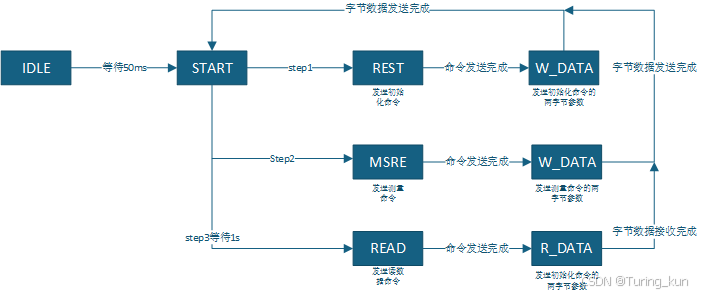

上图为iic_ctrl模块状态机设计
设置上电后为IDLE，等待50ms跳转中间状态START，进入step1；
step0：跳转至REST，读取温湿度值之前，发送0xBE命令(初始化)，此命令参数有两个字节， 第一个字节为0x08，第二个字节为0x00；（这里为了方便理解，将REST与W_DATA写数据分开，实际应为一个状态，进行连续发数据的操作）所以step1复位操作应发四个字节数据。分别为：带起始信号的写（cmd=0011），两字节的普通的写（cmd=0010），带停止信号的写（cmd=1010），发送完成跳回START，进入step2；
step1：进行发送读取数据命令的操作，跳转至MSRE，直接发送 0xAC命令(触发测量)，此命令参数有两个字节，第一个字节为 0x33，第二个字节为0x00，同为发送四个字节数据，与上述相同，发送完成跳回START，进入step3；
step2：读取温度，进行读取时要等待其数据采集完成，这里设置为等待1s，等待完成跳转至READ，将从机发送的6字节数据保存，在最后发送NACK加停止信号。6字节数据第一个为状态字节，接下来的20bit为湿度数据，后20bit为温度数据。数据读完跳回START，将step计数器置为1，重复上述操作。
四、仿真效果

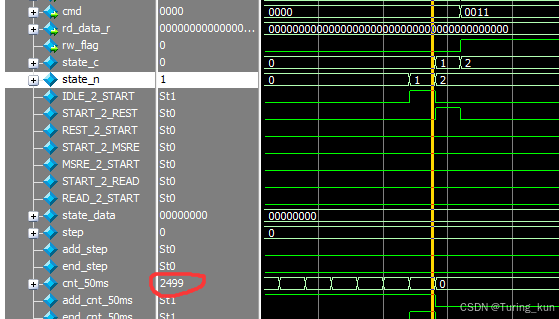

50ms计数器结束（仿真将时间缩短），状态跳转至START，step为0进行复位操作。

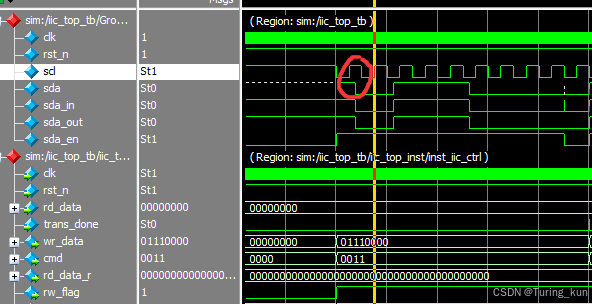

起始信号正确，后面跟着AHT20器件地址0111_000加写操作’0’

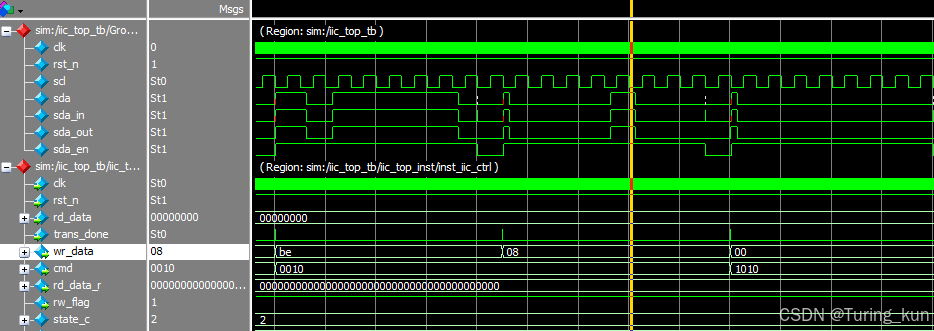

第二字节为初始化命令0xBE为1011_1110，第三字节0x08，第四字节0x00，发送完成。

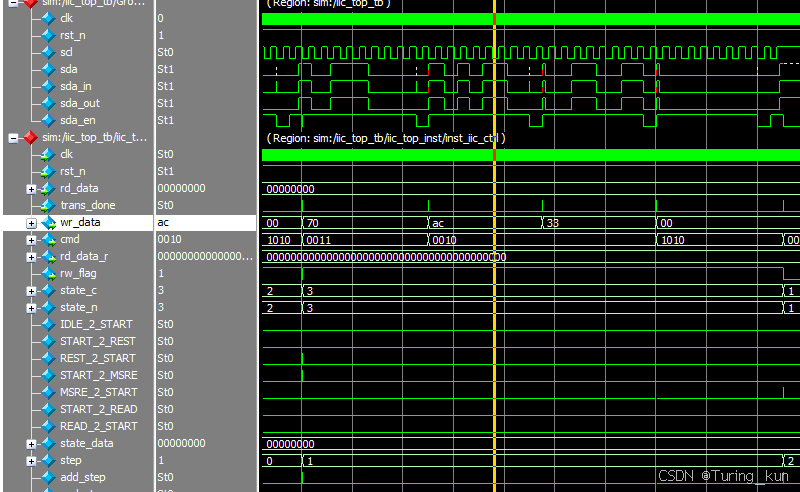

step计数器加一，进入第二步，发送读取温度命令第一字节为器件地址+写指令0为0x70，第二字节为读取温度命令0xAC，第三、四字节为命令后的参数数据0x33与0x00，停止信号正确，发送完成。

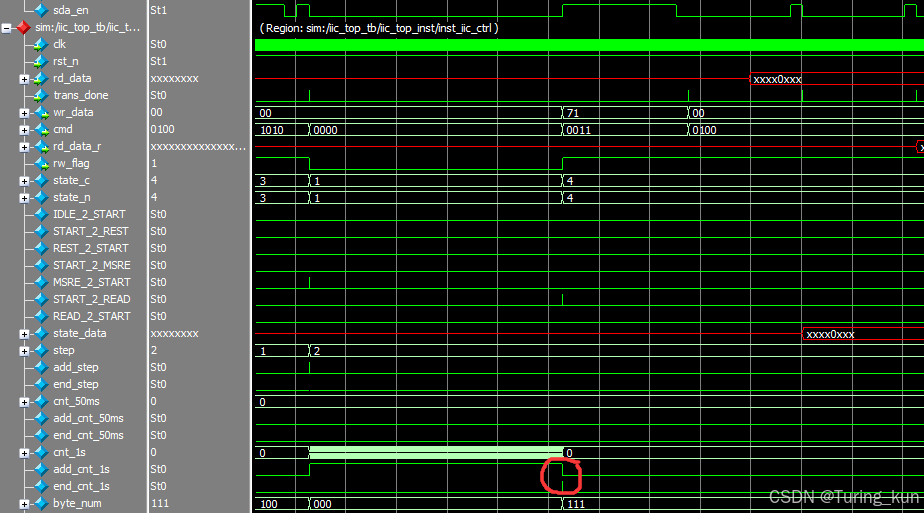

step计数器加一，1s计数器计数结束计数跳转至READ读取数据，先发送0x71，器件地址+1读操作，后续问读出数据，这里用的从机模型为EEPROM的模型，内部未写入数据，所以读不出数据。

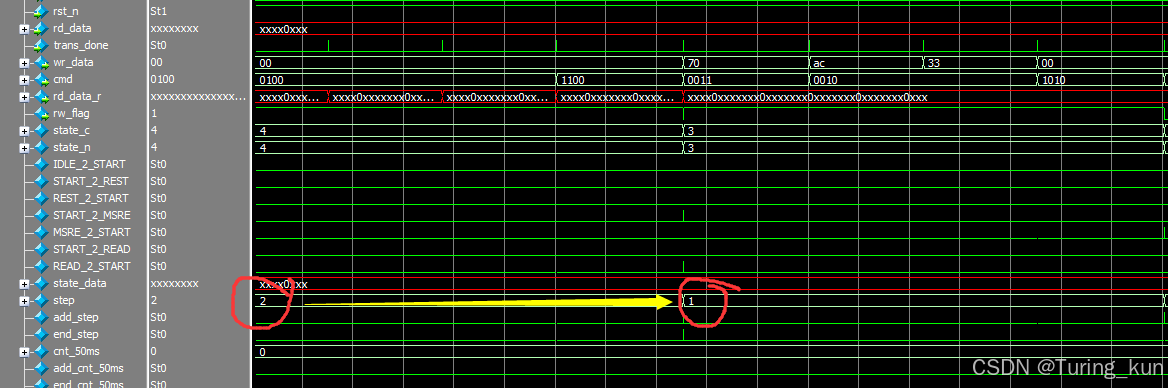

读完step置为1，重复读取的操作。仿真验证成功。
五、上板验证

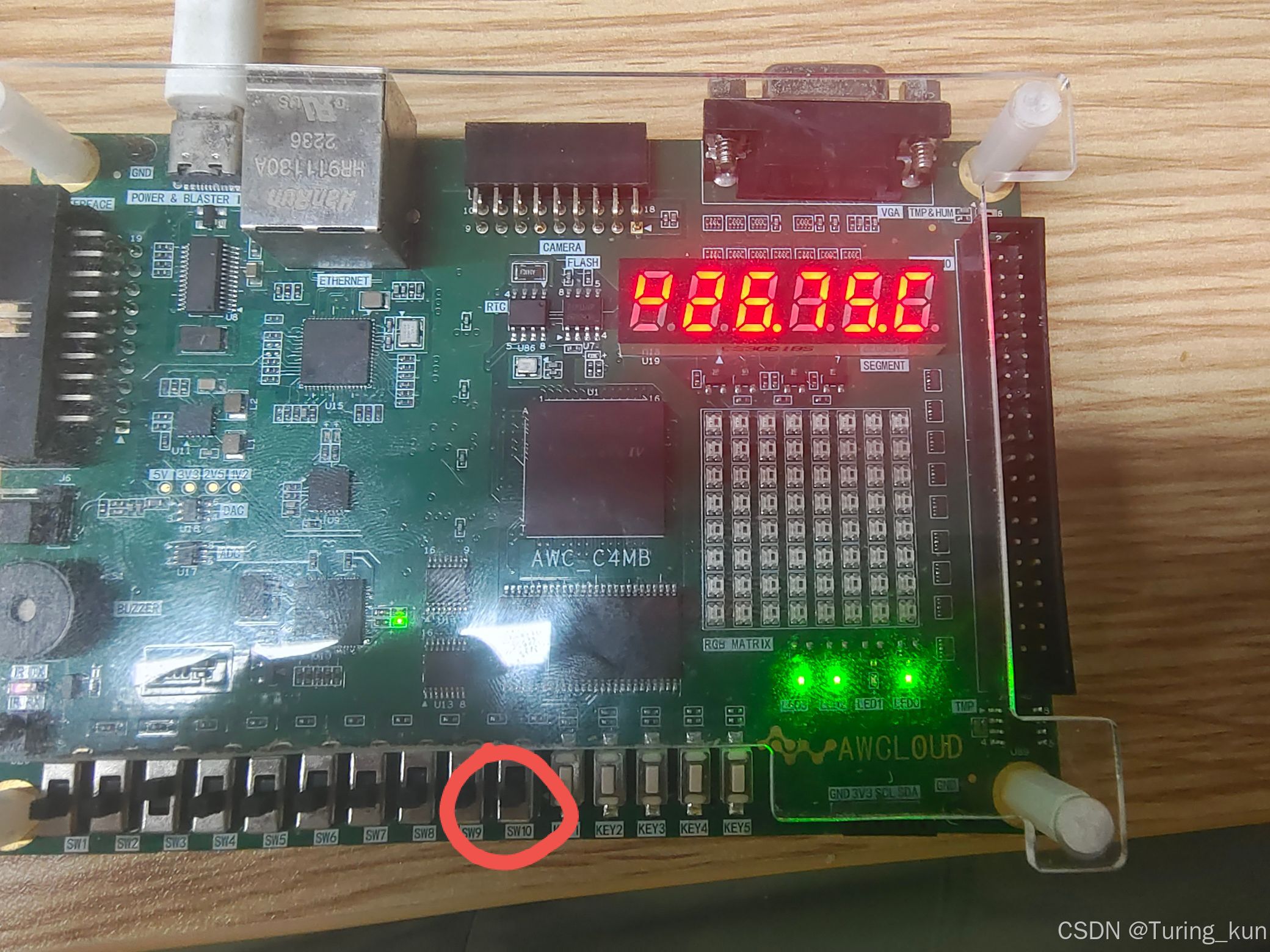

开关在下方为1，数码管显示温度，u表示+，C表示现在显示的是温度。

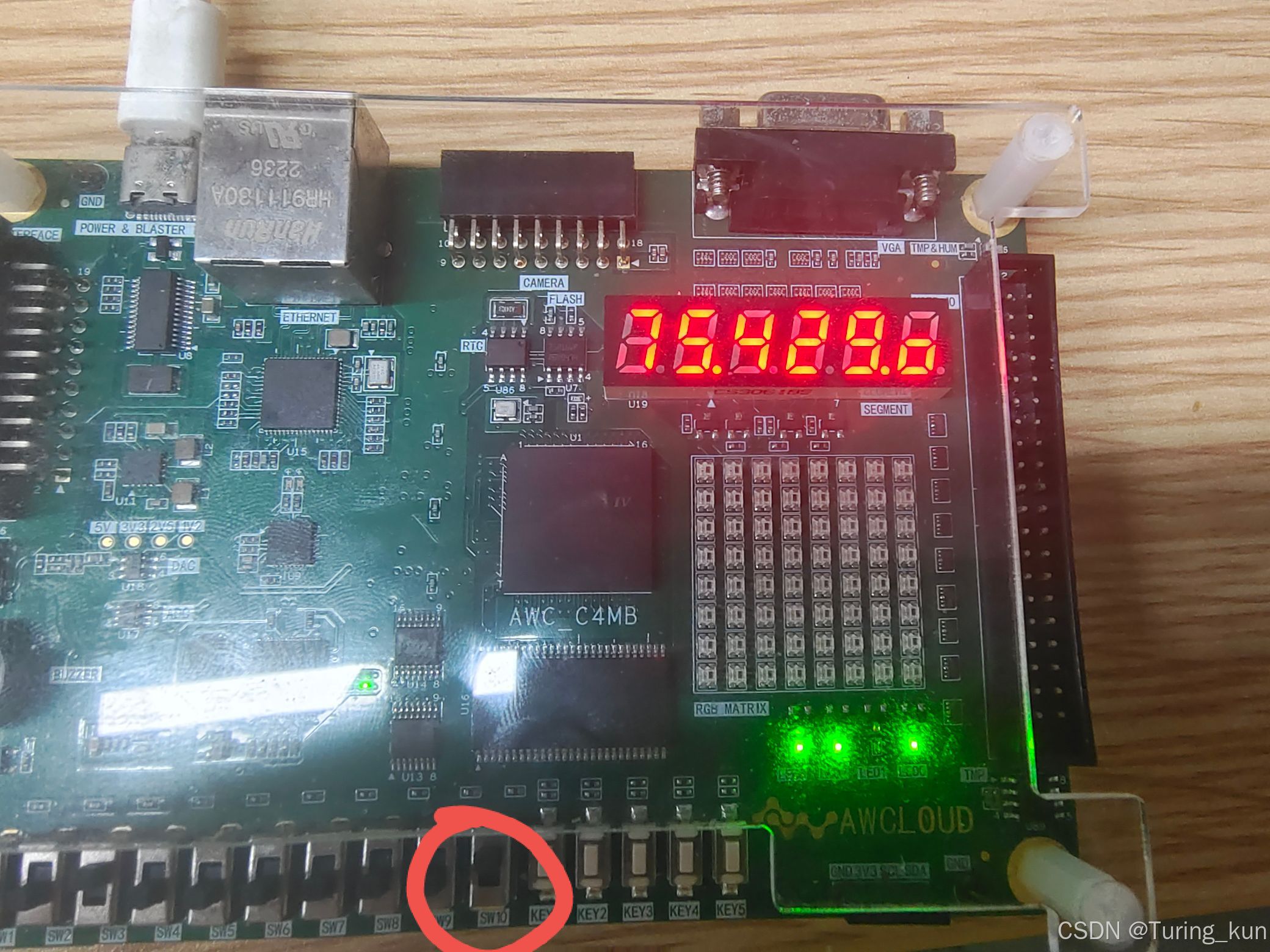

开关在上方为0，数码管显示湿度，o表示%，说明现在显示的为湿度。

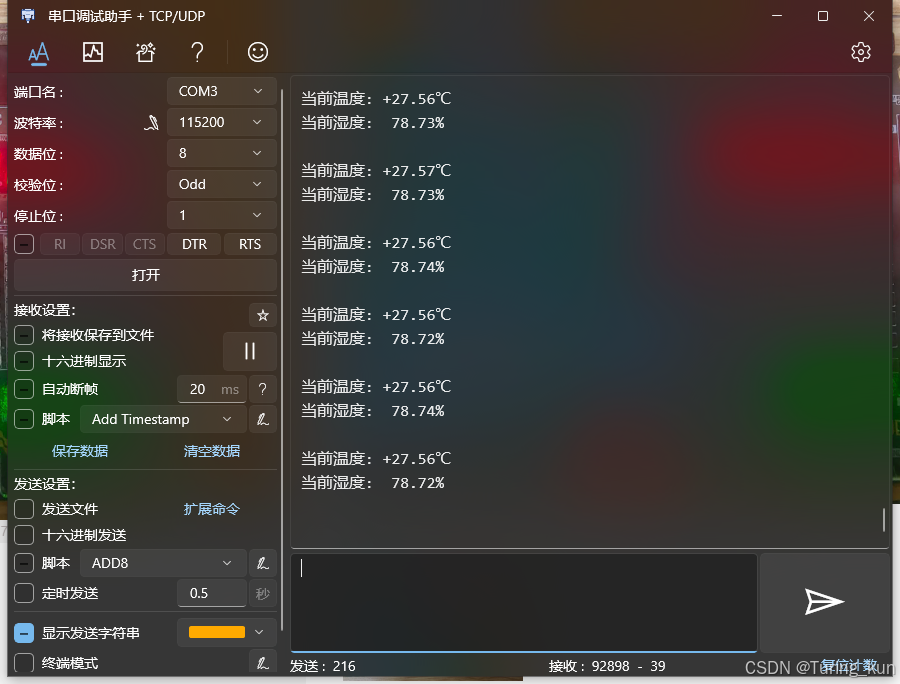

通过串口显示处温度和湿度，每1s发送一次。
video_20250721_194723
六、代码
top.v
module top (
input clk,
input rst_n,
input [0:0] sw,
//---------<数码管>-------------------------------------------------
output [5:0] sel,
output [7:0] dig,
//---------<iic>-------------------------------------------------
output scl,
inout sda
);
wire [39:0] rd_data_r;
wire [19:0] tm_data;
wire [19:0] hm_data;
//三态门
wire sda_in;
wire sda_out;
wire sda_en;
assign sda_in = sda;
assign sda = sda_en ? sda_out : 1'bz;
iic_top inst_iic_top(
.clk (clk),
.rst_n (rst_n),
.rd_data_r (rd_data_r),
.sda_in (sda_in),
.sda_out (sda_out),
.sda_en (sda_en),
.scl (scl)
);
data_ctrl inst_data_ctrl(
.clk ( clk ),
.rst_n ( rst_n ),
.rd_data_r( rd_data_r),
.tm_data ( tm_data ),
.hm_data ( hm_data )
);
sel_driver inst_sel_driver(
.clk (clk ),
.rst_n (rst_n ),
.sw (sw ),
.tm_data(tm_data),
.hm_data(hm_data),
.sel (sel ),
.dig (dig )
);
endmodule
iic_top.v
module iic_top (
input clk,
input rst_n,
output [39:0] rd_data_r,
//---------<iic>-------------------------------------------------
input sda_in,
output sda_out,
output sda_en,
output scl
);
wire [7:0] rd_data;
wire trans_done;
wire slave_ack;
wire rw_flag;
wire [3:0] cmd;
wire [7:0] wr_data;
iic_ctrl inst_iic_ctrl(
.clk ( clk ),
.rst_n ( rst_n ),
.rd_data ( rd_data ),
.trans_done( trans_done ),
.wr_data ( wr_data ),
.cmd ( cmd ),
.rd_data_r ( rd_data_r ),
.rw_flag ( rw_flag )
);
iic_driver inst_iic_driver (
.clk (clk ),
.rst_n (rst_n ),
.wr_data (wr_data ),
.cmd (cmd ),
.rw_flag (rw_flag ),
.sda_in (sda_in ),
.sda_out (sda_out ),
.sda_en (sda_en ),
.scl (scl ),
.rd_data (rd_data ),
.slave_ack (slave_ack ),
.trans_done(trans_done)
);
endmodule
iic_ctrl.v
module iic_ctrl(
input clk ,
input rst_n ,
input [7:0] rd_data ,
input trans_done ,
output reg [7:0] wr_data ,
output reg [3:0] cmd ,
output reg [39:0] rd_data_r ,
output reg rw_flag
);
//状态机
reg [2:0] state_c ;
reg [2:0] state_n ;
localparam IDLE = 3'd0,
START = 3'd1,
REST = 3'd2,
MSRE = 3'd3,
READ = 3'd4;
wire IDLE_2_START ,
START_2_REST ,
REST_2_START ,
START_2_MSRE ,
MSRE_2_START ,
START_2_READ ,
READ_2_START ;
reg [7:0] state_data;
//步骤计数
reg [1:0] step ;
wire add_step ;
wire end_step ;
//50ms计数
reg [21:0] cnt_50ms ;
wire add_cnt_50ms ;
wire end_cnt_50ms ;
parameter TIME_50ms = 2_500_000 ;
//1s计数器
reg [25:0] cnt_1s ;
wire add_cnt_1s ;
wire end_cnt_1s ;
parameter TIME_1s = 50_000_000;
//字节计数
reg [2:0] byte_num ;
reg [2:0] cnt_byte ;
wire add_cnt_byte ;
wire end_cnt_byte ;
always @(*)begin
case(state_c)
REST,MSRE : byte_num = 3'd4 ;
READ : byte_num = 3'd7 ;
default : byte_num = 3'd0 ;
endcase
end
//---------<step>-------------------------------------------------
//步骤计数器
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
step <= 2'd0;
end
else if(add_step)begin
if(end_step)begin
step <= 2'd1;
end
else begin
step <= step + 1'b1;
end
end
end
assign add_step = (REST_2_START || MSRE_2_START || READ_2_START);
assign end_step = add_step && step == 2;
//---------<cnt_50ms>-------------------------------------------------
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_50ms <= 22'd0;
end
else if(add_cnt_50ms)begin
if(end_cnt_50ms)begin
cnt_50ms <= 22'd0;
end
else begin
cnt_50ms <= cnt_50ms + 1'b1;
end
end
end
assign add_cnt_50ms = (state_c == IDLE);
assign end_cnt_50ms = add_cnt_50ms && cnt_50ms == (TIME_50ms - 1);
//---------<cnt_1s>-------------------------------------------------
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_1s <= 'd0;
end
else if(add_cnt_1s)begin
if(end_cnt_1s)begin
cnt_1s <= 'd0;
end
else begin
cnt_1s <= cnt_1s + 1'b1;
end
end
end
assign add_cnt_1s = (step == 2) && (state_c == START);
assign end_cnt_1s = add_cnt_1s && cnt_1s == (TIME_1s -1);
//---------<cnt_byte>-------------------------------------------------
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_byte <= 3'd0;
end
else if(add_cnt_byte)begin
if(end_cnt_byte)begin
cnt_byte <= 3'd0;
end
else begin
cnt_byte <= cnt_byte + 1'b1;
end
end
end
assign add_cnt_byte = trans_done && ((state_c == REST) || (state_c == MSRE) || (state_c == READ));
assign end_cnt_byte = add_cnt_byte && cnt_byte == (byte_num - 1);
//---------<State Machine>-------------------------------------------------
//第一段：同步时序描述状态转移
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
state_c <= IDLE;
end
else begin
state_c <= state_n;
end
end
//第二段：组合逻辑判断状态转移条件，描述状态转移规律
always @(*) begin
case(state_c)
IDLE : state_n = (IDLE_2_START) ? START : state_c;
START : begin
if(START_2_REST)begin
state_n = REST;
end
else if(START_2_MSRE)begin
state_n = MSRE;
end
else if(START_2_READ)begin
state_n = READ;
end
else begin
state_n = state_c;
end
end
REST : state_n = (REST_2_START) ? START : state_c;
MSRE : state_n = (MSRE_2_START) ? START : state_c;
READ : state_n = (READ_2_START) ? START : state_c;
default : state_n = state_c;
endcase
end
assign IDLE_2_START = (state_c == IDLE) && end_cnt_50ms;
assign START_2_REST = (state_c == START) && (step == 0) ;
assign REST_2_START = (state_c == REST) && end_cnt_byte;
assign START_2_MSRE = (state_c == START) && (step == 1) ;
assign MSRE_2_START = (state_c == MSRE) && end_cnt_byte;
assign START_2_READ = (state_c == START) && (step == 2) && end_cnt_1s;
assign READ_2_START = (state_c == READ) && end_cnt_byte;
//---------<wr_data cmd rw_flag>-------------------------------------------------
always @(*)begin
if(state_c == REST)begin
case(cnt_byte)
0 : begin wr_data = 8'h70 ; cmd = 4'b0011; rw_flag = 1'b1 ; end
1 : begin wr_data = 8'hbe ; cmd = 4'b0010; rw_flag = 1'b1 ; end
2 : begin wr_data = 8'h08 ; cmd = 4'b0010; rw_flag = 1'b1 ; end
3 : begin wr_data = 8'h00 ; cmd = 4'b1010; rw_flag = 1'b1 ; end
default : begin wr_data = 'd0 ; cmd = 'd0 ; rw_flag = 'd0 ; end
endcase
end
else if(state_c == MSRE)begin
case(cnt_byte)
0 : begin wr_data = 8'h70 ; cmd = 4'b0011; rw_flag = 1'b1 ; end
1 : begin wr_data = 8'hac ; cmd = 4'b0010; rw_flag = 1'b1 ; end
2 : begin wr_data = 8'h33 ; cmd = 4'b0010; rw_flag = 1'b1 ; end
3 : begin wr_data = 8'h00 ; cmd = 4'b1010; rw_flag = 1'b1 ; end
default : begin wr_data = 'd0 ; cmd = 'd0 ; rw_flag = 'd0 ; end
endcase
end
else if(state_c == READ)begin
case(cnt_byte)
0 : begin wr_data = 8'h71 ; cmd = 4'b0011; rw_flag = 1'b1 ; end
1 : begin wr_data = 8'h00 ; cmd = 4'b0100; rw_flag = 1'b1 ; end
2 : begin wr_data = 8'h00 ; cmd = 4'b0100; rw_flag = 1'b1 ; end
3 : begin wr_data = 8'h00 ; cmd = 4'b0100; rw_flag = 1'b1 ; end
4 : begin wr_data = 8'h00 ; cmd = 4'b0100; rw_flag = 1'b1 ; end
5 : begin wr_data = 8'h00 ; cmd = 4'b0100; rw_flag = 1'b1 ; end
6 : begin wr_data = 8'h00 ; cmd = 4'b1100; rw_flag = 1'b1 ; end
default : begin wr_data = 'd0 ; cmd = 'd0 ; rw_flag = 'd0 ; end
endcase
end
else begin
wr_data = 'd0;
cmd = 'd0;
rw_flag = 'd0;
end
end
//---------<rd_data_r state_data>-------------------------------------------------
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
rd_data_r <= 40'd0;
state_data <= 8'd0;
end
else if(cmd[2] && trans_done)begin
case (cnt_byte)
1 : state_data <= rd_data ;
2 : rd_data_r [39:32] <= rd_data ;
3 : rd_data_r [31:24] <= rd_data ;
4 : rd_data_r [23:16] <= rd_data ;
5 : rd_data_r [15:8 ] <= rd_data ;
6 : rd_data_r [7 :0 ] <= rd_data ;
endcase
end
else begin
rd_data_r <= rd_data_r;
state_data <= state_data;
end
end
endmodule
iic_driver.v
module iic_driver #(parameter SYS_CLK = 50_000_000,
IIC_RATE = 200_000)(
input clk ,
input rst_n ,
input [7:0] wr_data ,
input [3:0] cmd ,
input rw_flag ,
input sda_in ,
output reg sda_out ,
output reg sda_en ,
output reg scl ,
output reg [7:0] rd_data ,
output reg slave_ack ,
output trans_done
);
localparam CMD_START = 4'b0001, //开始命令
CMD_SEND = 4'b0010, //发送命令
CMD_RECV = 4'b0100, //接收命令
CMD_STOP = 4'b1000; //停止命令
//状态描述
localparam IDLE = 3'd0,
START = 3'd1,
SEND = 3'd2,
RECV = 3'd3,
R_ACK = 3'd4,
S_ACK = 3'd5,
STOP = 3'd6;
wire IDLE_2_START,
IDLE_2_SEND,
IDLE_2_RECV,
START_2_SEND,
START_2_RECV,
SEND_2_RACK,
RECV_2_SACK,
RACK_2_IDLE,
RACK_2_STOP,
SACK_2_IDLE,
SACK_2_STOP,
STOP_2_IDLE;
reg [2:0] state_c; //现态
reg [2:0] state_n; //次态
//时钟计数
reg [7:0] cnt_scl;
wire add_cnt_scl;
wire end_cnt_scl;
parameter CNT_SCL_MAX = SYS_CLK/IIC_RATE;
//bit计数
reg [2:0] cnt_bit;
wire add_cnt_bit;
wire end_cnt_bit;
parameter CNT_BIT_MAX = 4'd8;
//时钟计数器
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt_scl <= 0;
end
else if(add_cnt_scl)begin
if (end_cnt_scl) begin
cnt_scl <= 0;
end
else begin
cnt_scl <= cnt_scl + 1'b1;
end
end
else begin
cnt_scl <= cnt_scl;
end
end
assign add_cnt_scl = (state_c !== IDLE);
assign end_cnt_scl = add_cnt_scl && (cnt_scl == (CNT_SCL_MAX -1));
//bit计数器
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
cnt_bit <= 0;
end
else if(add_cnt_bit)begin
if(end_cnt_bit)begin
cnt_bit <= 0;
end
else begin
cnt_bit <= cnt_bit + 1'b1;
end
end
else begin
cnt_bit <= cnt_bit;
end
end
assign add_cnt_bit = end_cnt_scl && (state_c == SEND || state_c == RECV);
assign end_cnt_bit = add_cnt_bit && (cnt_bit == (CNT_BIT_MAX-1));
//状态机一段
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
state_c <= IDLE;
end else begin
state_c <= state_n;
end
end
//状态机二段
always @(*)begin
case(state_c)
IDLE: begin
if (IDLE_2_START) begin
state_n = START;
end
else if(IDLE_2_SEND)begin
state_n = SEND;
end
else if(IDLE_2_RECV)begin
state_n = RECV;
end
else begin
state_n = state_c;
end
end
START: begin
if (START_2_SEND) begin
state_n = SEND;
end
else if(START_2_RECV)begin
state_n = RECV;
end
else begin
state_n = state_c;
end
end
SEND: state_n = (SEND_2_RACK) ? R_ACK : state_c;
RECV: state_n = (RECV_2_SACK) ? S_ACK : state_c;
R_ACK: begin
if (RACK_2_IDLE) begin
state_n = IDLE;
end
else if(RACK_2_STOP)begin
state_n = STOP;
end
else begin
state_n = state_c;
end
end
S_ACK: begin
if (SACK_2_IDLE) begin
state_n = IDLE;
end
else if(SACK_2_STOP)begin
state_n = STOP;
end
else begin
state_n = state_c;
end
end
STOP: state_n = (STOP_2_IDLE) ? IDLE : state_c;
default : state_n = state_c;
endcase
end
//描述转移条件
assign IDLE_2_START = (state_c == IDLE) && (rw_flag) && cmd[0];
assign IDLE_2_SEND = (state_c == IDLE) && (rw_flag) && !cmd[0] && cmd[1];
assign IDLE_2_RECV = (state_c == IDLE) && (rw_flag) && !cmd[0] && cmd[2];
assign START_2_SEND = (state_c == START) && (end_cnt_scl) && cmd[1];
assign START_2_RECV = (state_c == START) && (end_cnt_scl) && cmd[2];
assign SEND_2_RACK = (state_c == SEND) && (end_cnt_bit) ;
assign RECV_2_SACK = (state_c == RECV) && (end_cnt_bit) ;
assign RACK_2_IDLE = (state_c == R_ACK) && (end_cnt_scl) && !cmd[3];
assign SACK_2_IDLE = (state_c == S_ACK) && (end_cnt_scl) && !cmd[3];
assign RACK_2_STOP = (state_c == R_ACK) && (end_cnt_scl) && cmd[3];
assign SACK_2_STOP = (state_c == S_ACK) && (end_cnt_scl) && cmd[3];
assign STOP_2_IDLE = (state_c == STOP) && (end_cnt_scl) ;
//scl描述
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
scl <= 1'b1;
end
else if(state_c != IDLE)begin
if(cnt_scl < ((CNT_SCL_MAX-1) >> 1))begin
scl <= 1'b0;
end
else begin
scl <= 1'b1;
end
end
else begin
scl <= scl;
end
end
//描述数据
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
sda_out <= 1'b1;
sda_en <= 1'b0;
rd_data <= 0;
slave_ack <= 1;
end
else begin
case(state_c)
IDLE: begin
sda_out <= 1'b1;
sda_en <= 1'b0;
end
START: begin
sda_en <= 1'b1;
if(cnt_scl >= (((CNT_SCL_MAX-1) >> 1) + ((CNT_SCL_MAX-1) >>2)))begin
sda_out <= 1'b0;
end
else begin
sda_out <= 1'b1;
end
end
SEND: begin
sda_en <= 1'b1;
if(cnt_scl == ((CNT_SCL_MAX-1)>>2))
sda_out <= wr_data[7-cnt_bit];
end
RECV: begin
sda_en <= 1'b0;
sda_out <= 1'b0;
if(cnt_scl == ((CNT_SCL_MAX-1) >>1)+((CNT_SCL_MAX-1) >>2))begin
rd_data[7-cnt_bit] <= sda_in;
end
end
R_ACK: begin
sda_en <= 1'b0;
sda_out <= 1'b0;
if(cnt_scl == ((CNT_SCL_MAX-1) >>1)+((CNT_SCL_MAX-1) >>2))
slave_ack <= sda_in;
end
S_ACK: begin
sda_en <= 1'b1;
sda_out <= cmd[3] ? 1'b1 : 1'b0;
end
STOP: begin
sda_en <= 1'b1;
if(cnt_scl == ((CNT_SCL_MAX-1) >>2))begin
sda_out <= 1'b0;
end
else if(cnt_scl == ((CNT_SCL_MAX-1) >>1)+((CNT_SCL_MAX-1) >>2))begin
sda_out <= 1'b1;
end
else begin
sda_out <= sda_out;
end
end
endcase
end
end
assign trans_done = RACK_2_IDLE || SACK_2_IDLE ||STOP_2_IDLE;
endmodule
tx_top.v
module tx_top (
input clk ,
input rst_n ,
input [1:0] sw ,
input [19:0]tm_data ,
input [19:0]hm_data ,
input data_done ,
output tx
);
wire [7:0] tx_data ;
wire tx_done ;
wire tx_start;
tx_ctrl inst_tx_ctrl(
.clk (clk ),
.rst_n (rst_n ),
.tx_done (tx_done ),
.tm_data (tm_data ),
.hm_data (hm_data ),
.data_done (data_done),
.tx_start (tx_start ),
.tx_data (tx_data )
);
uart_tx inst_uart_tx(
.clk (clk ),
.rst_n (rst_n ),
.tx_data (tx_data ),
.tx_start (tx_start),
.sw (sw ),
.tx (tx ),
.tx_done (tx_done )
);
endmodule
tx_ctrl.v
module tx_ctrl (
input clk ,
input rst_n ,
input tx_done ,
input [19:0] tm_data ,
input [19:0] hm_data ,
input data_done ,
output reg tx_start ,
output reg [ 7:0] tx_data
);
//reg [7:0] tx_data_r ;
//字节计数器
reg [5:0] cnt_byte ;
wire add_cnt_byte ;
wire end_cnt_byte ;
reg cnt_byte_flg ;
wire byte_flg ;
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_byte <= 'd0;
end
else if(add_cnt_byte)begin
if(end_cnt_byte)begin
cnt_byte <= 'd0;
end
else begin
cnt_byte <= cnt_byte + 1'b1;
end
end
end
assign add_cnt_byte = tx_done;
assign end_cnt_byte = add_cnt_byte && cnt_byte == 39-1;
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_byte_flg <= 'd0;
end
else if(data_done)begin
cnt_byte_flg <= 'd1;
end
else if(end_cnt_byte)begin
cnt_byte_flg <= 'd0;
end
end
//1s计数器
reg [25:0] cnt_1s ;
wire add_cnt_1s;
wire end_cnt_1s;
localparam TIME_1s = 50_000_000;
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_1s <= 'd0;
end
else if(add_cnt_1s)begin
if(end_cnt_1s)begin
cnt_1s <= 'd0;
end
else begin
cnt_1s <= cnt_1s + 1'b1;
end
end
end
assign add_cnt_1s = end_cnt_byte;
assign end_cnt_1s = add_cnt_1s && cnt_1s == (TIME_1s - 1);
assign byte_flg = add_cnt_1s ? 1'b0 : (end_cnt_1s ? 1'b1 : byte_flg);
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
tx_data <= 0;
tx_start <= 0;
end
else if(cnt_byte_flg) begin
tx_start <= 1'b1;
case(cnt_byte)
0 : tx_data <= 8'h0a;
1 : tx_data <= 8'hb5;
2 : tx_data <= 8'hb1;
3 : tx_data <= 8'hc7;
4 : tx_data <= 8'hb0;
5 : tx_data <= 8'hce;
6 : tx_data <= 8'hc2;
7 : tx_data <= 8'hb6;
8 : tx_data <= 8'hc8;
9 : tx_data <= 8'h3a;
10 : tx_data <= 8'h20;
11 : tx_data <= (tm_data[19:16] == 4'ha) ? 8'h2b : 8'h2d;
12 : tx_data <= tm_data[15:12] + 8'd48;
13 : tx_data <= tm_data[11:8] + 8'd48;
14 : tx_data <= 8'h2e;
15 : tx_data <= tm_data[7:4] + 8'd48;
16 : tx_data <= tm_data[3:0] + 8'd48;
17 : tx_data <= 8'ha1;
18 : tx_data <= 8'he6;
19 : tx_data <= 8'h0d;
20 : tx_data <= 8'h0a;
21 : tx_data <= 8'hb5;
22 : tx_data <= 8'hb1;
23 : tx_data <= 8'hc7;
24 : tx_data <= 8'hb0;
25 : tx_data <= 8'hca;
26 : tx_data <= 8'haa;
27 : tx_data <= 8'hb6;
28 : tx_data <= 8'hc8;
29 : tx_data <= 8'h3a;
30 : tx_data <= 8'h20;
31 : tx_data <= 8'h20;
32 : tx_data <= hm_data[19:16] + 8'd48;
33 : tx_data <= hm_data[15:12] + 8'd48;
34 : tx_data <= 8'h2e;
35 : tx_data <= hm_data[11:8] + 8'd48;
36 : tx_data <= hm_data[7:4] + 8'd48;
37 : tx_data <= 8'h25;
38 : tx_data <= 8'h0a;
default : tx_data <= 8'h0;
endcase
end
else begin
tx_data <= 8'h0;
tx_start <= 8'h0;
end
end
endmodule
uart_tx.v
module uart_tx (
input clk ,
input rst_n ,
input [7:0] tx_data ,
input tx_start,
input [1:0] sw ,
output reg tx ,
output tx_done
);
//奇偶校验位
wire tx_check;
//波特率计数器参数
reg [12:0] cnt;
reg add_cnt;
wire end_cnt;
//bit计数器参数
reg [3:0] cnt_bit;
wire add_cnt_bit;
wire end_cnt_bit;
reg [12:0] baud;
reg [10:0] data;//数据寄存器
always @(*) begin
case(sw[1:0])
2'b00: baud = 5208; //9600波特率
2'b01: baud = 3472; //14400波特率
2'b10: baud = 1302; //38400波特率
2'b11: baud = 434; //115200波特率
default: baud = 5208;
endcase
end
//波特率计数器
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
cnt <= 0;
end
else if(add_cnt)begin
if(end_cnt)begin
cnt <= 0;
end
else begin
cnt <= cnt + 1;
end
end
else begin
cnt <= cnt;
end
end
assign end_cnt = add_cnt && (cnt == baud-1)||(cnt_bit == 4'd10 && cnt == ((baud-1)>>1));
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
add_cnt <= 1'b0;
end
else if(tx_start)begin
add_cnt <= 1'b1;
end
else if(end_cnt_bit||(cnt_bit == 4'd10 && cnt == ((baud-1)>>1)))begin
add_cnt <= 1'b0;
end
end
//bit计数器
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
cnt_bit <= 0;
end
else if(add_cnt_bit)begin
if(end_cnt_bit)begin
cnt_bit <= 0;
end
else begin
cnt_bit <= cnt_bit + 1;
end
end
else begin
cnt_bit <= cnt_bit;
end
end
assign add_cnt_bit = end_cnt;
assign end_cnt_bit = add_cnt_bit && cnt_bit == 4'd11-1;
assign tx_check = ~^tx_data;
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
data<=11'b11111111111;
end
else if(tx_start)begin
data<={1'b1,tx_check,tx_data,1'b0}; //数据加启示位
end
else begin
data<=data;
end
end
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
tx<=1'b1;
end
else if(end_cnt)begin
tx<=data[cnt_bit];
end
else if(end_cnt_bit)begin
tx<=1'b1;
end
else begin
tx<=tx;
end
end
assign tx_done = end_cnt_bit;
endmodule
data_ctrl.v
module data_ctrl (
input clk ,
input rst_n ,
input [39:0] rd_data_r ,
output[19:0] tm_data ,
output[19:0] hm_data
);
//湿度数据
wire [16:0] hm_data_r ;
wire [3:0] hm_b001 ;//小数点后三位
wire [3:0] hm_b01 ;//小数点后二位
wire [3:0] hm_b1 ;//小数点后一位
wire [3:0] hm_1 ;//个位
wire [3:0] hm_10 ;//十位
//温度数据
wire [16:0] tm_data_rr ;
wire [16:0] tm_data_r ;
wire [3:0] tm_sign ;//符号（温度正负）
wire [3:0] tm_b01 ;//小数点后二位
wire [3:0] tm_b1 ;//小数点后一位
wire [3:0] tm_1 ;//个位
wire [3:0] tm_10 ;//十位
assign hm_data_r = rd_data_r[39:20]* 10_0000 /41'h10_0000;
assign tm_data_rr= rd_data_r[19:0] * 2_0000 /41'h10_0000;
assign tm_data_r = (tm_data_rr >= 5000) ? (tm_data_rr-5000) : (5000-tm_data_rr);
assign tm_sign = (tm_data_rr >= 5000) ? 4'hA : 4'hB;
assign hm_b001 = hm_data_r%10;
assign hm_b01 = hm_data_r/10%10;
assign hm_b1 = hm_data_r/100%10;
assign hm_1 = hm_data_r/1000%10;
assign hm_10 = hm_data_r/10000;
assign tm_b01 = tm_data_r%10;
assign tm_b1 = tm_data_r/10%10;
assign tm_1 = tm_data_r/100%10;
assign tm_10 = tm_data_r/1000;
assign hm_data = {hm_10,hm_1,hm_b1,hm_b01,hm_b001};
assign tm_data = {tm_sign,tm_10,tm_1,tm_b1,tm_b01};
endmodule
sel_driver.v
module sel_driver(
input clk ,
input rst_n ,
input [0:0] sw ,
input [19:0] tm_data ,
input [19:0] hm_data ,
output reg [5:0] sel , //片选
output reg [7:0] dig //段选
);
parameter zero = 7'b100_0000,
one = 7'b111_1001,
two = 7'b010_0100,
three= 7'b011_0000,
four = 7'b001_1001,
five = 7'b001_0010,
six = 7'b000_0010,
seven= 7'b111_1000,
eight= 7'b000_0000,
nine = 7'b001_0000,
A = 7'b001_1101, //显示正号
B = 7'b010_1011, //负号
C = 7'b100_0110, //摄氏度符号C
o = 7'b010_0011; //o代表%
parameter TIME_20us=1000; //数码管切换
reg [9:0] cnt;
wire add_cnt;
wire end_cnt;
reg dot; //小数点
reg [3:0] data; //寄存数字
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
cnt=0;
end
else if(add_cnt)begin
if(end_cnt)begin
cnt<=0;
end
else begin
cnt<=cnt+1;
end
end
else begin
cnt<=cnt;
end
end
assign add_cnt=1'b1;
assign end_cnt=add_cnt&&cnt==TIME_20us-1;
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
sel<=6'b011_111;
end
else if(end_cnt)begin
sel<={sel[0],sel[5:1]};
end
else begin
sel<=sel;
end
end
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
dot<=1'b1;
data<=4'hf;
end
else begin
case(sel)
6'b011_111:begin data<= sw[0] ? 4'hC : 4'hD ; dot<=1'b1;end
6'b101_111:begin data<= sw[0] ? tm_data[3:0] : hm_data[3:0] ; dot<=1'b0;end
6'b110_111:begin data<= sw[0] ? tm_data[7:4] : hm_data[7:4] ; dot<=1'b1;end
6'b111_011:begin data<= sw[0] ? tm_data[11:8] : hm_data[11:8] ; dot<= sw[0] ? 1'b0 : 1'b1;end
6'b111_101:begin data<= sw[0] ? tm_data[15:12] : hm_data[15:12] ; dot<= sw[0] ? 1'b1 : 1'b0;end
6'b111_110:begin data<= sw[0] ? tm_data[19:16] : hm_data[19:16] ; dot<=1'b1;end
default :begin data<=4'hf ; dot<=1'b1;end
endcase
end
end
always @(*)begin
if(!rst_n)begin
dig<=8'hff;
end
else begin
case(data)
4'd0 : dig<={dot,zero };
4'd1 : dig<={dot,one };
4'd2 : dig<={dot,two };
4'd3 : dig<={dot,three};
4'd4 : dig<={dot,four };
4'd5 : dig<={dot,five };
4'd6 : dig<={dot,six };
4'd7 : dig<={dot,seven};
4'd8 : dig<={dot,eight};
4'd9 : dig<={dot,nine };
4'hA : dig<={dot,A };
4'hB : dig<={dot,B };
4'hC : dig<={dot,C };
4'hD : dig<={dot,o };
default : dig<=8'hff;
endcase
end
end
endmodule
七、总结
IIC控制AHT20相对来说比较简单，主要考验对IIC协议掌握的程度；AHT20采集的湿度数据为相对湿度，会受到温度的影响，故不会常用；本次的项目为一次练手项目，为个人全程自主完成。
