一、概述

1.1 背景介绍：从“看见”到“看懂”

在上一篇文章中，我们成功地为应用程序安装了“眼睛”——集成了OpenCV并实现了图像的加载与显示。现在，我们的程序已经能够“看见”螺丝了。然而，仅仅看见是不够的，机器视觉的核心价值在于能像人一样“看懂”图像，从中提取出有用的信息。

本篇文章的核心任务，就是实现从“看见”到“看懂”的第一次跨越。我们将利用OpenCV强大的图像处理能力，编写第一个真正的视觉算法——自动测量螺丝的尺寸。这是一种经典的、非接触式的测量应用，在工业生产中非常常见。通过这个实战，读者将直观地感受到传统视觉算法是如何通过一系列步骤，从像素中提取出几何信息的。

1.2 学习目标

通过本篇的学习，读者将能够：

1. 掌握图像预处理的基本技术，如灰度转换和二值化，这是让计算机能够“理解”图像的关键步骤。
2. 学习并实践OpenCV中一个核心的算法——轮廓发现（Contour Finding）。
3. 利用发现的轮廓，计算其最小外接矩形（Min Area Rect），从而精确地获得螺丝的长度和宽度。
4. 将计算出的尺寸信息和判定结果，通过信号传递回QML界面进行显示。

二、图像预处理：让目标更突出

计算机不像人眼那样智能，一张彩色的原始图像对它来说只是一堆复杂的RGB像素值。为了让计算机能够轻松地识别出我们感兴趣的目标（螺丝），必须先对图像进行预处理，其核心目的就是简化图像，增强目标特征，减弱背景干扰。

【例6-1】 图像灰度化与二值化。

1. 修改Backend (backend.cpp)
我们将继续在Backend::startScan()函数中进行修改。在加载图像之后，增加灰度转换和二值化的步骤。

// backend.cpp
#include "backend.h"
// ... (之前的include保持不变)

// ... (matToQImage辅助函数保持不变)

Backend::Backend(QObject *parent) : QObject(parent) {}

void Backend::startScan()
{
    // ... (加载图像的代码保持不变)
    QString imagePath = QDir::currentPath() + "/../../dataset/screw/test/scratch_head/000.png";
    cv::Mat sourceMat = cv::imread(imagePath.toStdString());
    if (sourceMat.empty()) { /* ... 错误处理 ... */ return; }

    emit statusMessageChanged("图像加载成功，开始预处理...");

    // --- 1. 灰度转换 ---
    // 将BGR彩色图像转换为单通道的灰度图像
    cv::Mat grayMat;
    cv::cvtColor(sourceMat, grayMat, cv::COLOR_BGR2GRAY);

    // --- 2. 二值化 ---
    // 将灰度图像转换为只有黑白两种颜色的二值图像
    // 此处使用OTSU方法自动寻找最佳阈值
    cv::Mat binaryMat;
    cv::threshold(grayMat, binaryMat, 0, 255, cv::THRESH_BINARY_INV | cv::THRESH_OTSU);

    // 为了在UI上直观展示处理结果，我们暂时只显示二值化后的图像
    QImage imageQ = matToQImage(binaryMat);
    if (imageQ.isNull()){ /* ... 错误处理 ... */ return; }

    m_imageProvider->updateImage(imageQ);
    emit imageReady("screw_processed");
    emit statusMessageChanged("图像预处理完成！");
}

2. 运行结果

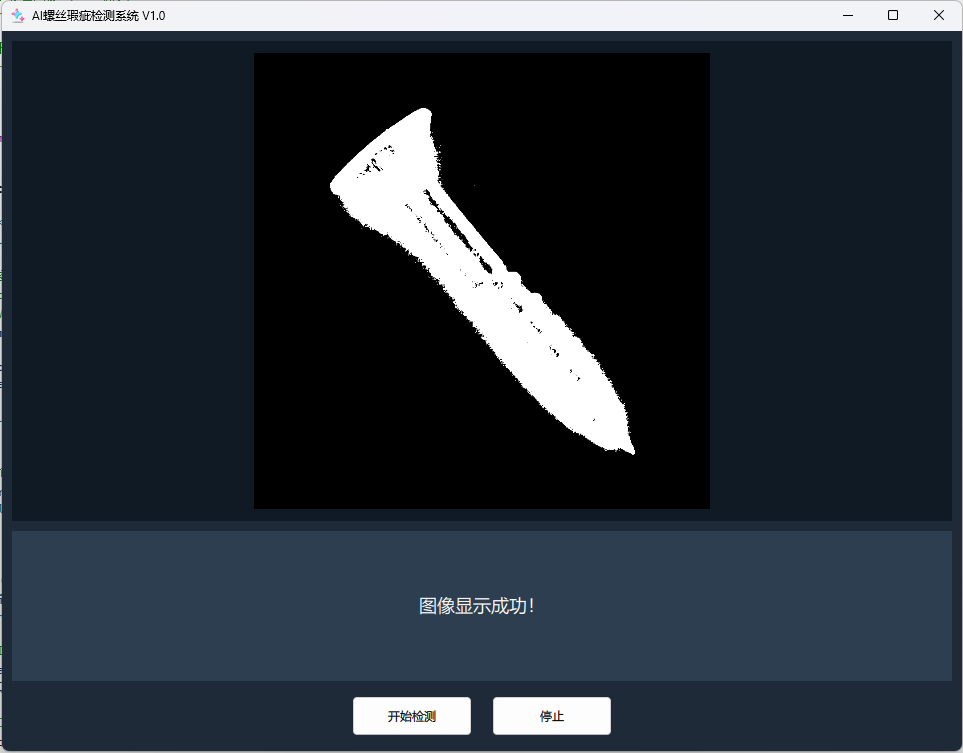

再次运行程序并点击“开始检测”，现在界面上显示的不再是原始的彩色螺丝图片，而是一张清晰的黑白轮廓图。在这张图中，螺丝主体是白色（像素值为255），背景是黑色（像素值为0），目标物被完美地凸显了出来。

关键代码分析:
(1) cv::cvtColor(...): OpenCV中用于色彩空间转换的函数。cv::COLOR_BGR2GRAY是一个预定义的常量，表示从BGR色彩空间转换到灰度空间。
(2) cv::threshold(...): 二值化函数。它将图像中所有像素值大于阈值的像素设为一个值（如255），小于等于阈值的设为另一个值（如0）。
(3) THRESH_BINARY_INV: 表示反向二值化。因为我们的螺丝比背景暗，普通二值化后螺丝会变黑。使用反向二值化，可以让暗的螺丝变成白色，方便后续处理。
(4) THRESH_OTSU: 这是一个非常智能的标志。当使用它时，我们传递的阈值参数（这里是0）会被忽略，threshold函数会自动计算出一个最优的全局阈值来分割前景和背景。这对于光照不均的场景非常有效。

三、轮廓发现与尺寸测量

经过预处理后，图像中的螺丝已经变成了一个清晰的白色区域。现在，我们可以让OpenCV去“寻找”这个白色区域的边界，这个边界就是轮廓。

【例6-2】 寻找轮廓并计算最小外接矩形。

1. 修改Backend (backend.cpp)
在二值化之后，加入轮廓发现和几何计算的逻辑。

// backend.cpp
// ...
#include <vector> // C++标准库，用于存储轮廓

// ... (matToQImage辅助函数)

void Backend::startScan()
{
    // ... (加载图像、灰度化、二值化的代码保持不变) ...
    cv::Mat sourceMat = cv::imread(...);
    cv::Mat binaryMat;
    // ... cv::threshold(...) ...

    emit statusMessageChanged("预处理完成，开始寻找轮廓...");

    // --- 3. 轮廓发现 ---
    std::vector<std::vector<cv::Point>> contours;
    cv::findContours(binaryMat, contours, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_SIMPLE);

    // 假设最大轮廓就是我们的螺丝
    if (contours.empty()) {
        emit statusMessageChanged("错误：未在图像中找到任何轮廓！");
        return;
    }

    // 寻找面积最大的轮廓
    double maxArea = 0;
    int maxAreaIdx = -1;
    for (int i = 0; i < contours.size(); i++) {
        double area = cv::contourArea(contours[i]);
        if (area > maxArea) {
            maxArea = area;
            maxAreaIdx = i;
        }
    }

    if (maxAreaIdx == -1) {
        // ... 错误处理
        return;
    }

    // --- 4. 尺寸测量 ---
    // 计算最大轮廓的最小外接矩形
    cv::RotatedRect rotatedRect = cv::minAreaRect(contours[maxAreaIdx]);

    // 获取矩形的尺寸。注意：width和height不一定是物理的长和宽
    cv::Size2f rectSize = rotatedRect.size;
    float width = std::min(rectSize.width, rectSize.height);
    float length = std::max(rectSize.width, rectSize.height);

    qDebug() << "Measured dimensions (pixels): Length =" << length << ", Width =" << width;
    QString resultMessage = QString("测量结果: 长度= %1 px, 宽度= %2 px").arg(length, 0, 'f', 2).arg(width, 0, 'f', 2);

    // --- 5. 结果可视化 ---
    // 为了直观展示，我们在原始彩色图上把轮廓和矩形画出来
    // 获取矩形的四个顶点
    cv::Point2f vertices[4];
    rotatedRect.points(vertices);
    // 将轮廓和矩形画在sourceMat上
    cv::drawContours(sourceMat, contours, maxAreaIdx, cv::Scalar(0, 255, 0), 2); // 绿色轮廓
    for (int i = 0; i < 4; i++) {
        cv::line(sourceMat, vertices[i], vertices[(i + 1) % 4], cv::Scalar(0, 0, 255), 2); // 红色矩形
    }

    // 将带有绘制结果的图像发送到UI
    QImage imageQ = matToQImage(sourceMat);
    m_imageProvider->updateImage(imageQ);
    emit imageReady("screw_processed");
    emit statusMessageChanged(resultMessage);
}

2. 运行结果

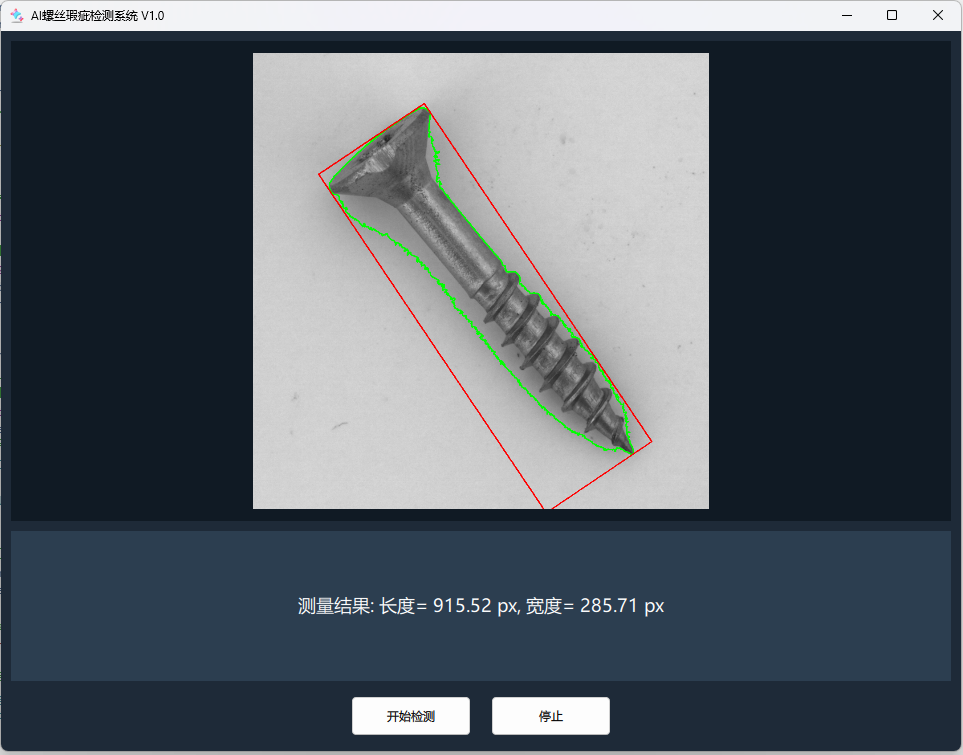

点击“开始检测”后，界面上将显示原始的彩色螺丝图片，但上面已经叠加了绿色的轮廓线和红色的最小外接矩形。同时，状态栏会显示出计算出的像素尺寸。

关键代码分析:
(1) cv::findContours(...): OpenCV中用于寻找轮廓的核心函数。
- binaryMat: 输入必须是二值图像。
- contours: 输出参数，一个存储向量的向量集（std::vector<std::vector<cv::Point>>），用于存储所有找到的轮廓。每个轮廓本身是一个由点（cv::Point）组成的向量。
- cv::RETR_EXTERNAL: 表示只检测最外层的轮廓，忽略内部的孔洞，这对于我们的需求是最高效的。
- cv::CHAIN_APPROX_SIMPLE: 一种轮廓点的压缩算法，只保留轮廓的端点，可以节省大量内存。
(2) cv::contourArea(...): 计算一个轮廓所包围的面积。我们通过遍历所有轮廓并比较面积，来找到最大的那个，并假定它就是我们的目标螺丝。
(3) cv::minAreaRect(...): 计算并返回一个包围轮廓点的、面积最小的旋转矩形（cv::RotatedRect）。这个矩形能够紧密地贴合倾斜的目标。
(4) rotatedRect.size: cv::RotatedRect对象包含中心点、角度和尺寸（cv::Size2f）信息。size的width和height不保证哪个是长哪个是短，因此我们用std::min和std::max来获取物理上的宽度和长度。
(5) cv::drawContours(...) 和 cv::line(...): 用于在图像上进行绘制的函数，非常适合在调试和结果展示时，将算法的中间结果可视化。

四、总结与展望

在本篇文章中，我们成功地实现了第一个真正的机器视觉算法。通过图像预处理（灰度、二值化）、核心算法（轮廓发现）和 几何计算（最小外接矩形）这一经典流程，我们让程序从一张普通的图片中精确地提取出了螺丝的像素尺寸。

我们不仅学习了几个关键的OpenCV函数，更重要的是，我们建立了一套解决此类问题的思维框架。然而，读者可能已经发现，这种方法虽然能测量尺寸，但对于识别表面划痕、锈斑等纹理类、无固定形状的瑕疵却无能为力。

这正是传统视觉算法的局限性所在，也为我们引入更强大的AI技术埋下了伏笔。在下一篇文章【《使用Qt Quick从零构建AI螺丝瑕疵检测系统》——7. AI赋能(上)：训练你自己的YOLOv8瑕疵检测模型】中，我们将进入深度学习领域，亲手训练一个能够“认识”多种瑕疵的AI模型。
