lumerical——布拉格光栅（Bragg gratings）（1）

一、结构

        波导布拉格光栅本质上是一种"光学波长筛子"——通过在直波导（如光纤或集成光路）内部制造纳米级周期性折射率调制（相当于每隔固定距离刻一道"光学刻痕"），使得当光传播时，只有满足布拉格条件（λ=2nΛ）的特定波长会因相干叠加被强烈反射，就像面对一面智能镜子，而其他波长则直接透射。这种周期性结构形成了一维光子带隙（即针对特定波长范围的光禁止传播），其原理类似于晶体对X射线的布拉格衍射，但限制在一维空间实现。作为介电镜（不依赖金属反射的光学反射镜），它能以极高效率（>99%）和窄带宽（可小于0.1nm）实现波长选择，因此成为波分复用系统中的关键滤光片、激光器的波长锁定元件以及高精度传感器的核心部件，其性能由光栅周期Λ、折射率调制深度Δn和作用长度L共同决定。

主要用作"光学筛子"，例如：

• 在光纤通信中分离不同颜色的信号
• 在激光器中锁定特定波长
• 在传感中检测波长变化（如温度/应力测量）

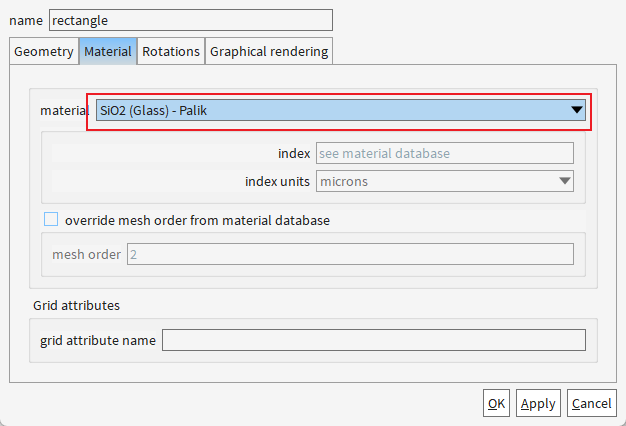

构建二氧化硅衬底

为什么要选择二氧化硅呢？

（1）​​光学波导衬底​​

• ​​低光学损耗​​：在通信波段（如1550nm）损耗极低（<0.1dB/cm），避免干扰光栅性能仿真

• ​​折射率匹配​​：n≈1.44（@1550nm），与硅（n≈3.48）形成强光场约束，适合构建高对比度波导结构

（2）​​热力学稳定平台​​

• ​​热膨胀系数低​​（0.5×10⁻⁶/°C）：保证光栅在温度变化时周期Λ稳定性

• ​​熔点高​​（~1700°C）：兼容高温工艺（如硅光栅的退火处理）

（3）​​化学钝化层​​

• 保护光栅结构免受环境腐蚀（尤其对氢敏的光纤光栅）

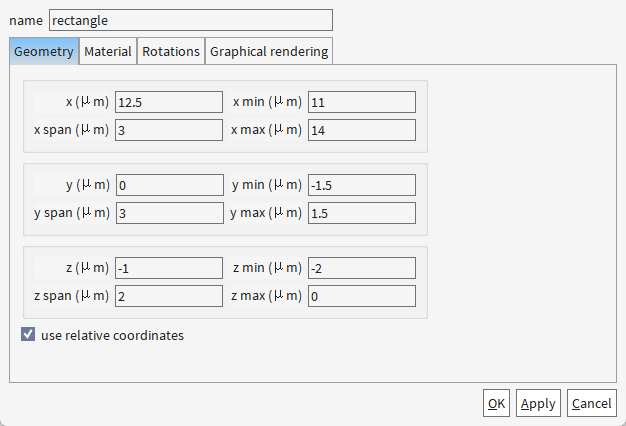

注：通常取≥2μm以满足光场衰减至<1%（防止衬底泄漏模），本例选择的是2um

材料设置均为

首先强调一下波导折射率差的重要性：

布拉格光栅的反射本质是​​分布式反馈​​：

• 每个折射率突变点（Δn界面）都会产生微弱反射（约10⁻⁶量级）
• 当所有反射光满足 ​​相干叠加条件​​ 时，特定波长（λ_B）被强烈反射
• ​​折射率差Δn决定了反射强度

那为什么本例材料都是一样的？还怎么实现波长选择性反射？

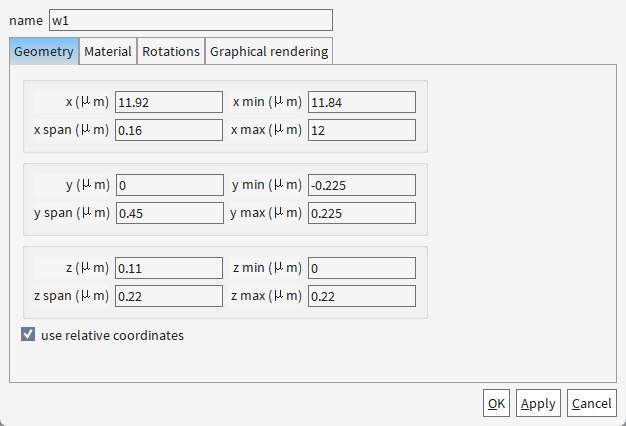

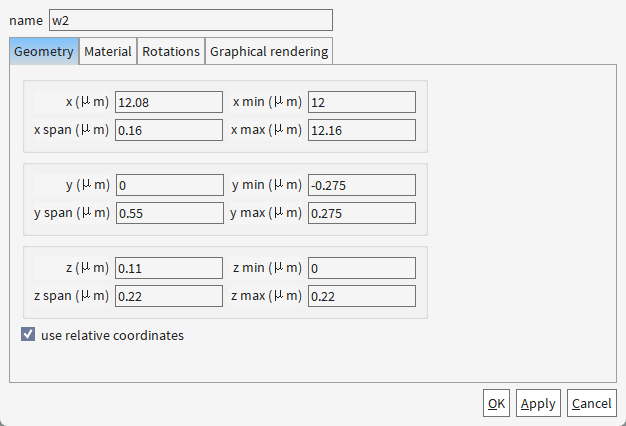

本例中​​折射率差是通过几何结构隐式实现​​

• ​​实际物理器件​​：布拉格光栅通过周期性改变材料折射率（如紫外曝光使光纤纤芯Δn≈10⁻⁴~10⁻³）实现反射。

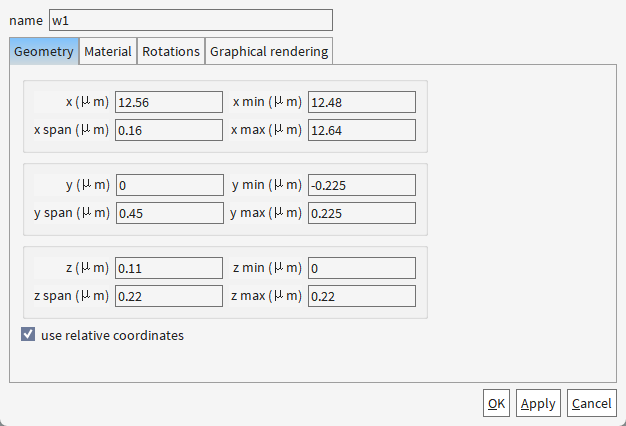

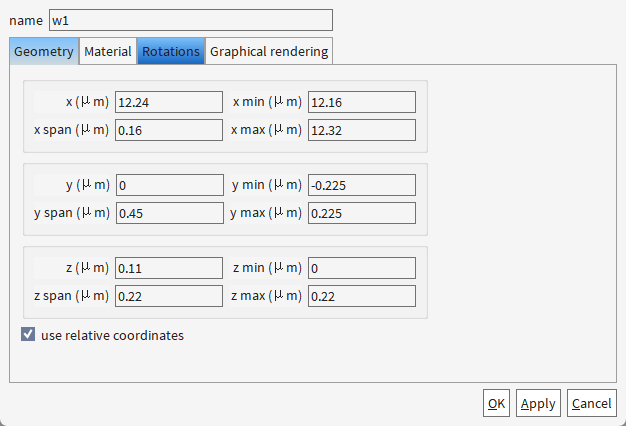

• ​​仿真简化​​：在FDTD中，可通过​​周期性改变波导宽度​​（如图中阶梯状结构）等效实现折射率调制：

  • ​​宽部​​：有效折射率n_eff较高（更多光场约束在硅中）

  • ​​窄部​​：n_eff较低（更多光场进入SiO₂包层）

  • ​​效果​​：形成等效的折射率周期Δn_eff，满足布拉格条件 λ=2(n_eff)Λ

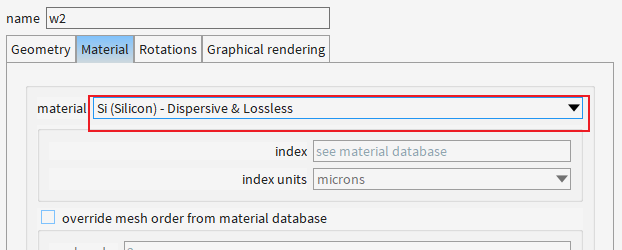

为啥选择这个材料呢？

1. ​​色散效应（Dispersive）的精确建模​​

• ​​普通硅模型​​：通常假设折射率为固定值（如n≈3.48@1550nm），忽略其随波长变化的特性。

• ​​Dispersive模型​​：通过 ​​Sellmeier方程​​ 或 ​​Lorentz模型​​ 描述折射率的波长依赖性，例如：

  • 在1.15–1.8μm波段，硅的折射率会随波长变化（如1550nm→3.48，1310nm→3.51）。

  • 这对于仿真布拉格光栅、微环谐振器等波长敏感器件至关重要，避免因忽略色散导致谐振峰偏移或带宽计算错误。

2. ​​无损耗（Lossless）假设的适用场景​​

• ​​普通硅模型​​：可能包含默认的吸收损耗（如载流子吸收或双光子吸收效应）。

• ​​Lossless模型​​：假设材料无吸收（消光系数k=0），适用于：

  • ​​低功率仿真​​：当光功率不足以激发非线性效应（如双光子吸收）时，简化计算。

  • ​​无源器件分析​​：如波导传输、耦合器等，无需考虑热效应或光损伤。

  • ​​注意​​：若需模拟高功率场景（如硅光调制器），需切换至含损耗模型（如"Si (Silicon) - Dispersive & Lossy"）。

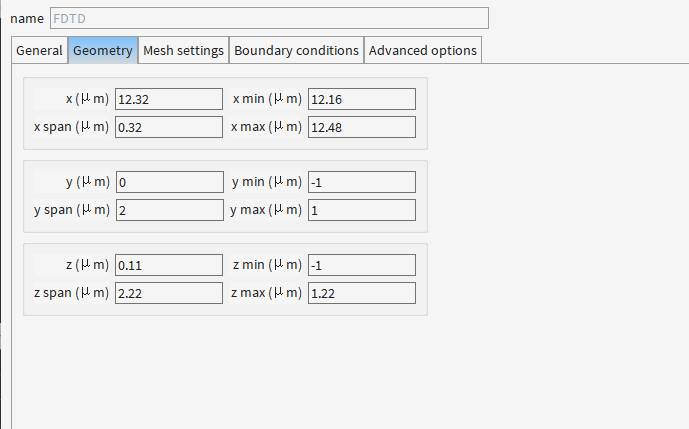

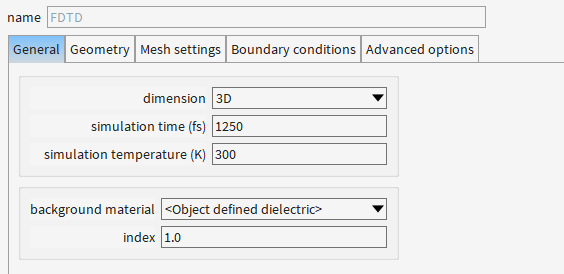

二、添加FDTD

y span为啥这么大？

1. 波导模式完整捕获​​

   • 典型硅波导（如220 nm×450 nm）的模场直径约1–1.5 μm，2 μm跨度确保：
     • 场衰减至背景噪声水平（避免截断效应）
     • 留足PML吸收层空间（图中y方向用8层PML）

为啥用Bloch边界条件？

• ​​周期性匹配​​：精确模拟无限周期性结构（如光栅的重复单元），避免PML对周期性的破坏
• ​​波矢控制​​：通过设置 kx, ky, kz 定义布洛赫波矢（对应光子能带计算中的k点）
• ​​计算效率​​：仅需仿真单个周期单元，大幅减少计算量

可以看到y方向是用了8层PML

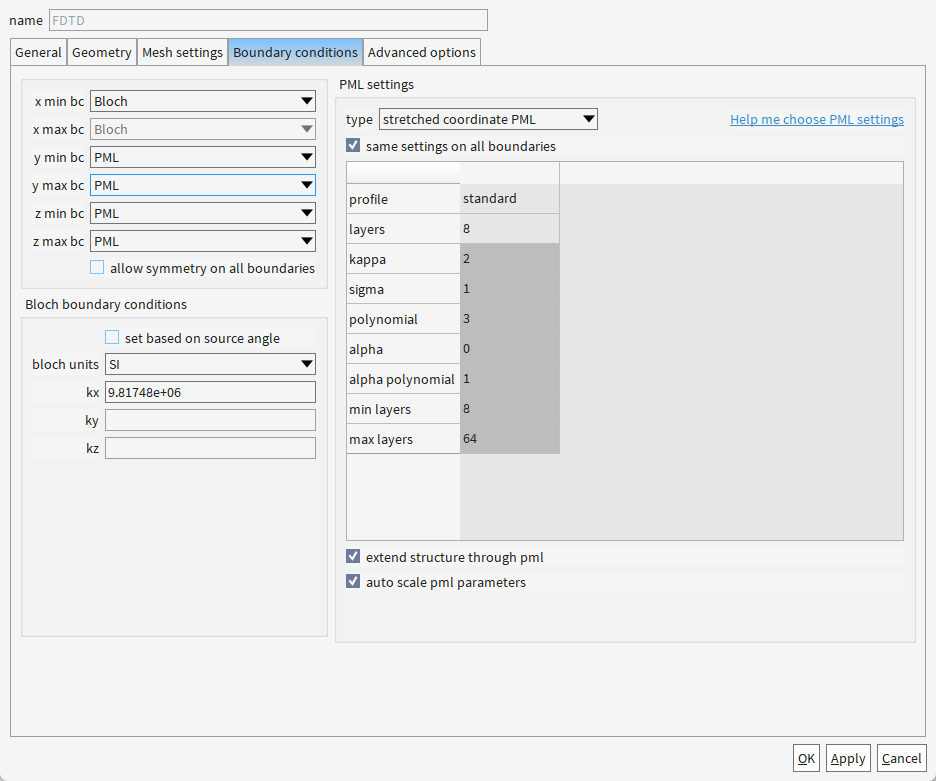

​​1. x方向波矢（kx=9.81748e+06 m⁻¹） 的物理意义​​

• ​​本质​​：波矢 ​​k​​ 表示光波在周期性结构中的相位变化速率，单位为 ​​m⁻¹​​（每米的弧度）。

• kx = 2π / Λ   # Λ为结构周期（图中Λ≈640nm）
       = 2π / (640e-9)
       ≈ 9.81748e+06 m⁻¹

• 告诉仿真软件：光波每前进一个周期（Λ），其相位增加 ​​2π​​（即波形完全重复）。

2. 为什么单位选 SI？​​

3. bandstructure 选项的作用​​

• ​​若勾选​​：

  • kx/ky/kz的取值范围自动归一化为 ​​0到1​​（对应实际k值为0到π/Λ）。

  • 专门用于​​能带计算​​（扫描k值绘制ω-k曲线）。

• ​​图中未勾选​​：
  说明当前是​​单点k值分析​​（如固定入射角下的反射谱），而非全波段能带计算。

4. ky 和 kz 为何留空？​​

• ​​y/z方向非周期性​​：
  若结构仅在x方向周期性重复（如布拉格光栅），y/z方向需用PML吸收边界，无需布洛赫条件。

• ​​特殊需求​​：
  若结构在y/z方向也有周期性（如三维光子晶体），则需填写对应k值。

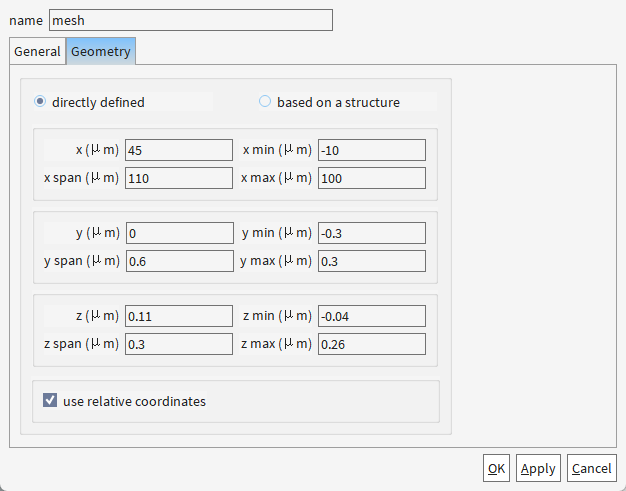

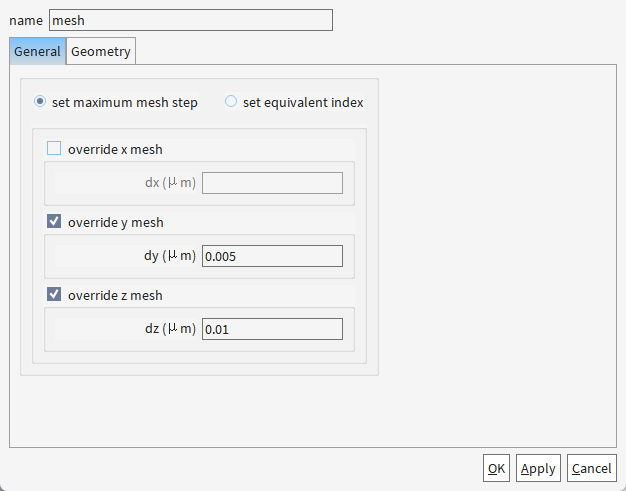

​​(1) z方向10nm的合理性​​

• ​​220nm硅层​​：10nm网格相当于将高度分为22份，足以解析：

  • 基模场分布（峰值区）

  • 顶部/底部SiO₂界面的倏逝场（衰减长度~100nm）

​​(2) y方向5nm的高精度​​

• ​​450nm波导宽度​​：5nm网格（宽度方向90份）可精确模拟：

  • 侧壁倾角效应（如85°刻蚀角）

  • 边缘散射损耗（对偏振敏感）

​​(3) x方向不覆盖​​

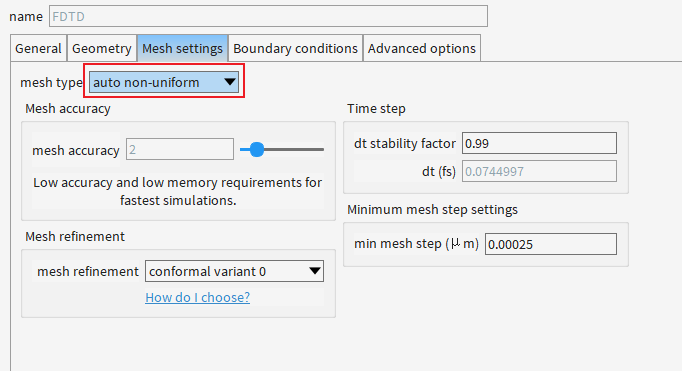

• 依赖auto non-uniform自动优化，优先加密：

  • 光栅周期边缘（如果存在）

  • 模式转换区（如锥形耦合器）

当前大跨度x方向设置是为了：

1. ​​精确模拟多周期光栅​​的集体反射效应
2. ​​隔离边缘数值干扰​​，确保中心区域（光栅主体）的仿真准确性
3. ​​兼容参数化扫描​​（通过相对坐标保持结构居中）

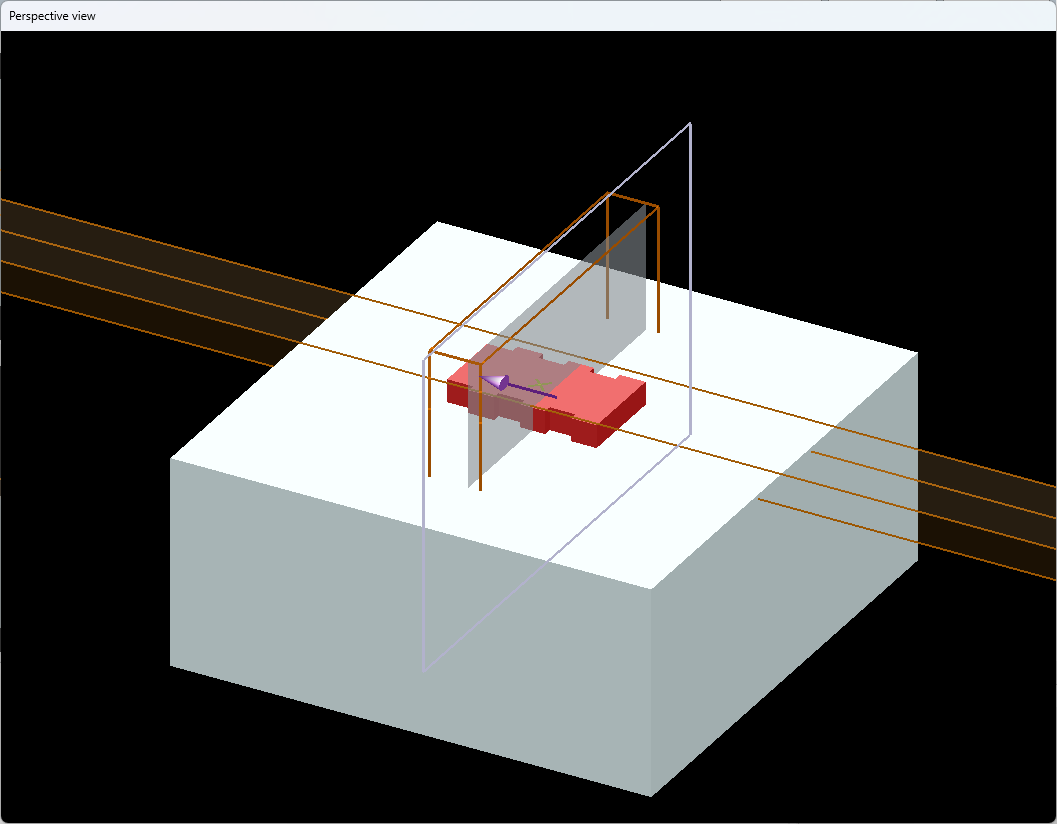

三、添加光源

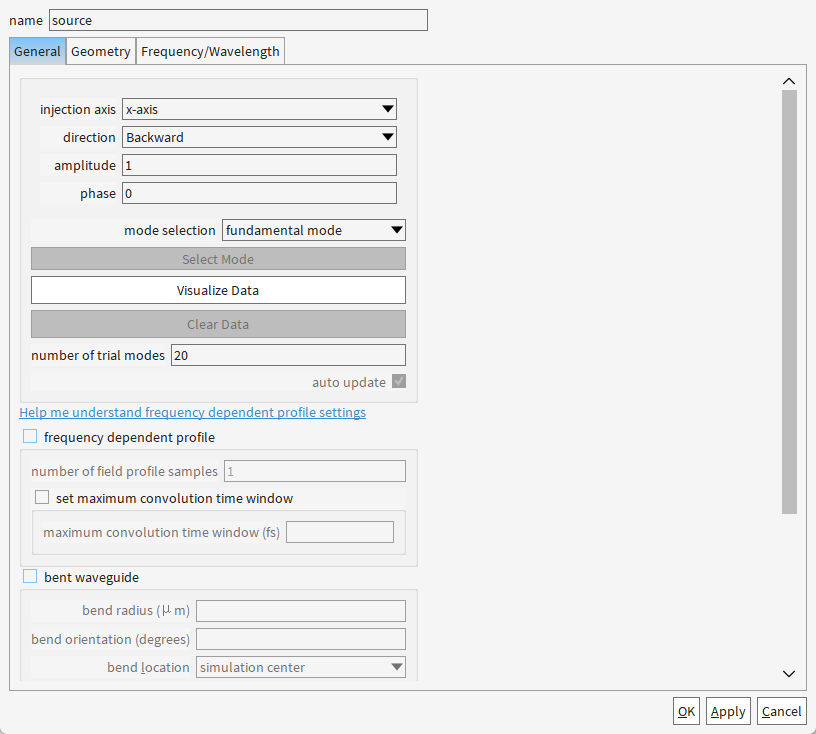

注：number of trial modes=20是搜索上限，实际模式数由波导物理特性决定。

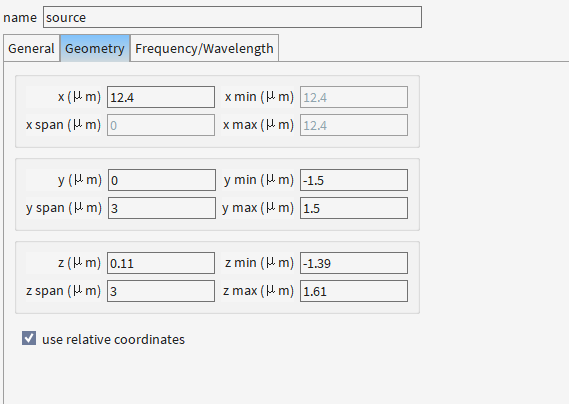

为啥光源被放置在左侧波导内部而非两波导中间？

​​(1) 物理真实性​​

• ​​现实中的耦合器​​：光总是从​​一个输入波导​​进入（如图中左侧波导），通过倏逝场耦合到相邻波导，而非凭空在两波导中间产生光。

• ​​仿真一致性​​：光源位置需还原真实实验场景（如光纤连接左侧波导入射）。

​​(2) 模式选择性​​

• ​​单波导激发​​：将光源放在一侧波导内，可精确控制激发的是​​左侧波导的基模​​（如TE₀模式）。

• ​​中间放置的问题​​：

  • 若光源放在两波导中间，会同时激发两个波导的混合模式（非物理状态）；

  • 导致耦合效率计算失真（无法区分输入和耦合功率）。

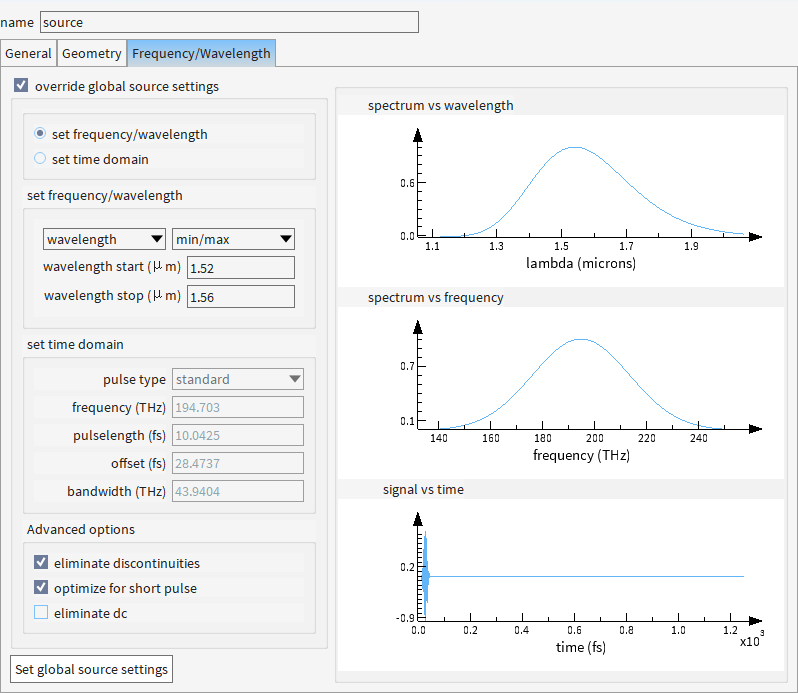

光源会发射 ​​1520nm至1560nm范围内的光​​（覆盖C波段通信波长）

四、添加分析组

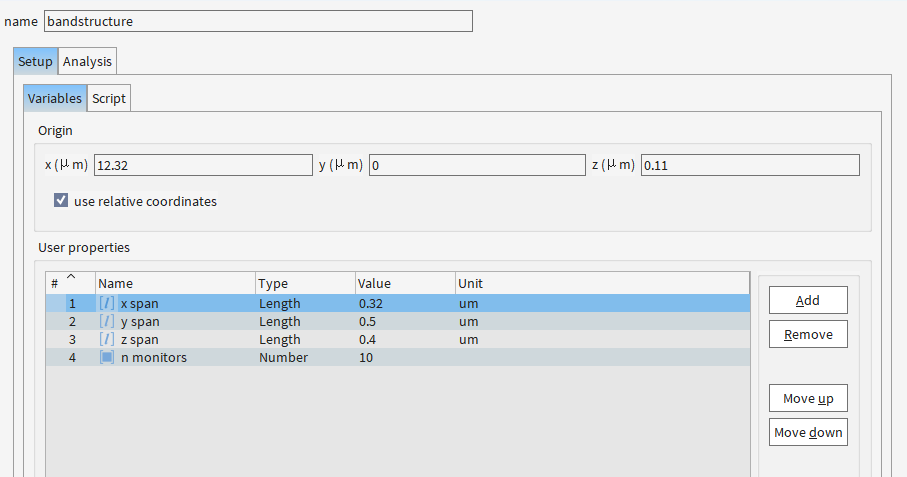

以下代码作用是创建多个随机分布的时间监视器（time monitors）​​，目的是分析光子晶体或周期性结构的能带特性（bandstructure）

deleteall;
##############################################
# Bandstructure
# This script creates n randomly positioned monitors
#
# Input properties
# x,y,z span:     The span of the random cloud of monitors
# n monitors:     The number of monitors
#
# Tags: bandstructure time monitors band gap photonic crystal resonant frequencies
#
# Copyright 2012 Lumerical Solutions Inc
##############################################

# simplify variable names by removing spaces
x_span = %x span%;
y_span = %y span%;
z_span = %z span%;
n_monitors = %n monitors%;

# Set the random number generator seed.  Change this values
# to get different random orientation of objects
randreset(123); # 固定种子为123，确保每次运行脚本生成的随机位置一致（结果可重复）。

for(i=1:n_monitors) {
  addtime;
  set("name","m"+num2str(i));
  set("x",(rand-0.5)*x_span); # x位置：[-0.5x_span, 0.5x_span]
  set("y",(rand-0.5)*y_span); # y位置：[-0.5y_span, 0.5y_span]
  set("z",(rand-0.5)*z_span); # z位置：[-0.5z_span, 0.5z_span]
}

set("x",(rand-0.5)*x_span); 这句代码解释：

• rand 是Lumerical内置函数，会生成一个 ​​0到1之间的随机数​​（比如0.2、0.7等）。
• ​​减去0.5​​ 是为了把范围从 ​​[0,1]​​ 转换成 ​​[-0.5, 0.5]​​：
  • 原来：0 → 1
  • 现在：-0.5 → +0.5
• ​​直接rand​​：监测器只会出现在 ​​正半轴​​（0到x_span），不符合对称需求。
• ​​rand-0.5​​：让监测器能均匀分布在 ​​中心两侧​​（-x_span/2到+x_span/2）。

需要注意的是

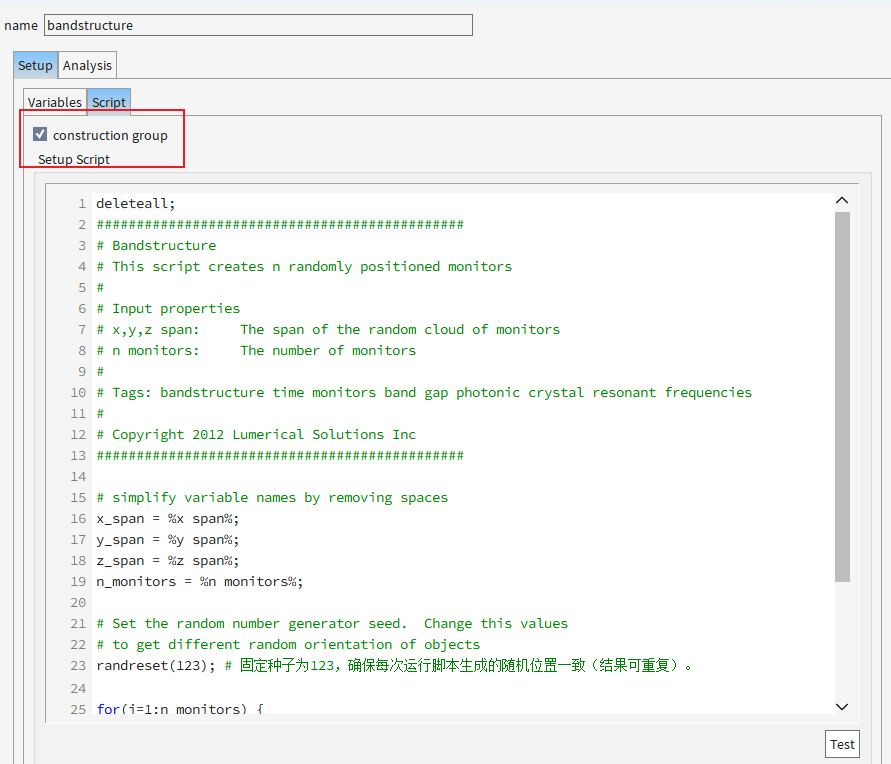

勾选这个

勾选此选项后，该分析组（bandstructure）将被标记为​​“构造组”​​，意味着它仅在仿真前执行一次（通常用于创建几何结构或初始化设置），而不会在每次参数扫描或优化时重复运行。

##########################################################################
# Bandstructure
# This script is to be used in bandstructure calculations.
#
# Input properties
# f1, f2: min, max frequency of interest
# apod width: apodization width as a fraction of total simulation time
# apod center: center location of the apodization filter as a fraction of
#              total simulation time
#
# Output properties
# spectrum: result from the summation of ffts of time signals from each
#     monitor - this is a spectrum with peaks at resonant frequencies
#
# Tags: bandstructure time monitors band gap photonic crystal resonant frequencies
#
# Copyright 2012 Lumerical Solutions Inc
###########################################################################

# simplify variable names by removing spaces
apod_width = %apod width%; # 读取"apod width=0.125"（高斯窗宽度）
apod_center = %apod center%; # 读取"apod center=0.5"（窗函数中心位置）
n_monitors = %n monitors%;

if (f1<=0) { f1 = f2/10000; }  # don't allow f1=0, as this causes a minor problem:  f=0 corresponds to lambda=infinity, and the infinity causes problems in the data visualizer.

t = getdata("m1","t"); # 从第一个监视器(m1)读取时间轴数据
fs = 0; # 初始化频谱累加器

# 逐个读取每个监视器记录的电场随时间变化的数据
for(j=1:n_monitors) { # 遍历所有监视器（m1到m10）
  for (component_i=1:3) { # loop over field components # 循环3个电场分量（Ex, Ey, Ez）
    if (component_i==1) { component="Ex"; }
    if (component_i==2) { component="Ey"; }
    if (component_i==3) { component="Ez"; }

    signal = pinch(getdata("m"+num2str(j),component)); # 获取该分量的时域信号

    # 加窗函数,消除仿真开始/结束时的突变噪声，让频谱分析更准确
    signal = signal*exp( - 0.5*(t-max(t)*apod_center)^2/(apod_width*max(t))^2);

    # 将时域信号转换为频域，abs()^2表示计算功率谱
    f = linspace(f1,f2,5000); # 生成140-240THz的5000个频率点
    fs = fs + abs(czt(signal,t,2*pi*f))^2; # 对信号做FFT并累加到总频谱
  }
}

# create data set
spectrum = matrixdataset("spectrum");
spectrum.addparameter("f",f,"lambda",c/f); # 添加频率和波长列
spectrum.addattribute("fs",fs); # 添加频谱强度数据

（1）signal = pinch(getdata("m"+num2str(j),component));

pinch()的具体功能​​

• ​​输入​​：多维数组（如从监视器读取的电场数据可能是3D数组：时间步×空间点×分量）
• ​​输出​​：移除所有长度为1的维度，返回紧凑格式的数组
  • 例如：若原始数据形状为(100,1,1)（100个时间点），pinch()后变为(100,)

确保signal变为纯一维数组，避免后续FFT计算因维度问题报错。

（2）最终输出一个表格，包含两列：

• f：频率（140-240THz）
• fs：对应频率的光强度（峰值即光子晶体的允许通过频段）

（3）上述代码的工作流程：

1. 参数初始化阶段​​

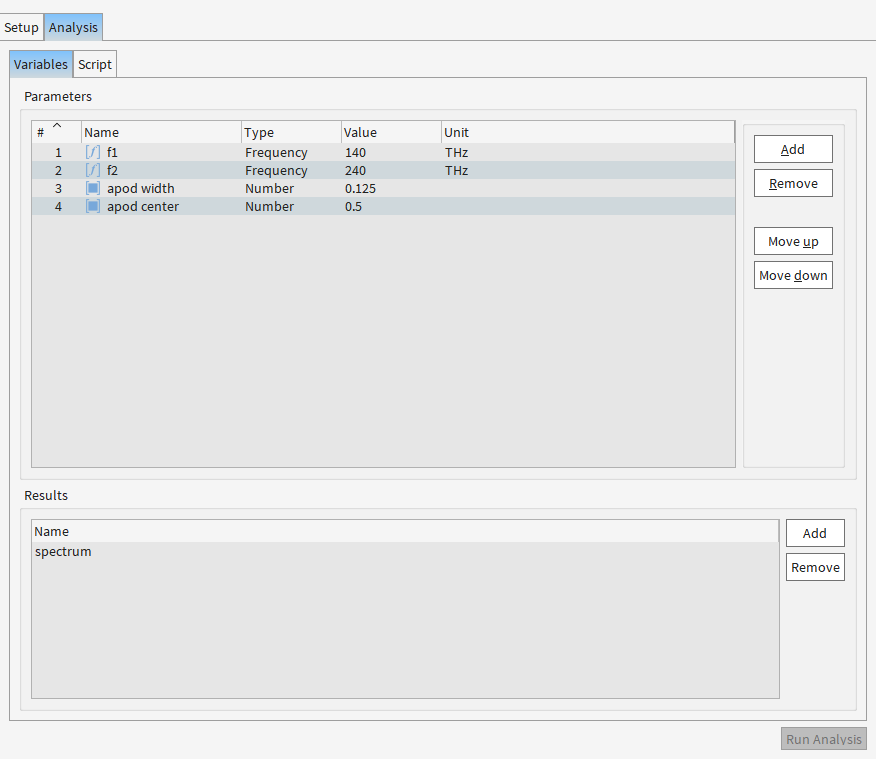

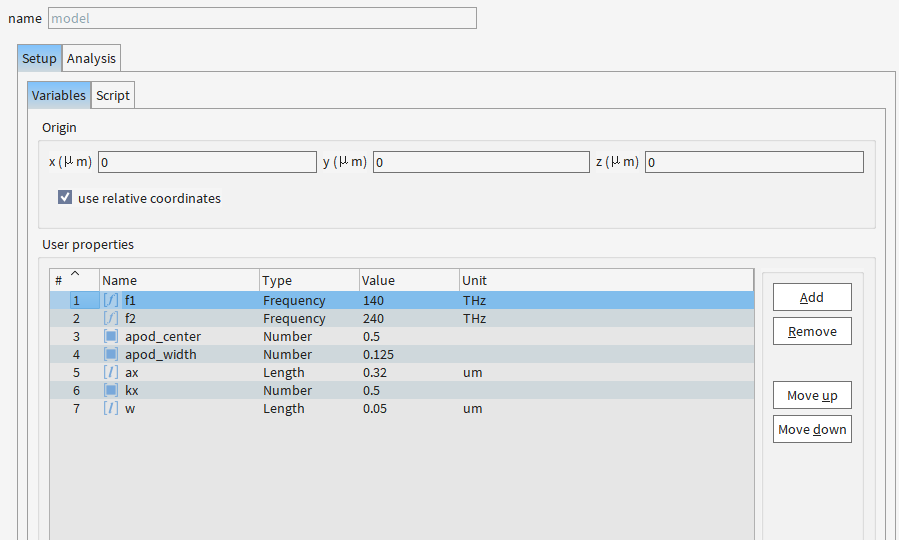

• ​​从GUI界面读取输入参数​​（对应图中Variables标签页）：

  • f1=140 THz, f2=240 THz → 定义目标频率范围（约1250nm~714nm波长）

  • apod_width=0.125, apod_center=0.5 → 设置高斯窗函数参数，用于抑制时域信号截断噪声

  • n_monitors → 监视器数量（图中未显示值，通常≥10）

​​2. 数据采集阶段​​

• ​​遍历所有时间监视器​​（m1到mN）：

  • 逐点读取三个电场分量（Ex, Ey, Ez）的时域信号

  • ​​物理意义​​：记录光子晶体中不同空间位置的光场随时间演化

​​3. 信号预处理阶段​​

• ​​加窗处理（Apodization）​​：

  • ​​目的​​：通过高斯窗函数抑制仿真初始/终止阶段的非物理振荡（Gibbs现象）

  • ​​参数控制​​：

    • 窗宽 apod_width=0.125 → 控制衰减速度（值越小，窗口越窄）

    • 中心 apod_center=0.5 → 窗函数对称中心（50%仿真时长位置）

​​4. 频谱分析阶段​​

• ​​快速傅里叶变换（FFT）​​：

  • 使用线性调频Z变换（czt）计算频域响应，优于传统FFT的分辨率

  • 频率采样点：f = linspace(f1,f2,5000) → 在140-240THz生成5000个均匀间隔点

• ​​功率谱累加​​：

  • ​​优势​​：通过多监视器统计平均，提高信噪比

​​5. 结果输出阶段​​

• ​​生成结构化数据集​​：

  • ​​输出格式​​：矩阵数据集，可直接用于绘制能带图或导出至其他工具

model分析组:

 脚本是用于 ​​配置周期性结构（如光子晶体或光栅）的仿真参数​​，主要分为 ​​FDTD仿真区域设置​​ 和 ​​能带分析（bandstructure）参数设置​​ 两部分

# set period and bloch vector of simulation
name="FDTD";
setnamed(name,"x span",ax); # 设置仿真区域x方向跨度（ax为用户定义的周期长度）
# 布洛赫波矢单位设为国际单位（m⁻¹）
setnamed(name,"bloch units","SI");        # we generally use bandstructure units, but for the simulation region, it's
# 计算x方向波矢kx（SI单位：kx*2π/ax）
setnamed(name,"kx",kx*2*pi/ax);             # most convenient to use SI units becuase kx and ky can have different

# set period and apodization settings for banstructure analysis object
name="bandstructure";
setnamed(name,"x span",ax); # 能带分析区域与仿真区域周期一致
setnamed(name,"apod center",apod_center); # 设置加窗函数中心位置
setnamed(name,"apod width",apod_width); # 加窗宽度
setnamed(name,"f1",f1); # 最小分析频率
setnamed(name,"f2",f2); # 最大分析频率

select('w1');
set('y span',0.5e-6-w); # 设置波导w1的宽度为0.5μm - w

select('w2');
set('y span',0.5e-6+w); # 设置波导w2的宽度为0.5μm + w

下列代码是用于 ​​从能带分析结果中提取关键光学参数​​（如带宽、中心波长、耦合系数等）

spectrum = getresult('bandstructure','spectrum'); # 获取能带分析结果
fs = spectrum.fs; # 频谱强度
lambda = spectrum.lambda; # 波长数组（单位：m）

bandwidth = matrix(length(w));  # 初始化带宽数组
center_wavelength = matrix(length(w)); # 初始化中心波长数组

temp = fs(1:length(lambda)); # 提取当前频谱数据
ind = findpeaks(temp,2); # 找到前两个显著峰值的位置索引
bandwidth = abs(lambda(ind(2))-lambda(ind(1))); # 计算带宽（Δλ）
center_wavelength = lambda(ind(1)) + bandwidth/2; # 计算中心波长（λ₀）

ng = 4.3874; # 群折射率
kappa = pi*ng*bandwidth/(center_wavelength^2); # 计算耦合系数

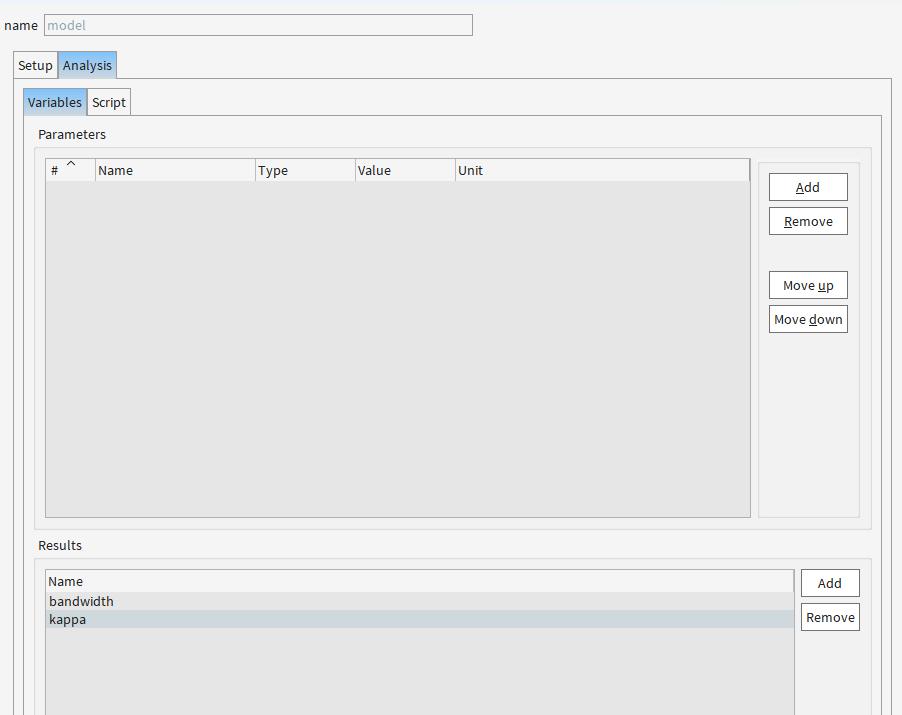

 五、添加参数扫描

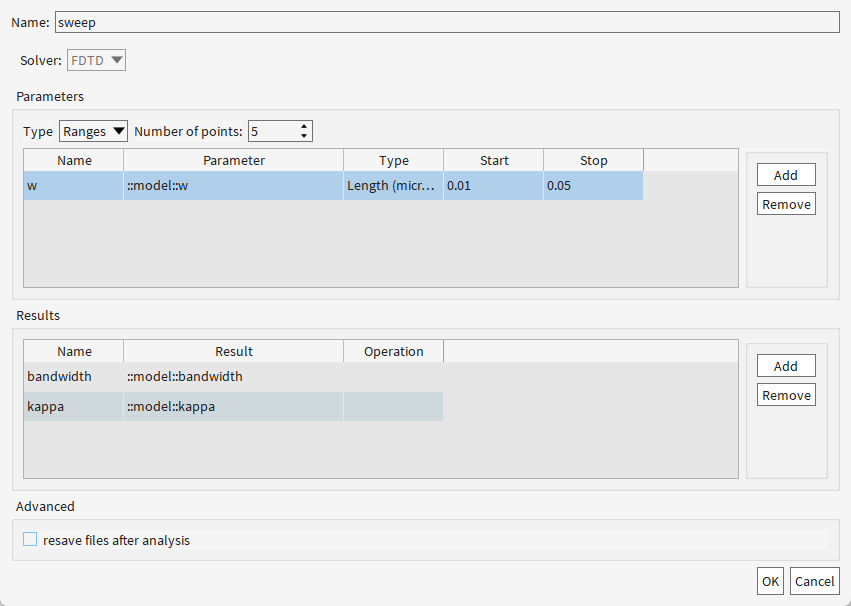

定义了一个 ​​波导宽度偏移量（w）的参数扫描任务。Ranges（范围扫描）生成5个均匀分布的w值，输出带宽（bandwidth）和耦合系数（kappa）随w的变化规律

六、运行

分析：

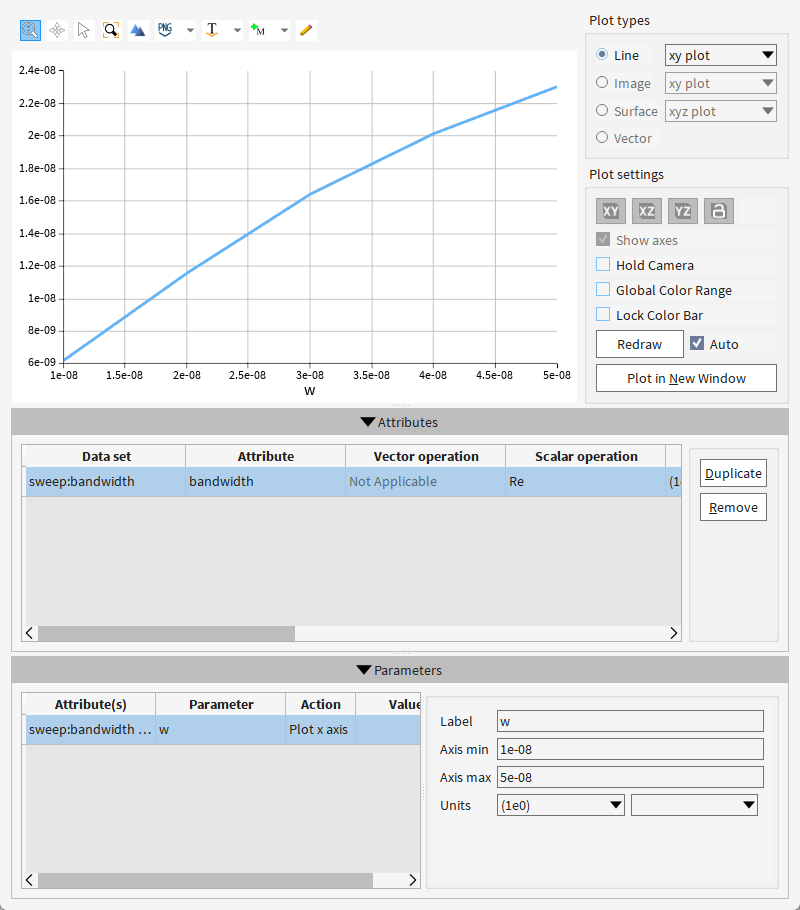

带宽（bandwidth）与波导宽度（W）的关系​​

• ​​变化趋势​​：带宽（Δλ）随W增加呈​​非线性上升​​，在W<1.5e-8 m时增速显著，W>3e-8 m后趋于平缓（上凸曲线）。

• ​​物理机制​​：
  波导宽度增大导致模场约束减弱，光子带隙边缘的群折射率（ng​）变化率降低，根据 Δλ∝1/ng​，带宽响应逐渐饱和。

• ​​理论依据​​：
  光子晶体带隙宽度与模式色散的二阶导数相关（∂2ω/∂k2），宽波导中色散曲线平坦化，抑制了带宽的快速增加。

 运行结果存疑，官网案例重新下载也是运行有误
