1：推荐架构

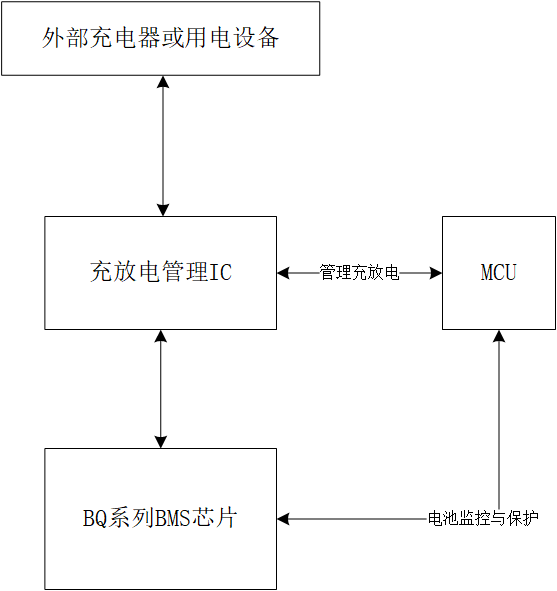

电池包基本架构：MCU+充放电管理IC+BQ系列芯片
BQ系列芯片的充放电管理切换是不可控或者说比较负载的，不如直接用外部充放电管理芯片方便。
| 芯片 | 作用 | 备注 |
|---|---|---|
| MCU | 电压监控，对外通信通讯等 | GD32 |
| BQ系列芯片 | 负责电池的保护、均压自均衡、电池电压监控、防过充过放等 | BQ76930 BQ78PL116 BQ2057 ADI的MAX17320 |
| 充放电升降压芯片 |
支持充放电双向 只负责充放电，不负责电池的保护、均压自均衡、电池电压监控、防过充过放等 |
相关芯片 SC8815 BQ25758 |
2：对外接口注意事项
以一对IIC通信+一对正负功率输出为例
| 接口 | 注意事项 |
|---|---|
| IIC通讯 | 做好ESD就好 |

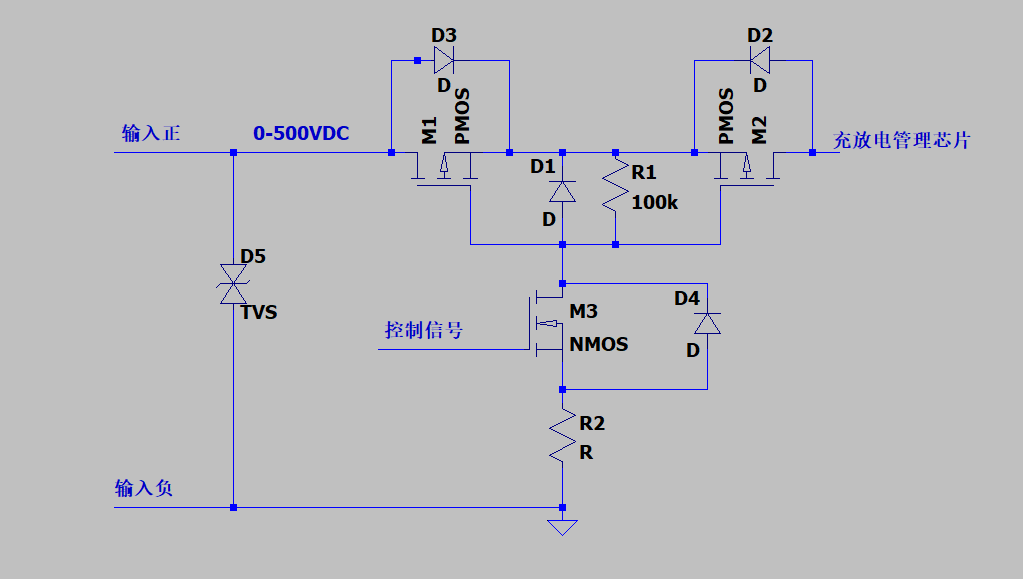

| 功率接口 |  可以使用继电器或者3个贴片MOS（2个PMOS+1个NMOS）做开关电路做安全保护隔离，一般继电器体积太大不推荐。 平时默认是关闭 的，用于安全保护。电路本身可以防反接，前置TVS防止过压。 |
3：充放电管理芯片注意事项
一般这里充放电管理IC有3种工作状态：充电、放电、空闲。
| 注意事项 | 详细说明 |
|---|---|

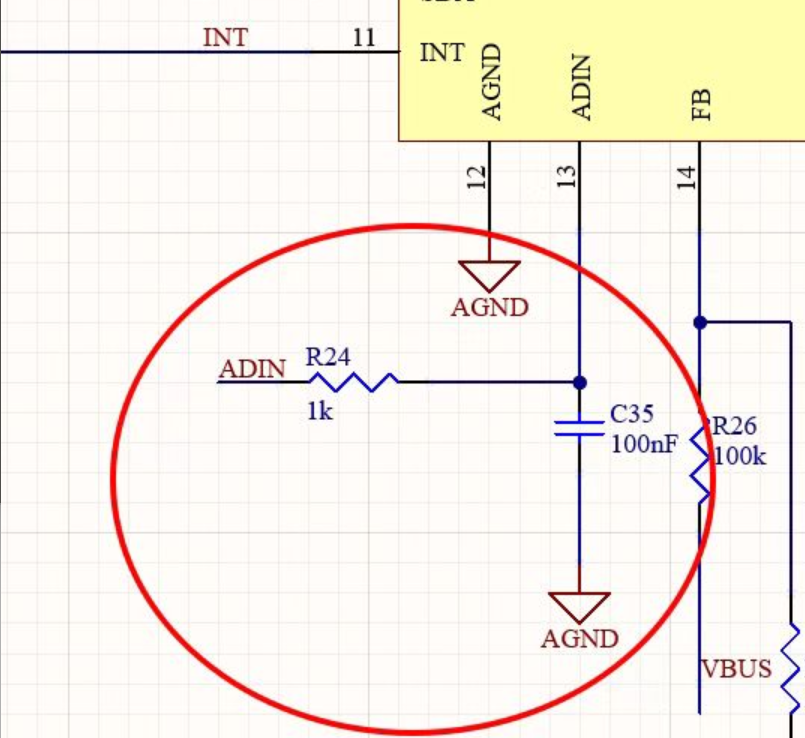

| ADC采样 | 此类芯片都有一个ADC接口，应该并联一个电容用于保持采样电压稳定。 负责会采样电压不稳定，造成MCU对外部接入电压的误读，ADC读取本身有漏电功率。 TI、ADI和国产芯片都有类似问题；  |

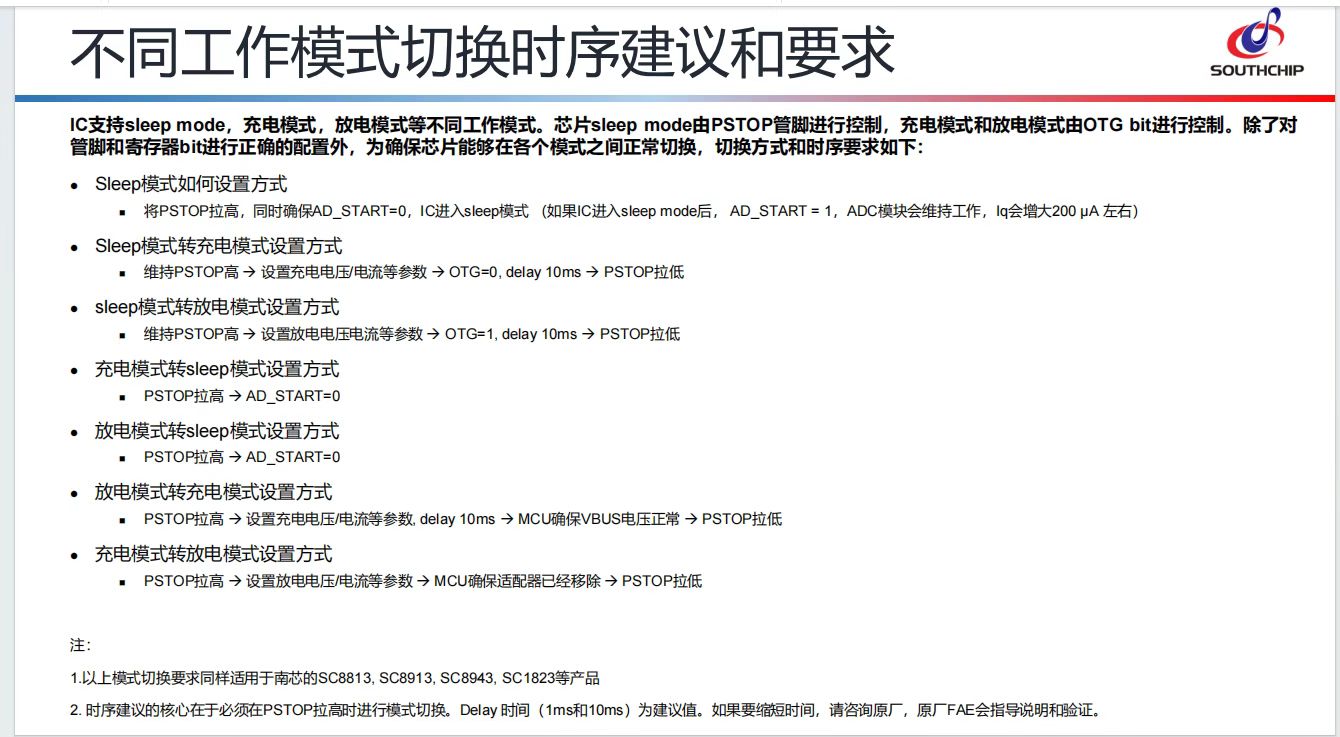

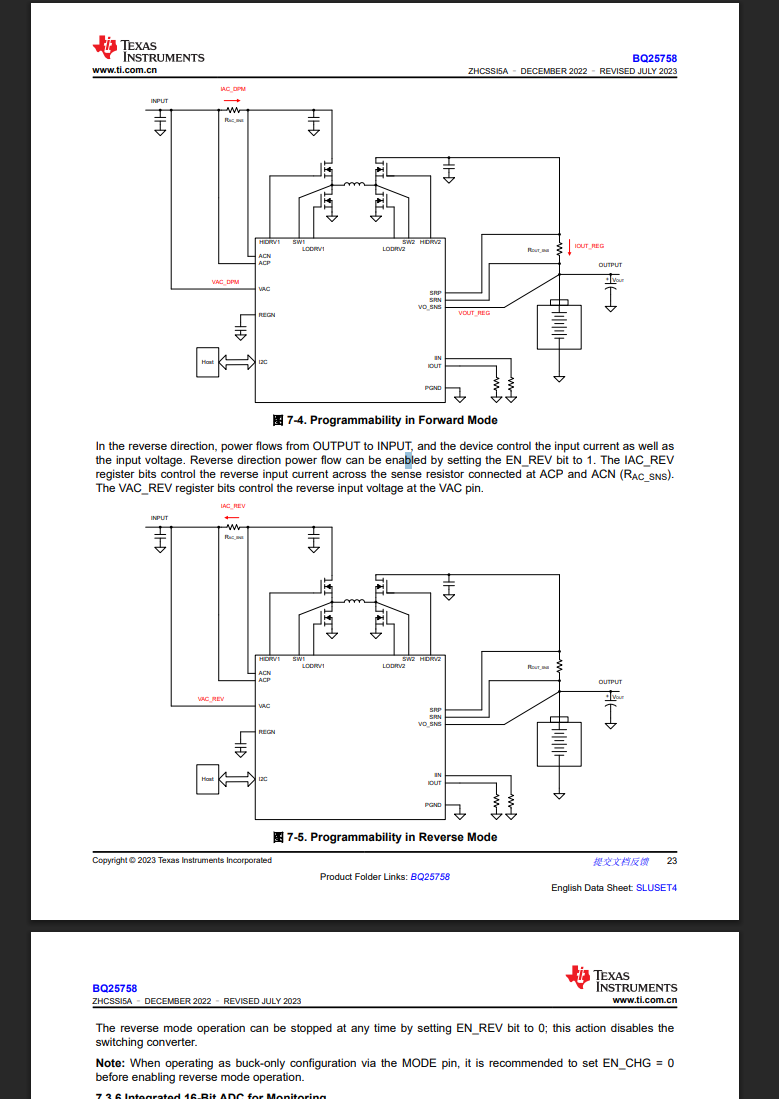

| 软件ADC和控制延时 | 以南芯和TI为例，必须先关闭功率环路，再读写模式转换寄存器，并延时10ms以后，并且反读一遍寄存器确认无误后，再打开功率路径。否则会造成电压尖峰，和莫名的高压。  如下图所示，TI的方法datasheet中明确提示，要检测寄存器  推荐策略：每次切换模式，统一执行一遍寄存器初始化+50ms延时。 重点设计寄存器：输出电压设置方式（外部电阻设置）+电流限制+充放电方向 |
| 输出电压的设定电阻 | 使用外部电阻设置电压时，应使用高精度电阻0.1%精度，哪怕是1%精度的电阻，0.99的平方和1.01的平方，可以时输出电压有很大的偏差。在电池电压满电时，很容易造成过充。哪怕只差零点几伏。 |

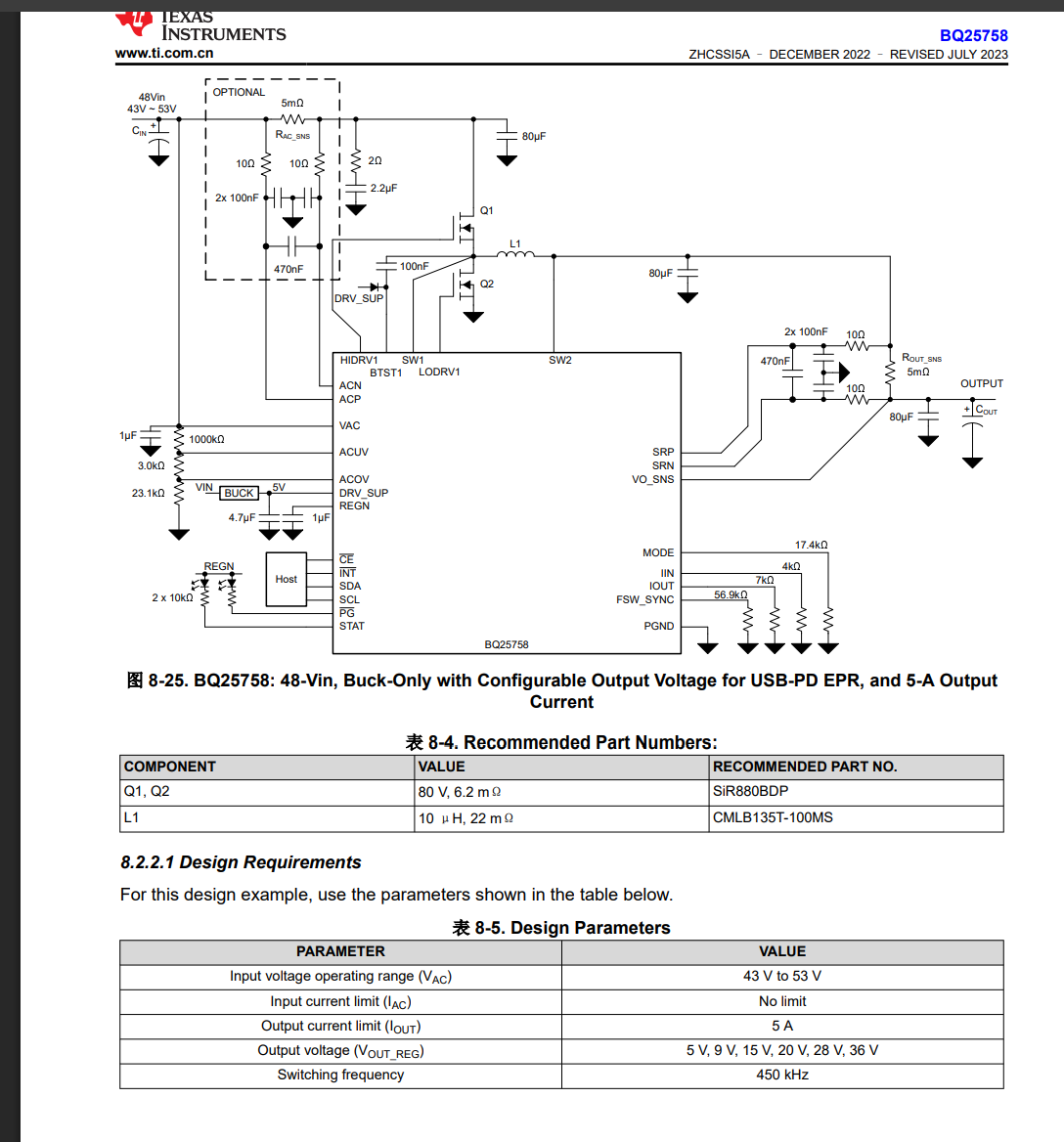

相关参考设计
4：BMS芯片注意事项
包括电压、电流和温度，防止过压⁄欠压、过流、短路、过冷⁄过热、过充电和内部自放电，IC外接热敏电阻用于测量电池温度。

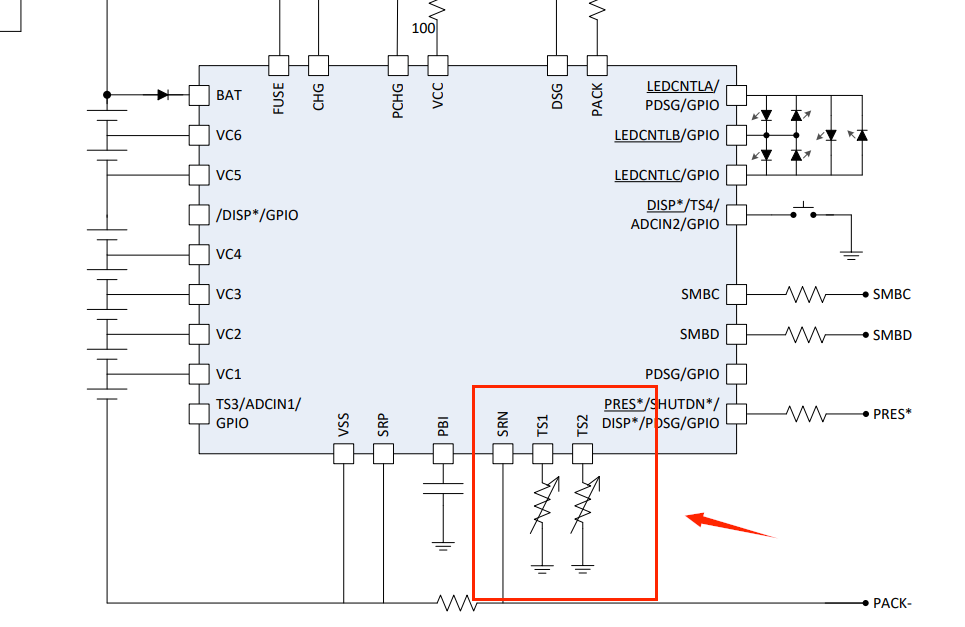

| 对地缓冲电容 | BQ系列的芯片常常有对地的热敏电阻，应并联一个10nf的电容用于缓冲， 否则在安装电池过程中经常会因脉冲电损坏BQ芯片  就是这个TS1和TS2 |
|---|---|

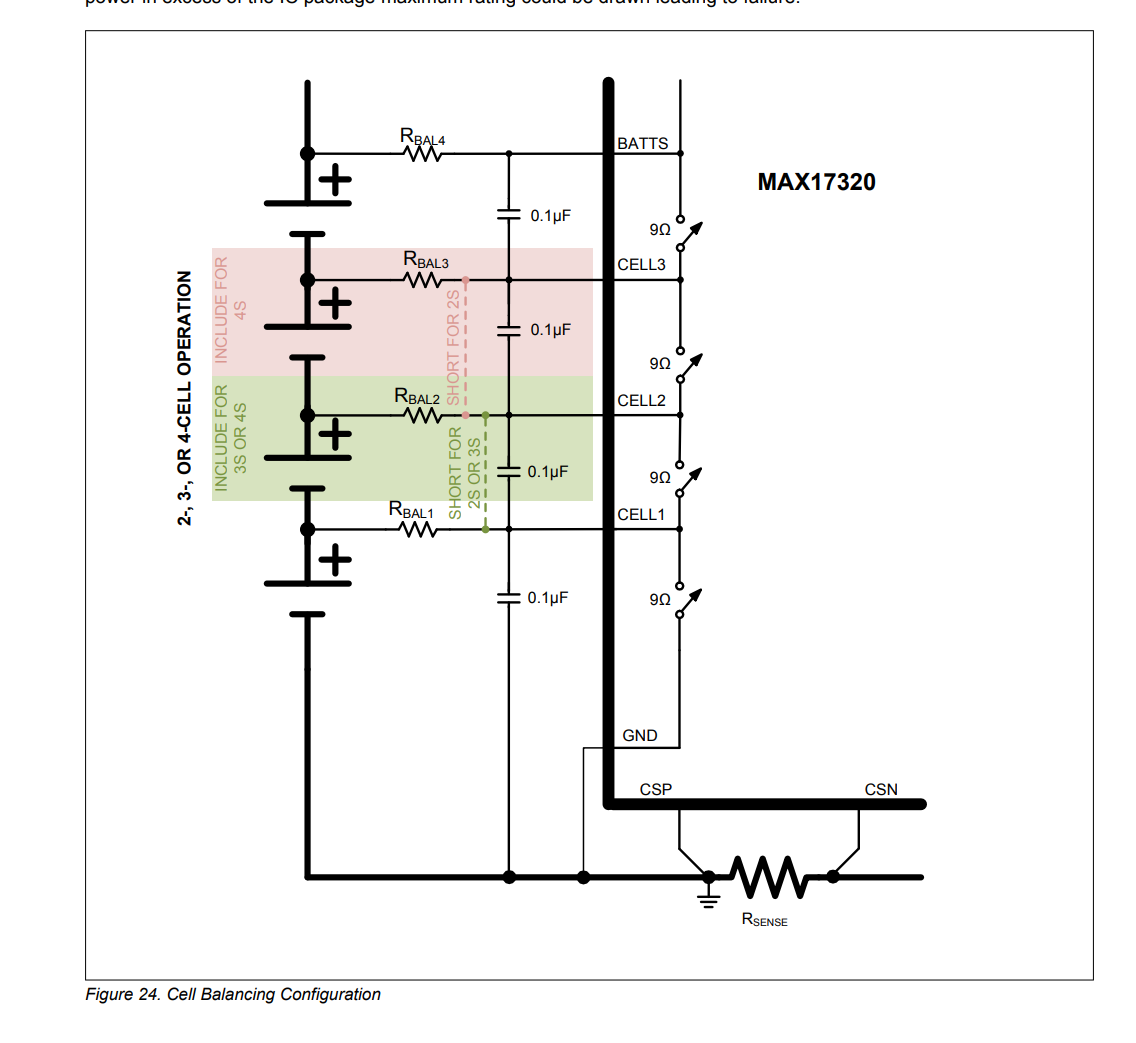

| 电池电压均衡 | 然后一般的BMS芯片有一个电池电压的均衡功能，BQ系列一般需要学习一个fs文件获取电池的曲线文件。  |
| 三端保险丝 | 在BQ和MAX系列的电池BMS中，一般配三端保险丝，layout时放在万用表好点的地方，利于调试 |
| 温度保护 | 设为55度即可，充电限流在充放电管理芯片去管理即可。 |
5：MCU注意事项
| 工作模式（状态机） | 工控 | 说明 |
|---|---|---|
| 充电模式 | 在充电器工作 | |
| 放电模式 | 主机工作（例如电转工作） | |
| 休眠模式 | 放电模式下拿下“手持电动工具”，电池包关闭输出，并进入休眠 | 单片机：StandbyMode模式 |
GD32或者STM32有一个StandbyMode唤醒引脚和IIC通讯的SCK线接到一起用时钟线去激活，如下图
在插入充电器和“手持电动工具”时IIC的握手帧要做区别。充放电芯片延迟2秒启动。
电压监控：软件防止过充过放，通过与BQ系列的电量计通信获取各个电池电压。
- 充电管理：
- 充电截止电压设为4.15V，最高电压大于4.15V时，通讯充放电芯片停止充电。
- 环境温度控制在0-45℃，避免高温充电。
- 放电保护：
- 终止电压≥2.75V，禁止深度放电。
- 设备待机耗电需定期补电（每月至少1次）。
电池出现过放后，重新使能BMS芯片
