MIPI C-PHY 与 A-PHY 的对比分析
一、相同之处：血缘传承与共性设计
1. 同属 MIPI 联盟标准体系
- C-PHY ：由 MIPI 联盟 2014 年发布，定位 板级短距传输 （＜30cm）
- A-PHY ：由 MIPI 联盟 2020 年发布，定位 车载长距传输 （≤15m）
→ 均遵循 MIPI 严格的 协议栈分层规范 （物理层→适配层→协议层）
2. 共享核心编码技术
| 技术 | C-PHY | A-PHY |
|---|---|---|
| 符号编码 | 3相调制（16状态/符号） | 继承3相调制，优化抗干扰 |
| 嵌入式时钟 | 通过符号跳变恢复时钟 | 同源技术，增强长距时钟恢复 |
| 差分架构 | 三线差分（A/B/C） | 兼容三线差分（可切换双线模式） |
3. 高带宽密度基因
- C-PHY ：单组三线达 11.4 Gbps （v2.0 @5.0 Gsym/s）
- A-PHY ：单通道达 16 Gbps （Gear 4）
→ 同等引脚数下带宽 5倍于 传统车载协议（如 GMSL）
二、核心区别：定位分化的技术抉择
1. 设计目标分野
| 维度 | C-PHY | A-PHY |
|---|---|---|
| 传输距离 | 板级短距（≤30 cm ） | 车载长距（≤15 m ） |
| 抗干扰场景 | 手机主板低噪环境 | 引擎舱电磁恶劣环境 |
| 核心使命 | 带宽密度最大化 | 长距可靠性优先 |
2. 物理层关键技术差异
| 特性 | C-PHY | A-PHY |
|---|---|---|
| 电压摆幅 | 超低摆幅（200 mV ） | 高压摆幅（1.8 V ） |
| 线缆类型 | PCB走线 | 非屏蔽双绞线（UTP） |
| 信号调制 | 3相符号调制 | PAM3 + 3相调制融合 |
| 纠错机制 | 基础CRC | FEC前向纠错（RS编码） |
3. 协议栈架构对比
- 关键发现 ：
- A-PHY 直接兼容 C-PHY 协议 ，通过 适配层转换 实现长距传输
- C-PHY 作为 A-PHY的短距前端 （传感器→车载模组）
4. 性能指标实测对比
| 指标 | C-PHY（板级） | A-PHY（15m UTP） |
|---|---|---|
| 带宽延迟 | 0.1 ns/bit | 0.8 ns/bit |
| 功耗（@10Gbps） | 1.8 mW/Gbps | 4.5 mW/Gbps |
| 抗ESD能力 | ±2 kV（HBM） | ±8 kV（HBM） |
| 成本（单通道） | $0.3（芯片） | $1.2（芯片+线缆） |
三、协作场景：车载系统中的共生关系

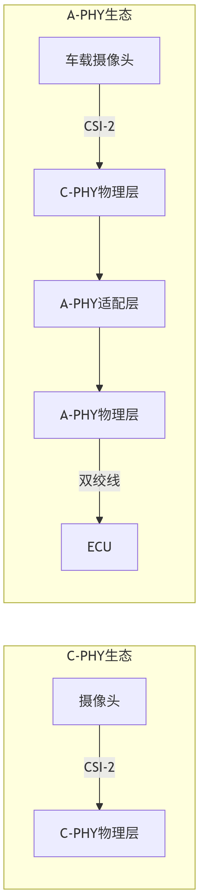

1. 典型应用拓扑
- 分工逻辑 ：
- C-PHY ：负责 传感器-车载模组 间高速连接（板级）
- A-PHY ：负责 车载模组-ECU 间长距抗干扰传输
2. 协议转换关键过程（A-PHY适配层）
- 电压转换 ：200mV → 1.8V（驱动长线）
- 信号重定时 ：插入 Retimer 抵消时延
- 增强纠错 ：增加 FEC 冗余位（开销12%）
- 模式切换 ：三线差分 → 双线差分（降噪模式）

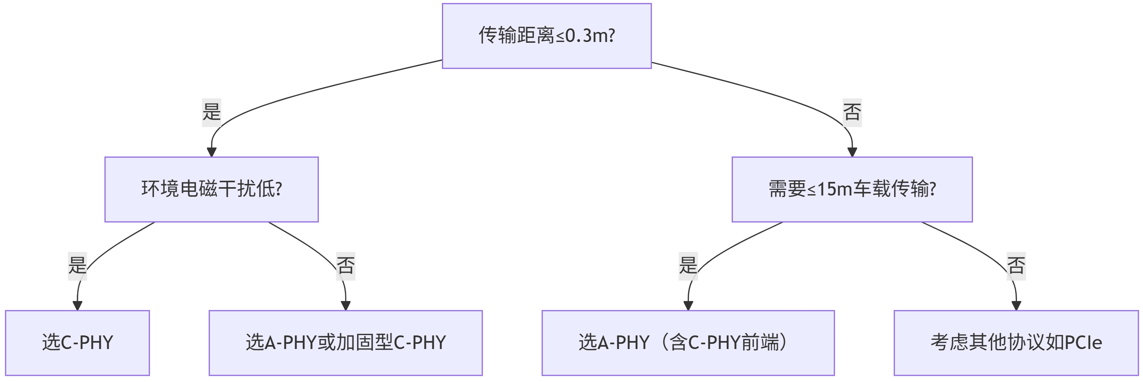

四、选型决策树：何时用C-PHY？何时用A-PHY？
对比总结表
| 维度 | C-PHY | A-PHY | 本质差异 |
|---|---|---|---|
| 核心定位 | 板级超高带宽密度 | 车载长距可靠传输 | 距离 vs 带宽 |
| 技术继承 | 原生3相调制 | 基于C-PHY增强 | 协议栈扩展关系 |
| 抗干扰 | 依赖PCB设计 | FEC+高压摆幅+双绞线 | 长距环境适应性 |
| 成本重心 | 芯片面积优化 | 线缆与Retimer成本 | 工程成本结构差异 |
| 典型应用 | 手机摄像头/屏 | 自动驾驶传感器（雷达/摄像头） | 消费电子 vs 车规 |
结论：互补而非竞争的技术双生子
C-PHY 是“短跑健将” ——在毫米级距离内爆发11.4Gbps带宽，统治移动设备；
A-PHY 是“耐力王者” ——扛住15米双绞线衰减与引擎干扰，驰骋车载领域。
两者通过 A-PHY适配层 无缝衔接，形成从传感器到域控制器的完整链路。当C-PHY在手机主板上疾驰像素数据时，A-PHY正护航同一份数据穿越整台汽车——这是MIPI协议生态的精密协同艺术。
