day61-可观测性建设-全链路监控

🌟你用zabbix都监控了什么？

• 2个维度监控
• 第1个维度：用户访问流程维度（数据流/业务流）
• 第2个维度：某个层次上/某个服务上具体监控的内容：模板+自定义监控
  • 物理层监控（风扇，温度，raid）
  • 系统层监控（cpu，内存，磁盘网络，负载…用户，软件包）
  • 服务监控（nginx,php,java,tomcat,db…）
  • 代码/业务监控（web场景监控，curl/wget）
  • API接口监控

🖥️任何一台机器（从下到上）

🎯按照访问顺序监控（一层一层）

核心：

按照用户访问流程，运维角度，开发角度，按照顺序逐个进行监控

辅助每个节点，硬件监控（如果有），系统监控（必需），服务监控（如果有），业务监控（如果有），api监控（如果有）

🌟监控域名

🔍监控域名dns解析是否正常

自定义监控放在负载均衡节点（任何1个）

• 域名DNS是否可用，nslookup,xxx命令查看解析

• 域名过期，输出剩余时间（天）

• WEB或调取API接口查看，DNS查询数量（阿里云DNS）

• 分布式测试ping,dns,cdn

https://ping.chinaz.com/www.zhubl.xyz

• 阿里云cms中的一次性拨测和定时拨测

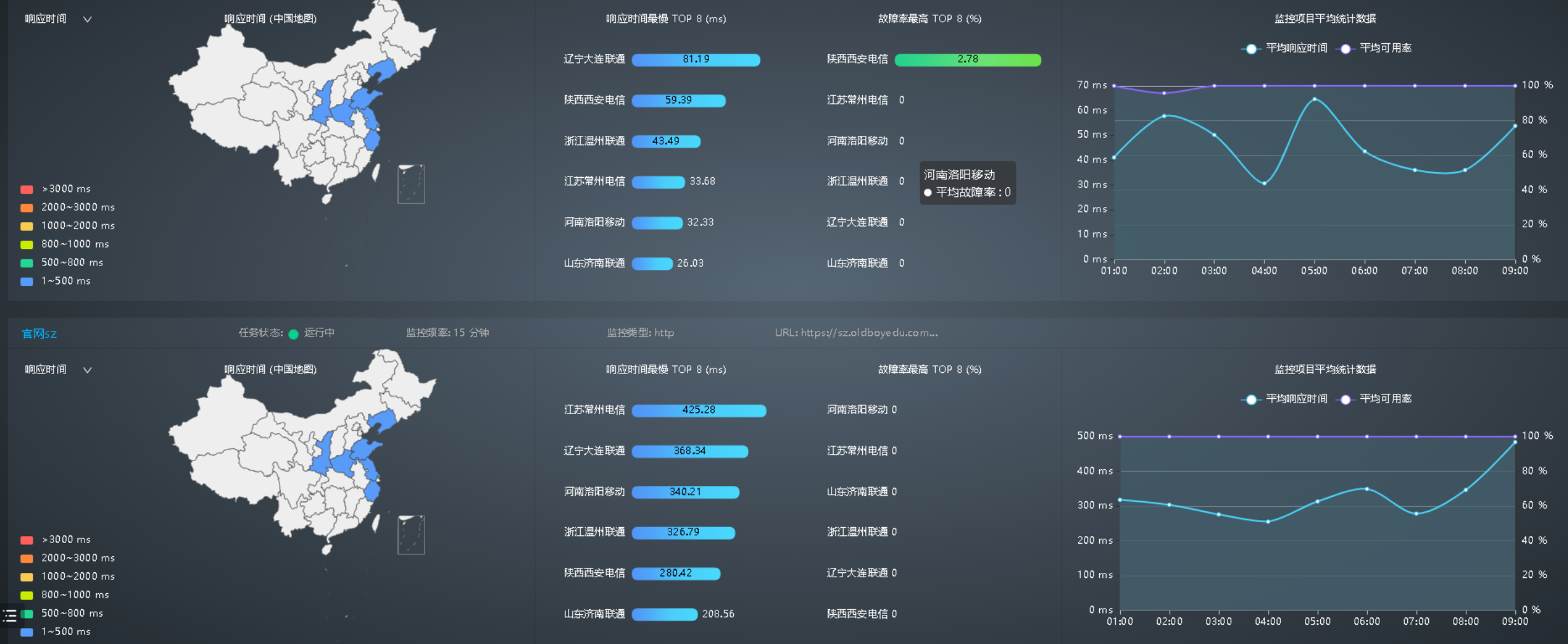

• 全国或全世界用户访问网站的速度（分布式网站速度http,dns解析测试）
  • 第3方免费网站：ping.chinaz.com,17ce.com,…
  • 第3放收费免费使用：监控包https://www.jiankongbao.com/
  • 阿里云拨测工具于站点监控（定时拨测）
  • 自己搭建：全国各地服务器+smokeping

自定义监控项

• 编写监控脚本

vim /server/scripts/check_dns.sh
#!/bin/bash
##############################################################
# File Name:/server/scripts/check_dns.sh
# Version:V1.0
# Author:zbl
# Organization:zhubaolin.blog.csdn.net
# Desc:
##############################################################
#1.vars
url=$1

#2.检查nslookup命令是否存在
which  nslookup &>/dev/null
if [ $? -ne 0 ];then
	echo "nslookup命令不存在，正在安装软件包......"
	yum install -y bind-utils &>/dev/null
fi

#3.检查
if nslookup $url &>/dev/null;then
	echo "1"
else
	echo "0"
fi

• 修改zabbix子配置文件

vim /etc/zabbix/zabbix_agent2.d/dns.conf
UserParameter=check.dns[*],sh /server/scripts/check_dns.sh  "$1"

• 重启zabbix_agent2服务

systemctl restart zabbix-agent2.service

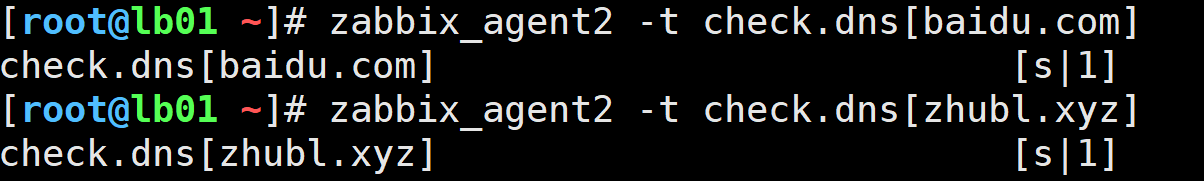

• 客户端测试

zabbix_agent2 -t check.dns[zhubl.xyz]

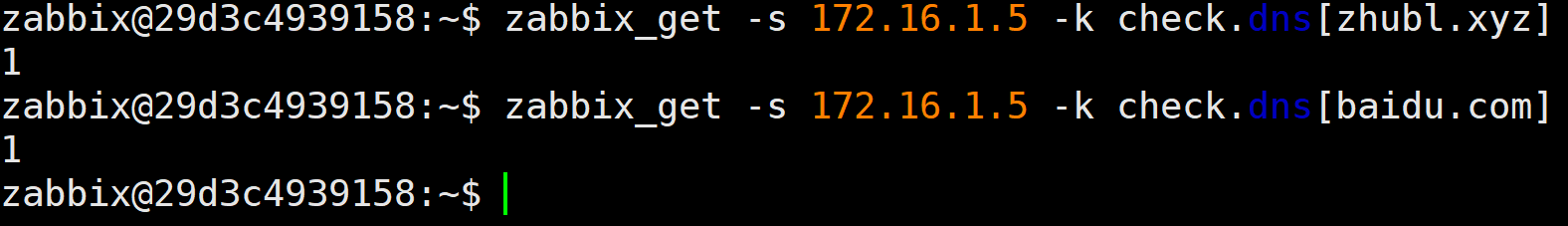

• 服务端测试

zabbix_get -s 172.16.1.5 -k check.dns[baidu.com]

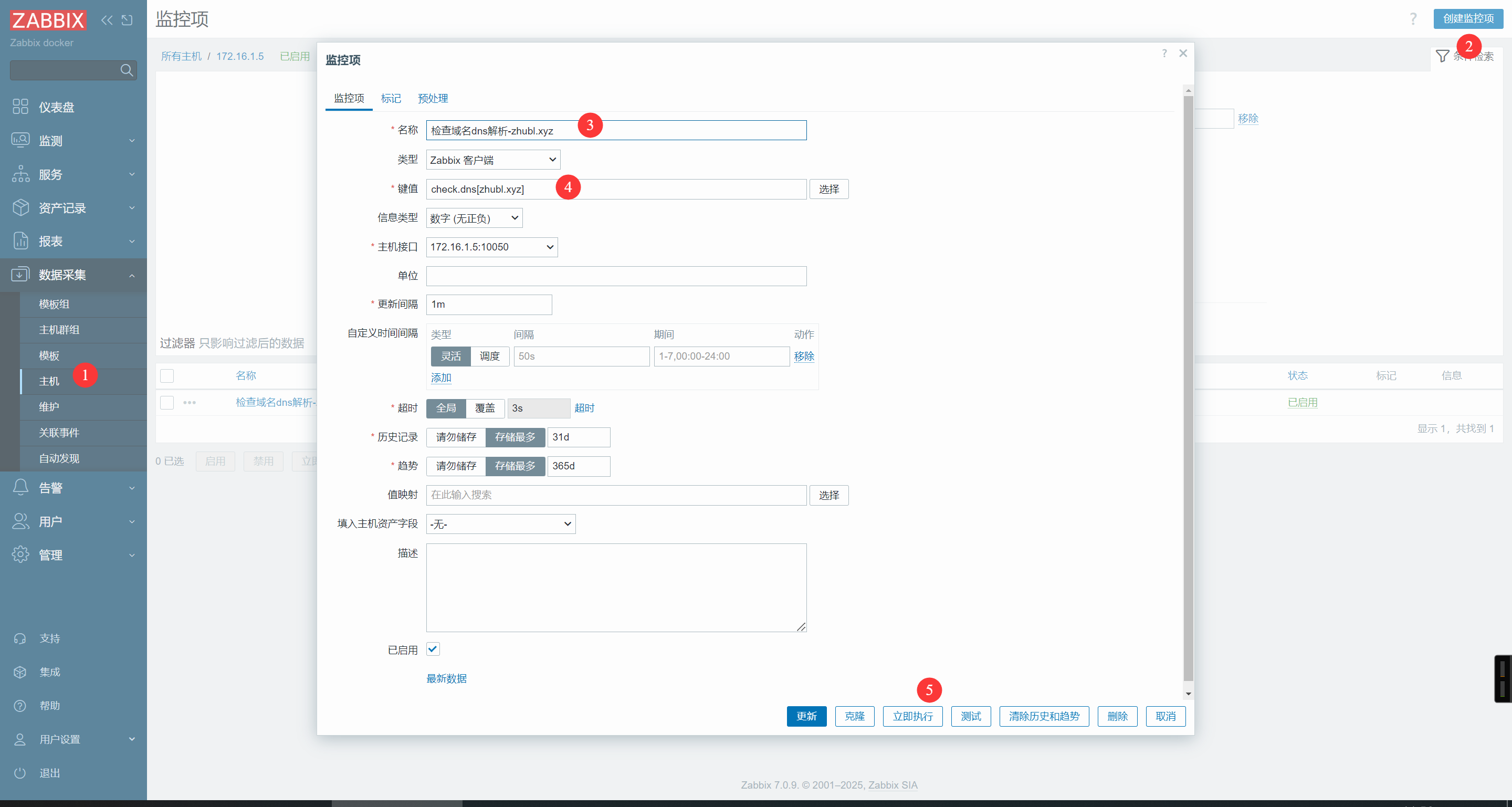

web页面添加监控项

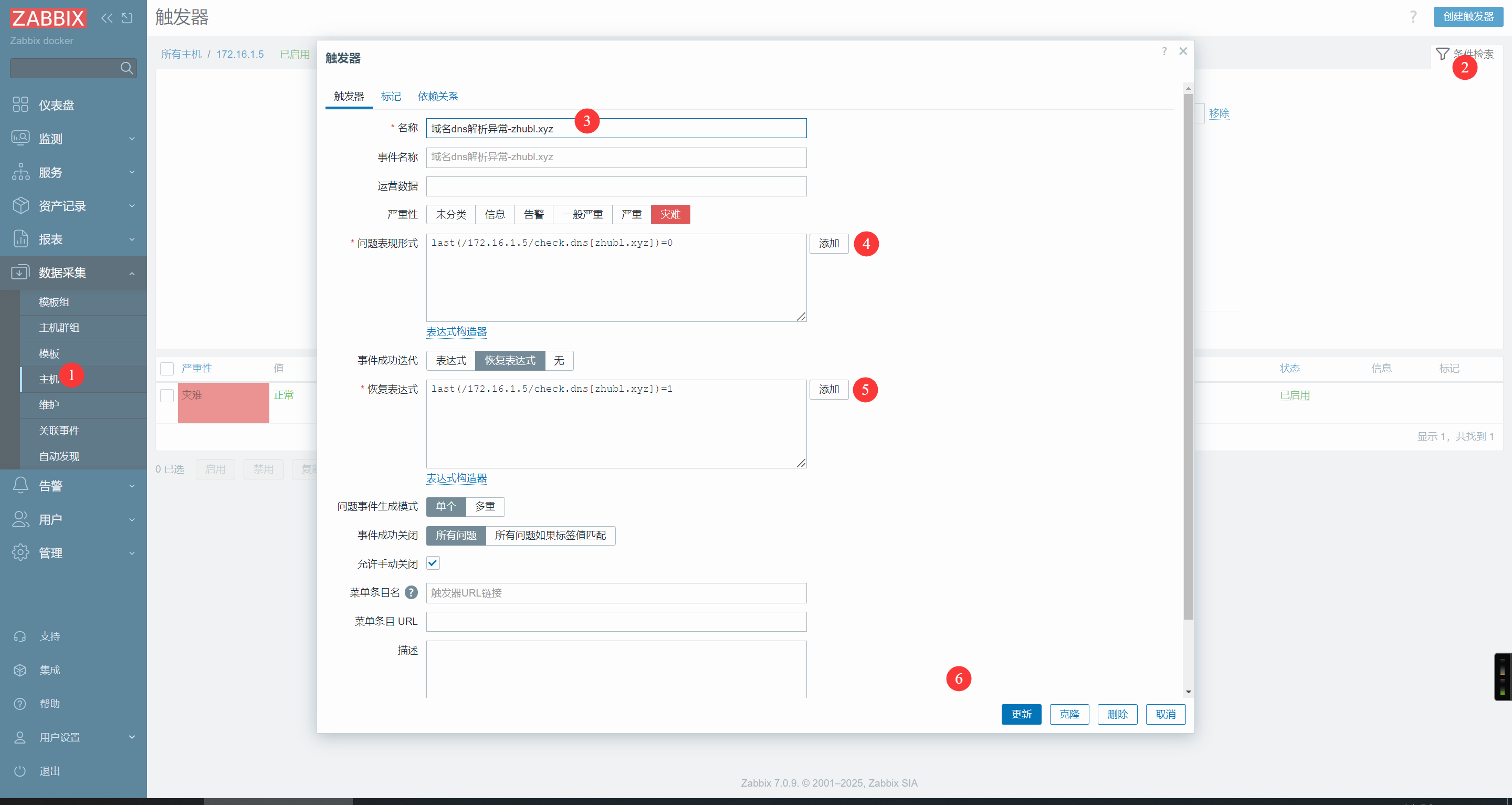

web页面添加触发器

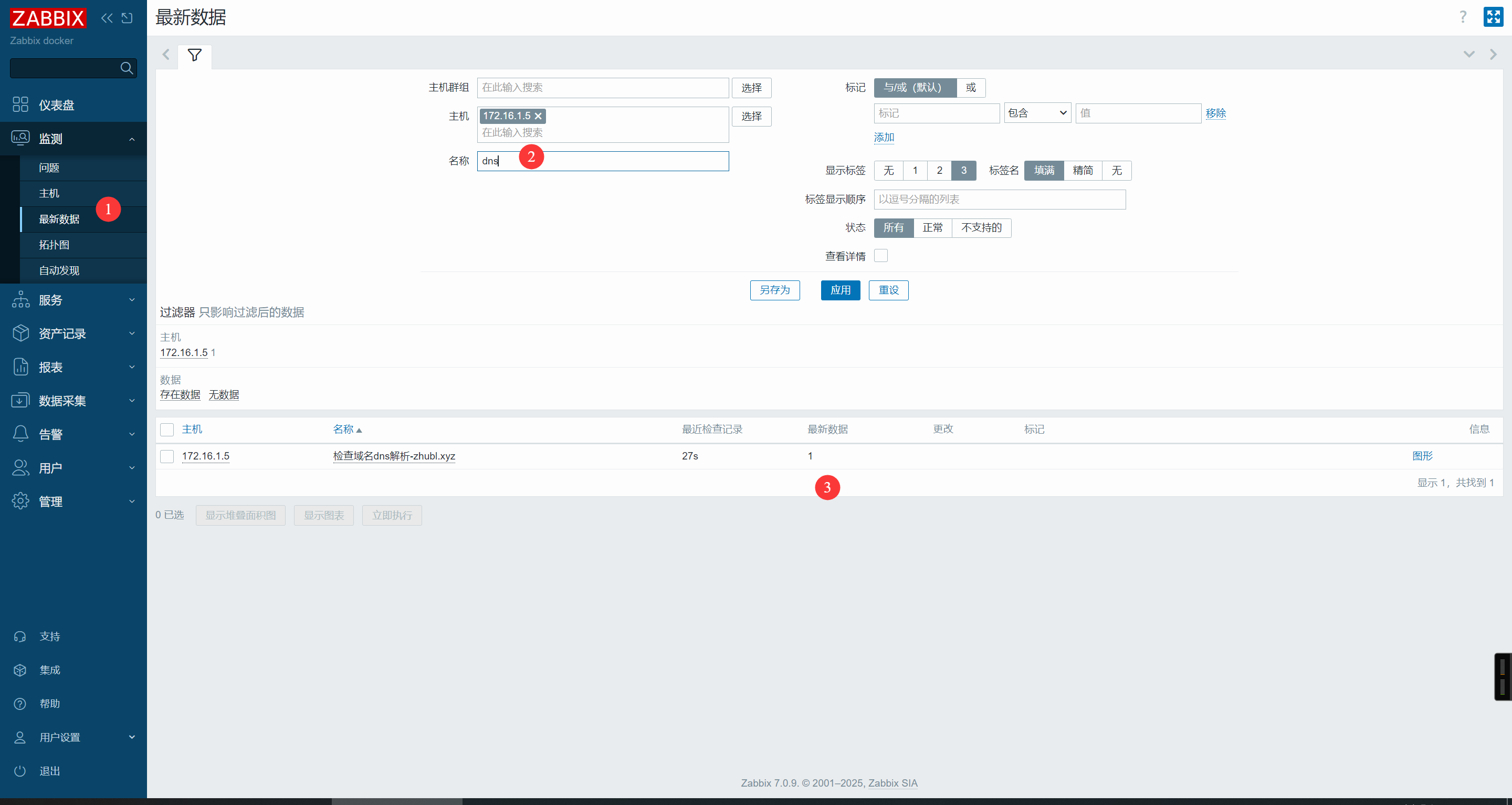

web页面查看最新数据

🔍监控域名是否过期

自定义监控项

• 编写监控脚本

[root@lb01 ~]# cat  /server/scripts/check_https_expire.sh
#!/bin/bash
##############################################################
# File Name:/server/scripts/check_https_expire.sh
# Version:V1.0
# Author:zbl
# Organization:zhubaolin.blog.csdn.net
# Desc:
##############################################################
#1.function
#检查域名过期
function check_domain() {
  local expire_date=`whois  $url |egrep "Expiry|Expiration" |awk -F ": " '{print $2}'`
  local exprire_date_second=`date -d "${expire_date}" +%s`
  local date_second_now=`date +%s`
  local date_expire_days=`echo "(${exprire_date_second} - ${date_second_now} )/60/60/24" |bc`
  echo "$date_expire_days"
}

#检查证书过期
function check_https() {
  #这里还可以加入curl判断.
  local expire_date=`curl -v https://www.$url  |& grep expire |awk -F ": |GMT" '{print $2}'`
  local exprire_date_second=`date -d "${expire_date}" +%s`
  local date_second_now=`date +%s`
  local date_expire_days=`echo "(${exprire_date_second} - ${date_second_now} )/60/60/24" |bc`
  echo "$date_expire_days"
}

#main
function main() {
 choice=$1
 url=$2
 case "$choice" in
     domain)
            check_domain ;;
     https)
            check_https  ;;
 esac
}

main $*

• 修改zabbix_agent2子配置文件

vim /etc/zabbix/zabbix_agent2.d/dns.conf
UserParameter=check.domain_https[*],sudo /bin/bash /server/scripts/check_https_expire.sh "$1" "$2"

注意执行脚本需要使用sudo，否则会报错

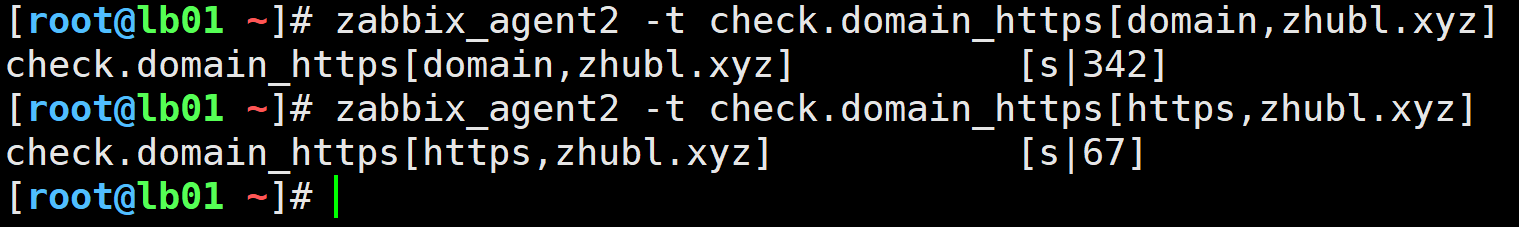

• 客户端测试

zabbix_agent2 -t check.domain_https[domain,zhubl.xyz]
zabbix_agent2 -t check.domain_https[https,zhubl.xyz]

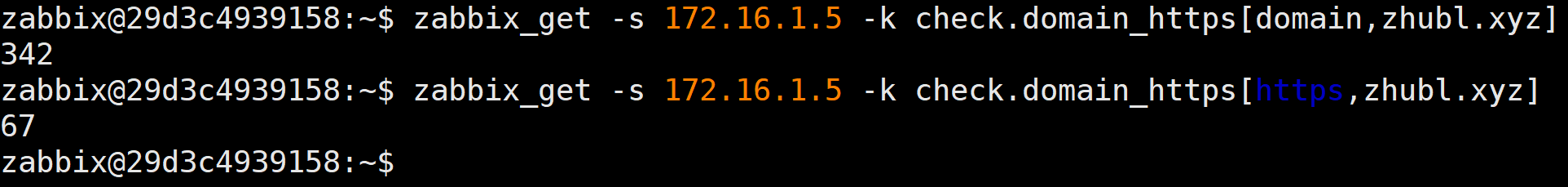

• 服务端测试

zabbix_get -s 172.16.1.5 -k check.domain_https[domain,zhubl.xyz]
zabbix_get -s 172.16.1.5 -k check.domain_https[https,zhubl.xyz]

web页面添加监控项

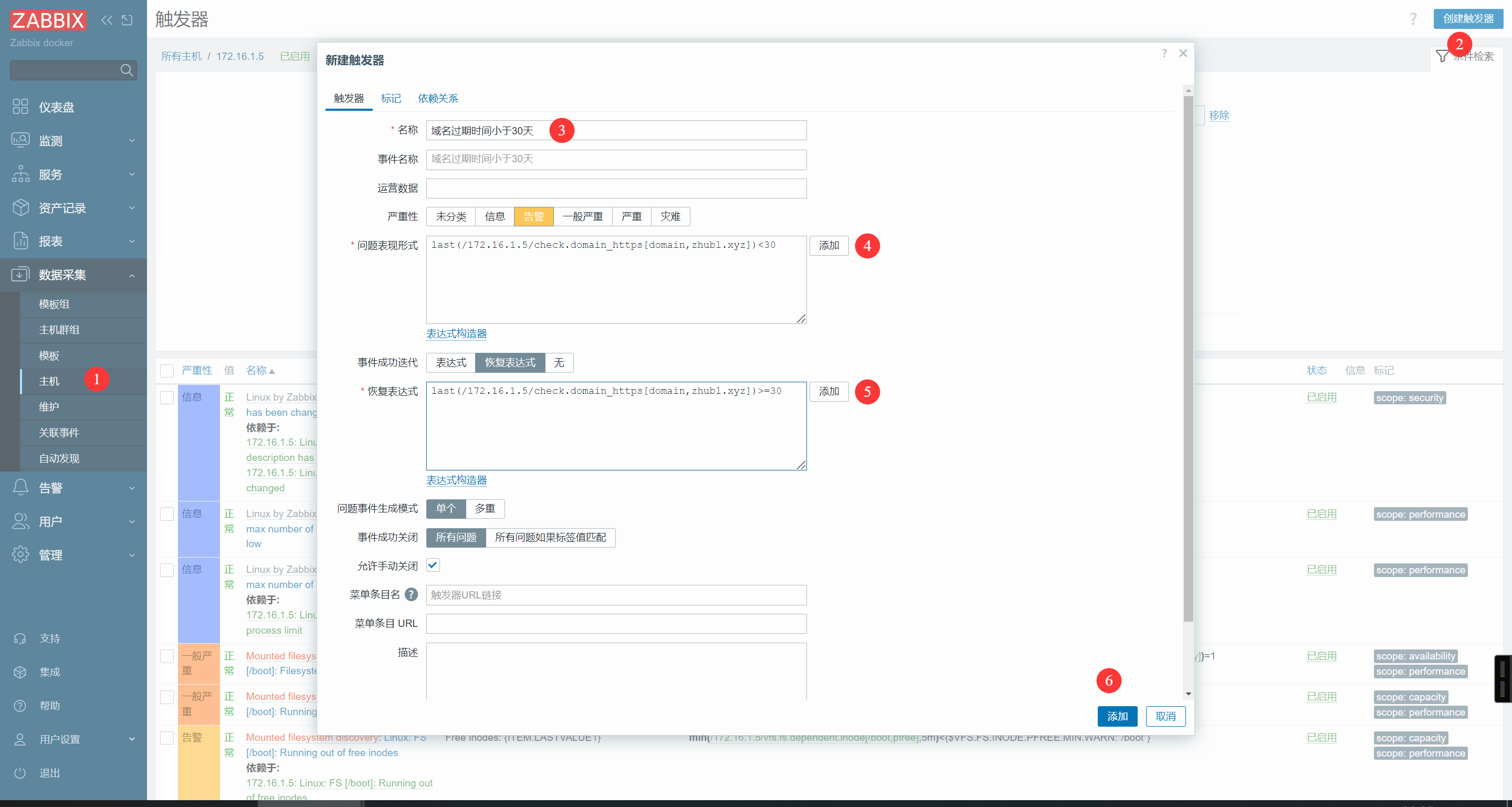

web页面添加触发器

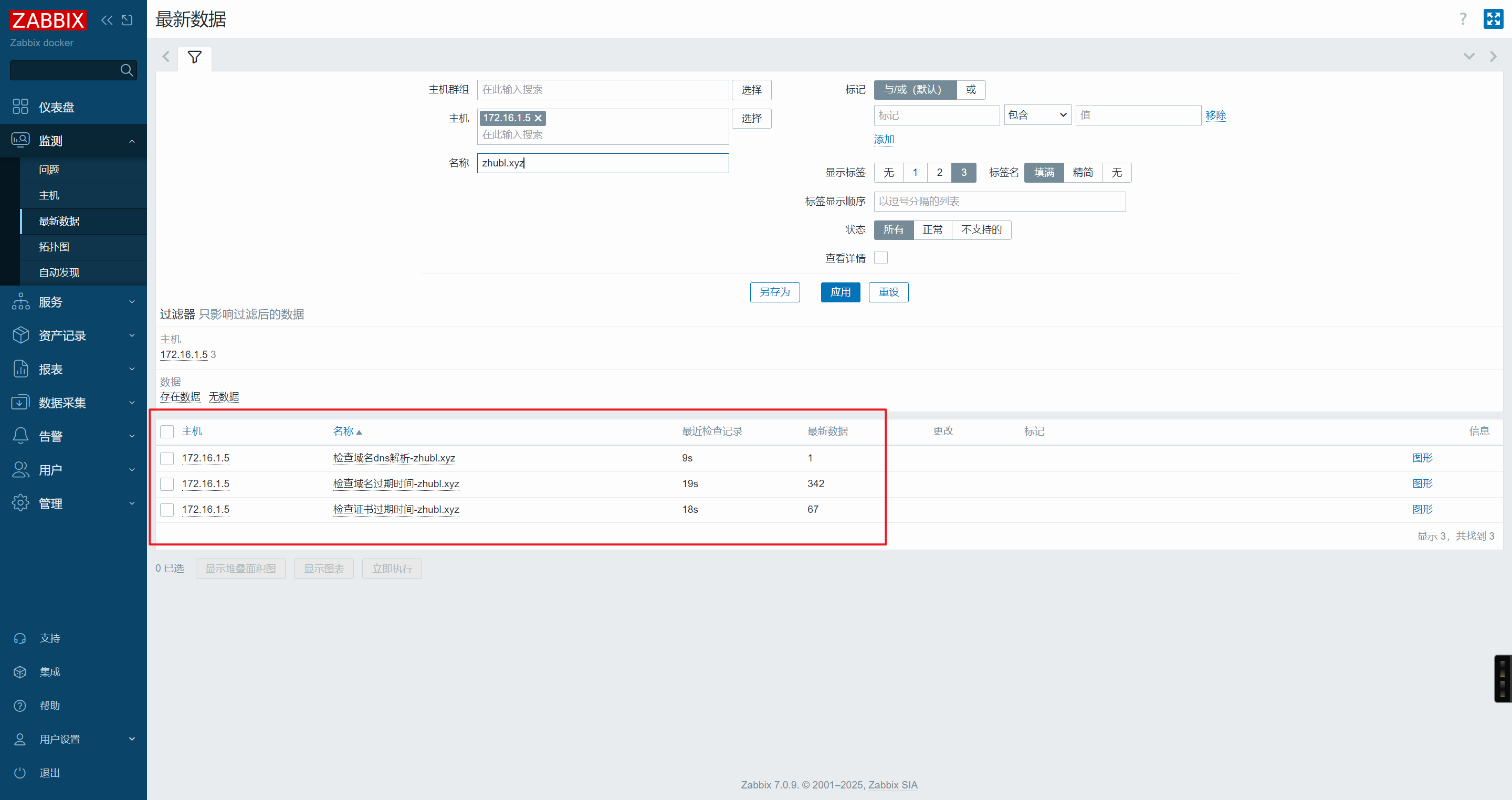

web页面查看最新数据

🌟监控CDN

• 每日带宽，web页面或api监控
• 每日流量，web页面或api监控
• CDN命中率，不低于90%，web页面或api监控
• 检查分析日志 miss 2xx/3xx分析
• 监控宝

🌟监控防火墙 waf 日志

• POST请求 uri异常 200
• 蜜罐
• iptables直接看规则即可，开启或关闭
• 共有云防火墙查看规则即可
• 硬件防火墙通过snmp监控即可

🌟监控负载均衡

🔍监控tengine服务

安装tengine

• 修改nginx配置文件

vim /etc/nginx/conf.d/default.conf
server {
    listen 80 default_server;
    server_name  localhost;
    default_type text/plain;
    location / {
      #return 200 "website is ok";
      index index.html;
    }
    location /status {
      #allow 221.218.213.9 ;
      allow 127.0.0.1;
      allow 10.0.0.1;
      allow 172.16.1.0/24;
      deny all;
      stub_status;
    }
}

• 重启nginx服务

nginx -t
systemctl restart nginx

zabbix服务端测试

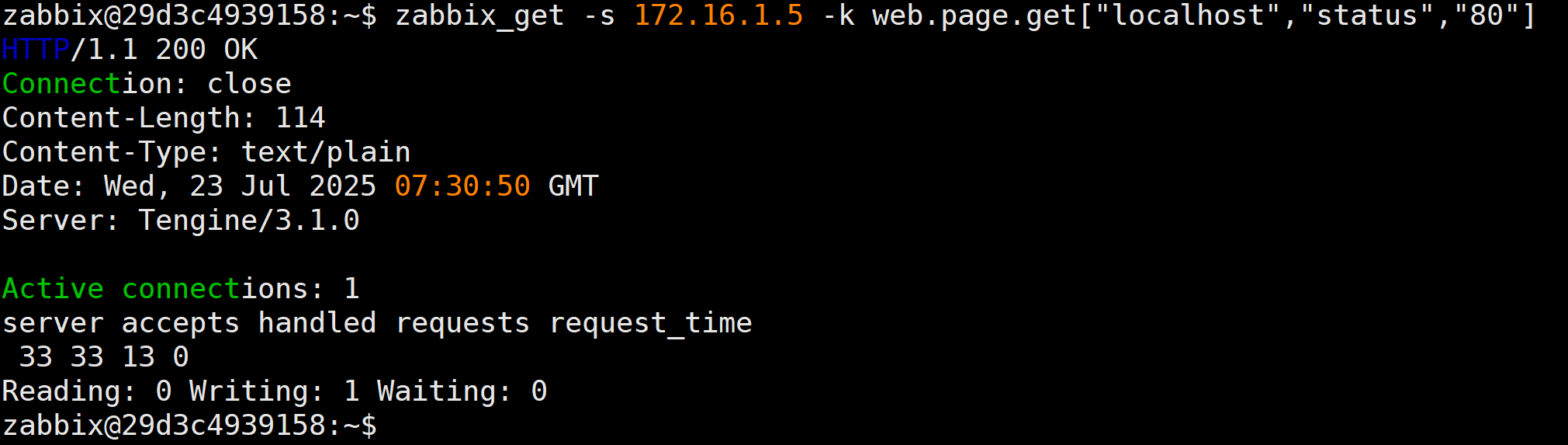

zabbix_get -s 172.16.1.5 -k web.page.get["localhost","status","80"]

web页面创建模板

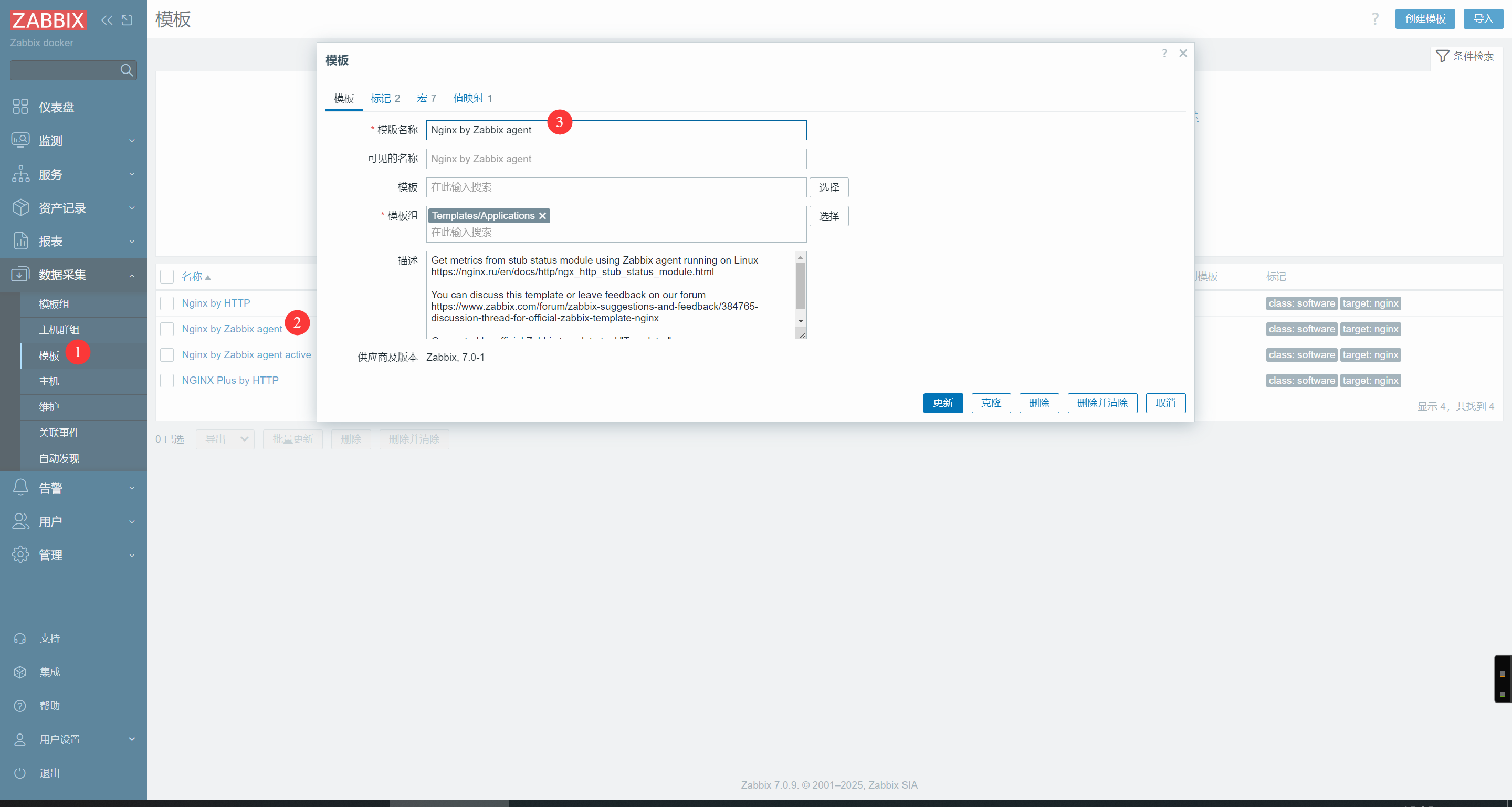

• 复制nginx的监控模板

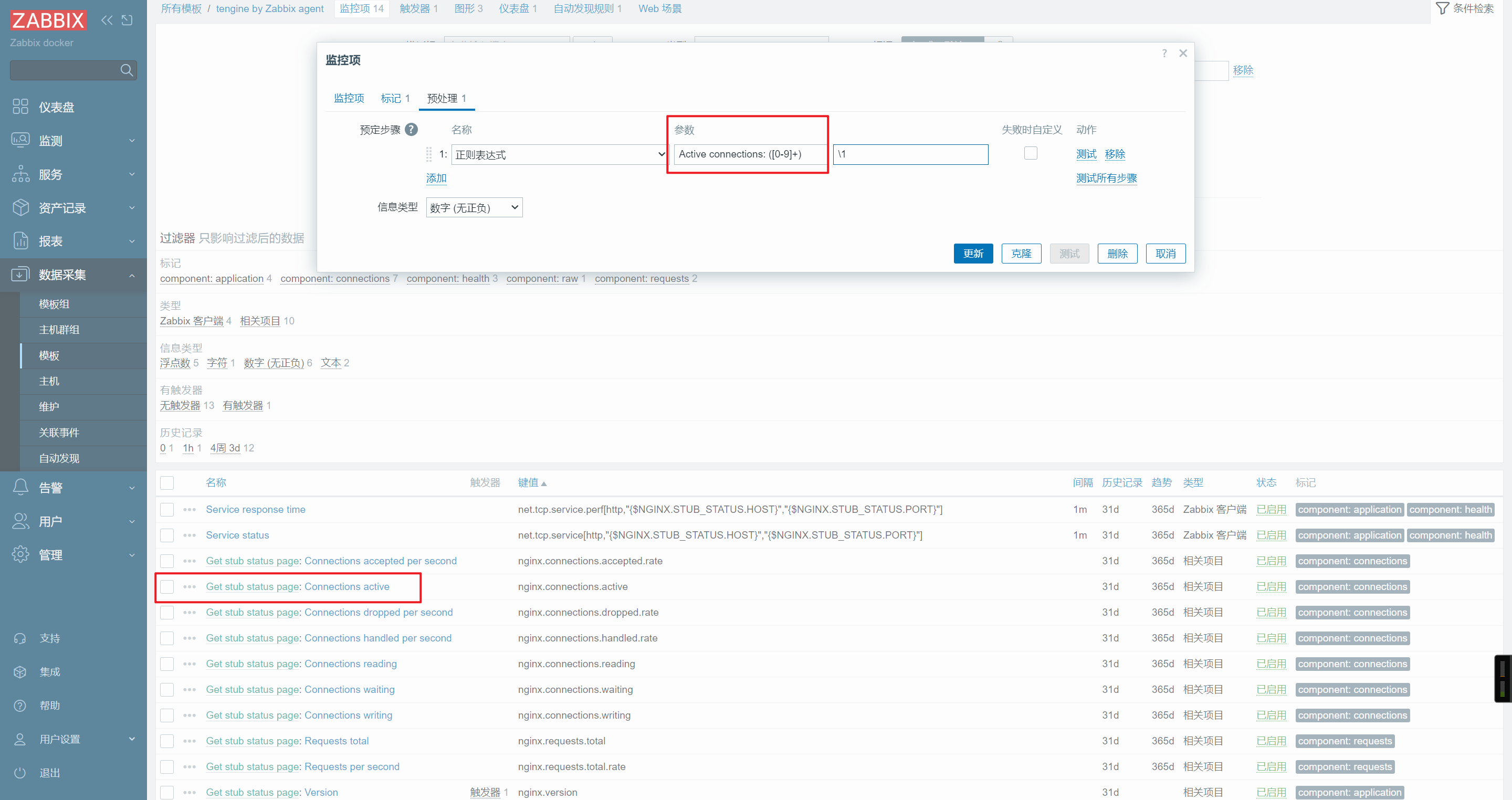

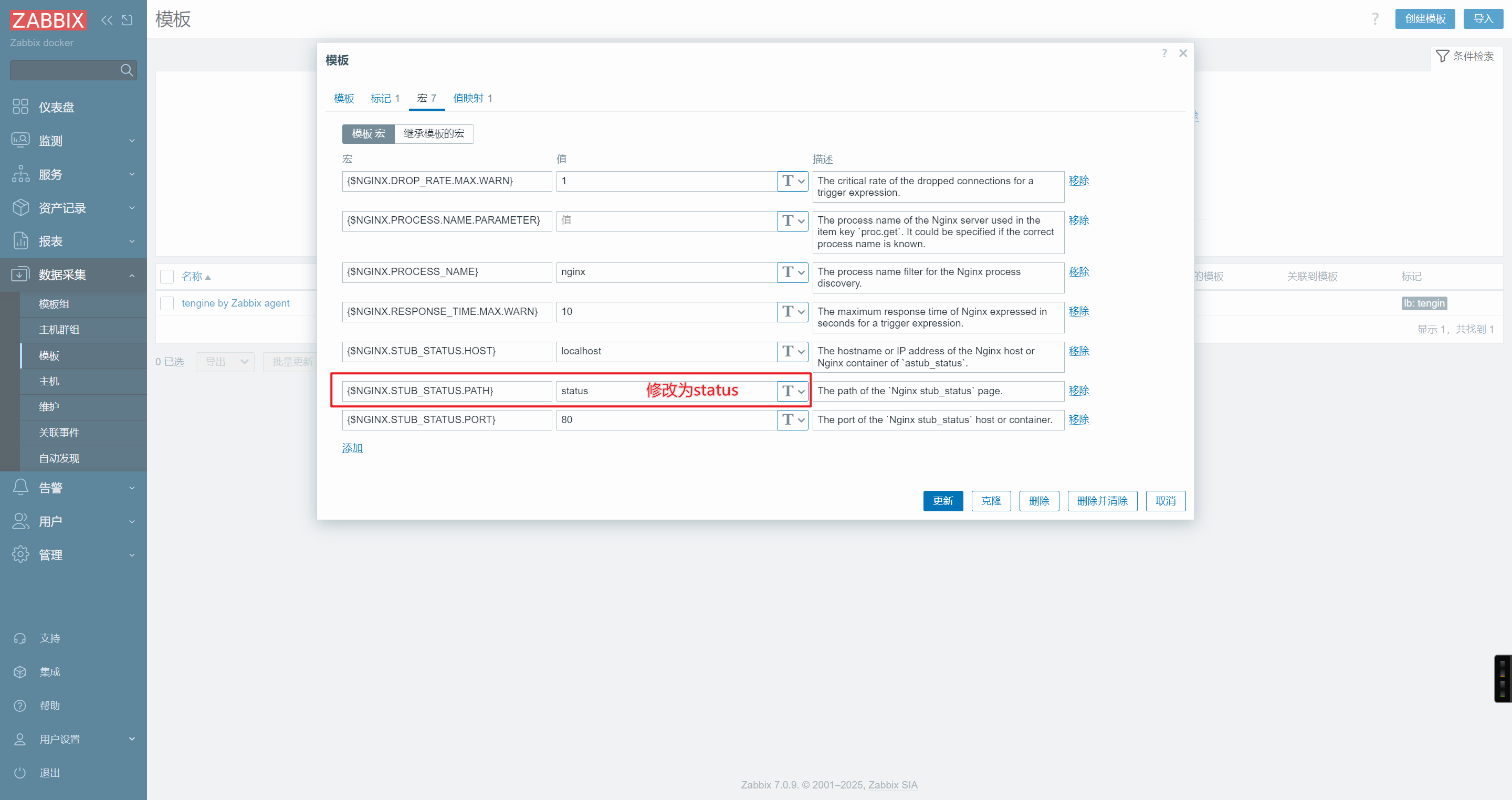

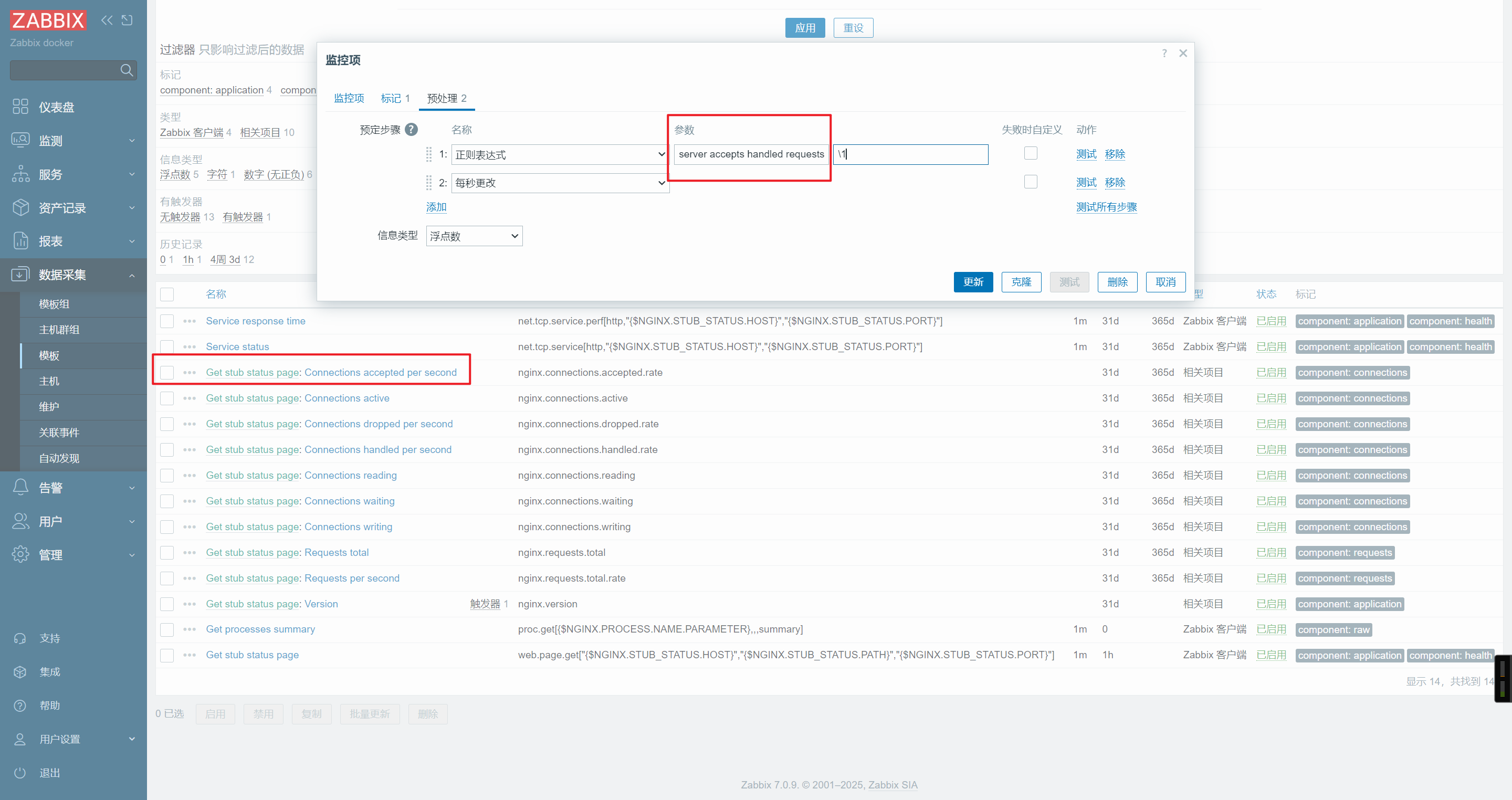

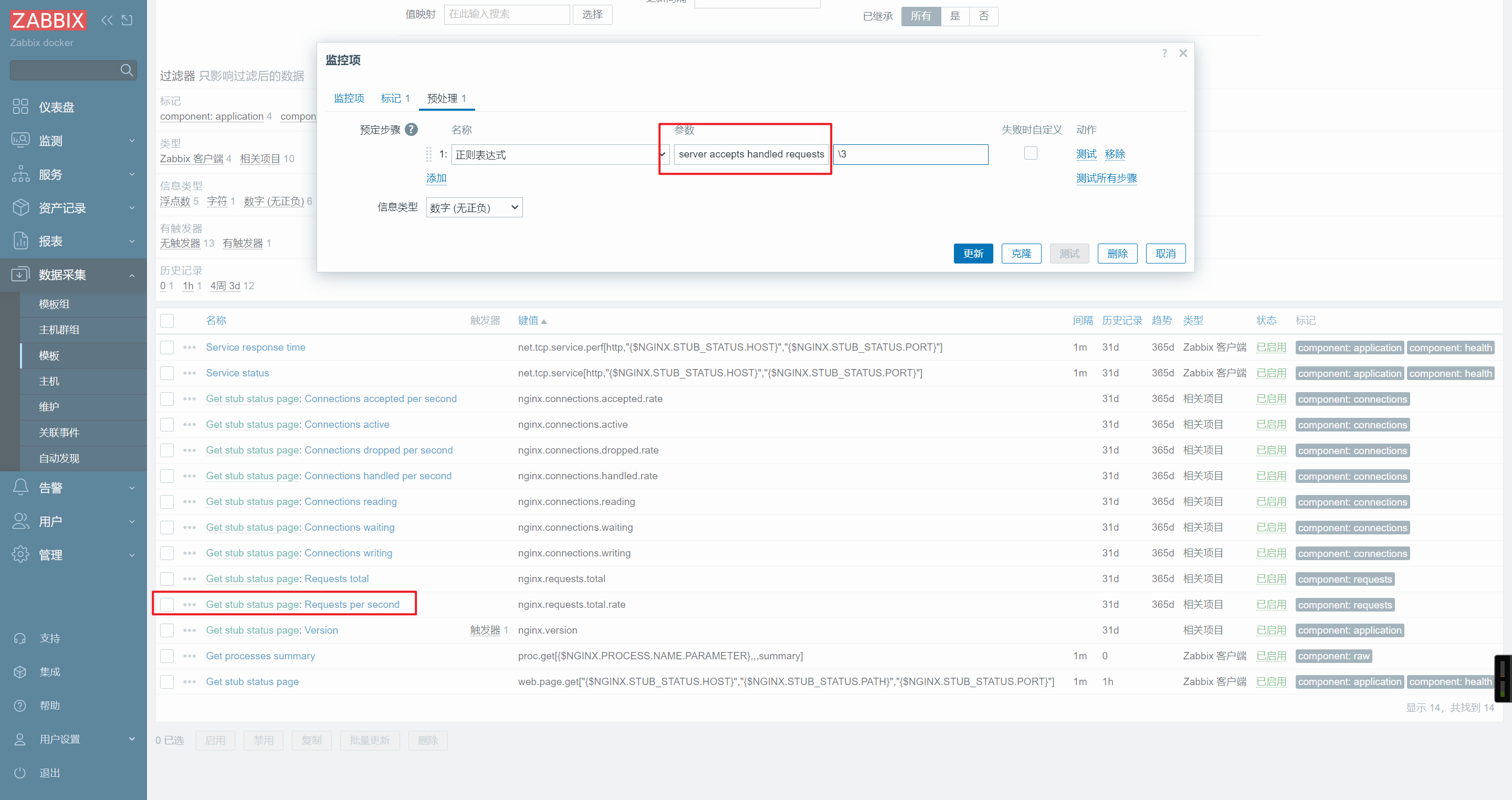

• 修改模板

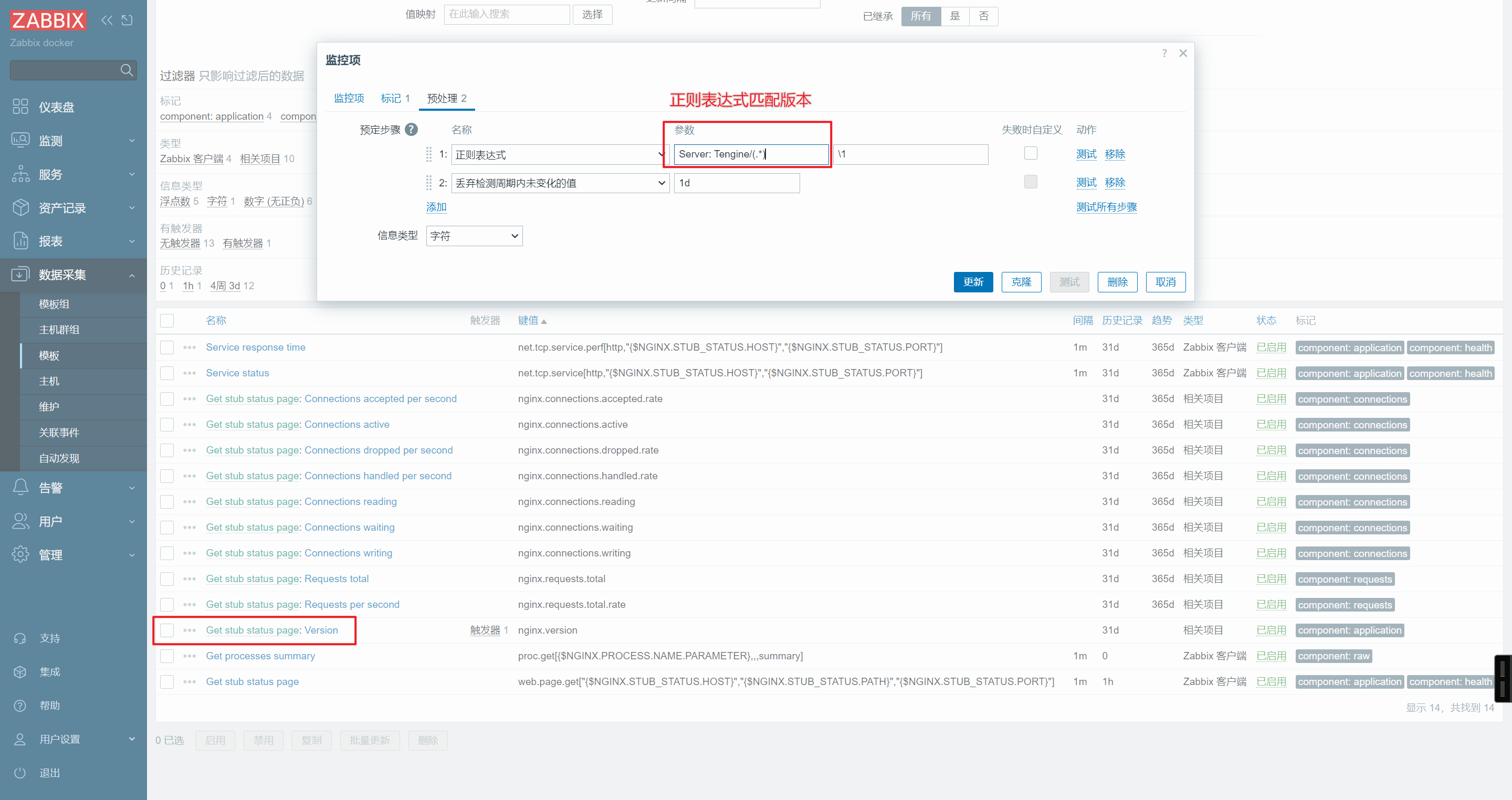

正则表达式匹配需要值

Server: Tengine/(.*)


server accepts handled requests request_time\s+([0-9]+) ([0-9]+) ([0-9]+) ([0-9]+)

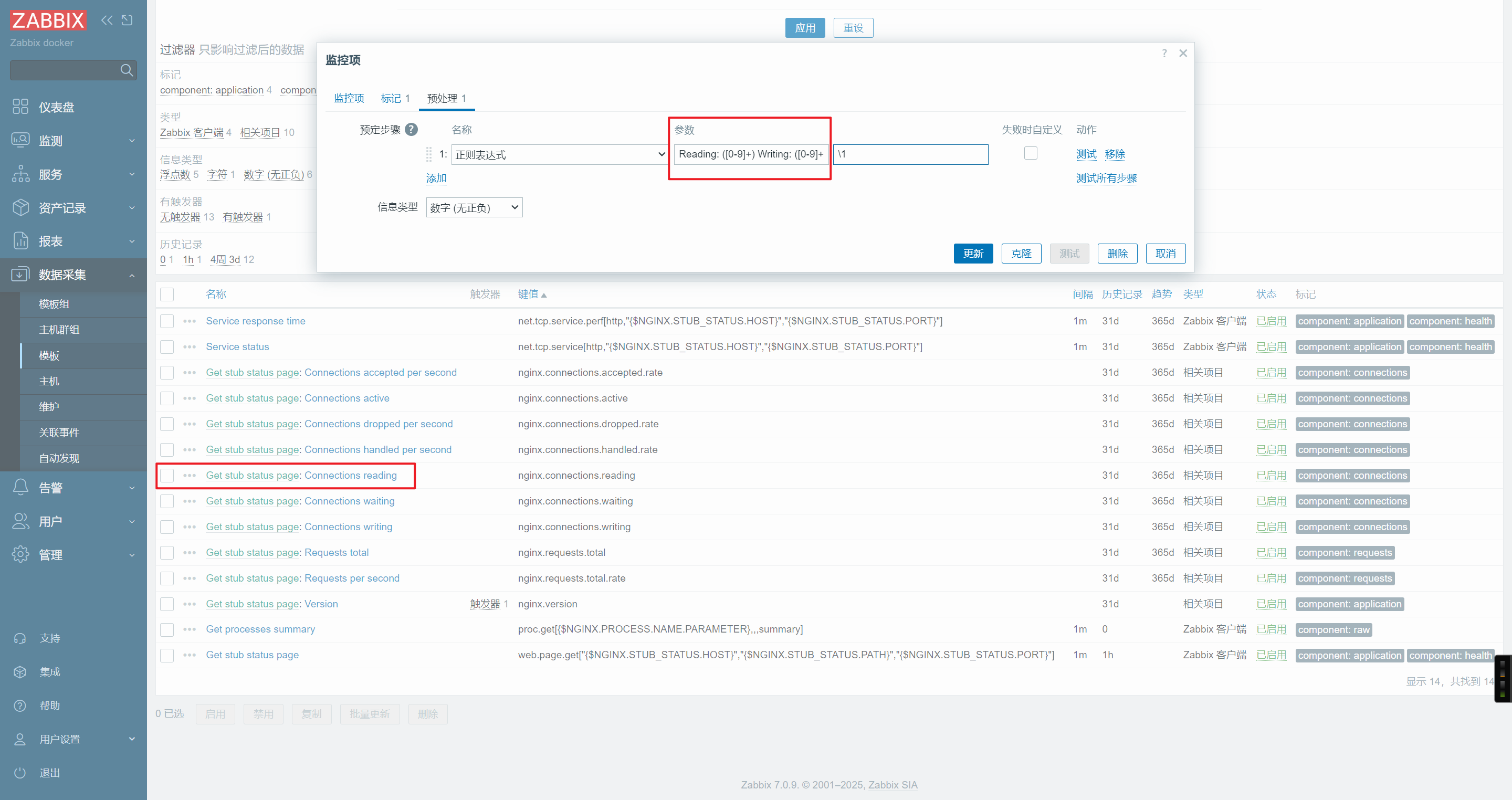

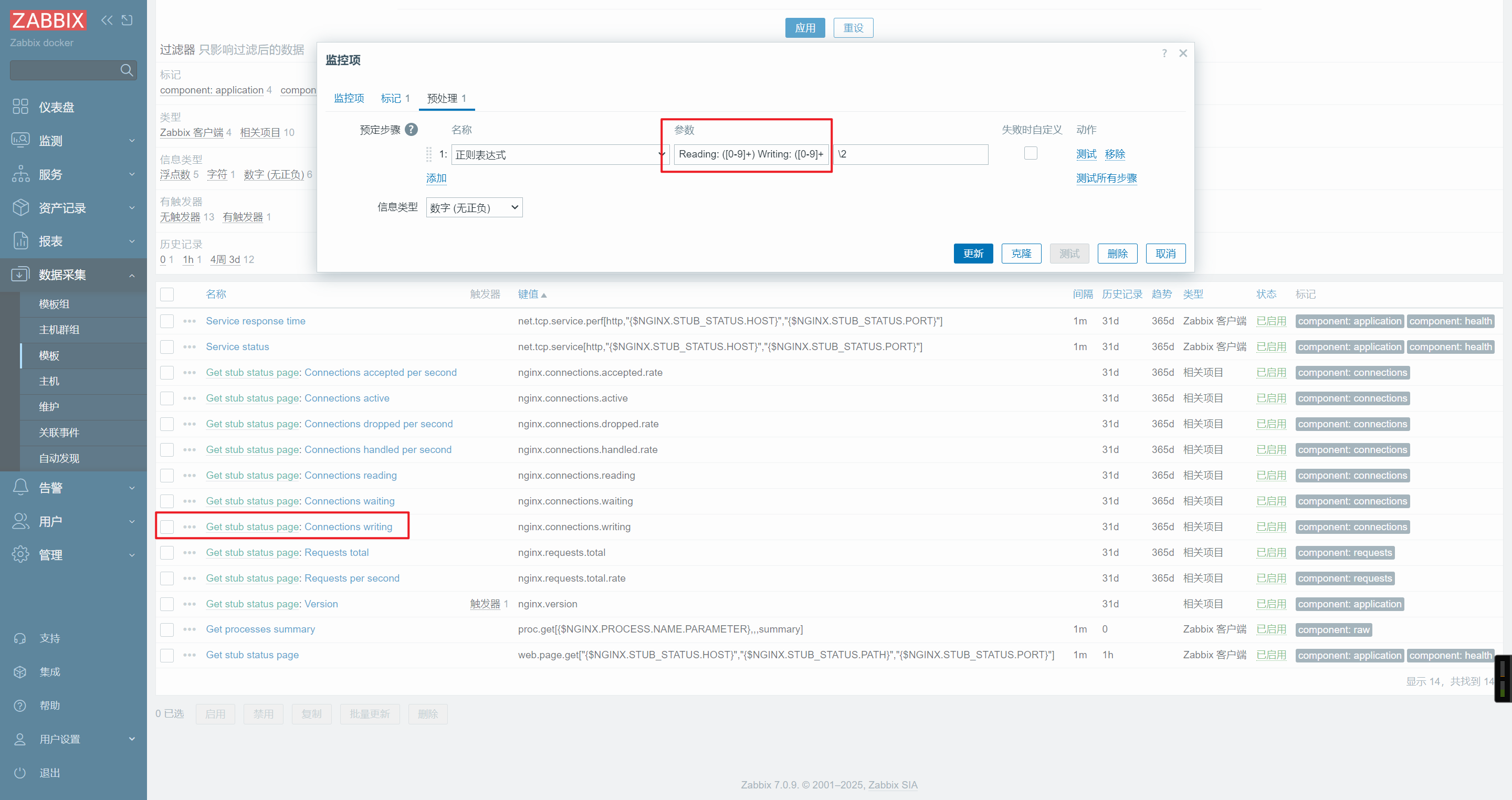

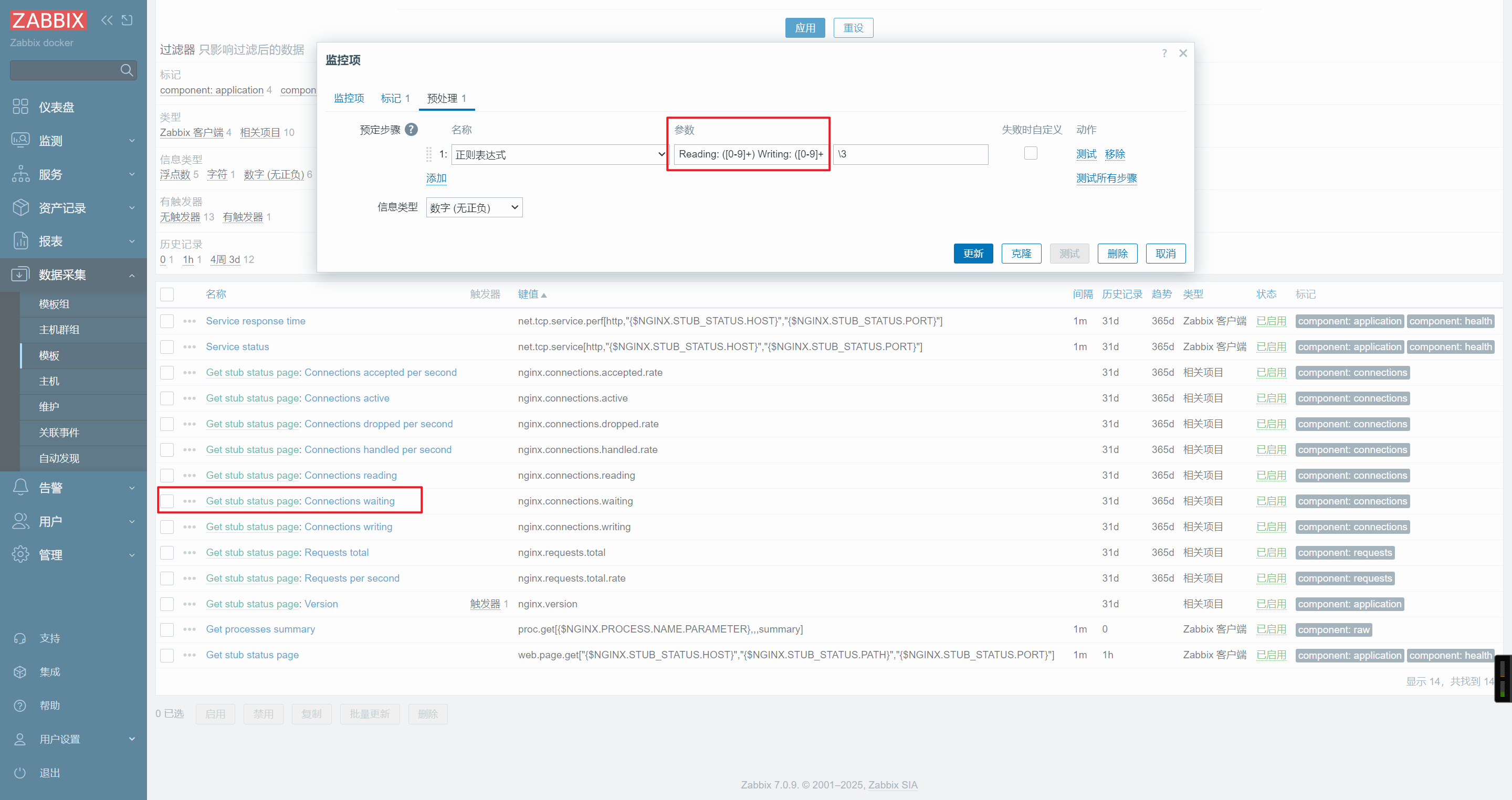

Reading: ([0-9]+) Writing: ([0-9]+) Waiting: ([0-9]+)

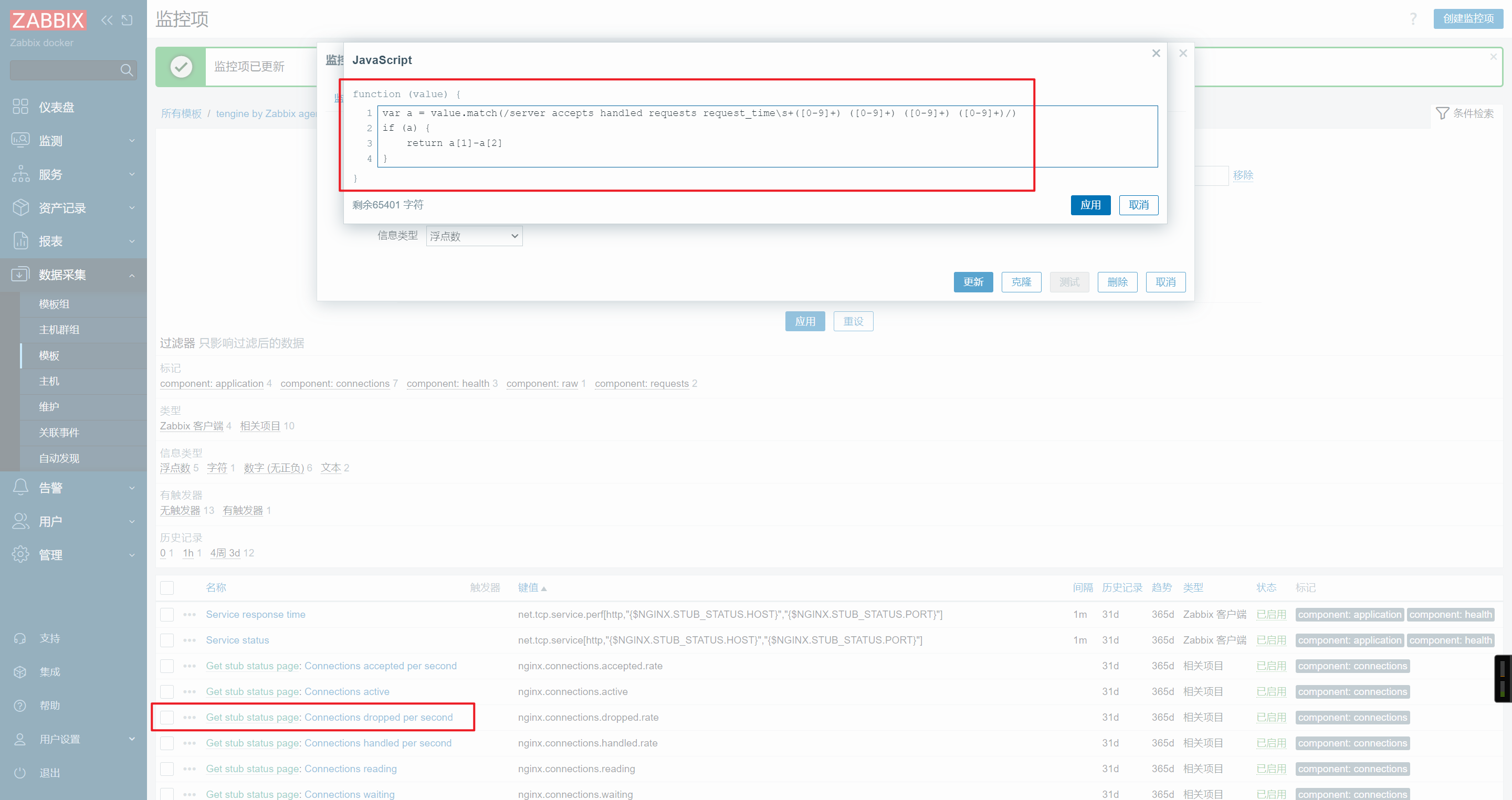

var a = value.match(/server accepts handled requests request_time\s+([0-9]+) ([0-9]+) ([0-9]+) ([0-9]+)/)
if (a) {
    return a[1]-a[2]
}

修改监控项中的相关项

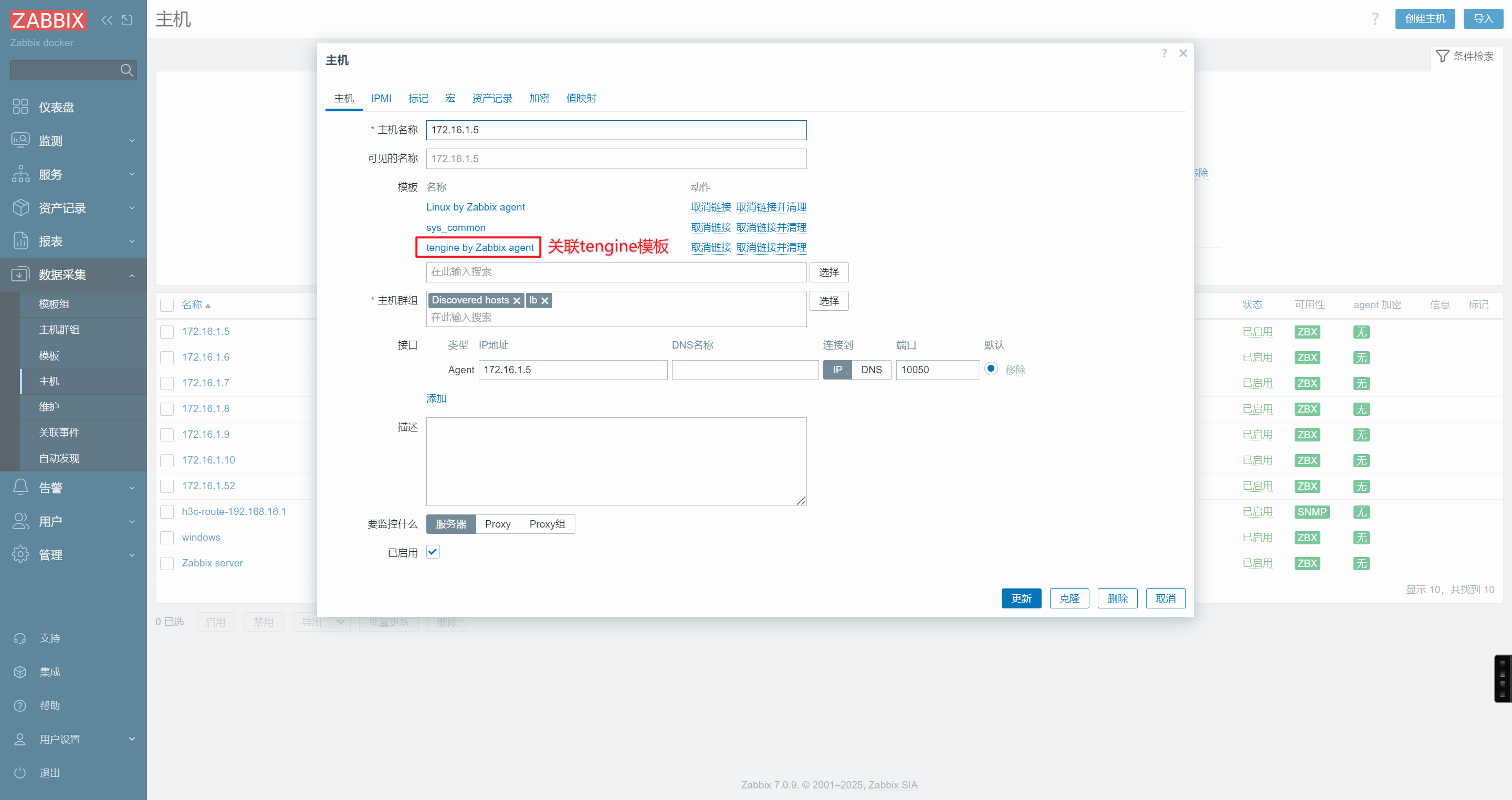

主机关联tengine模板

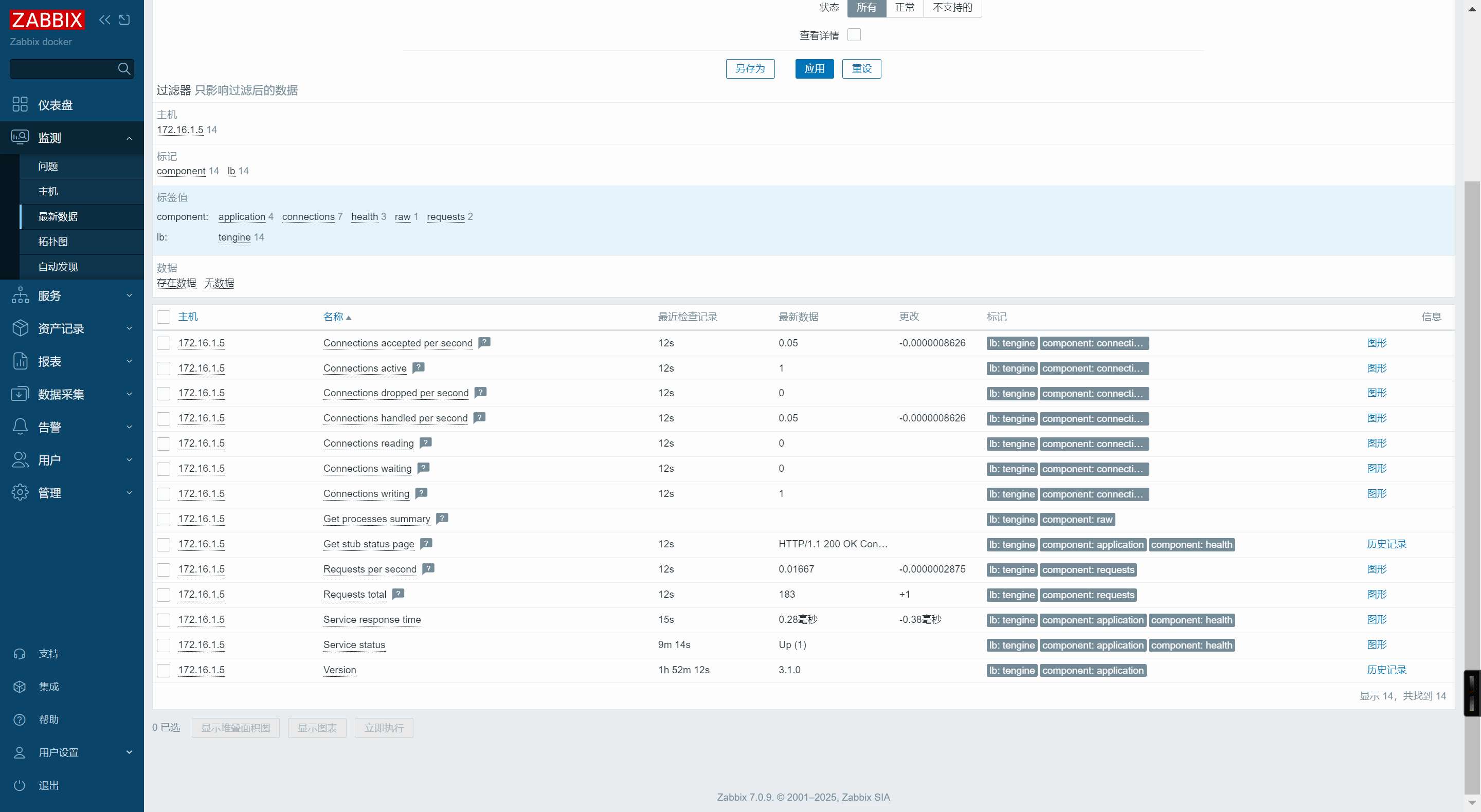

查看最新数据

🔍监控考试系统负载均衡各web站点情况

自定义监控项

• nginx负载均衡自定义监控 开启负载均衡监控检查模块upstream check

• 编译安装nginx

• 默认没有关联的模板

• 监控项：有多少个节点，有多少个分组，每个分组里面的节点状态

• 编写nginx配置文件

vim /etc/nginx/conf.d/exam.conf
upstream l7_pools {
  server 10.0.0.7:80;
  server 10.0.0.8:80;
  hash $remote_addr consistent;

  check interval=3000 rise=2 fall=5 timeout=1000 type=http;
  check_http_send "HEAD /index.html HTTP/1.0\r\nHost:student.zhubl.xyz\r\nUser-Agent: lb_check\r\n\r\n";
  check_http_expect_alive http_2xx http_3xx;
}
server {
  listen 80;
  server_name admin.zhubl.xyz;
  error_log /var/log/nginx/admin-error.log notice;
  access_log /var/log/nginx/admin-access.log main;
  location / {
    proxy_pass http://l7_pools;
    proxy_set_header Host $http_host;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header X-Real-Ip $remote_addr;
  }
}
server {
  listen 80;
  server_name student.zhubl.xyz;
  error_log /var/log/nginx/student-error.log notice;
  access_log /var/log/nginx/student-access.log main;
  location / {
    proxy_pass http://l7_pools;
    proxy_set_header Host $http_host;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header X-Real-Ip $remote_addr;
  }
  location /lb_status {
    check_status;
    access_log off;
    #allow
    #deny
  }
}

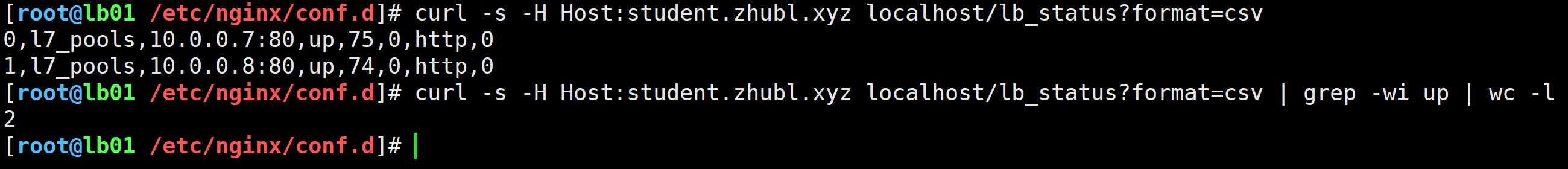

• 命令行测试

curl -s -H Host:student.zhubl.xyz localhost/lb_status?format=csv
curl -s -H Host:student.zhubl.xyz localhost/lb_status?format=csv | grep -wi up | wc -l

• 编写脚本

#!/bin/bash
##############################################################
# File Name:/server/scripts/check_lb_pools.sh
# Version:V1.0
# Author:zbl
# Organization:zhubaolin.blog.csdn.net
# Desc:
##############################################################
#1.vars
url=$1
#2.统计负载均衡后端服务器在线的数量
total=`curl -s -H Host:${url} localhost/lb_status?format=csv |wc -l`
up=`curl -s -H Host:${url} localhost/lb_status?format=csv |grep -wi up |wc -l`
#3.统计负载均衡后端服务器在线百分比
echo "scale=2; $up / $total * 100" |bc -l

• 修改zabbix_agent2子配置文件

vim /etc/zabbix/zabbix_agent2.d/lb.conf
UserParameter=check.lb[*],/bin/bash /server/scripts/check_lb_pools.sh "$1"

• 重启zabbix_agent2服务

systemctl restart zabbix-agent2.service

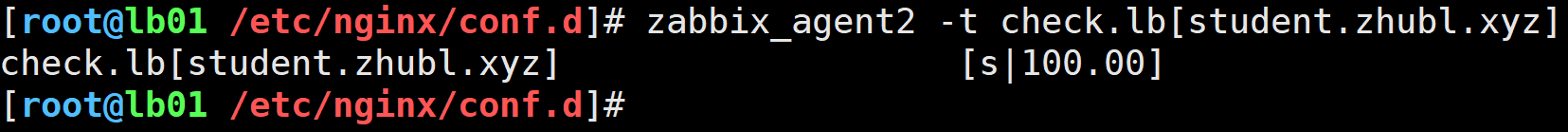

• 客户端测试

zabbix_agent2 -t check.lb[student.zhubl.xyz]

• 服务端测试

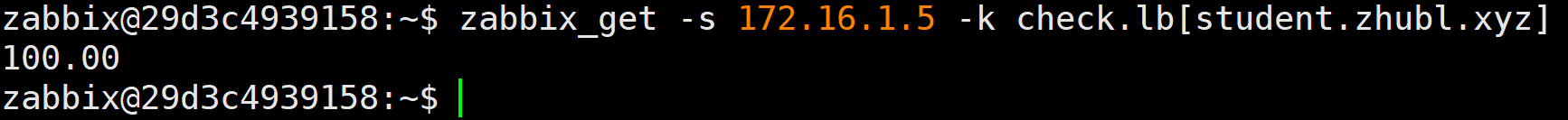

zabbix_get -s 172.16.1.5 -k check.lb[student.zhubl.xyz]

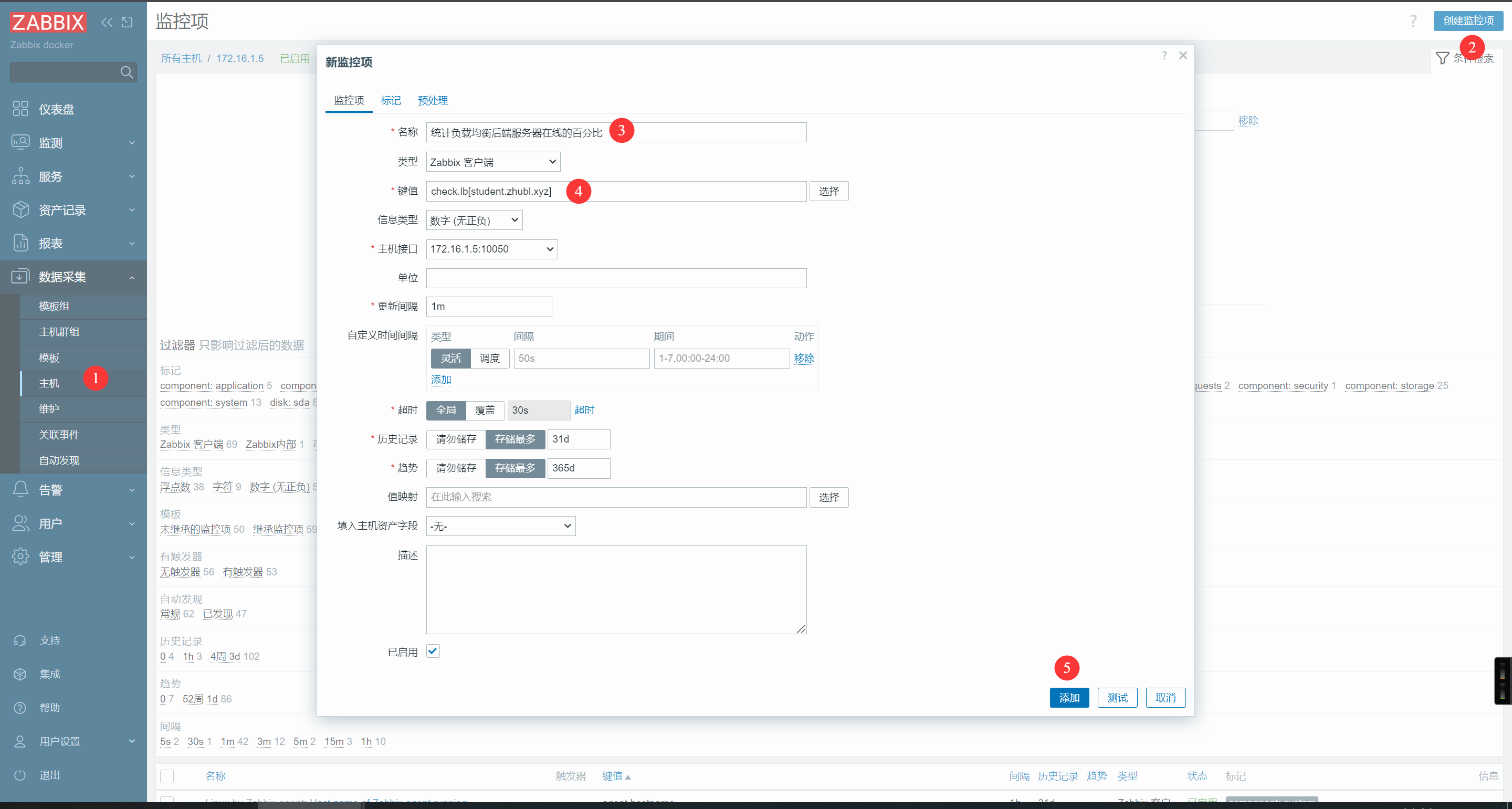

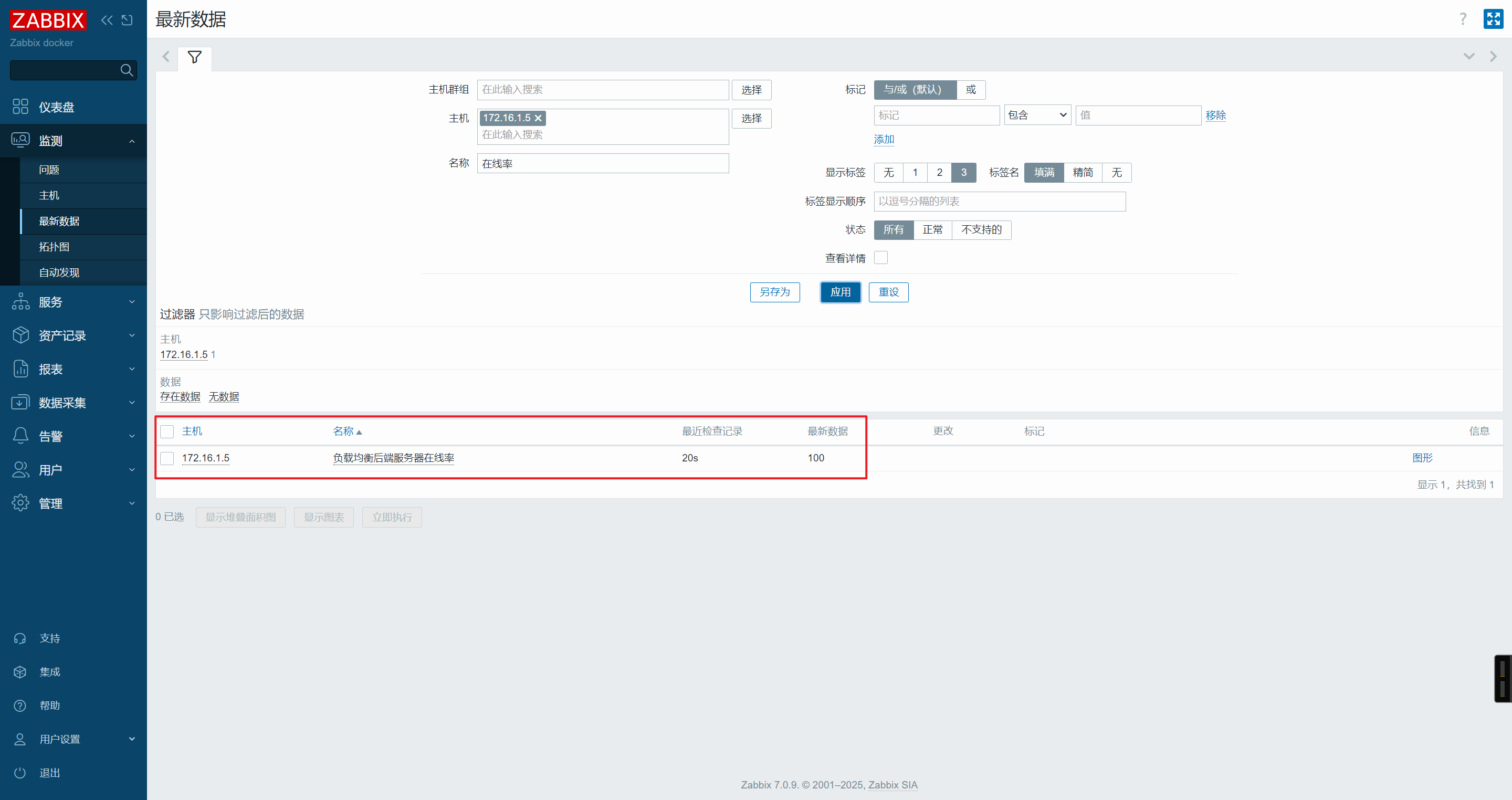

web页面添加监控项

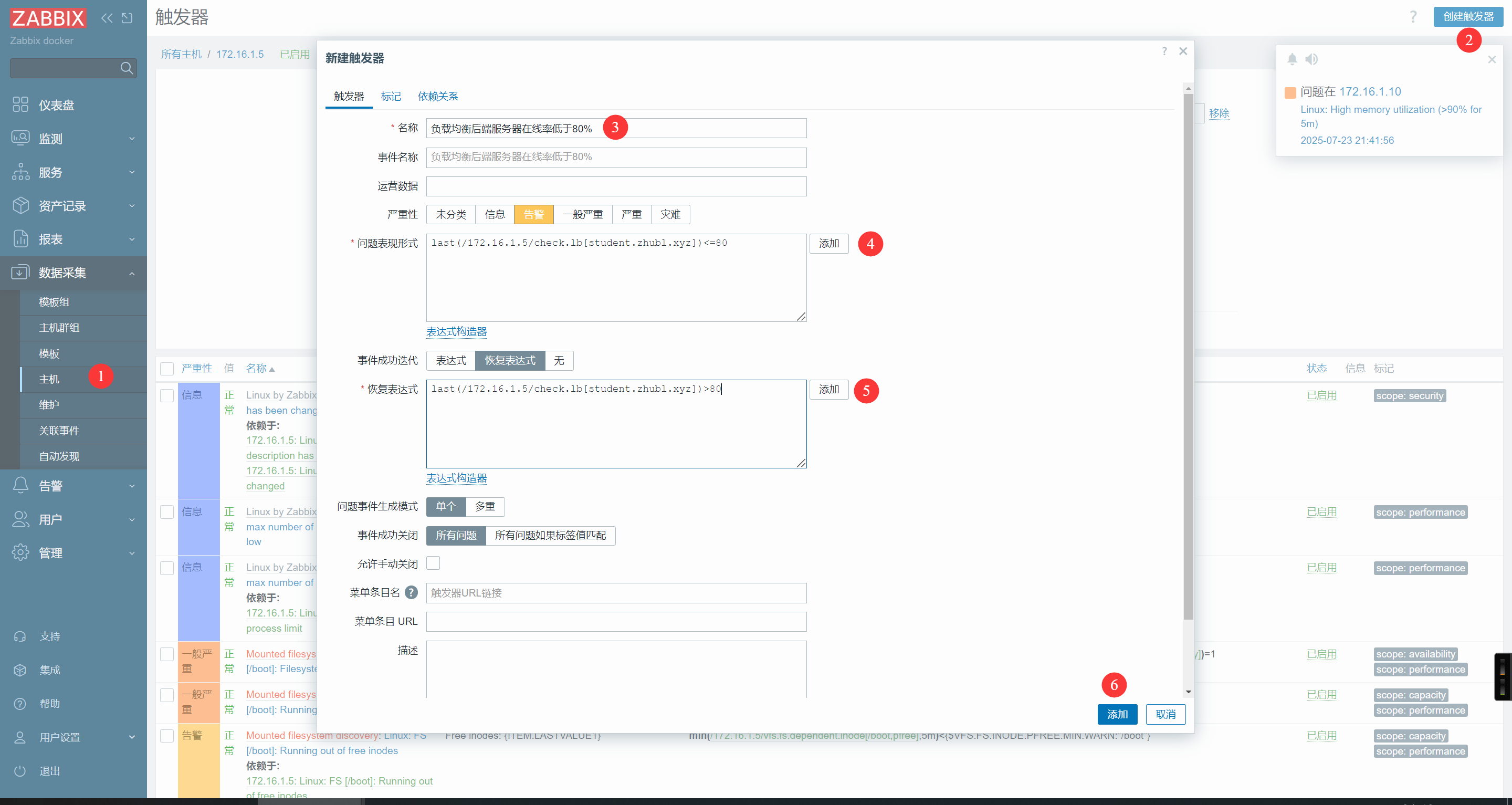

web页面添加触发器

web页面查看最新数据

🔍监控keepalived服务

• 监控keepalived是否切换
  • 监控项：过滤keepalived是否有进程
  • 监控项：是否有vip，过滤VIP，确定是否发生了主备切换

自定义监控项

• 备节点书写监控脚本

vim /server/scripts/chk_vip.sh
#!/bin/bash
##############################################################
# File Name:/server/scripts/chk_vip.sh
# Version:V1.0
# Author:zbl
# Organization:zhubaolin.blog.csdn.net
# Desc:
##############################################################
#1.vars
vip=$1
#2.过滤
vip_cnt=`ip a |grep -w "${vip}" |wc -l`
#3.判断
if [ $vip_cnt -gt 0 ];then
	echo 1
else
	echo 0
fi

• 编写zabbix_agent2子配置文件

UserParameter=keepalived.vip[*],/bin/bash /server/scripts/chk_vip.sh "$1"

• 重启zabbix_agent2服务

systemctl restart zabbix-agent2.service

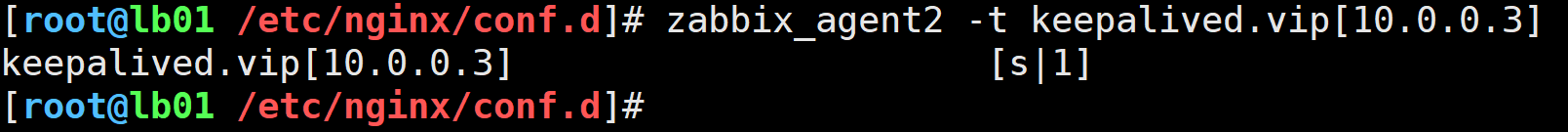

• 客户端测试

zabbix_agent2 -t keepalived.vip[10.0.0.3]

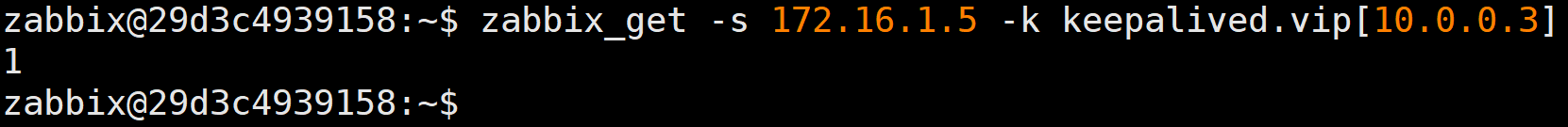

• 服务端测试

zabbix_get -s 172.16.1.5 -k keepalived.vip[10.0.0.3]

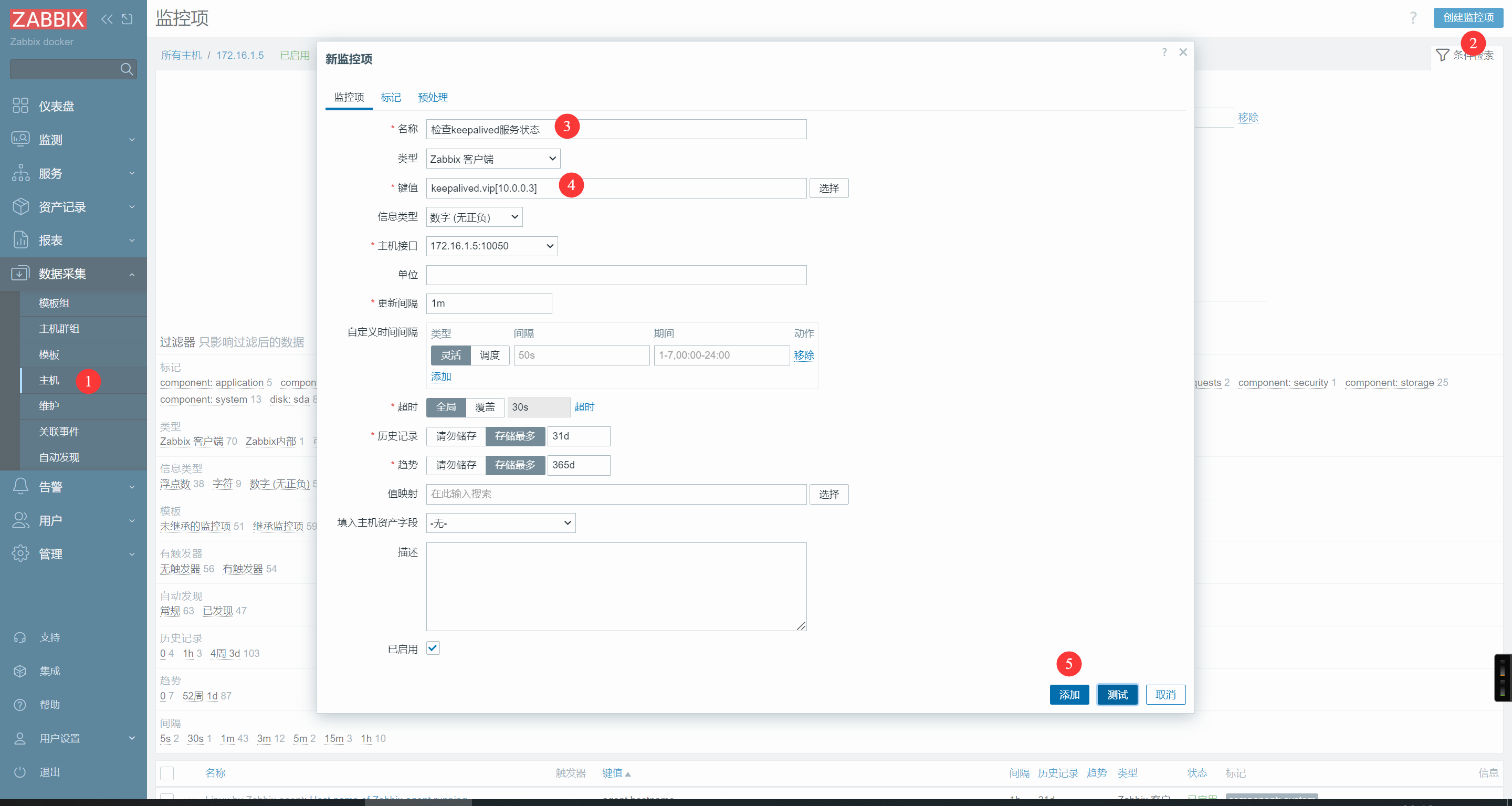

web页面添加监控项

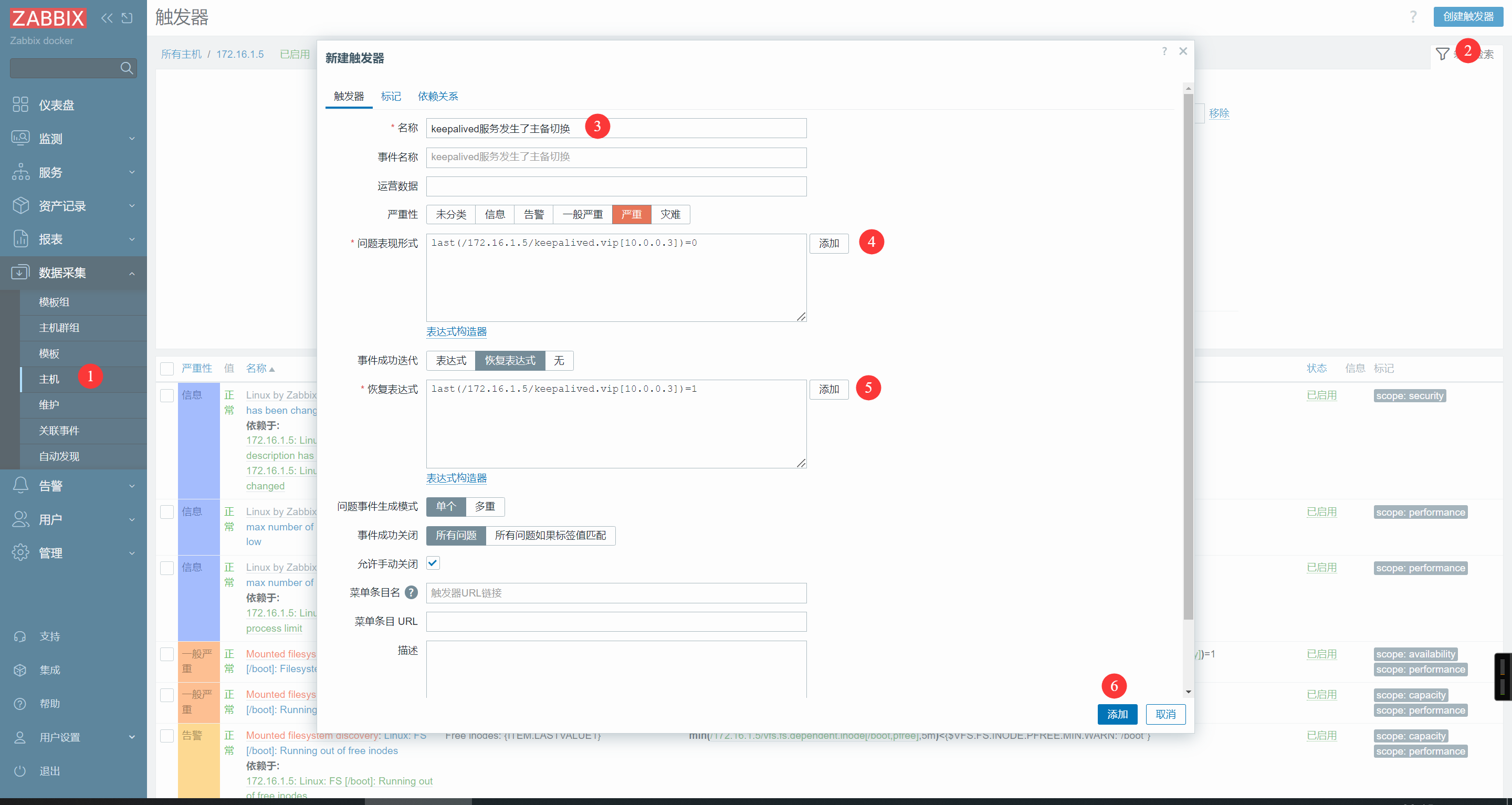

web页面添加触发器

web页面查看最新数据

🔍监控访问日志

• nginx访问日志(elk服务)
  • ip地址出现次数
  • 状态码及出现的次数

自定义监控项

• 编写脚本（统计状态码数量）

vim /server/scripts/check_ngx_access_log.sh
#!/bin/bash
##############################################################
# File Name:/server/scripts/check_ngx_access_log.sh
# Version:V1.0
# Author:zbl
# Organization:zhubaolin.blog.csdn.net
# Desc:
##############################################################
#1.vars
access_files="/var/log/nginx/student-access.log"
code=$1
#2.case
case "$code" in
	200) awk '{print $9}' $access_files |grep -w "200"|wc -l;;
	206) awk '{print $9}' $access_files |grep -w "206"|wc -l;;
	301) awk '{print $9}' $access_files |grep -w "301"|wc -l;;
	302) awk '{print $9}' $access_files |grep -w "302"|wc -l;;
	304) awk '{print $9}' $access_files |grep -w "304"|wc -l;;
	400) awk '{print $9}' $access_files |grep -w "400"|wc -l;;
	401) awk '{print $9}' $access_files |grep -w "401"|wc -l;;
	403) awk '{print $9}' $access_files |grep -w "403"|wc -l;;
	404) awk '{print $9}' $access_files |grep -w "404"|wc -l;;
	405) awk '{print $9}' $access_files |grep -w "405"|wc -l;;
	413) awk '{print $9}' $access_files |grep -w "413"|wc -l;;
	500) awk '{print $9}' $access_files |grep -w "500"|wc -l;;
	502) awk '{print $9}' $access_files |grep -w "502"|wc -l;;
	503) awk '{print $9}' $access_files |grep -w "503"|wc -l;;
	504) awk '{print $9}' $access_files |grep -w "504"|wc -l;;
esac

• 修改zabbix_agent2配置文件

UserParameter=nginx.log.status[*],sudo /bin/bash /server/scripts/check_ngx_access_log.sh "$1"

• 重启zabbix_agent2服务

systemctl restart zabbix-agent2.service

• 客户端测试

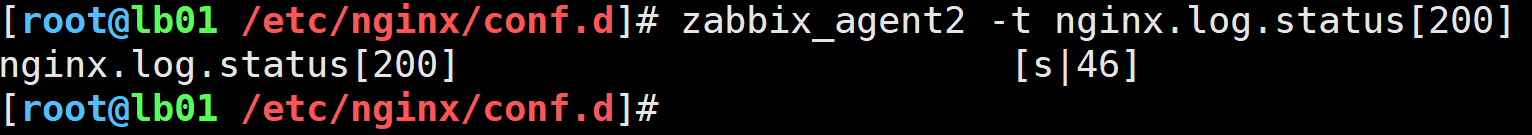

zabbix_agent2 -t nginx.log.status[200]

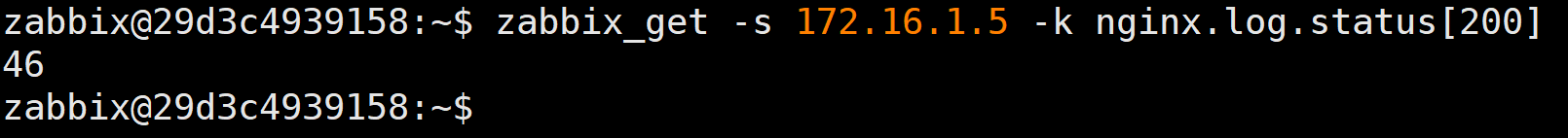

• 服务端测试

zabbix_get -s 172.16.1.5 -k nginx.log.status[200]

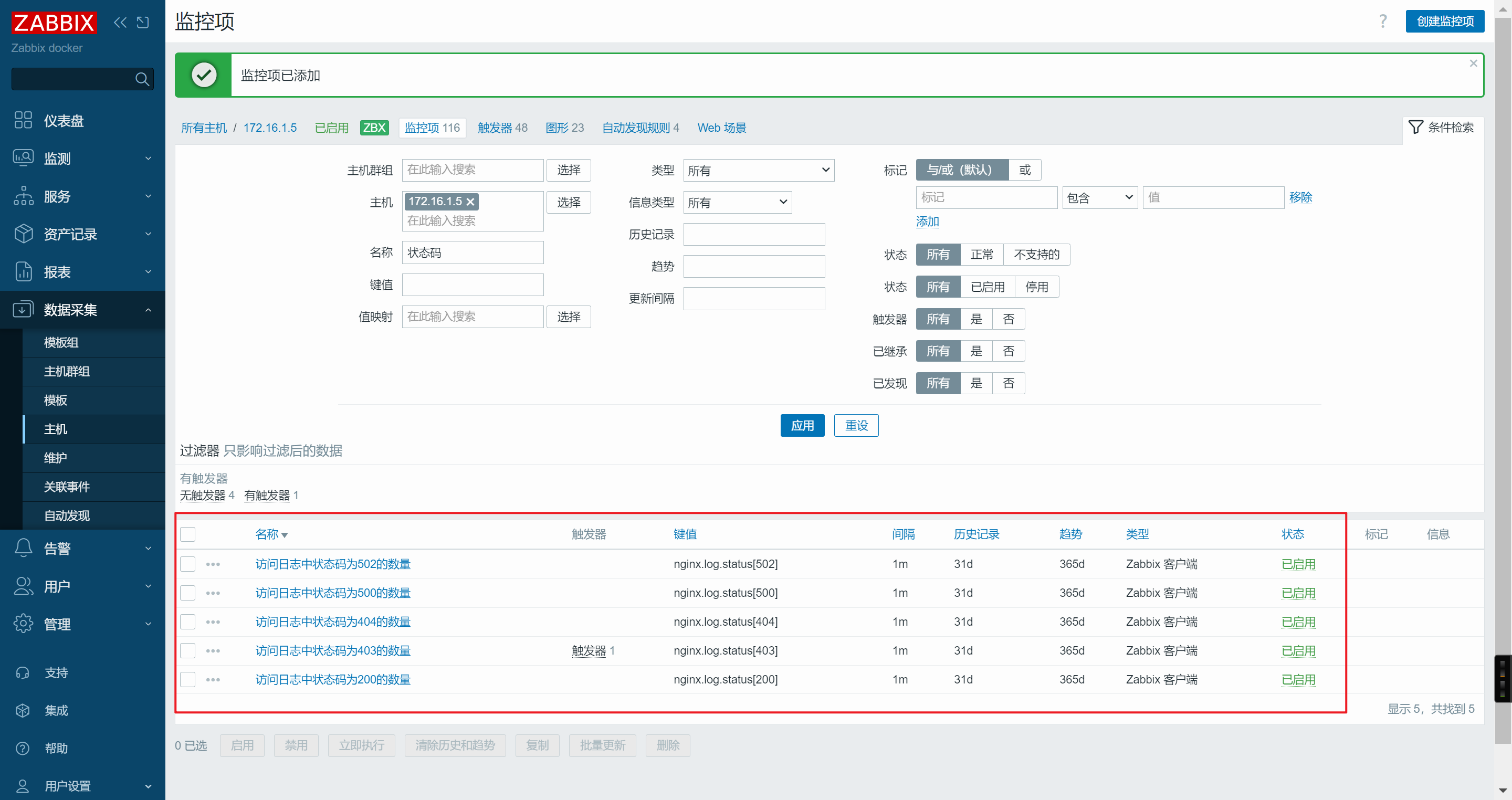

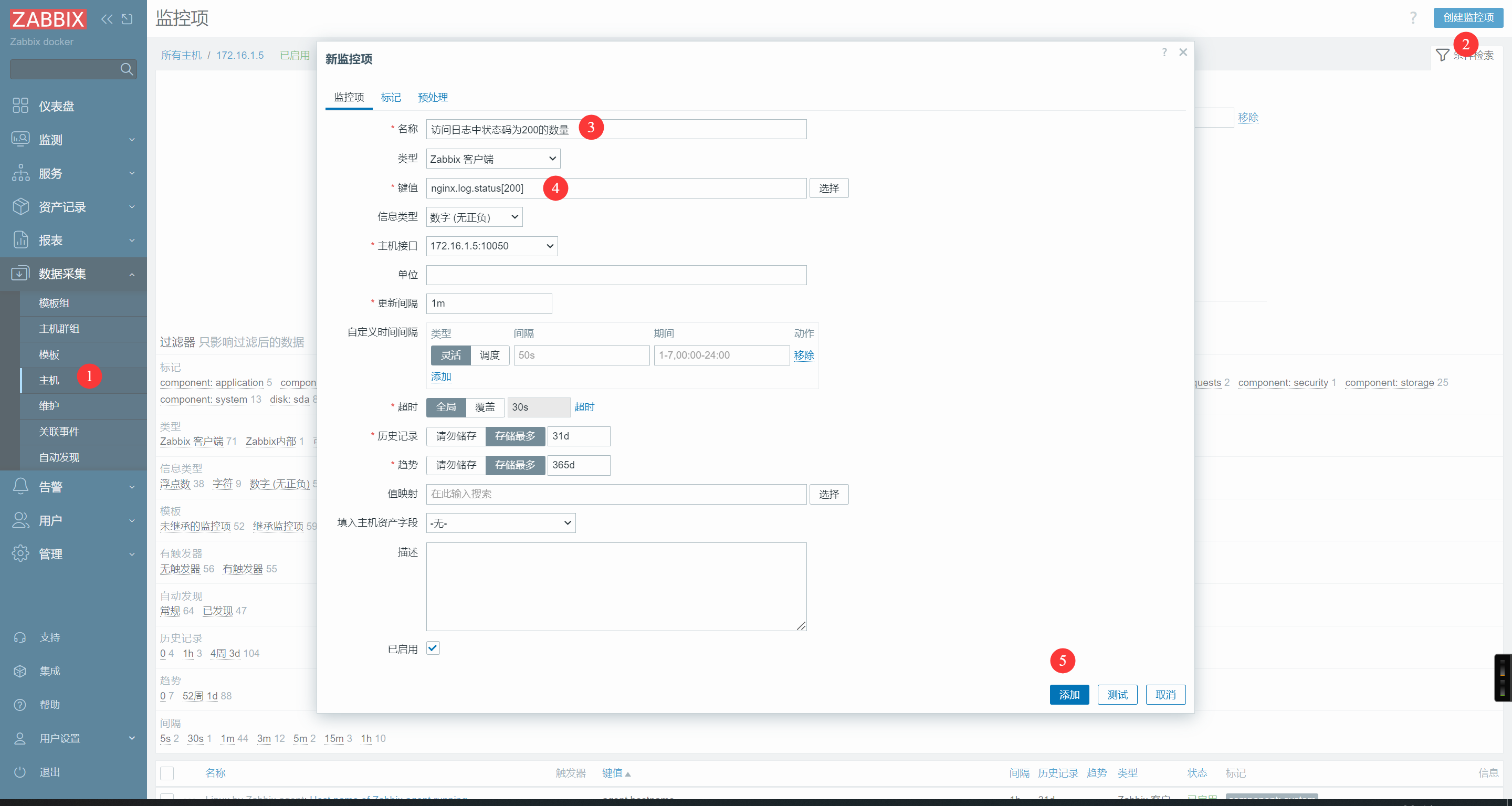

web页面添加监控项

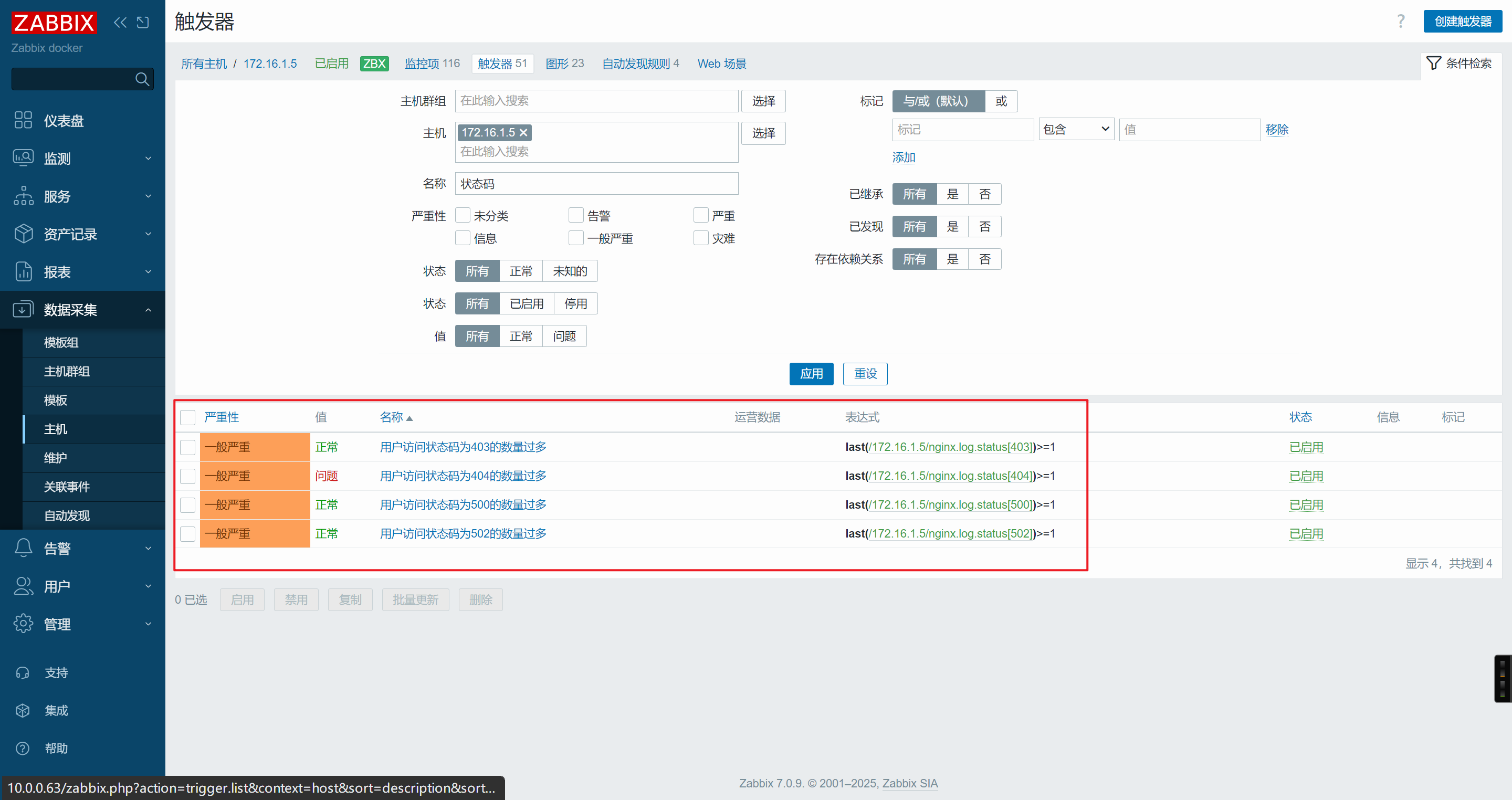

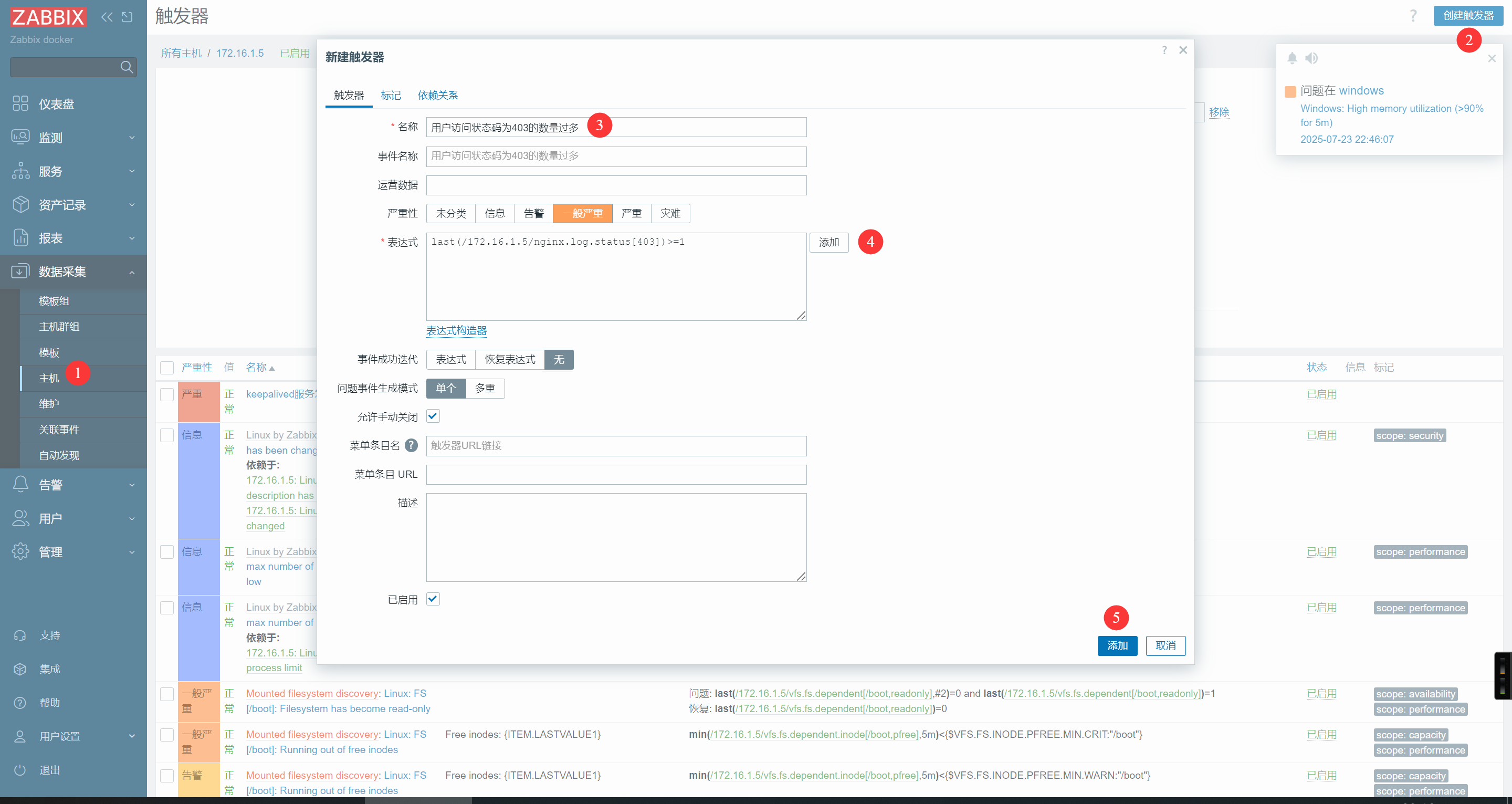

web页面添加触发器

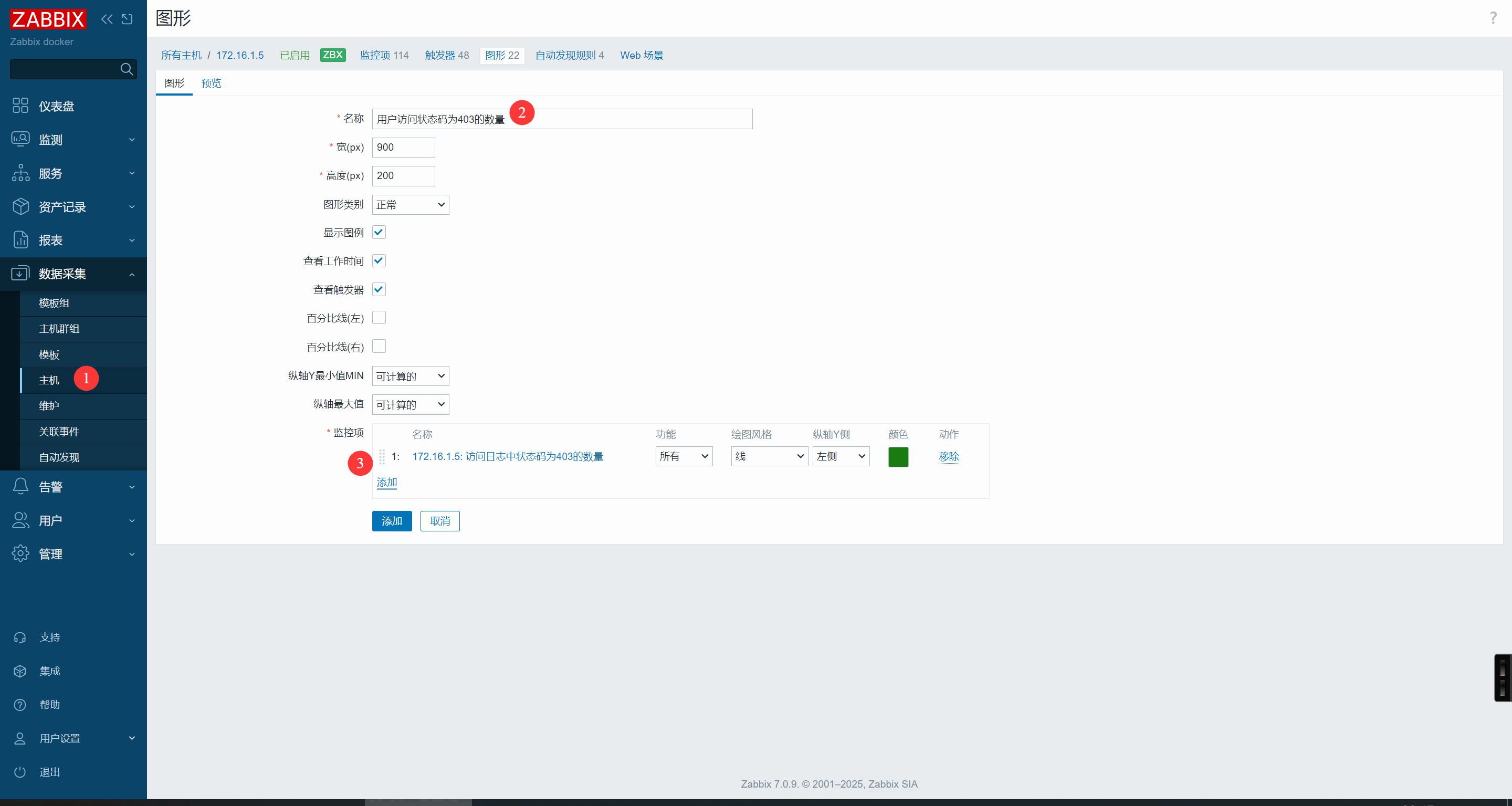

web页面配置图形

🔍监控错误日志

• nginx错误日志：faild/denied/error/最近5000行

tail -5000 /var/log/nginx/error.log|grep -c -i error

• 监控系统日志secure日志是否有大量的Failed password/failure

自定义监控项

• 命令行测试

start=`date  +%Y\/%m\/%d" "%H:%M -d "-1min"`
echo $start
2025/07/24 21:07

start=`date  +"%Y\/%m\/%d %H:%M" -d "-1min"`
echo $start
2024\/07\/26 11:37

# 输出最近1分钟的错误日志
sed -n "/${start}/,\$p" /var/log/nginx/error.log

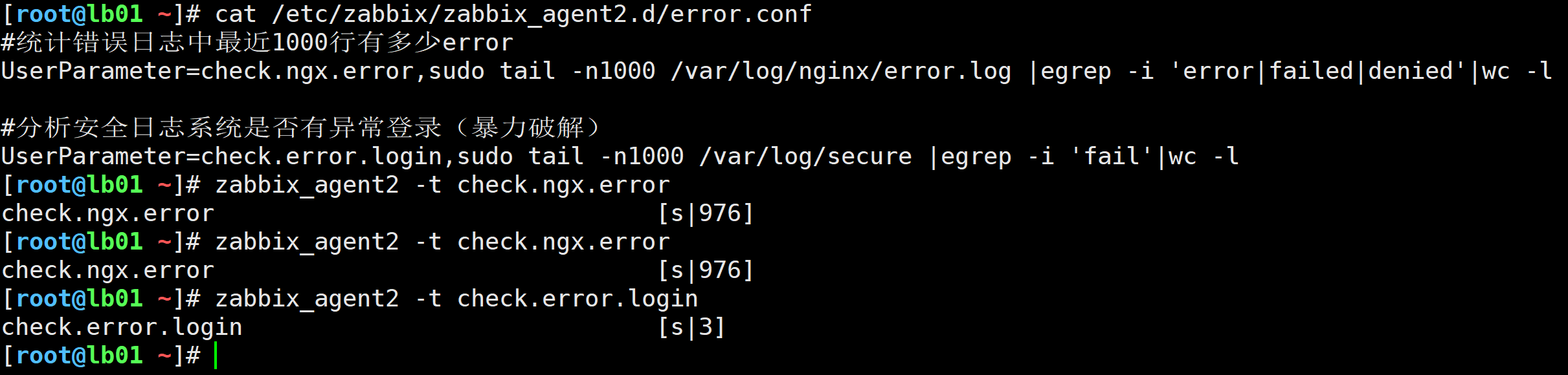

• 统计错误日志中最近1000行有多少error

UserParameter=check.ngx.error,sudo tail -n1000 /var/log/nginx/error.log |egrep -i 'error|failed|denied'|wc -l

• 分析安全日志系统是否有异常登录（暴力破解）

UserParameter=check.error.login,sudo tail -n1000 /var/log/secure |egrep -i 'fail'|wc -l

• 重启zabbix_agent2服务

systemctl restart zabbix-agent2.service

• 客户端测试

zabbix_agent2 -t check.ngx.error
zabbix_agent2 -t check.error.login

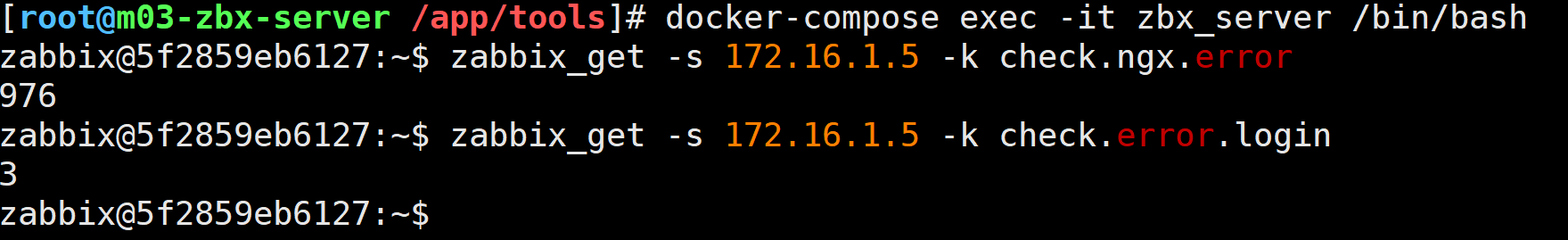

• 服务端测试

zabbix_get -s 172.16.1.5 -k check.ngx.error
zabbix_get -s 172.16.1.5 -k check.error.login

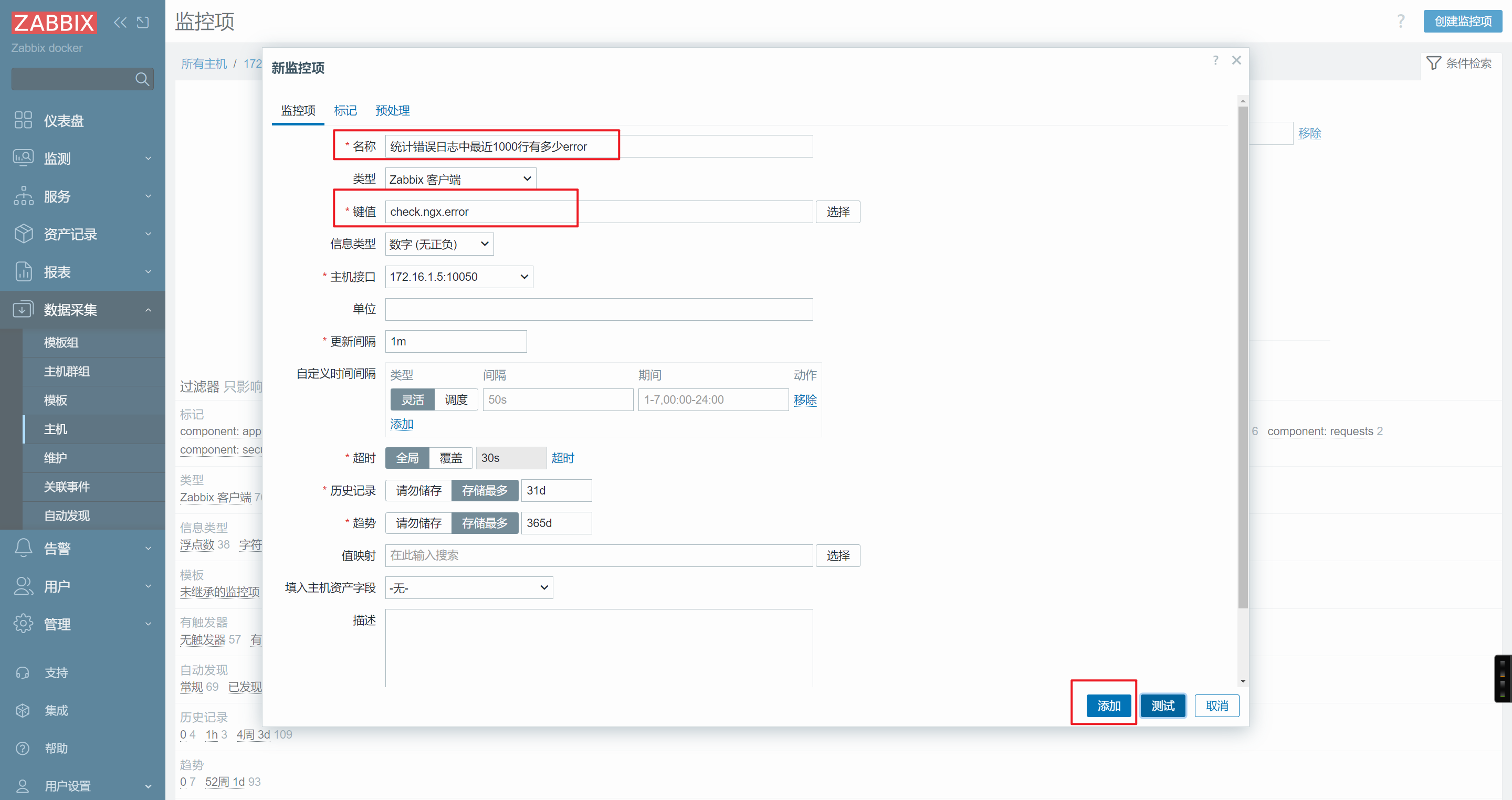

web页面添加监控项

🔍监控网络TCP/IP

自定义监控项

• 修改zabbix_agent2子配置文件

#并发数
UserParameter=net.tcp.estab,sudo ss -ant | grep -i estab | wc -l
#将要断开连接的数量
UserParameter=net.tcp.wait,sudo ss -ant | grep -i wait | wc -l

• 重启zabbix_agent2服务

systemctl restart zabbix-agent2.service

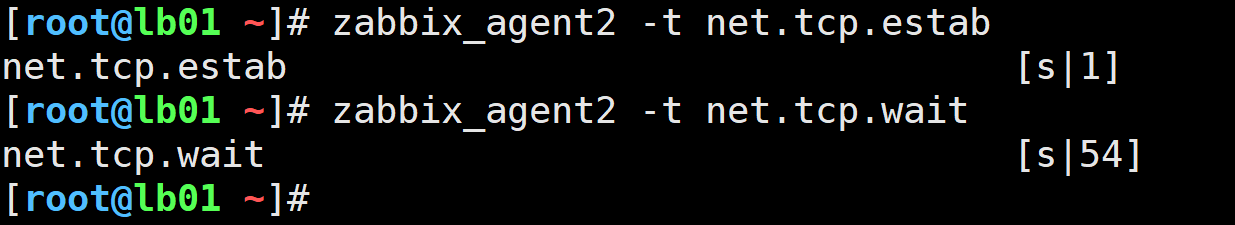

• 客户端测试

zabbix_agent2 -t net.tcp.estab

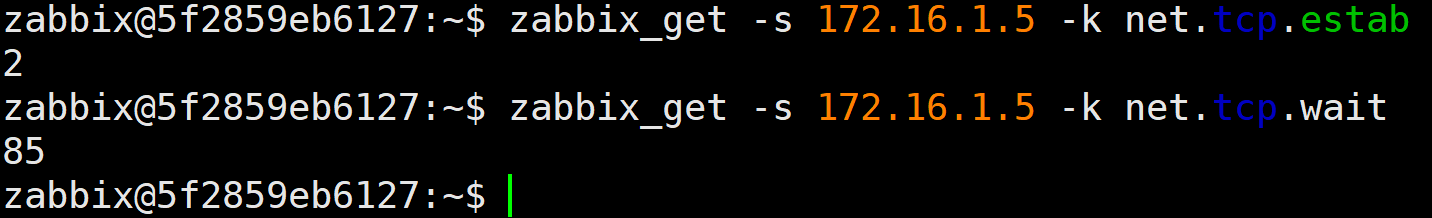

• 服务端测试

zabbix_get -s 172.16.1.5 -k net.tcp.estab
zabbix_get -s 172.16.1.5 -k net.tcp.wait

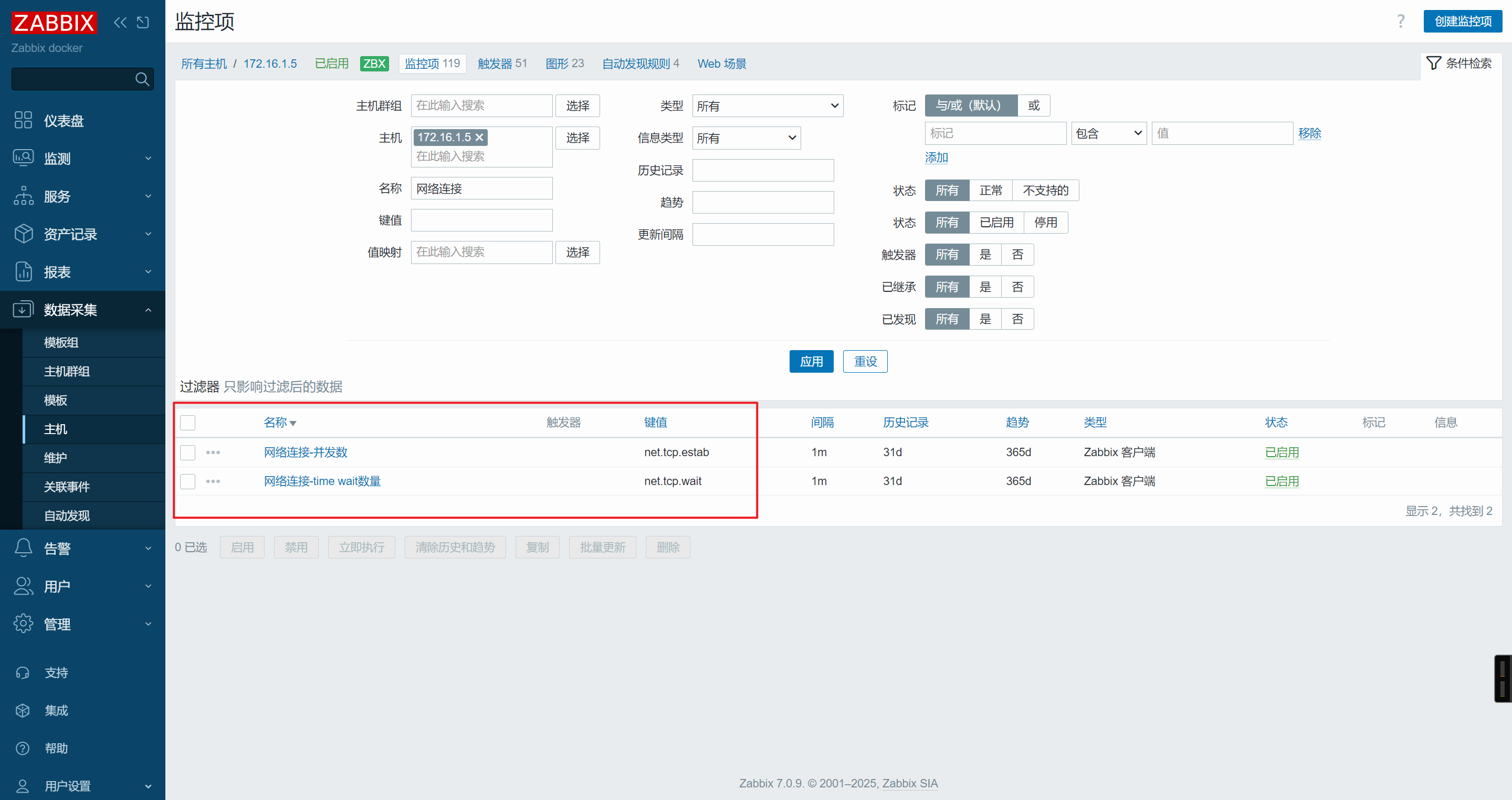

web页面添加监控项

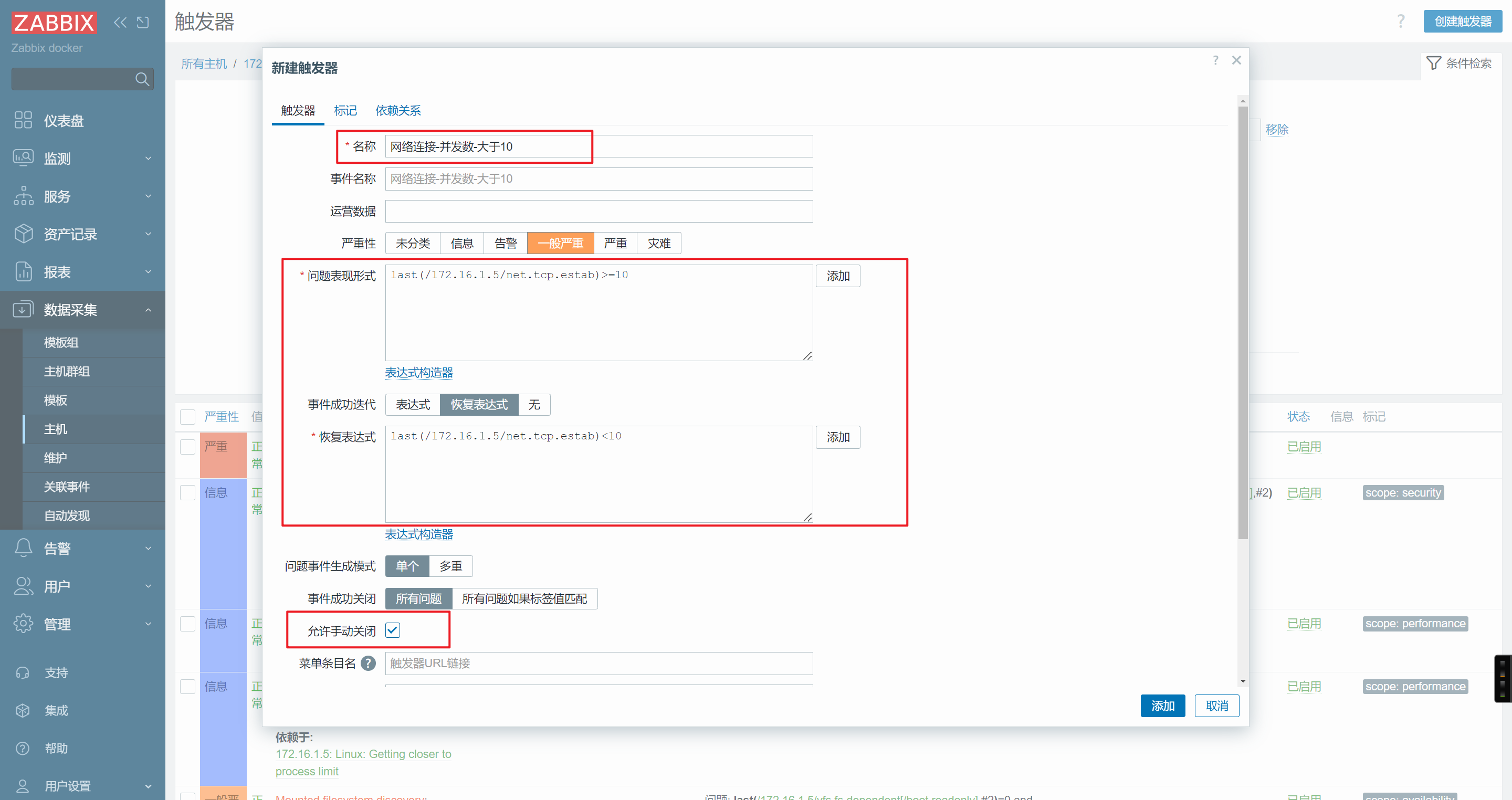

添加触发器

✅监控负载均衡小结

🌟监控web

应用：代码，war，jar包

服务：nginx，php，tomcat，jar

系统：模板+自定义

🔍监控nginx服务(应用层监控)

准备测试页面

#测试页面
cd /app/code/blog/
echo 'blog' > chk_ngx.html

cat >chk_php.php<<'EOF'
<?php
phpinfo();
?>
EOF

cat >chk_db.php<<'EOF'
<?php
//数据库地址
$db_host='172.16.1.51';
//数据库用户名
$db_user='blog';
$db_pass='blog';
//数据库名字
$db_name="blog";

$link_id=mysqli_connect($db_host,$db_user,$db_pass,$db_name);
if($link_id){
  echo "mysql successful \n" ;
}
else{
echo "connection failed!\n" ;
}
?>
EOF

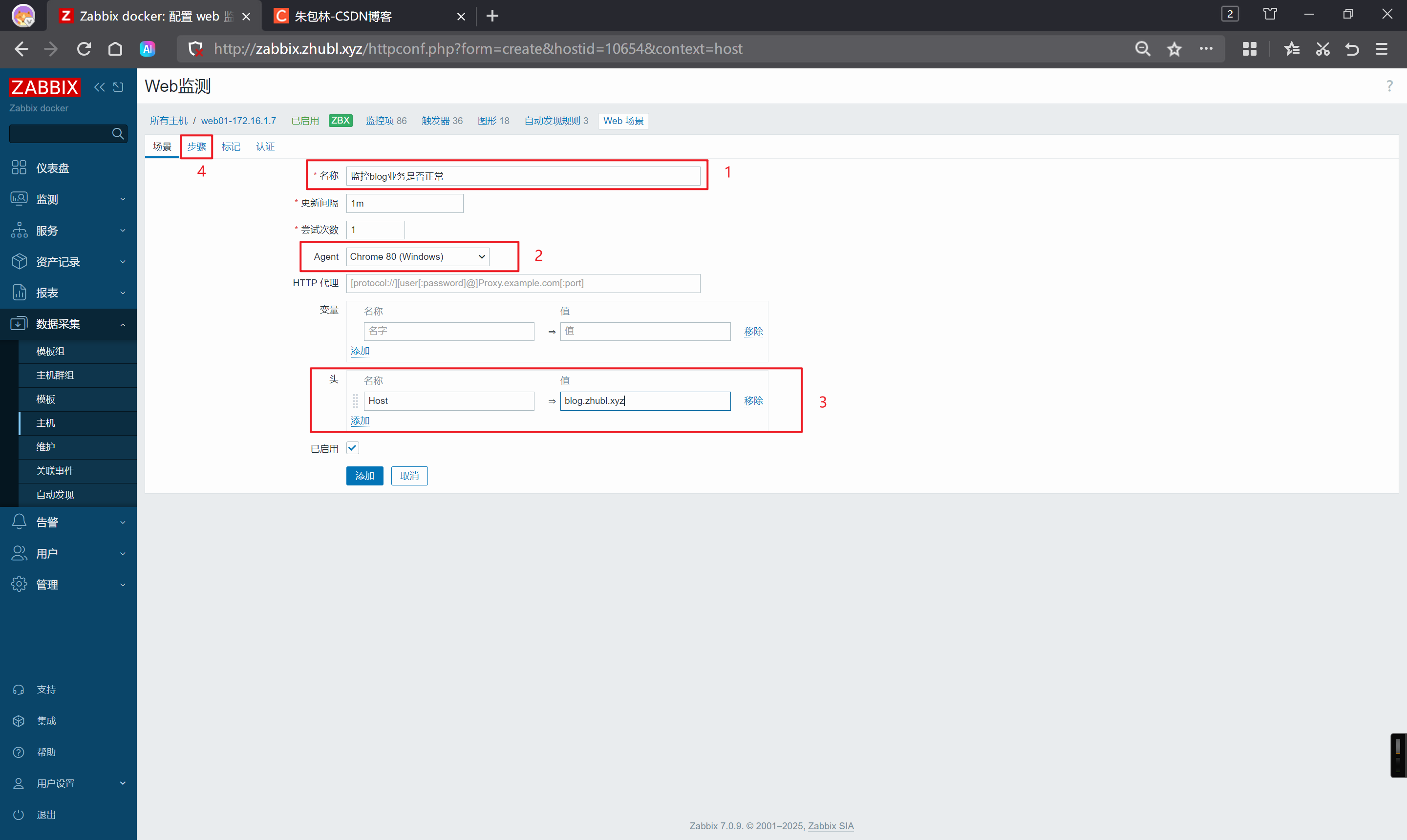

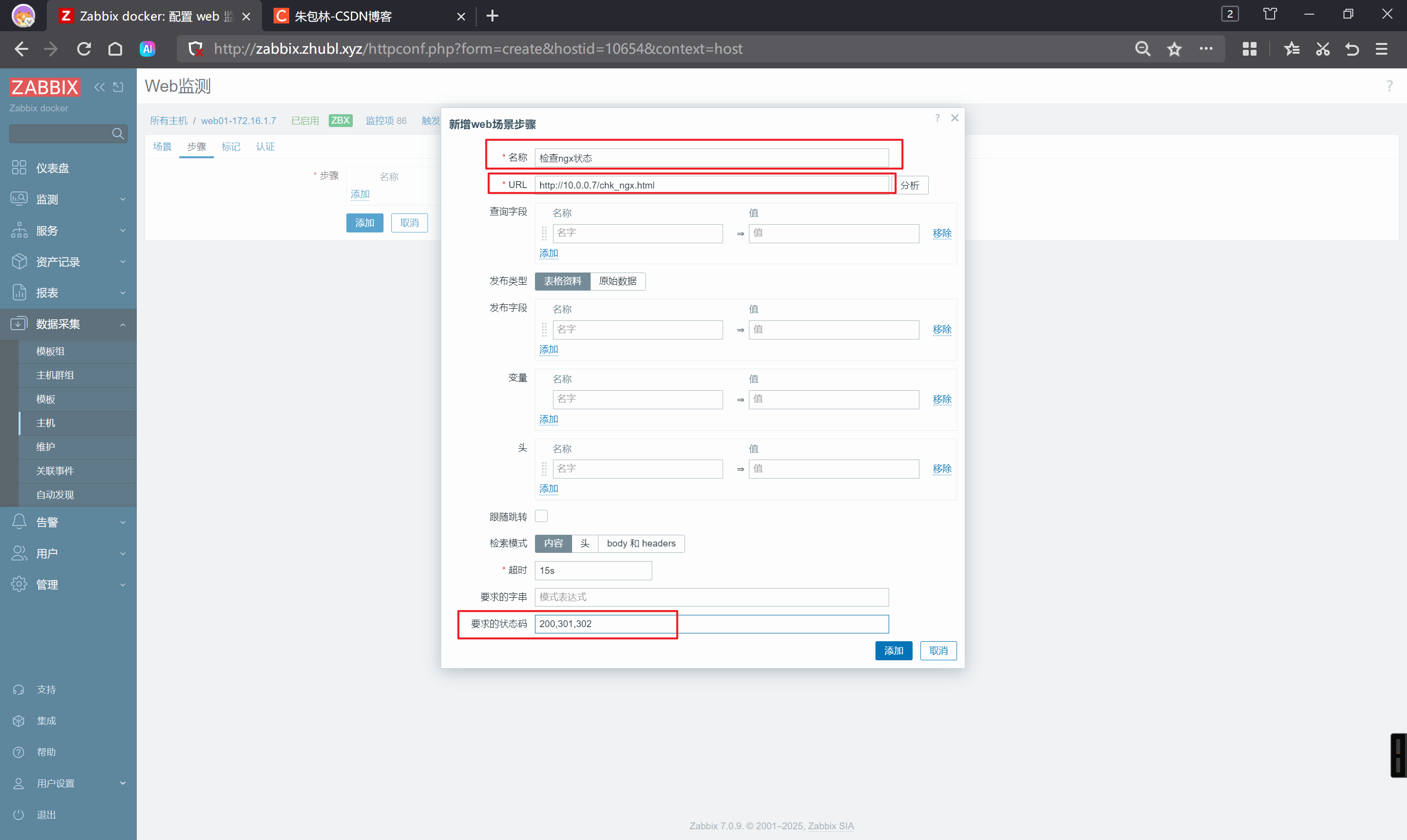

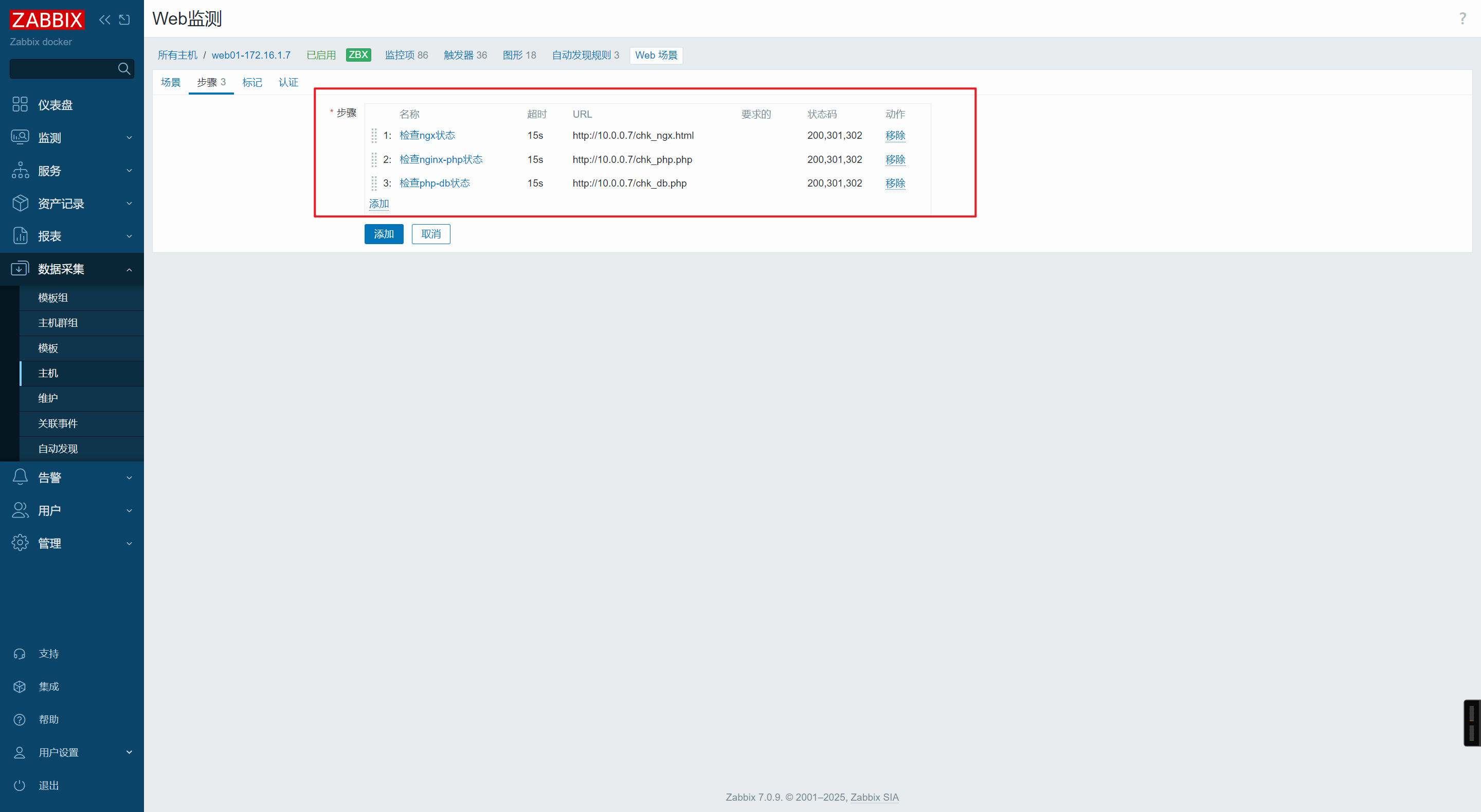

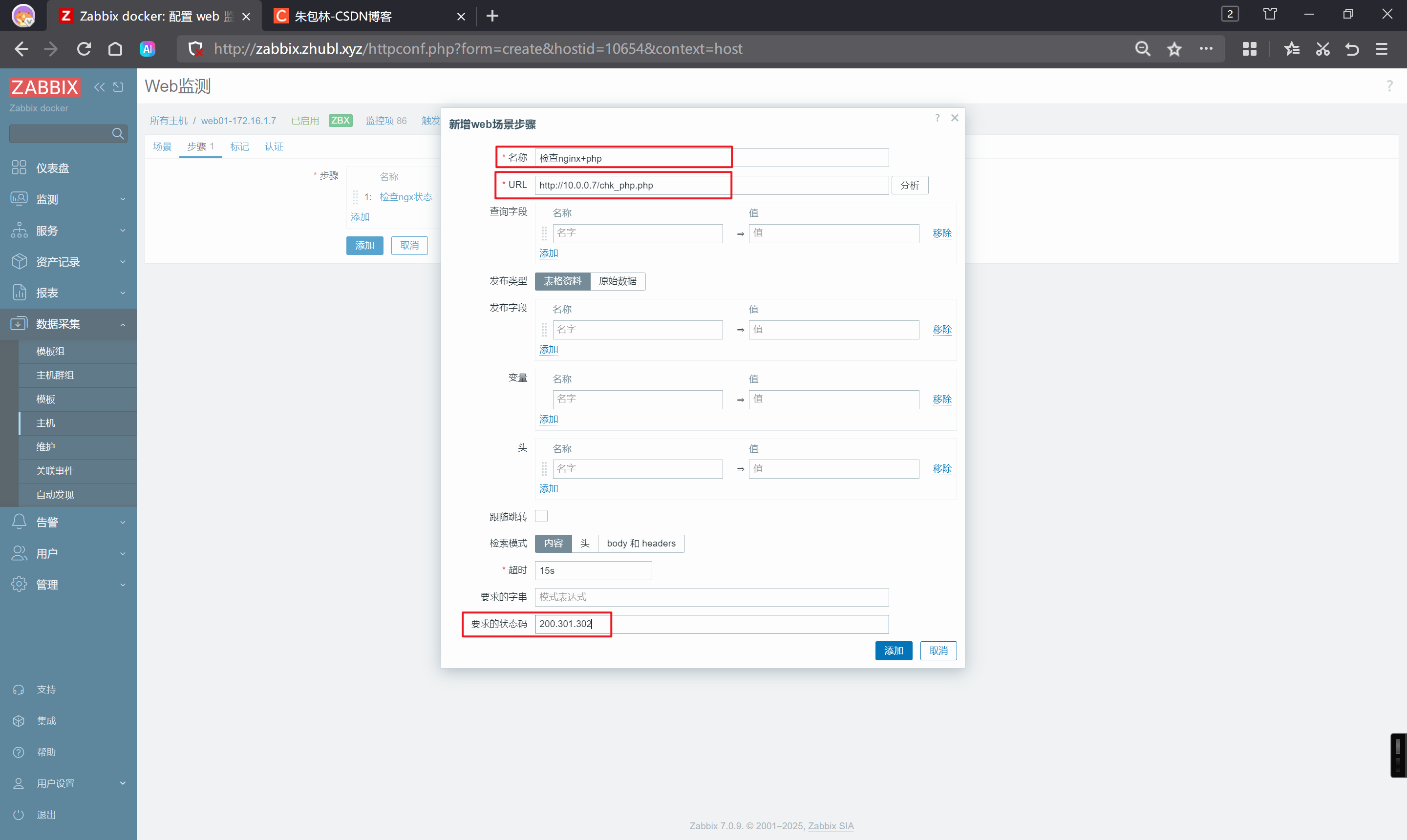

web页面添加web场景监控

注意：由于zabbix是在容器中，没有做Host解析，需要填写Host头

• 检查nginx状态

• 检查nginx-php状态

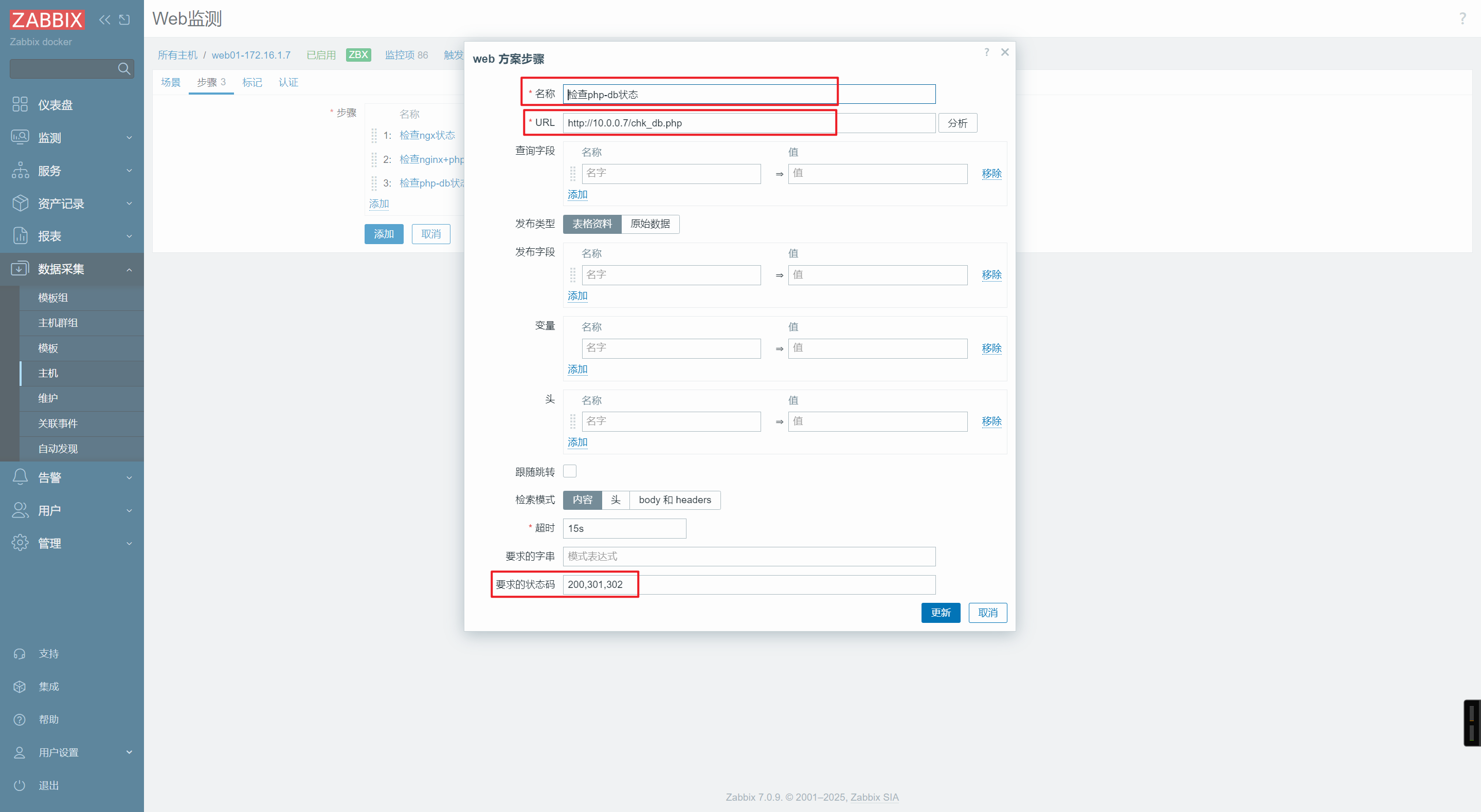

• 检查php-db状态

写完步骤后记得点击添加按钮

查看最新数据

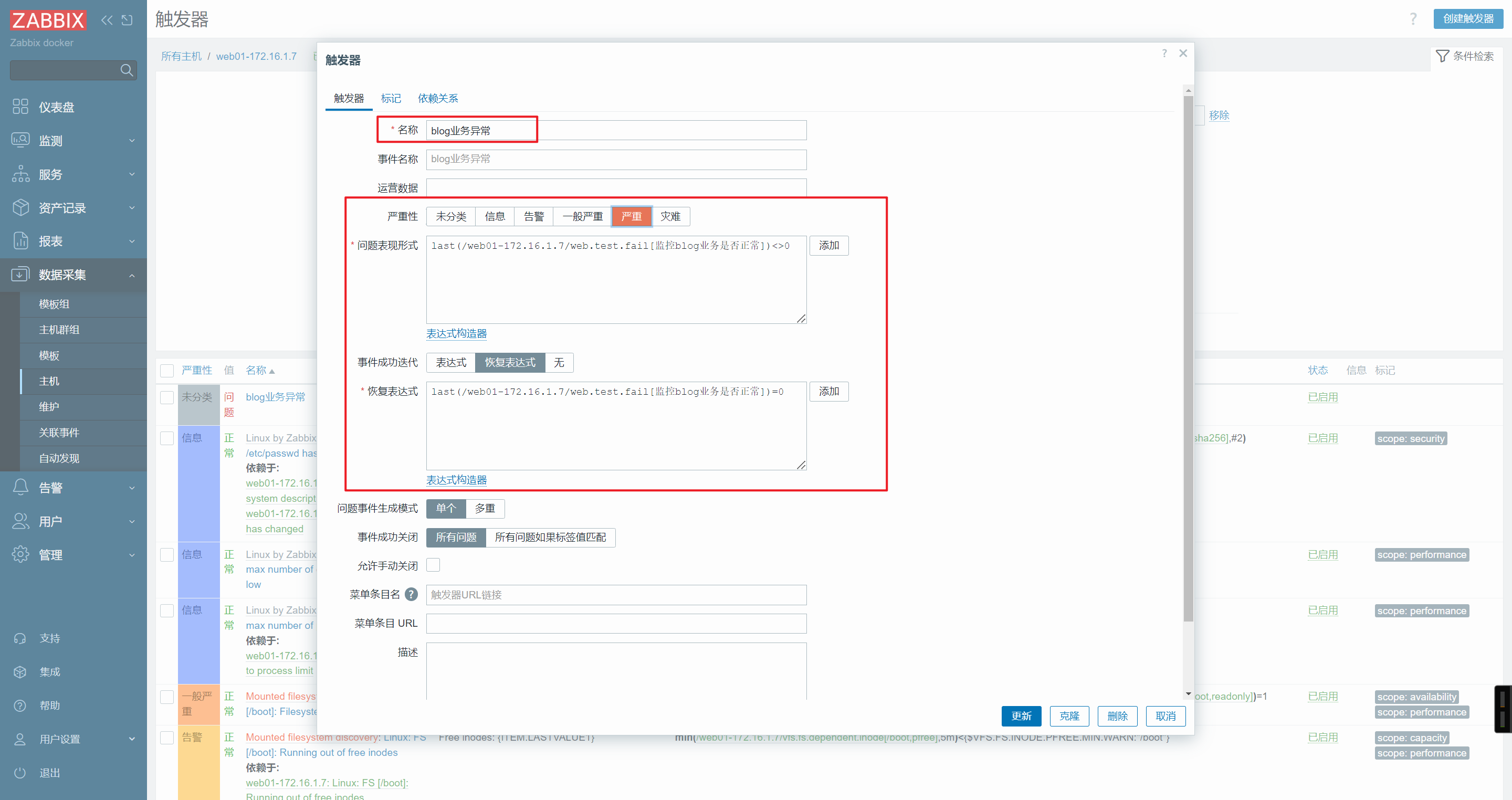

添加触发器

last(/web01-172.16.1.7/web.test.fail[监控blog业务是否正常])<>0
web.test.fail 该监控项将显示场景中失败的步骤数。如果所有步骤都成功执行，则返回 0

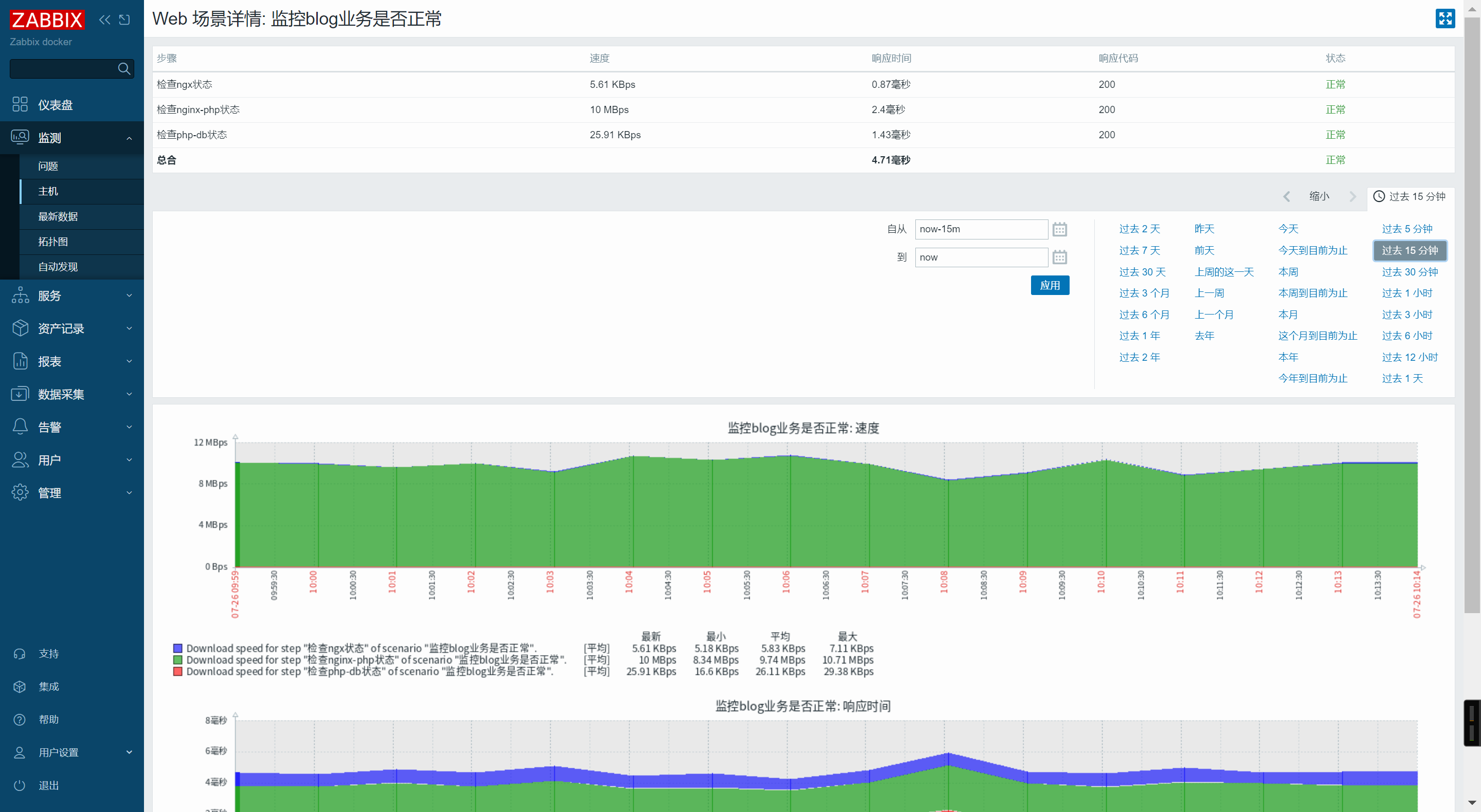

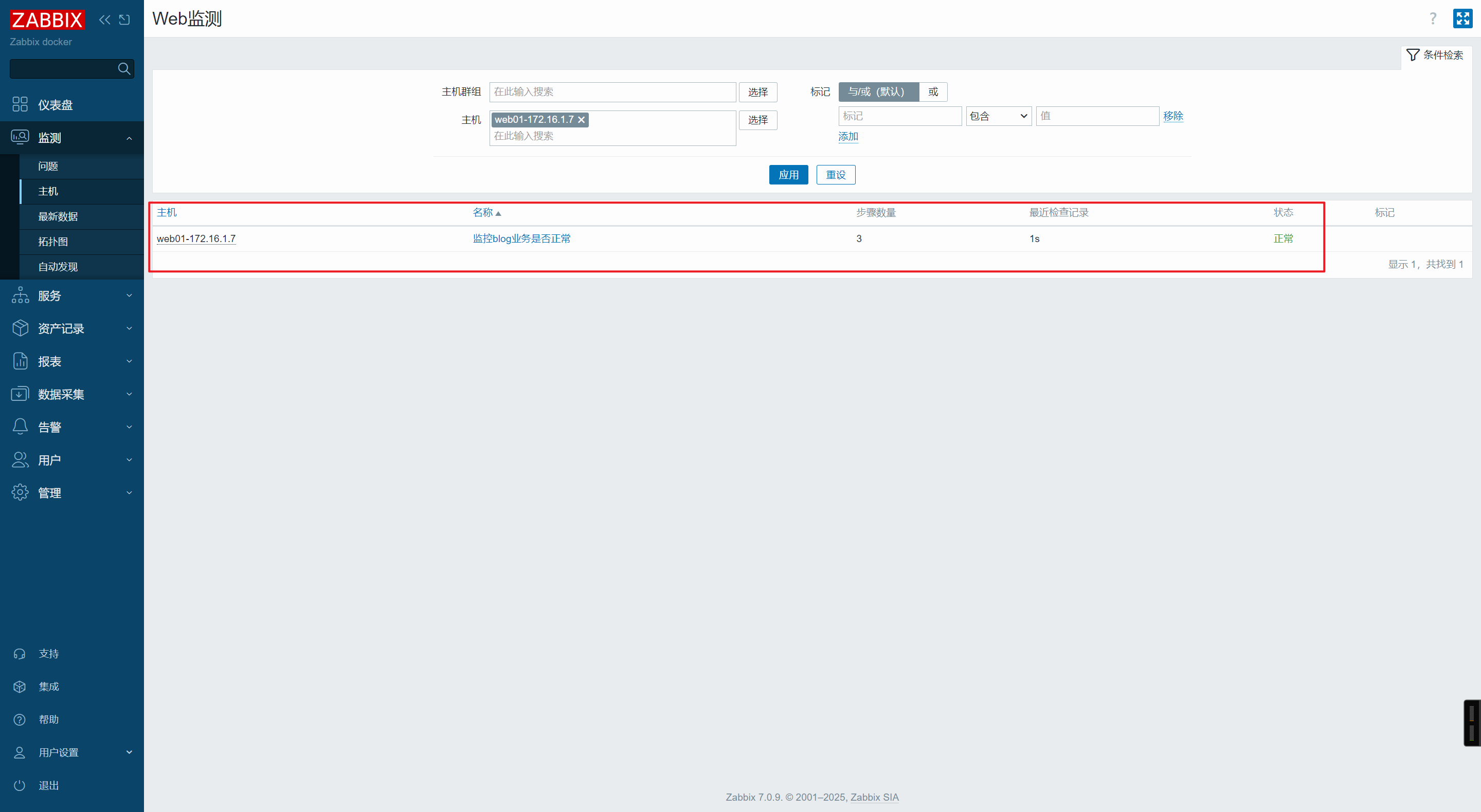

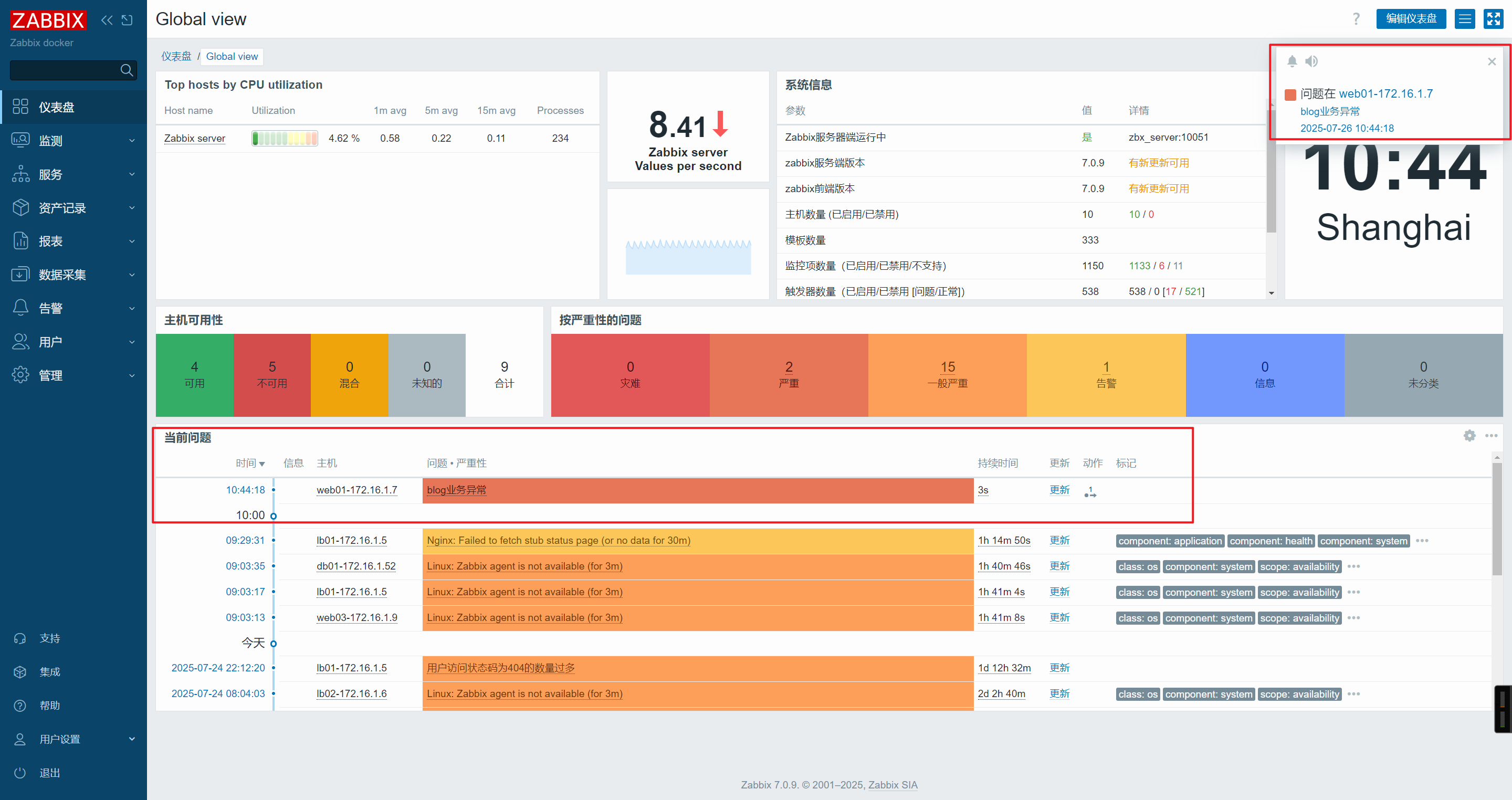

查看仪表盘

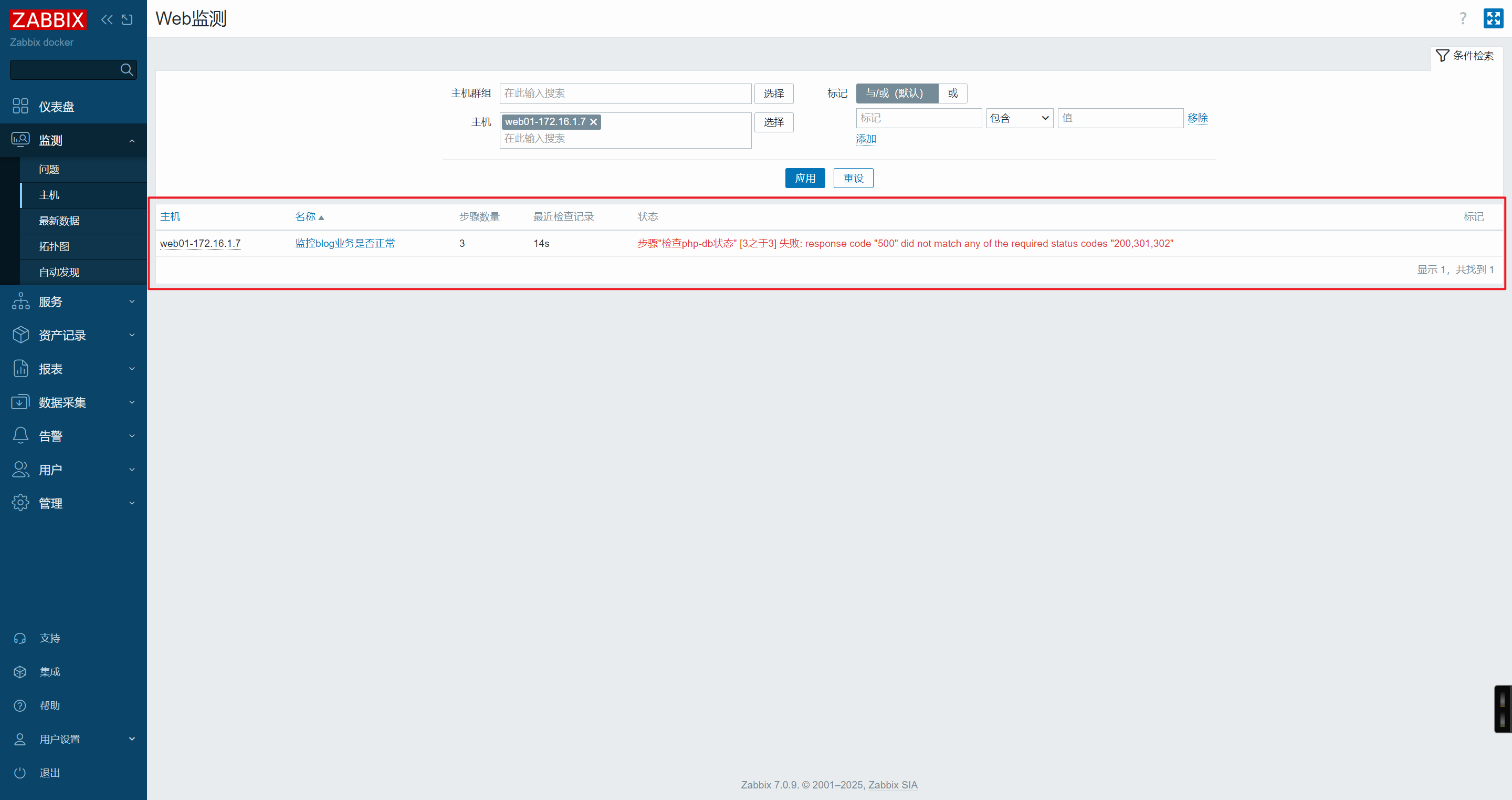

关闭数据库，测试触发器

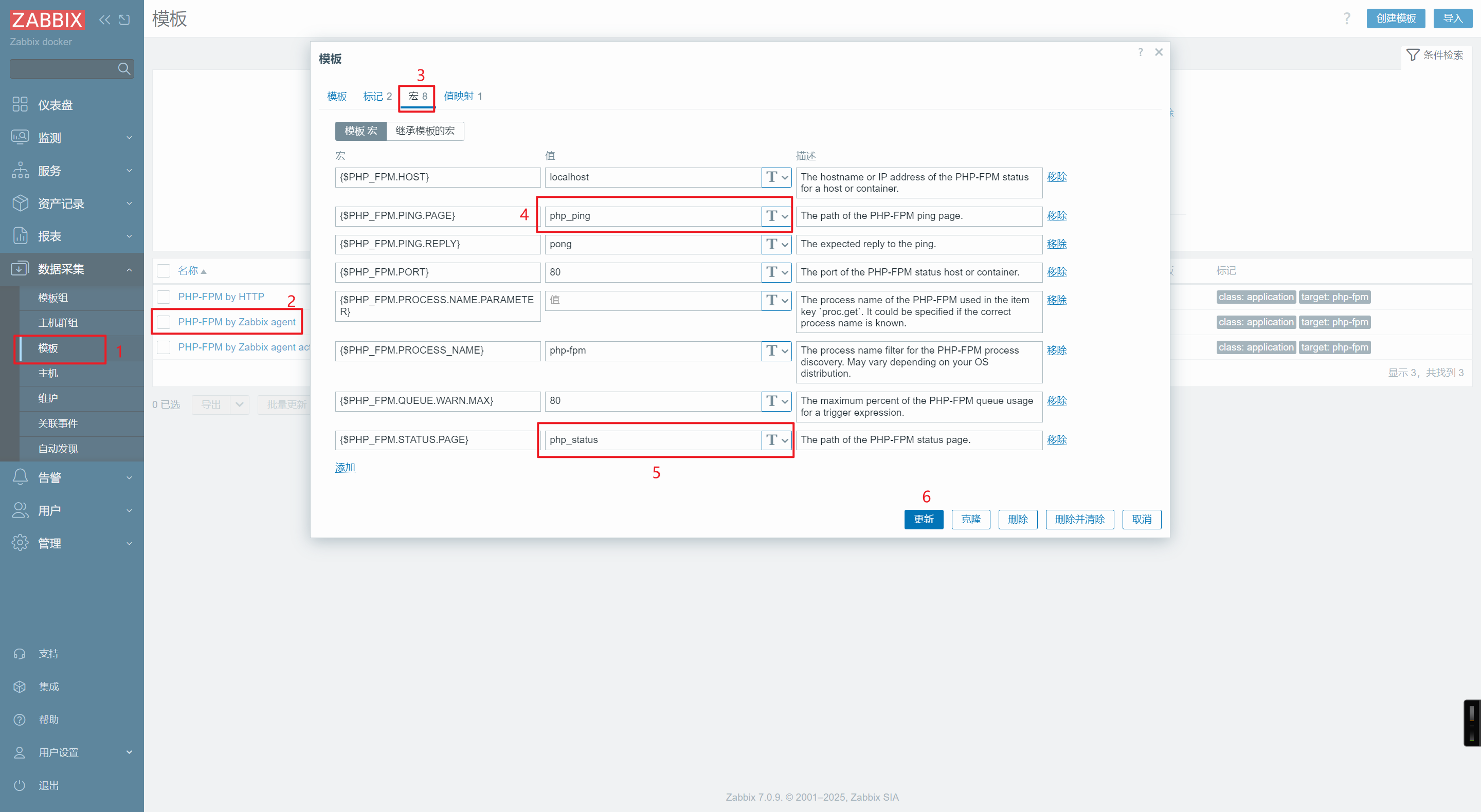

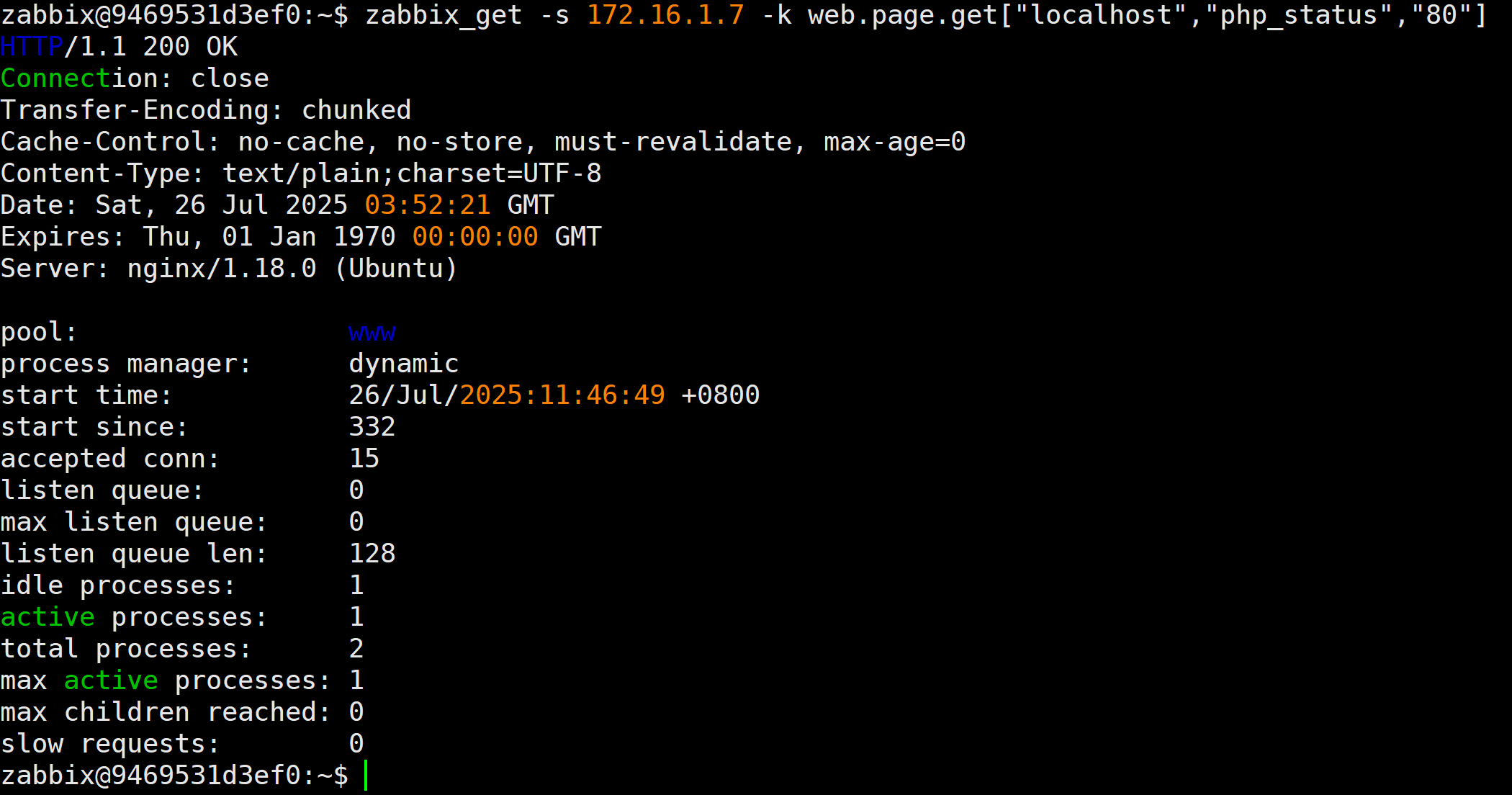

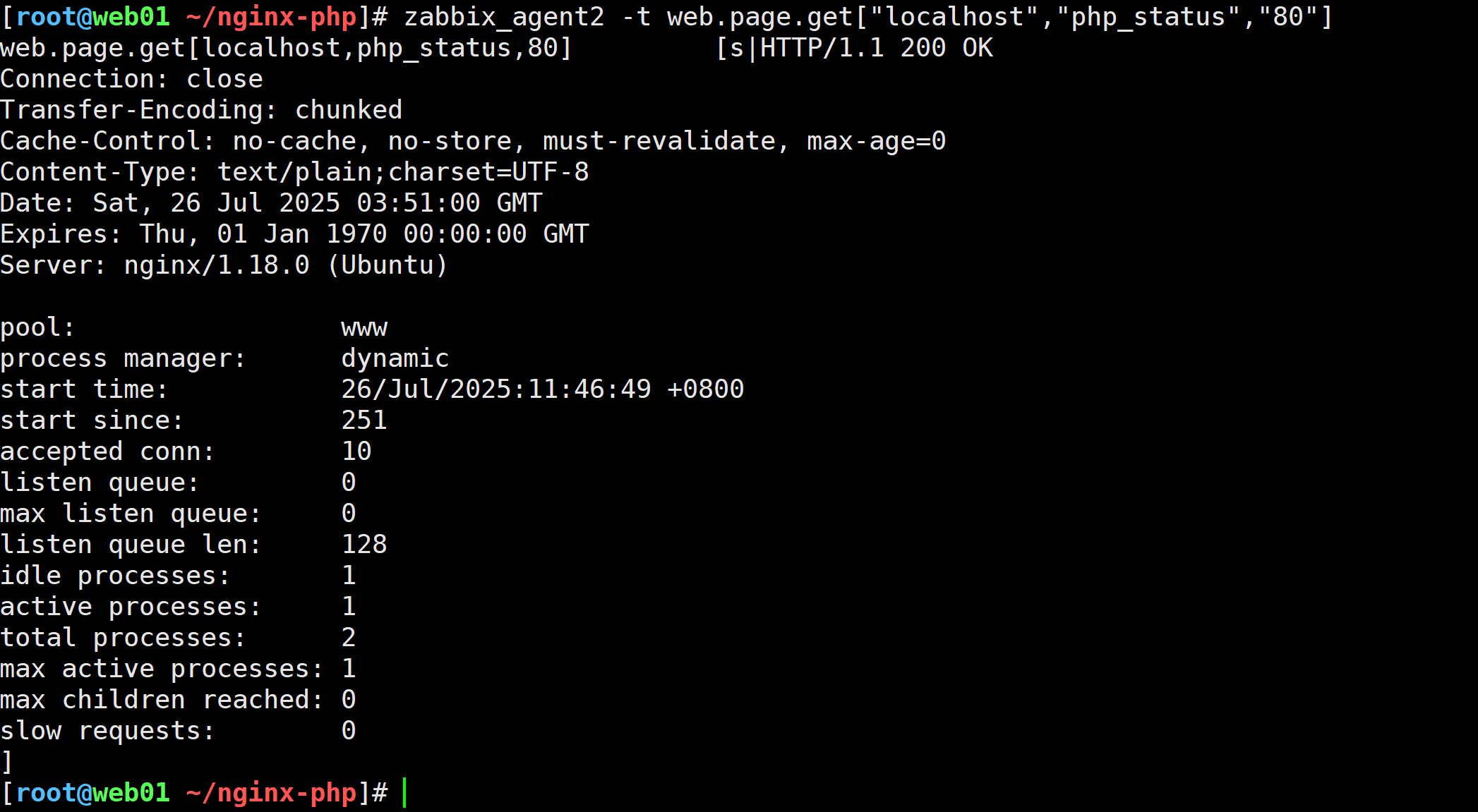

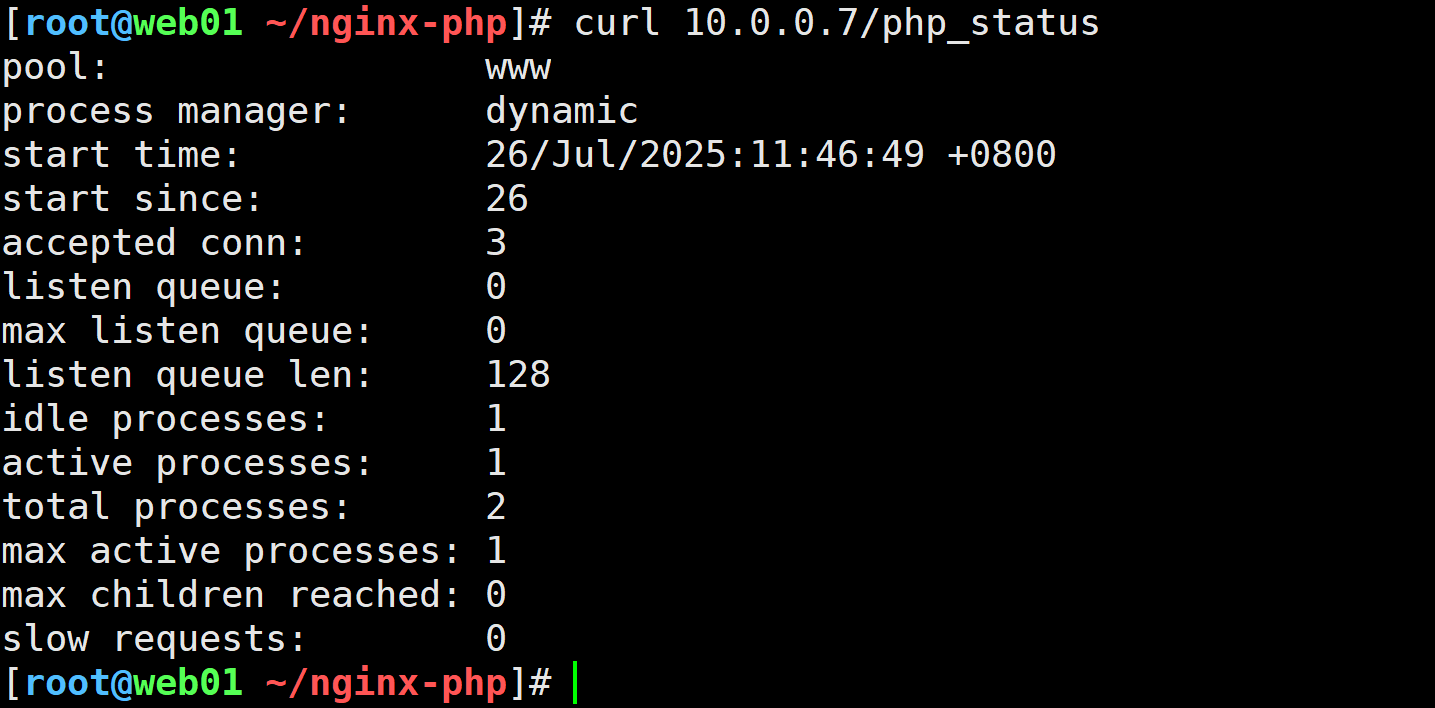

🔍监控php服务

修改nginx配置文件

vim /etc/nginx/conf.d/default.conf
server {
  listen 80 default_server;
  server_name status.zhubl.xyz;

  location /status {
    stub_status;
  }

  location /php_status {
    fastcgi_pass 127.0.0.1:9000;
    fastcgi_index index.php;
    fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
    include fastcgi_params;
  }

  location /php_ping {
    fastcgi_pass 127.0.0.1:9000;
    fastcgi_index index.php;
    fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
    include fastcgi_params;
  }
}

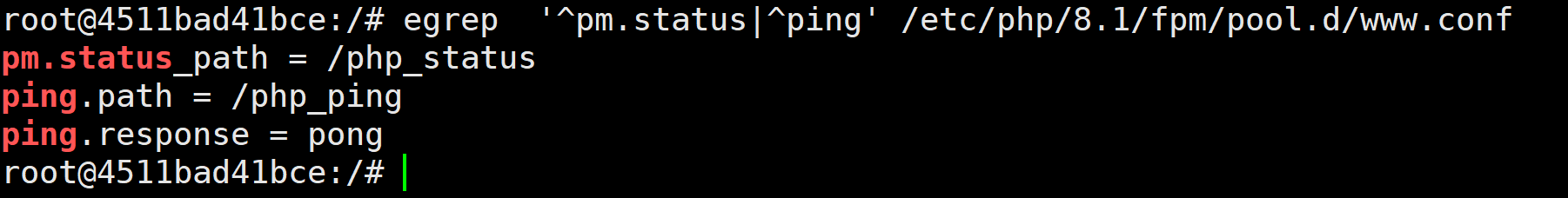

修改php配置文件

vim /etc/php/8.1/fpm/pool.d/www.conf

重启nginx和php服务

docker restart blog

命令行测试

curl 10.0.0.7/php_status

zabbix客户端测试

zabbix_agent2 -t web.page.get["localhost","php_status","80"]

zabbix服务端测试

zabbix_get -s 172.16.1.7 -k web.page.get["localhost","php_status","80"]

web页面修改php模板

主机关联模板

查看最新数据

🌟java-gateway监控

• 开启远程监控功能
• zabbix服务端部署java gateway配置
• 添加主机关联模板

🎯zabbix客户端开启远程监控功能

• 修改启动脚本（jar包）

#!/bin/bash
##############################################################
# File Name:entry.sh
# Version:V1.0
# Author:zbl
# Organization:zhubaolin.blog.csdn.net
# Desc:
##############################################################
java -Dcom.sun.management.jmxremote -Dcom.sun.management.jmxremote.port=12345 -Dcom.sun.management.jmxremote.authenticate=false -Dcom.sun.management.jmxremote.ssl=false -Djava.rmi.server.hostname=172.16.1.9 -Duser.timezone=Asia/Shanghai -jar -Dspring.profiles.active=prod xzs-3.9.0.jar

• 修改启动脚本bin/catalina.sh（tomcat）124行后添加

CATALINA_OPTS="$CATALINA_OPTS \
-Dcom.sun.management.jmxremote \
-Dcom.sun.management.jmxremote.port=12345 \
-Dcom.sun.management.jmxremote.authenticate=false \
-Dcom.sun.management.jmxremote.ssl=false \
-Djava.rmi.server.hostname=172.16.1.9"

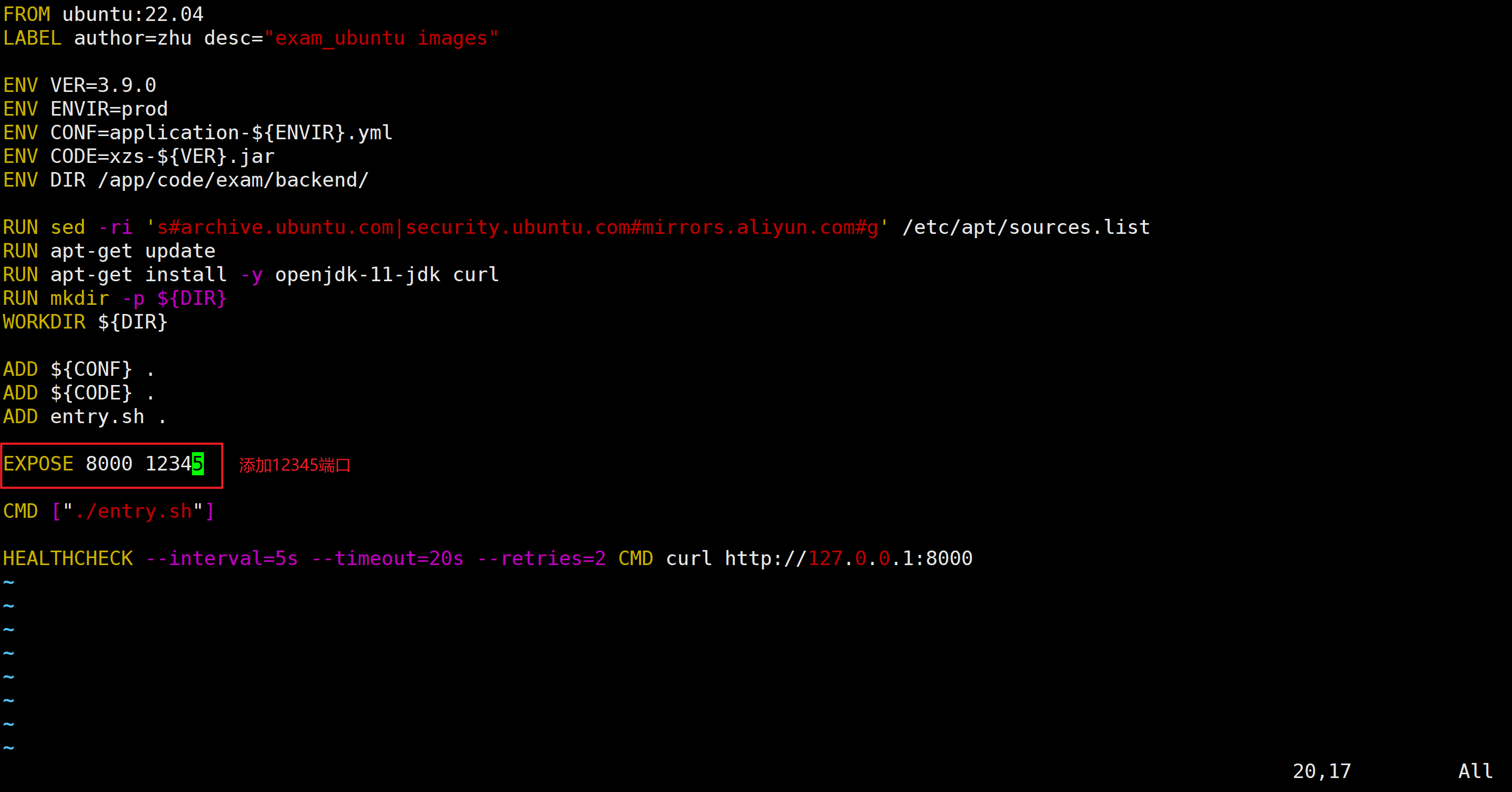

• 修改Dockerfile文件

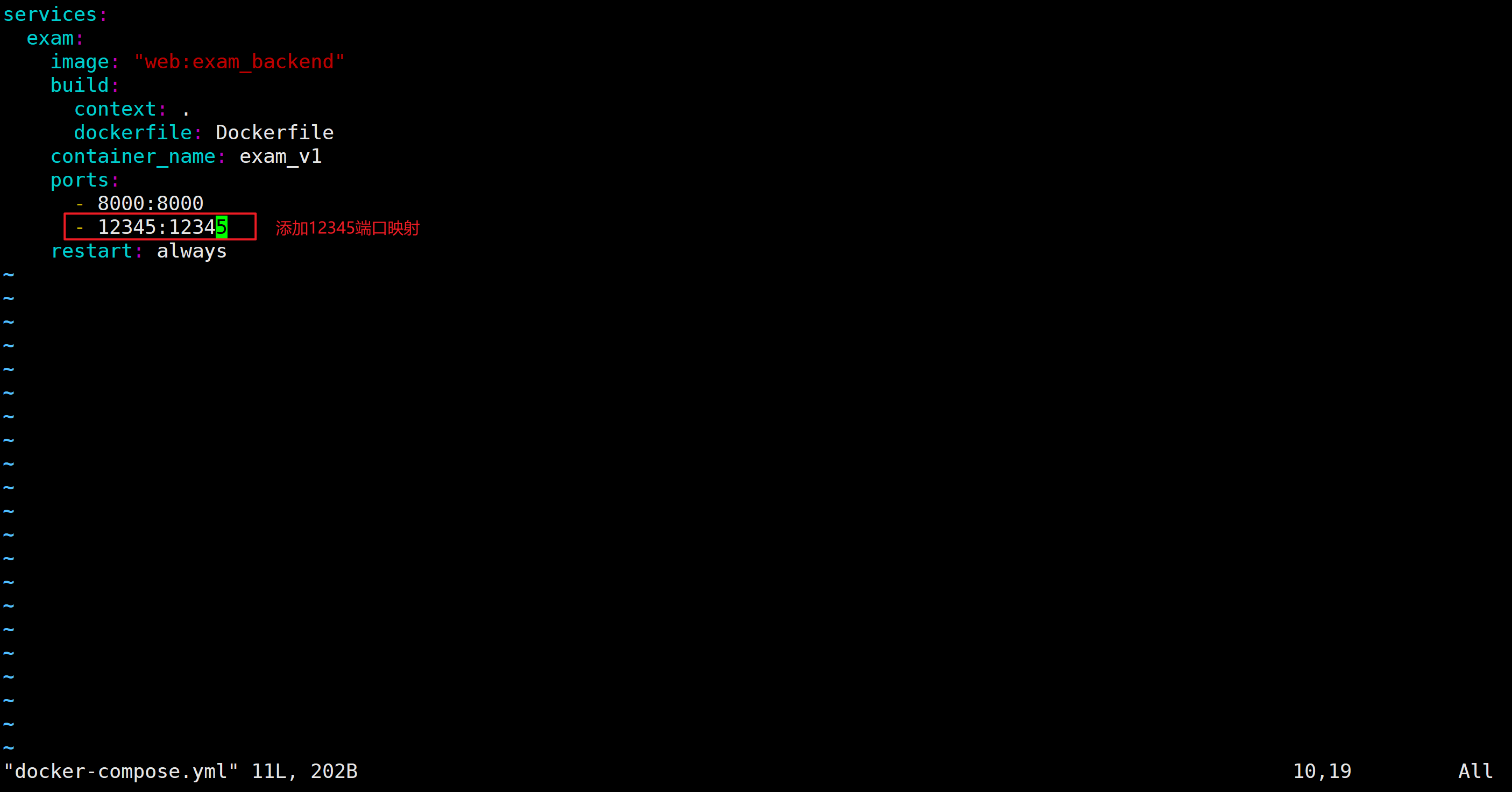

• 修改docker-compose

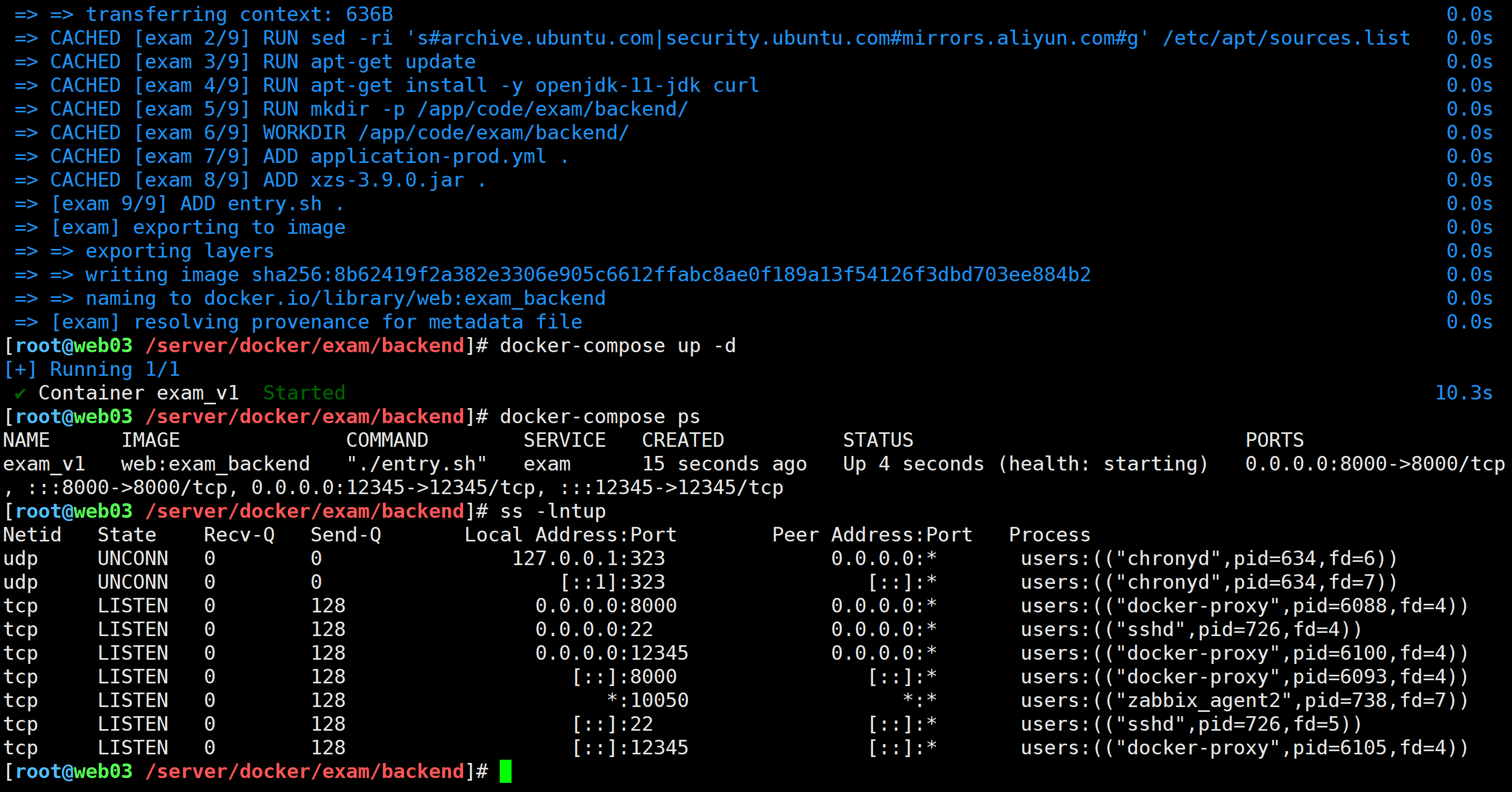

• 运行docker-compose

🍀docker运行gateway

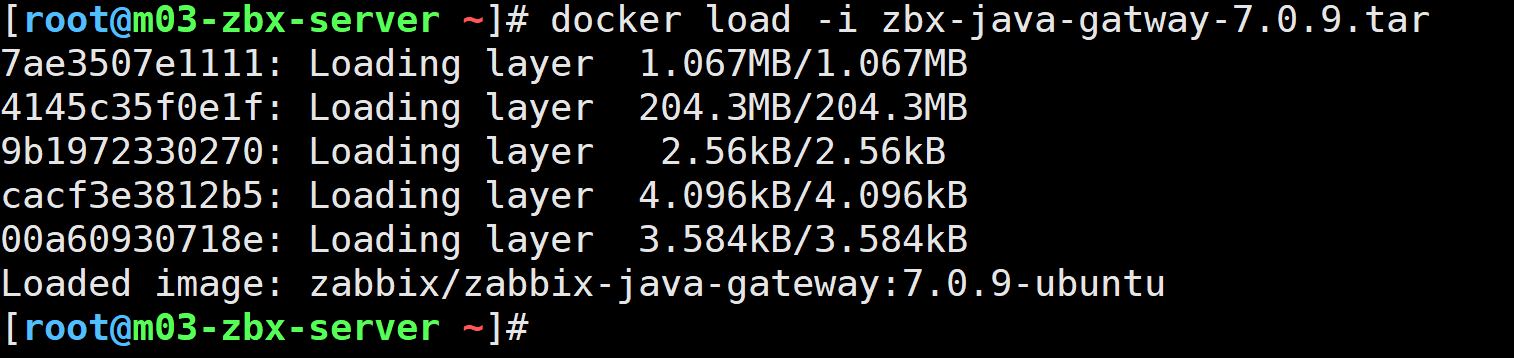

• 导入java-gateway镜像

docker load -i zbx-java-gatway-7.0.9.tar

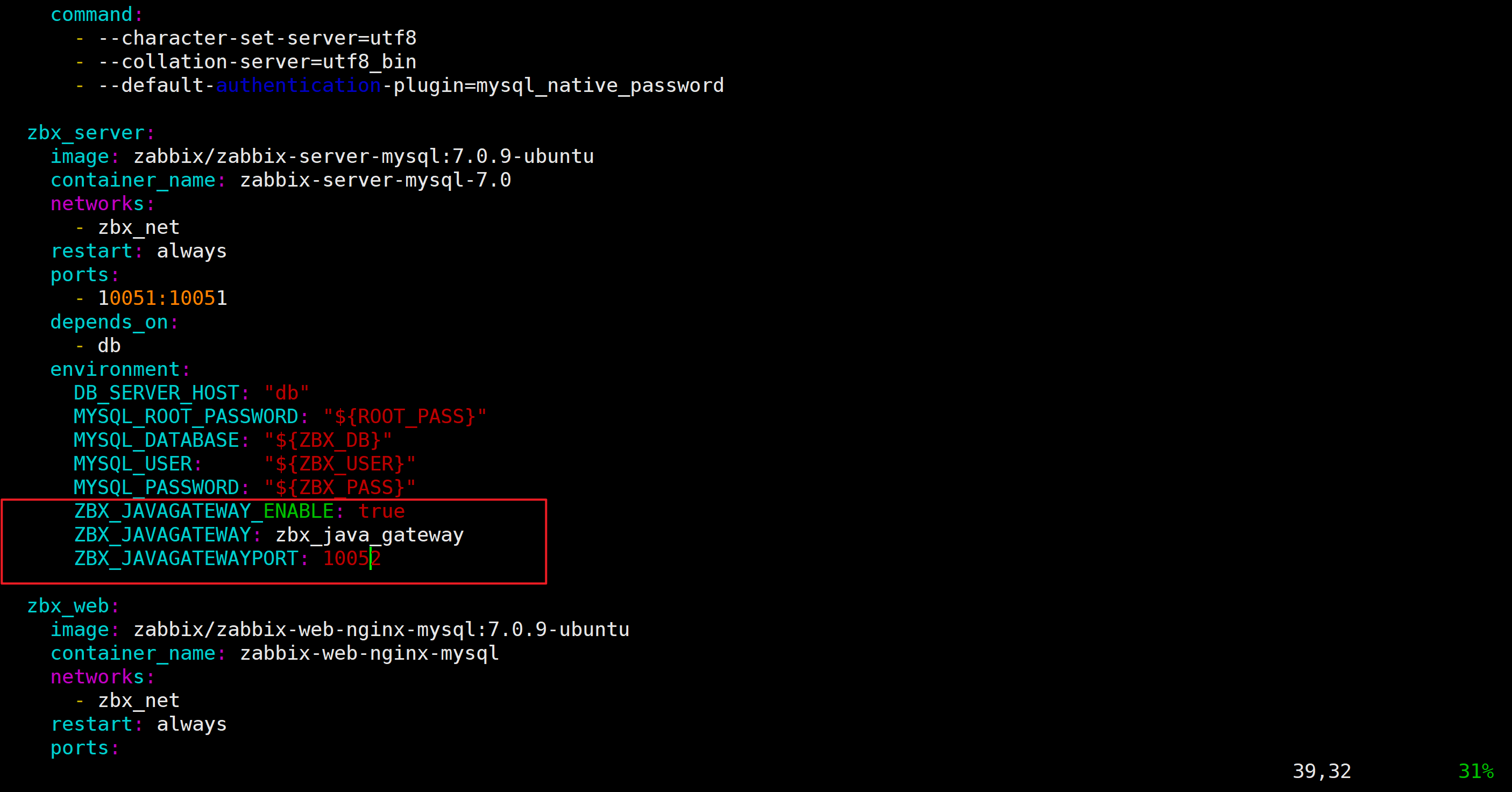

• 修改docker-compose文件

    ZBX_JAVAGATEWAY_ENABLE: true
    ZBX_JAVAGATEWAY: zbx_java_gateway
    ZBX_JAVAGATEWAYPORT: 10052

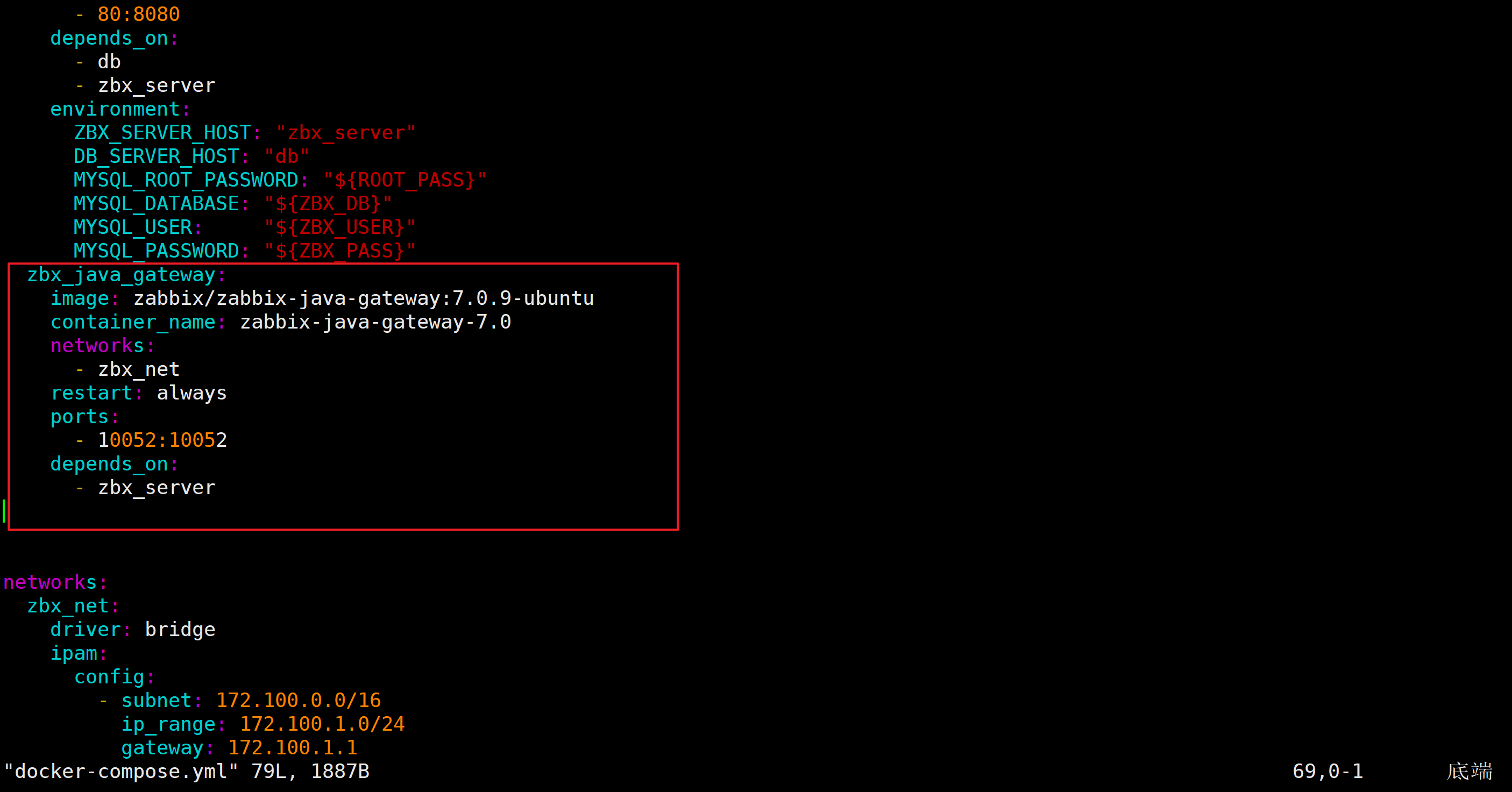

zbx_java_gateway:
  image: zabbix/zabbix-java-gateway:7.0.9-ubuntu
  container_name: zabbix-java-gateway-7.0
  networks:
    - oldboy_zbx_net
  restart: always
  ports:
    - 10052:10052
  depends_on:
    - zbx_server

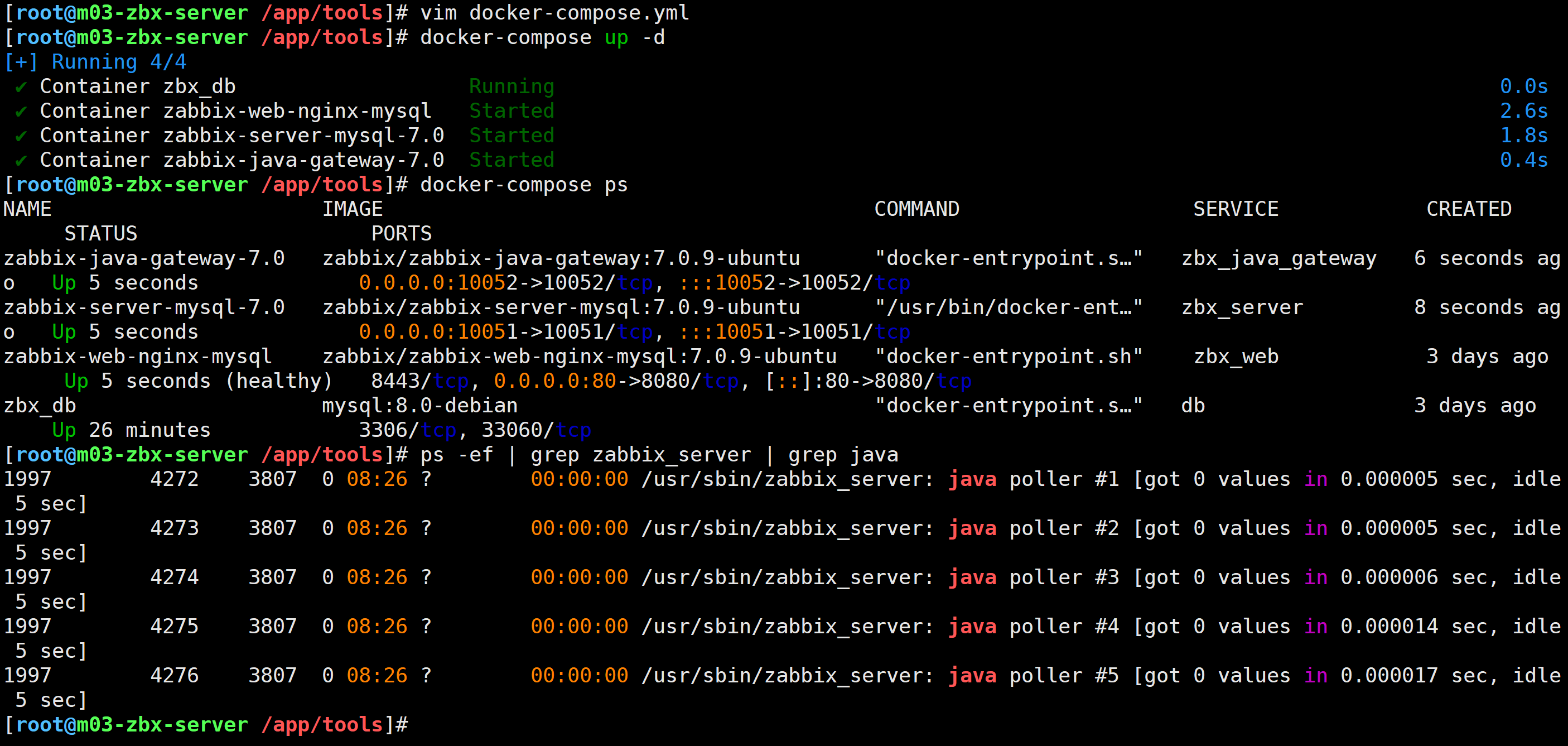

• 启动docker-compose

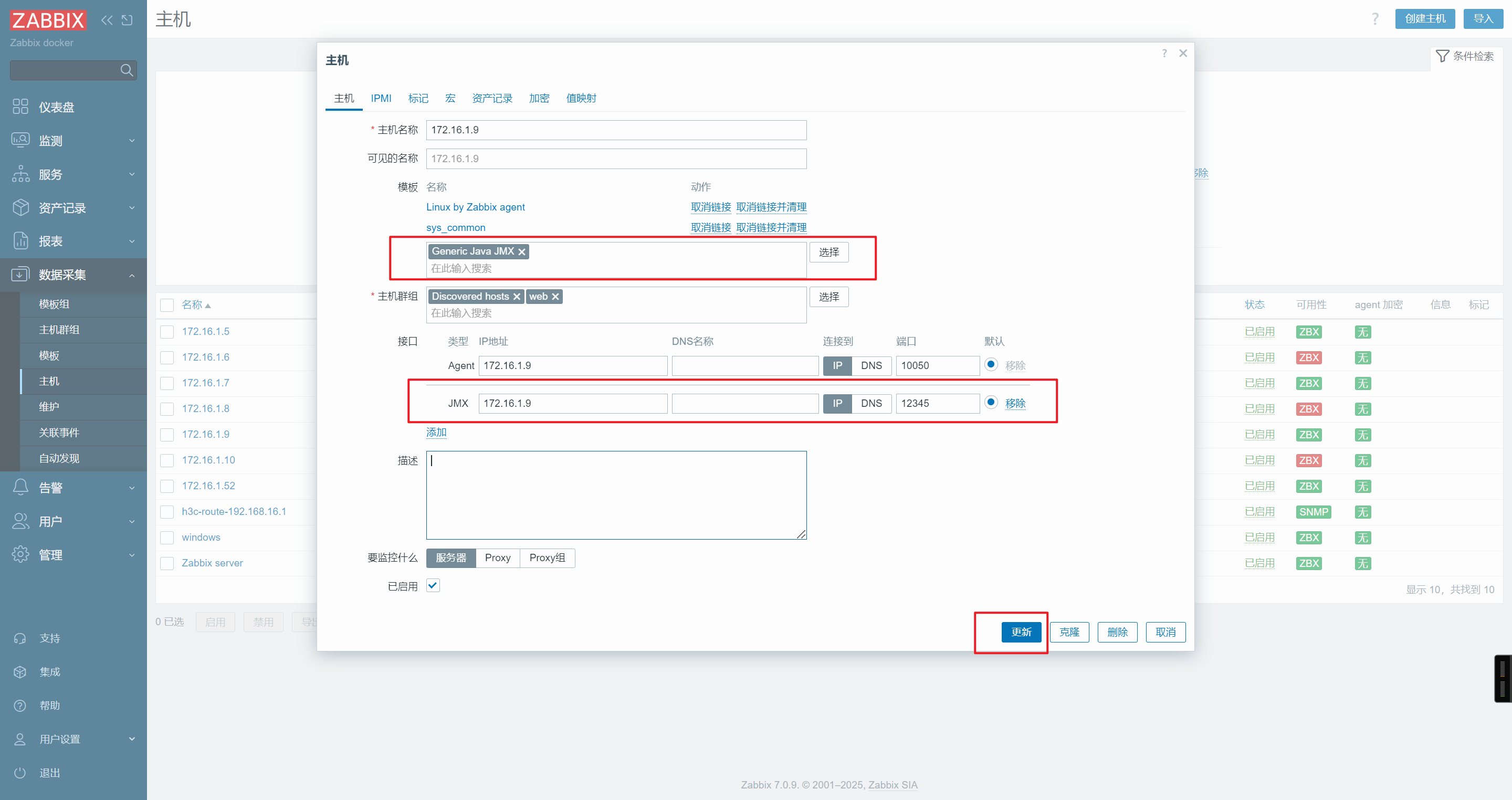

🌏web页面添加java jmx监控模板
