网络环路是网络运维中最常见也最具破坏性的问题之一。本文将深入浅出地解析二层环路和三层环路的核心概念，通过对比分析帮助读者全面理解这两种环路的形成机制、危害表现及解决方案。
一、环路问题概述
1.1 什么是网络环路
网络环路是指数据包在网络中循环传输无法到达目的地的现象，分为数据链路层（二层）环路和网络层（三层）环路两种类型。环路会导致网络性能下降甚至完全瘫痪。
1.2 环路的危害等级
| 危害表现 | 二层环路 | 三层环路 |
|---|---|---|
| 网络瘫痪速度 | 分钟级 | 小时级 |
| 影响范围 | 整个广播域 | 特定路由路径 |
| 典型症状 | 广播风暴 | 路由振荡 |
| 故障排查难度 | ★★★★ | ★★★ |
二、二层环路深度解析

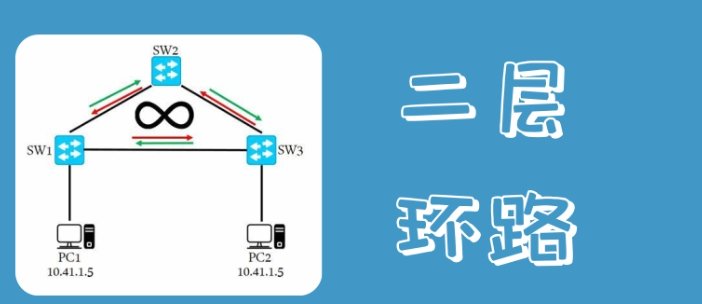

2.1 形成机制
典型场景：
- 交换机之间多路径连接未启用STP
- 错误配置了冗余链路
- 网线两端误接同一台交换机
技术原理：
- 广播帧进入环路路径
- 每台交换机都泛洪广播帧
- 环路使广播帧无限复制
- 最终耗尽所有带宽资源
2.2 关键特征
- 广播风暴：每秒可产生数百万个广播包
- MAC表震荡：交换机MAC地址表频繁刷新
- CPU过载：交换机CPU利用率达100%
- 协议瘫痪：ARP等基础协议无法正常工作
2.3 实验数据
在实验室环境下构建二层环路后的监测数据：
| 时间 | 广播包速率(pkt/s) | CPU利用率 | 内存使用 |
|---|---|---|---|
| 0s | 500 | 15% | 30% |
| 30s | 50,000 | 65% | 45% |
| 60s | 900,000+ | 100% | 80% |
2.4 解决方案
1. 生成树协议(STP/RSTP/MSTP)
Switch(config)# spanning-tree mode rapid-pvst
Switch(config)# spanning-tree vlan 1-4094 priority 4096
2. 环路检测协议(Loop Guard)
[Switch] loopback-detect enable
[Switch] interface gigabitethernet 0/0/1
[Switch-GigabitEthernet0/0/1] loopback-detect action block
3. 物理层解决方案
- 采用堆叠或集群技术替代冗余链路
- 部署专业布线管理系统
三、三层环路全面剖析
3.1 形成原因
典型场景：
- 路由协议配置错误（如OSPF区域划分不当）
- 静态路由双向指向
- 路由重分发配置错误
- 多厂商设备互操作问题
技术原理：
- 路由器A将数据包发给路由器B
- 路由器B又将包发回路由器A
- TTL值每跳减1直至为0丢弃
- 产生大量无效传输但不引发广播风暴
3.2 关键特征
- TTL超时：traceroute显示循环跳数
- 路由振荡：路由表频繁变化
- 带宽占用：单播流量异常增高
- 协议告警：OSPF/ISIS等报告邻居震荡
3.3 典型案例
某企业网络因错误配置导致的三层环路：
- 核心路由器A配置：
ip route 10.1.1.0 255.255.255.0 10.2.2.2 - 核心路由器B配置：
ip route 10.1.1.0 255.255.255.0 10.2.2.1 - 结果：去往10.1.1.0/24的流量在A与B之间循环
3.4 解决方案
1. TTL安全机制
Router(config)# access-list 100 permit icmp any any ttl-exceeded
Router(config)# access-list 100 permit icmp any any port-unreachable
Router(config)# access-list 100 deny icmp any any
Router(config)# interface GigabitEthernet0/0
Router(config-if)# ip access-group 100 in
2. 路由协议优化
[Router] ospf 1
[Router-ospf-1] area 0
[Router-ospf-1-area-0.0.0.0] filter 2000 export
3. 路径跟踪工具
# Linux下检测环路
traceroute -n 10.1.1.1
# Windows等效命令
tracert -d 10.1.1.1
四、二层与三层环路对比
| 对比维度 | 二层环路 | 三层环路 |
|---|---|---|
| OSI层级 | 数据链路层(第2层) | 网络层(第3层) |
| 传播机制 | 广播泛洪 | 单播路由 |
| 故障速度 | 爆发式(秒级) | 渐进式(分钟级) |
| 数据包类型 | 广播/组播帧 | 单播IP包 |
| 典型协议 | STP/RSTP/MSTP | OSPF/ISIS/BGP |
| 检测方法 | 端口流量统计 | Traceroute/路由表分析 |
| 影响范围 | 整个VLAN | 特定目的网络 |
| 设备影响 | 交换机CPU过载 | 路由器CPU升高 |
| 解决方案 | 启用生成树 | 调整路由策略 |
五、高级防护方案
5.1 混合环路防护架构
[图示]
接入层 -- STP+环路检测 --> 汇聚层 -- BFD+路由过滤 --> 核心层
5.2 华为设备综合配置
# 二层防护
[Switch] stp enable
[Switch] loop-detect enable
# 三层防护
[Router] ip ttl-expires drop
[Router] ip unreachables disable
[Router] firewall detect loop-route enable
5.3 Cisco最佳实践
! 全局启用防护
errdisable recovery cause loopback
errdisable recovery interval 300
! 接口级防护
interface GigabitEthernet1/0/1
storm-control broadcast level 50
storm-control action shutdown
end
六、故障排查流程
6.1 二层环路排查
- 查看端口流量：
show interface counters - 检查STP状态：
show spanning-tree - 定位风暴源：
show mac address-table dynamic - 临时解决方案：禁用可疑端口
6.2 三层环路排查
- 路由追踪：
traceroute 目标IP - 分析路由表：
show ip route 目标网络 - 检查路由协议：
show ospf neighbor - 数据包捕获：
tcpdump -ni eth0 'icmp[0] == 11'
七、现代网络防环技术演进
SDN解决方案：
- OpenFlow流表防环
- Controller集中式环路检测
AI运维应用：
- 基于机器学习的异常流量检测
- 历史数据预测环路风险
云网络防护：
- VXLAN中的头端复制替代泛洪
- 虚拟交换机分布式防环机制
结语
理解二层和三层环路的本质区别是网络工程师的基本功。在实际运维中应当：
- 建设阶段做好防环设计
- 变更时进行环路风险评估
- 部署实时监控系统
- 定期进行防环演练
通过本文的系统性分析，读者可以建立完整的环路知识体系，在面对实际网络问题时能够快速准确地判断环路类型并采取有效措施。
