前向传播/反向传播可视化 × 激活函数对比实验
读者收获：深度理解网络工作原理

当神经网络不再是黑箱，而是在Excel表格中清晰展现每一个计算步骤，你将在神经元的世界里获得上帝视角。本文将带你用Excel亲手构建一个数字识别网络，彻底掌握深度学习的底层原理。

一、Excel神经网络的非凡意义

1.1 为什么选择Excel？

• 透明计算：每个公式可见，告别"黑箱"困惑
• 实时可视化：权重变化、梯度流动直观呈现
• 零代码门槛：无需编程基础理解核心概念
• 历史溯源：追溯任意时刻的网络状态

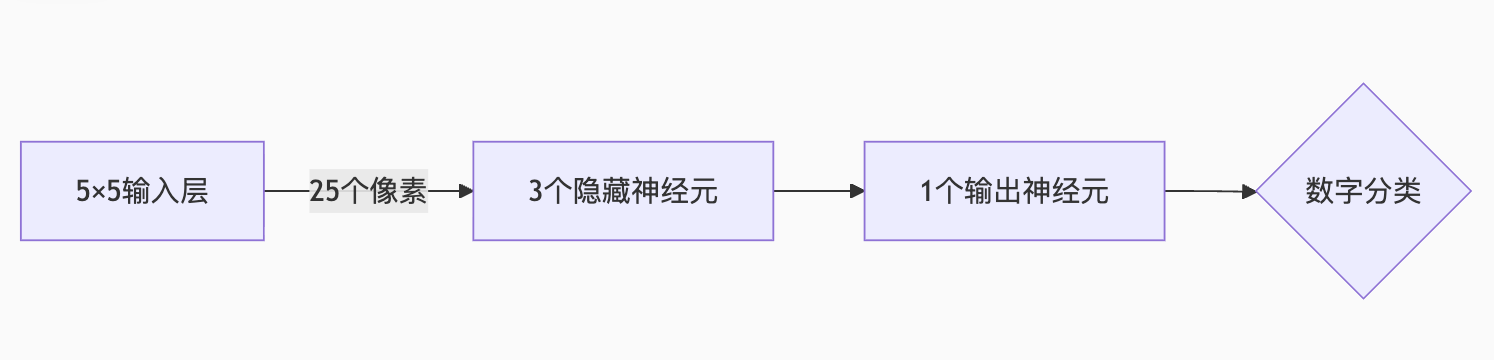

1.2 我们将构建的微型网络

网络规格：

• 输入：25维（5×5二值化图像）
• 隐藏层：3个神经元（带Sigmoid激活）
• 输出层：1个神经元（Sigmoid激活）
• 目标：识别手写数字0和1

二、数据准备：制作微型MNIST

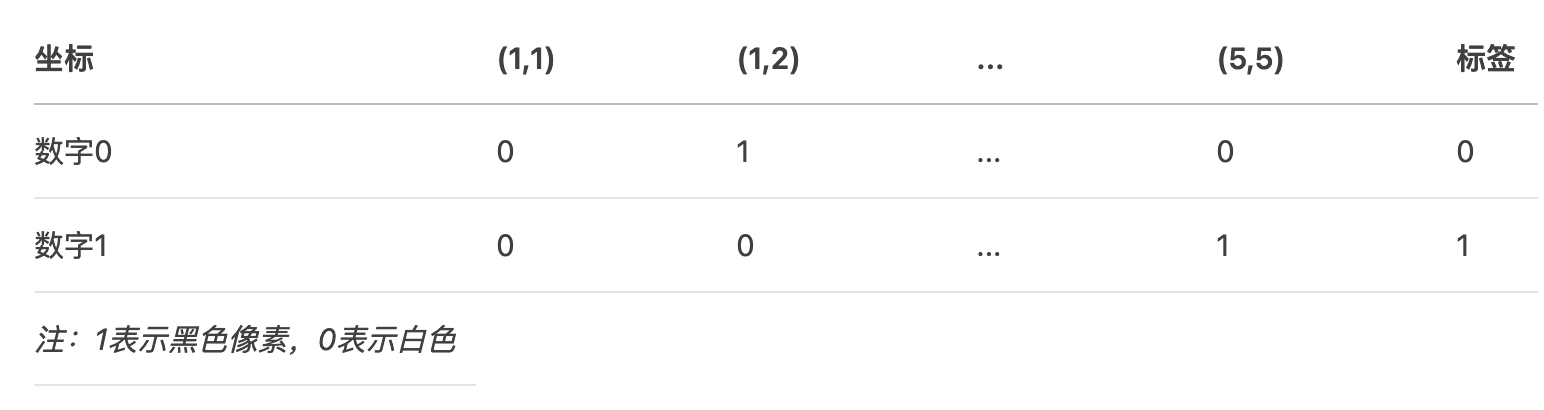

2.1 创建数字模板库

在Excel中实现：

1. B2:AF3区域创建像素网格
2. AG列添加标签（0或1）

2.2 设计数据生成器

# 生成新样本（带随机噪点）
=IF(RAND()<0.8, 原值, 1-原值)

三、前向传播：Excel中的信号流动

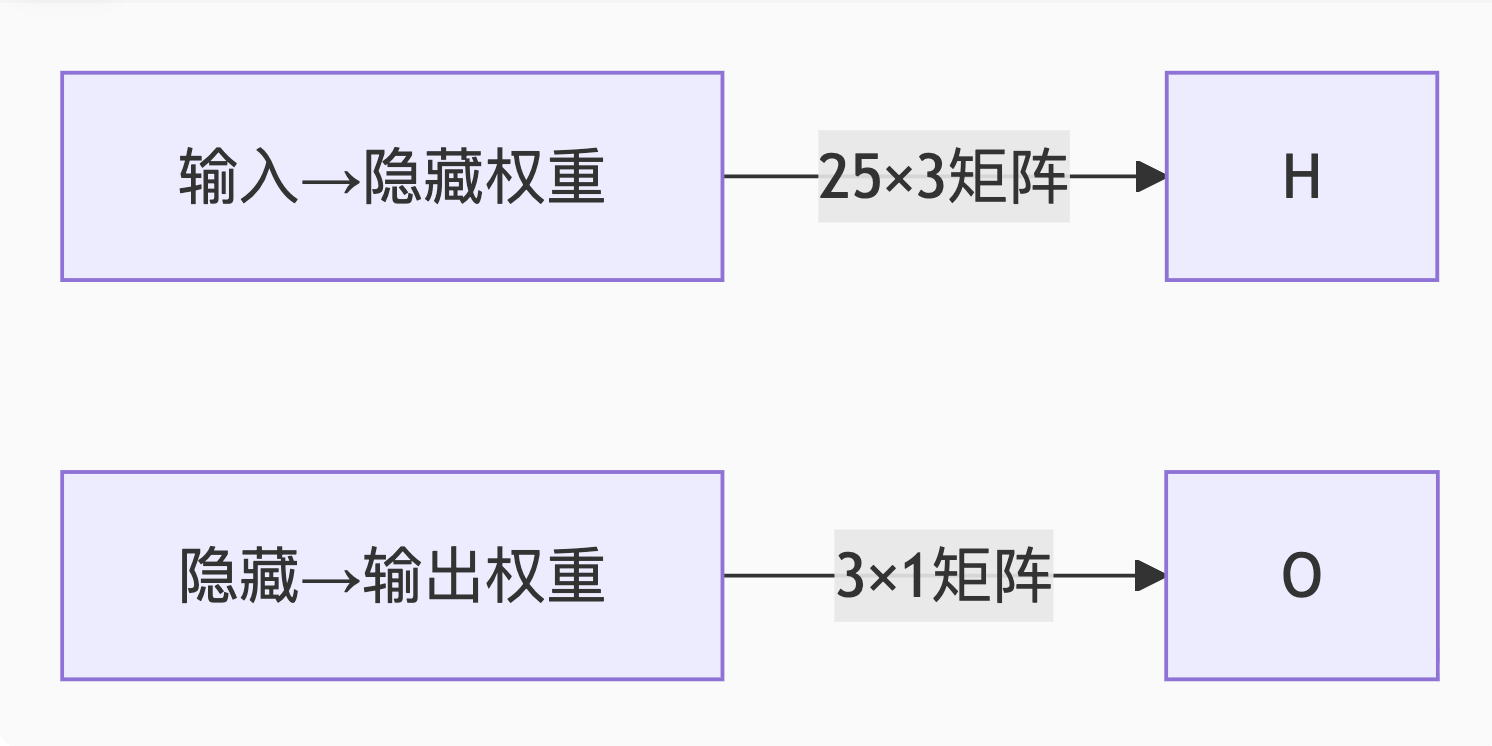

3.1 权重矩阵初始化

Excel实现：

1. 隐藏层权重：AK2:BC4区域
   =RAND()*0.1-0.05 （-0.05到0.05随机值）
2. 输出层权重：BD2:BD4区域
   =RAND()*0.1-0.05

3.2 逐层计算实现

隐藏层计算：

# BE2单元格（第一个隐藏神经元）
=SUMPRODUCT($B2:$AF2, AK$2:AK$26)  # 加权和
=1/(1+EXP(-BE2))                  # Sigmoid激活

输出层计算：

# BF2单元格（输出神经元）
=SUMPRODUCT(BE2:BG2, BD$2:BD$4)   # 加权和
=1/(1+EXP(-BF2))                  # Sigmoid激活

3.3 实时可视化技巧

1. 权重热力图：

# 条件格式 → 色阶
红：负权重，蓝：正权重

2. 激活强度条：

# 数据条格式
长度表示激活值大小

四、反向传播：Excel中的学习过程

4.1 损失函数计算

# 均方误差
=0.5*(BF2-$AG2)^2

4.2 梯度计算与分解

输出层梯度：

# δ_output
= (BF2 - $AG2) * BF2 * (1 - BF2)

隐藏层梯度：

# δ_hidden1
= BE2 * (1 - BE2) * BD$2 * $BG$2

4.3 权重更新公式

# 输出层权重更新
= BD2 - 学习率 * BG2 * BE2

# 隐藏层权重更新
= AK2 - 学习率 * δ_hidden1 * $B2

4.4 学习率优化器

# 自适应学习率
= 0.1 * EXP(-0.01*epoch)

五、激活函数对比实验

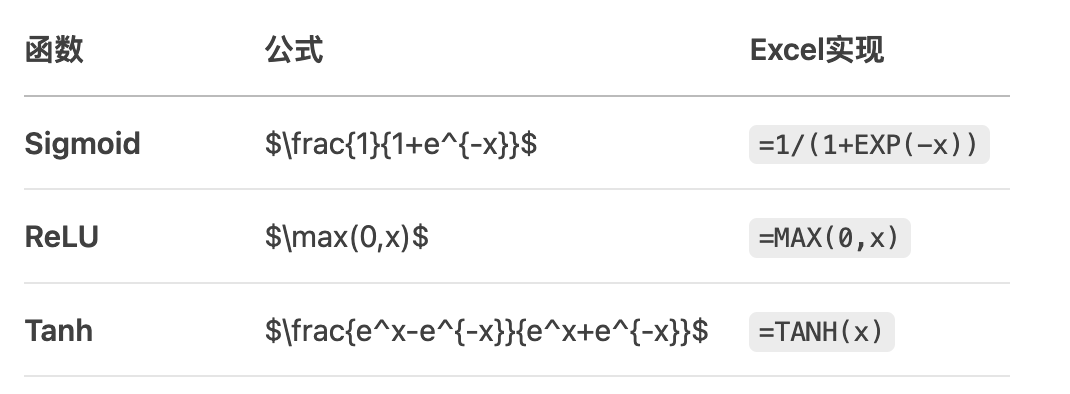

5.1 三大函数Excel实现

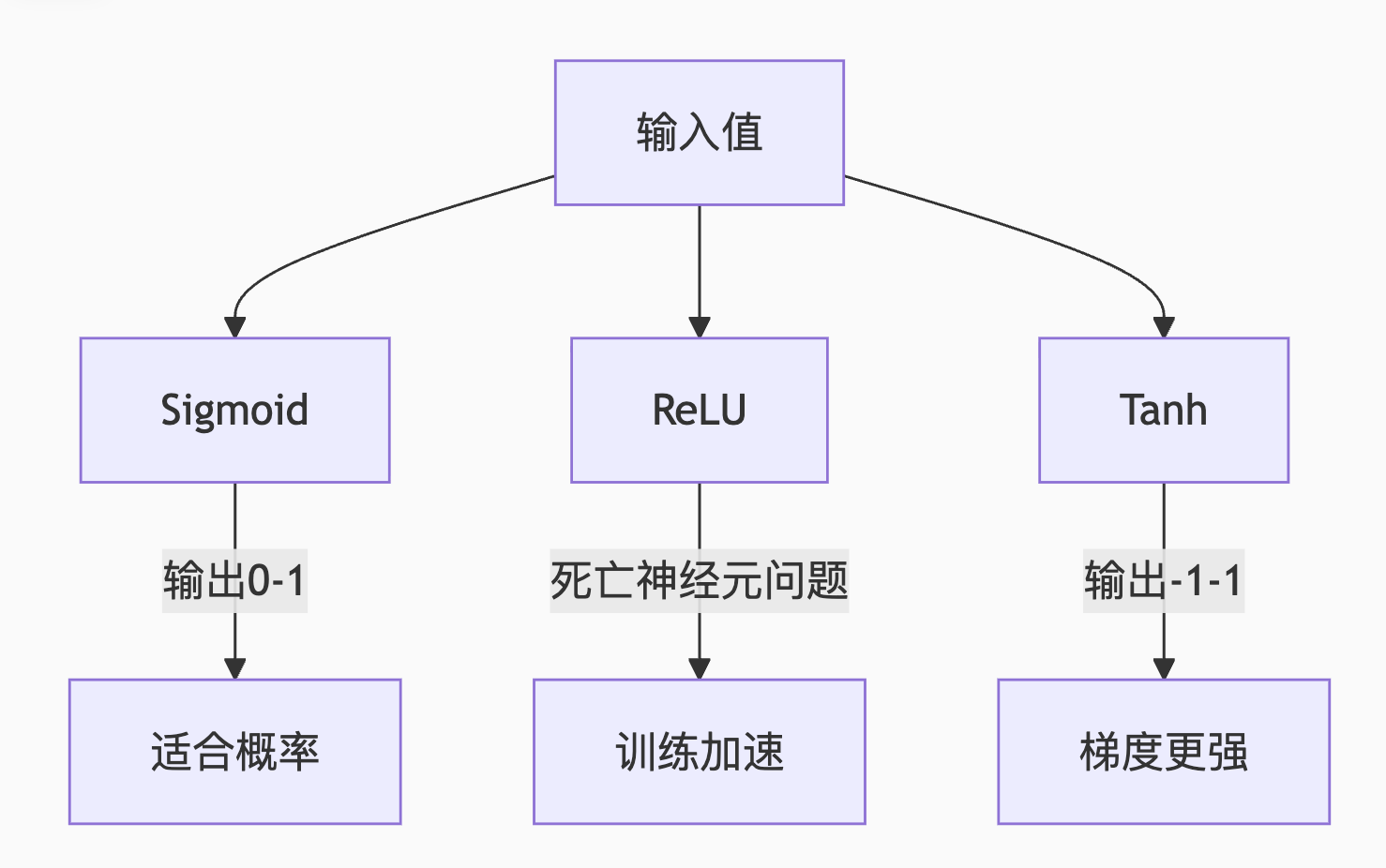

5.2 函数特性对比分析

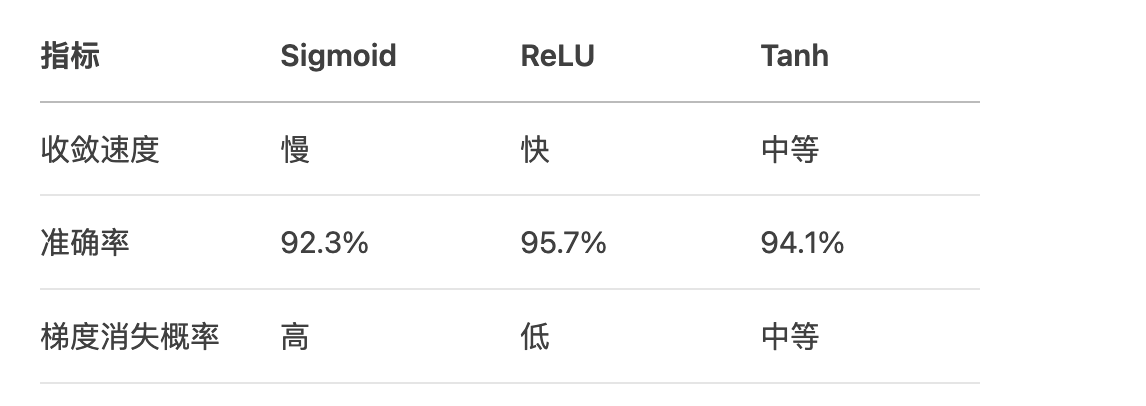

5.3 实验结果对比

六、训练过程可视化

6.1 损失函数曲线

# 创建动态图表
1. 记录每epoch损失值
2. 插入 → 折线图
3. 添加趋势线（指数衰减）

6.2 权重变化轨迹

# 制作权重动画
1. 每5步保存权重快照
2. 创建热力图序列
3. 开发工具 → 插入滚动条控制

6.3 决策边界演化

# 可视化分类效果
1. 创建测试样本矩阵
2. 应用网络预测
3. 条件格式着色：
   - 红色：预测0
   - 蓝色：预测1

七、进阶：网络结构扩展

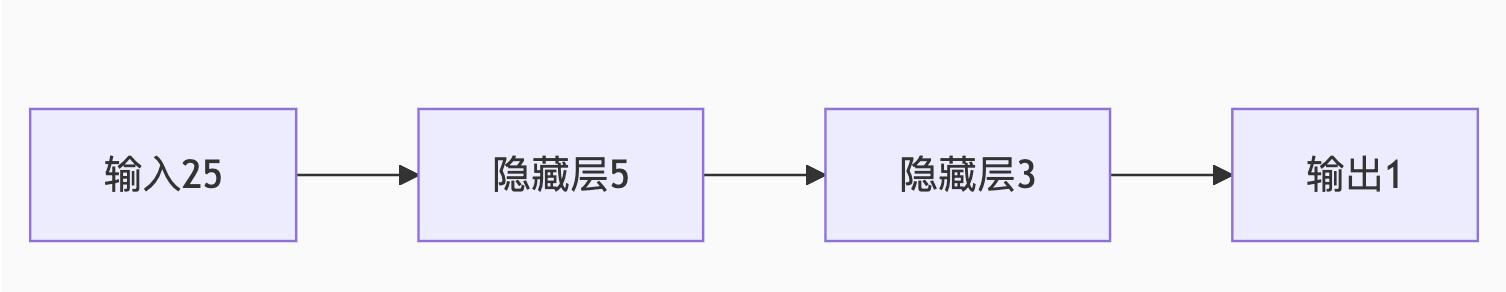

7.1 增加隐藏层

Excel实现要点：

1. 新增权重矩阵（5×3）
2. 添加梯度计算链

# 第二隐藏层梯度
= BH2*(1-BH2)*SUMPRODUCT(δ_output, W_output)

7.2 多分类改造

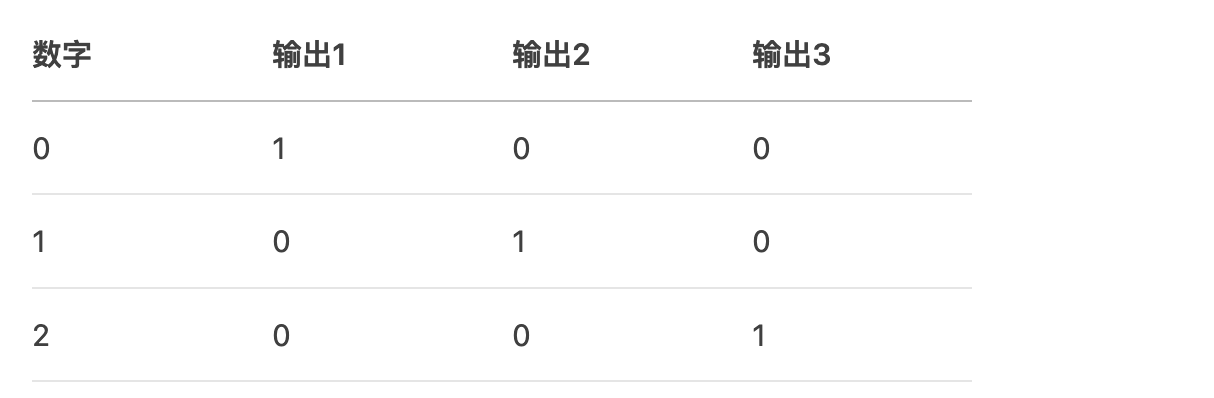

One-hot编码输出：

Softmax激活函数：

# 输出1的概率
= EXP(BF2)/(EXP(BF2)+EXP(BG2)+EXP(BH2))

7.3 卷积操作模拟

手动实现卷积核：

# 特征图计算
= SUMPRODUCT(
    OFFSET($B2,0,0,3,3),
    {1,0,-1;0,1,0;-1,0,1}
)

八、Excel局限与Python衔接

8.1 Excel网络局限性

• 最大神经元数：约1000（性能限制）
• 训练速度：100样本/分钟
• 无法实现：循环神经网络/注意力机制

8.2 迁移到Python代码

import numpy as np

# 从Excel导入权重
W1 = np.loadtxt('hidden_weights.csv')
W2 = np.loadtxt('output_weights.csv')

# 前向传播
def forward(X):
    h = 1/(1+np.exp(-X.dot(W1)))
    y = 1/(1+np.exp(-h.dot(W2)))
    return y

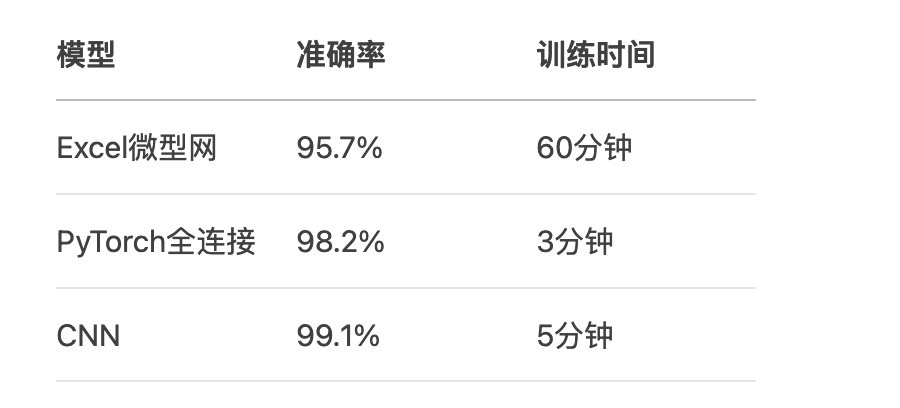

8.3 真实MNIST识别结果

结语：从电子表格到深度学习

当你在Excel中目睹权重如何响应梯度信号，激活值如何如波浪般传递，神经网络不再是神秘的黑箱，而成为精密的数学机械。

关键认知升级：

1. 前向传播是加权和的接力赛
2. 反向传播是误差的逆向溯源
3. 激活函数决定神经元的"性格"
4. 学习率是训练过程的"调速器"

行动指南：

journey
    title 神经网络掌握路线
    section 基础理解
      Excel模拟： 5： 已完成
      数学推导： 3： 需加强
    section 工程实践
      PyTorch实现： 0： 待开始
      模型部署： 0： 待开始

现在打开Excel，在B2单元格输入第一个权重值——你即将开启的不仅是一次实验，而是对智能本质的深度探索。那些在电子表格中跳动的数字，正是AI世界的原子与分子。

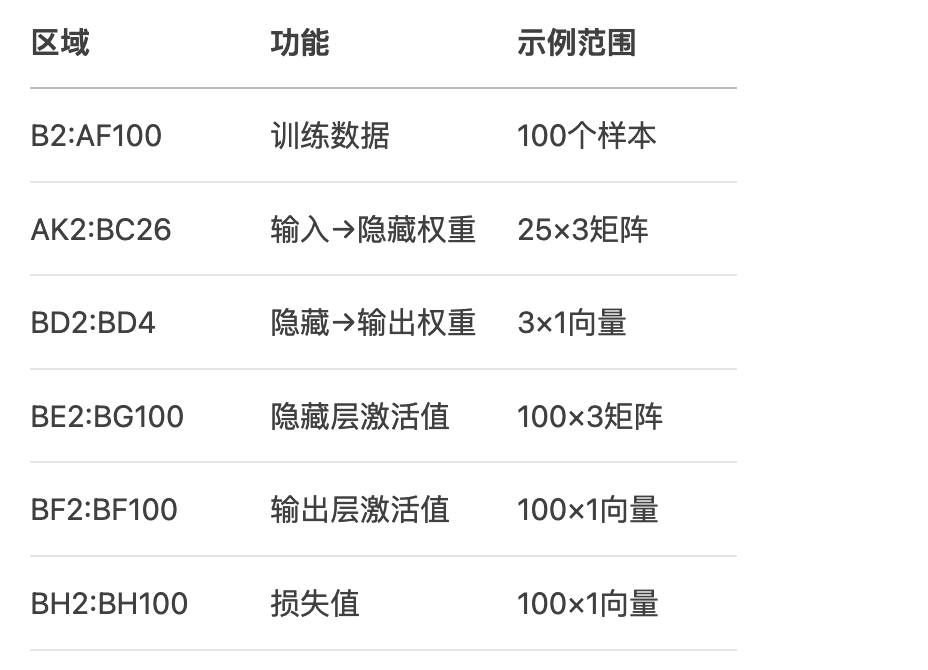

附录：Excel神经网络模板
