【AI基础：神经网络】20、机器学习实战：自组织特征映射(SOM)完全指南

一、引言：为什么SOM是“看不见的手”调控的神经网络？

在机器学习的无监督领域，有一类神经网络格外特殊——它不需要人工标注的“标准答案”，仅通过数据自身的特征和网络内部的简单规则，就能自发形成有序的结构，将高维、混乱的数据“梳理”成低维、可解释的拓扑映射。这一过程，恰似经济学中亚当·斯密提出的“看不见的手”：个体（神经元）遵循局部规则（竞争与协作），最终却促成了全局（整个网络）的有序与高效。

自组织特征映射（Self-Organizing Map，简称SOM，也叫Kohonen映射）正是这一“自组织”思想的典型代表。它由芬兰科学家Teuvo Kohonen于1982年提出，核心目标是在无监督学习框架下，实现高维数据到低维网格的拓扑保持映射——简单来说，就是让“相似的数据在低维网格上相邻，不相似的数据远离”，从而解决高维数据“看不见、摸不着”的可视化难题。

本文将以“看不见的手”为核心比喻，系统拆解SOM的生物启发、网络结构、核心机制（竞争×合作×自适应）、数学原理、完整训练流程与Python实战。通过大量可视化图表（如邻域函数曲线、权重更新流程图、高维数据映射效果图），即使是零基础读者也能轻松理解SOM的“自组织魔力”，最终掌握从参数调优到实际应用（如客户分群、异常检测、图像压缩）的全流程。

二、SOM的核心思想：“看不见的手”的类比与生物启发

要理解SOM，首先要吃透“看不见的手”这一比喻与SOM自组织机制的对应关系，以及它背后的生物神经系统启发——这是SOM区别于其他无监督算法（如K-means、PCA）的核心灵魂。

2.1 “看不见的手”：经济学与SOM的跨领域类比（附可视化图）

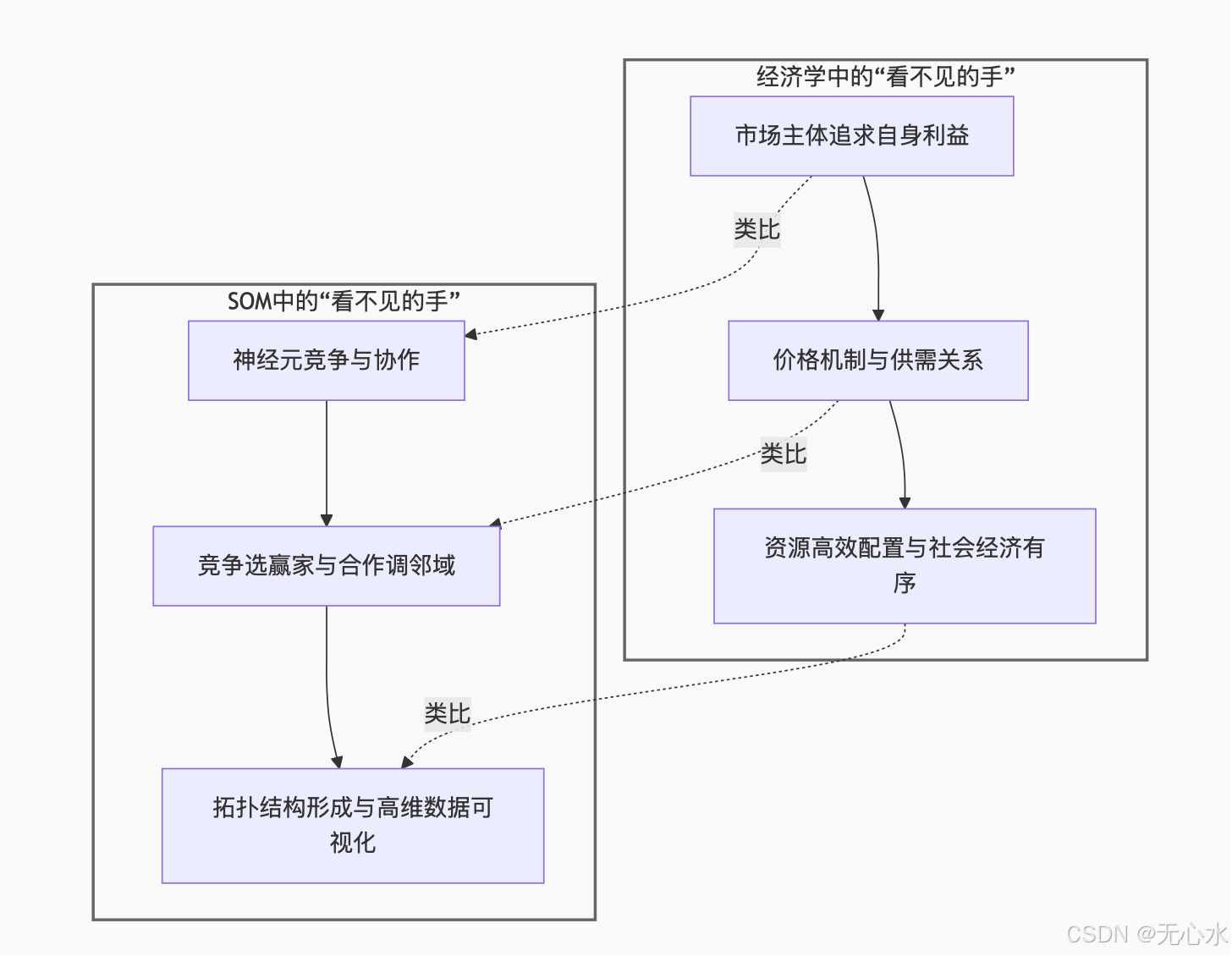

亚当·斯密在《国富论》中提出的“看不见的手”，描述了个体追求局部利益的行为，通过自发协作形成全局秩序的过程。这一逻辑与SOM的自组织过程高度契合，我们用图1直观展示两者的对应关系：

（注：右图为经济学场景，左图为SOM场景；箭头代表“看不见的手”的调控方向，蓝色框代表局部行为，绿色框代表全局结果）

从图可见，两者的核心逻辑完全一致：

1. 经济学中的“看不见的手”
   • 局部行为：每个市场主体（企业、消费者）追求自身利益最大化（如企业降低成本、消费者追求低价）；
   • 自发协作：通过价格机制、供需关系等“无形规则”，主体间形成间接协作；
   • 全局结果：资源自动配置到高效领域，整个社会经济呈现有序运行（如商品供需平衡、价格稳定）。
2. SOM中的“看不见的手”
   • 局部行为：每个神经元仅关注“输入数据与自身权重的相似度”（竞争），并与相邻神经元协同更新权重（合作）；
   • 自发协作：通过“竞争选赢家、合作调邻域”的简单规则，神经元间无需全局调控，仅靠局部交互实现协作；
   • 全局结果：高维数据自发映射到低维网格，形成“相似数据相邻、不相似数据远离”的拓扑结构，揭示数据内在规律（如聚类、分布特征）。

2.2 SOM的生物启发：模拟大脑的“侧向抑制”效应

SOM的设计灵感来源于生物视觉皮层的拓扑映射特性——大脑视觉皮层的神经元会根据外界刺激的空间位置，形成有序的“功能柱”（如视网膜上相邻的视觉信号，会激活视觉皮层上相邻的神经元）。其中，“侧向抑制”效应是关键：

侧向抑制（Lateral Inhibition）：当一个神经元被激活（兴奋）时，会通过侧连接抑制其邻近神经元的兴奋程度——这种“赢家通吃”的机制，能增强神经信号的对比度，让大脑更清晰地识别刺激的边界。

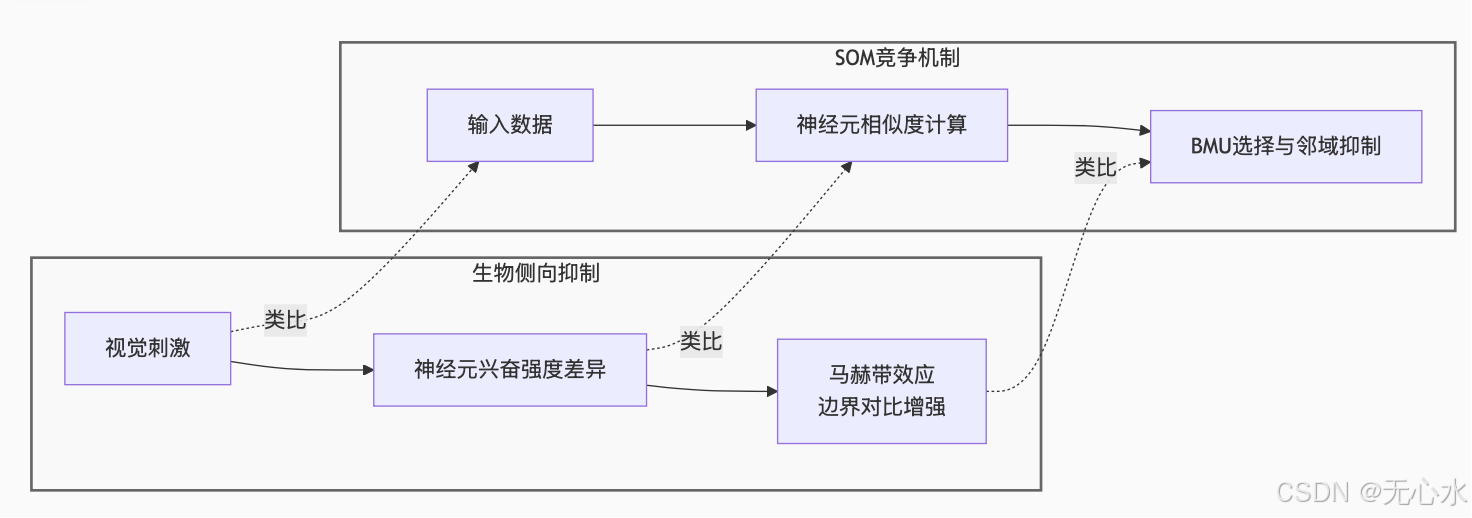

例如，我们看到的“马赫带效应”（明暗交界处的亮度对比被增强），就是侧向抑制的直接结果（图2）：

SOM的“竞争过程”正是对侧向抑制的模拟：

• 输入数据相当于“外界视觉刺激”；
• 神经元的权重向量相当于“神经元对刺激的敏感程度”；
• 计算输入与权重的相似度（如欧氏距离），选出“最敏感”的神经元（最佳匹配单元BMU），相当于“兴奋最强的神经元”；
• BMU通过邻域函数“抑制”距离较远的神经元（仅让自身及近邻更新权重），相当于“侧向抑制效应”。

三、SOM的网络结构：极简架构下的拓扑魔力

与多层感知机（MLP）的复杂层级不同，SOM的结构异常简洁——仅包含输入层和输出层（拓扑网格层） 两层，但正是这种极简设计，实现了高维数据到低维拓扑的映射。我们用Mermaid流程图展示SOM的完整结构与信号流向：

3.1 网络结构可视化（Mermaid图）

graph TD
    subgraph 输入层（Input Layer）- 数据接收端
        A1[输入特征x₁]
        A2[输入特征x₂]
        A3[输入特征xₙ]
        style A1 fill:#f0f8ff,stroke:#333,stroke-width:1px
        style A2 fill:#f0f8ff,stroke:#333,stroke-width:1px
        style A3 fill:#f0f8ff,stroke:#333,stroke-width:1px
    end

    subgraph 输出层（Output Layer）- 拓扑网格层（2D）
        direction LR
        subgraph 第一行神经元
            B11[神经元(0,0)<br>权重w₀₀=(w₀₀₁,w₀₀₂,...,w₀₀ₙ)]
            B12[神经元(0,1)<br>权重w₀₁=(w₀₁₁,w₀₁₂,...,w₀₁ₙ)]
            B13[神经元(0,2)<br>权重w₀₂=(w₀₂₁,w₀₂₂,...,w₀₂ₙ)]
            style B11 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
            style B12 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
            style B13 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
        end
        subgraph 第二行神经元
            B21[神经元(1,0)<br>权重w₁₀=(w₁₀₁,w₁₀₂,...,w₁₀ₙ)]
            B22[神经元(1,1)<br>权重w₁₁=(w₁₁₁,w₁₁₂,...,w₁₁ₙ)]
            B23[神经元(1,2)<br>权重w₁₂=(w₁₂₁,w₁₂₂,...,w₁₂ₙ)]
            style B21 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
            style B22 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
            style B23 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
        end
        subgraph 第三行神经元
            B31[神经元(2,0)<br>权重w₂₀=(w₂₀₁,w₂₀₂,...,w₂₀ₙ)]
            B32[神经元(2,1)<br>权重w₂₁=(w₂₁₁,w₂₁₂,...,w₂₁ₙ)]
            B33[神经元(2,2)<br>权重w₂₂=(w₂₂₁,w₂₂₂,...,w₂₂ₙ)]
            style B31 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
            style B32 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
            style B33 fill:#e6f7ff,stroke:#1890ff,stroke-width:2px
        end
        % 拓扑连接：相邻神经元间的协作关系
        B11 -- 邻域连接 --> B12
        B12 -- 邻域连接 --> B13
        B21 -- 邻域连接 --> B22
        B22 -- 邻域连接 --> B23
        B31 -- 邻域连接 --> B32
        B32 -- 邻域连接 --> B33
        B11 -- 邻域连接 --> B21
        B12 -- 邻域连接 --> B22
        B13 -- 邻域连接 --> B23
        B21 -- 邻域连接 --> B31
        B22 -- 邻域连接 --> B32
        B23 -- 邻域连接 --> B33
    end

    % 信号流向：输入层→输出层（全连接）
    A1 -->|全连接| B11
    A1 -->|全连接| B12
    A1 -->|全连接| B13
    A1 -->|全连接| B21
    A1 -->|全连接| B22
    A1 -->|全连接| B23
    A1 -->|全连接| B31
    A1 -->|全连接| B32
    A1 -->|全连接| B33
    A2 -->|全连接| B11
    A2 -->|全连接| B12
    A2 -->|全连接| B13
    A2 -->|全连接| B21
    A2 -->|全连接| B22
    A2 -->|全连接| B23
    A2 -->|全连接| B31
    A2 -->|全连接| B32
    A2 -->|全连接| B33
    A3 -->|全连接| B11
    A3 -->|全连接| B12
    A3 -->|全连接| B13
    A3 -->|全连接| B21
    A3 -->|全连接| B22
    A3 -->|全连接| B23
    A3 -->|全连接| B31
    A3 -->|全连接| B32
    A3 -->|全连接| B33

图3：SOM的两层网络结构与信号流向图

3.2 各层核心组件详解

（1）输入层：高维数据的“接收站”

• 功能：接收外部输入的高维特征向量$\mathbf{x}=(x_1,x_2,...,x_n)$，其中$n$为输入特征维度（如处理RGB图像时$n=3$，处理Iris数据集时$n=4$）；
• 关键特点：输入层仅负责传递信号，不进行任何计算，且与输出层的所有神经元形成“全连接”（每个输入特征都传递给输出层的每个神经元）——这是SOM与其他神经网络的共性，但SOM的连接权重不随输入层传递而变化，而是由输出层神经元自身的权重向量决定。

（2）输出层：低维拓扑的“映射画布”

输出层是SOM的“核心战场”，其结构直接决定了高维数据的映射效果，核心特性包括：

1. 拓扑网格排列
   输出层神经元以二维网格形式排列（常见矩形网格，也可使用六边形网格），每个神经元有唯一的“网格坐标”（如$(i,j)$代表第$i$行第$j$列的神经元）。网格大小（如$10\times 10$）需根据数据复杂度选择——数据类别越多、分布越复杂，网格需越大（但过大易导致过拟合，过小易导致欠拟合）。
2. 神经元的权重向量
   每个输出层神经元都对应一个与输入向量同维度的权重向量${\mathbf{w}}_{i,j}=(w_{i,j,1},w_{i,j,2},...,w_{i,j,n})$。这个权重向量的物理意义是：该神经元在高维输入空间中的“原型代表”——若输入数据与${\mathbf{w}}_{i,j}$相似，该神经元就容易被选为“赢家”（BMU）。
   例如，处理RGB颜色数据（$n=3$）时，神经元的权重向量$\mathbf{w}=(0.8,0.2,0.4)$就代表“粉色”这一颜色原型，当输入粉色数据时，该神经元会被优先激活。
3. 拓扑邻域连接
   输出层神经元之间存在“邻域连接”（图3中蓝色虚线），这种连接不传递信号，而是定义“协作范围”——当某个神经元成为BMU时，其邻域内的神经元会一起更新权重，从而保证“相似数据映射到相邻网格”的拓扑保持特性。

四、SOM的核心机制：三阶段自组织过程（竞争×合作×自适应）

SOM的“自组织魔力”，源于其训练过程中的三阶段循环机制：竞争过程（选赢家）→ 合作过程（定范围）→ 自适应过程（调权重）。这三个阶段反复迭代，直到神经元权重不再显著变化，最终形成稳定的拓扑映射。我们用流程图（图4）展示完整循环，并逐一拆解每个阶段的细节。

4.1 三阶段机制总览（Mermaid流程图）

flowchart TD
    A[输入训练样本x] --> B[竞争过程：寻找最佳匹配单元（BMU）]
    B -->|BMU坐标(i*,j*)| C[合作过程：确定BMU的拓扑邻域]
    C -->|邻域函数h(t)、学习率η(t)| D[自适应过程：更新BMU及邻域的权重]
    D --> E{是否收敛？<br>（权重变化<阈值 或 迭代次数达标）}
    E -- 否 --> F[随机选择下一个训练样本]
    F --> A
    E -- 是 --> G[输出稳定的拓扑映射]

    % 阶段标注
    style B fill:#fff2cc,stroke:#ffc107,stroke-width:2px
    style C fill:#d4edda,stroke:#28a745,stroke-width:2px
    style D fill:#fff3cd,stroke:#ffc107,stroke-width:2px
    note over B: 核心：比相似度，选“赢家”
    note over C: 核心：定范围，“赢家带邻居”
    note over D: 核心：调权重，向输入靠拢

图4：SOM三阶段自组织机制循环图

4.2 第一阶段：竞争过程——“赢家通吃”的BMU选择

竞争过程是SOM自组织的“起点”，核心目标是从输出层所有神经元中，选出与当前输入样本最相似的“最佳匹配单元（Best Matching Unit，简称BMU）”——这就像市场竞争中，最能满足消费者需求的企业成为“赢家”。

（1）竞争规则：相似度计算

对于输入样本$\mathbf{x}=(x_1,x_2,...,x_n)$和输出层神经元$(i,j)$的权重向量${\mathbf{w}}_{i,j}$，常用欧氏距离衡量两者的相似度（距离越小，相似度越高）：
$$d_{i,j}=\Vert \mathbf{x}-{\mathbf{w}}_{i,j}\Vert =\sqrt{(x_1-w_{i,j,1}{)}^2+(x_2-w_{i,j,2}{)}^2+...+(x_n-w_{i,j,n}{)}^2}$$

除欧氏距离外，也可根据数据类型选择其他相似度指标：

• 余弦相似度：适用于高维稀疏数据（如NLP词向量），衡量向量方向的一致性；
• 曼哈顿距离：适用于数据特征存在“阶跃式”差异的场景（如用户行为数据）。

（2）BMU选择过程（附示意图）

BMU是欧氏距离最小的神经元，数学表达式为：
$$(i^{\ast },j^{\ast })=\arg \underset{(i,j)}{\min }{d}_{i,j}=\arg \underset{(i,j)}{\min }\Vert \mathbf{x}-{\mathbf{w}}_{i,j}\Vert$$

我们用图5直观展示BMU的选择过程（以$3\times 3$网格、2D输入数据为例）：

从图可见，竞争过程的本质是“数据驱动的神经元筛选”——无需人工干预，仅通过距离计算就能找到对当前输入最“敏感”的神经元，为后续的权重更新指明方向。

4.3 第二阶段：合作过程——“赢家带邻居”的邻域定义

合作过程是SOM实现“拓扑保持”的关键——BMU不会“独自学习”，而是会带动其拓扑邻域内的神经元一起更新权重，确保“相似数据映射到相邻网格”。这一过程通过邻域函数（Neighborhood Function） 实现，它定义了“哪些神经元属于邻域”以及“邻域内神经元的受影响程度”。

（1）邻域函数的核心特性

邻域函数需满足两个关键条件：

1. 距离衰减性：神经元与BMU的网格距离越近，受影响程度（邻域函数值）越大；距离越远，影响越小，直至为0；
2. 时间收缩性：随着训练迭代次数增加，邻域范围逐渐缩小（从覆盖整个网格到仅包含BMU自身）——前期建立全局拓扑，后期微调局部细节。

（2）常用邻域函数：高斯函数（最经典）

高斯函数因具有“平滑衰减、单峰对称”的特性，成为SOM中最常用的邻域函数，其数学表达式为：
$$h_{i,j,i^{\ast },j^{\ast }}(t)=\exp (-\frac{d_{(i,j),(i^{\ast },j^{\ast })}^{}}{2\sigma (t{)}^2}$$
