SVPWM与SYPWM

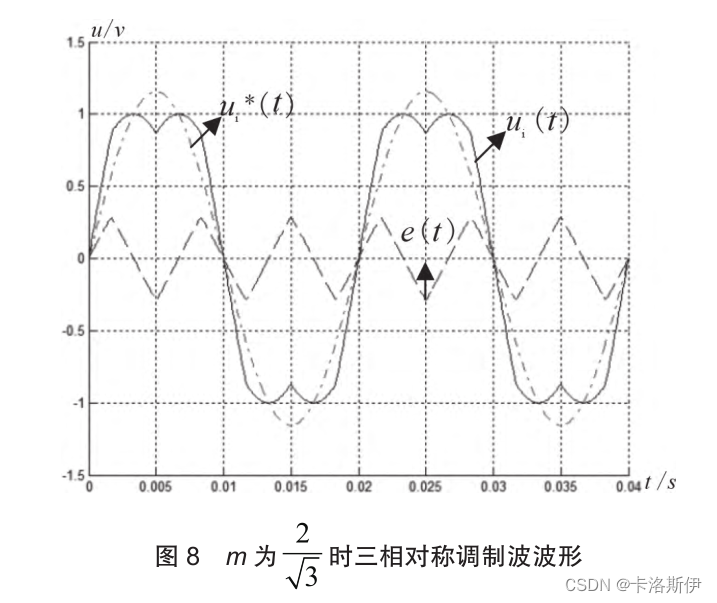

        SVPWM这里不用多说，实现方式需要向量分解、扇区确定、向量时间计算、占空比计算等。SYPWM称为三相对称调制方式，调制比最大也可以达到2/sqrt(3).调制波形如图：

本质上是反Clark变换后得到SPWM， 再注入三次的三角谐波.在正弦波中加入谐波分量，可以产生不一样的 PWM 调制波形。把这种以在正弦波中叠加注入谐波作为调制波的载波PWM 调制方式，称为谐波注入脉宽调制方式（HIPWM）。将谐波信号定义为 e(t)

 三次三角谐波的计算公式为：

模型与仿真

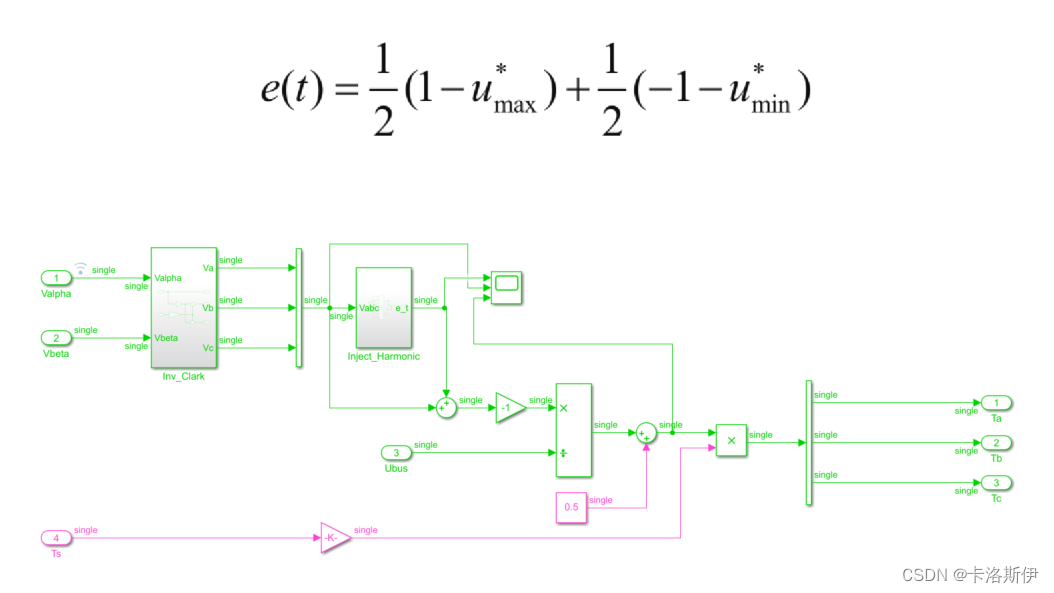

根据计算公式和原理搭建SYPWM模型如下，Clark

 仿真效果和理论一样

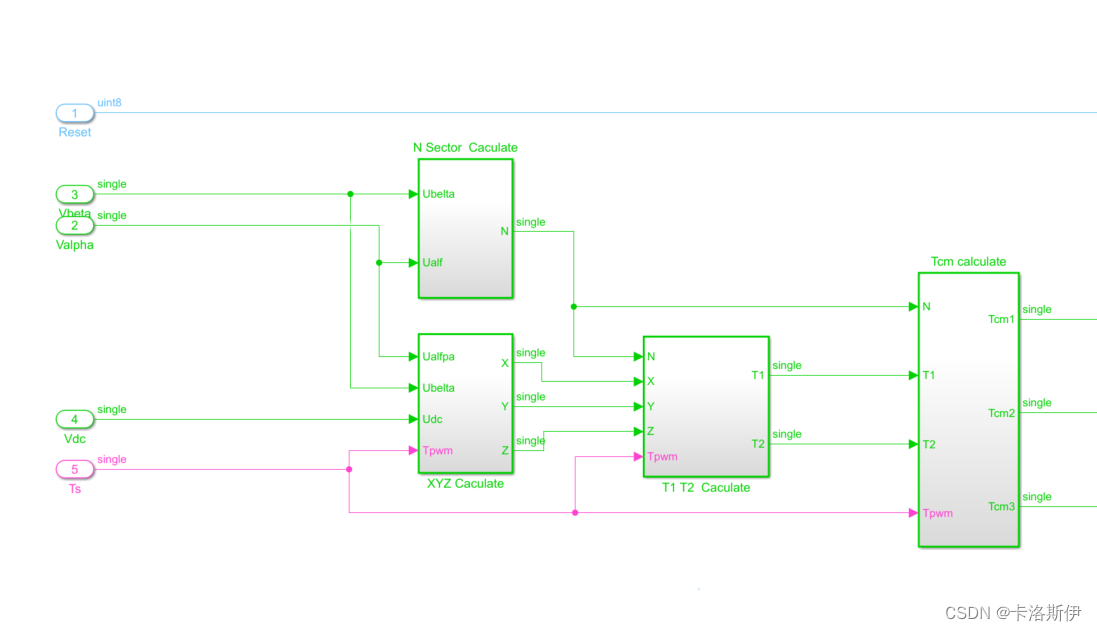

SVPWM，需要扇区判断，矢量分解等

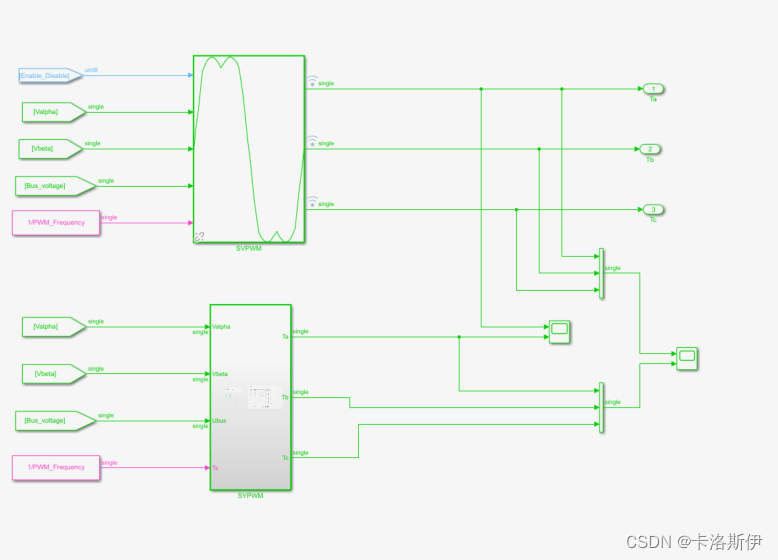

 SVPWM和SYPWM仿真对比

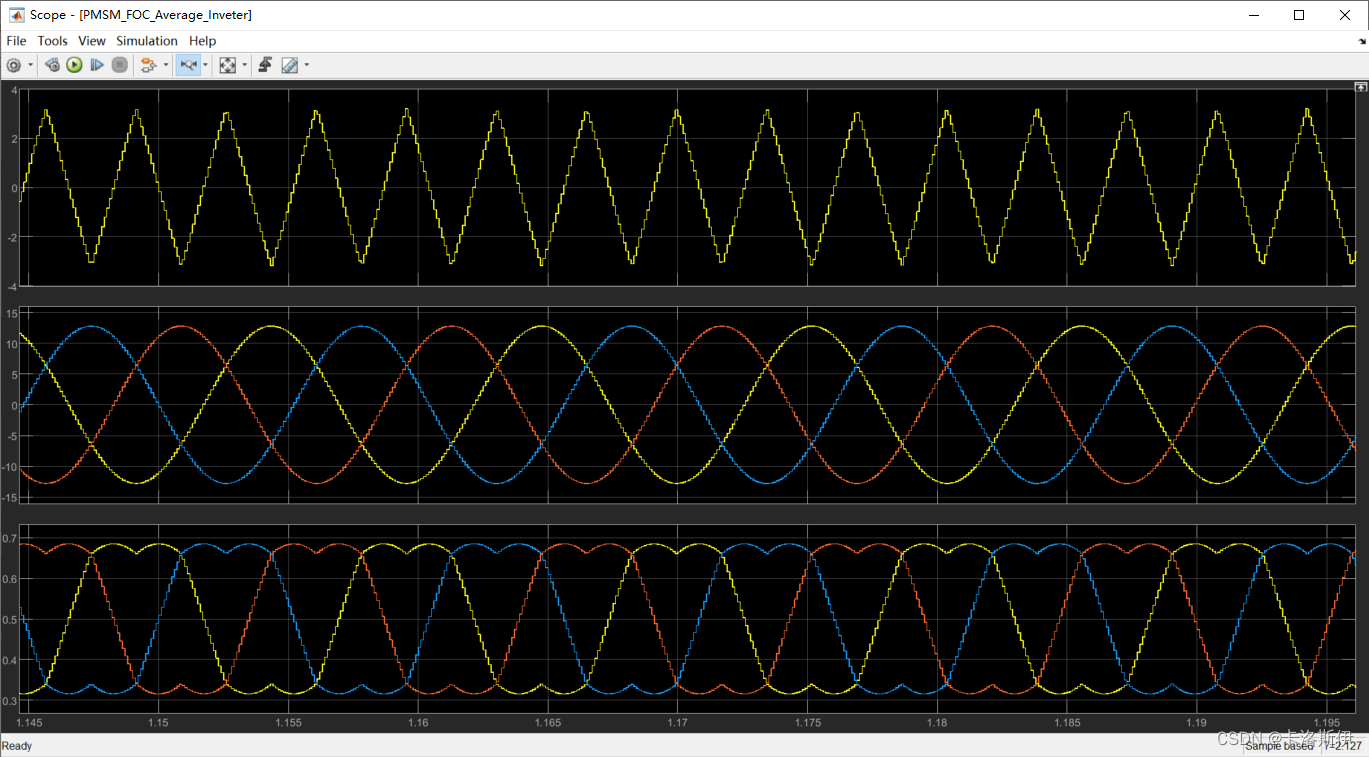

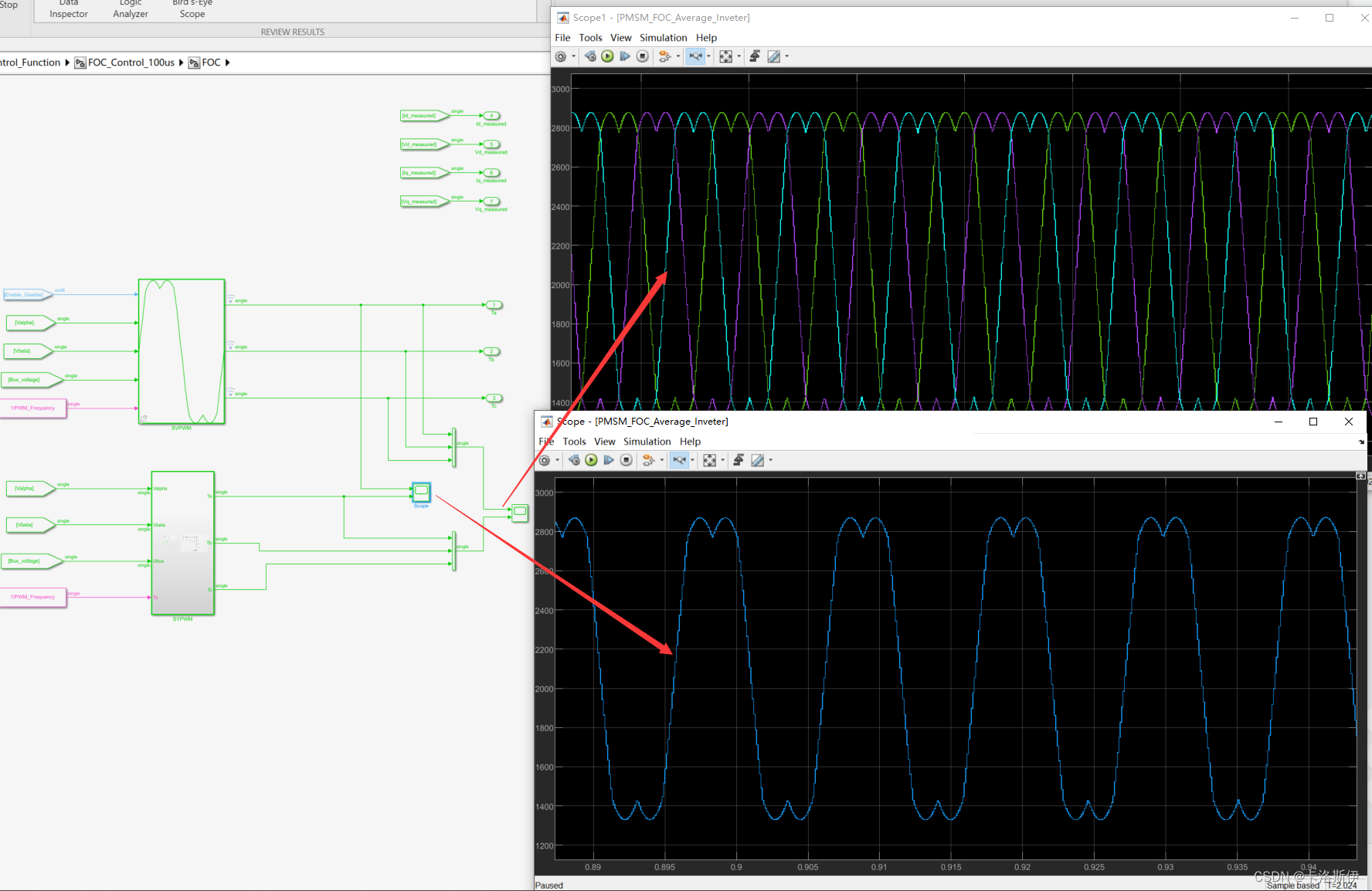

 两种调制方式输出的波形完全一致

总结

通过仿真效果可以看到两种调制方式输出完全一致，通过生成代码集成到MCU运行，SYPWM对于控制系统和SVPWM并无区别，但是计算量少了很多，节省了MCU的执行时间，这在我们优化环路周期有很大的帮助。
