前言

前两天有个群友问了一个问题:请问大家,在COMSOL中怎么做到一部分模型是透明状态,一部分模型是实体状态。但是他强调是在仿真之前。

我觉得他的需求是:在一个复杂的三维结构中,为了让结构更加清晰的展示,需要导出一个好看且合适的几何结构。下面我将通过一个简单的模型(链接: E芯变压器)介绍我的实现思路。


一、在前处理中的尝试

首先我在前处理里,尝试了可能的方法。在视图中如果点击透视的话,只能将整个结构透视,显然这种方法是不行的。

二、后处理中实现

首先我觉得他强调在仿真之前,这个想法有点错误,我们只需要最终导出一个好看且合适的几何结构在论文中使用就行,前后处理不重要。

下面我展示一下最终的效果:
对次级绕组进行了透明处理,对初级绕组显示实体;对铁芯一半进行了透明处理,另一半不同透明度显示。同时可以自定义不同域的颜色。
Alt

1.数据集初步处理

在电磁场计算中,需要一个空气域,在这一步我添加了一个选择节点,选中了除空气域外的所有实体(如果不把空气域去掉,在后面的显示中会保留空气域的框线,影响美观)。通过在数据集中的选择可以选中需要处理的几何进行初步处理。
Alt

2.几何绘制

1.首先选择一个三维绘图组,将三维绘图组的数据集选择上一步处理的数据集(研究1/解1)。同时可以将该三维绘图组重新命名。
在这里插入图片描述
2.右键三维绘图组节点,选择,将表达式设置为1,同时将着色和样式改为如下图中所示;右键,添加选择子节点和透明子节点;将选择子节点中的域选择为磁芯;将透明设置为你想要的效果。
在这里插入图片描述
3.采用同样的步骤,添加体2和体3分别对初级绕组和次级绕组进行处理。区别在于将颜色改为黄色即可。
4.为了更进一步的处理几何,下面我将引入过滤器

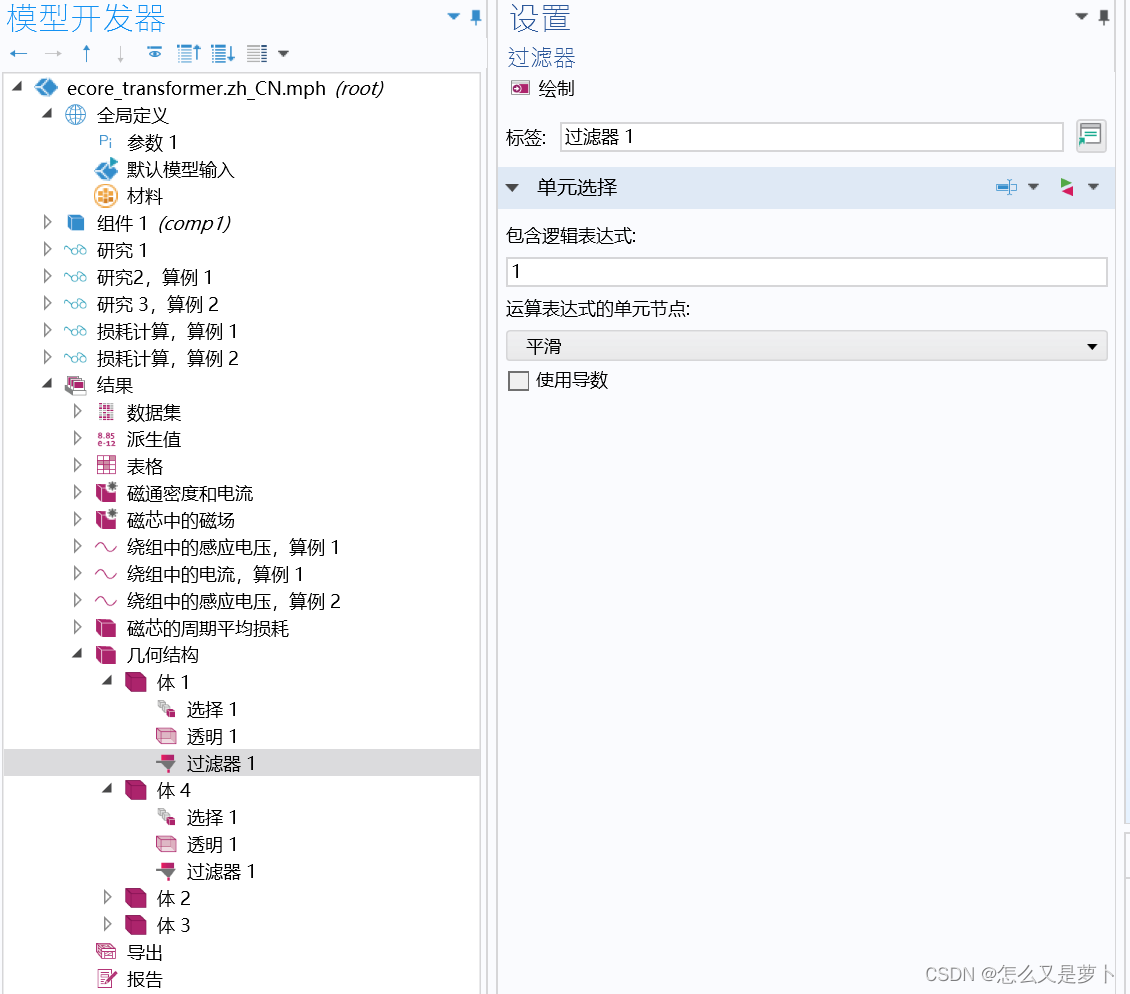

右键体1,添加过滤器子节点;然后右键体1,选择复制粘贴,就会出现一个和体1完全相同的体4 ,如下图所示。
在这里插入图片描述
5.为了使得铁芯的一半显示一种透明度,需要在过滤器节点下的,包含逻辑表达式里进行指定。我在这里将条件设置为了坐标x是否大于0。
在这里插入图片描述


总结

以上的介绍,主要是转换思路介绍了后处理中透明过滤器的用法,需要注意的是,过滤器中的:包含逻辑表达式,可以进行各种布尔运算输入,可以进行更加灵活的处理。同时上面的方法,对于后处理制作精美的图形也有不错的帮助,置于对表面进行透明处理,读者可以下去进行尝试。如有任何问题,欢迎留言讨论。
