交通规划实验报告

发布于:2022-11-09 ⋅ 阅读:(13) ⋅ 点赞:(0) ⋅ 评论:(0)












| | **实验名称     TRANSCAD软件应用     **
**学生姓名            曾培圣          **
**学    号          2019210025        **
**专业班级        19级交通工程2班     **
**指导教师      张卫华 柏海舰 董瑞娟     **
**院系名称       汽车与交通工程学院      ** |
| — |

|
| — |















2021年11月3日

一、    实验名称
交通规划上机实验—TRANSCAD软件应用
二、    实验要求及目的
通过实验,使学生掌握交通规划仿真软件TransCAD软件的基本使用方法,熟悉交通需求预测的基本理论与方法,培养学生运用计算机技术进行交通预测的能力。通过学习使用TransCAD软件,实现城市道路交通分布、分配预测、图形表达。
每个学生完成不少于4个交通小区,30条道路的路网规模的交通分布和分配预测。在实验报告中注明使用的分布预测和分配预测使用的方法。基年的OD分布矩阵和预测年的交通发生量每位学生自己拟定。
三、    实验时间地点
格物楼211,2021年11月3~4日
四、    实验内容
第一部分:增长率交通分布预测
1.新建Geographic File 属性是 ,添加字段{length1,speed,time,capacity}。
添加道路,使用,,鼠标单击添加起点,双击结束路段。在交叉口处必须双击。
填充字段:
length1 = length*50
speed = 16
time = length1/speed
capacity = 100
2.新建Geographic File 属性是,添加字段{P,A,预测P,预测A}。
3.在小区图层,建立拟定的基年OD出行分布矩阵,如表1。
4.在小区图层属性表,输入拟定的预测年的各交通的发生量和吸引量,如表2。
5.将P,A平衡,得表3。
6.对小区的预测P,A值应用图表主题,得图1。
7.对道路的实际长度应用颜色和宽度主题,得图2。
8.––进行增长率系数分布预测,得小区分布预测表,如图3。
9.新建期望线,并设置颜色和宽度主题,如图4。
**
第二部分:求重力模型的阻抗矩阵,参数标定,应用重力模型。
1.在<小区>生成质心点。
2.在<点>图层添加字段Index。
3.将质心点,通过虚拟路径,连接到<道路>图层上。
4.在<道路>填充虚拟路径的属性,使其阻抗最小。
5.生成net路网。
6.在点层选中质心点,使用,生成阻抗矩阵,如图5。
7.打开现状OD矩阵表,转换其编号 与阻抗矩阵编号一致。
8.进行参数标定,–,选择<指数函数>,得b值,如图6。
9.在<小区>图层,打开balance表,改变阻抗矩阵编号 与balance表一致。
10.使用重力模型分布预测,–< Gravity Application >,选择<指数函数>,输入b值,得重力模型分布预测矩阵,如图7。

第三部分:交通分配。
1.打开重力模型预测矩阵,将小编号转换成大编号。
2.在<路网图层>,–。
3.分配效果如图8。
 **
表 1拟定的基年OD出行分布矩阵

1 2 3 4
1 8793 3311 3423 8856
2 3123 3423 2987 7879
3 3324 6756 3545 7554
4 5654 6676 7756 3422


表 2拟定的预测年的各交通的发生量和吸引量

预测P 32932 23232 18133 32323
预测A 42321 22121 21312 34232


表 3 小区+balance

[[预测P]] [[预测A]]
32932 37606.60
23232 19656.80
18133 18937.92
32323 30418.68



图 1 小区-预测P,A值的图表主题

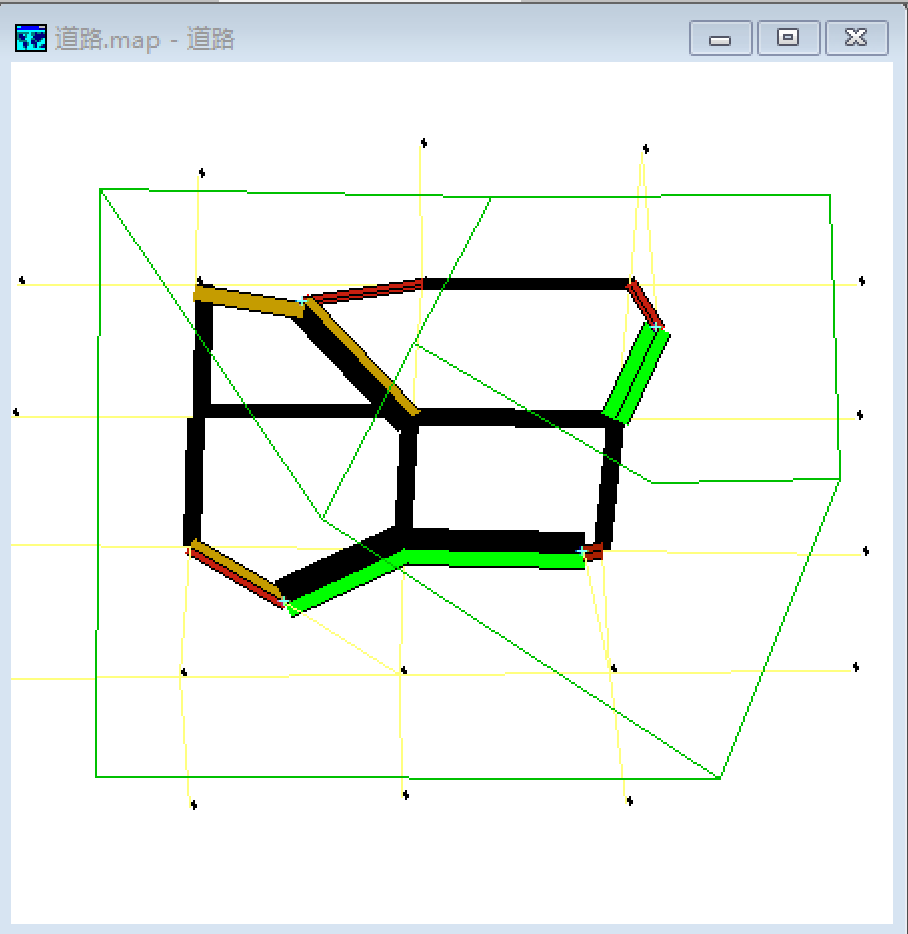

图 2 道路-实际长度的颜色和宽度主题


图 3 增长率分布预测


图 4 期望线


图 5 阻抗矩阵


图 6参数标定b值 <指数函数>



图 7重力模型分布预测 <指数函数>


图 8交通分配

五、实验的心得体会
(1)新建路网时注意在交叉口打断。
(2)使用时要注意在哪个图层上进行操作,如建立路网,生成质心点,重力模型分配时使用的图层。
(3)注意矩阵与图层之间的关系。如考虑标号的转换时,转换与在当前图层操作无关的另一个矩阵。
(4)注意建立的选择集,注意标号之间的转换。如在生成虚拟路径时,需选中点层的质心点。
(5)注意操作参数时的选择图层和方法。在进行某些操作前的准备工作要注意,如同时打开几个相关矩阵。
(5)注意图层与数据之间的联系,如小区发生吸引量,与小区标号的对应关系。
(6)打开文件时注意选择的文件类型要符合。
