8-1 基于Operator和二进制安装Prometheus系统

发布于：2022-11-28 ⋅ 阅读:(277) ⋅ 点赞:(0)

文章目录

前言

Prometheus是一个开源系统监控和警报工具包，最初由SoundCloud构建。自2012年推出以来，许多公司和组织都采用了Prometheus，该项目拥有非常活跃的开发人员和用户社区。现在它是一个独立的开源项目，独立于任何公司进行维护。为了强调这一点，也为了明确项目的治理结构，Prometheus在2016年加入了云原生计算基金会，成为继Kubernetes之后的第二个托管项目。

Prometheus以时间序列数据的形式收集和存储其度量指标，即度量指标信息与被记录的时间戳一起存储，并与称为标签的可选键值对一起存储。普罗米修斯安装方式有以下几种

  1. 包管理器安装，如yum, apt.
  2. 使用Operator安装器，基于K8s。
  3. 二进制文件安装，在官网有下载。
  4. 镜像文件安装，docker直接启动。

本文注重讲解Operator如何通过K8s部署监控。二进制安装如何编写启动服务等。


使用Operator部署Prometheus

Operator是基于Go语言编写的工具，可以通过K8s创建，配置，管理Prometheus集群。通过Operator可以将prometheus server、alertmanager、grafana、node-exporter等组件一键批量部署。详情参考github项目。

https://github.com/prometheus-operator/kube-prometheus


下载Operator

下载完成，需要修改镜像源地址：

# 使用git下载kube-prometheus
yum install -y git
git clone -b release-0.11 https://github.com/prometheus-operator/kube-prometheus.git

# 查看文件，其中manifests目录存放部署文件
cd kube-prometheus && ls
build.sh      code-of-conduct.md  developer-workspace  example.jsonnet  experimental  go.sum   jsonnetfile.json       kubescape-exceptions.json  LICENSE   manifests  RELEASE.md  tests
CHANGELOG.md  CONTRIBUTING.md     docs                 examples         go.mod        jsonnet  jsonnetfile.lock.json  kustomization.yaml         Makefile  README.md  scripts

# 查看镜像来源
grep image: -r manifests/
image: quay.io...
image: k8s.gcr.io...

# 主要来源于quay.io和k8s.gcr.io，后者无法访问。
grep k8s.gcr.io -r manifests/
manifests/kubeStateMetrics-deployment.yaml:        image: k8s.gcr.io/kube-state-metrics/kube-state-metrics:v2.5.0
manifests/prometheusAdapter-deployment.yaml:        image: k8s.gcr.io/prometheus-adapter/prometheus-adapter:v0.9.1

# 从docker hub下载版本一样的镜像
docker pull bitnami/kube-state-metrics:2.5.0
docker tag bitnami/kube-state-metrics:2.5.0 easzlab.io.local:5000/prom/kube-state-metrics:2.5.0
docker push easzlab.io.local:5000/prom/kube-state-metrics:2.5.0
# 再上传到私有仓库
docker pull willdockerhub/prometheus-adapter:v0.9.1
docker tag willdockerhub/prometheus-adapter:v0.9.1 easzlab.io.local:5000/prom/prometheus-adapter:v0.9.1
docker push easzlab.io.local:5000/prom/prometheus-adapter:v0.9.1

# 修改k8s.gcr.io库成为私有库easzlab.io.local
sed -i 's/k8s.gcr.io\/kube-state-metrics\/kube-state-metrics:v2.5.0/easzlab.io.local:5000\/prom\/kube-state-metrics:2.5.0/g' manifests/kubeStateMetrics-deployment.yaml
sed -i 's/k8s.gcr.io\/prometheus-adapter\/prometheus-adapter:v0.9.1/easzlab.io.local:5000\/prom\/prometheus-adapter:v0.9.1/g' manifests/prometheusAdapter-deployment.yaml

安装所有组件

搭建好k8s环境，便可一键安装所有组件。

# 初始化，包括创建命名空间ns，角色权限等
kubectl apply --server-side -f manifests/setup
# 等待条件资源ns完成
kubectl wait \
	--for condition=Established \
	--all CustomResourceDefinition \
	--namespace=monitoring
# 开始部署所有组件
kubectl apply -f manifests/


# 查看pod创建情况
kubectl get pod -n monitoring
NAME                                   READY   STATUS    RESTARTS   AGE
alertmanager-main-0                    1/2     Running   0          54s
alertmanager-main-1                    1/2     Running   0          54s
alertmanager-main-2                    1/2     Running   0          54s
blackbox-exporter-559db48fd-mhx52      3/3     Running   0          102s
grafana-546559f668-zqtk4               1/1     Running   0          100s
kube-state-metrics-54778c94c4-cxfm6    3/3     Running   0          100s
node-exporter-547s8                    2/2     Running   0          100s
node-exporter-hwdfd                    2/2     Running   0          100s
node-exporter-p4nkn                    2/2     Running   0          100s
node-exporter-tv68m                    2/2     Running   0          100s
node-exporter-ww9bw                    2/2     Running   0          100s
node-exporter-x7ntl                    2/2     Running   0          100s
prometheus-adapter-7dc75dc9dc-ck6wr    1/1     Running   0          99s
prometheus-adapter-7dc75dc9dc-gswtt    1/1     Running   0          98s
prometheus-k8s-0                       2/2     Running   0          53s
prometheus-k8s-1                       2/2     Running   0          53s
prometheus-operator-79c5847fd8-sgg4s   2/2     Running   0          98s

# 查看svc创建情况
NAME                    TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
alertmanager-main       ClusterIP   10.68.115.15    <none>        9093/TCP,8080/TCP            2m28s
alertmanager-operated   ClusterIP   None            <none>        9093/TCP,9094/TCP,9094/UDP   100s
blackbox-exporter       ClusterIP   10.68.10.254    <none>        9115/TCP,19115/TCP           2m28s
grafana                 ClusterIP   10.68.241.190   <none>        3000/TCP                     2m26s
kube-state-metrics      ClusterIP   None            <none>        8443/TCP,9443/TCP            2m26s
node-exporter           ClusterIP   None            <none>        9100/TCP                     2m26s
prometheus-adapter      ClusterIP   10.68.171.128   <none>        443/TCP                      2m25s
prometheus-k8s          ClusterIP   10.68.228.30    <none>        9090/TCP,8080/TCP            2m25s
prometheus-operated     ClusterIP   None            <none>        9090/TCP                     99s
prometheus-operator     ClusterIP   None            <none>        8443/TCP                     2m24s

外部访问Prometheus

由于Operator默认配置只有集群内才能访问Prometheus，我们需要从外部访问Prometheus，需要重写svc文件和删除networkPolicy文件。

修改prometheus-service文件：

vim manifests/prometheus-service.yaml

...
spec:
  # 添加类型NodePort
  type: NodePort
  ports:
  - name: web
    port: 9090
    targetPort: web
    # 指定端口39090
    nodePort: 39090
  - name: reloader-web
    port: 8080
    targetPort: reloader-web
    # nodePort: 不指定随机生成

sudo kubectl apply -f manifests/prometheus-service.yaml
service/prometheus-k8s configured

sudo kubectl get svc -n monitoring
prometheus-k8s          NodePort    10.68.114.125   <none>        9090:39090/TCP,8080:34076/TCP   14h

同时，Operator出于安全考虑配置了NetworkPolicy，外部不能访问，需要删除对应的prometheus-networkPolicy。

kubectl delete -f manifests/prometheus-networkPolicy.yaml

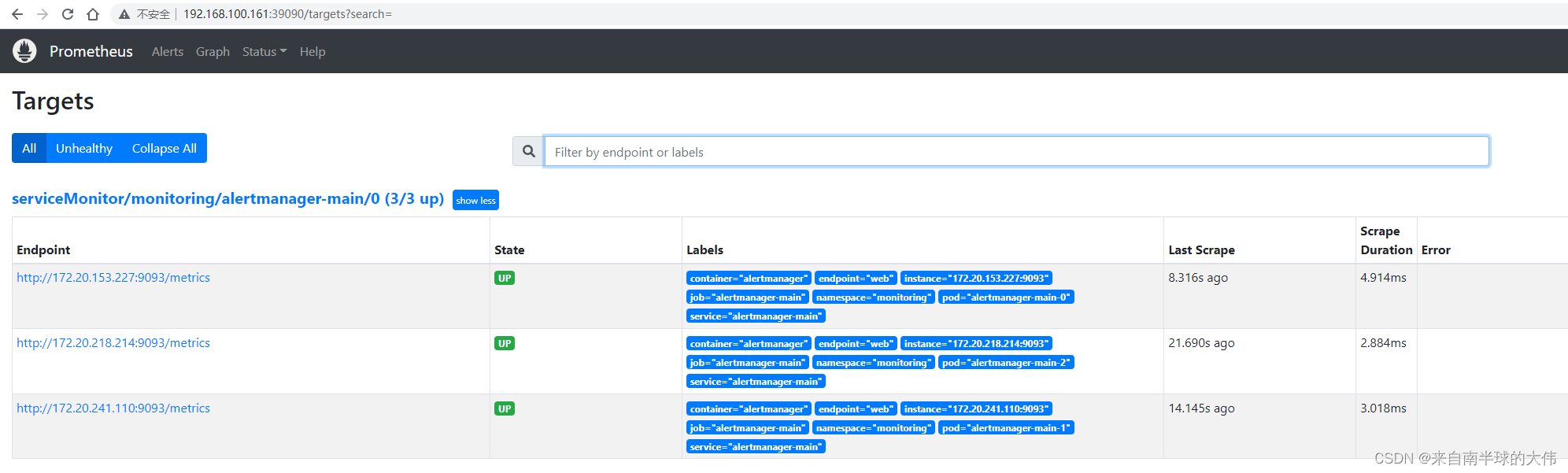

删除后，便可以通过物理机chrome访问集群节点的39090就能进入Prometheus页面。


外部访问Grafana

由于Operator默认配置只有集群内才能访问Grafana，我们需要从外部访问Grafana，需要重写svc文件和删除networkPolicy文件。

修改grafana-service文件：

vim manifests/grafana-service.yaml

...
spec:
  # 添加类型NodePort
  type: NodePort
  ports:
  - name: http
    port: 3000
    targetPort: http
    # 指定端口33000
    nodePort: 33000

sudo kubectl apply -f manifests/grafana-service.yaml
service/grafana configured

sudo kubectl get svc -n monitoring
grafana                 NodePort    10.68.206.132   <none>        3000:33000/TCP                  21h

同时，Operator出于安全考虑配置了NetworkPolicy，外部不能访问，需要删除对应的grafana-networkPolicy。

kubectl delete -f manifests/grafana-networkPolicy.yaml

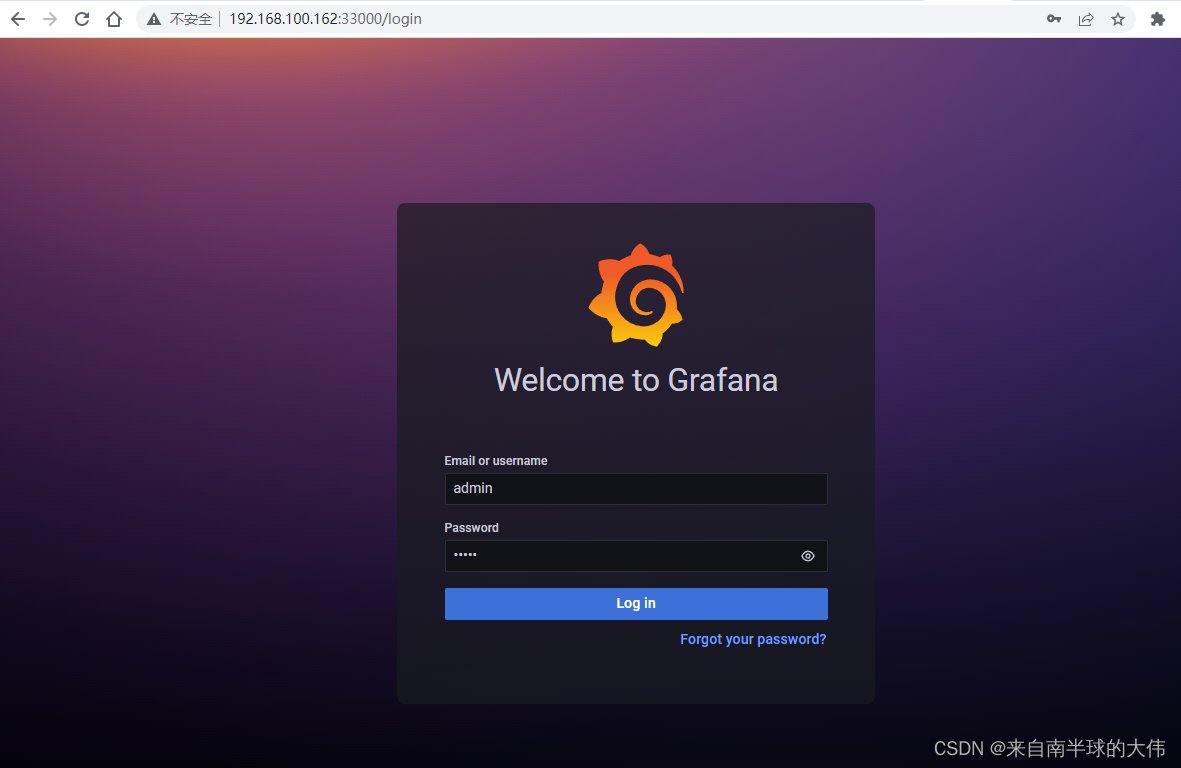

删除后，便可以通过物理机chrome访问集群节点的33000就能进入Grafana页面。
默认用户名 admin 密码 admin

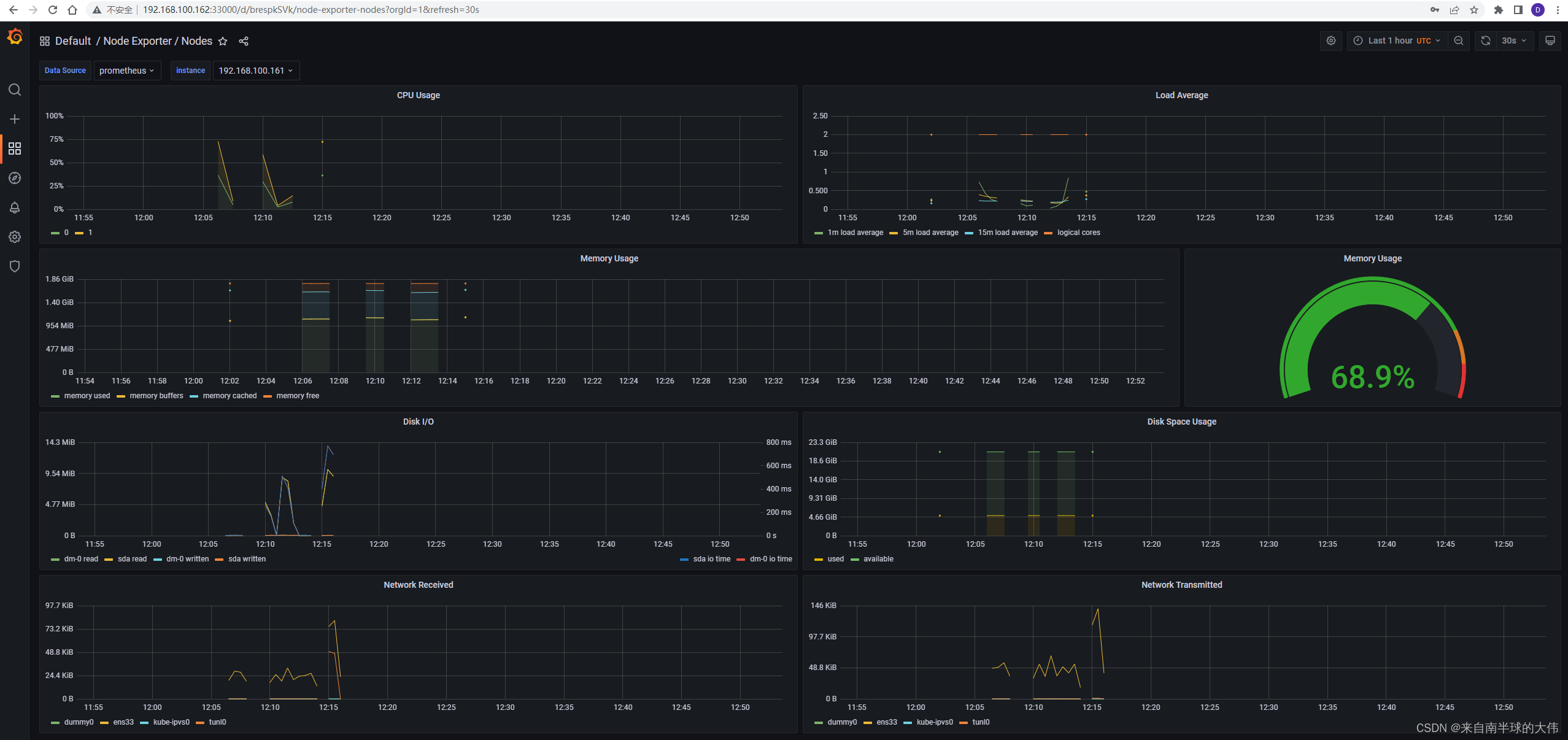

加载default模板后可以查看监控画面：



二进制部署Prometheus

二进制安装Prometheus

各组件二进制文件，官网下载地址：

https://prometheus.io/download/

下载并解压prometheus二进制

wget https://github.com/prometheus/prometheus/releases/download/v2.39.1/prometheus-2.39.1.linux-amd64.tar.gz
tar zxvf prometheus-2.39.1.linux-amd64.tar.gz

mkdir /apps
mv prometheus-2.39.1.linux-amd64 prometheus
mv prometheus /apps

测试配置文件语法是否正确：

./promtool check config prometheus.yml
Checking prometheus.yml
 SUCCESS: prometheus.yml is valid prometheus config file syntax

添加prometheus.service，保证开机自启动：

vim /etc/systemd/system/prometheus.service

[Unit]
Description=The Prometheus monitoring system and time series database.
Documentation=https://prometheus.io
After=network.target

[Service]
WorkingDirectory=/apps/prometheus/
ExecStart=/apps/prometheus/prometheus \
        # 配置文件路径
		--config.file=/apps/prometheus/prometheus.yml \
		# 开启Lifecycle API
		--web.enable-lifecycle
ExecReload=/bin/kill -HUP $MAINPID
Restart=on-failure

[Install]
WantedBy=multi-user.target

启动prometheus服务

systemctl daemon-reload
systemctl enable --now prometheus.service
systemctl status prometheus.service

关闭防火墙，但生产环境建议根据业务需求开放端口：

systemctl disable --now firewalld

热加载配置，首先在prometheus.service文件中已添加了–web.enable-lifecycle

systemctl daemon-reload
systemctl restart prometheus.service
curl -X POST http://192.168.100.181:9090/-/reload

二进制安装Node-Exporter

在k8s集群上安装node_exporter，用于检测物理节点的硬件指标。

下载node_exporter压缩包：

wget https://github.com/prometheus/node_exporter/releases/download/v1.4.0/node_exporter-1.4.0.linux-amd64.tar.gz

tar zxvf node_exporter-1.4.0.linux-amd64.tar.gz
mv node_exporter-1.4.0.linux-amd64 node_exporter
mv node_exporter /apps

添加node-exporter.service服务文件：

vim /etc/systemd/system/node-exporter.service

[Unit]
Description=Prometheus Node Exporter
After=network.target

[Service]
ExecStart=/apps/node_exporter/node_exporter

[Install]
WantedBy=multi-user.target

改端口Node-Exporter

发现9100已被kube-rbac-prox进程使用，需要改端口为9110

# 9100已被占用
netstat -lntp
tcp        0      0 192.168.100.164:9100    0.0.0.0:*               LISTEN      2515/kube-rbac-prox

# 找出exporter修改端口的命令
./node_exporter --help | grep 9100
--web.listen-address=":9100"

# 修改service文件，注意不得有引号。
ExecStart=/apps/node_exporter/node_exporter --web.listen-address=:9110

修改node_exporter.service后，重启服务：

systemctl daemon-reload
systemctl enable --now node-exporter.service
systemctl status node-exporter.service

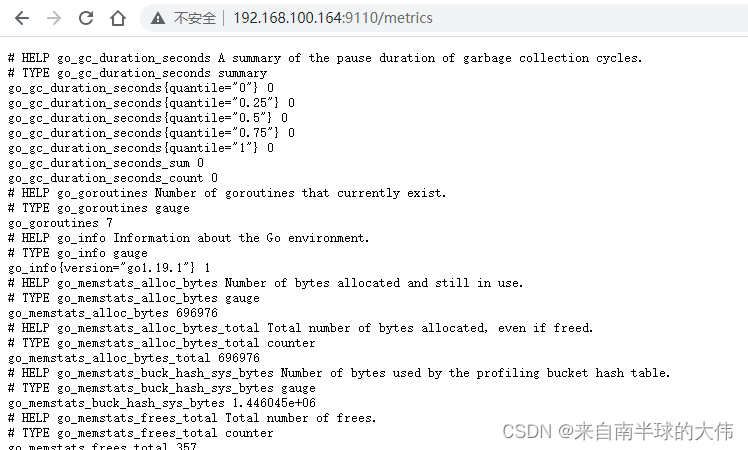

浏览器访问节点的9110新端口：


Node_Exporter导入Prometheus

回到prometheus，添加新的工作，导入节点地址。

vim /apps/prometheus/prometheus.yml
# 末尾追加
- job_name: 'promethues-node'
  static_configs:
    - targets: ['192.168.100.164:9110']

# 热加载prometheus
curl -X POST http://192.168.100.181:9090/-/reload

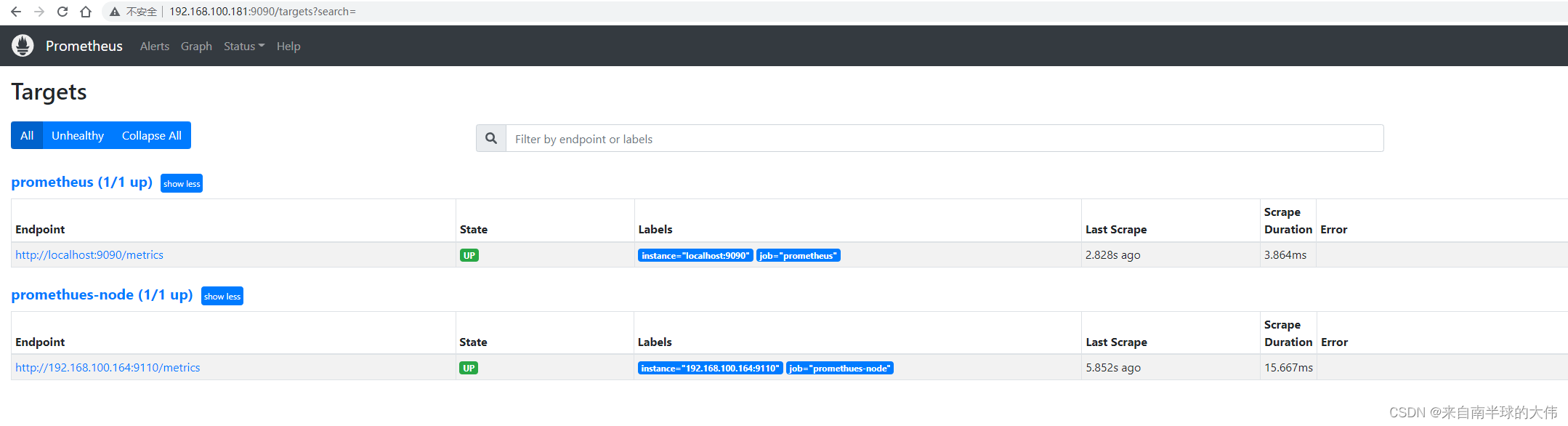

prometheus的targets选项发现新的节点信息：


二进制安装Grafana

下载rpm文件并安装：

wget https://dl.grafana.com/enterprise/release/grafana-enterprise-8.4.1-1.x86_64.rpm
sudo rpm -i --nodeps grafana-enterprise-8.4.1-1.x86_64.rpm

修改grafana配置文件

vim /etc/grafana/grafana.ini

#################################### Server ####################################
[server]
# Protocol (http, https, h2, socket)
protocol = http

# The ip address to bind to, empty will bind to all interfaces
http_addr = 0.0.0.0

# The http port  to use
http_port = 3000

重启grafana-server，开放防火墙端口：

sudo /bin/systemctl enable --now grafana-server.service

firewall-cmd --permanent --add-port=3000/tcp
firewall-cmd --reload

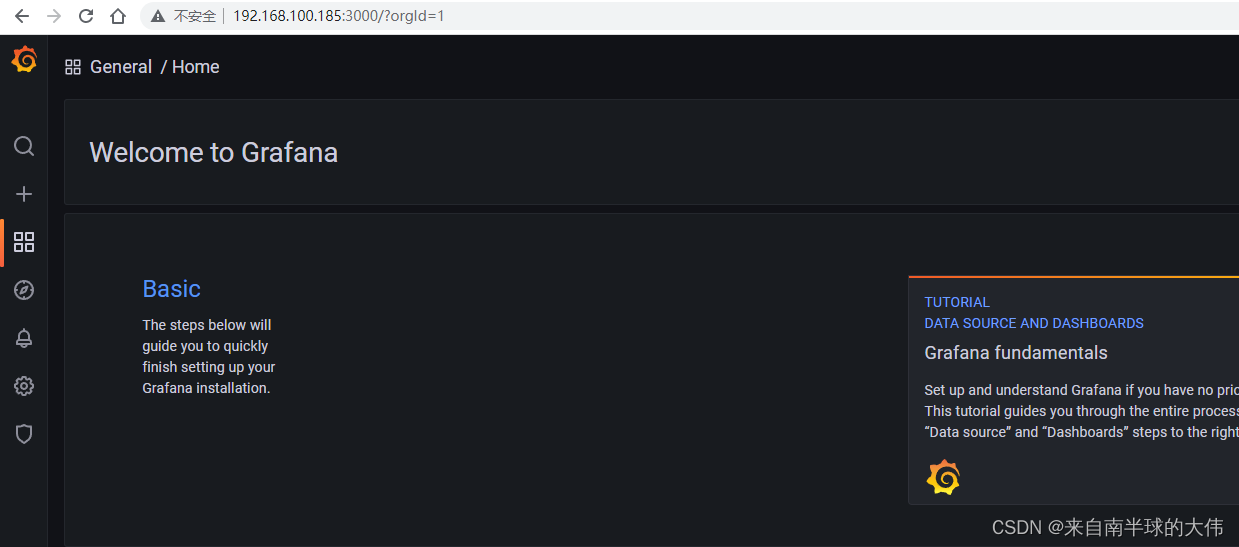

浏览器访问服务器的3000端口，默认账密admin/admin：


添加数据源

数据源来自Prometheus的9090端口：


查找模板

Grafana模板官网：

https://grafana.com/grafana/dashboards/

Grafana需要模板来展现数据，Node Exporter可以使用11074模板：

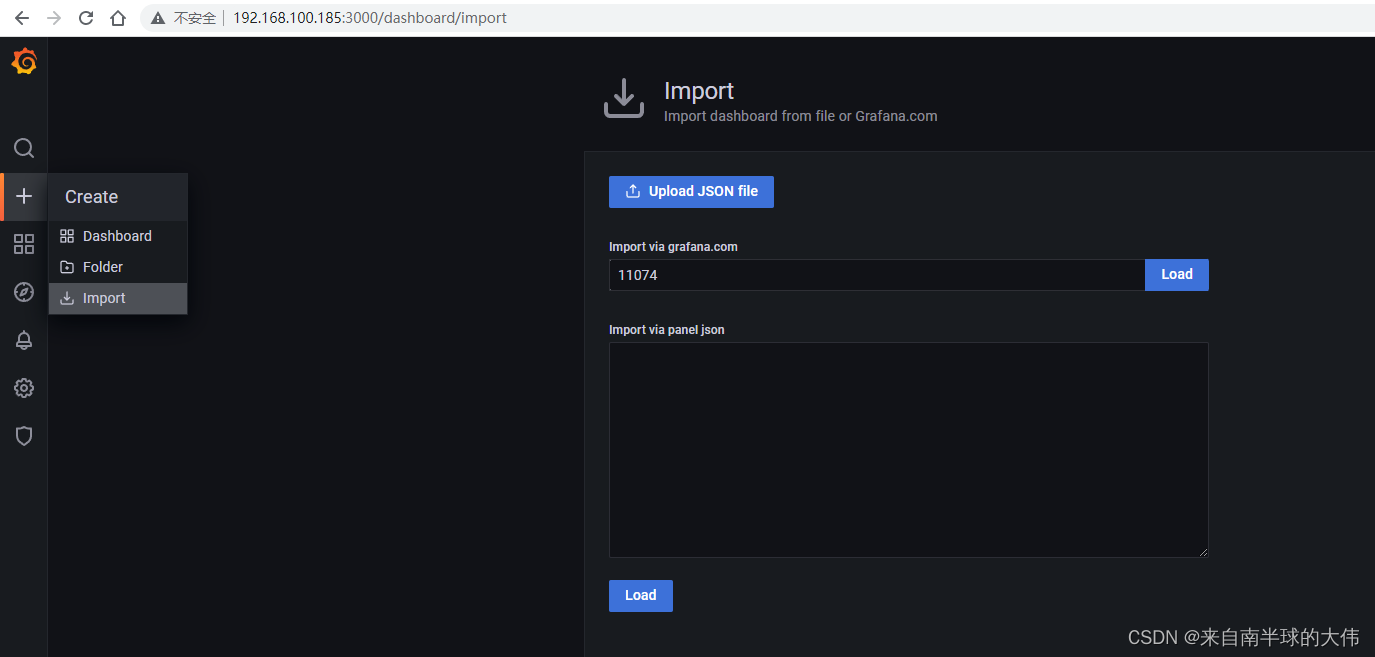

导入模板

导入模块可以通过模板ID，或者JSON文件。

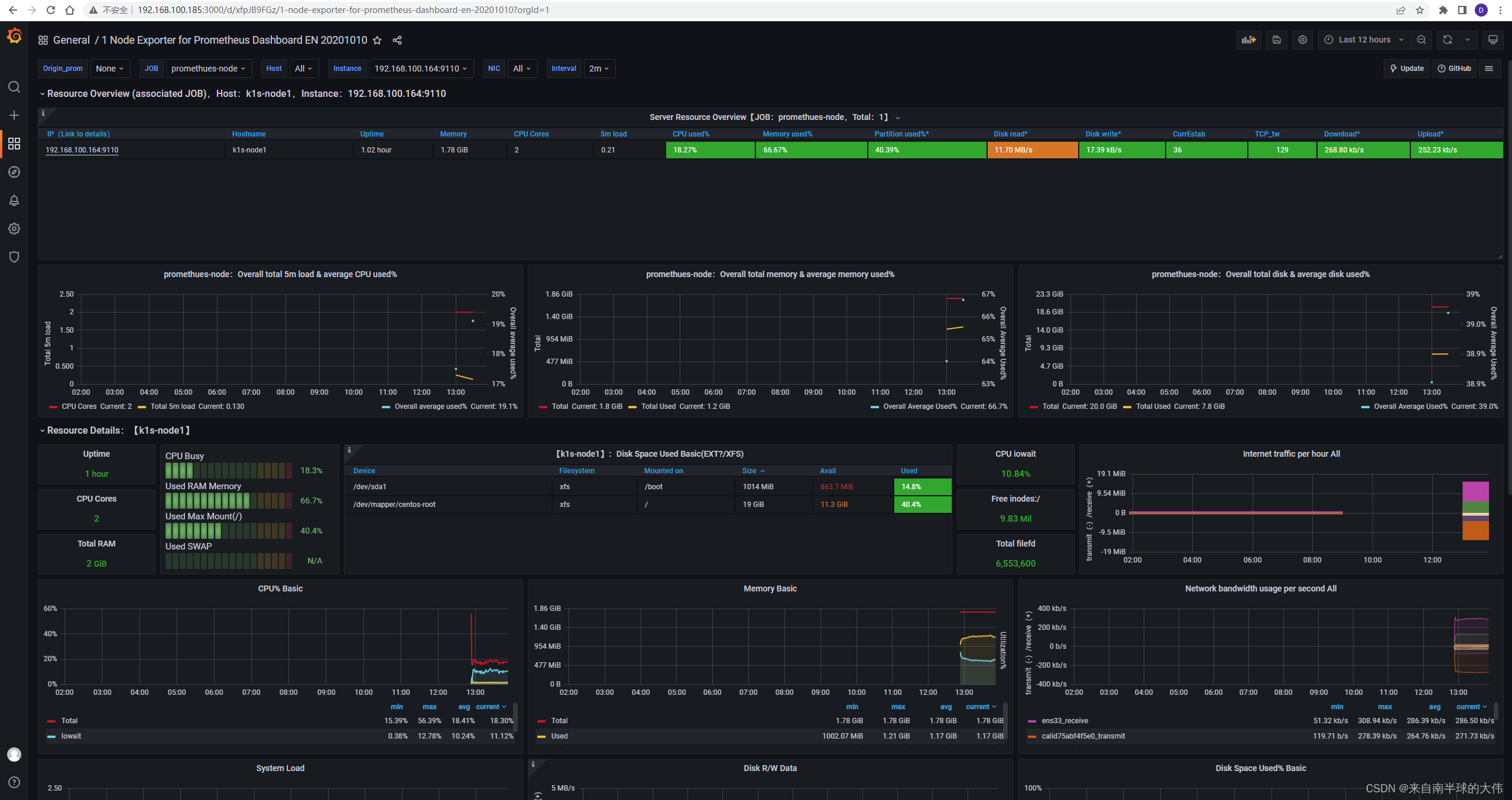

点击模板，便可以展现来自Prometheus收集的数据：



排错：alertmanager-main启动失败

在使用Operator部署Prometheus系统时，alertmanager-main只起来1个容器，最后Pod宕机：

sudo kubectl get pod -n monitoring
NAME                                   READY   STATUS			RESTARTS        AGE
alertmanager-main-0                    1/2     CrashLoopBackOff   2 (3m6s ago)    14h
alertmanager-main-1                    1/2     CrashLoopBackOff   2 (3m5s ago)   14h
alertmanager-main-2                    1/2     CrashLoopBackOff   2 (3m4s ago)    14h

查看事件，容器无法监听9093端口：

Events:
  Type     Reason     Age                    From               Message
  ----     ------     ----                   ----               -------
  Normal   Scheduled  5m19s                  default-scheduler  Successfully assigned monitoring/alertmanager-main-0 to 192.168.100.164
  Normal   Pulling    5m18s                  kubelet            Pulling image "quay.io/prometheus/alertmanager:v0.24.0"
  Normal   Pulled     5m12s                  kubelet            Successfully pulled image "quay.io/prometheus/alertmanager:v0.24.0" in 5.813652964s
  Normal   Created    5m12s                  kubelet            Created container alertmanager
  Normal   Started    5m12s                  kubelet            Started container alertmanager
  Normal   Pulling    5m12s                  kubelet            Pulling image "quay.io/prometheus-operator/prometheus-config-reloader:v0.57.0"
  Normal   Pulled     5m7s                   kubelet            Successfully pulled image "quay.io/prometheus-operator/prometheus-config-reloader:v0.57.0" in 5.643906655s
  Normal   Created    5m7s                   kubelet            Created container config-reloader
  Normal   Started    5m7s                   kubelet            Started container config-reloader
  Warning  Unhealthy  4m29s (x4 over 4m59s)  kubelet            Liveness probe failed: Get "http://172.20.153.210:9093/-/healthy": dial tcp 172.20.153.210:9093: connect: connection refused
  Warning  Unhealthy  14s (x67 over 5m6s)    kubelet            Readiness probe failed: Get "http://172.20.153.210:9093/-/ready": dial tcp 172.20.153.210:9093: connect: connection refused

排错计划A：进入Pod查看容器的程序，配置文件，权限等，未发现异常。
排错计划B：网上搜索相关问题，发现遇到同样问题数量少，同时没有解答。

alertmanager CrashLoopBackOff #2552

https://github.com/prometheus-operator/prometheus-operator/issues/2552

排错计划C：查看k8s各组件运行状态，发现core-dns未安装。

部署core-dns后，alertmanager-main启动正常。

sudo kubectl apply -f coredns.yaml
sudo kubectl get pod -A
kube-system   coredns-f58cf8cd9-jgjc9                    1/1     Running   3 (110m ago)    39h
kube-system   coredns-f58cf8cd9-q8lvm                    1/1     Running   3 (110m ago)    39h

总结：
alertmanager-main启动失败，报错信息和网络解答不能直接解答。
需从自身k8s集群组件完整性入手，比如core-dns属于系统组件，必须安装。
