RTL设计指导原则-面积与速度互换

reference

来自中国大学MOOC上西南交通大学的慕课《芯动力-硬件加速设计方法》，这里放的是笔者的一些学习笔记,示例代码修正等,以下是他们的课程大纲，有兴趣的朋友也可以看看

笔者会集中在第二到第五章，也就是具体的设计部分，后续也会陆续更新别的关于IC设计相关的东西。

RTL 级设计的评判标准

RTL 级设计的评判标准很多，如

• 时序性能
• 所占面积
• 可测试性
• 可重用性
• 功耗
• 时钟域的分配
• 复位信号设计
• 是否与所用 EDA 工具匹配。

对FPGA/CPLD : 是否能发挥这些PLD的结构特点等

根据这些目标的组合和优先级设置，可以派生出就唔多不同的设计原则：

• 面积与速度互换
• 乒乓操作
• 流水线设计

面积

一个设计所消耗的目标器件(如FPGA CPLD 和 ASIC 等)的硬件资源或者ASIC芯片的面积。

• 对于FPGA /CPLD来说,可以用所消耗的触发器FF和查找表 LUT数量来衡量，
• 对于 ASIC 来说,则可以用设计的面积、门数等衡量。

速度

指设计在芯片上稳定运行时所能够达到的最高频率，这个频率由设计的时序状况决定

与设计满足的：

• 时钟周期
• PAD to PAD Time
• Clock Setup Time
• Clock Hold Time
• Clock-to-Output Delay

等众多时序特征量密切相关。

面积和速度的平衡与互换原则

科学的设计目标：

• 面积：在满足设计时序要求(包含对设计最高频率的要求)的前提下 ,占用最小的芯片面积；
• 速度：在所规定的面积下，使设计的时序余量更大，频率更高。

要求： 应该认识到它们是和产品的质量、成本直接相关的。

如果设计的时序余量比较大，运行的频率比较高

• 设计的健壮性更强
• 整个系统的质量更有保证

设计所消耗的面积更小

• 在单位芯片上实现的功能模块更多
• 需要的芯片数量更少
• 整个系统的成本也随之大幅度削减

相比之下，面积和速度的地位是不一样的。相比之下,满足时序、工作频率的要求更重要一些,
所以当两者发生冲突时，应采用速度优先的原则。面积和速度的互换是 RTL 设计的一个重要思想。

从理论上讲,一个设计如果时序余量较大，所能跑的频率远远高于设计要求：

• 可以通过功能模复用减少整个设计所消耗的芯片面积
• 用速度的优势对换面积的节约。

反之，如果一个设计的时序要求很高，普通方法达不到设计频率，可以：

• 那么一般可以通过将数据流串并转换
• 并行复制多个操作模块
• 对整个设计采取"乒乓操作"和"串并转换"的思想进行处理
• 在芯片输出模块处再对数据进行"并串转换"

从宏观来讲，整个芯片满足了处理速度的要求，这相当于用面积复制换取速度的提高。面积和速度互换的操作技巧很多，比如模块复用、“乒乓操作”、"串井转换”等，这些技巧需要不断积累。

面积换速度

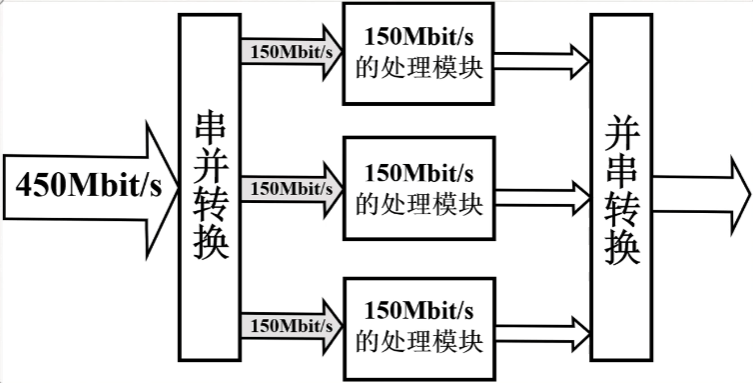

本例是一个路由器设计实例。假设输入数据流的速率是 450Mbit/s的，而在FPGA上设计的数据处理模块的处理速度最大为 150Mbit/s，由于处理模块的数据吞吐量满足不了要求，因此直接在FPGA 上实现是一个“不可能完成的任务”。在这种情况下，就应该利用“面积换速度”的思想，至少复制3个处理模块。首先将输入数据进行串并转换，然后利用这3个模块并行处理分配的数据，最后将处理结果“并串转换"以满足数据速率的要求。在处理模块的两端，其数据速率是 450Mbit/s，而在FPGA的内部，每个子模块处理的数据速率是150Mbit/s。其实个数据吞吐量的保障是依赖于3个子模块的并行处理来完成的，也就是说通过占用更多的芯片面积来实现高速处理。设计示意图如所示。

乒乓操作

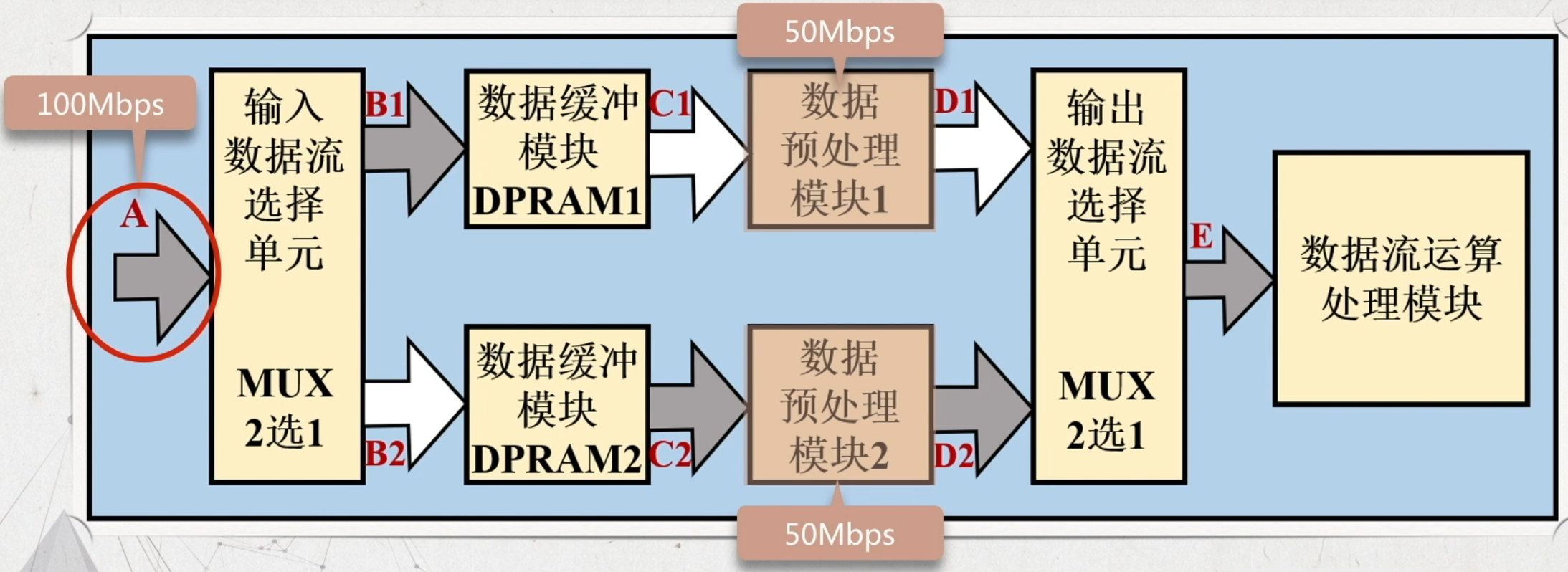

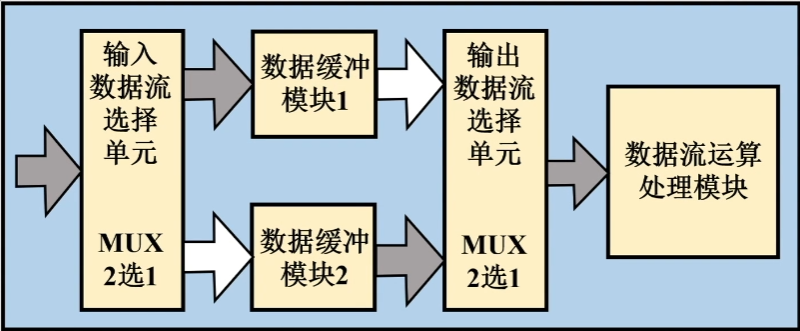

“乒乓操作” 是一个常常应用于数据流控制的处理技巧，如下图：

乒乓操作的最大特点是

• 通过“输入数据选择单元”和“输出数据选择单元”按节拍、相互配合的切换，
• 将经过缓冲的数据流没有停顿地送到“数据流运算处理模块”进行运算与处理。
• 把乒乓操作模块当做一个整体，站在这个模块的两端看数据，输入数据流和输出数据流都是连续不断的，没有任何停顿，因此非常适合对数据流进行流水线式处理。
• 所以乒乓操作常常应用于流水线式算法，完成数据的无缝缓冲与处理。

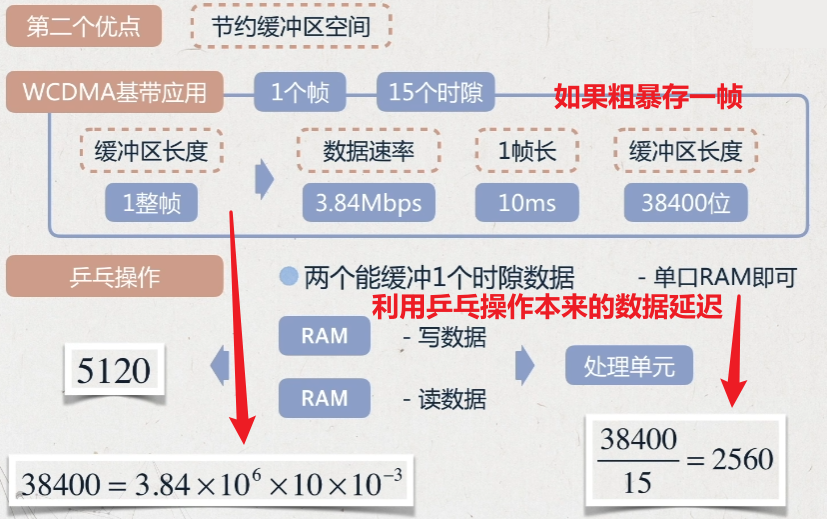

乒乓操作的第二个优点是可以节约缓冲区空间。

另外，巧妙运用乒乓操作还可以达到用低速模块处理高速数据流的效果。

通过乒乓操作实现低速模块处理高速数据的实质是:通过 DPRAM 这种缓存单元实现了数据流的串并转行用“数据预处理块 1”和“数据预处理模块 2”处理分流的数据，是面积与速度互换原则的体现！

流水线

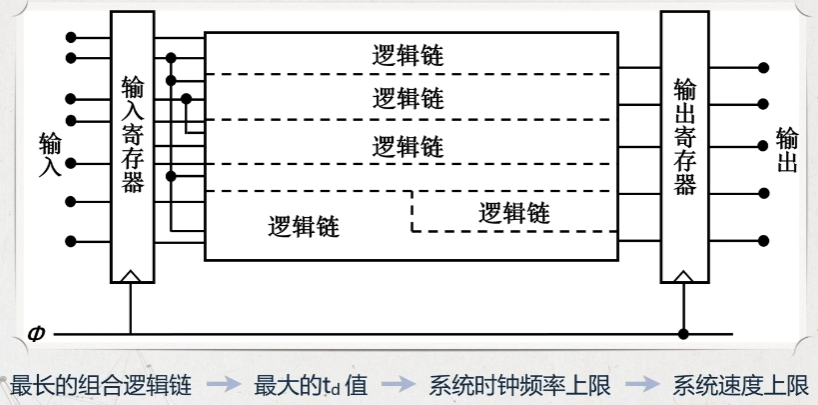

电路运行的最高频率，取决于最长的组合逻辑链路的延迟值

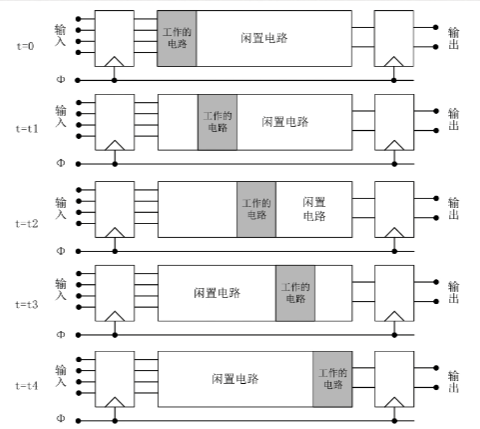

如将组合逻辑拆分为多个小逻辑块，则组合逻辑会出现串行闲置：

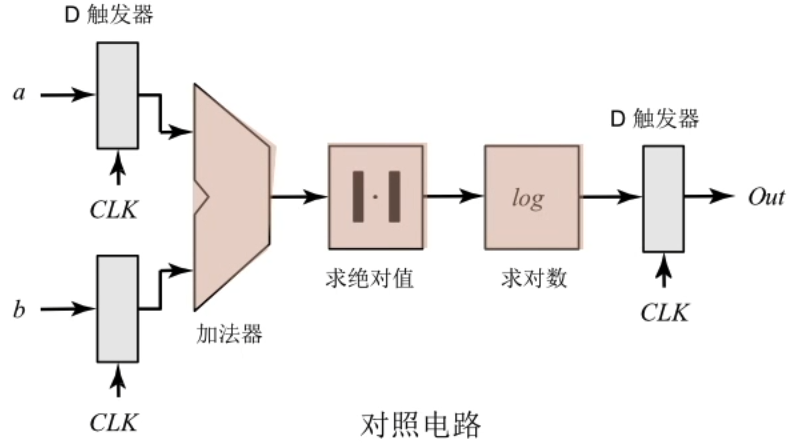

实例，计算$c=\log (|a+b|)$,硬件电路为：

此时，组合逻辑最大延迟为：
$$\begin{array}{rl}{T}_{min}& =t_{c-p}+t_{pd,add}+t_{pd,abs}+t_{pd,log}+t_{su}\\ & \approx t_{pd,add}+t_{pd,abs}+t_{pd,log}\end{array}$$

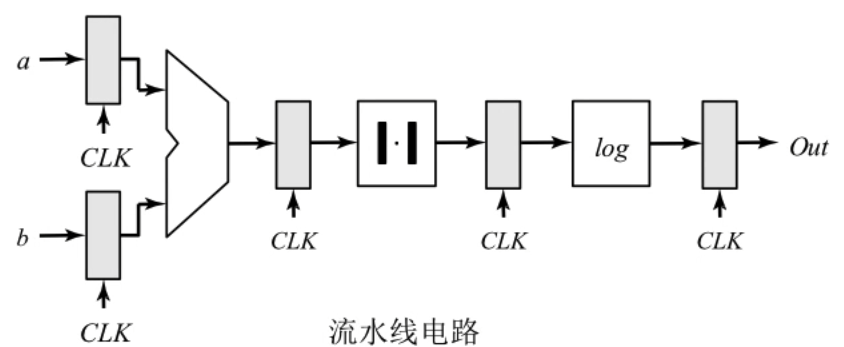

如果在图中插入两级寄存器：

此时，组合逻辑最大延迟为：
$$\begin{array}{rl}{T}_{min}& =t_{c-p}+\max (t_{pd,add},t_{pd,abs},t_{pd,log})+t_{su}\\ & \approx \max (t_{pd,add},t_{pd,abs},t_{pd,log})\\ & \approx \frac{1}{3}T(if:t_{pd,add}=t_{pd,abs}=t_{pd,log}=\frac{1}{3}T)\end{array}$$

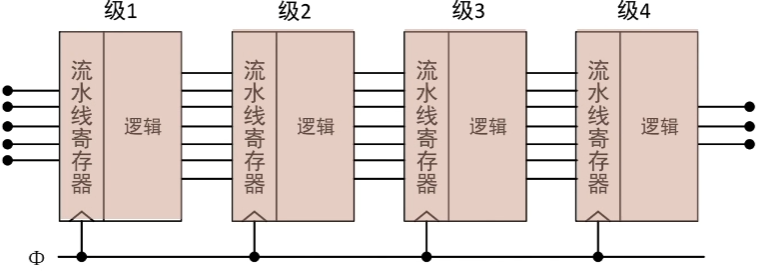

则此时一个经典的四级流水线的结构为：

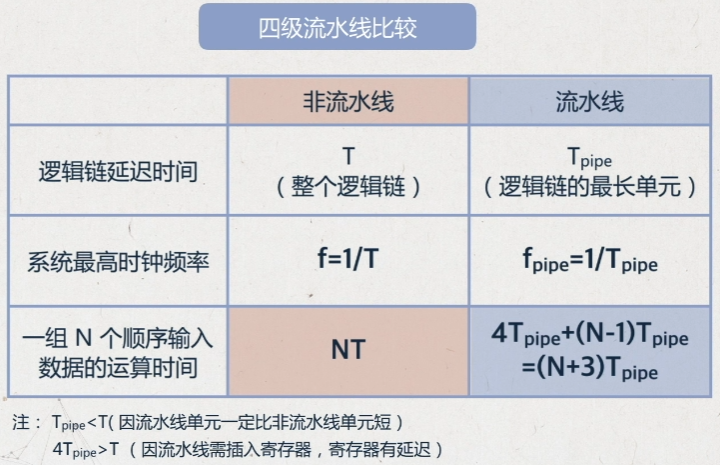

注意此处划分由延时划分，而非功能划分。流水线和非流水线的延时对比：

特点：

• 通过插入寄存器，将长的串行逻辑链分成较小的部分
• 当系统运算是串行的时候，利用时控制，使运算依照 顺序接续进行
• 在任何给定时刻，大部分电路都在工作好处

好处：

• 每一部分延时较小->可使用更快的时钟
  大部分电路同时进行运算->可提高数据通过量

流水线的参数设计

• 系统时钟取快于最慢的流水线级的延时
  • 流水线时钟周期 T p i p e = max ⁡ { T 1 , T 2 , … , T m } T_{pipe} = \max\{ T_1, T_2,\dots, T_m\} Tpipe​=max{T1​,T2​,…,Tm​}
  • 第i级的时钟周期: $T_i=t_{ff}+t_{su}+t_{d,i}+t_{s,i}+1$
• 流水线分割点及级数的确定要考虑的因素包括:
  • 单元延迟时间及时钟频率的大小决定了数据通过速率
  • 过多的级数不一定能产生最快的结果
  • 太多寄存器的插入会导致芯片面积增加，布线困难，时钟偏差增加

小结
