Apache Atlas 环境搭建以及案例设计

1. 环境搭建

相关配置

• JDK:  jdk_1.8.0_333
• Maven:   3.6.3
• Atlas:   2.1.0

目录结构

/home
└── bigdata
├── app
│ ├── atlas
│ └── maven
└── software
├── apache-atlas-2.1.0-sources.tar.gz
├── apache-atlas-sources-2.1.0
└── apache-maven-3.6.3-bin.tar.gz

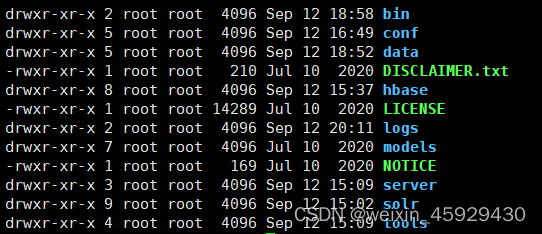

/atlas
├── apache-atlas-2.1.0
│ └── data
└── embedded-2.1.0
├── bin
├── conf
├── data
├── DISCLAIMER.txt
├── hbase
├── LICENSE
├── logs
├── models
├── NOTICE
├── server
├── solr
└── tools

本次环境搭建使用阿里云服务器，CentOS7.9版本，并未部署集群，为单机版搭建过程

(1) JDK

有相关资料使用自带的openJDK-1.8.0且版本号小于151，会引发一些错误，故使用oracleJDK
下载地址： https://www.oracle.com/java/technologies/javase/javase8u211-later-archive-downloads.html

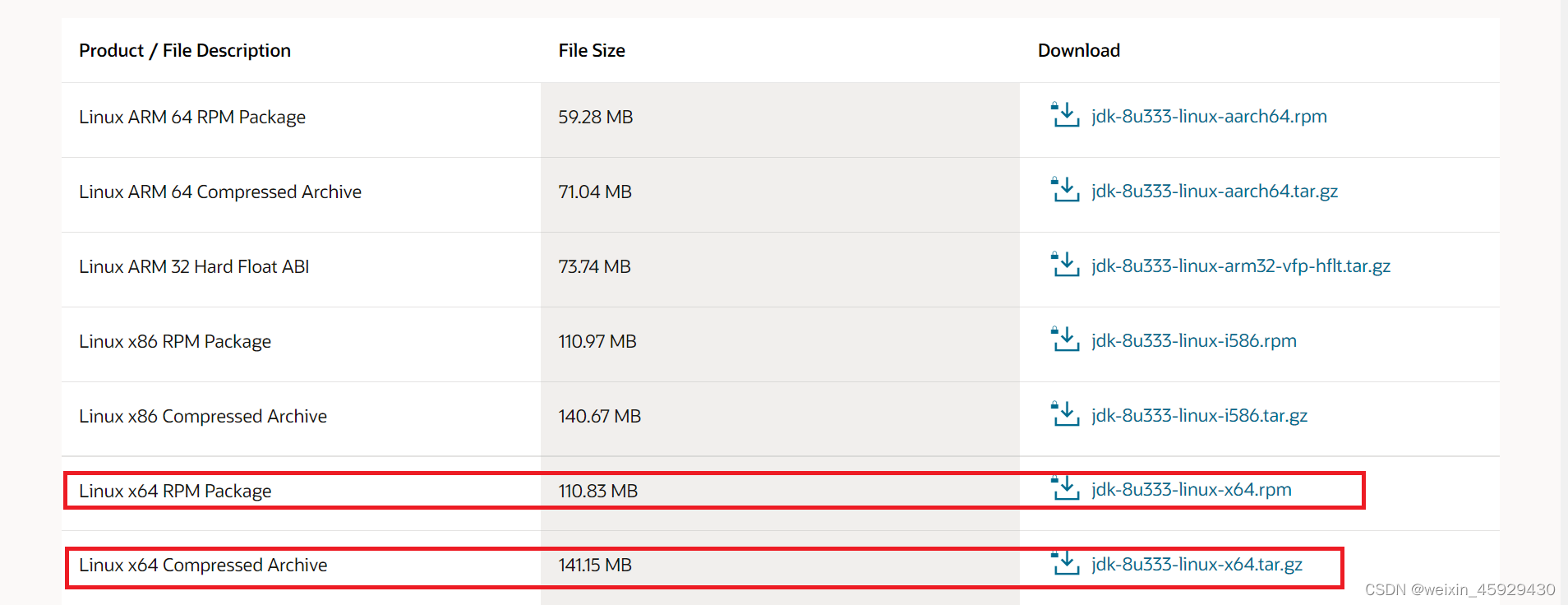

下载64位JDK，使用rpm安装或者解压tar包安装

本次使用解压安装，压缩包上传至 /usr/java 目录下执行

tar -zxvf jdk-8u333-linux-x64.tar.gz

添加环境变量

vim /etc/profile 添加

export JAVA_HOME=/usr/java/jdk1.8.0_333
export JRE_HOME=$JAVA_HOME/jre

source /etc/profile 使其生效

(2) Maven

进入 /bigdata/software 执行

wget https://mirrors.bfsu.edu.cn/apache/maven/maven-3/3.6.3/binaries/apache-maven-3.6.3-bin.tar.gz

得到maven的压缩包后解压，将目录移动到/bigdata/app下，改名为maven

进入/etc/profile添加环境变量

export MAVEN_HOME=/home/bigdata/app/maven
export MAVEN=$MAVEN_HOME/bin

source /etc/profile 使其生效

mvn -version查看安装成功

进入maven目录下添加镜像

vim /conf/settings.xml添加

<mirror>
     <id>repo1</id>
     <mirrorOf>central</mirrorOf>
     <name>Human Readable Name for this Mirror.</name>
     <url>https://repo1.maven.org/maven2/</url>
</mirror>
<mirror>
     <id>repo2</id>
     <mirrorOf>central</mirrorOf>
     <name></name>
     <url>https://repo2.maven.org/maven2/</url>
</mirror>

注意不要添加在注释里面，后亦可添加阿里云，华为云镜像。但是在之后编译过程中所依赖的某些包可能在阿里maven仓库中下载不到，或者依赖版本不匹配等，故建议repo1,repo2 作为首选。

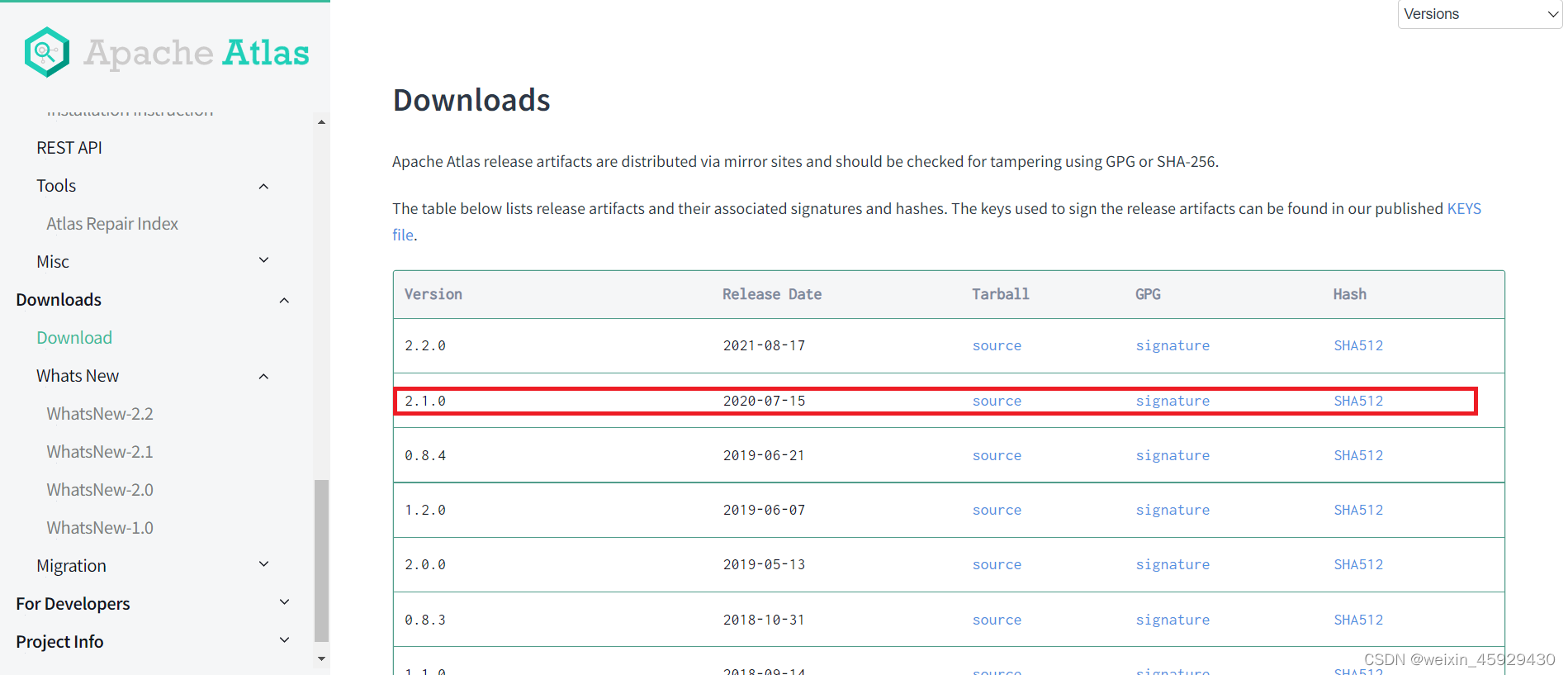

(3) Apache Atlas 源码下载，编译

下载之后上传至 /bigdata/software目录下，执行

export MAVEN_OPTS="-Xms1g -Xmx2g" 调整JVM占用内存

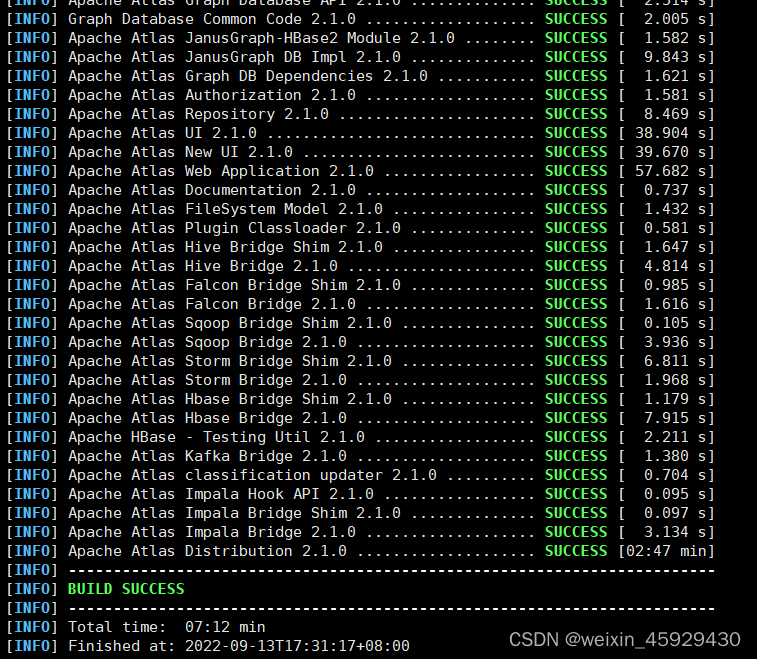

mvn clean -DskipTests package -Pdist,embedded-hbase-solr 使用内嵌的hbaseh以及solr进行编译

可能导致编译报错的原因有

• Maven版本过低，尽量使用3.6版本以上

• 若使用本地Wiindow下IDEA编译，则需要再设置中远程Jar仓库中添加repo1,repo2 的地址

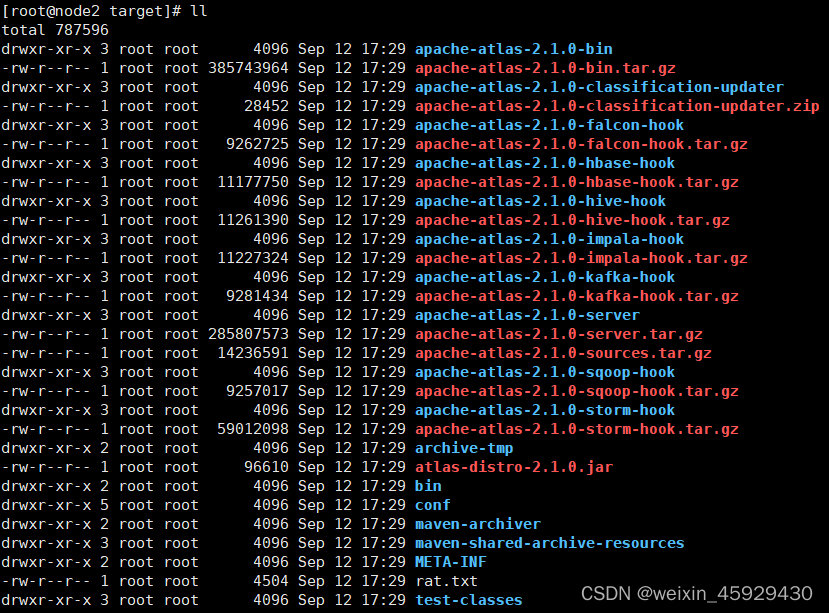

构建成功的软件保存在 /apache-atlas-sources-2.1.0/distro/target 下

解压 apache-atlas-2.1.0-server.tar.gz， 并执行

mv apache-atlas-2.1.0 /home/bigdata/app/atlas 将文件移动到atlas文件夹下

（本次并将其改名为，embedded-2.1.0，亦可不变）

(4) Apache Atlas 启动

进入/home/bigdata/app/atlas/embedded-2.1.0目录

执行 vim /conf/atlas-env.sh 文末更改如下，并保存退出

export MANAGE_LOCAL_HBASE=true
export MANAGE_LOCAL_SOLR=true

若此时执行 bin/atlas_start.py 启动Atlas

执行 jps -m查看进行的Java进程，发现Hbase 和 Solr 并没有正常启动

故手动启动，执行

hbase/bin/start-hbase.sh 启动hbase

solr/bin/solr start -c -z 127.0.0.1:2181 -p 8983 -force 启动solr

再执行jps -m查看进程

则hbase 和 solr 启动正常

创建solr索引

solr/bin/solr  create -c fulltext_index -force -d conf/solr/
solr/bin/solr  create -c edge_index -force -d conf/solr/
solr/bin/solr  create -c vertex_index -force -d conf/solr/

最后执行bin/atlas_start.py ，并需要等待若干分钟启动成功

注意下次启动时可直接启动Atlas，无需再手动启动hbase, solr

浏览器访问ip:21000，若拒绝访问，则查看防火墙是否关闭，若为服务器启动，则查看安全组入方向是否配置

停止：bin/atlas_stop.py

可能导致启动报错的原因有

1. solr 报错 zookeeper 依赖相关的错误，必须先启动hbase 再启动solr, 因为启动hbase时会启动内置的zk

2. 启动hbase或者atlas时报错 jvm 相关错误则查看 JAVA_HOME 是否配置

2. 案例设计

首先回顾一下Apache Atlas

Atlas作为Hadoop生态中解决元数据治理的一种重要手段，提供了数据分类，数据血缘，数据安全等功能，并且采用了Hbase存储元数据，Solr实现索引系统。另外Atlas支持与Hive，Sqoop等元数据源的集成，还可以选择使用Kafka的消息接口与Atlas集成等。本次采用AtlasClientV2 调用REST API实现对元数据的管理。

Atlas 数据类型

Type：定义了元数据对象一个或多个属性的集合，类似于面向对象编程转中的类

Entity：实体是类型的特定值或实例，类似于面向对象编程中类的一个对象(实例)

Lineage：数据血缘，表示数据之间的传递关系

(1) 引入依赖

首先在pom.xml中 添加

<dependency>
    <groupId>org.apache.atlas</groupId>
    <artifactId>atlas-client-common</artifactId>
    <version>2.1.0</version>
</denpendency>
<dependency>
    <groupId>org.apache.atlas</groupId>
    <artifactId>>atlas-client-v2</artifactId>
    <version>2.1.0</version>
</denpendency>

另外，需要在 resources 目录下创建 atlas-application.properities 文件，并添加

atlas.rest.address=http://ip:21000

本次进行一个较为简单的案例设计，旨在实现对类型(Type) 实体(Entity) 血缘(Lineage) 关系的创建，查询等操作。

(2) 类型，实体的创建

        HashSet<String> superTypes = new HashSet<>();
        // DB 与 table 实体均为 DataSet 的扩展
        superTypes.add(AtlasBaseTypeDef.ATLAS_TYPE_DATASET);
        AtlasTypesDef major = new AtlasTypesDef();

        AtlasEntityDef DB = new AtlasEntityDef(); // DB 实体
        DB.setName("DB_major");
        DB.setServiceType("major");
        DB.setSuperTypes(superTypes);
        DB.setTypeVersion("1.1");

        AtlasEntityDef SE_table = new AtlasEntityDef();
        SE_table.setName("SE_table");
        SE_table.setServiceType("major");
        SE_table.setSuperTypes(superTypes);
        SE_table.setTypeVersion("1.1");

        AtlasEntityDef EIE_table = new AtlasEntityDef();
        EIE_table.setName("EIE_table");
        EIE_table.setServiceType("major");
        EIE_table.setSuperTypes(superTypes);
        EIE_table.setTypeVersion("1.1");

        SearchFilter filter = new SearchFilter();
        filter.setParam("name", "DB_major");
        AtlasTypesDef all = client.getAllTypeDefs(filter);
        if (all.getEntityDefs().isEmpty()){
            client.createAtlasTypeDefs(major);
        }

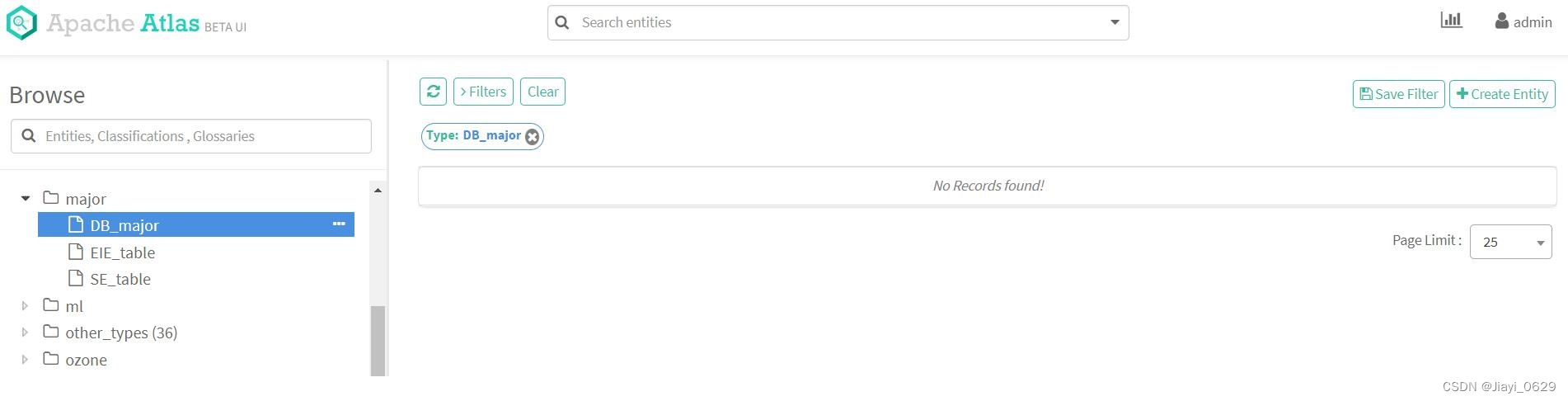

成功创建后可看到major 下创建的三个类型

接下来创建名为 majorDB 的实体

        AtlasEntity majorDB = new AtlasEntity();
        majorDB.setTypeName("DB_major");
        Map<String, Object> attributes = new HashMap<>();
        attributes.put("qualifiedName", "majorDB");
        attributes.put("name", "majorDB");
        attributes.put("description", "create majorDB");
        majorDB.setAttributes(attributes);
        Map<String, String> queryAttributes = new HashMap<>();
        queryAttributes.put("qualifiedName", "majorDB");
        String DBguid = null;
        // 查询 DB 的 guid
        try {  // 有这个实体的情况
            AtlasEntity.AtlasEntityWithExtInfo extInfo = client.getEntityByAttribute("DB_major", queryAttributes);
            DBguid = extInfo.getEntity().getGuid();
        }catch (AtlasServiceException e){  // 无实体的情况
            if (ClientResponse.Status.NOT_FOUND.equals(e.getStatus())){
                AtlasEntity.AtlasEntityWithExtInfo extInfo = new AtlasEntity.AtlasEntityWithExtInfo(majorDB);
                EntityMutationResponse response = null;
                try {  // 创建实体
                    response = client.createEntity(extInfo);
                } catch (AtlasServiceException ex) {
                    ex.printStackTrace();
                }
                DBguid = response.getGuidAssignments().values().toArray(new String[]{})[0];
            }
        }
        System.out.println("DB guid: " + DBguid);

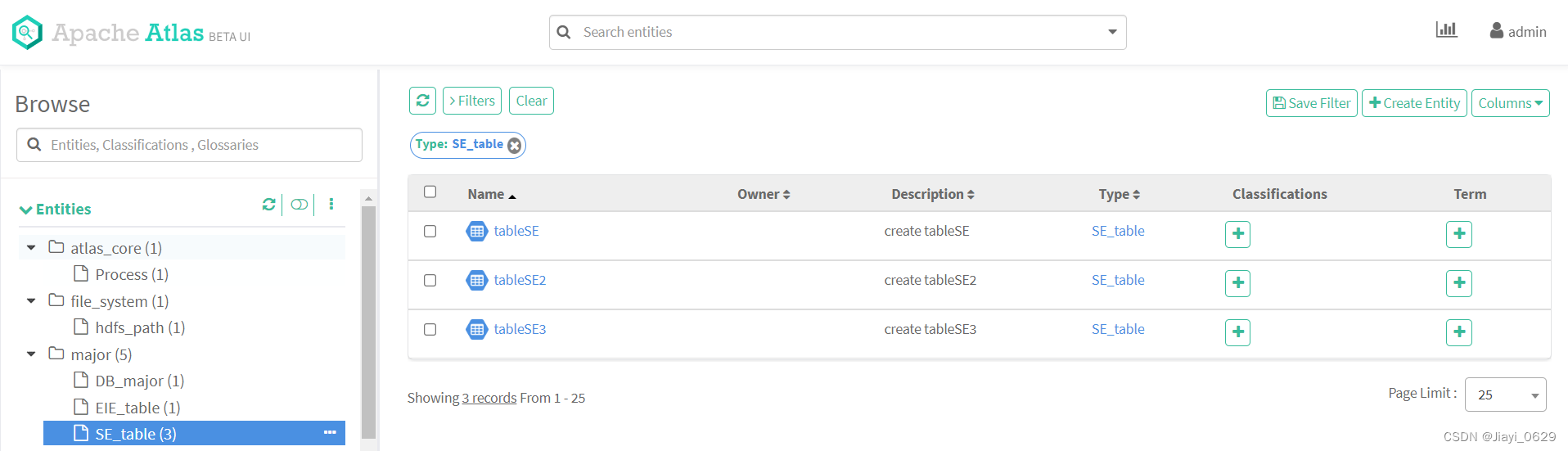

同理可创建实体 tableEIE tableSE2 tableSE3和 tableSE

(3) 血缘关系

        AtlasEntity lineage = new AtlasEntity();
        // process 类型
        lineage.setTypeName(AtlasBaseTypeDef.ATLAS_TYPE_PROCESS);
        attributes.put("qualifiedName", "test_process");
        attributes.put("name", "test_process");
        attributes.put("description", "2 的数据来自 3");
        attributes.put("inputs", getLineAgeInfo(tableSE3));
        attributes.put("outputs", getLineAgeInfo(tableSE2));
        lineage.setAttributes(attributes);
        System.out.println(lineage.toString());
        try {
            client.getEntityByAttribute(AtlasBaseTypeDef.ATLAS_TYPE_PROCESS, queryAttributes);
        } catch (AtlasServiceException e)  {
            if (ClientResponse.Status.NOT_FOUND.equals(e.getStatus())) {
                // 创建 Lineage
                AtlasEntity.AtlasEntityWithExtInfo extInfo1 = new AtlasEntity.AtlasEntityWithExtInfo(lineage);
                try {
                    client.createEntity(extInfo1);
                } catch (AtlasServiceException ex) {
                    ex.printStackTrace();
                }
            }
        }

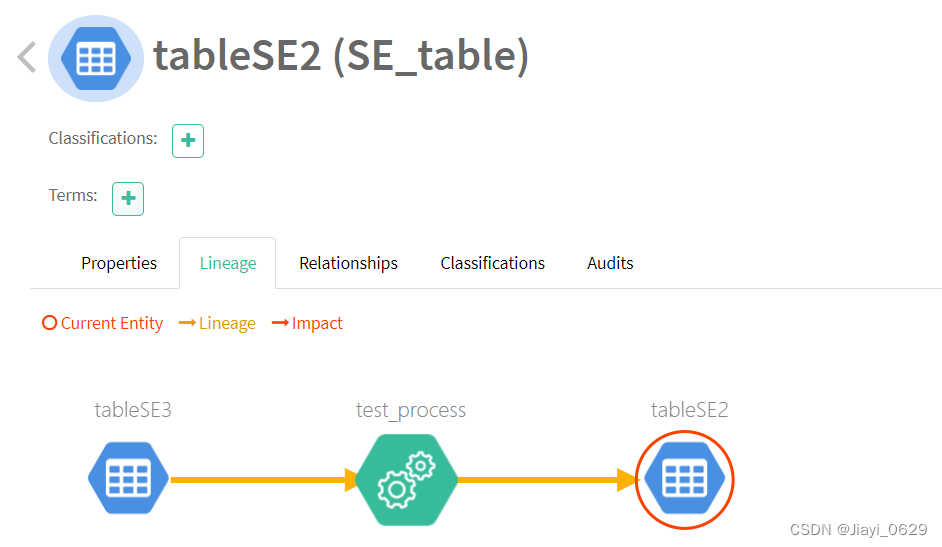

血缘关系实体的类型为process , 运行即可生成如下血缘关系

参考文章：

Apache Atlas踩坑记录

Apache Atlas – Building & Installing Apache Atlas

Apache Atlas精讲：由浅入深，从概念，原理，使用，到自定义数据模型，生成血缘关系，带你玩转Atlas_小螺旋丸的博客-CSDN博客_apache atlas
