内容总结

• 卷积层可通过重复使用卷积核有效地表征局部空间（即参数共享，避免过拟合），卷积核（过滤器$filter$）通过卷积的计算结果（相似度）表示该卷积核和扫描过的图像块的灰色格子部分相吻合的个数——该值越大则说明越符合卷积核的偏好程度，即卷积的结果矩阵为特征映射（$feature$ $map$）。注意$Hadamard$乘积和内积不同，前者是将相同形状的矩阵A和B的相同位置的元素相乘，产生的矩阵。
• 当卷积层的输入样本是三通道的彩色图像时，一开始的卷积核会是三维的$3\times M\times M$，M表示卷积核大小。第二层及其以后的卷积层的输入是上一层的特征图，而特征图的个数是由上一层的卷积核数决定的。
  • example：当上一层的卷积核数为8时，就会得到8个特征图作为下一个层的输入，所以下一层需要8个三维的$8\times M\times M$卷积核。
• 定义一个卷积层：输入通道数、输出通道数、卷积核的大小（长和宽）。卷积层要求输入输出是四维张量(B,C,W,H)，全连接层的输入与输出都是二维张量(B,Input_feature)。
• 卷积(convolution)后，C(Channels)变，W(width)和H(Height)可变可不变，取决于是否padding。subsampling(或pooling)后，C不变，W和H变。padding一般是0填充（zero-padding），指用0填充输入样本的边界，填充大小为$P=(F-1)/2$，其中F为卷积核尺寸。
• 如果要有m个输出channel，就要使用m个卷积核：
  1）每个卷积核的通道数要求和输入通道相同；
  2）卷积核的组数是和输出的通道数相同；
  3）卷积核的大小由自己来定，和图像的大小无关，一般设置为正方形，边长为奇数（其实设置为长方形也是可以的）。

零、简单回顾

以往算法和机器学习的区别，

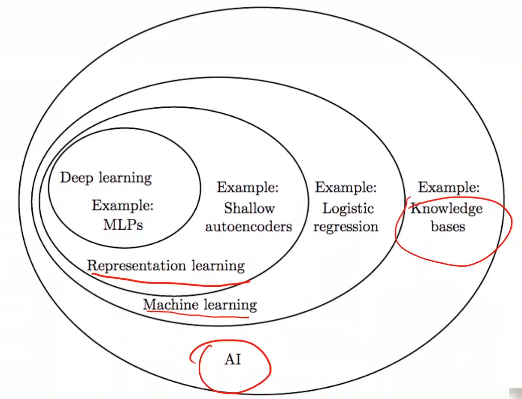

花书里的分类：

特征提取，维度的诅咒。feature的数量越多，对整个样本的数量需求就越多，但收集数据（有label）成本高，所以为了降低feature的维度，需要用到表示学习present。

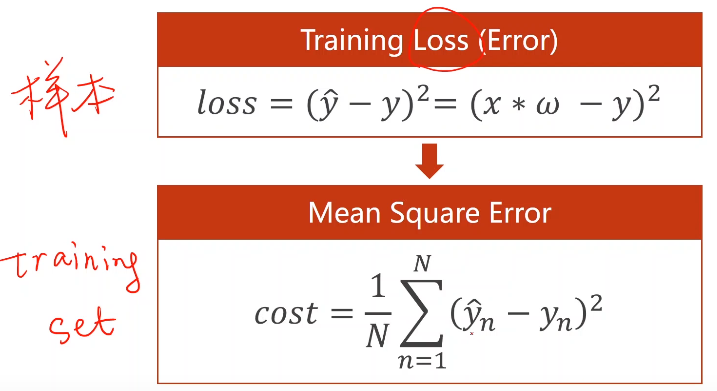

深度学习代码过程：Dataset、Model、Training、Infering。其中损失函数可以为：平均平方误差MSE：

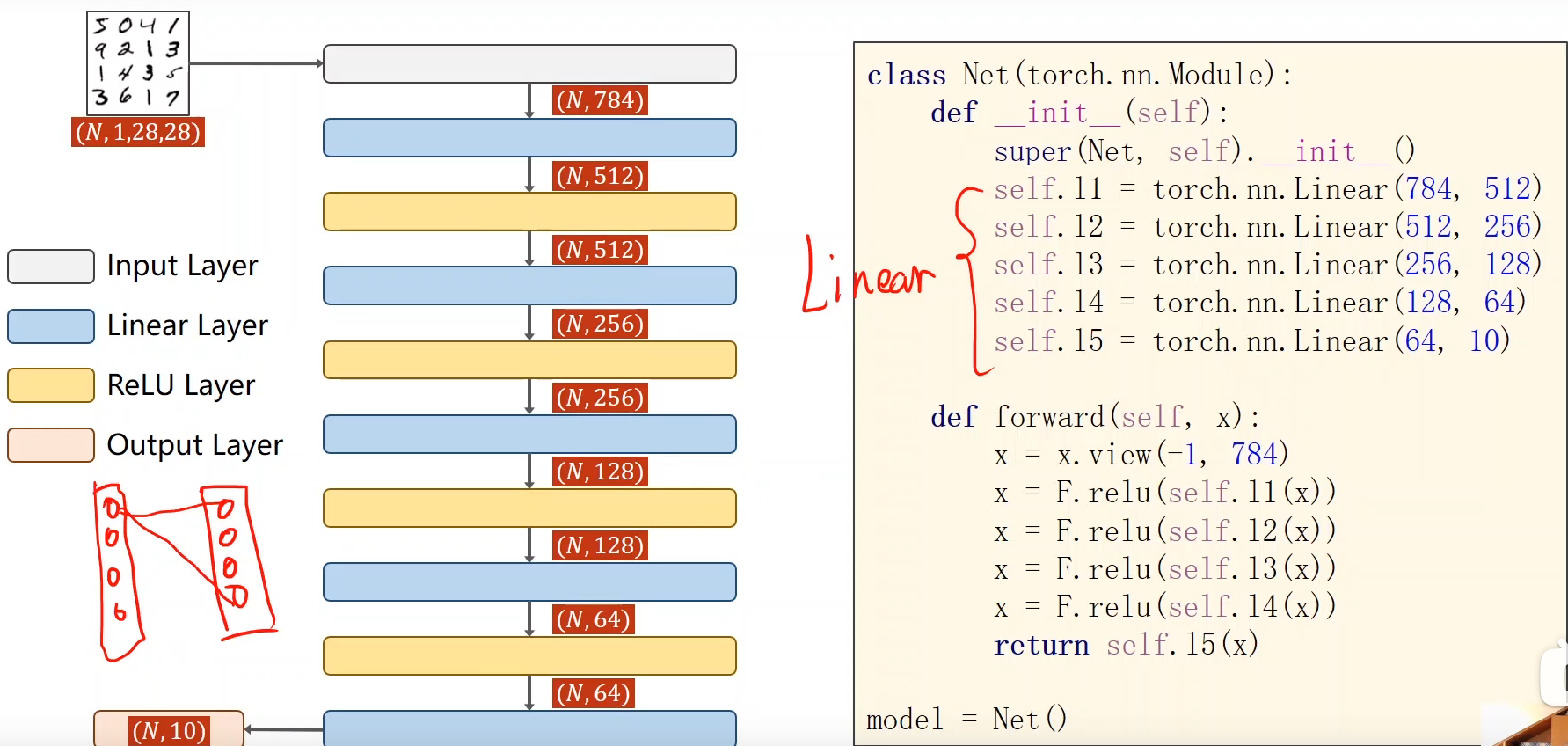

一、全连接网络

二、卷积神经网络CNN

在上面的全连接层中是将input的图像拉成一个向量，但是这样可能会导致：某两个相邻的点在处理后的向量中确实间距很远，这样就会丧失原有的空间结构。而CNN是直接按照图像的空间结构进行保存。

让网络正常工作：明确输入的张量维度和输出的张量维度，设计维度上的变化，最终映射到我们想要的空间上。

卷积层每次需要拿出一块像素块进行操作：

定义一个卷积层：输入通道数、输出通道数、卷积核的大小（长和宽）。

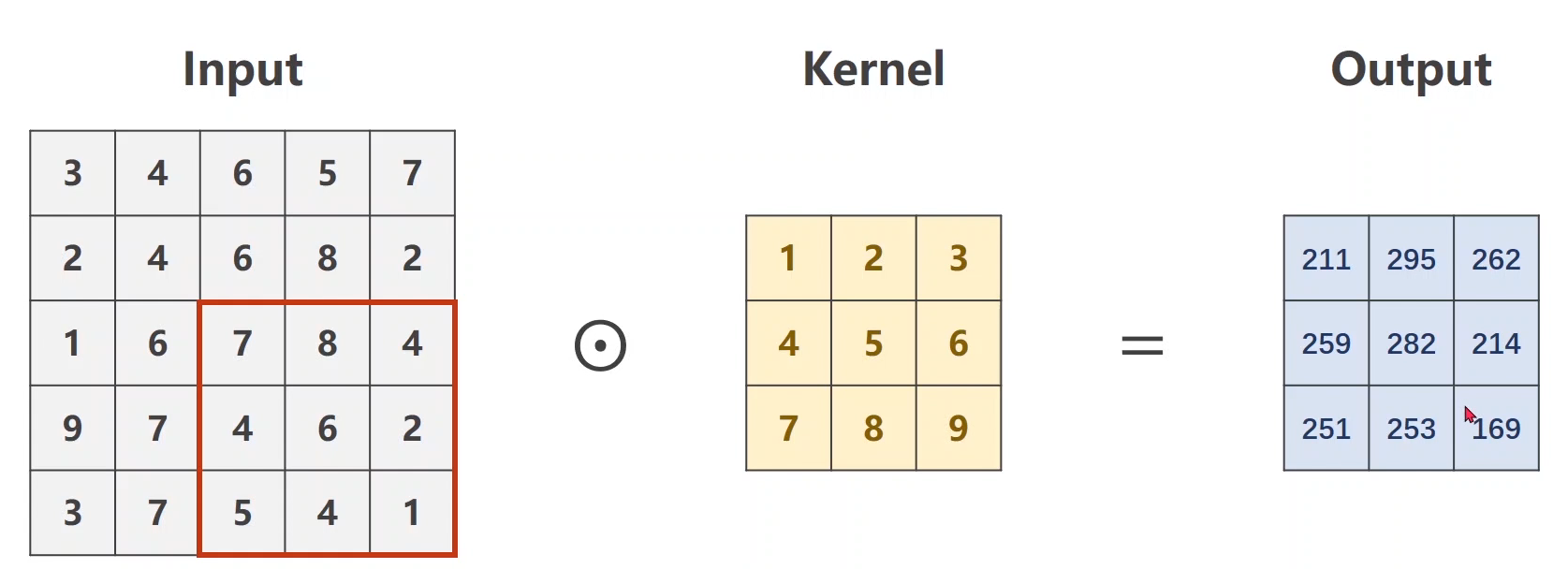

2.1 单通道卷积运算

2.2 多通道卷积运算

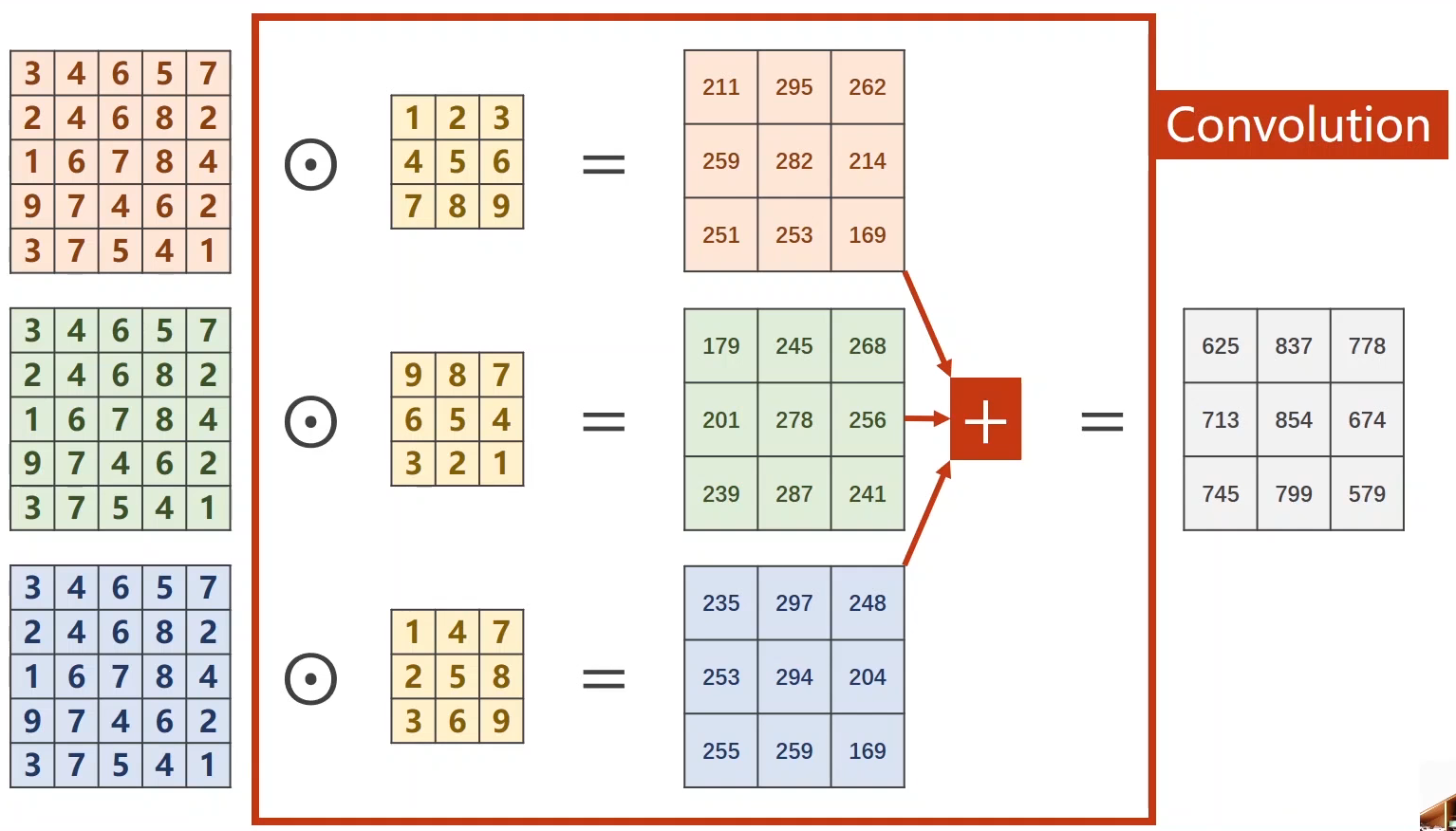

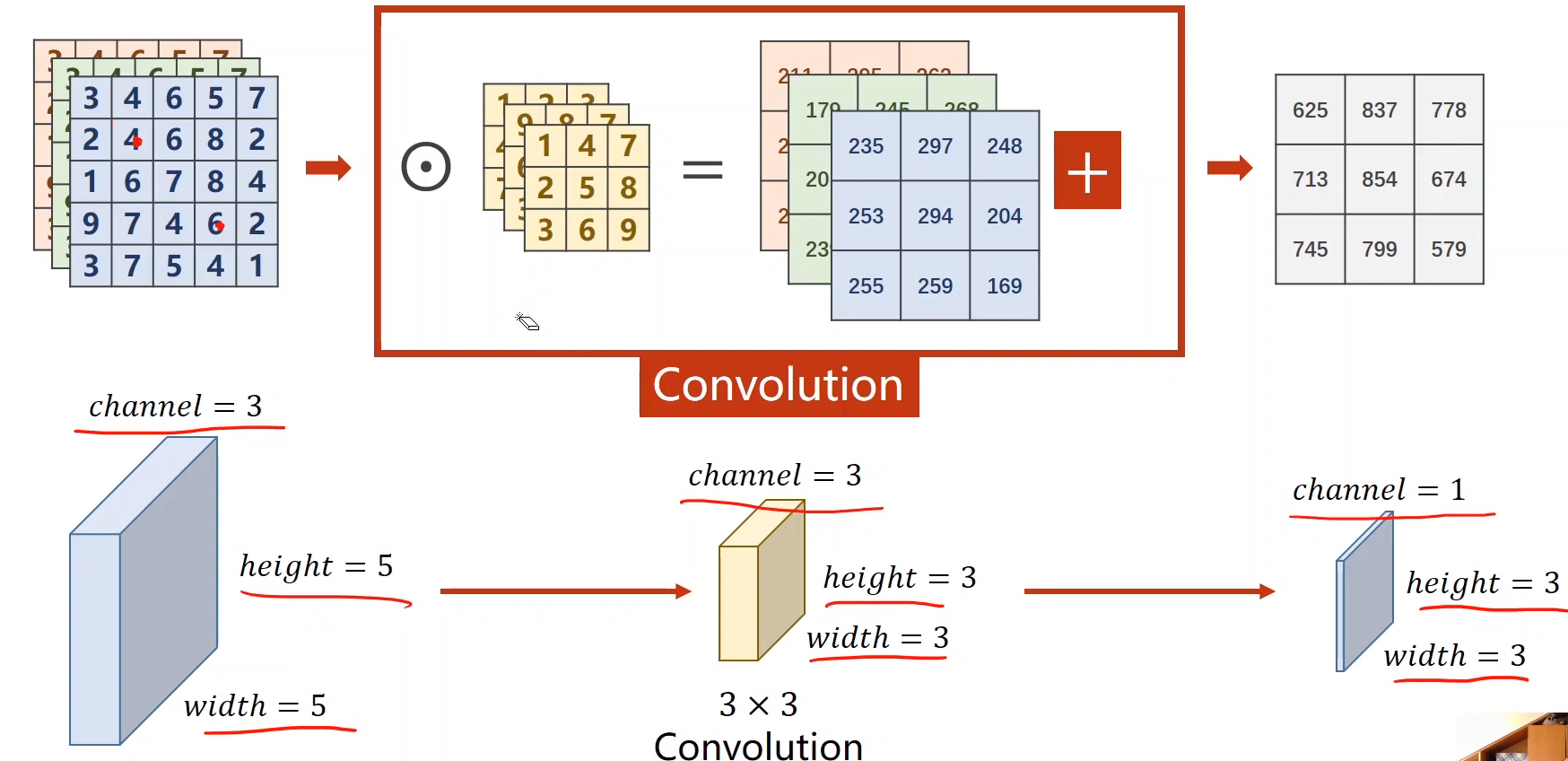

一开始input的彩色图像的通道是3，到中间的网络可能有几百个通道数，下面以三通道卷积为例，注意卷积核数 = 通道数。

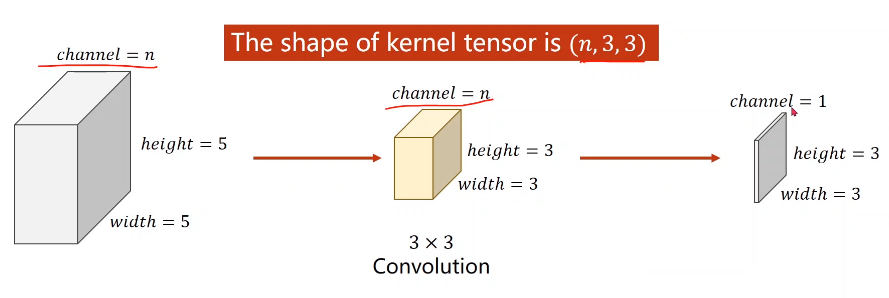

如果输入是n个通道：

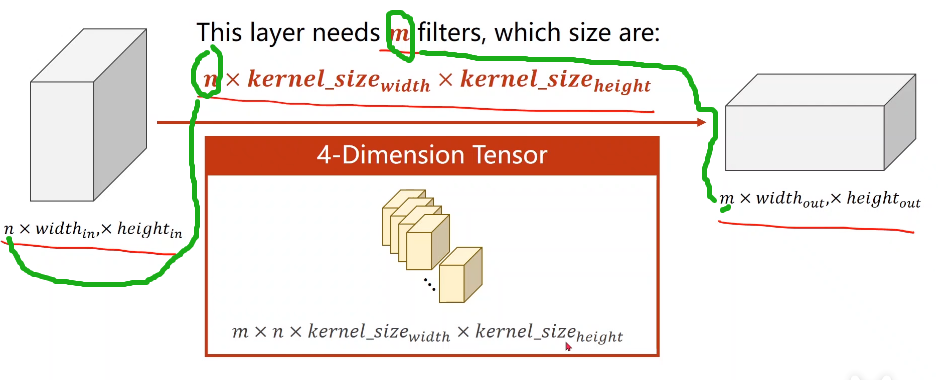

如果要有m个输出channel，就要使用m个卷积核：
（1）每个卷积核的通道数要求和输入通道相同；
（2）卷积核的组数是和输出的通道数相同；
（3）卷积核的大小由自己来定，和图像的大小无关，一般设置为正方形，边长为奇数（其实设置为长方形也是可以的）。

2.3 卷积层

中间红色字体即每个卷积核的size。

2.4 代码栗子

# -*- coding: utf-8 -*-
"""
Created on Tue Oct 12 09:07:16 2021

@author: 86493
"""
import torch
in_channels, out_channels = 5, 10
width, height = 100, 100
kernel_size = 3 # 3×3的卷积核
batch_size = 1

# 定义了input张量的维度，但具体的值randn(标准均匀分布)
input = torch.randn(batch_size,
                    in_channels,
                    width,
                    height)

conv_layer = torch.nn.Conv2d(in_channels,
                             out_channels,
                             kernel_size = kernel_size)

output = conv_layer(input)

print(input.shape)
# 打印出torch.Size([1, 5, 100, 100])
# 即5个通道，100×100图像
print(output.shape)
# 打印出torch.Size([1, 10, 98, 98])
# 输出为10个通道，98×98图像，100-2（3-1=2）
print(conv_layer.weight.shape)
# torch.Size([10, 5, 3, 3])
# 卷积层权重的形状，输出的通道为10，输入的通道为5，
# 卷积核大小为3×3

卷积层和池化层对【输入图像的维度大小】没有要求（对输入的通道数有要求，如上面输入的channel为6则出错），最后的分类器最在乎。

因为最后要用交叉熵损失，所有最后一层是不用激活的。

三、重要参数介绍

3.1 padding详解

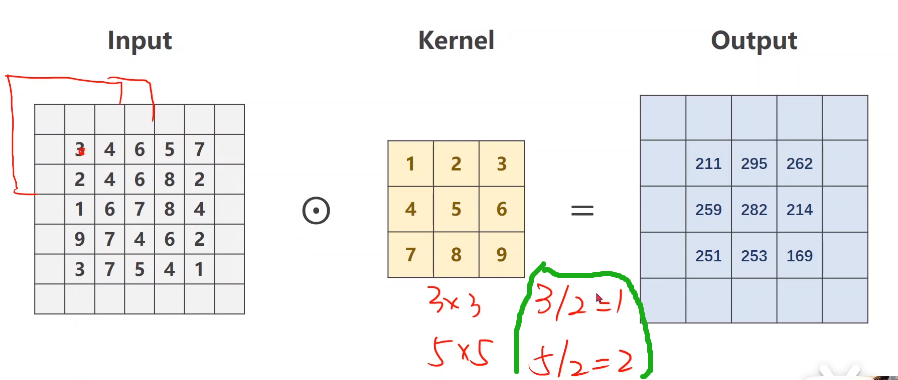

做padding时，如果卷积核是3×3就填充1圈，如果是5×5就填充2圈（圈数也可按下图绿色框规律，即做整除）。

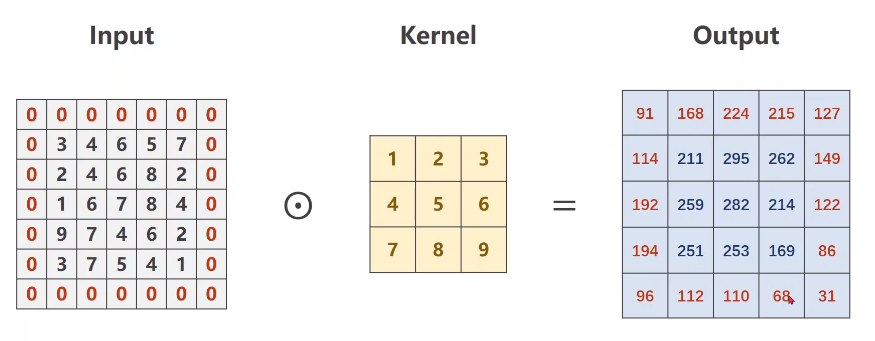

我们在原始的input外面一层填充0后，做卷积后的结果：

上图的代码为：

# -*- coding: utf-8 -*-
"""
Created on Tue Oct 12 09:52:08 2021

@author: 86493
"""
import torch

input = [3, 4, 6, 5, 7,
         2, 4, 6, 8, 2,
         1, 6, 7, 8, 4,
         9, 7, 4, 6, 2,
         3, 7, 5, 4, 1]
input = torch.Tensor(input).view(1, 1, 5, 5)
# batch=1,channel=1,size=5×5

# 输入通道为1，输出通道为1
conv_layer = torch.nn.Conv2d(1, 1,
                             kernel_size = 3,
                             padding = 1,
                             bias = False)
# 不给通道量加bias，所以设置为false

# 输出通道数=1，输入通道数=1
kernel = torch.Tensor([1, 2, 3, 4, 5, 6, 7, 8,
                       9]).view(1, 1, 3, 3)

conv_layer.weight.data = kernel.data
# 赋值给卷积层的权重

output = conv_layer(input)
print(output)

结果为：

tensor([[[[ 91., 168., 224., 215., 127.],
          [114., 211., 295., 262., 149.],
          [192., 259., 282., 214., 122.],
          [194., 251., 253., 169.,  86.],
          [ 96., 112., 110.,  68.,  31.]]]], grad_fn=<ThnnConv2DBackward>)

3.2 stride详解

修改步长stride，可以有效地降低图像宽度和高度，如我们直接修改上面3.1代码（增加stride=1）

# -*- coding: utf-8 -*-
"""
Created on Tue Oct 12 09:52:08 2021

@author: 86493
"""
import torch

input = [3, 4, 6, 5, 7,
         2, 4, 6, 8, 2,
         1, 6, 7, 8, 4,
         9, 7, 4, 6, 2,
         3, 7, 5, 4, 1]
input = torch.Tensor(input).view(1, 1, 5, 5)
# batch=1,channel=1,size=5×5

# 输入通道为1，输出通道为1
conv_layer = torch.nn.Conv2d(1, 1,
                             kernel_size = 3,
                             stride = 2,
                             bias = False)
# 不给通道量加bias，所以设置为false

# 输出通道数=1，输入通道数=1
kernel = torch.Tensor([1, 2, 3, 4, 5, 6, 7, 8,
                       9]).view(1, 1, 3, 3)

conv_layer.weight.data = kernel.data
# 赋值给卷积层的权重

output = conv_layer(input)
print(output)
# tensor([[[[211., 262.],
#          [251., 169.]]]], grad_fn=<ThnnConv2DBackward>)

3.3 nn.Conv2d详解

这块主要将CNN的通道channel。
（1）pytorch的二维卷积方法nn.Conv2d用于二维图像。

class torch.nn.Conv2d(in_channels,
	out_channels, kernel_size, stride=1, padding=0, dilation=1, groups=1,
	bias=True)

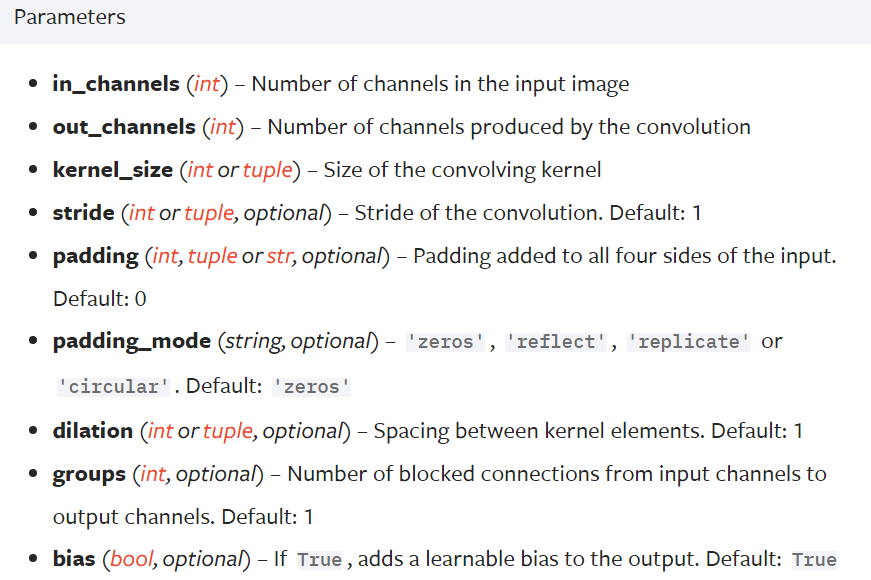

参数介绍：

stride：步长
zero-padding:图像四周填0
dilation:控制 kernel 点之间的空间距离
groups:分组卷积

（2）tensorflow 中给出的，对于输入样本中 channels 的含义。一般的RGB图片，channels 数量是 3 （红、绿、蓝）；而monochrome（黑白）图片，channels 数量是 1 。

channels : Number of color channels in the example images. For color images, the number of channels is 3 (red, green, blue). For monochrome images, there is just 1 channel (black). ——tensorflow

（3）mxnet 中提到的，一般 channels 的含义是，每个卷积层中卷积核的数量。

channels (int) : The dimensionality of the output space, i.e. the number of output channels (filters) in the convolution. ——mxnet

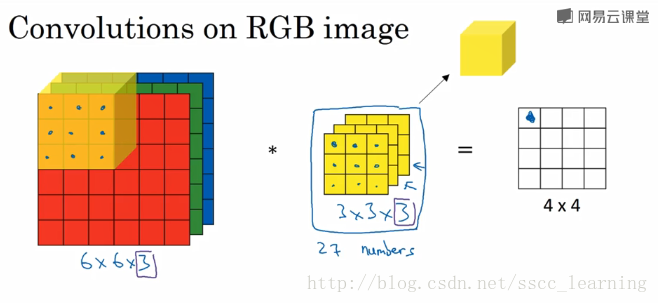

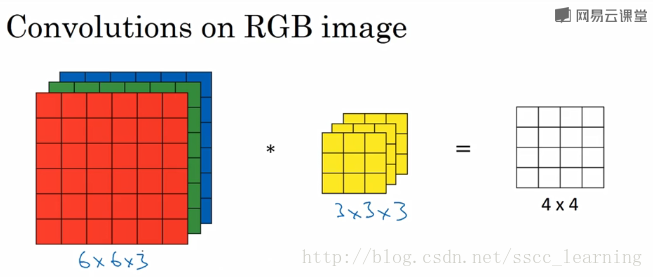

如下图，假设现有一个为 6×6×3 的图片样本，使用 3×3×3 的卷积核（filter）进行卷积操作。此时输入图片的 channels 为 3 ，而卷积核中的 in_channels 与 需要进行卷积操作的数据的 channels 一致（这里就是图片样本，为3）。

接下来，进行卷积操作，卷积核中的27个数字与分别与样本对应相乘后，再进行求和，得到第一个结果。依次进行，最终得到 4×4 的结果。

上面步骤完成后，由于只有一个卷积核，所以最终得到的结果为 4×4×1 ， out_channels 为 1 。

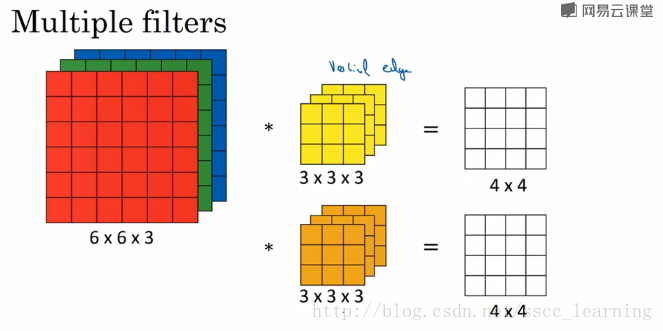

在实际应用中，都会使用多个卷积核。这里如果再加一个卷积核，就会得到 4×4×2 的结果。

上面提到的 channels 分为三种：

• 最初输入的图片样本的 channels ，取决于图片类型，比如RGB；
• 卷积操作完成后输出的 out_channels ，取决于卷积核的数量。此时的 out_channels 也会作为下一次卷积时的卷积核的 in_channels；
• 卷积核中的 in_channels ，刚刚2中已经说了，就是上一次卷积的 out_channels ，如果是第一次做卷积，就是1中样本图片的 channels 。
  在CNN中，想搞清楚每一层的传递关系，主要就是 height,width 的变化情况，和 channels 的变化情况。

四、池化层

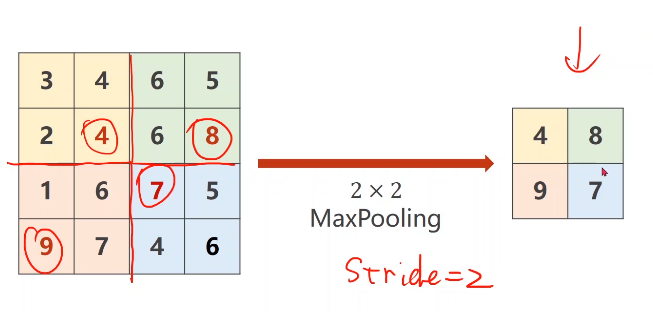

4.1 最大池化

通道数不变，图像大小缩小，pytorch中用的是MaxPool2d。

# -*- coding: utf-8 -*-
"""
Created on Tue Oct 12 10:14:35 2021

@author: 86493
"""
import torch

input = [3, 4, 6, 5,
         2, 4, 6, 8,
         1, 6, 7, 8,
         9, 7, 4, 6,
         ]
# batch=1,channel=1,size=4×4
input = torch.Tensor(input).view(1, 1, 4, 4)

maxpooling_layer = torch.nn.MaxPool2d(kernel_size = 2)

output = maxpooling_layer(input)
print(output)
# tensor([[[[4., 8.],
#           [9., 8.]]]])

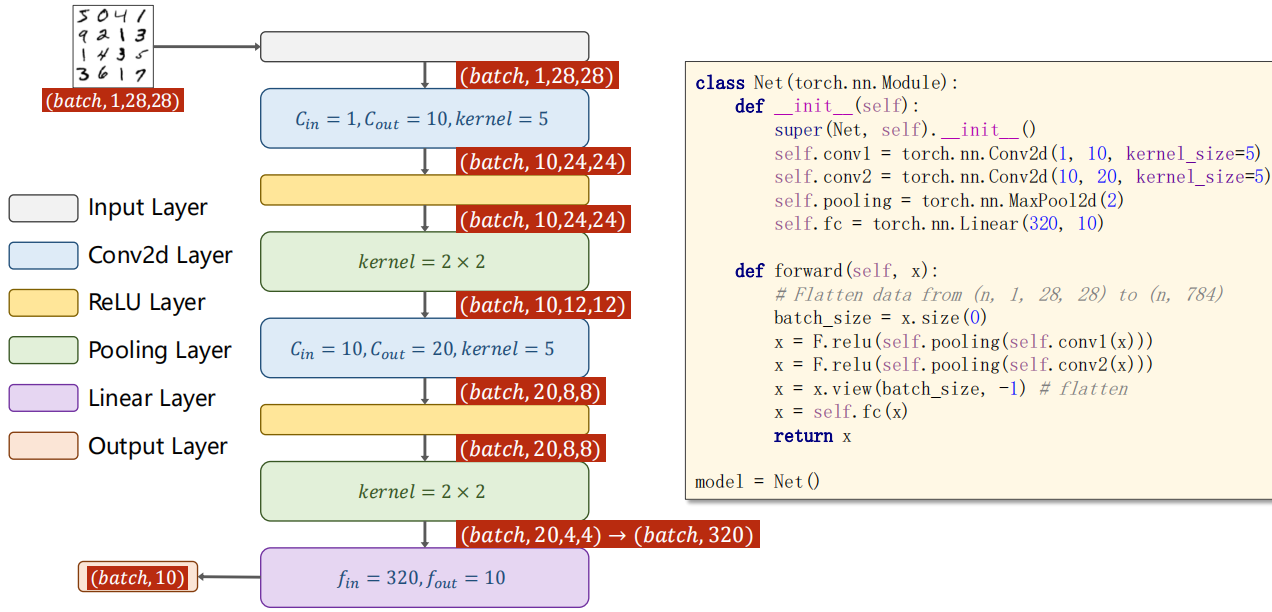

五、完整CNN小栗子

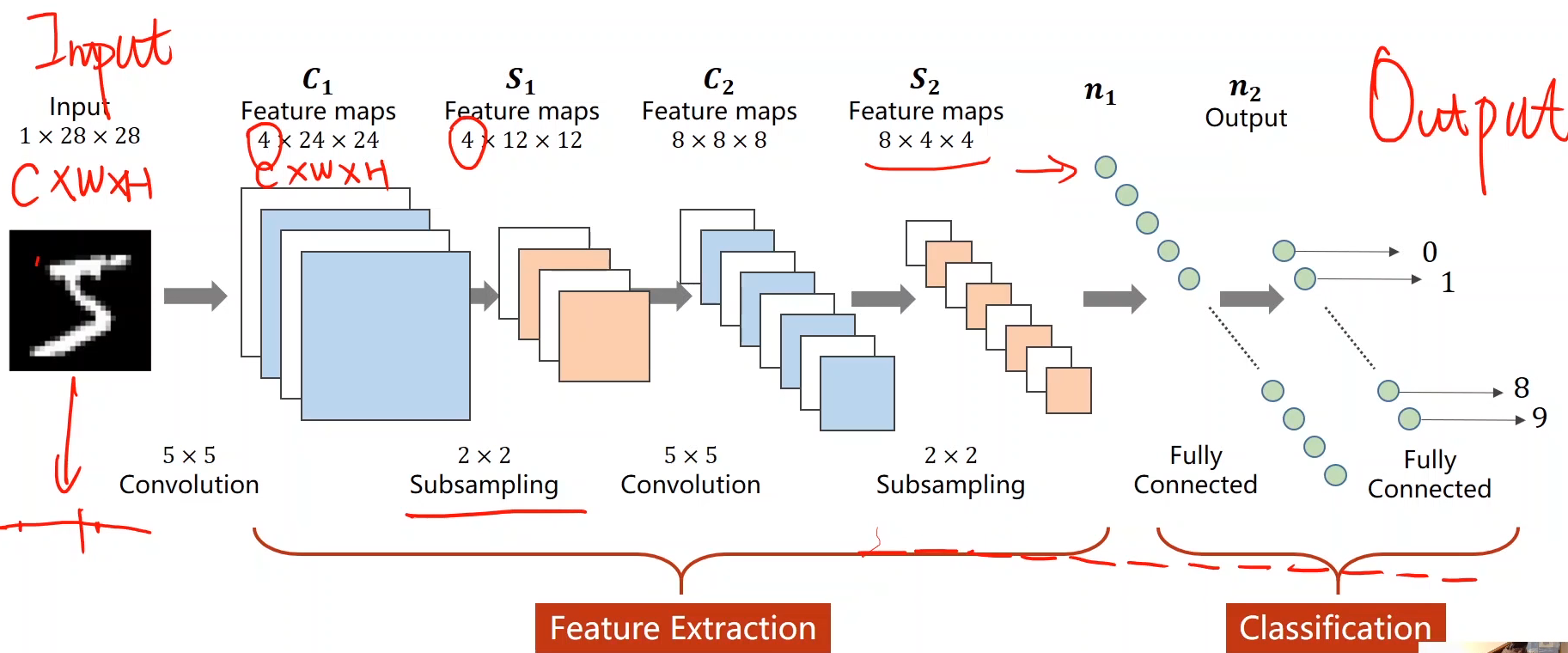

定义一个卷积层：输入通道数、输出通道数、卷积核的大小（长和宽）。

卷积层和池化层对【输入图像的维度大小】没有要求（对输入的通道数有要求，如上面输入的channel为6则出错），最后的分类器最在乎——此处可以偷懒，即定义模型时先不定义全连接层， 构造一个随机的input，把最后的维度输出下后再加回FC层完成模型的训练。

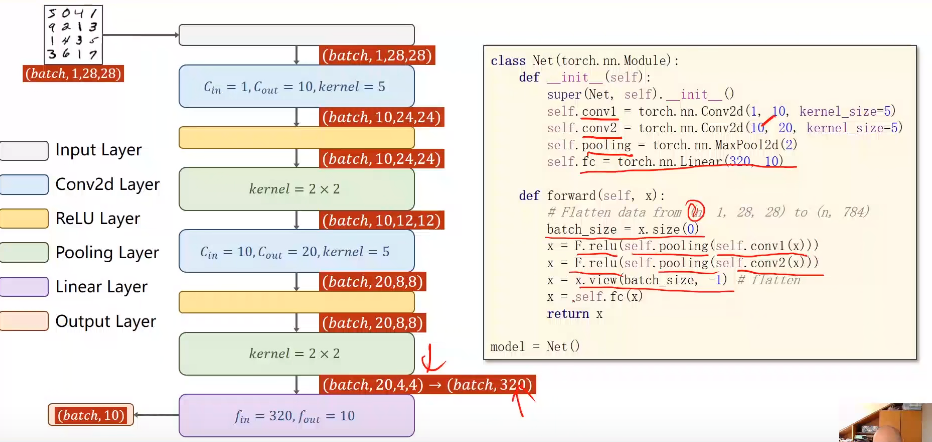

上图的最大池化MaxPool2d做一个就行（它和sigmoid、relu等一样，因为没有权重，但是有权重的就要每个层单独做一个实例） 。
PS：因为最后要用交叉熵损失，所以最后一层是不用激活的。

# -*- coding: utf-8 -*-
"""
Created on Tue Oct 19 15:02:11 2021

@author: 86493
"""
import torch
import torch.nn as nn
from torchvision import transforms
from torchvision import datasets
from torch.utils.data import DataLoader
import torch.nn.functional as F
import torch.optim as optim
import matplotlib.pyplot as plt

# 准备数据
batch_size = 64
transform = transforms.Compose([transforms.ToTensor(),
                                transforms.Normalize((0.1307,), (0.3081))])
train_dataset = datasets.MNIST(root = '../dataset/mnist/',
                               train = True,
                               download = True,
                               transform = transform)
train_loader = DataLoader(train_dataset,
                          shuffle = True,
                          batch_size = batch_size)
test_dataset = datasets.MNIST(root = '../dataset/mnist/',
                              train = False,
                              download = True,
                              transform = transform)
test_loader = DataLoader(test_dataset,
                         shuffle = False,
                         batch_size = batch_size)

# CNN网络
class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Conv2d(1, 10, kernel_size = 5)
        self.conv2 = nn.Conv2d(10, 20, kernel_size = 5)
        self.pooling = nn.MaxPool2d(2)
        self.fc = nn.Linear(320, 10)

    def forward(self, x):
        # Flatten data from (n, 1, 28, 28)to(n, 784)
        batch_size = x.size(0)
        x = F.relu(self.pooling(self.conv1(x)))
        x = F.relu(self.pooling(self.conv2(x)))
        # flatten
        x = x.view(batch_size, -1)
        # print("x.shape", x.shape)
        x = self.fc(x)
        return x

model = Net()
device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")
# 有多个显卡时则可以填其他cuda号
model.to(device)
# 把模型的参数等放到显卡中

# 设计损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(),
                      lr = 0.01,
                      momentum = 0.5)

def train(epoch):
    running_loss = 0.0
    for batch_idx, data in enumerate(train_loader, 0):
        # 1.准备数据
        inputs, target = data
        # 迁移到GPU，注意迁移的device要和模型的device在同一块显卡
        inputs, target = inputs.to(device), target.to(device)
        # 2.前向传递
        outputs = model(inputs)
        loss = criterion(outputs, target)
        # 3.反向传播
        optimizer.zero_grad()
        loss.backward()
        # 4.更新参数
        optimizer.step()

        running_loss += loss.item()
        if batch_idx % 300 == 299:
            print('[%d, %5d] loss:%.3f'%
                  (epoch + 1,
                   batch_idx + 1,
                   running_loss / 300))
            running_loss = 0.0


def test():
    correct = 0
    total = 0
    with torch.no_grad():
        for data in test_loader:
            images, labels = data
            images, labels = images.to(device), labels.to(device)
            outputs = model(images)
            # 求出每一行(样本)的最大值的下标,dim = 1即行的维度
            # 返回最大值和最大值所在的下标
            _, predicted = torch.max(outputs.data, dim = 1)
            # label矩阵为N × 1
            total += labels.size(0)
            correct += (predicted == labels).sum().item()
        print('accuracy on test set :%d %% ' % (100 * correct / total))
        return correct / total


if __name__ == '__main__':
    epoch_list = []
    acc_list = []

    for epoch in range(10):
        train(epoch)
        acc = test()
        epoch_list.append(epoch)
        acc_list.append(acc)

    plt.plot(epoch_list, acc_list)
    plt.ylabel('accuracy')
    plt.xlabel('epoch')
    plt.show()

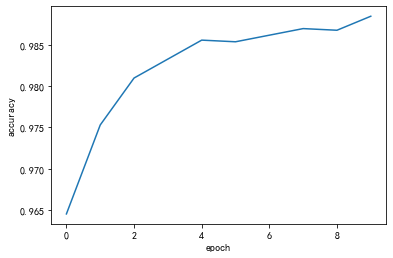

结果为如下，并且可视化的accuracy：

[1,   300] loss:0.675
[1,   600] loss:0.180
[1,   900] loss:0.131
accuracy on test set :96 %
[2,   300] loss:0.103
[2,   600] loss:0.093
[2,   900] loss:0.082
accuracy on test set :97 %
[3,   300] loss:0.075
[3,   600] loss:0.070
[3,   900] loss:0.069
accuracy on test set :98 %
[4,   300] loss:0.058
[4,   600] loss:0.059
[4,   900] loss:0.061
accuracy on test set :98 %
[5,   300] loss:0.050
[5,   600] loss:0.055
[5,   900] loss:0.051
accuracy on test set :98 %
[6,   300] loss:0.048
[6,   600] loss:0.050
[6,   900] loss:0.043
accuracy on test set :98 %
[7,   300] loss:0.038
[7,   600] loss:0.042
[7,   900] loss:0.047
accuracy on test set :98 %
[8,   300] loss:0.038
[8,   600] loss:0.039
[8,   900] loss:0.041
accuracy on test set :98 %
[9,   300] loss:0.039
[9,   600] loss:0.035
[9,   900] loss:0.037
accuracy on test set :98 %
[10,   300] loss:0.035
[10,   600] loss:0.035
[10,   900] loss:0.034
accuracy on test set :98 %

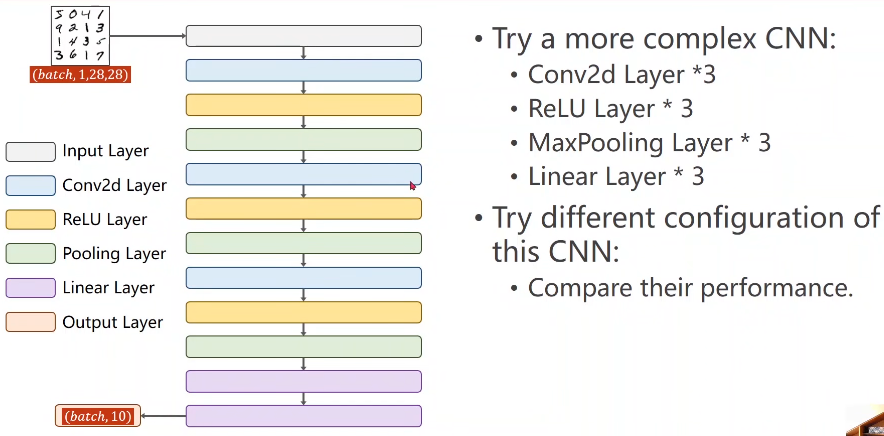

六、作业

Reference

（1）PyTorch 深度学习实践 第10讲，刘二系列
（2）b站视频：https://www.bilibili.com/video/BV1Y7411d7Ys?p=10
（3）官方文档：https://pytorch.org/docs/stable/_modules/torch/nn/modules/conv.html#Conv2d
（4）吴恩达网易云课程：https://study.163.com/my#/smarts
（5）刘洪普老师博客：https://liuii.github.io/
（6）某同学的笔记：http://biranda.top/archives/page/2/
