学习“Simulink中搭建图像的采集与输出模型案例分析”笔记

根据elecfans上的一篇文章学习Simulink中搭建图像处理方法，也遇到了一些问题，后面有解决说明。

在elecfans的网站上介绍这篇文章转载自CSDN，但是目前原文已经搜索不到了。

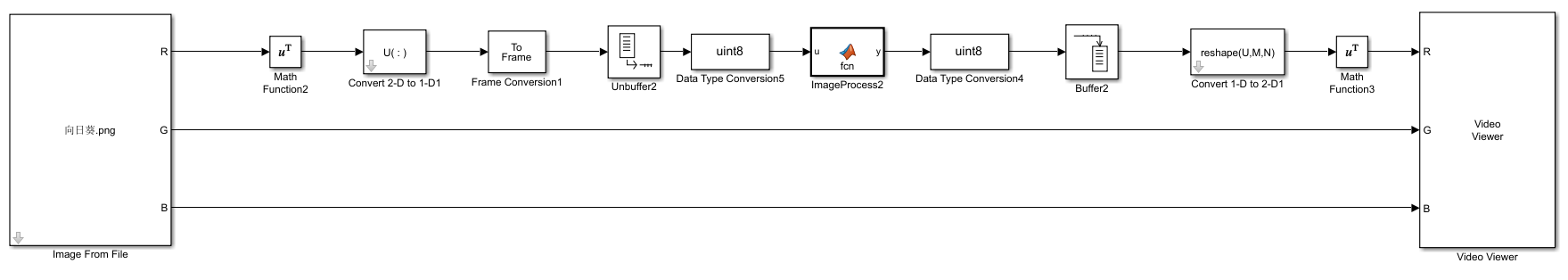

完成后的模型这个样子：

步骤

设置参考图像

因为最近使用的屏幕是160×128大小的，所以裁剪图片到160*128。百度图片找了一个向日葵做代替。

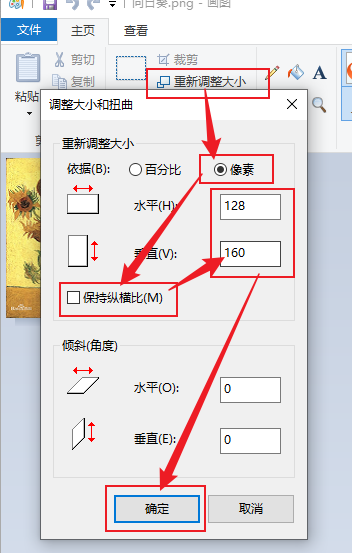

右键编辑，使用Windows画图修改像素到要求的尺寸。

添加模块

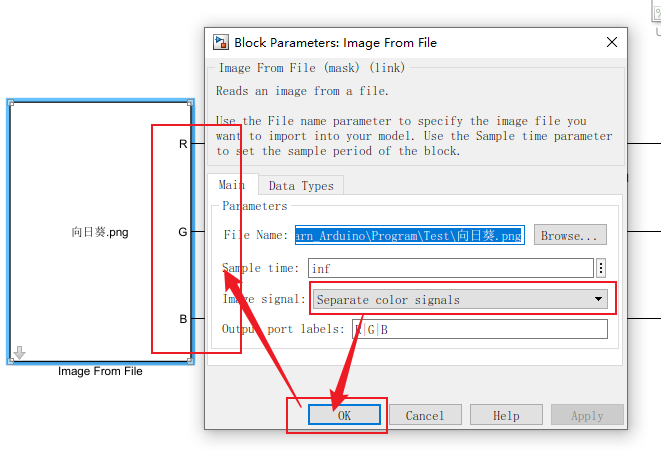

Image From File：读取图像

“File name”设置图片文件路径；“Sample time”设置为ImSizeW*ImSizeH即只做一次完整的图像采集。这里设置为inf；

“Image signal”设置为Separate color signals可以独立输出图像的R、G、B三个通道，每个通道都是图片大小。

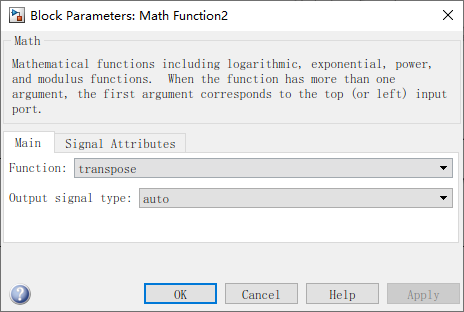

Math Function：该block可以运行一些基本的数学函数（如指数、对数、平方等），这里设置为Transpose，计算图像的转置矩阵。

因为一些函数是逐行处理数据而非逐列处理。

Convert 2-D to 1-D：将二维数组重新按一维数组的顺序排列。

按照MATLAB的风格，是逐列转换的。相当于data[:]。

成对使用Frame Conversion和Unbuffer：将一维数组（向量）转换为标量形式。

Unit Delay：延时一个单位，数据缓存。

这个不要也可以。

Data Type Conversion：Simulink处理后的数据可能格式会改变，这里加入该block将数据转换为图像的uint8格式。

Buffer：与Unbuffer作用相反，将标量数据重新组织为指定帧格式输出。

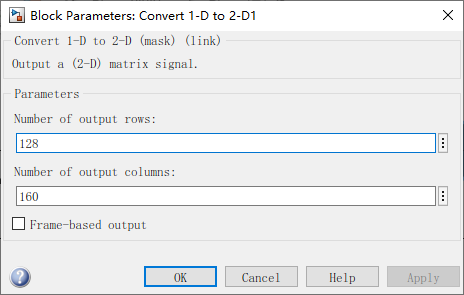

Convert 1-D to 2-D：将一维数组重新整理为指定格式的二维数组。

这里需要注意行和列的设置。

Math Function：由上图可知，整形为二维数组后，原本图像的每一行数据变成了矩阵的每一列。

Video Viewer：分别输入R、G、B三个通道的数据。

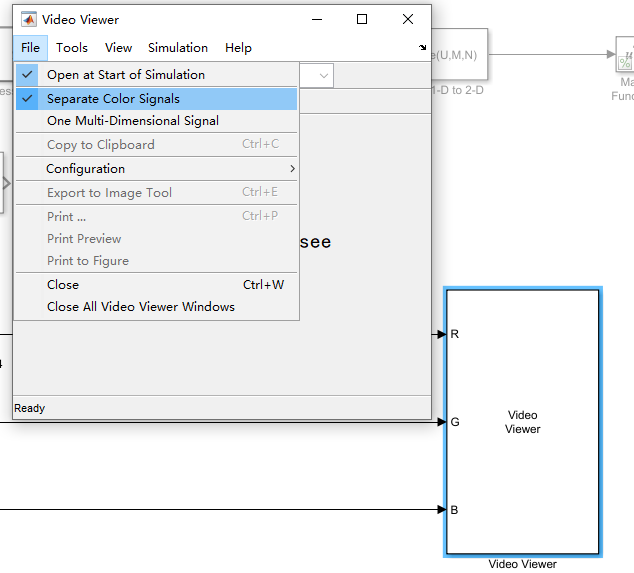

双击打开，点击File->Image Signal->Separate Color Signals，即可分别输入R、G、B三个通道的数据。

最终效果

疑问

原文中的Gateway in& out 是什么东西？

出现Gateway in& out的时候会有下面的图标，这是一个什么模块？

直接使用Image From File可以读取图片格式的文件；Video Viewer可以输入图像并显示，为什么要逐行或者逐像素处理？

Image From File一次读出的便是完整的图片信息，是一个向量形式，而有些模块只能接收标量数据的输入（即单个数据）。可能FPGA的编程方式必须要逐行或者逐像素处理。

参考链接

https://www.elecfans.com/d/1310067.html
