Deep Occlusion-Aware Instance Segmentation with Overlapping BiLayers（CVPR 2021）

论文链接：论文链接
代码链接：代码链接

• 文章的 Related Work 可以当一篇综述，有很多关于 Occlusion Handling 的论文，可以参考
• Amodal Instance Segmentation：模态实例分割。传统实例分割只能 focus 可见区域，但是模态实例分割可以预测被遮挡的部分

摘要

• 动机：高度重叠目标难以进行实例分割
• 方法：
  • 将图像建模（解耦）为两个重叠层，并提出双层卷积网络（BCNet），其中顶部的GCN层检测遮挡物体（遮挡者），底部的GCN层推断被部分遮挡的物体（被遮挡者）
  • BCNet 在模态和非模态设置中使用不同的backbone和对象检测器在整体分割性能上实现了一致的收益

引言

• 原理图
  • BCNet 在 ROI 提取后同时回归 遮挡者 和 被遮挡者，使用两个不同的层将它们的像素进行分组，将目标的边界进行解耦，最后在mask 回归阶段将两者进行 interaction

• 传统方法的局限
  • 传统方法通过 NMS 或 后处理 来解决相邻物体之间的掩码冲突，因此，它们的结果是 沿边界过度平滑 或 相邻物体的差别很小
  • ROI 中的感受野可以观察到属于同一类别的多个物体，因此当 遮挡者 的一部分被判定在 被遮挡者 中时，传统的 mask head 不能解决这种问题，导致误差

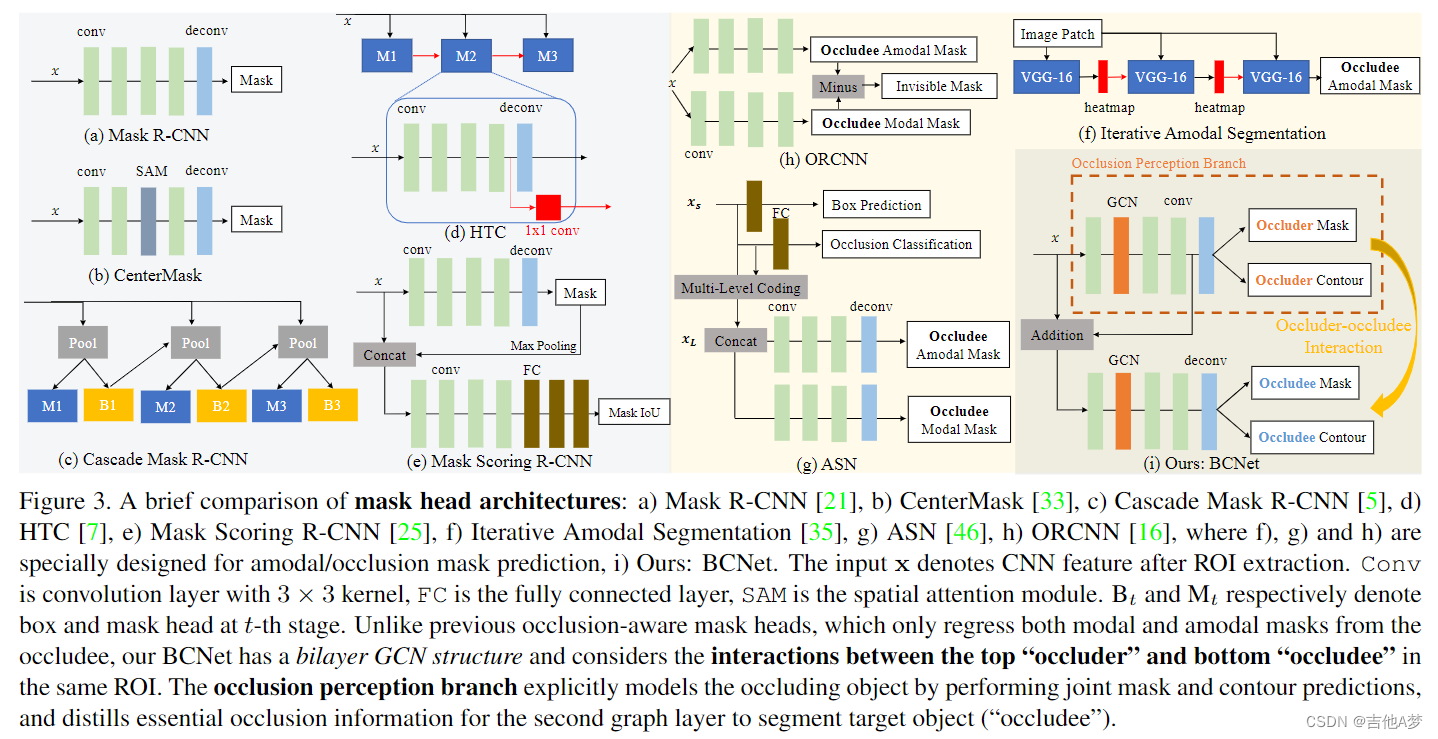

• BCNet 对比其他 mask head 的结构


Occlusion-Aware Instance Segmentation（遮挡感知实例分割）

• 网络结构图

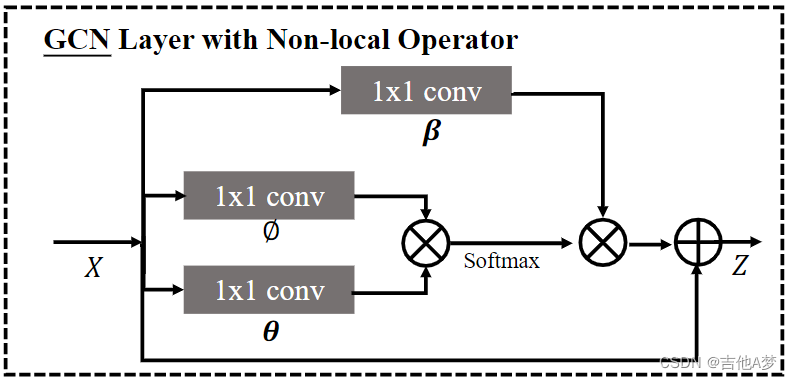

• GCN 相关


  • 给定邻接图 $g=<\mathcal{V},\mathcal{E}>$，图卷积操作定义如下：
    $$\mathbf{Z}=\sigma (\mathbf{AX}{\mathbf{W}}_g)+\mathbf{X}$$
    其中 $\mathbf{X}\in R^{N\times K}$ 是输入特征，$N=H\times W$ 是 ROI 区域中的像素数量，$K$ 是每一个 node（每个像素就是一个 node）的特征维度，$\mathbf{A}\in R^{N\times N}$ 是从特征相似度而来的定义图结点邻接关系邻接矩阵，${\mathbf{W}}_g\in R^{K\times K^{\prime }}$ 是用来将 output 进行变换的可学习权重矩阵，其中 $K^{\prime }=K$。
  • 输出特征 $Z\in R^{N\times K^{\prime }}$ 包括通过全局信息传播在整个图层内更新的节点特征，这是在非线性函数 $\sigma (\cdot )$ 之后得到的，包括归一化和ReLU函数。最后在 GCN 层添加一个残差链接
  • 为了构造邻接矩阵 $\mathbf{A}$ ，通过点积相似度定义每两个图节点 $x_i,x_j$ 之间的成对相似度为
    $$\begin{gathered} {\mathbf{A}}_{ij}=softmax(F(x_i,x_j)), \\ F(x_i,x_j)=\theta (x_i{)}^T\varphi (x_j) \end{gathered}$$
    其中 $\theta ,\varphi$ 是两个通过 $1\times 1$ 卷积实现的可训练变换函数，如 Figure 4 ，两个结点之间的高置信度边缘对应较大的特征相似度
  • 定义 ${\mathcal{G}}^i$ 表示第 i 个图，$X_{roi}$ 表示输入 ROI 特征，${\mathbf{W}}_f$ 表示FCN 层的权重，整个表达式如下：
    $$\begin{gathered} {\mathbf{Z}}^1=\sigma ({\mathbf{A}}^1{\mathbf{X}}_f{\mathbf{W}}_g^1)+{\mathbf{X}}_f \\ {\mathbf{X}}_f={\mathbf{Z}}^0{\mathbf{W}}_f^0+{\mathbf{X}}_{roi} \\ {\mathbf{Z}}^0=\sigma ({\mathbf{A}}^0{\mathbf{X}}_{roi}{\mathbf{W}}_g^0)+{\mathbf{X}}_{roi} \end{gathered}$$
    为了连接两个 GCN 块，第一个 GCN 的表示遮挡者的输出特征 ${\mathbf{Z}}^0$ 直接加到了 ${\mathbf{X}}_{roi}$ 上面来融合 occlusion-aware 特征 ${\mathbf{X}}_f$ ,它是第二个 GCN 层的输入，用来获得 被遮挡者 的mask ${\mathbf{Z}}^1$

• 损失函数

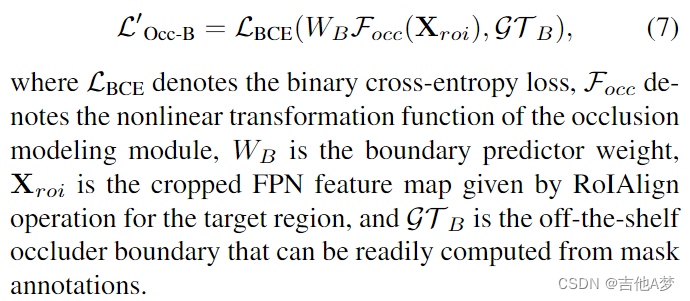

  • 遮挡者的 边界 损失函数

  • 遮挡者的 mask 损失函数

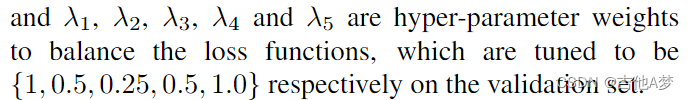

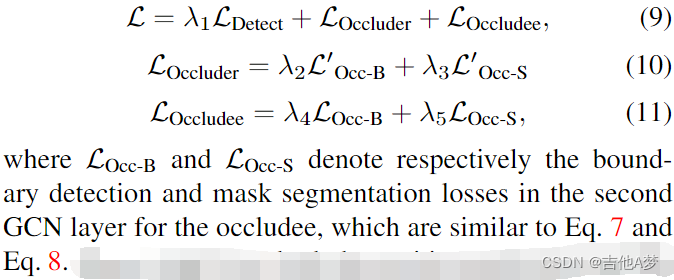

  • 多任务损失

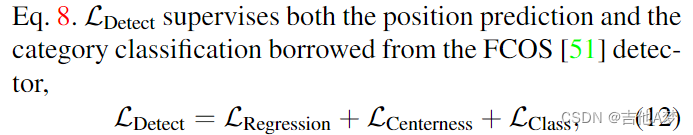

  • Detect 损失



实验结果

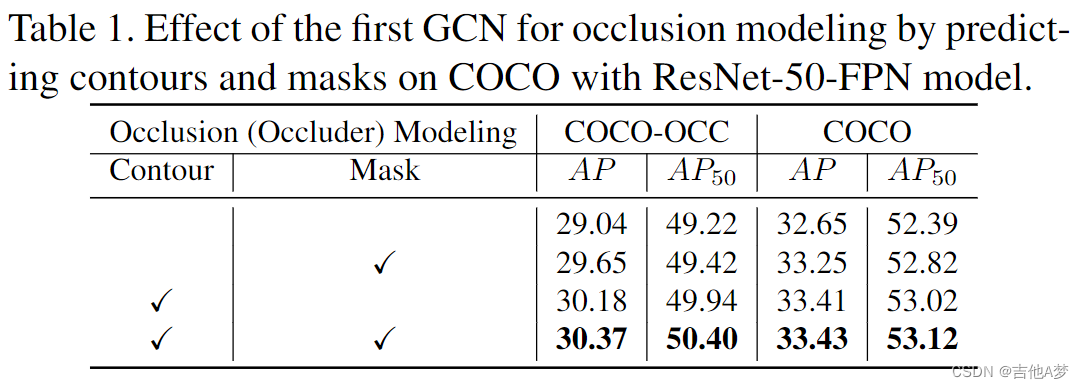

• 第一个 GCN 层的作用

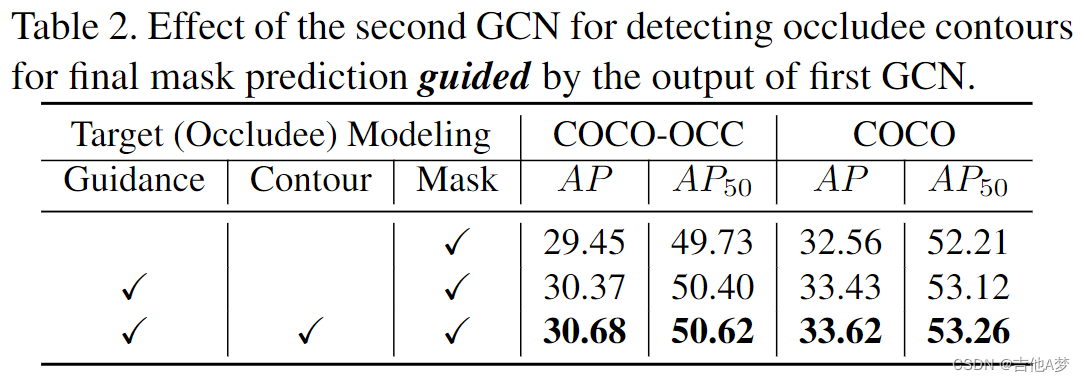

• 第二个 GCN 层有无 第一个 GCN 层


• GCN 和 FCN 的差别

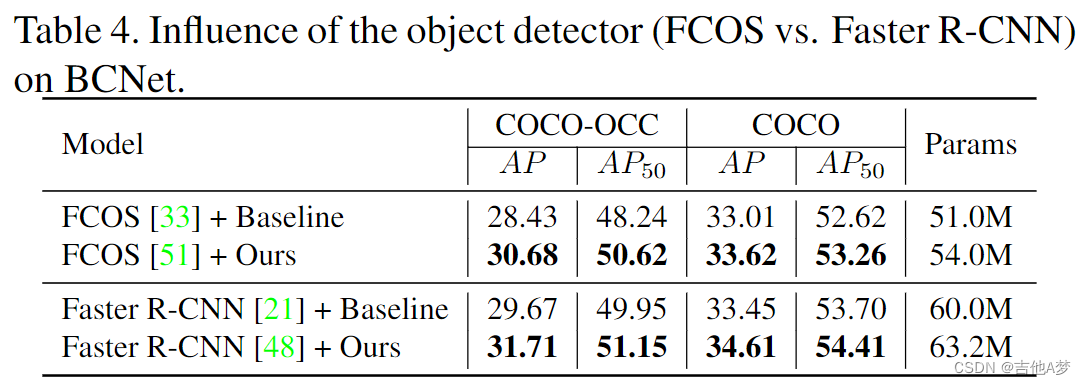

• 使用不同的检测器

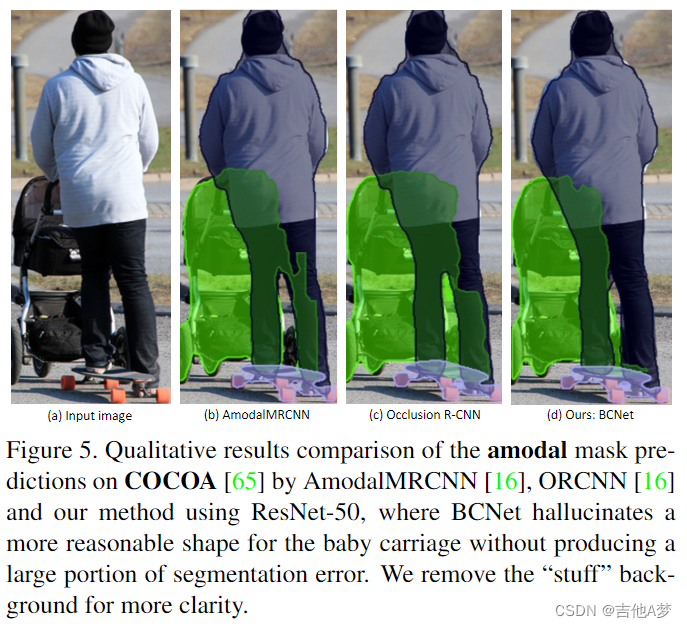

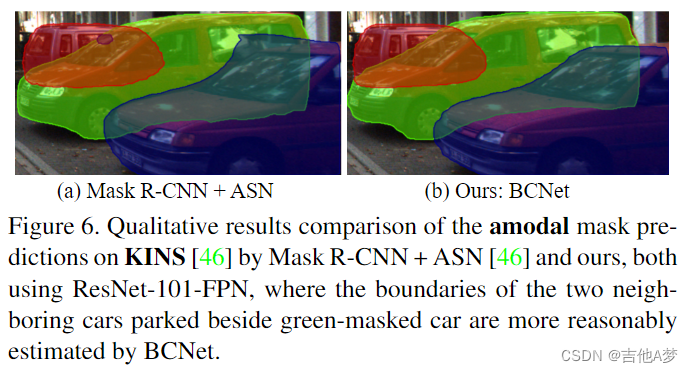

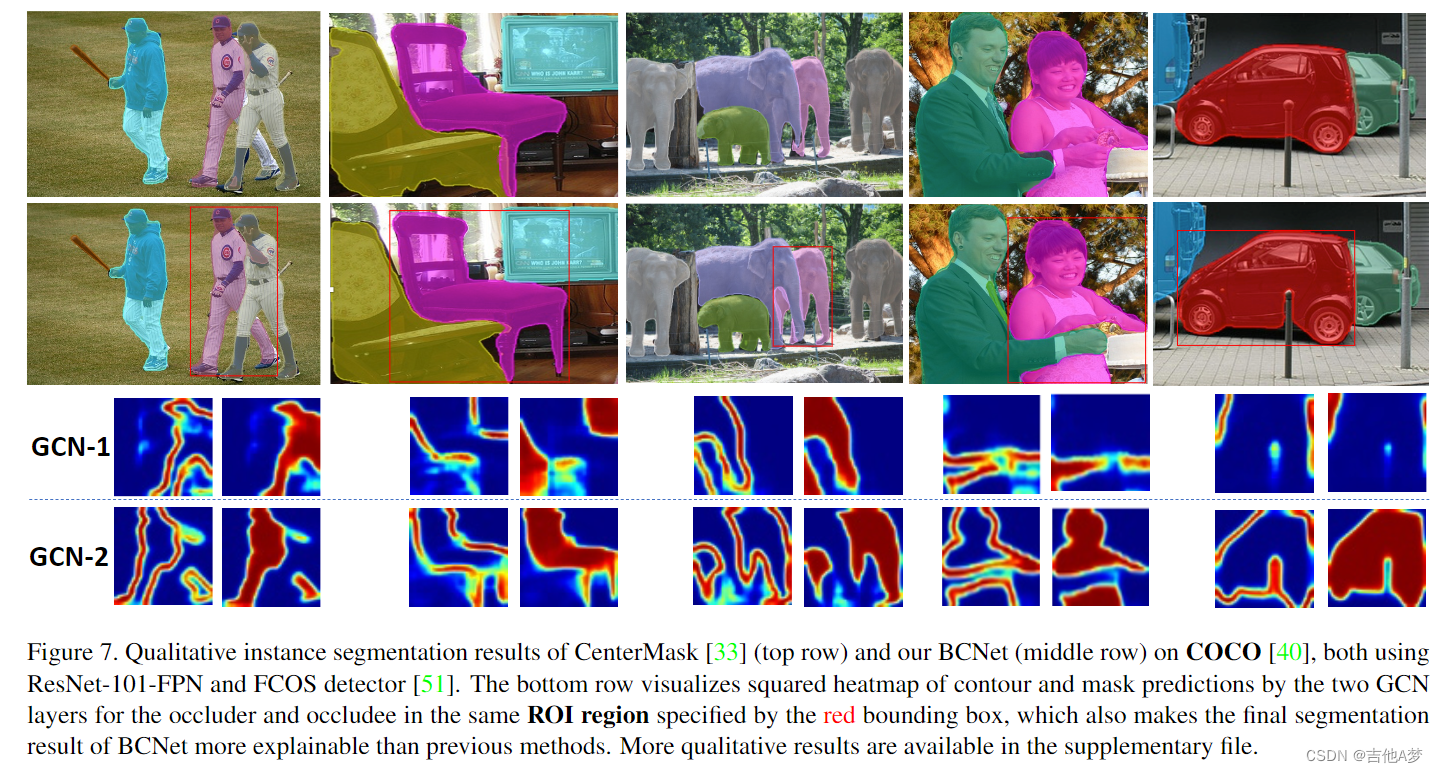

• 可视化结果

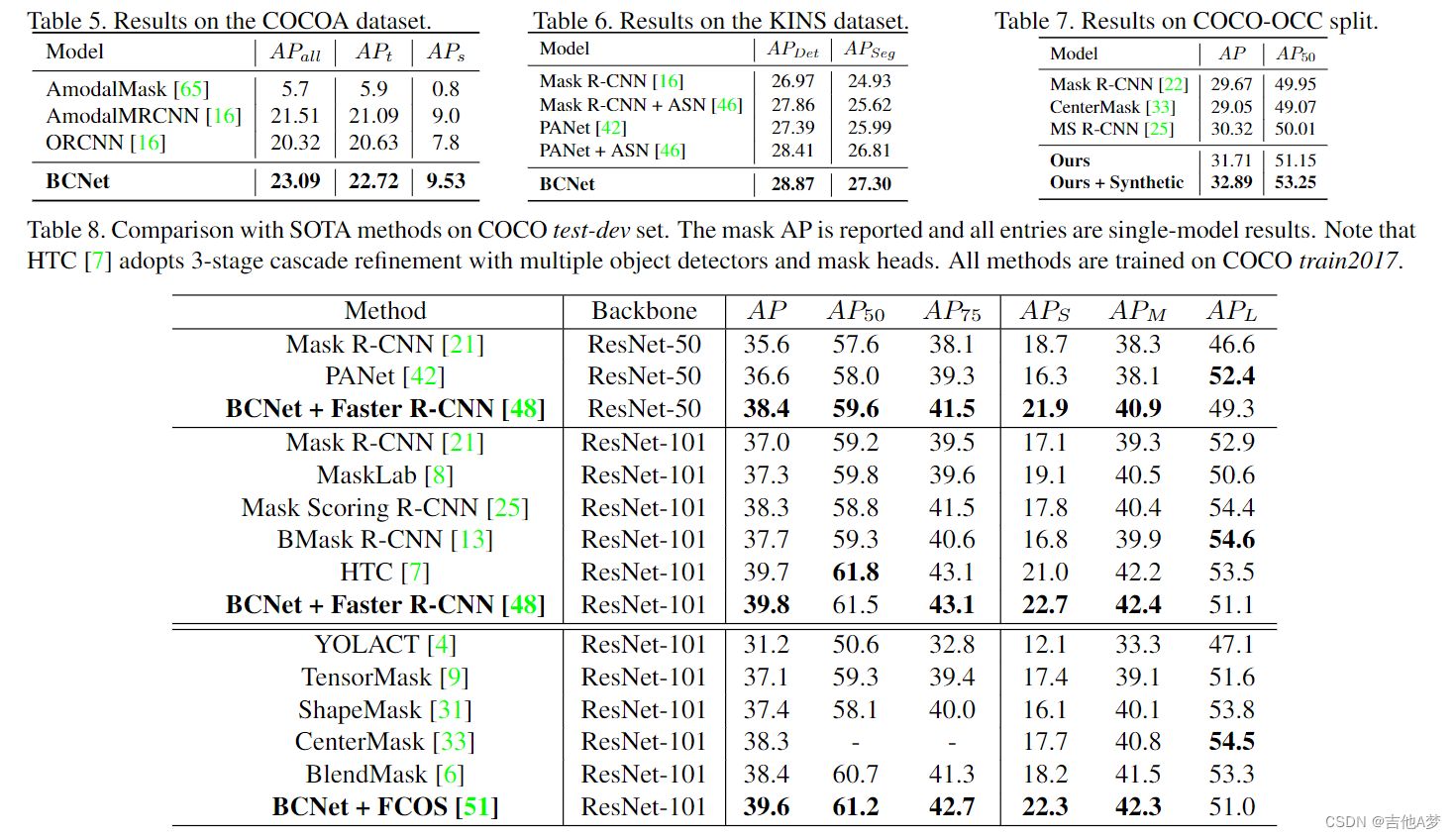

• 不同数据集、不同SOTA方法的结果
