1.Block layer- Multi queue overview

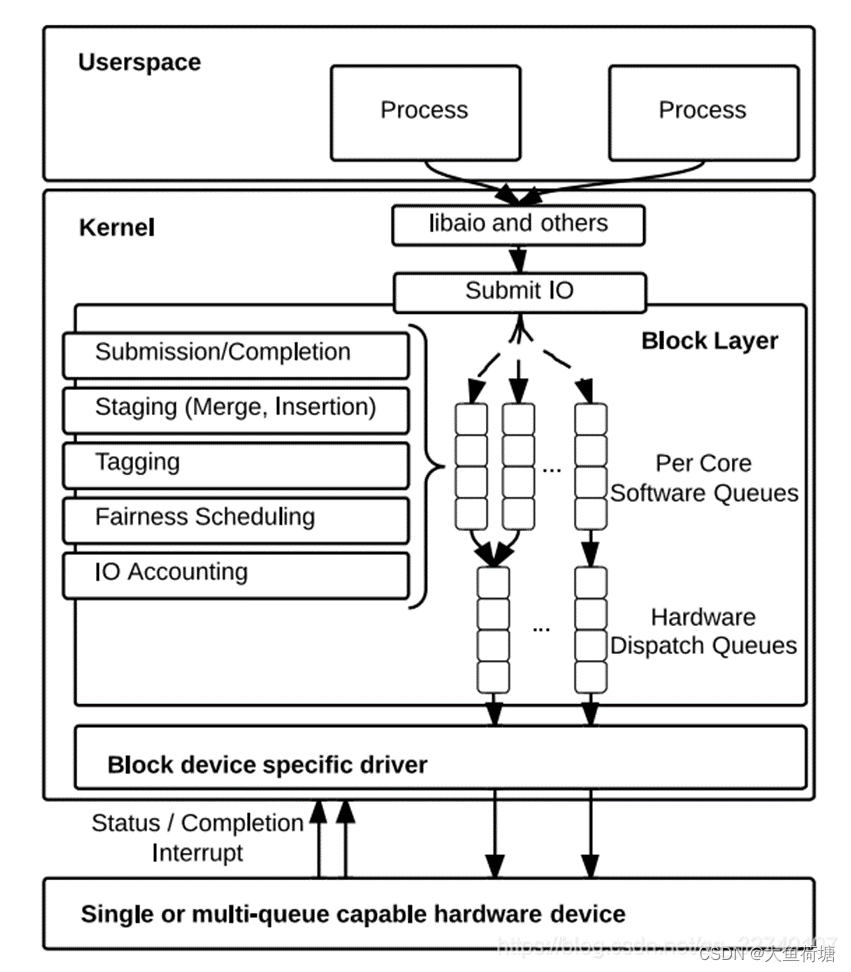

Proposed two level Linux block layer design:
2. Multi queue Process flow overview-kernel

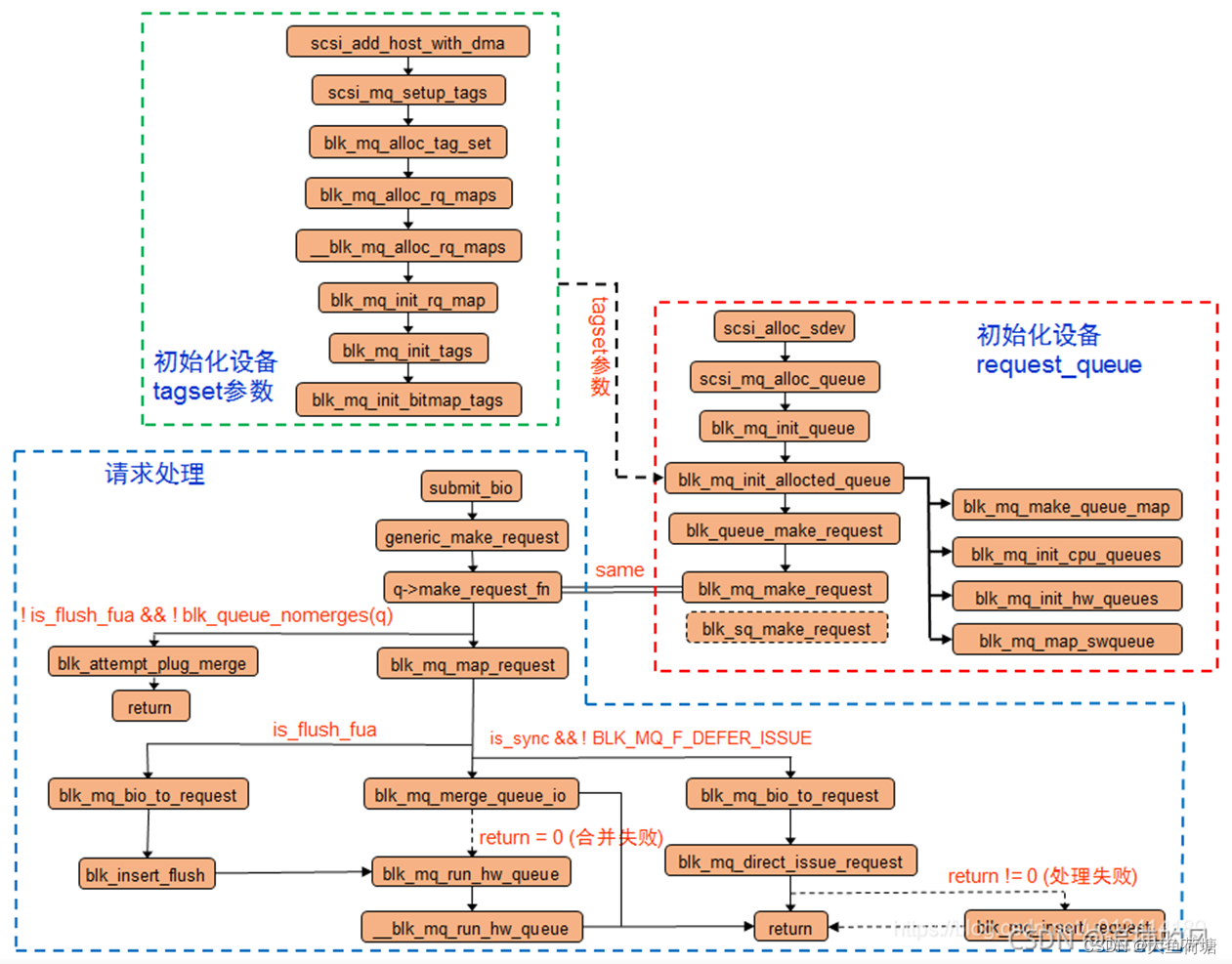

以当前内核提供的Multi queue的API为例，展示Multi queue的初始化，下发和处理流程：
3. Multi queue Process flow overview-framework

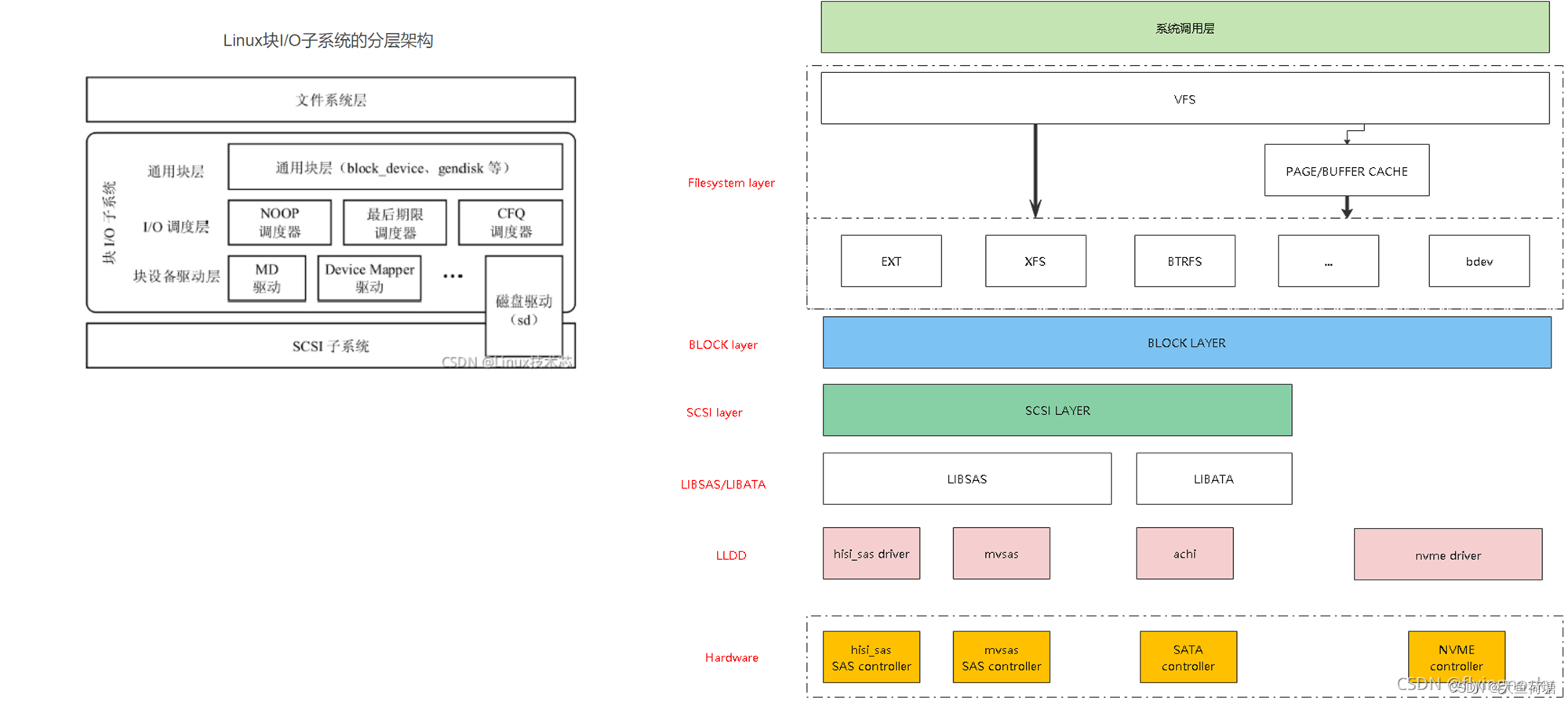

Multi queue在内核中下发的整体框架图：
4. Basic data structure:

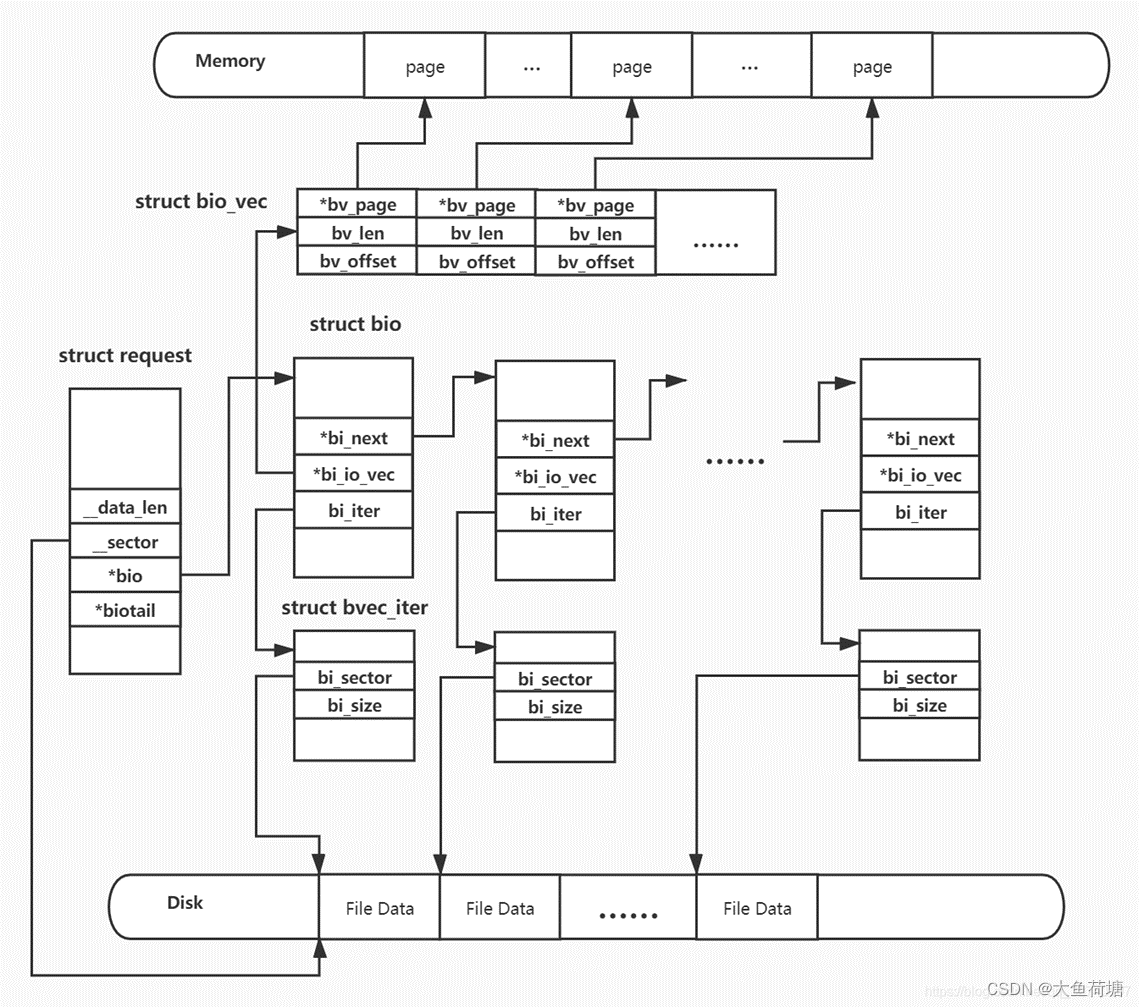

bio和request在内核中链接结构：

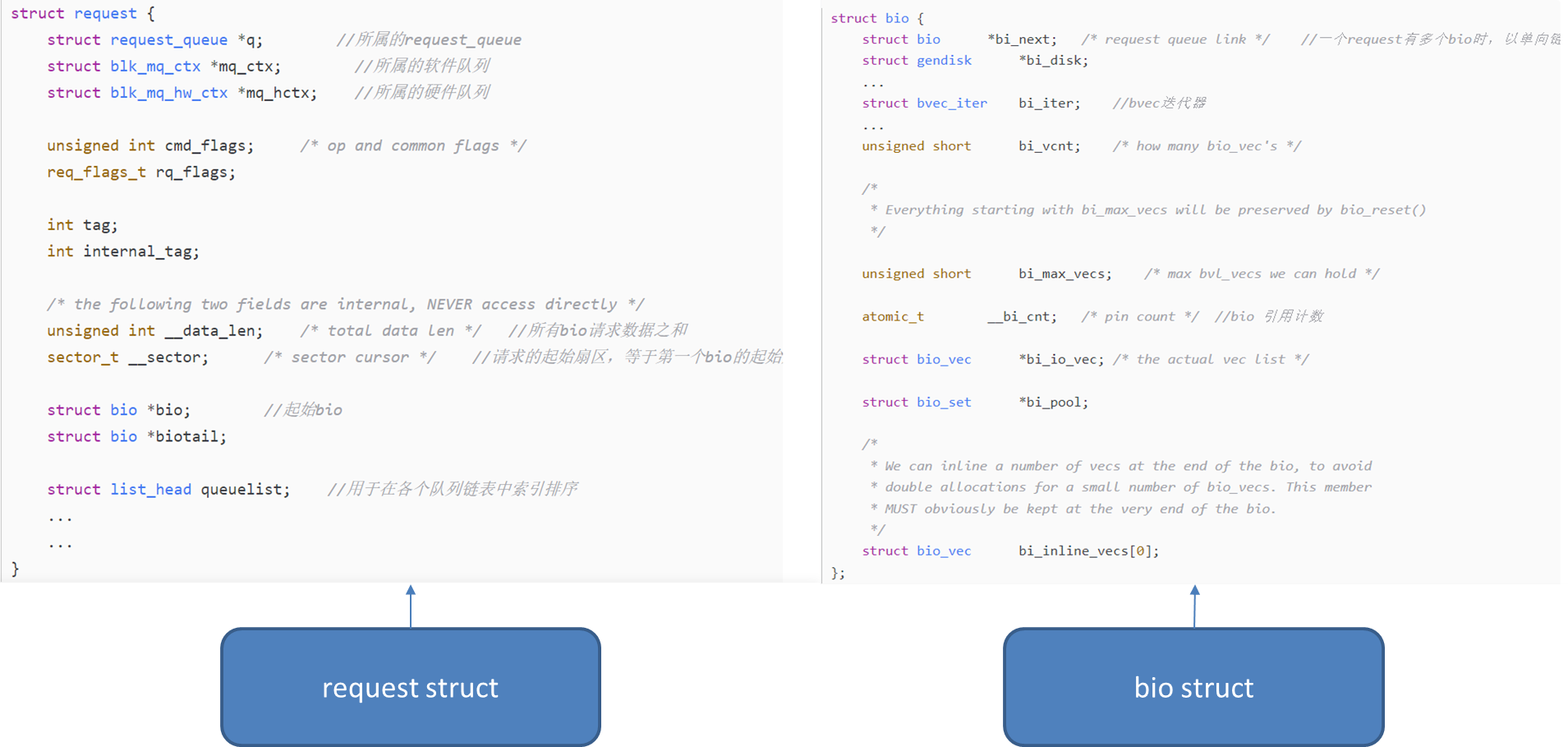

bio和request在内核中的定义：
request是block层下发给scsi层的最小的IO单元（IO调度的最小单元），描述一段block设备地址连续的IO请求，包含一个或者多个连续的bio，还包含了调度器及软硬件队列（mq_ctx和mq_hctx）管理request时需要使用的链表节点结构。其中request结构体中__sector记录当前request请求的IO在磁盘上的起始扇区以及数据长度；__data_len记录当前request需要对block设备进行操作的数据大小；bio指向request第一个bio；bio_tail指最后一个bio。

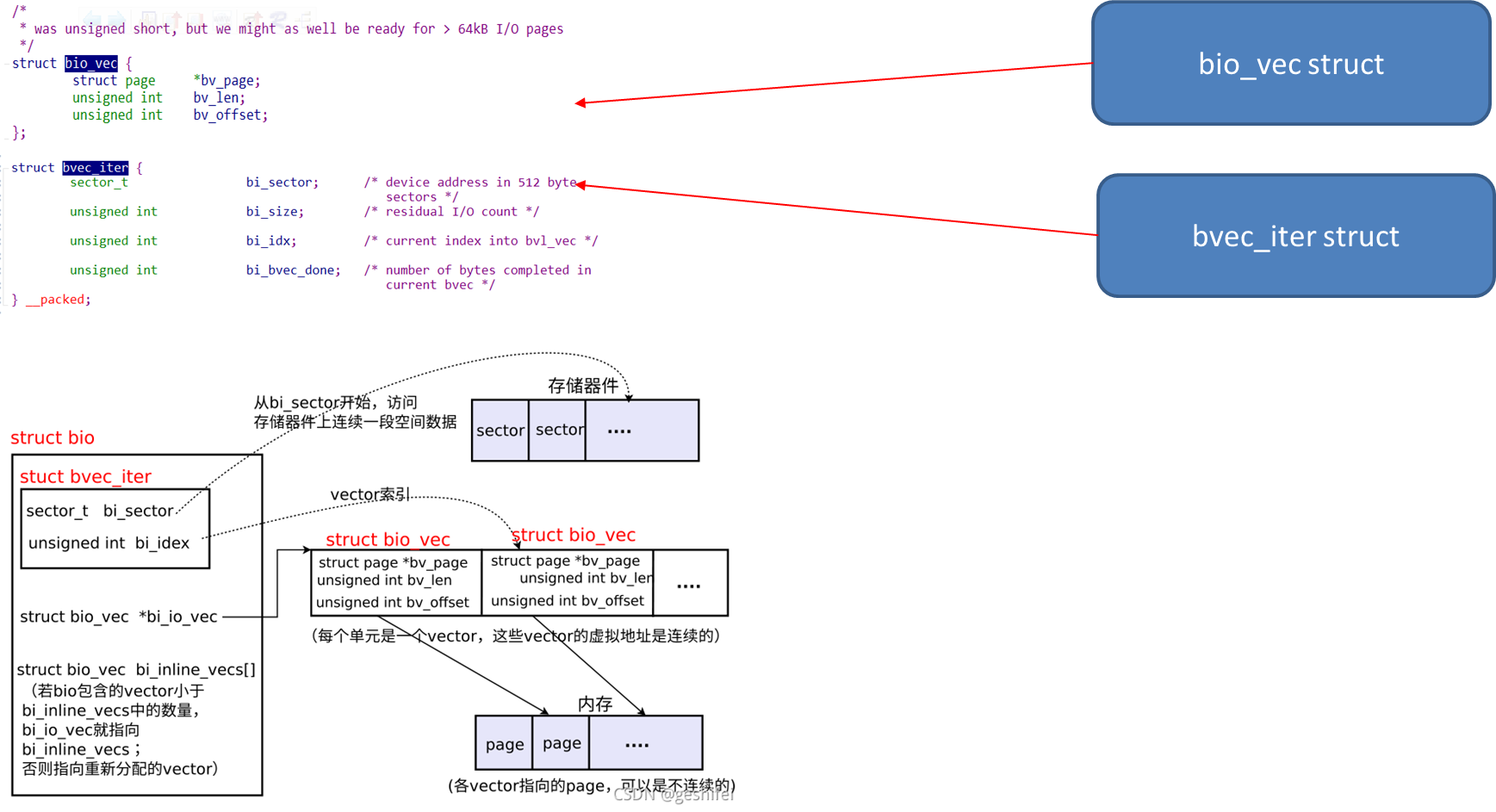

bio是block层的IO最小单元，负责在block层以及其上下层之间传递数据。 bio数据结构中除了包含IO的一些基础信息，操作类型（读/写/discard...)，作用的磁盘/分区（反应在bi_disk指针上），IO优先级，状态等等。 bio最重要的信息是描述了磁盘上一段连续数据与内存页的映射关系，主要由bi_vcnt，bi_io_vec，bi_iter 描述。
bio_vec是描述磁盘数据与内存页映射的最小单元，每个bio_vec以offset & size形式描述一个内存页中的一段数据。 每个bio 通常有多个bio_vec，bio_vec以数组的形式存储，*bi_io_vec 指向数组头，bi_vcnt记录了其个数。 bi_inline_vecs是为每个bio预分配的bio_vec数组，包括4个bio_vec，若bio需要分配的bio_vec小于4可直接使用bi_inline_vecs，不需要再额外申请内存，此时bi_io_vec会指向bi_inline_vecs。
bver_iter用于遍历bi_io_vec数组，可由bio_for_each_segment等宏来使用。bvec_iter记录了当前IO请求在磁盘上的起始扇区（bi_sector）以及bi_size表示数据长度，bi_idx用以记录当前所在的bio_vec索引号。

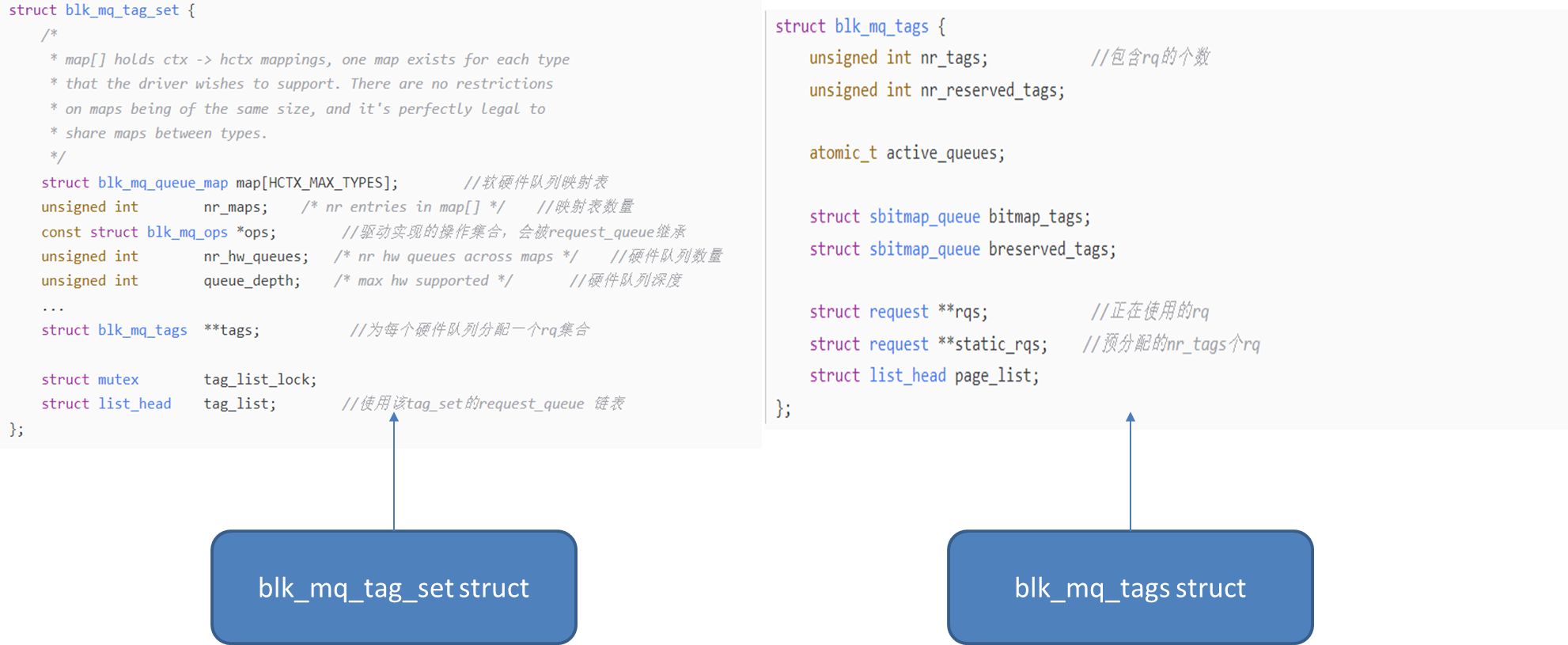

blk_mq_tag_set和blk_mq_tags很容易被混淆。实际上blk_mq_tag_set作为一种公共属性的结构，scsi层通过上报来的参数填充blk_mq_tag_set（比如硬件队列数；映射表数量；队列深度；命令区大小-非CDB，远比CDB复杂；标志），起到更新软硬件队列映射关系，根据硬件队列数分配blk_mq_tags，根据队列深度预分配request池并初始化的作用。
blk_mq_tags是由blk_mq_tag_set分配而来，内核通过bitmap方式的方式进行管理。

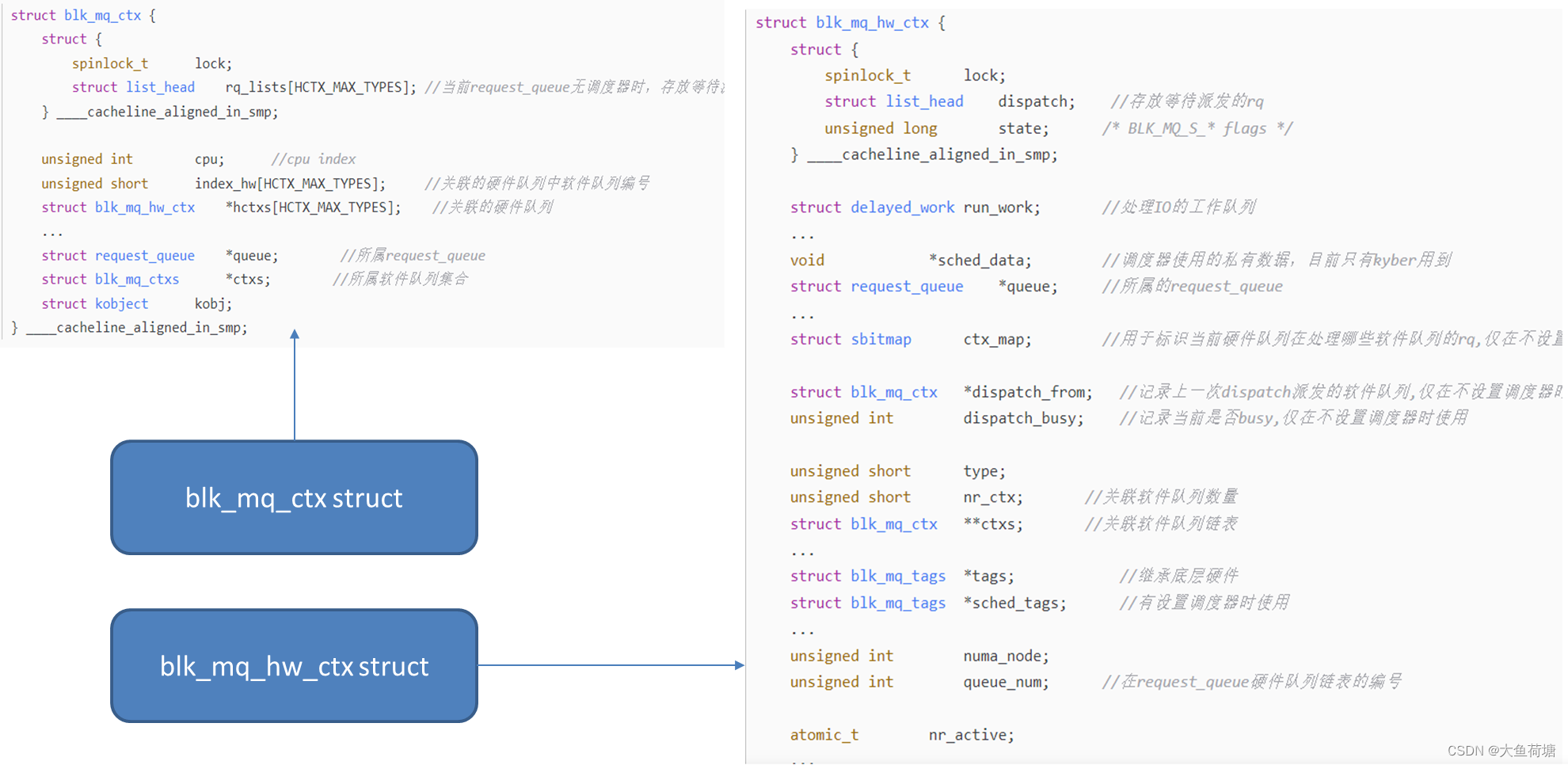

硬件队列（blk_mq_hw_ctx）和软件队列（blk_mq_ctx）：
5. Multi queue set up functions:
scsi_mq_setup_tag：
需要值得注意的是cmd_size不仅有从底层驱动程序上报来的cmd_size，还包含了scsi_cmnd和sgl的大小；同时将scsi层与block层交互的函数挂载到tag_set->ops上。scsi_mq_setup_tag执行完毕后blk_mq_tags和对应的request池会链接起来，为后续硬件队列的链入打下基础。

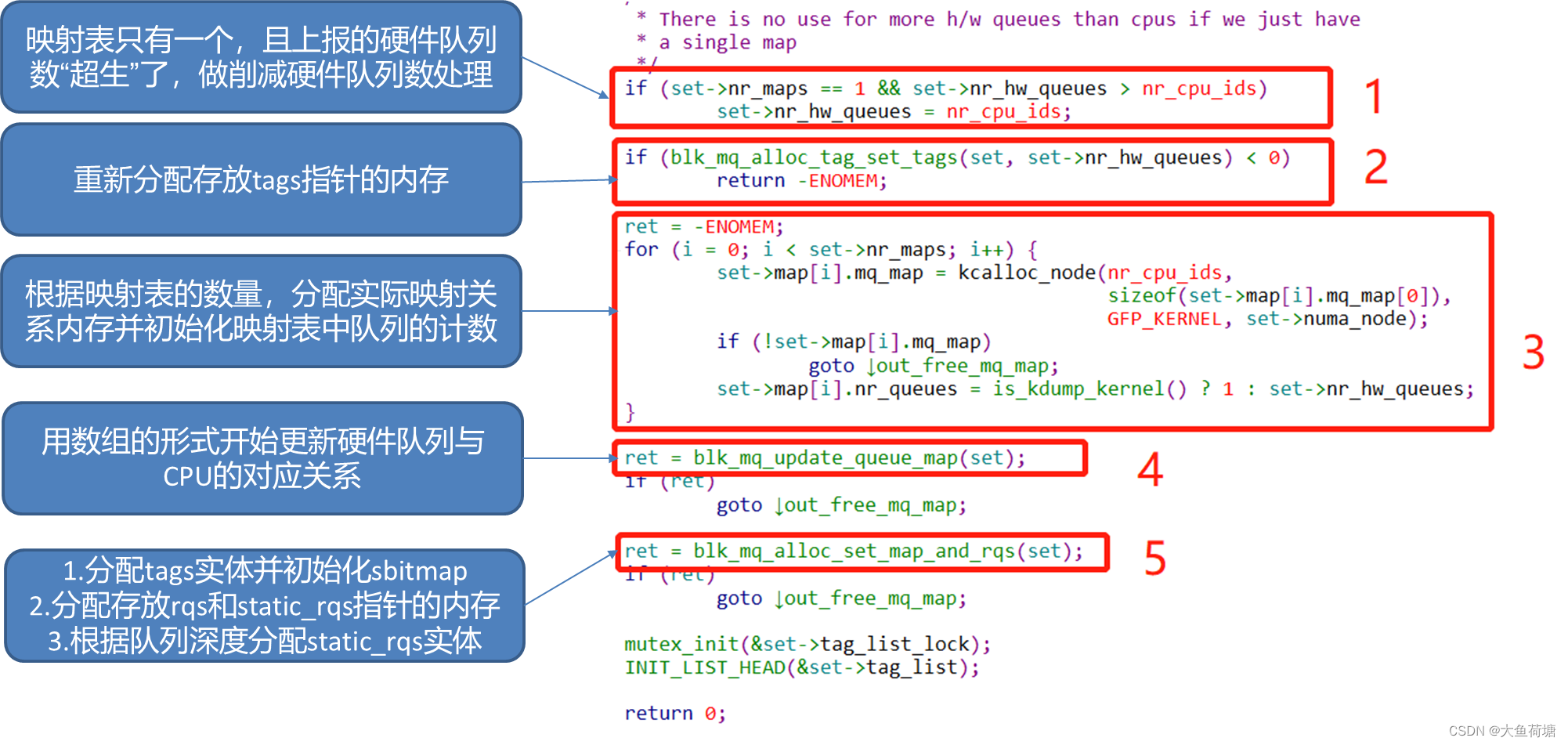

blk_mq_alloc_tag_set:

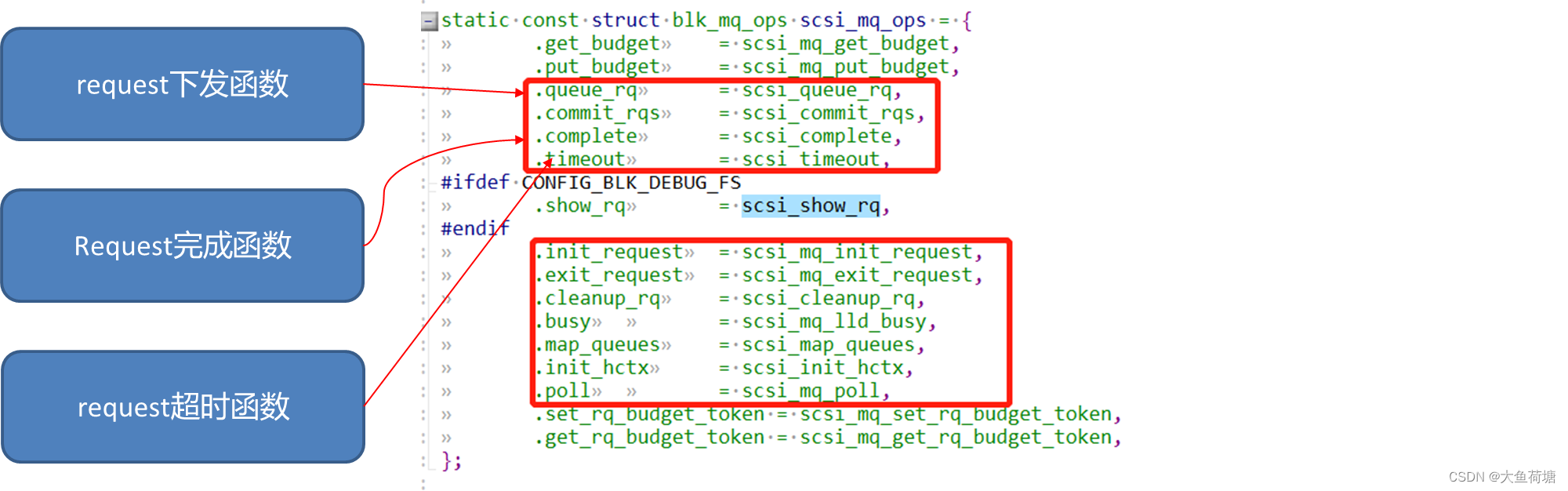

scsi_mq_ops包含的是scsi层与block层交互的函数：

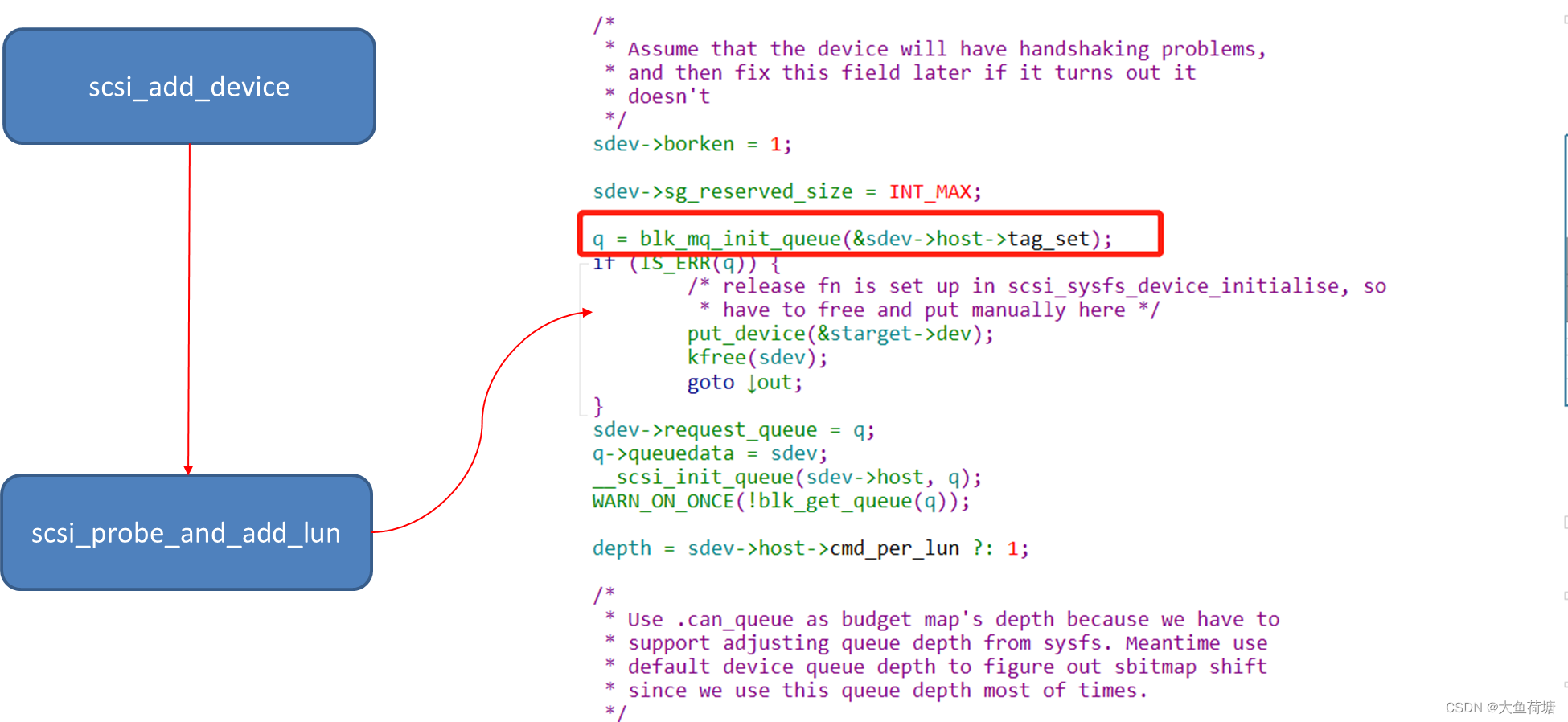

scsi_alloc_sdev,重点是blk_mq_init_queue函数:
blk_mq_init_queue实现对每一个scsi设备分配request_queue，软硬件队列之间，硬件队列和tags之间的相互链接，设置该scsi设备的请求超时时间。
