【计组】存储器

发布于:2023-01-10 ⋅ 阅读:(964) ⋅ 点赞:(0)

计算机组成原理归纳
1. 概述
2. 数的表示与计算
3. 存储器
4. 指令系统
5. 处理器
6. 总线
7. IO系统

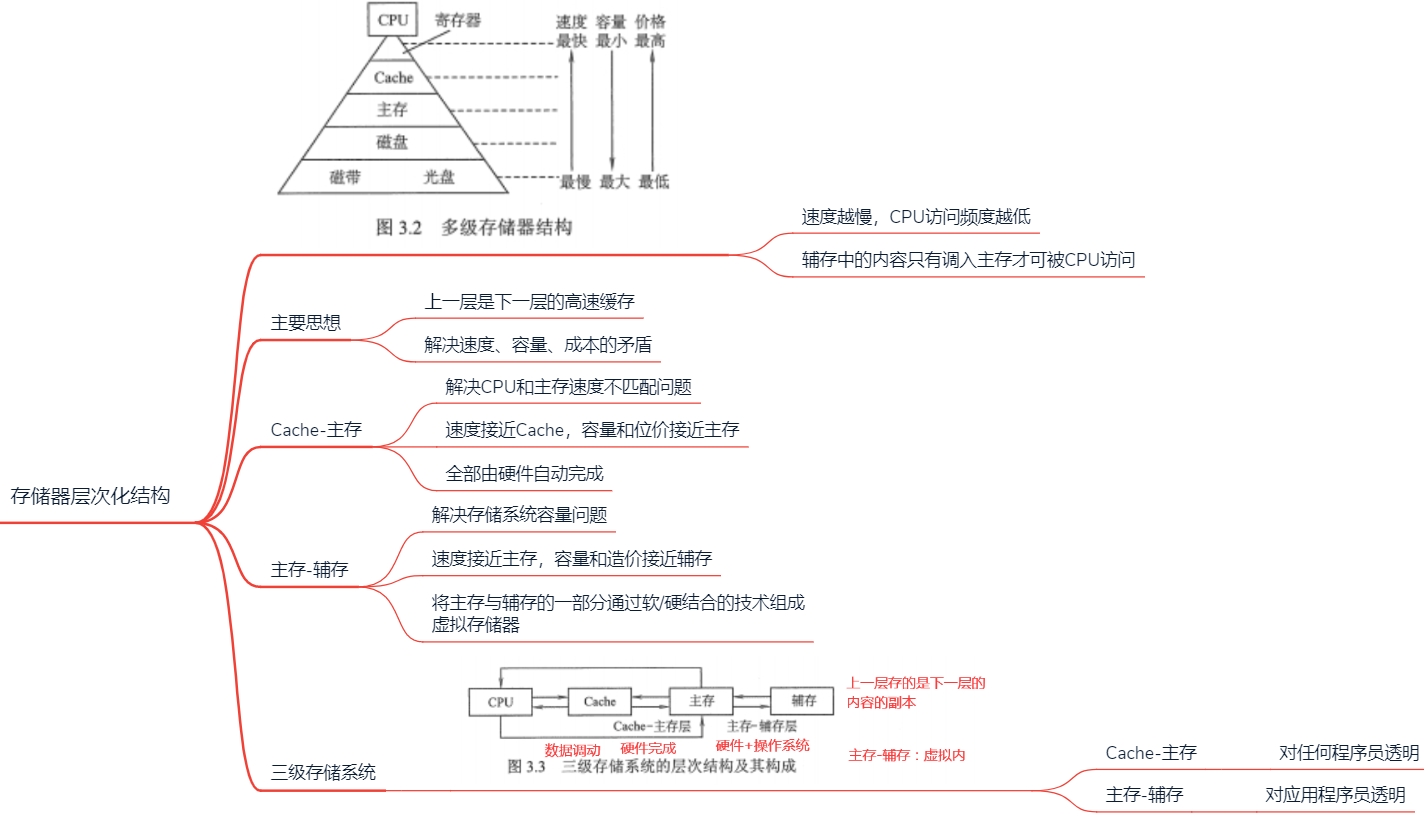

2.1 存储器层次化结构

在这里插入图片描述

2.2 存储器分类

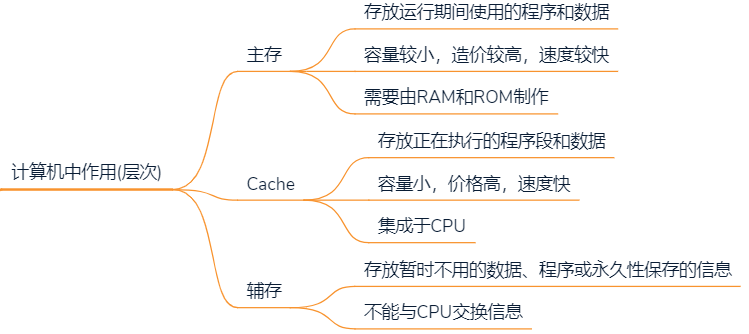

2.2.1 存储器在计算机中的作用

在这里插入图片描述

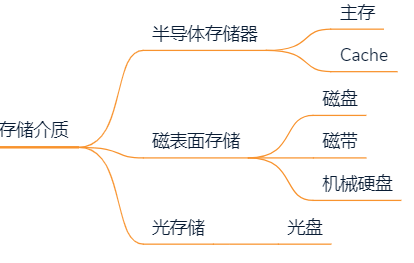

2.2.2 按存储介质分类

在这里插入图片描述

2.2.3 按存取方式分类

在这里插入图片描述

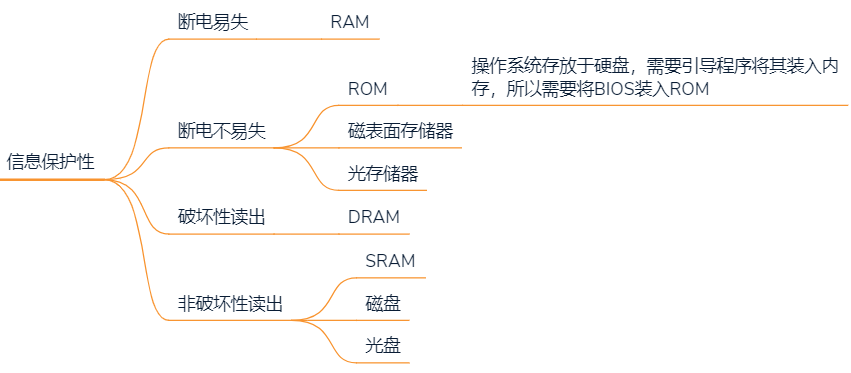

2.2.4 按信息保护性

在这里插入图片描述

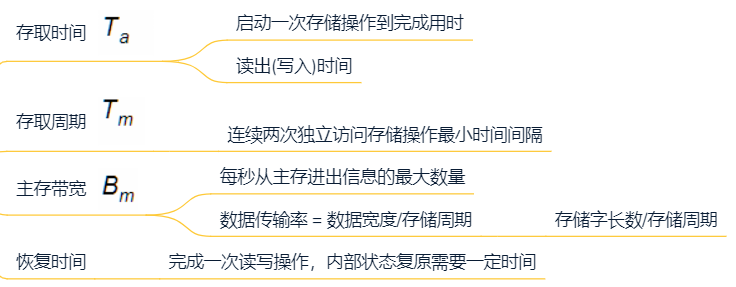

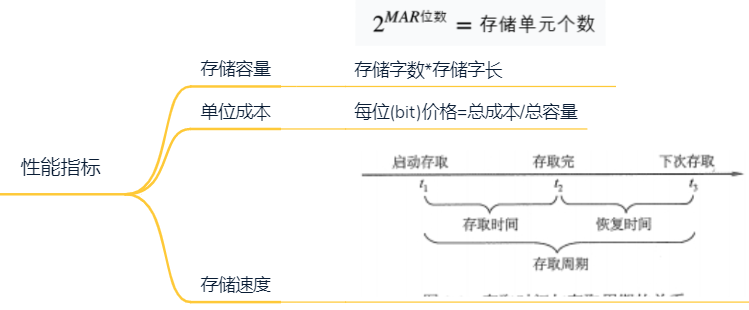

2.3 存储器性能指标

在这里插入图片描述
在这里插入图片描述

2.4 主存

2.4.1 半导体元件

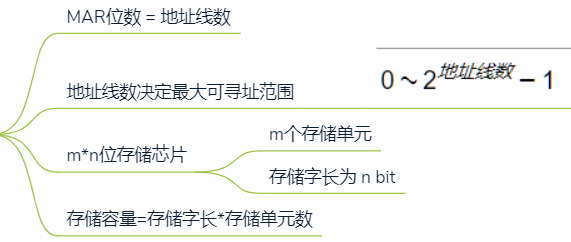

基本概念

在这里插入图片描述

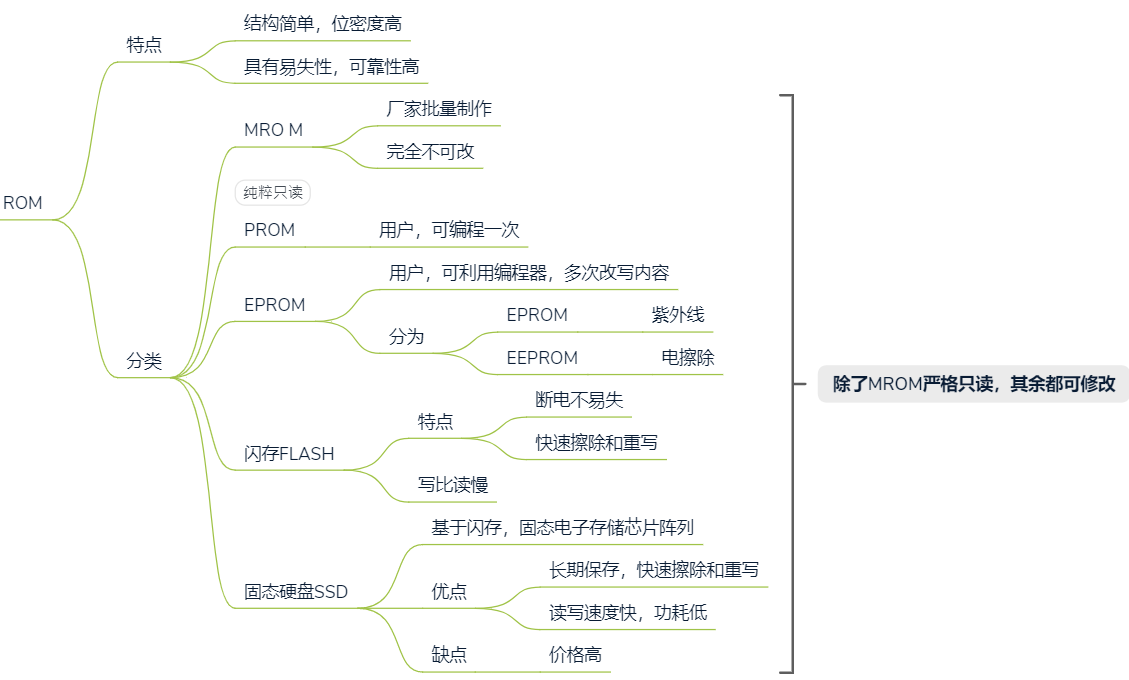

ROM

在这里插入图片描述

RAM

SRAM&DRAM都属于断电易失存储器

核心区别

存储元件的不同导致元件特性差异

在这里插入图片描述

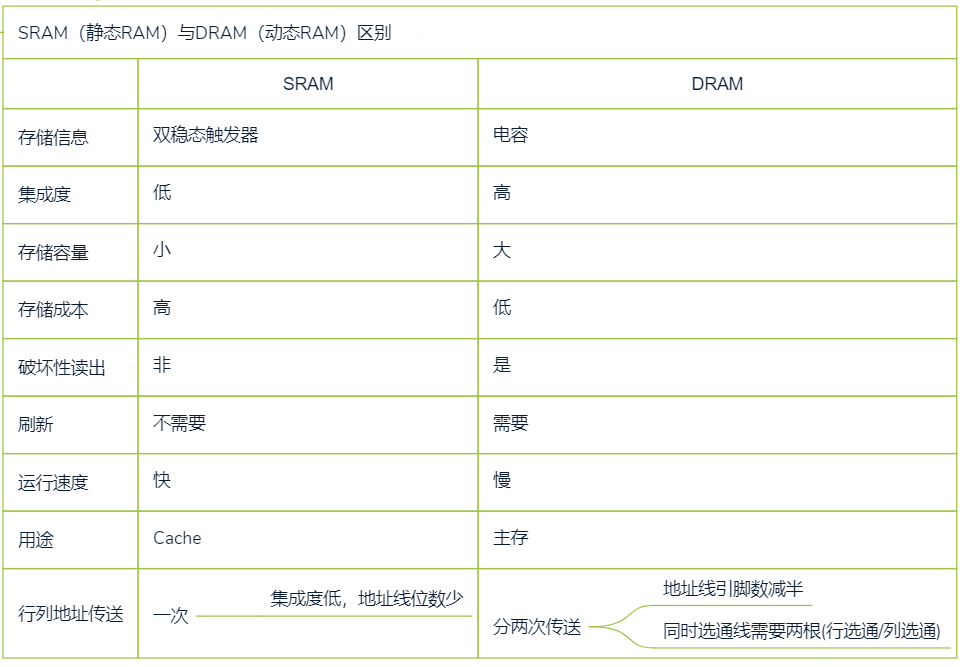

DRAM与SRAM对比

在这里插入图片描述

DRAM刷新

每次以行为单位刷新

仅需行地址
在这里插入图片描述

  • 行与列信号同时存在才能
  • 地址线复用,分时 传送行地址与列地址,地址线减半

刷新周期:2ms

由于电容中电荷只能维持2ms,需要通过刷新充电,每隔2ms需要把一行电容刷新一遍

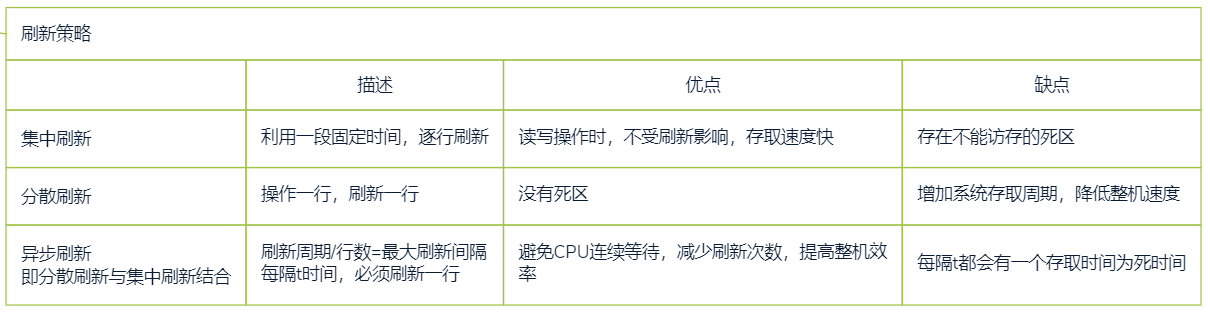

刷新方式

刷新一行:读出一行信息,重新写入,占一个读写周期

刷新由硬件支持,无需CPU参与
在这里插入图片描述

采用异步刷新,可实现“透明传输”

  • 在不需访存时间刷新(译码阶段)
  • 对于使用者,不增加存取周期,也不存在死时间

BIOS

主存由RAM和ROM组成,BIOS存储在ROM中

BIOS存储的是操作系统引导程序地址的部件,在计算机启动时,会将引导程序从硬盘载入到RAM,引导程序将操作系统从硬盘载入到RAM

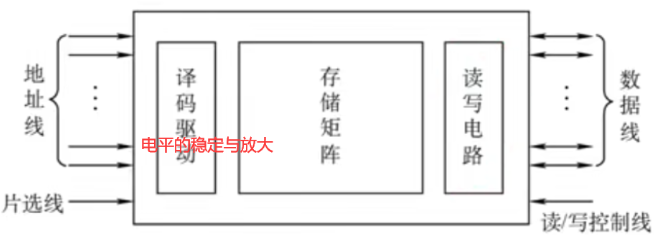

2.4.2 内存硬件组成

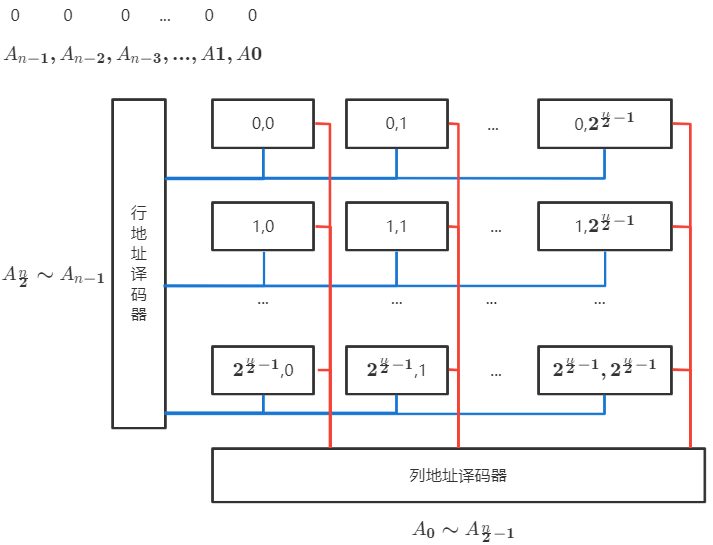

译码驱动电路

在这里插入图片描述
在这里插入图片描述

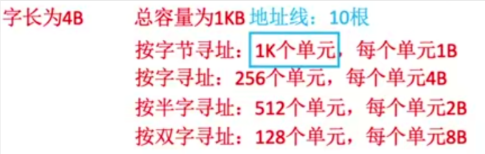

存储矩阵(存储体)

存储单元的组合方式

原理

存取周期=存储时间+恢复时间

CPU速度远大于主存速度,同时从存储器中取出多条指令,提高运行速度

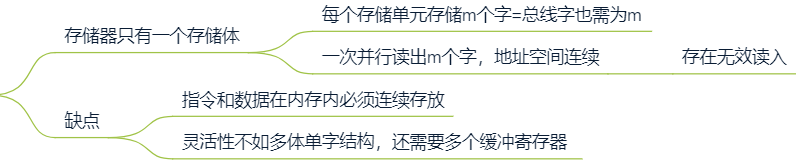

单体多字存储器

在这里插入图片描述

多体并行存储器

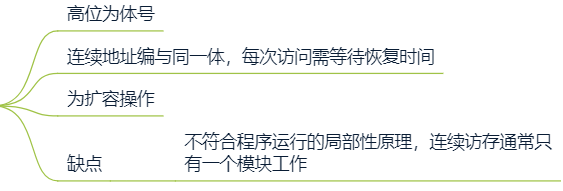

高位交叉编址

在这里插入图片描述

低位交叉编址

模 块 号 = 单 元 地 址 % 模 块 数 模块号=单元地址\%模块数 =%

连续地址编与不同体,连续访问跨体,不许等待

比单体多字更精准命中某个存储单元

采用流水线式并行读取,提高存储器带宽

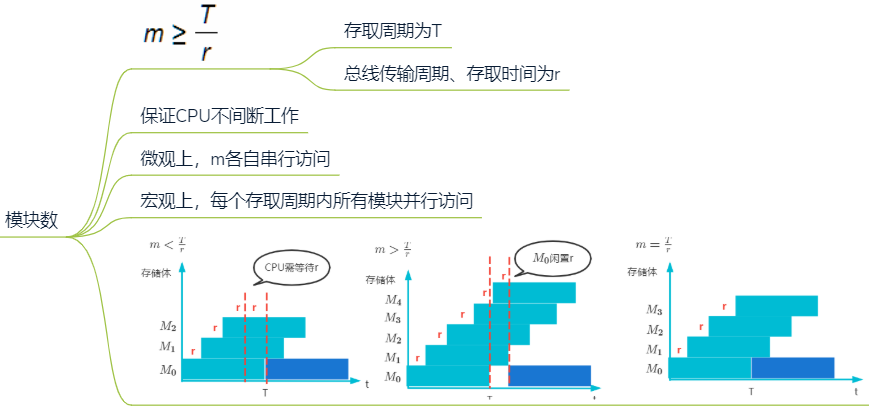

  • 模块数
    在这里插入图片描述

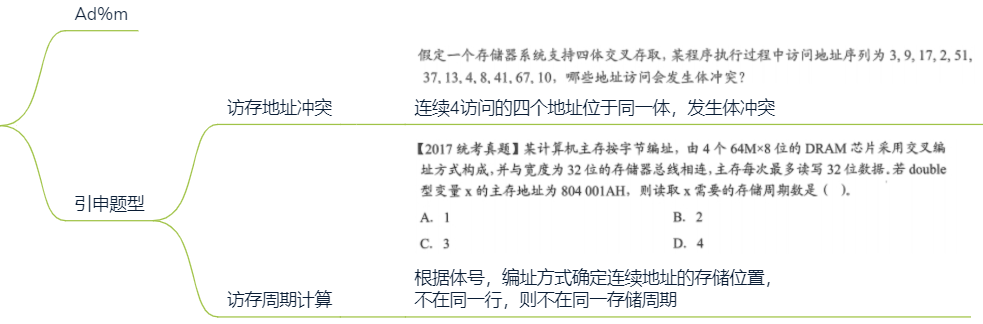

  • 存储体号计算
    在这里插入图片描述

  • 周期:连续两次相同操作的时间间隔

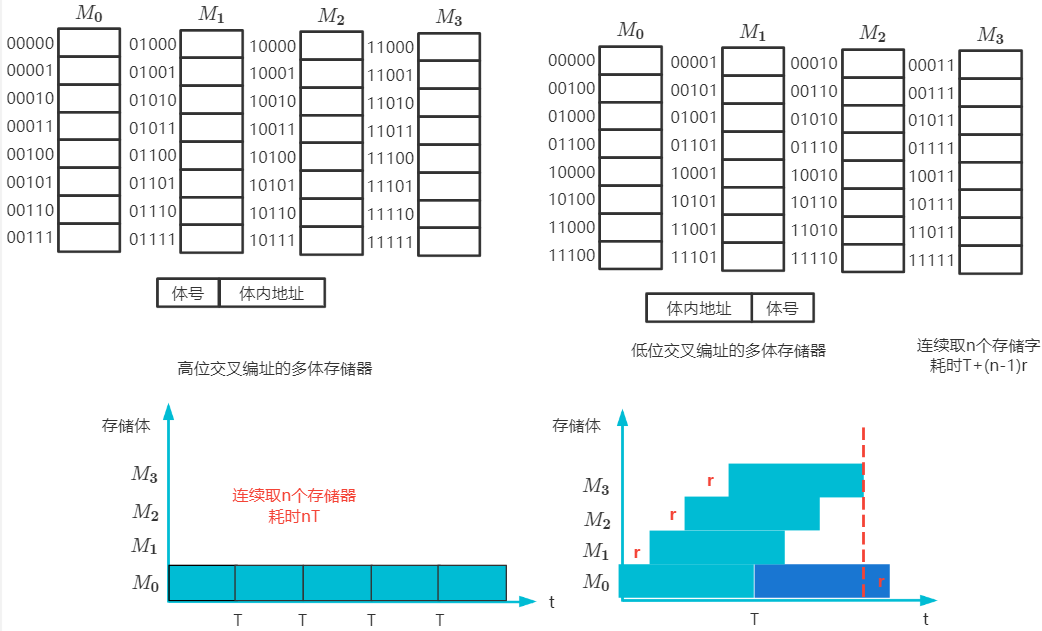

访存流水计算

每个存储体存取周期为T,存取时间为r,假设T=4r
连续访问:
00000
00001
00010
00011
00100
两种方式耗时

在这里插入图片描述

读写电路

每次读写一个存储器

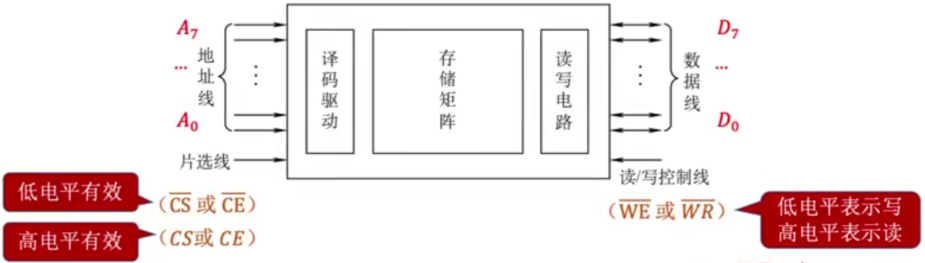

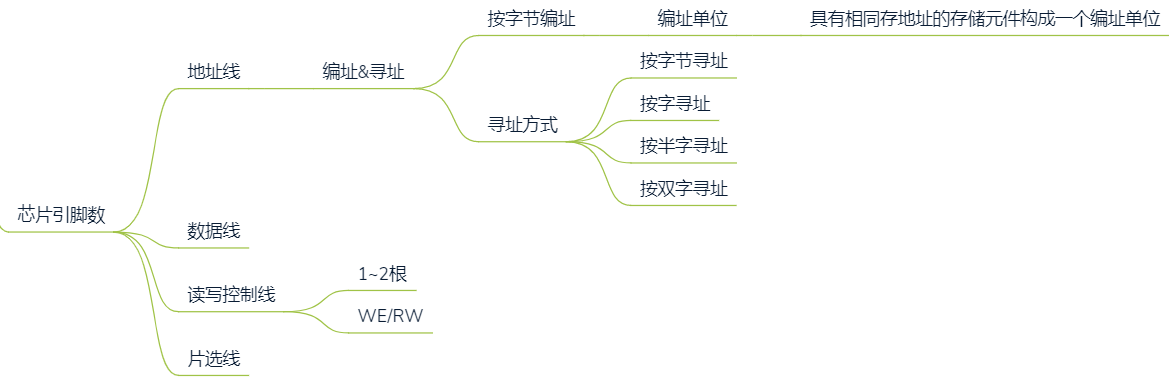

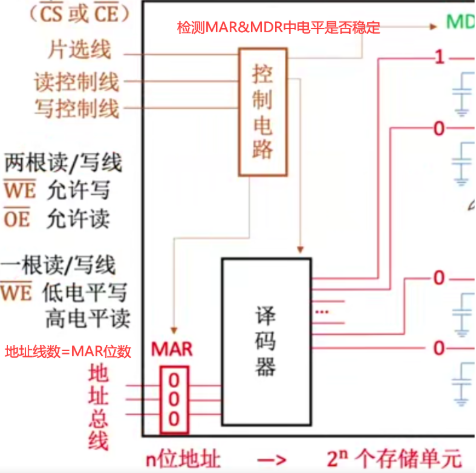

引脚

在这里插入图片描述
在这里插入图片描述

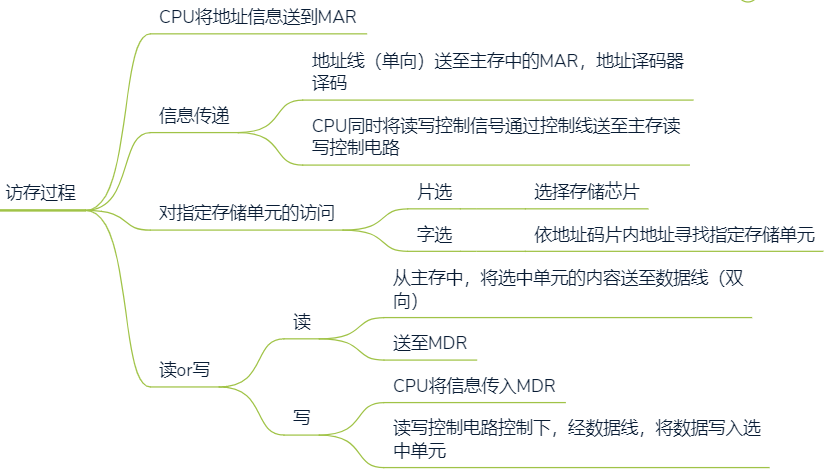

2.4.3 访存过程

在这里插入图片描述

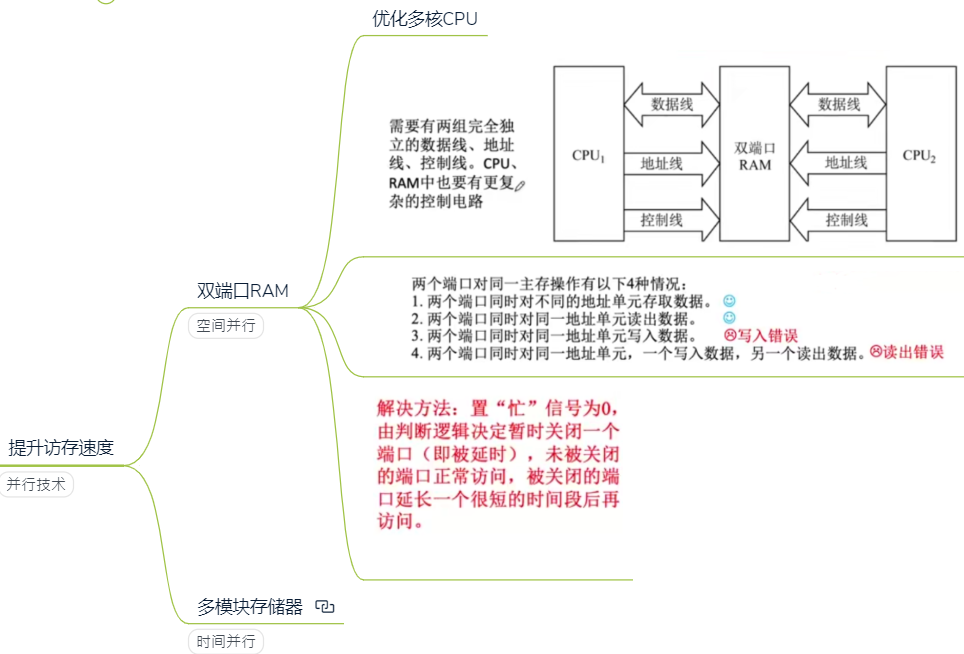

2.4.4 提升访存速度

在这里插入图片描述

2.5 CPU与主存连接

在这里插入图片描述

主存与CPU通过总线连接

  • 地址线数决定最大可寻址空间

  • 控制线指出总线周期类型(读/写 )

  • 数据总线数=可并行传输的bit数=MDR位数

    数 据 总 线 数 ∗ f = 数 据 传 输 率 数据总线数*f=数据传输率 线f=

2.5.1 连接方式

位扩展

计算机在 数 据 总 线 数 = 存 储 字 长 数据总线数=存储字长 线= 时,能更好发挥总线性能

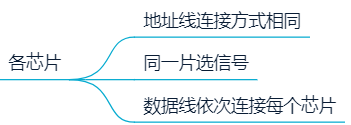

数据线位数与存储芯片数据位数不相等时,需要进行 位扩展

连接方式

在这里插入图片描述

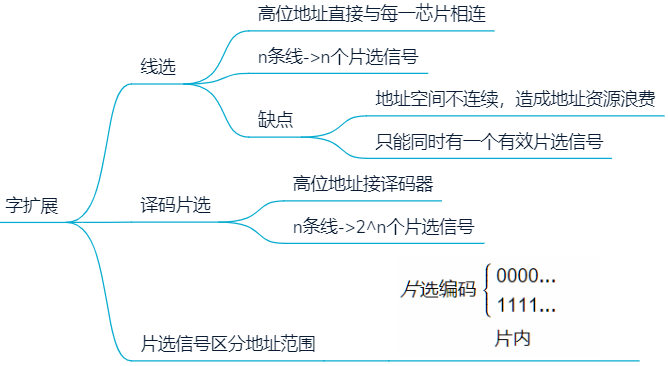

字扩展

扩充寻址空间范围

在这里插入图片描述

字位同时扩展

2.5.2 连接原则

合理选择芯片

芯片类型

  • ROM:存放系统程序,标准子程序,各类常数
  • RAM:用户编程

芯片数量

地址线连接

  • 低位:字选,芯片的片内逻辑完成
  • 高位:片选

数据线连接

存储芯片数据位位数=数据线总数

不等,则进行位扩展

读/写控制线

直接连接

片选线连接

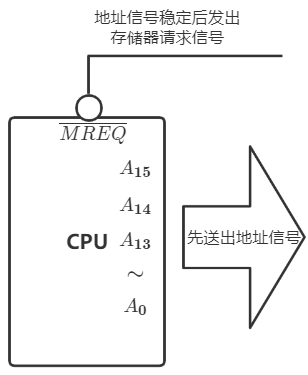

CPU访存控制信号 M R E Q ‾ \overline{MREQ} MREQ 为片选有效信号

CPU要求访存,才会选中存储芯片
在这里插入图片描述

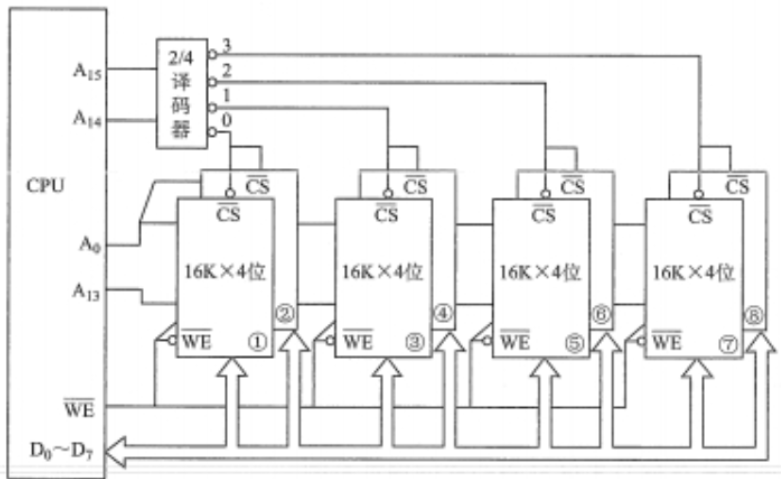

如:用一个 16 K × 4 16K\times 4 16K×4 位的Flash芯片组成一个 64 K × 8 64K\times 8 64K×8 位的半导体只读存储器,存储器按字编址

由于该存储芯片数据位数为 8 ,所以需要用 64 K 16 K × ( 8 4 − 1 ) = 4 \frac{64K}{16K}\times (\frac{8}{4}-1)=4 16K64K×(481)=4 片Flash芯片进行位扩展

该存储器的数据线数为 8 8 8 位,地址线数为 16 16 16 ,片内地址线数 14 14 14 ,剩余 2 2 2 为片选信号,即

A 0 ∼ A 13 A_{0}\sim A_{13} A0A13:片内地址

A 14 ∼ A 15 A_{14}\sim A_{15} A14A15 :片选地址
在这里插入图片描述

位扩展的一组芯片,共用同一组地址信号

2.6 Cache

2.6.1 理论依据:局部性原理

程序访问局部性原理包括时间局部性和空间局部性

时间局部性:在最近的未来要是用的信息,很可能是现在正在使用的信息(循环的存在)

空间局部性:在最近的的未来要用到的信息,很可能与现在正在使用的信息在存储空间上是邻近的,因为指令通常是顺序存放、顺序执行的,数据一般也是以数组、向量的形式存储在以

高速缓存技术就是利用程序访问的存储性原理,将程序中正在使用的部分放在一个高速,容量较小的Cache中,使CPU的访存操作大多数针对Cache进行,从而提高程序的执行速度

  • CPU和Cache以字节为单位进行数据交互

  • Cache 与主存交互以块为单位

  • 将主存中的某些数据块 复制 到Cache中,提高数据访问的速度

    Cache中保存的是主存中数据的副本

Cache块

CPU和主存分为大小相等的块

块内有多个存储单元

  • 块内地址 标记具体的存储单元地址
  • 块号 标记当前块地址

Cache块大小划分要适当

  • 过大:Cache行变少,命中率降低
  • 过小:Cache行过多,未命中需要话费更多时间从主存读块

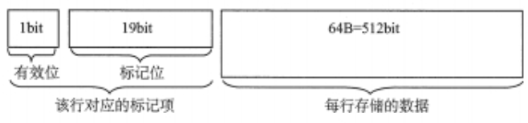

Cache总容量

Cache总容量=存储阵列总容量+数据块总容量

在这里插入图片描述

数据块总容量=数据块数*块大小

存储阵列总容量=映射表总容量=标记项位数*Cache块数

每个Cache块对应一个Cache标记项,用于标记相应Cache块的数据状态

  • 有效位:当前块的数据存放的是否为主存信息的副本
  • 标记位Tag:主存中块的编号
  • 一致性维护位:是否被修改
  • 替换算法控制位:Cache满时,替换算法

匹配Cache块,就是查找阵列的标记项是否符合要求
在这里插入图片描述


如:某存储系统中,主存容量是Cache容量的4096倍,Cache被分为64个块,当主存地址和Cache地址采用直接映射方式时,地址映射表的大小应为

4096 = 2 12 即 用 12 b i t 标 识 主 存 地 址 , 1 b i t 作 为 有 效 位 由 于 有 64 个 C a c h e 块 , 所 以 需 要 64 × 13 b i t \begin{aligned} &4096=2^{12}即用12bit标识主存地址,1bit作为有效位\\ &由于有64个Cache块,所以需要64\times 13bit \end{aligned} 4096=21212bit1bit64Cache64×13bit

将指令Cache与数据Cache分离

取指和区数分别在不同的Cache中寻找,指令流水线中取指部分和取数部分可以很好地避免冲突,减少了指令流水线的冲突

允许CPU在同一存储周期内取指令和数据,保证不同的指令同时访存

Cache取指缺失,处理过程

  • PC恢复当前指令值
  • 对主存进行读操作
  • 将读入的指令写入Cache中,更改有效位和标记位
  • 重新执行当前指令

访存思路

Cache命中:将访存地址变为Cache地址,直接对Cache进行读操作,访存结束

未命中,则访存

  1. 将访存字所在的块一次性调入Cache
  2. 若Cache满,则使用 替换算法 ,不管哪种替换算法,都是对数据所在块操作

命中率

访存过程,Cache地址匹配后,主存地址匹配,即Cache命中

命中率H:CPU欲访问的信息已在Cache中的比率

缺失率(未命中):M=1-H

Cache——主存 系统的平均访问时间: t = H t c + ( 1 − H ) ( t c + t m ) t = Ht_c+(1-H)(t_c+t_m) t=Htc+(1H)(tc+tm)

  • 先访问Cache,若Cache未命中再访问主存

t = H t c + ( 1 − H ) t m t = Ht_c+(1-H)t_m t=Htc+(1H)tm

  • 同时访问Cache和主存,若Cache命中则停止访问主存

2.6.2 Cache主存映射关系

地址映射:把存放在主存中的信息按照某种规则装入Cache

全相联映射

地址划分

区分Cache地址与主存地址:主存地址去掉主存标记为Cache地址

主 存 块 号 = 二 进 制 地 址 % 块 大 小 C a c h e 块 与 主 存 块 映 射 : 随 便 主存块号=二进制地址\%块大小\\ Cache块与主存块映射:随便 =%Cache便
在这里插入图片描述

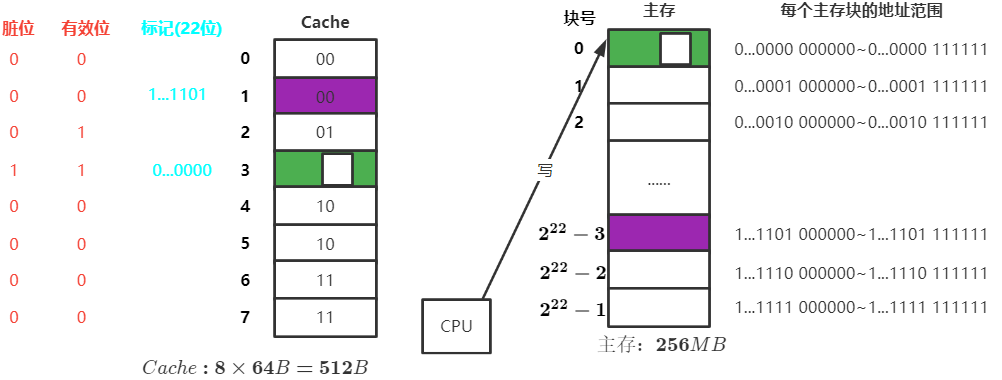

假设某个计算机的主存地址空间有256MB,按字节编址,其数据Cache有8个Cache块,块大小为64B

256 M B = 2 28 B , 主 存 地 址 28 位 256MB=2^{28}B,主存地址28位 256MB=228B,28 ,其中一个块 64 = 2 6 64=2^{6} 64=26 字节,需要6bit块内地址表示,主存地址的剩余22位为主存地址

访存过程

在这里插入图片描述

  1. CPU访问主存地址 1...1101 001110
  2. 主存地址的前22位为主存地址,对比 Cache标记阵列主存地址(标记项) 是否为 1...1101
  3. 若标记匹配且有 有效位=1 ,则 Cache命中 ,访问该Cache块中块内地址为 001110 的存储单元
  4. Cache未命中有效位=0 ,则正常访问
优点

Cache存储空间利用率充分

缺点
  • 标记速度慢,成本高
  • 查找 标记 最慢

直接映射

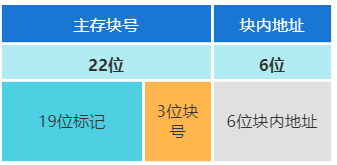

主存地址格式

主存块号 的末尾几位作为 Cache行号 ,即 i 号Cache块只能保存主存块号后几位为 i 的主存块数据

主 存 块 号 = 主 存 地 址 % 块 大 小 C a c h e 块 号 = 主 存 块 号 % C a c h e 总 块 数 \begin{aligned} &主存块号=主存地址\%块大小\\ &Cache块号=主存块号 \%Cache总块数 \end{aligned} =%Cache=%Cache

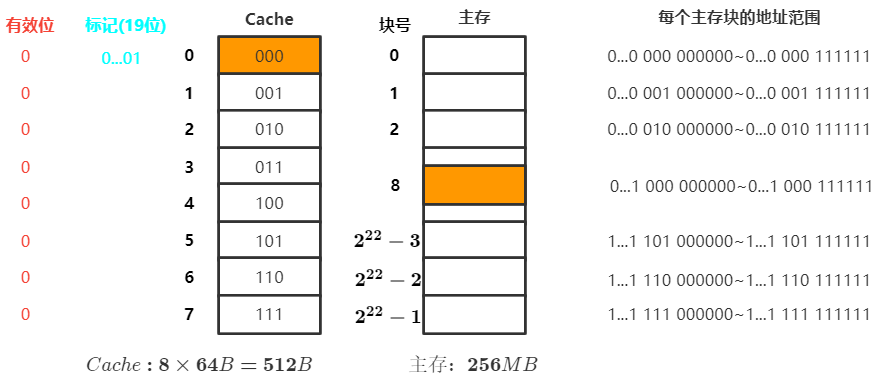

在这里插入图片描述

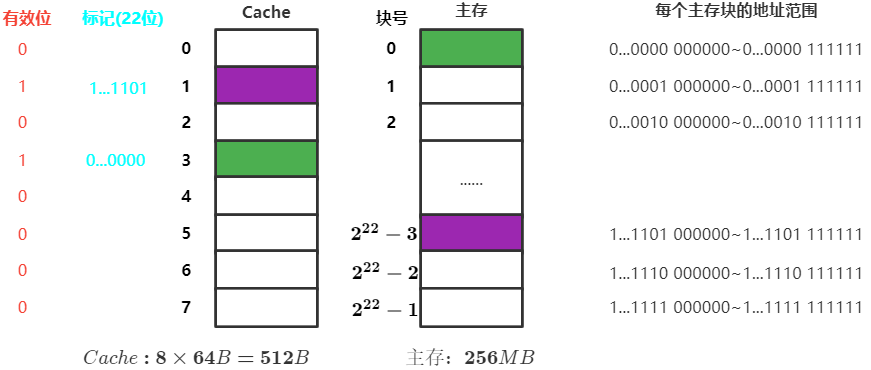

假设某个计算机的主存地址空间有256MB,按字节编址,其数据Cache有8个Cache块,块大小为64B

采用直接映射,, 256 M B = 2 28 B , 主 存 地 址 共 28 位 256MB=2^{28}B,主存地址共28位 256MB=228B,28 ,其中Cache有 8 = 2 3 8=2^3 8=23 个块,所以块号占3位,一块有 64 = 2 6 64=2^{6} 64=26 字节,需要6位块内地址表示,主存地址的剩余19位为主存地址

访存过程

在这里插入图片描述

  1. CPU访问地址 0...01 000 001110
  2. 根据主存块号的后3位确定Cache行
  3. 主存块号的前19位 与Cache 标记 匹配且 有效为=1 ,则 Cache命中 ,访问块内地址为 001110 的单元
  4. Cache未命中有效为=1 ,则正常访问主存
优点

查找速度快,只需对比一个标记

缺点

主存块只能放到固定的Cache位置,造成空间浪费,命中率降低

组相联映射

主存地址格式

n路组相联,每n块为一组,属于同一组的主存块在Cache中该组的n块随便放

主 存 块 号 = 主 存 地 址 % 块 大 小 C a c h e 块 号 = 主 存 块 号 % 分 组 数 主存块号=主存地址\%块大小\\ Cache块号=主存块号\%分组数 =%Cache=%

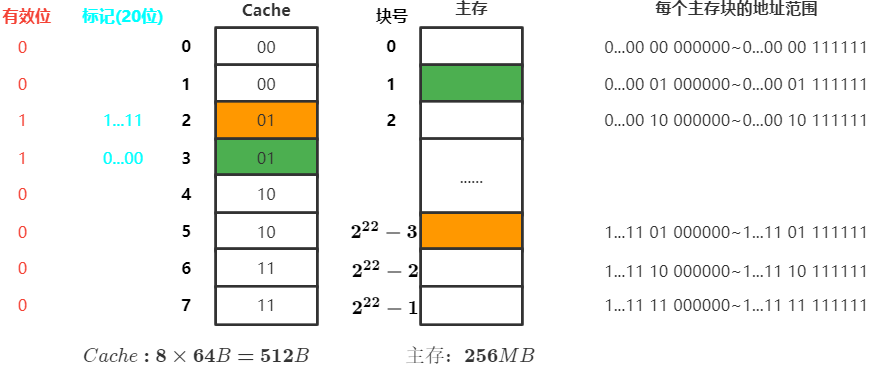

在这里插入图片描述

假设某个计算机的主存地址空间有256MB,按字节编址,其数据Cache有8个Cache块,块大小为64B,采用组相联系映射,分为4组

256 M B = 2 28 B , 主 存 地 址 共 28 位 256MB=2^{28}B,主存地址共28位 256MB=228B,28 ,分为 2 2 = 4 2^2=4 22=4 个组,所以组号占2位,有 8 = 2 3 8=2^3 8=23 个块,一块有 64 = 2 6 64=2^{6} 64=26 字节,需要6位块内地址表示,主存地址的剩余20位为主存地址

访存过程

在这里插入图片描述

  1. 根据 主存块号的后2位 确定所属 分组号
  2. 若主存块号的前20位与分组内的某个标记匹配且 有效位=1,则 Cache命中 ,访问
  3. Cache未命中有效位=0 ,则正常访问主存

对比

三种映射方式中,直接映射的每个主存块只能映射到Cache中的某一固定行;全相联映射可以映射到所有Cache行;N路组相联映射可以映射到N行。

  1. 直接映射的命中率最低,全相联映射的命中率最高
  2. 直接映射的判断开销最小、所需时间最短;全相联映射的判断开销最大、所需时间最长
  3. 直接映射标记所占额外空间最小;全相联映射标记所占的额外空间开销最大

2.6.3 Cache替换算法

替换条件

直接映射无需考虑替换算法

全相联映射:Cache满

组相联映射:分组满

替换算法

随机算法(RAND)

实现简单,但为依据程序访问的局部性原理,所以会造成Cache命中率较低

先进先出算法(FIFO)

若Cache已满,则替换最先被调入Cache的块

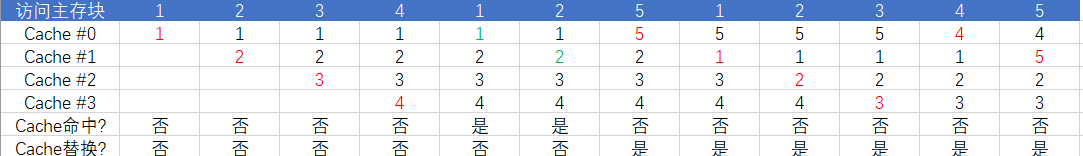

假设共有4个Cache块,初始整个Cache为空。采用全相联映射,依次访问主存块 (1,2,3,4,1,2,5,1,2,3,4,5)
在这里插入图片描述

优点:

  • 实现简单

缺点:

没有考虑局部性原理,最先被调入Cache的块也有 可能被频繁访问

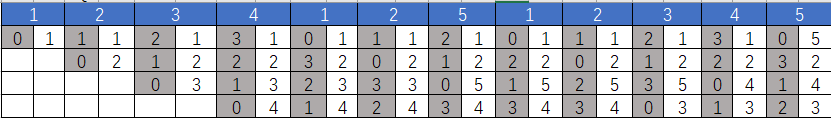

最近最少使用算法(LRU)
  1. 命中时,所命中块的计数器清零,比其低的计数器加1,其余不变
  2. 未命中且还有空闲块时,新装入的块计数器置0,其余全加1,
  3. 未命中且无空闲块时,计数器值最大的块被淘汰,新装入的块计数器置0,其余块计数器加1

C a c h e 块 的 总 数 = 2 n Cache块的总数=2^n Cache=2n ,则计数器只需n位

在这里插入图片描述

优点:

  • 基于局部性原理,近期被访问过的主存块,在不久的将来很可能被再次访问,淘汰最近最久未被使用的块是合理的

被频繁访问的主存数量>Cache块数,可能发生抖动现象

最不经常使用算法(LFU)

为每一个Cache块设置一个 计数器 ,用于记录每个Cache块被访问过几次。当Cache满后,替换 计数器最小的 。新调入的块计数器=0,之后每被访问一次,计数器+1

缺点:曾经经常被访问的不一定将来经常被访问,不符合局部性原理

2.6.4 Cache写策略

Cache写命中

写回法(写直达)

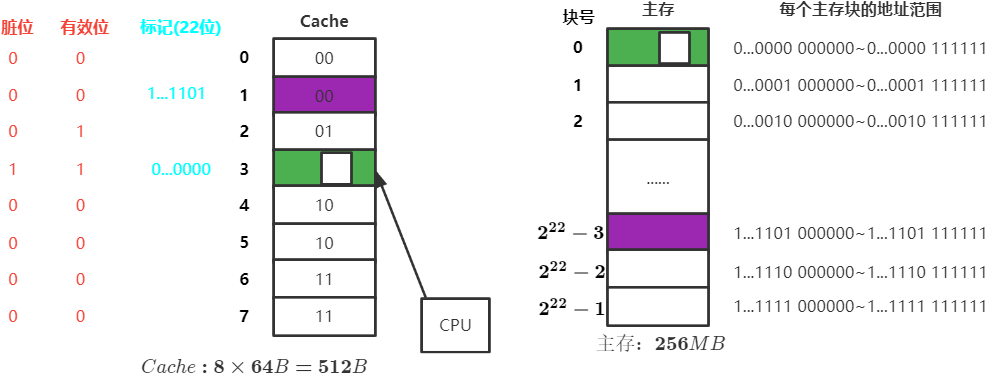

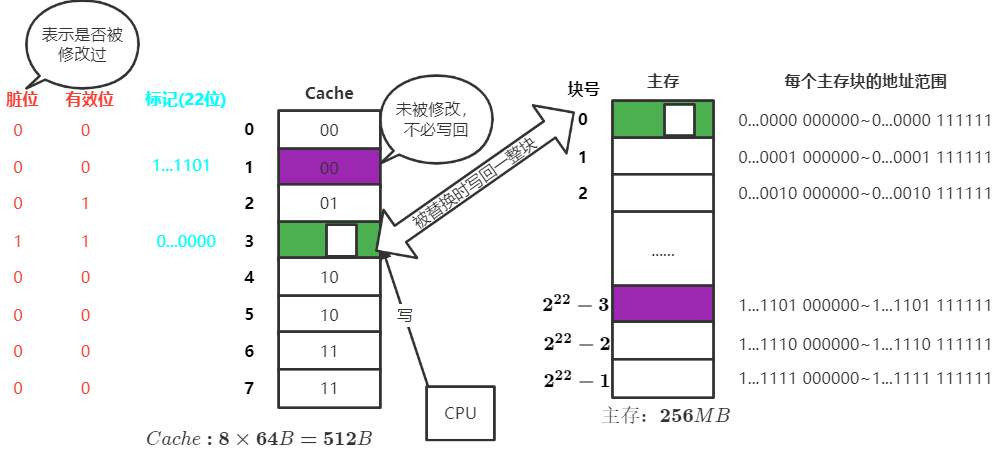

当CPU对Cache写命中时,只修改Cache的内容,而不立即写入主存,只有此块被换出时才写回主存

减少了访存次数,但存在数据不一致的隐患

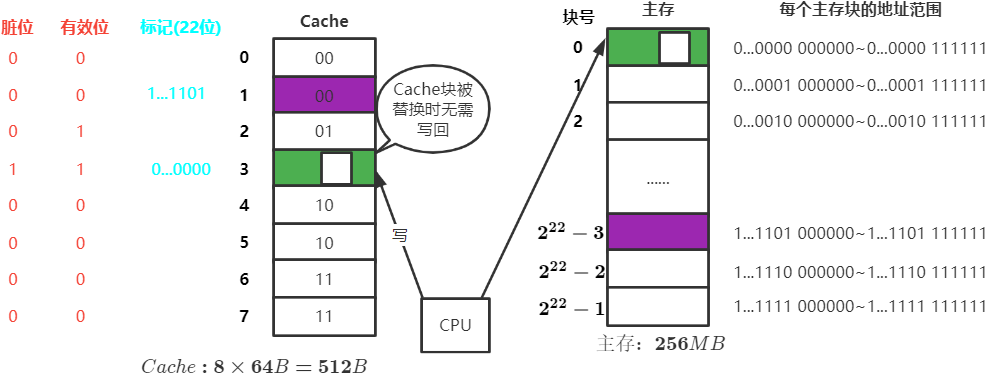

在这里插入图片描述

适用于Cache替换不频繁的情况

全写法(写直通法)

当CPU对Cache写命中时,必须把数据同时写入Cache和主存,一般使用写缓冲

增加了访存次数,但能保证数据一致性
在这里插入图片描述

适用于Cache块频繁换进换出的情况

Cache写不命中

非写分配法

当CPU对Cache写不命中时,只写入内存,不调入Cache,搭配 全写法 使用

全写法:当CPU对Cache写命中时,必须把数据同时写入Cache和主存

在这里插入图片描述

写分配法

当CPU对Cache写不命中时,把主存中的块调入Cache,在Cache中修改,搭配 写回法 使用

写回法:当CPU对 Cache写命中时,只修改Cache的内容,只有当此块被换出Cache时才写回主存

在这里插入图片描述
