详解Transformer（Attention Is All You Need）

简介

Attention机制由Bengio团队于2014年提出，并广泛应用于深度学习的各个领域。然而真正使其广泛应用是在2018年谷歌团队提出了BETR算法，其在NLP的$11$项任务中取得了惊人的效果，而BETR算法的核心就是Transformer机制。

论文地址： https://arxiv.org/abs/1706.03762?amp=1

源码地址： https://github.com/jadore801120/attention-is-all-you-need-pytorch

核心思想：

Transformer中抛弃了传统的CNN和RNN，整个网络结构完全是由Attention机制组成。更准确地讲，Transformer由且仅由self-Attenion和Feed Forward Neural Network组成。一个基于Transformer的可训练的神经网络可以通过堆叠Transformer的形式进行搭建，作者的实验是通过搭建编码器和解码器各$6$层，总共$12$层的Encoder-Decoder，并在机器翻译中取得了BLEU值得新高。

原文中，对Transformer的定义为：

Transformer is the first transduction model relying entirely on self-attention to compute representations of its input and output without using sequence aligned RNNs or convolution.

Transformer详解

1. 从整体看Transformer结构

作者论文中是在machine translation中对Transformer进行介绍的，在这里我也从这个领域进行介绍。

首先， 我们可以将整个Transformer视为一个黑盒子，那么我们的输入就是一种语言，输出就是另一种语言，如下图。

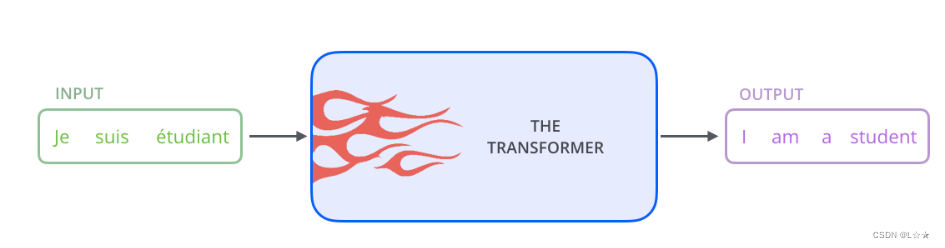

视为黑盒子的Transformer

打开黑盒子，我们可以看到一个编码器和一个解码器，以及他们中间的连接

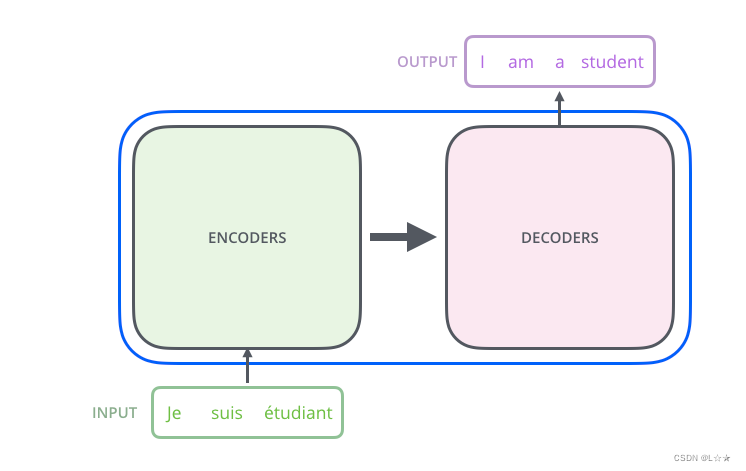

编码器-解码器结构

继续看编码器和解码器，就会发现编码器由$6$个编码block组成，解码器同样由$6$个解码block组成。

Transformer的Encoder和Decoder均由6个block组成

编码器的结构都是相同的（但他们不共享权重）。每一个被分解成两个子层——Self-Attention 和 Feed Forward Neural Network 。

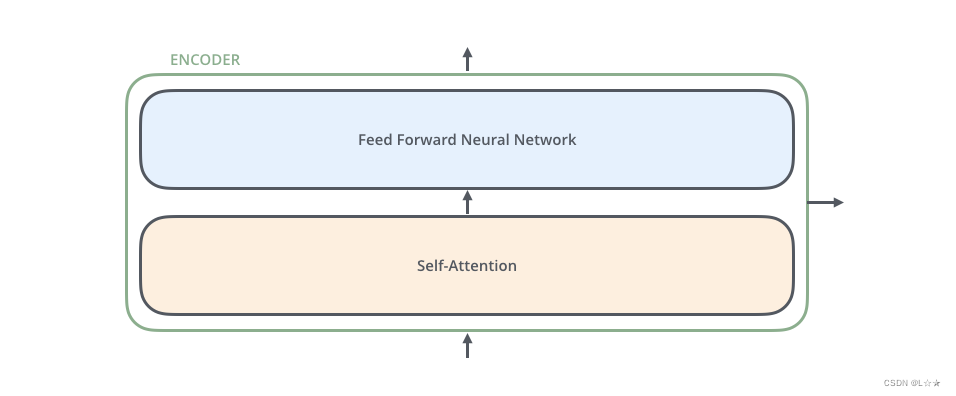

编码器由Self-Attention和Feed Forward Neural Network组成

解码器包含编码器的两个结构，同时两者之间还有一个 Encoder-Decoder Attention结构，也被称为 Cross-Attention结构

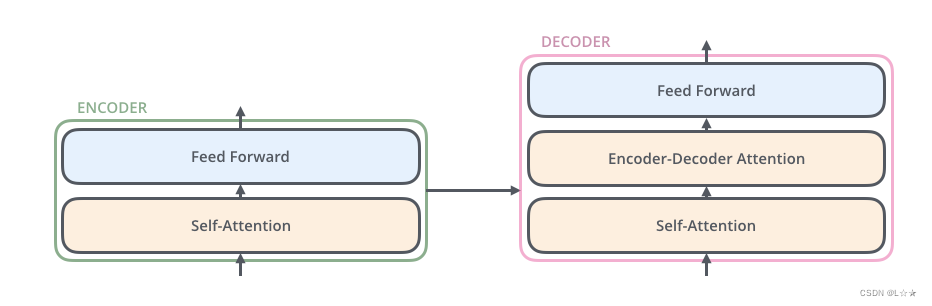

解码器由Self-Attention、Encoder-Decoder Attention（Cross Attention）和Feed Forward Neural Network组成

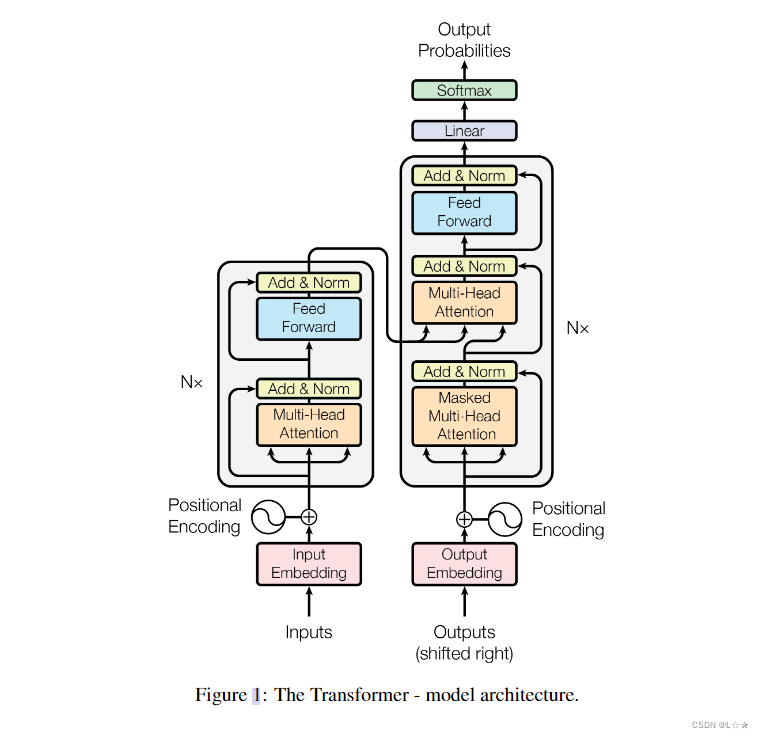

因此整体来看，网络结构则如下所示：

2. 输入编码

讲完Transformer的主要组件模型后，就详细的从输入部分开始逐个解析。

跟正常的NLP算法相同，首先是通过Word2Vec等嵌入方法，将输入的语料转换为特征向量，原文中使用的词嵌入的维度为$d_{model}=512$。

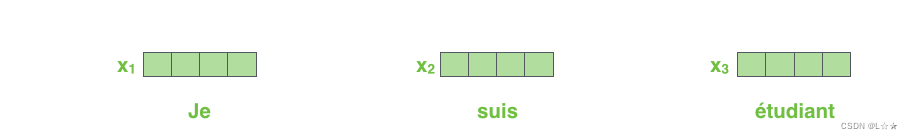

单词的输入编码。每个单词都被编码为512的特征向量

嵌入（embedding） 只发生在最底层的编码器block中，编码器其余block的输入是其正下面的block的输出。不过相同的是，他们都是接到一个长度为$512$的特征向量。

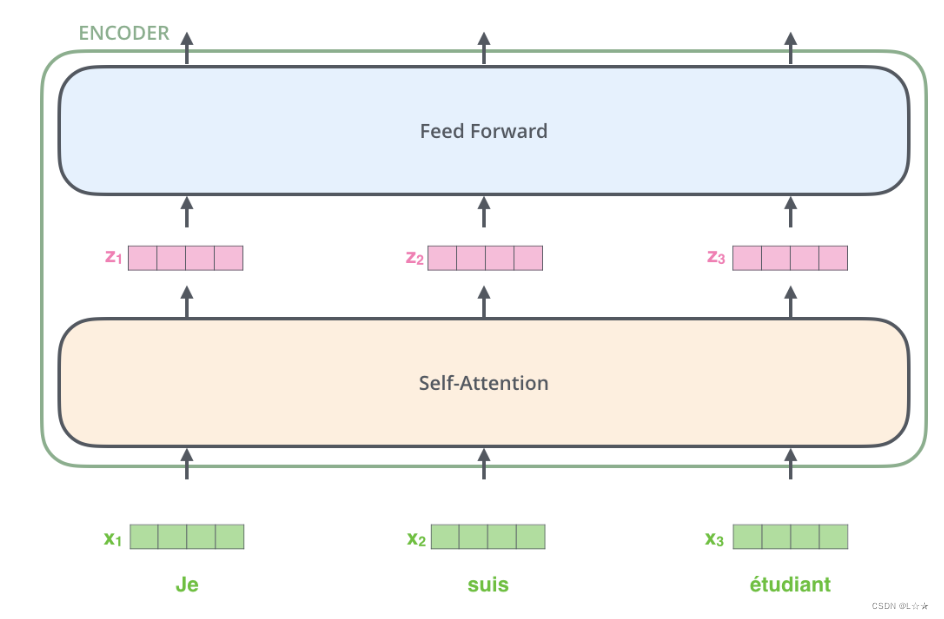

输入编码作为一个tensor输入到Encoder中

3. Self-Attention

宏观理解

Self-Attention是Transformer最核心的内容之一。可能大家很多人感觉这个词很熟悉，但其实对我个人而言，在接触到Transformer之前并没有接触过这个概念。所以我首先从宏观角度来解释一下什么是Self-Attention。

比如说，我们要翻译下面这个句子

The animal didn't cross the street because it was too tired.

上面的it指的是什么呢？是animal还是street呢？

这对我们人而言是个很简单的问题，但是对于机器或者算法来说就并不是那么简单了。

当模型在处理it的时候，Self-Attention会将it与animal关联起来。

整体来看就是：当模型在处理每个词（输入序列中每个位置）时，Self-Attention使得其可以查看输入序列中的其他位置，以助于为这个词寻找更好的编码。

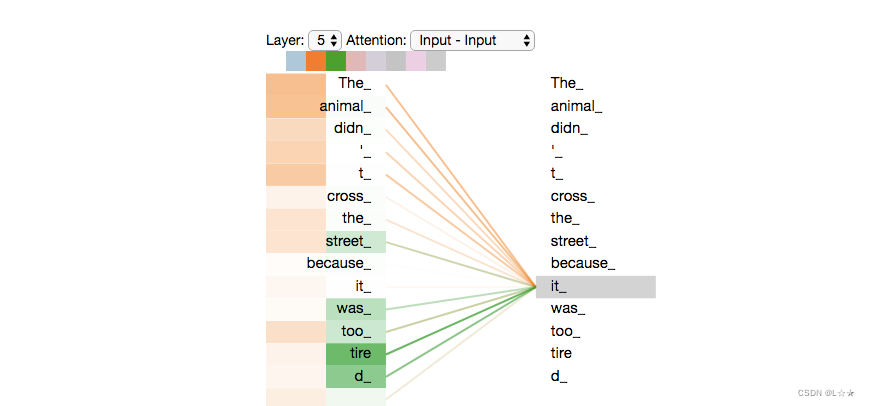

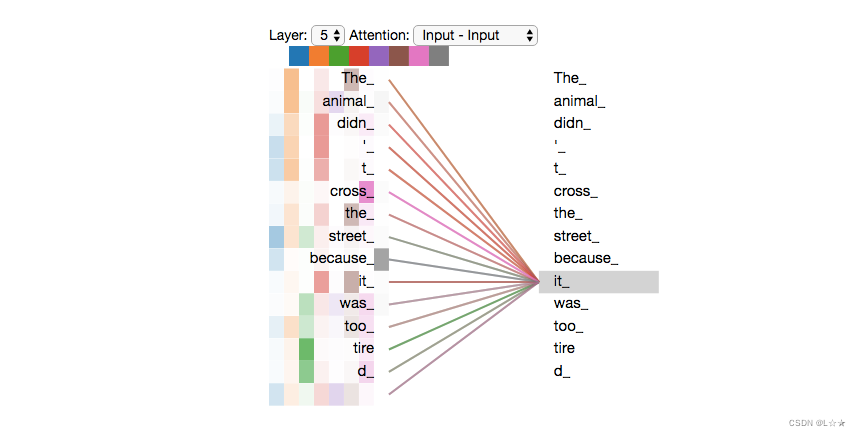

Attention示例：当我们在编码器的5号block（最顶端的block）中对“it”进行编码时，“Self-Attention”机制将“The Animal”与其进行关联，并且将“The Animal”的一部分特征赋予“it”

细节阐述

我在这里先简化一下Self-Attention的计算，先用向量的方式来进行计算，后续再使用更复杂的矩阵的方式进行计算。

向量计算Self-Attention

计算Self-Attention的步骤：

（1） 首先使用每个输入向量$X$（在上述例子中是每个词进行编码后的特征向量）乘以三个不同的权重矩阵$W^Q,W^K,W^V$，创建三个向量—— Query向量（ $q$ ），Key向量（ $k$ ）和Value向量（ $v$ ）。

其中，

$q,k,v$向量——长度均为$64$，

$W^Q,W^K,W^V$向量——均为$512\times 64$。

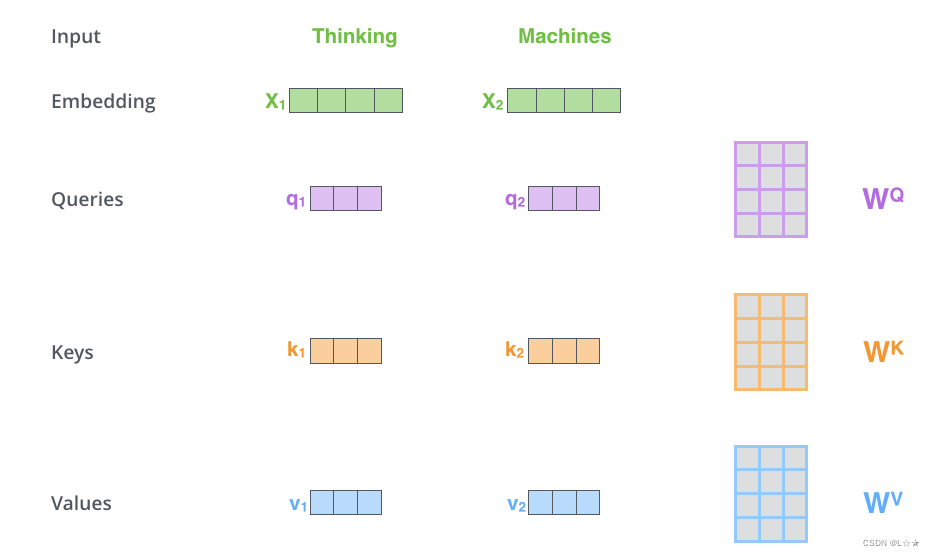

Q、K、V计算示意图

（2） 为每一个词向量$X$计算一个$score$，其计算方式如下：

$$score=q\cdot k$$

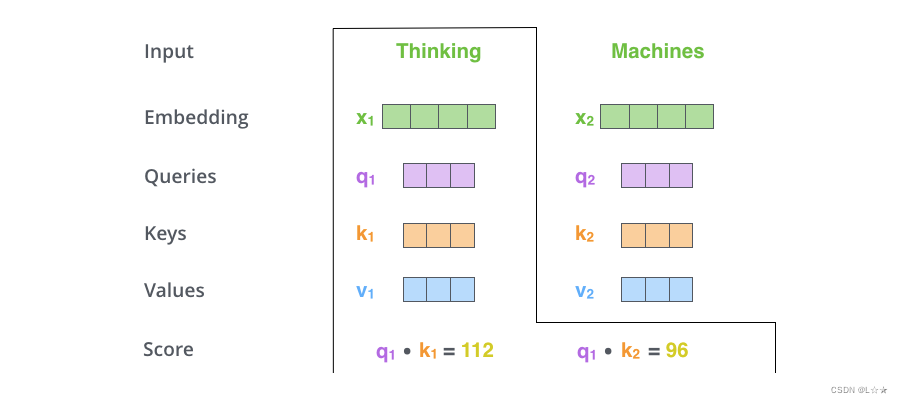

score计算示意图

（3） 将$score$除以$\sqrt{d_k}$，即进行计算：$\frac{score}{\sqrt{d_k}}$。这使得在训练过程中梯度更加稳定。

其中，

$d_k$——词向量$k$隐藏层的维度，在论文中是$64$。

（4） 对上述结果进行$softmax$，即进行归一化操作。

（5） $softmax$的结果点乘向量$v$，得到加权后的每个输入向量的评分$v$

这一步的作用：保持我们关注词向量的特征，并且消除不关注词向量的特征（如将其乘以$0.0001$这样一个极小的值）

（6） 对上述结果求和，这样就得到了Self-Attention中一个单词的输出。

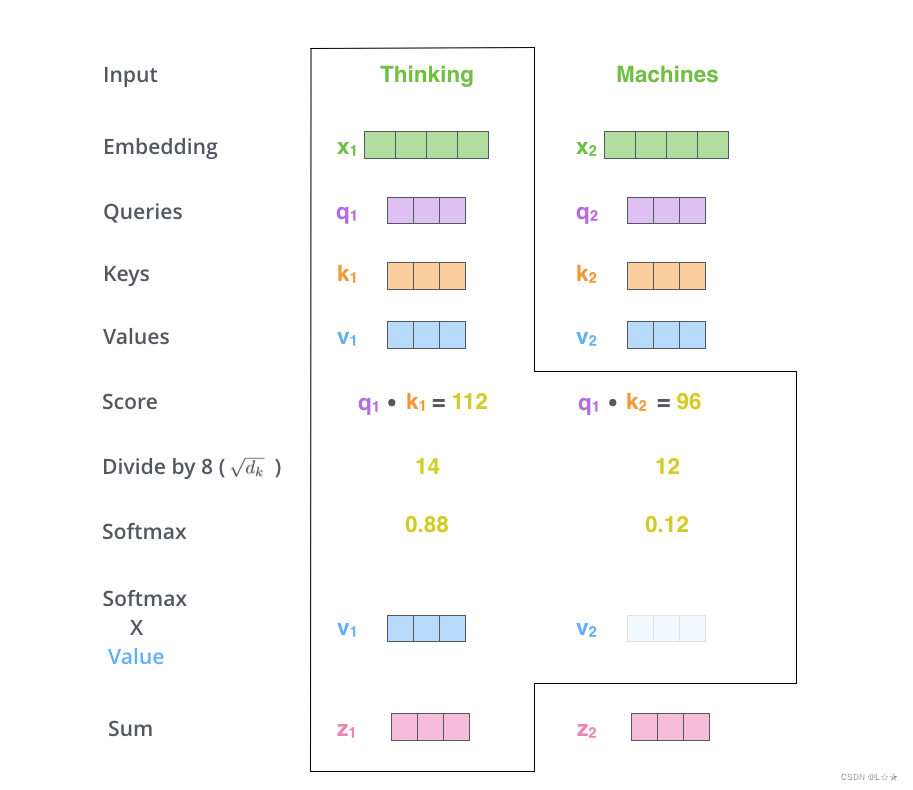

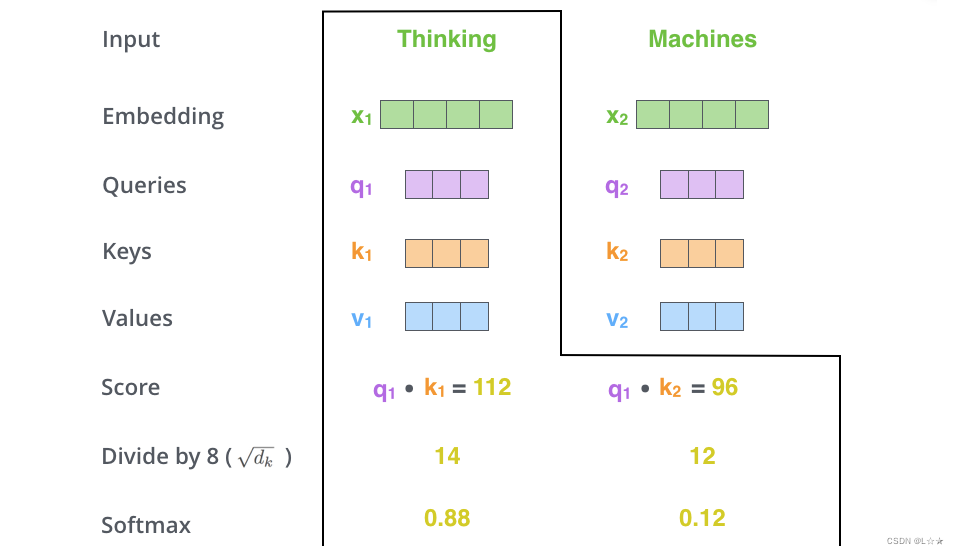

Self-Attention的整体计算过程

这样就结束了Self-Attention的计算过程，并将输出的特征向量$z$输入到后续的Feed Forward Neural Network。

矩阵计算Self-Attention

在实际网络运算过程中，并不是以向量为单位，而是以矩阵为单位进行运算。

（1） 计算$\text{Q, K, V}$矩阵：通过对矩阵$\text{X}$点乘训练的权重矩阵${\text{W}}^{\text{Q}},{\text{W}}^{\text{K}},{\text{W}}^{\text{V}}$得到。

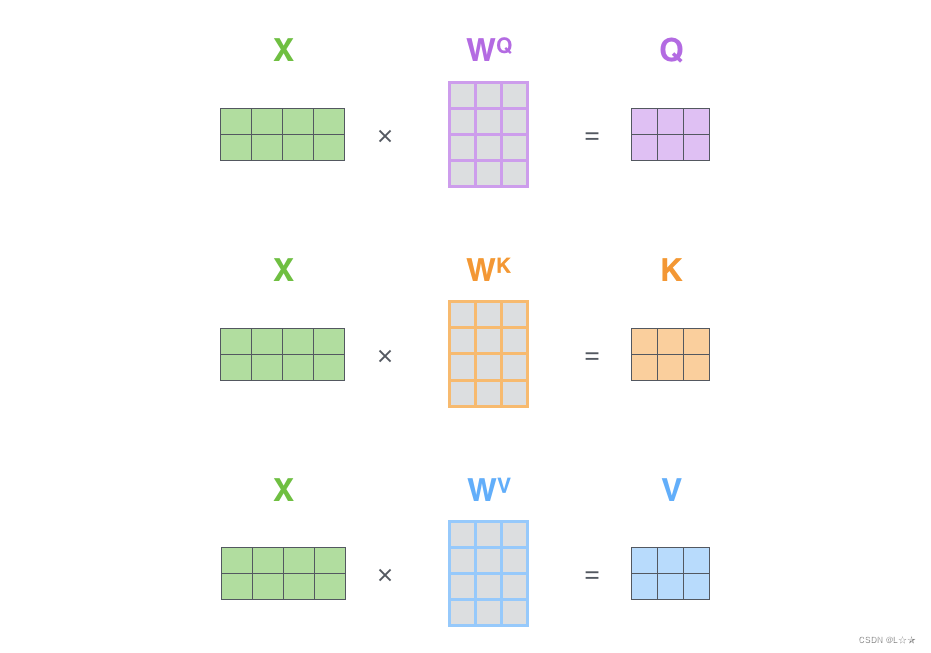

Q、K、V计算，每一行的X都代表一个单词

（2）-（6） 之后的计算与向量计算相同，如下所示：

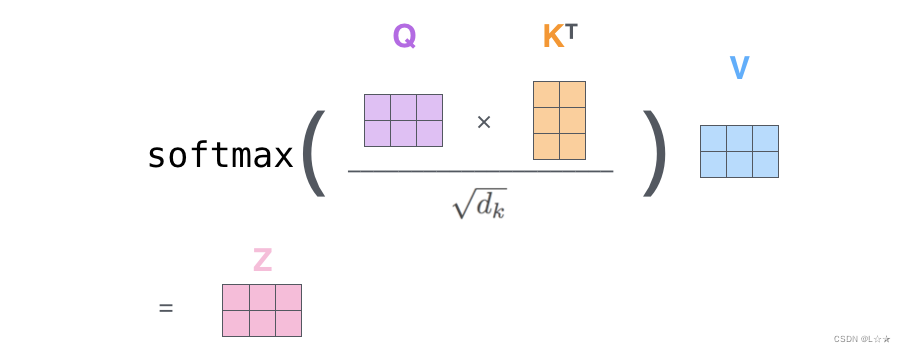

Self-Attention的矩阵形式计算

Self-Attention整体计算过程

（1） 将输入单词转化成嵌入向量

（2） 根据嵌入向量得到 $q,k,v$ 三个向量

（3） 为每个向量计算一个$score$： $score=q\cdot k$

（4） 为了梯度的稳定，将$score$除以 $\sqrt[]{d_k}$

（5） 对$score$进行$softmax$激活函数，使得其归一化

（6）$softmax$操作后的结果点乘$v$向量，得到加权的每个输入向量的评分$v$

（7） 对结果累加，得到最终结果$z=\sum v$

Self-Attention中的Short-cut结构

需要注意的是，Self-Attention的输出，并不是直接输入到后续的Feed Forward Neural Network中，而是先输入到一个Layer Normalization层，再向后面层继续传播。

如果我们将LN层可视化的展示出来，即为：

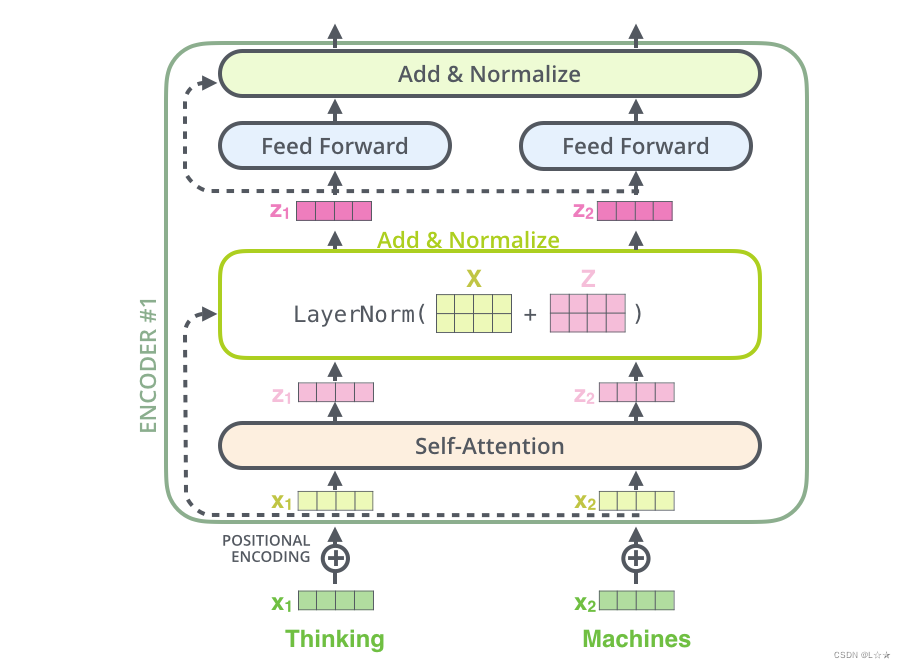

LN层可视化展示

这样就通过一个LN层，构成了ResNet的残差结构

4. Multi-Head Attention

Multi-Head Attention相当于$h$个Self-Attention的集成，在原文中使用的是$h=8$。

在这种机制下，我们有多组$\text{Q},\text{K},\text{V}$权重矩阵，每一组都是随机初始化的。在训练的时候，每一组代表输入的$\text{X}$到不同子空间的映射。

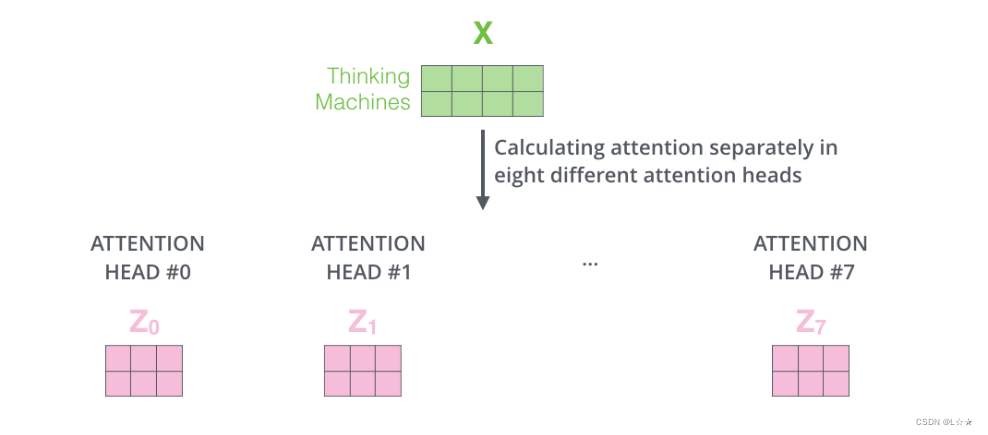

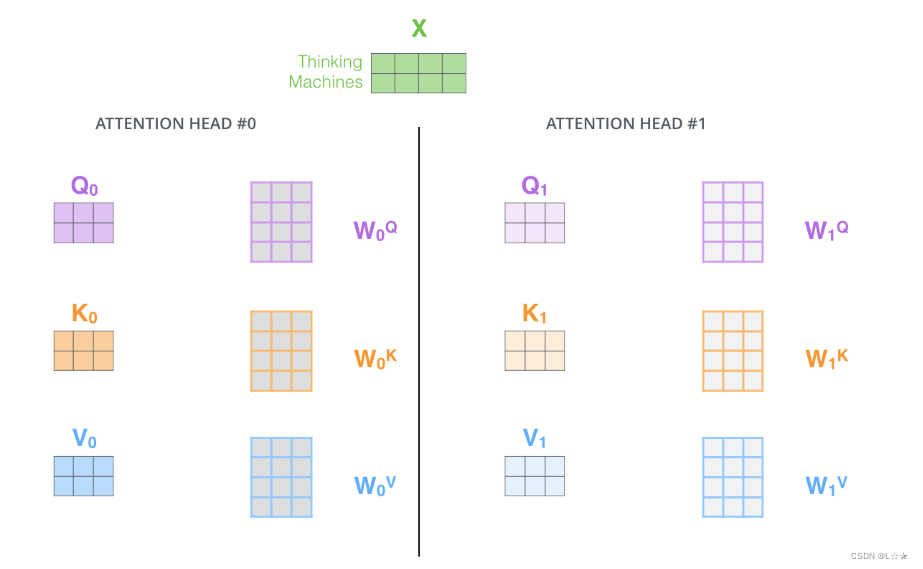

Multi-Head Attention的多组权重矩阵

通过这样的方式，我们就可以得到$8$个最终输出的$\text{Z}$矩阵。

但是下一层的Feed Forward Neural Network并不需要$8$组$\text{Z}$矩阵，而是仅需要一个$\text{Z}$矩阵，因此我们需要对输出的$8$个进行处理。

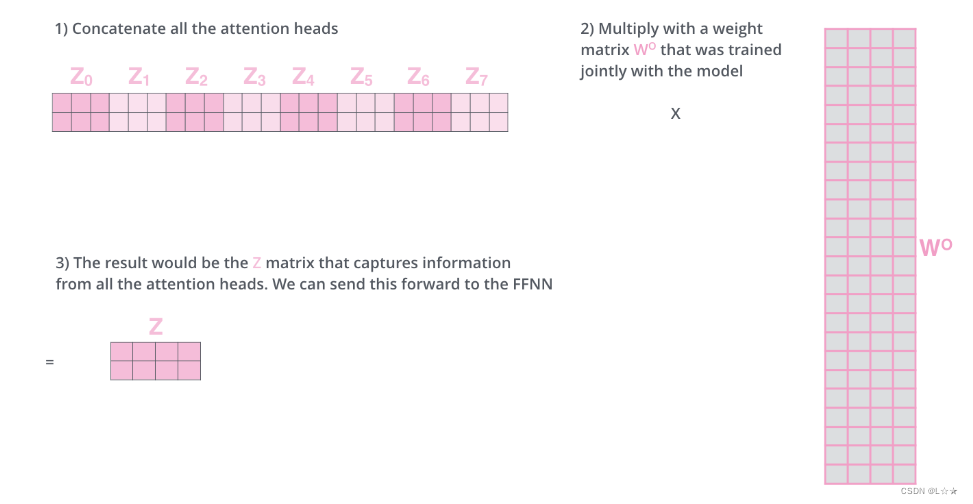

我们将这$8$个矩阵全部concat到一起，并乘以一个单独的权重矩阵${\text{W}}^{\text{o}}$

这样，我们的整体过程就如下所示：

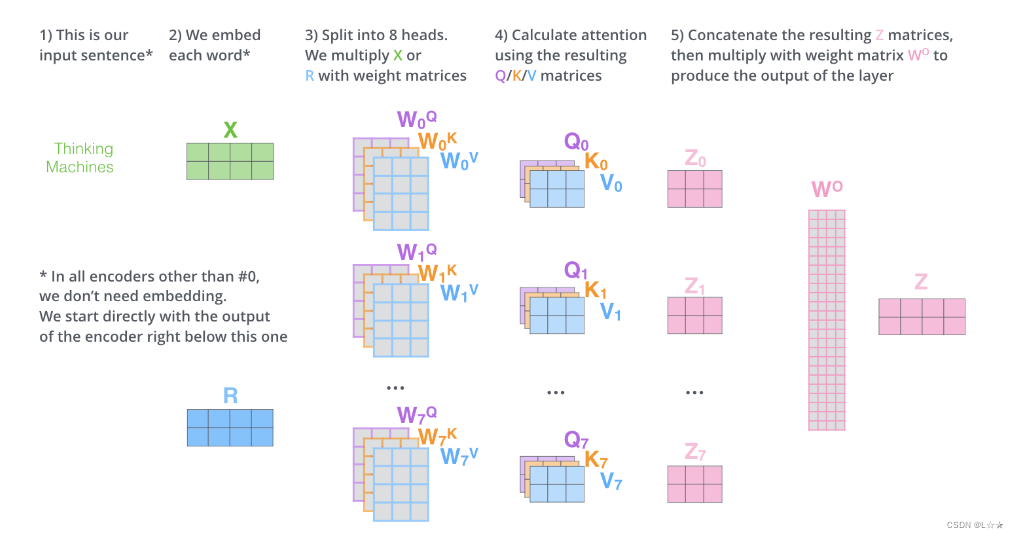

Multi-Head Attention的全过程

此时，我们尝试用Multi-Head Attention机制重新回顾我们最开始的例子，假设有$2$个注意力头，it这时候的注意力则变为：

在Multi-Head Attention中，注意力关注的点有“The Animal”和“tried”两个，模型对“it”的表征两者都有一些

如果我们把所有的（$8$个）注意力头全部加入进来，则会变为：

8个Self-Attention的结果

5. Encoder-Decoder Attention（Cross Attention）

在解码器中，每个block中比编码器中多一个Encoder-Decoder Attention（Cross Attention）。在Cross Attention中，$\text{Q}$来自于解码器的上一个输出，$\text{K}$和$\text{V}$来源于编码器的输出。其计算过程则与Self-Attention完全相同。
需要特别注意的是，最初始Decoder的输入，也就是上图中的Output Embedding是起始符$</s>$，并不包含任何语义信息，仅仅是在第一步的时候用于输入。同样，最后也以一个特殊的结尾符$<BOS>$结束.

由于在机器翻译中，解码过程是一个顺序操作的过程，也就是当解码第$k$个特征向量时，为我们只能看到$k-1$及其之前的解码结果，论文中把这种情况下的Multi-Head Attention叫做Masked Multi-Head Attention。

6. Loss

这一块就不多说了，损失大家懂的都懂，不懂的短时间内也讲不明白，直接放结果。

原文中用到的Loss主要有$2$个

• CE Loss
• Kullback-Leibler散度

7. 位置编码

截止到现在，我们对Transformer的描述还缺少一个部分，那就是对输入序列中单词顺序的表征方法，即我们常说的Position Encoding，或者说位置编码。

具体来说，Position Encoding在编码词向量中加入了单词的位置信息，这样Transformer就能区分不同位置的单词了。

通常情况下，位置编码方式有两种

• 根据数据学习
• 设计编码规则，按照编码规则来确定位置编码

原文中作者使用第二种方法来进行位置编码。通常位置编码是一个与输入的$\text{X}$向量等长的特征向量，论文中设其为$d_{model}$，这样有利于和词向量进行单位加操作。

Position Encoding

原文中给出的位置编码公式如下：

$$PE(pos,2i)=\sin (\frac{pos}{10000^{\frac{2i}{d_{model}}}})$$

$$PE(pos,2i+1)=\cos (\frac{pos}{10000^{\frac{2i}{d_{model}}}})$$

其中，

$pos$——单词位置

$i$——单词的维度

$d_{model}$——输入词向量长度

关于位置编码的实现，可以在Google开源的算法get_timing_signal_1d()函数中找到对应的代码。

作者这样设计的原因主要是考虑到，在NLP任务中，除了单词的绝对位置，单词的相对位置也非常重要。

根据公式$\sin (\alpha +\beta )=\sin \alpha \cos \beta +\cos \alpha \sin \beta$，和 $\cos (\alpha +\beta )=\cos \alpha \cos \beta -\sin \alpha \sin \beta$，这表明位置$k+p$的位置向量可以表示为位置$k$特征向量的线性变换，这为模型捕捉单词之间的相对位置关系提供了很大的便利。

优缺点

优点

• 虽然Transformer最终也没有摆脱深度学习的套路，仅仅是一个全连接（或者一维卷积）+Attention的结合，但是其完全抛弃掉在NLP中最根本的RNN或CNN，并且取得了很不错的效果。
• Transformer的独特设计，带来极大性能提升的关键是将任意两个单词的距离是$1$，这对解决NLP中棘手的长期依赖问题非常有效
• Transformer机制不仅仅可以应用于NLP领域，有很大的扩展空间
• 算法的并行性非常好，目前的硬件条件完全可以进行相应训练。

缺点

• 直接抛弃掉RNN和CNN虽然创新性很高，但使得模型丧失了捕捉局部特征的能力，互相结合的策略可能会带来更好的结果
• Transformer机制使得其失去了位置信息，这在NLP中非常重要，而论文中虽然在特征向量中加入了位置编码，但这属于一个权宜之计，并没有改变Transformer在结构上的固有缺陷。

常见问题

1. $\text{Q}$和$\text{K}$关联性计算的问题

（1）什么是$\text{Q}$、$\text{K}$？

$\text{Q}$：Queries，表示查询
$\text{K}$：Key，表示关键词

这种说法主要借鉴推荐系统中的含义，根据$\text{Q}$、$\text{K}$计算关联性，然后推荐$\text{V}$（但是Self-Attention的目的不是单纯的推荐$\text{V}$）

（2）为什么$\text{Q}\cdot \text{K}$表示计算关联性

首先我们要明确，内积的意义是什么？
内积就是在求取一个向量在另一个向量上的投影长度，其表征的意义就在于 两个向量之间的关联性

（3）既然是计算关联性，为什么不用$\text{X}\cdot {\text{X}}^T$

主要有以下两个好处：

• $\text{X}$通过与权重矩阵点乘，将输入分别变换为$\text{Q}\cdot \text{K}$，解决了可能存在的长度不一致问题
• 通过中间层，学习到了非线性特征

2. 为什么要在$softmax$之前，除以$\sqrt{d_k}$

• 论文中提出的观点是：加性注意力在 Self-Attention机制学习维度较小的时候效果优于点积注意力
• 个人观点
  • 首先要明确一点：$d_k$是词向量隐藏层的维度
  • 在$softmax$之前，肯定要除以一个数，防止输入$softmax$的值过大，导致导数趋近于$0$
  • 选择$\sqrt{d_k}$是因为：假设$\text{Q},\text{K}$是均值为$0$，方差为$1$的分布，则他们的点积：$\text{Q}\cdot {\text{K}}^T={\sum }_{i=1}^{d_k}{q}_i{k}_i$的分布是 期望为$0$，方差为$\sqrt{d_k}$。而此时除以$\sqrt{d_k}$，则相当于最终结果为期望为$0$方差为$1$的分布，类似于归一化。

3. 把自身作为$\text{Q},\text{K}$之后为什么还要点乘$\text{V}$

其实在点乘$\text{V}$之前的操作，也就是$softmax(\frac{Q\cdot K^T}{\sqrt{d_k}})$是在求取一个$score$，或者通俗点说就是在求取与一个权重分布，来表示相关性。
而这个权重分布最终还是要反映到初始特征空间中，也就是$\text{V}$中的。
所以整体来看，其实之前点乘$\text{V}$之前主要是在的到在$\text{V}$上的权重分布，最后通过点乘$\text{V}$得到加权后的值。
