锐捷防火墙（WEB）——透明桥模式场景（1）

一、组网需求

在不改变现有网络拓扑前提下，将防火墙NGFW以透明模式部署到网络中，放在路由器和服务器之间，防火墙为透明模式，对Server192.168.1.10进行保护。

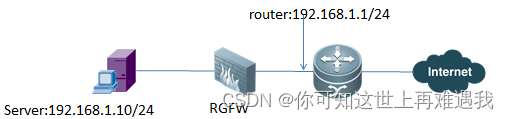

二、拓扑图

三、配置要点

       1、将防火墙配置为透明模式

       3、添加服务器地址

       2、配置策略

四、配置步骤

如果是S3100/S3600/M6600/X8500/X9300,需要可以直接在WEB界面修改运行模式--透明即可。

如果是M5100，需要先根据以下步骤将LAN口转换为路由port口后在进行透明模式的转换；升级到P5以上的版本直接在WEB界面实现切换，无需命令行。

1）删除lan口相关的策略、路由、dhcp等配置

           说明：执行操作前，建议先升级到P2版本，如在P1版本下操作，需先输入print cliovrd enabl4e并回车，同时用户登出再登录后才可执行下列命令

     RG-WALL#config system virtual-switch

     RG-WALL# (virtual-switch)#delete lan

     RG-WALL# end

如果是P3，请注意关闭接口的auto-ipsec管理属性（P0、P1、P2无此问题）

1. 升级前请确保关闭wan1、wan2接口下的auto-ipsec管理属性（需要在命令行下操作,不关闭会导致P3版本透明模式切换报错)

1）查看接口管理属性

RG-WALL # show system interface

config system interface

    edit "wan1"

        set vdom "root"

        set ip 192.168.57.74 255.255.255.0

        set allowaccess ping https ssh telnet auto-ipsec

        set type physical

        set snmp-index 1

    next

    edit "wan2"

        set vdom "root"

        set ip 192.168.101.200 255.255.255.0

        set allowaccess ping auto-ipsec

        set type physical

        set snmp-index 2

2)关闭wan1、wan2口auto ipsec属性

RG-WALL # config system interface

RG-WALL (interface) # edit wan1

RG-WALL (wan1) # set allowaccess ping https ssh

RG-WALL (wan1) # next

RG-WALL (interface) # edit wan2

RG-WALL (wan2) # set allowaccess ping

RG-WALL (wan2) # end

注：默认情况下，S3100、S3600的wan1、wan2接口以及M5100的wan1接口开启了auto-ipsec属性

1、将防火墙配置为透明模式

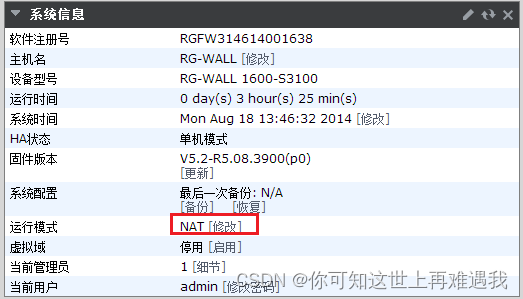

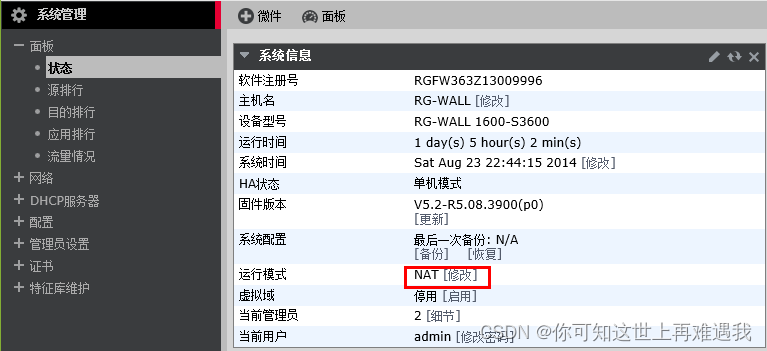

            进入 系统管理--面板--状态，在首页的系统信息框

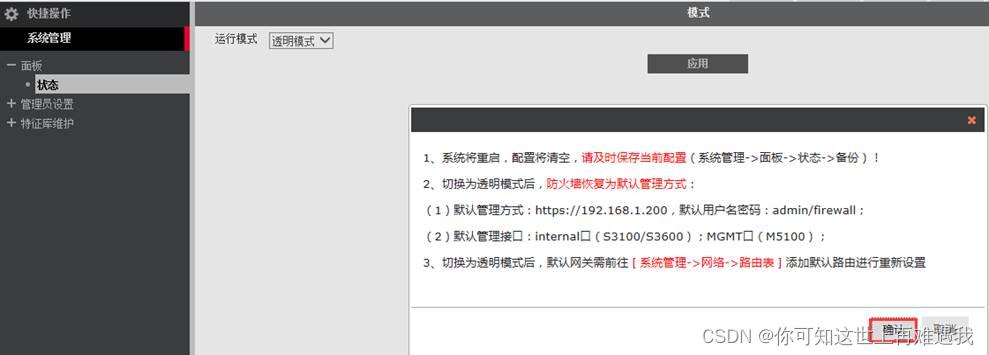

点击运行模式后面的“修改”按钮，在随后的模式修改菜单内，将模式修改为“透明模式”同时为设备配置好管理地址和网关。

IP、默认网关也可在命令行下配置，如下：

RG-WALL#config system settings

RG-WALL#set manageip 192.168.1.100/255.255.255.0   //P5之后的版本可以在WEB界面直接修改管理地址，之前的版本需要在命令行下修改。

RG-WALL#end

RG-WALL#conf route static

       RG-WALL (static) # edit 1

RG-WALL (1) # set gateway 192.168.57.1    //二层网络环境下默认网关指向出口设备；三层环境默认网关指向出口路由器设备，另外需要写回指路由把内网管理网段指向核心交换机。

RG-WALL (1) # end

       注意：透明模式下，所有的接口都无法写入IP地址，只有一个用户设备管理的设备ＩＰ地址。当需要从某个接口管理设备时，需在命令行下开启相应接口的管理权限  （mgmt或mgmt1口默认有管理权限），以要通过port1接口管理设备为例，命令如下：

           RG-WALL#config system interface

           RG-WALL (interface)#edit port1

           RG-WALL (port1)#set allowaccess ping https ssh telnet

           RG-WALL (port1)#end

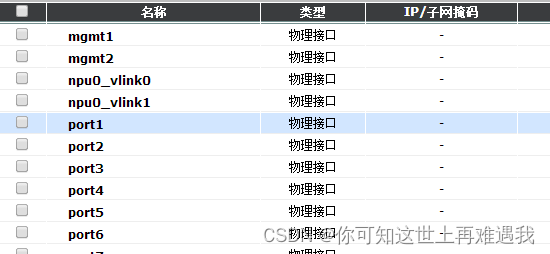

           接口列表如下：

2、添加策略

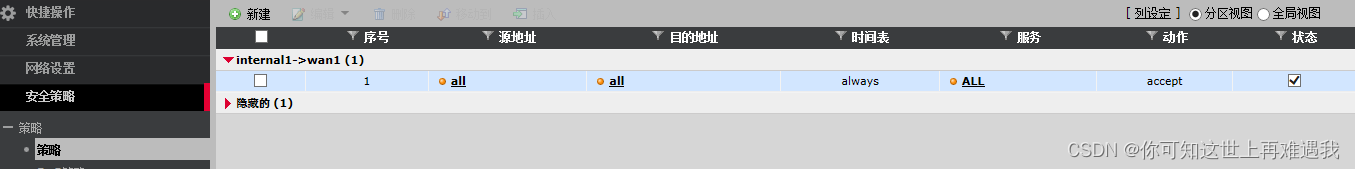

     进入 防火墙--策略--策略，点击 新建，按如下方式添加策略，实现内网对外网的访问。如果有端口映射的环境，需要配置外部接口到内部接口的放通端口的安全策略。

一、组网需求

内部有两个vlan（trunk环境），网关在路由器上，防火墙工作在透明模式，部署在核心交换与核心路由之间，允许两个vlan访问外网，并且对这两个vlan进行保护，开启反病毒过滤。

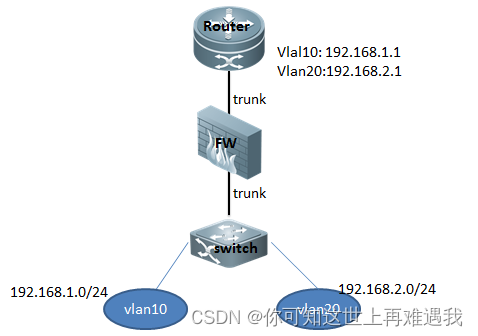

二、网络拓扑

三、配置要点

       1、 配置透明模式

       2、 建立Vlan子接口

       3、 配置转发域。

       4、 配置策略

注意：路由模式的子接口配置与该案例类似，可参考其配置。

四、操作步骤

       1、 配置透明模式

详细配置步骤参考上节“开启透明模式”，点击运行模式： 修改为透明模式，并为防火墙配置管理地址，网关。

2、建立Vlan子接口

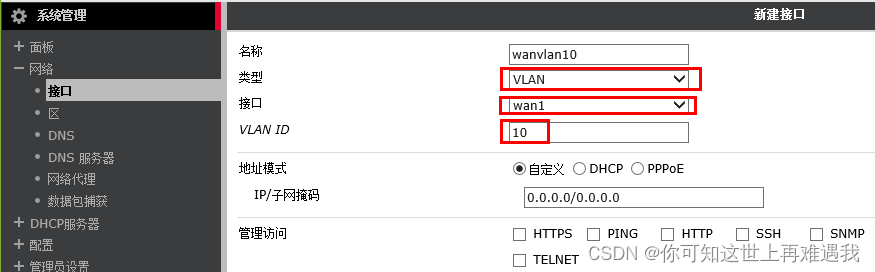

进 入  系统管理--网络--接口，点击新建，按如下图创建vlan接口

按如上方式建立4个vlan接口。分别在wan1和internal上分别建立vlan10 vlan20的子接口,。建立好的vlan接口如下

    3、 配置转发域（必须配置）

       RG-WALL #config system interface

        RG-WALL (interface) #edit wanvlan10

        RG-WALL (wanvlan10)#set forward-domain 10

        RG-WALL (wanvlan10)#next

        RG-WALL (interface) #edit invlan10

        RG-WALL (invlan10)#set forward-domain 10//  将上行口wanvlan10 和invlan10 放入同一个转发域，只有在同一个转发域的可以通信

        RG-WALL (invlan10)#next

        RG-WALL (interface) #edit wanvlan20

        RG-WALL (wanvlan20)#set forward-domain 20

        RG-WALL (wanvlan20)#next

        RG-WALL (interface) #edit invlan20

        RG-WALL (invlan20)#set forward-domain 20

        RG-WALL (invlan20)#end

       4、 配置策略

1）为vlan10配置策略

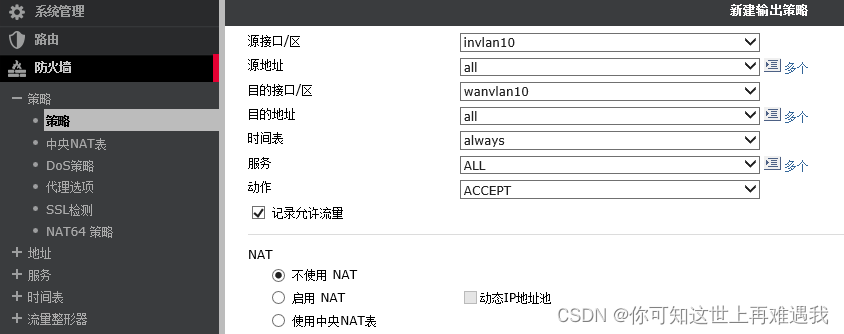

详细配置步骤参考 路由模式典型功能-- 单线上网--静态地址线路上网小节，具体策略如下

2）为vlan20配置策略

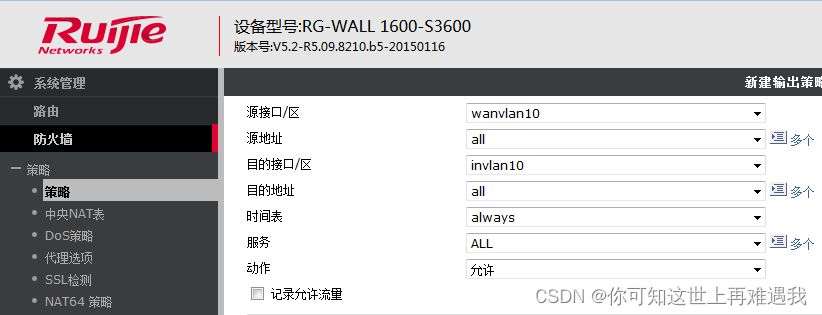

3） 当VLan10和vlan20间互访时，需在防火墙策略里添加：wanvlan10-->invlan10 wanvlan20->invlan20两个方向通过的策略；
