esp32s3 1.91 ST7789 驱动点亮测试

发布于：2024-04-21 ⋅ 阅读:(269) ⋅ 点赞:(0)

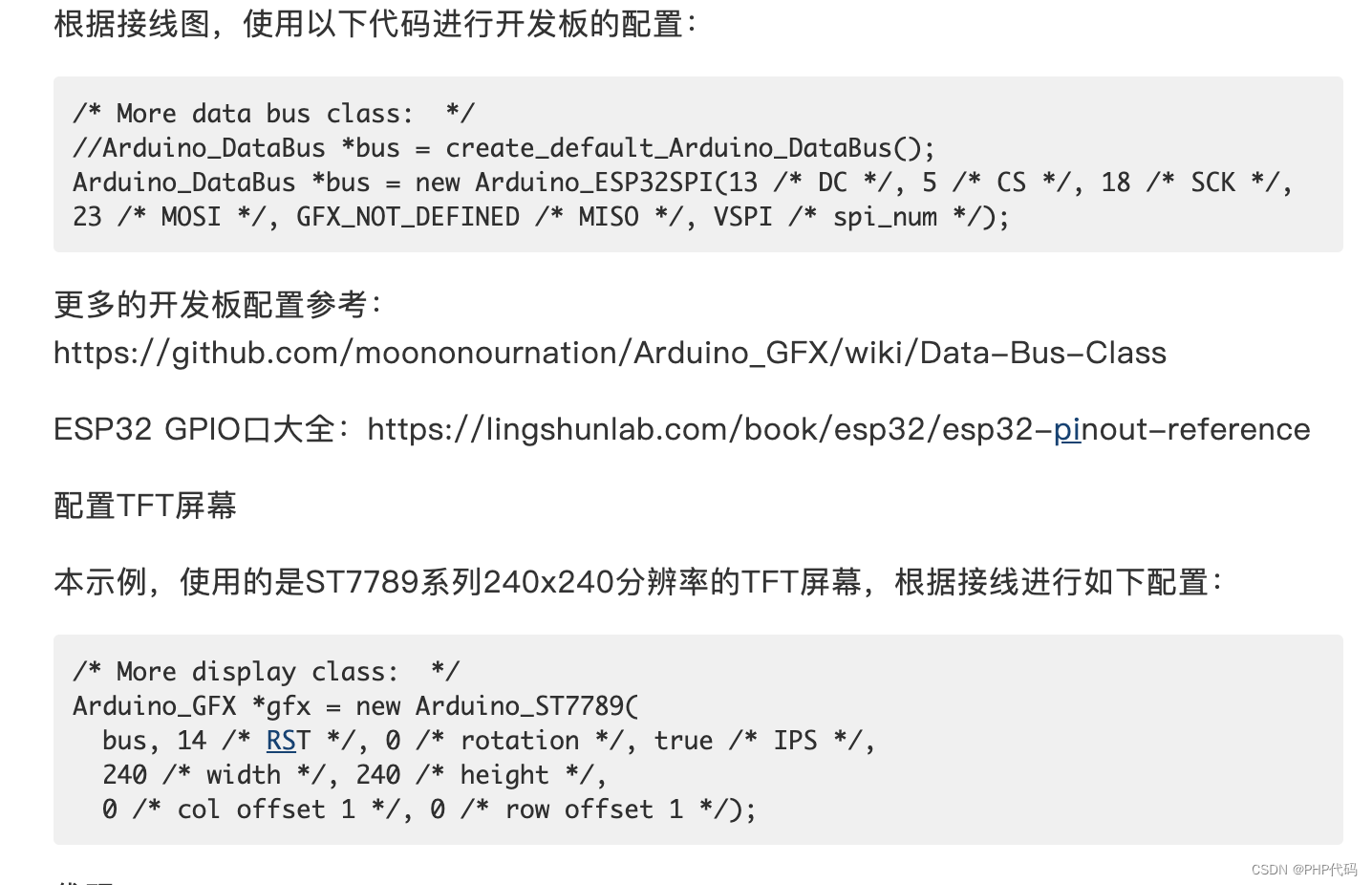

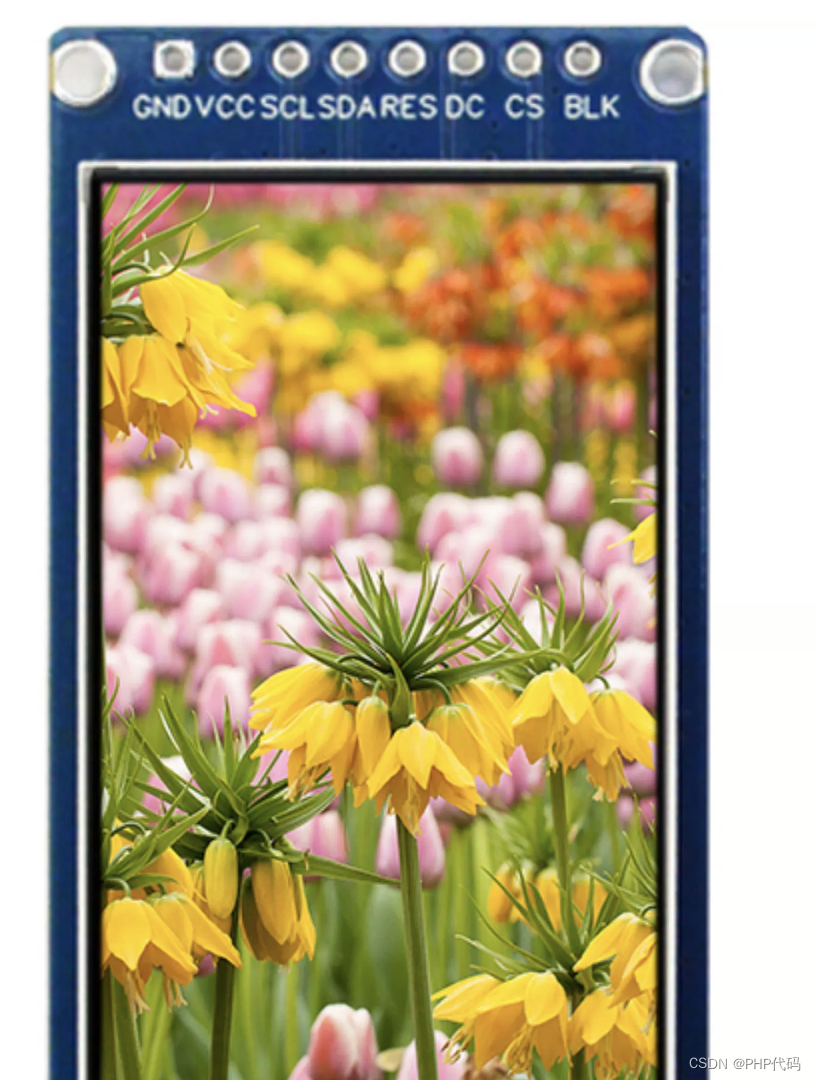

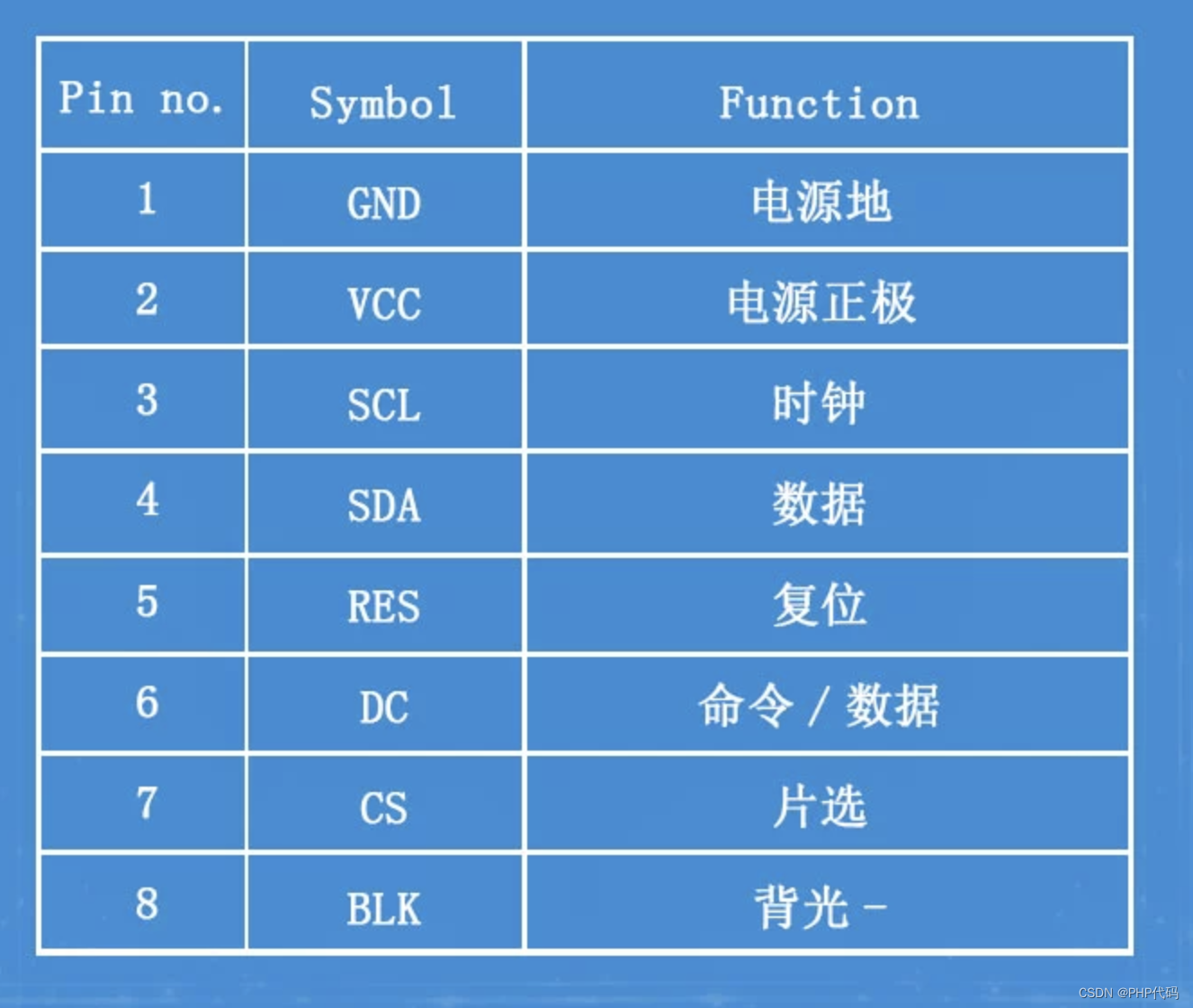

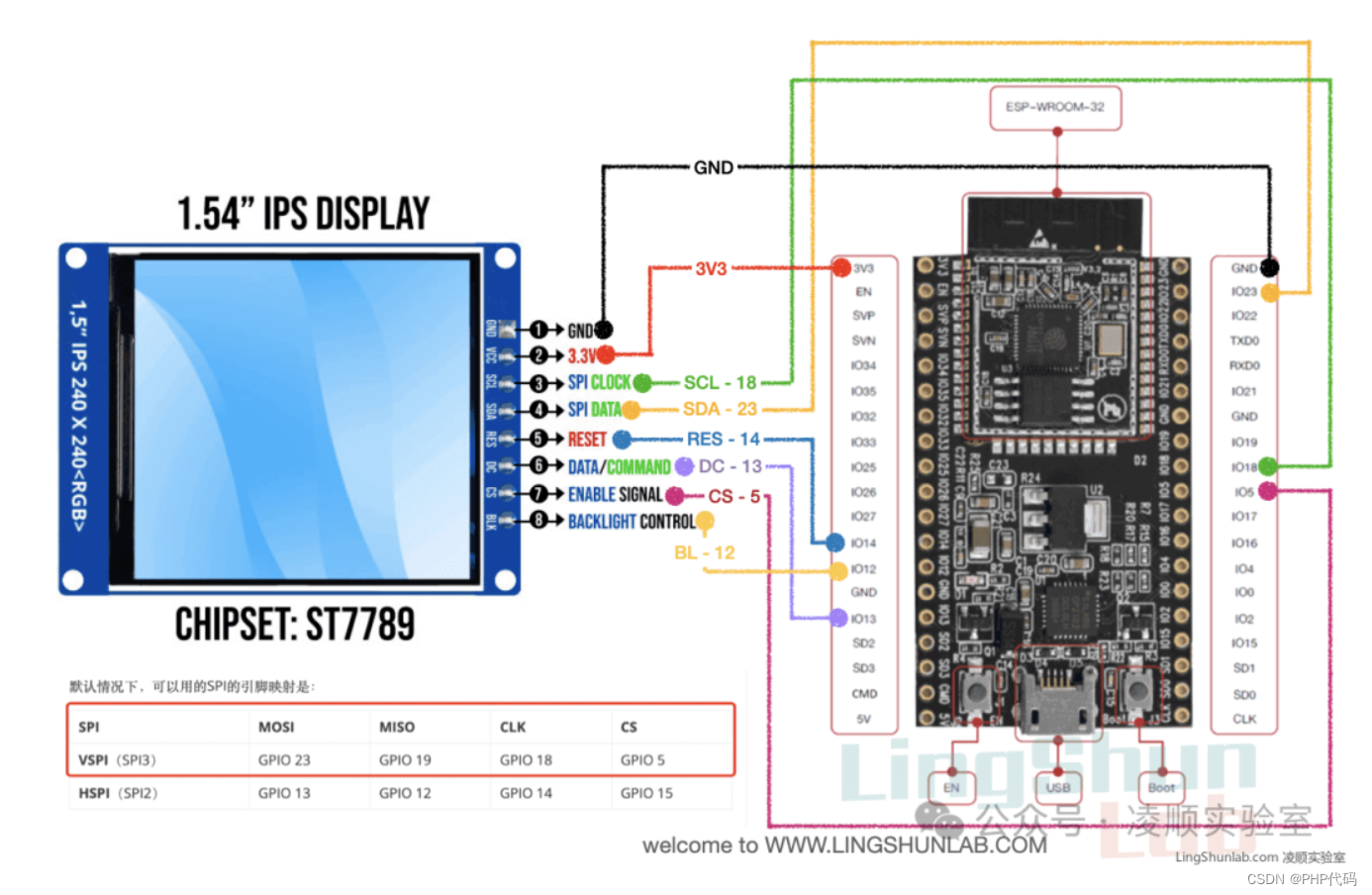

由于本身的屏幕被烧了，因此只能使用，新的屏幕，但是新的屏幕参数，和针脚定义不是很多。最后在简书文档中，大概知道定义，附近针脚应该不多，因此，显示正常了！

感觉是能成功，但是现在还是乱码！

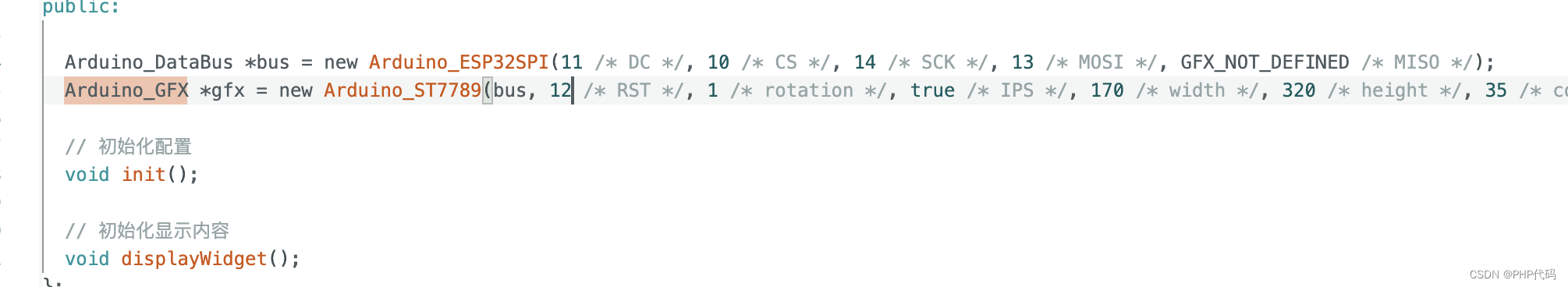

  Arduino_DataBus *bus = new Arduino_ESP32SPI(4 /* DC */, 5 /* CS */, 18 /* SCK */, 17 /* MOSI */, GFX_NOT_DEFINED /* MISO */);
  Arduino_GFX *gfx = new Arduino_ST7789(bus, 2 /* RST */, 1 /* rotation */, true /* IPS */, 170 /* width */, 320 /* height */, 35 /* col offset 1 */, 0 /* row offset 1 */, 35 /* col offset 2 */, 0 /* row offset 2 */);

#include <Arduino_GFX_Library.h>

  Arduino_DataBus *bus = new Arduino_ESP32SPI(5 /* DC */, 4 /* CS */, 18 /* SCK */, 17 /* MOSI */, GFX_NOT_DEFINED /* MISO */);
  Arduino_GFX *gfx = new Arduino_ST7789(bus, 2 /* RST */, 1 /* rotation */, true /* IPS */, 170 /* width */, 320 /* height */, 35 /* col offset 1 */, 0 /* row offset 1 */, 35 /* col offset 2 */, 0 /* row offset 2 */);

void setup(void)
{
    gfx->begin();
    gfx->fillScreen(BLUE);
    pinMode(11, OUTPUT);//背光
    digitalWrite(11, HIGH);

    gfx->setCursor(0, 10);
    gfx->setTextColor(RED,YELLOW);
    gfx->setTextSize(2);
    gfx->println("zhenxi demo");

    delay(1000);
}

void loop()
{
    gfx->setCursor(10, 70);
    gfx->print(millis());
    delay(100);
}

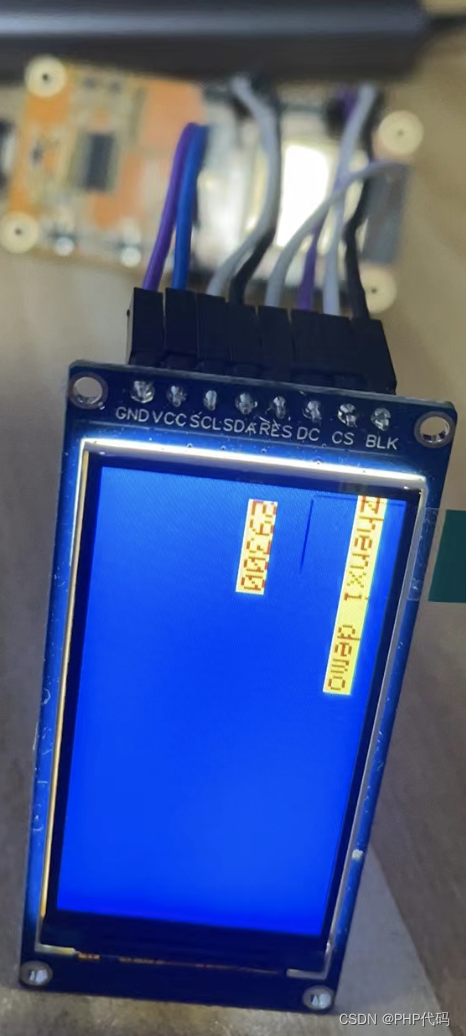

dc 和cs 线接反了。现在正常了！

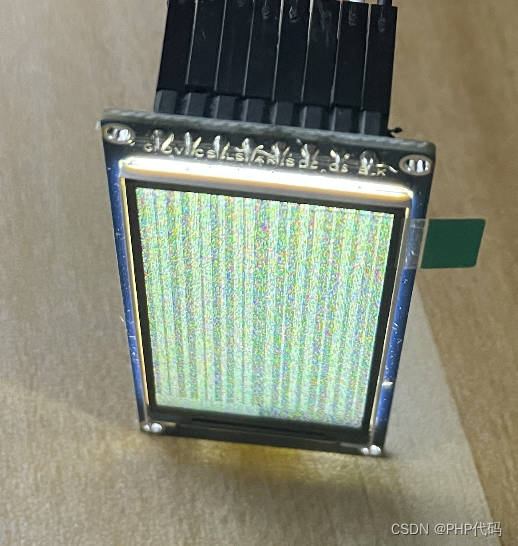

接反效果
