LeNet-5简介及matlab实现-1

LeNet-5是一种经典的卷积神经网络（CNN），由Yann LeCun等人提出，最初用于手写数字识别任务。它的结构简单清晰，为CNN的发展奠定了基础。

一、LeNet-5网络结构简介

LeNet-5的网络结构如下图所示

详细参数：

二、LeNet-5每一层的实现原理

2.1. 第一层 (C1) ：卷积层（Convolution Layer）

输入： 一张灰度图像，尺寸为 $28\times 28\times 1$。

参数：

• 卷积核尺寸为 $5\times 5$，共 6个卷积核。
• 偏置项 (bias)：每个卷积核对应一个独立的偏置值，因此共有6个偏置值。

输出： 经过卷积后的特征图，共6个，尺寸为 $28\times 28\times 6$。

（1）卷积计算原理：

卷积层本质上是将卷积核（滤波器）与输入图像进行卷积操作：
$$\text{Output}(x,y)=f\left(\sum _{i=1}^5\sum _{j=1}^5\text{Kernel}(i,j)\times \text{Input}(x+i,y+j)+b\right)$$

• 这里：
  • $\text{Kernel}(i,j)$：表示卷积核的第$i$行、第$j$列元素的数值。
  • $\text{Input}(x+i,y+j)$：表示输入图像中对应位置上的数值。
  • $b$：表示该卷积核的偏置项（bias）。
  • $f(\cdot )$：激活函数（例如sigmoid或tanh函数或relu函数），推荐使用relu函数。

上面公式中求和部分的计算原理可以通过下面简单的例子理解

（2）输出特征图尺寸的计算：

卷积后输出尺寸计算公式为：
$$\text{Output Size}=\frac{(\text{Input Size}-\text{Kernel Size})+2\times \text{Padding Size}}{\text{Stride}}+1$$

• 输入：28×28，卷积核：5×5，Stride(步长)=1，padding=2时，计算结果为：

$$\frac{(28-5)+2\times 2}{1}+1=28$$

• 因此，输出特征图为28×28，6个卷积核则输出为28×28×6。

对于padding的理解，可以通过下面简单的例子理解

当padding为0时

当padding为2时

2.2. 第二层 (S2) ：池化层（Pooling Layer）

输入： C1层输出特征图，共6个，尺寸为 $28\times 28\times 6$。

参数：

• 池化（Pooling）窗口大小：$2\times 2$，步长（Stride）= 2。
• 无需额外参数，无权值，通常采用平均池化或最大池化，推荐使用最大池化。

输出： 池化后的特征图，共6个，尺寸为 $14\times 14\times 6$。

（1）池化计算原理：

池化层的作用是降低特征图的尺寸，同时提取特征的重要信息，增强网络的泛化能力。

常见池化方法：

• 平均池化（Average Pooling）： 取池化窗口区域内所有像素值的平均值作为输出。

  例如窗口区域：
  $$\left[\begin{array}{cc}2& 4\\ 6& 8\end{array}\right]$$
  平均池化的结果为：
  $$\frac{2+4+6+8}{4}=5$$

• 最大池化（Max Pooling）： 取池化窗口区域内的最大像素值作为输出。

  以上面的区域为例：
  max ⁡ { 2 , 4 , 6 , 8 } = 8 \max\{2,4,6,8\}=8 max{2,4,6,8}=8

LeNet-5原论文中使用的是平均池化。

一个图形化的例子如下所示

（2）输出特征图尺寸的计算：

池化后输出尺寸计算公式为：
$$\text{Output Size}=\frac{\text{Input Size}-\text{Pooling Size}}{\text{Stride}}+1$$

• 输入：28×28，池化窗口：2×2，Stride=2时，计算结果为：

$$\frac{28-2}{2}+1=14$$

• 所以S2层输出特征图为 $14\times 14\times 6$。

2.3. 第三层（C3）：卷积层（Convolution Layer）

输入： 第二层（S2）输出，尺寸为 $14\times 14\times 6$。

参数：

• 卷积核大小为 $5\times 5$，共 16个卷积核。
• 偏置（bias）：每个卷积核一个偏置，共16个偏置。

这里卷积的计算需要注意的是，输入是多个通道了，这种情况下的计算可以通过下面的图示理解

一个简单的计算示例如下，这里输入是$4\times 4\times 3$，卷积核大小为$3\times 3$，但是也要是三通道

2.4. 第四层（S4）：池化层（Pooling Layer）

输入： 第三层（C3）输出，尺寸为 $10\times 10\times 16$。

参数：

• 池化窗口大小：$2\times 2$，步长：$2$。
• LeNet-5使用平均池化（Average Pooling），输出特征图尺寸为：$5\times 5\times 16$。

2.5. 第五层（C5）：卷积层（全连接卷积层）

输入：第四层（S4）输出特征图，尺寸为 $5\times 5\times 16$。

参数：

• 卷积核尺寸：$5\times 5$
• 卷积核数量：120个
• 偏置数量：120个（每个卷积核对应1个偏置）

由于输入特征图大小为 $5\times 5\times 16$，而卷积核也为 $5\times 5$，因此每个卷积核与输入特征图卷积后会变成 $1\times 1$ 的输出，这相当于对整个特征图做了全连接卷积（即卷积核与整个输入特征图区域进行完全连接）。因此，这一层又称为 全连接卷积层。

2.6. 第六层（F6）：全连接层（Fully Connected Layer）

输入：第五层（C5）输出，共120个神经元（1维向量）。

参数：

• 全连接层的神经元数量：84个
• 权重数量：$84\times 120$（120个输入与84个神经元全连接）
• 偏置数量：84个（每个神经元一个偏置）

全连接层的计算本质为矩阵乘法+偏置+激活函数：

• 计算公式：

$$\text{Output}=f\left(W\times {\text{Input}}_{(120\times 1)}+b\right)$$

其中：

• $W$：是一个大小为 $84\times 120$ 的权重矩阵
• $b$：大小为 $84\times 1$ 偏置向量
• $f$：激活函数（如tanh或sigmoid）
• 输出为84维的向量，即大小为：$84\times 1$。

2.7. 第七层（Output）：全连接输出层（Softmax分类层）

输入：第六层（F6）输出的84个神经元（向量）。

参数：

• 输出类别：10个类别（0-9手写数字）
• 权重数量：$10\times 84$（84个输入与10个输出神经元全连接）
• 偏置数量：10个（每个输出神经元对应1个偏置）

最后一层通常是全连接层，并使用softmax函数作为分类器：

• 计算公式：

$$Z_j=\sum _{i=1}^{84}{w}_{j,i}{x}_i+b_j,j=1,2,...,10$$

其中：

• $Z_j$：第$j$个类别的线性输出值
• $w_{j,i}$：第$j$个输出神经元与第$i$个输入神经元的权重
• $b_j$：第$j$个输出神经元的偏置

计算Softmax概率：
$$y_j=\frac{e^{Z_j}}{{\sum }_{k=1}^{10}{e}^{Z_k}}$$

• $y_j$：为第 $j$ 类别的概率值，所有 $y_j$ 和为1。
• 最终预测类别即为概率最大的类别。
• 输出尺寸为：$10\times 1$，表示10个类别的概率分布。

分析完每一层的原理后，我们就可以计算一下这个网络的可学习参量了

第一层：卷积核尺寸为 $5\times 5$，共 6个卷积核，考虑到一个卷积核对应一个偏置量，所以
$$5\times 5\times 6+6=156$$
第二层：池化层无需要学习参量

第三层：卷积核大小为 $5\times 5$，共 16个卷积核，因为这一层的输入是6个通道，并考虑到偏置量，所以
$$5\times 5\times 6\times 16+16=2416$$
第四层：池化层无需要学习参量

第五层：卷积核大小为 $5\times 5$，共 120个卷积核，因为这一层的输入是16个通道，并考虑到偏置量，所以
$$5\times 5\times 16\times 120+120=48120$$
第六层：学习参数为权重数量加偏置，所以
$$84\times 120+84=10164$$
第七层：学习参数为权重数量加偏置，所以
$$10\times 84+10=850$$
所以，这个网络的总学习参数为
$$156+2416+48120+10164+850=61706$$

三、matlab实现LeNet-5

这里，我们需要借用到matlab工具栏里APPS里的Deep Network Designer，如下图所示

在Deep Network Designer, 我们创建一个空白Designer画布

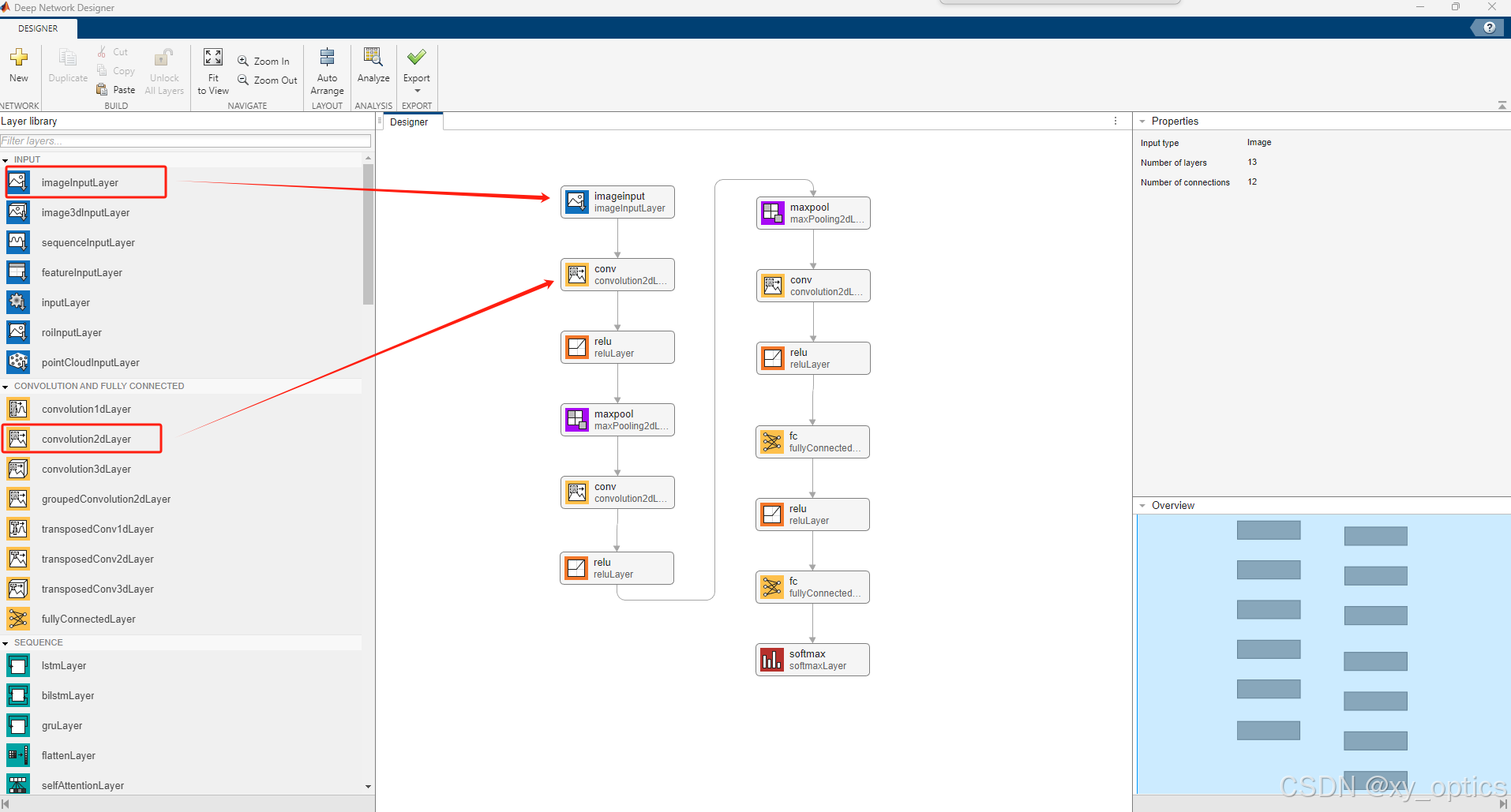

然后我们可以拖动相应的层到Designer里，并连接各个层，如下图所示

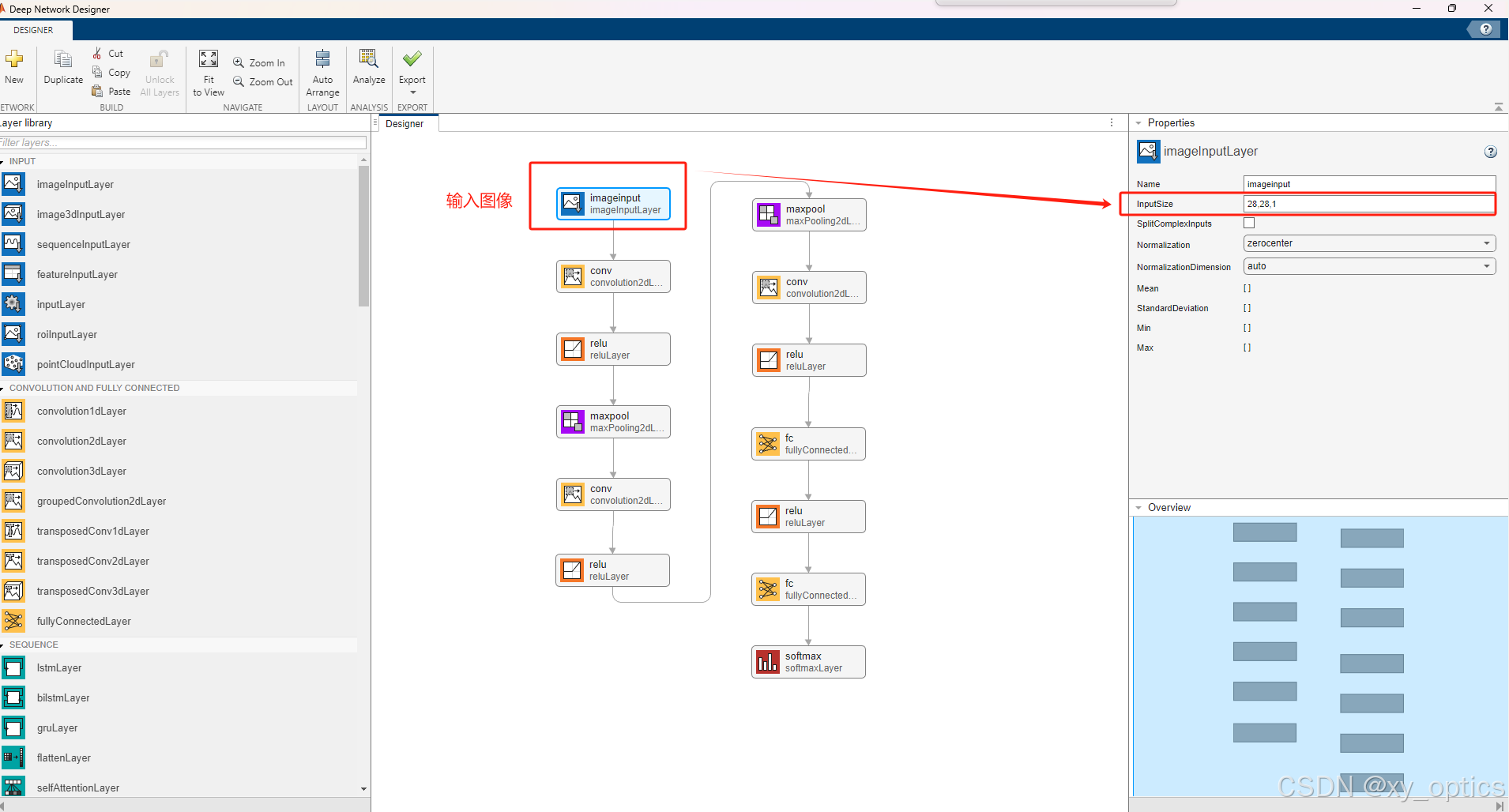

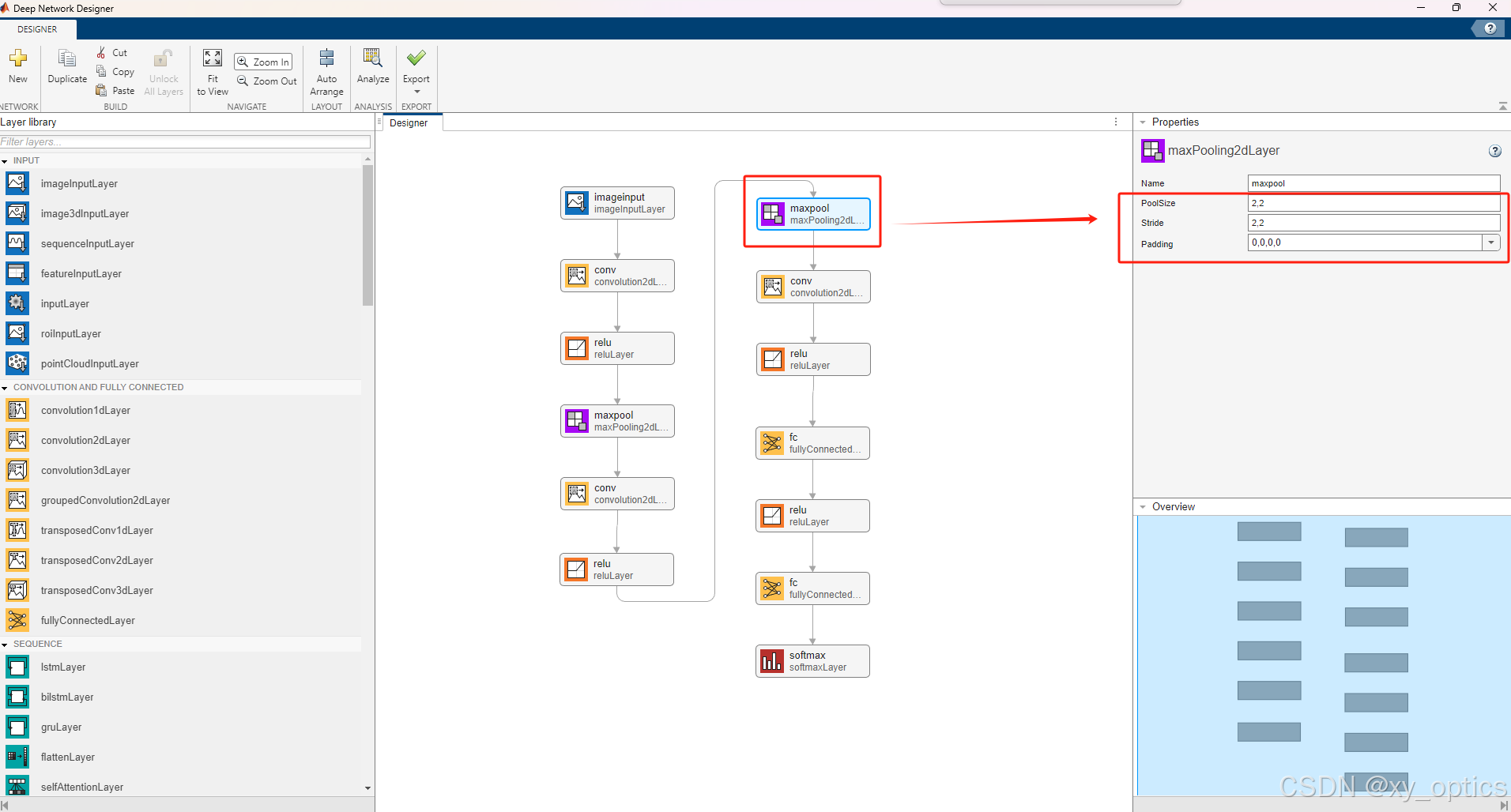

然后，我们需要设置各个层的参量，对于输入图像来说

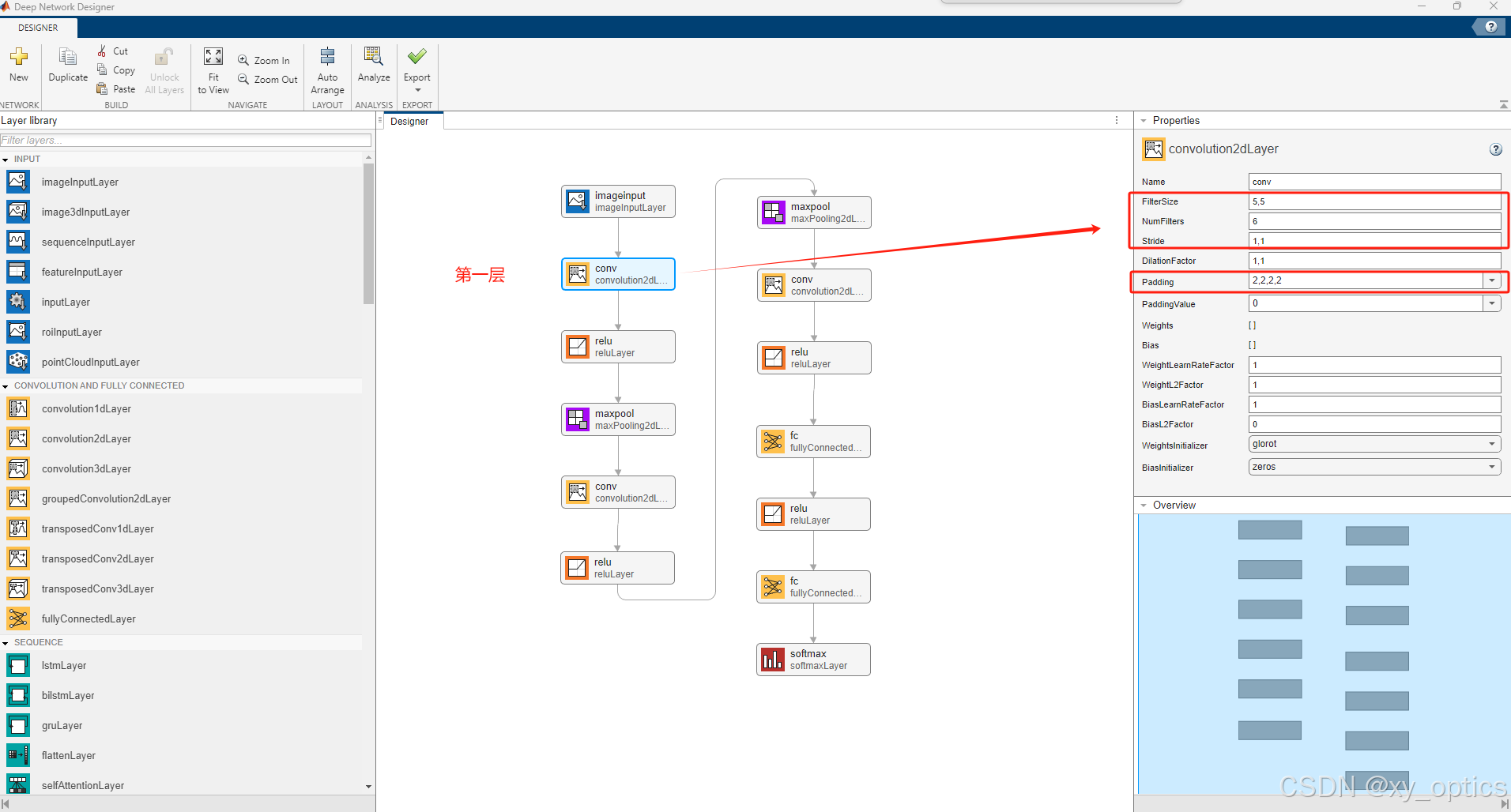

第一层：

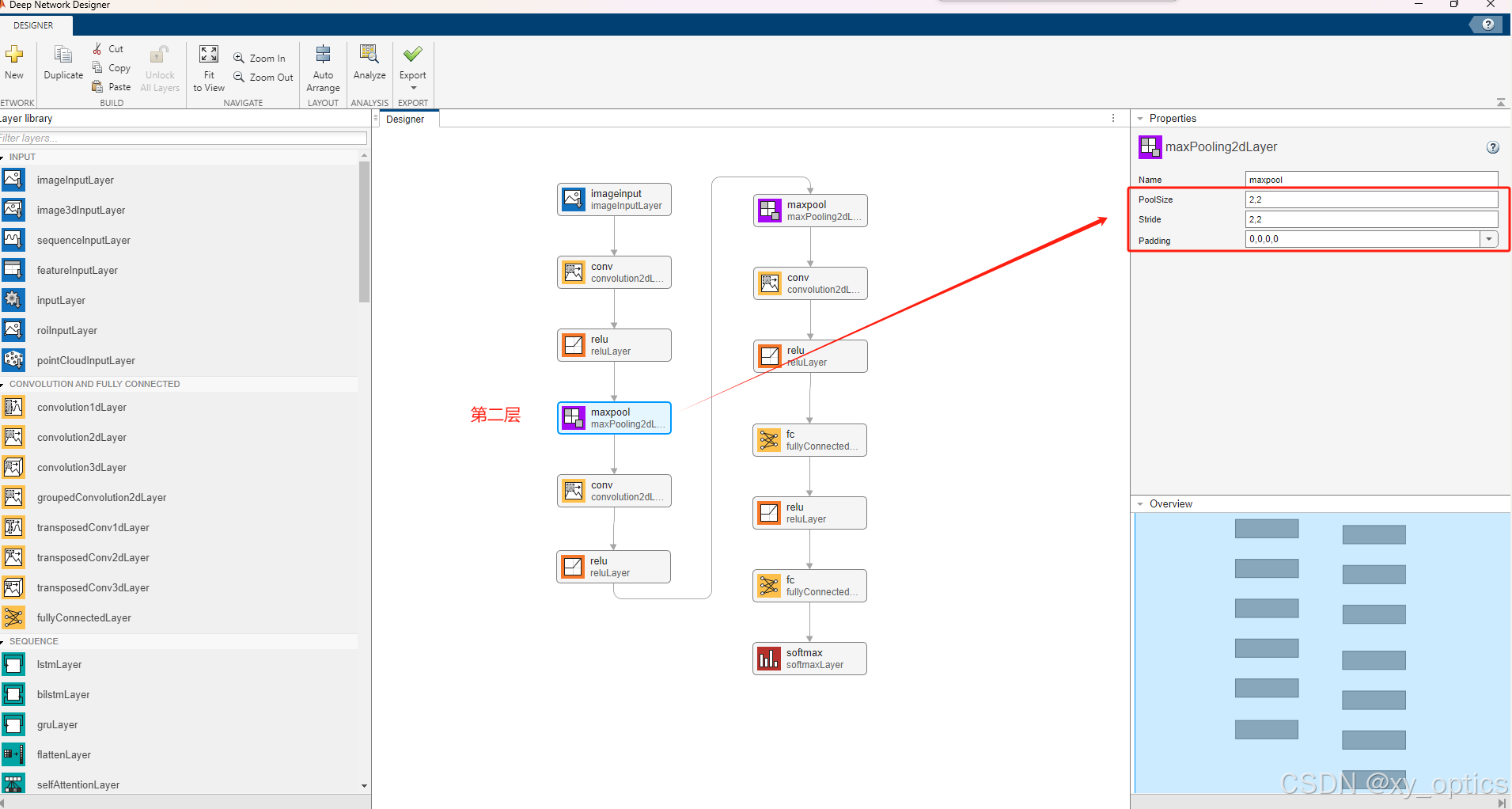

第二层：注意到第一层和二层之间有一个激活函数，这是因为所有的卷积层和全连接层后都要跟激活函数

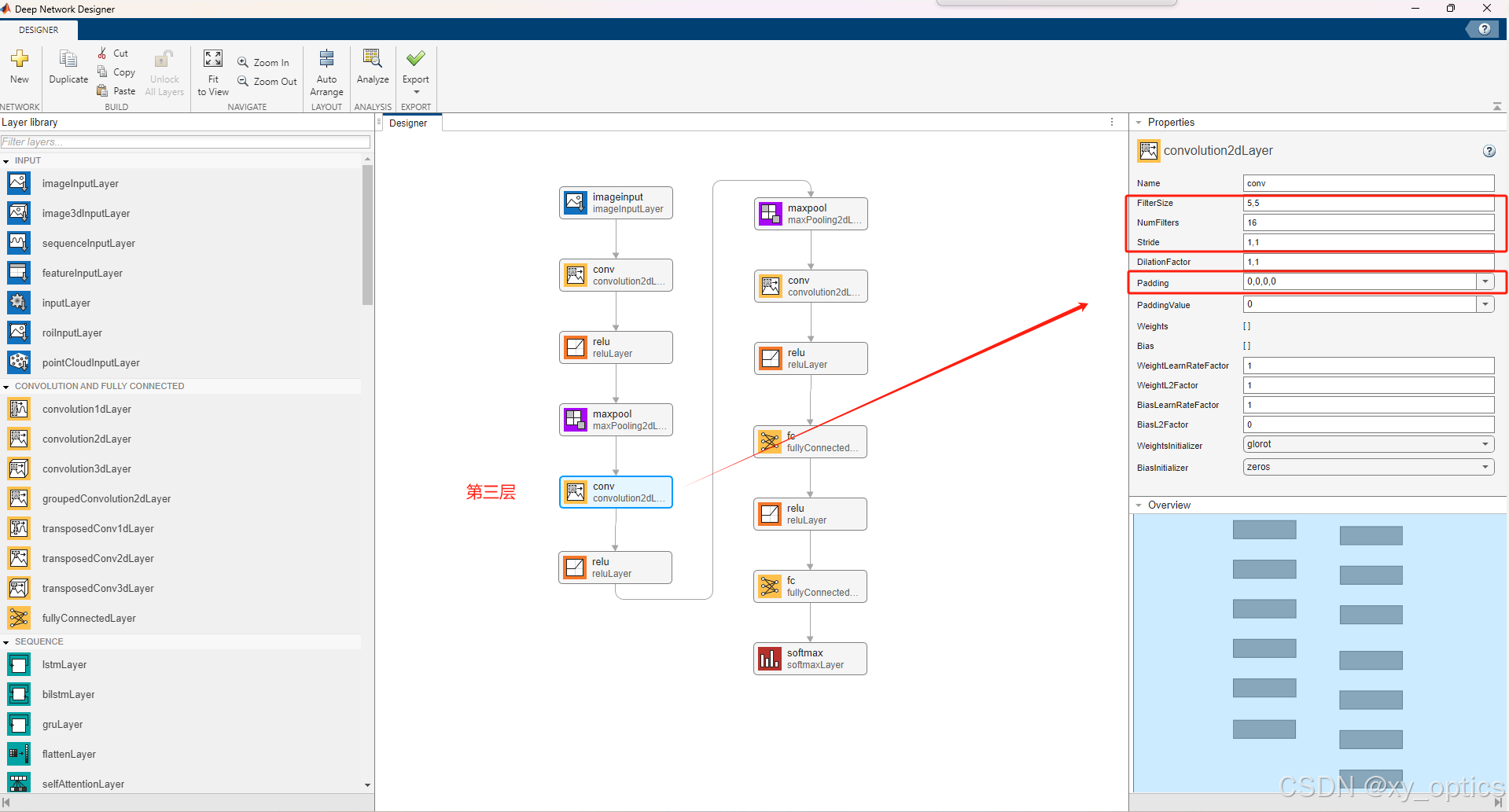

第三层：

第四层：

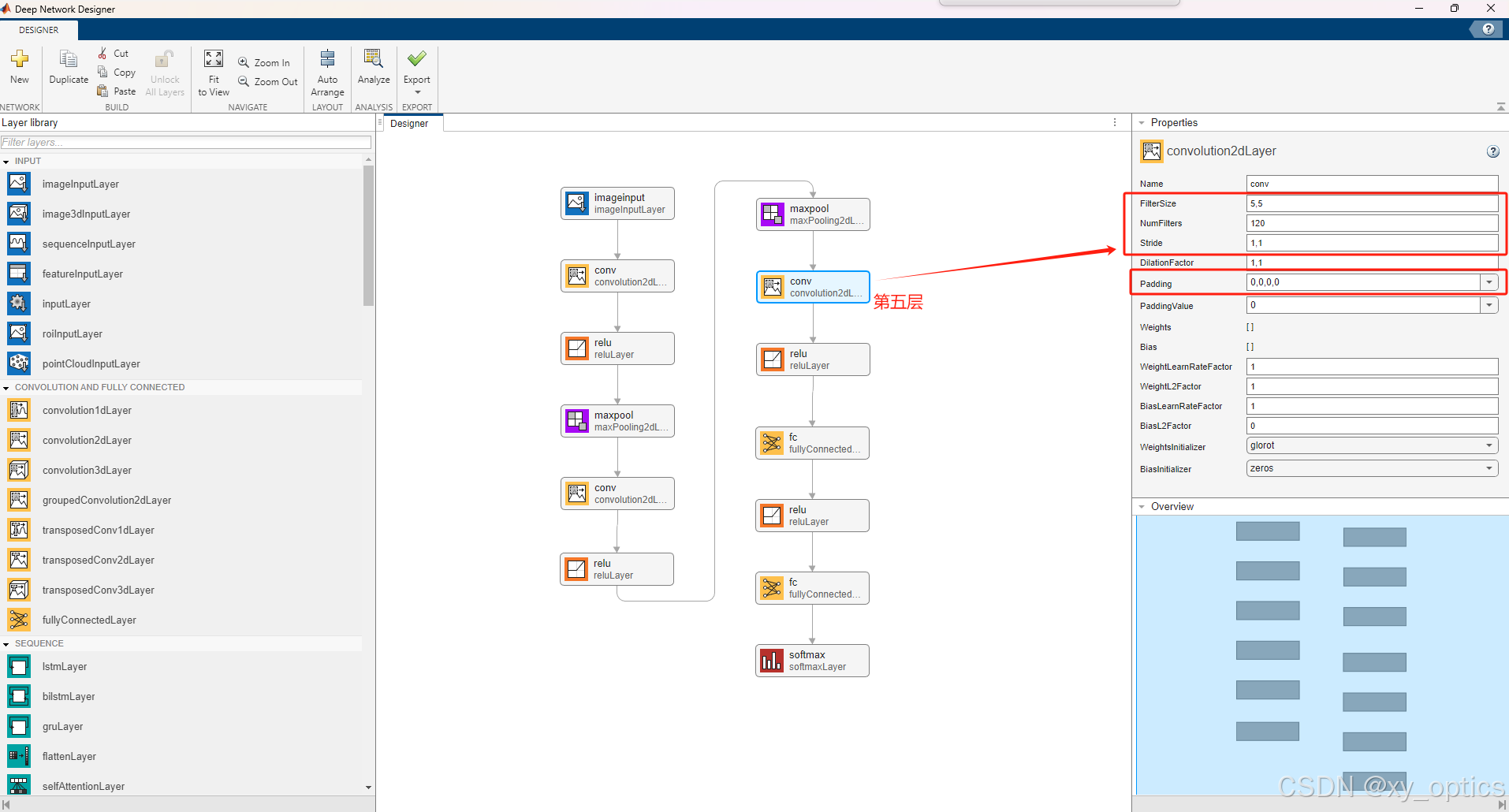

第五层：

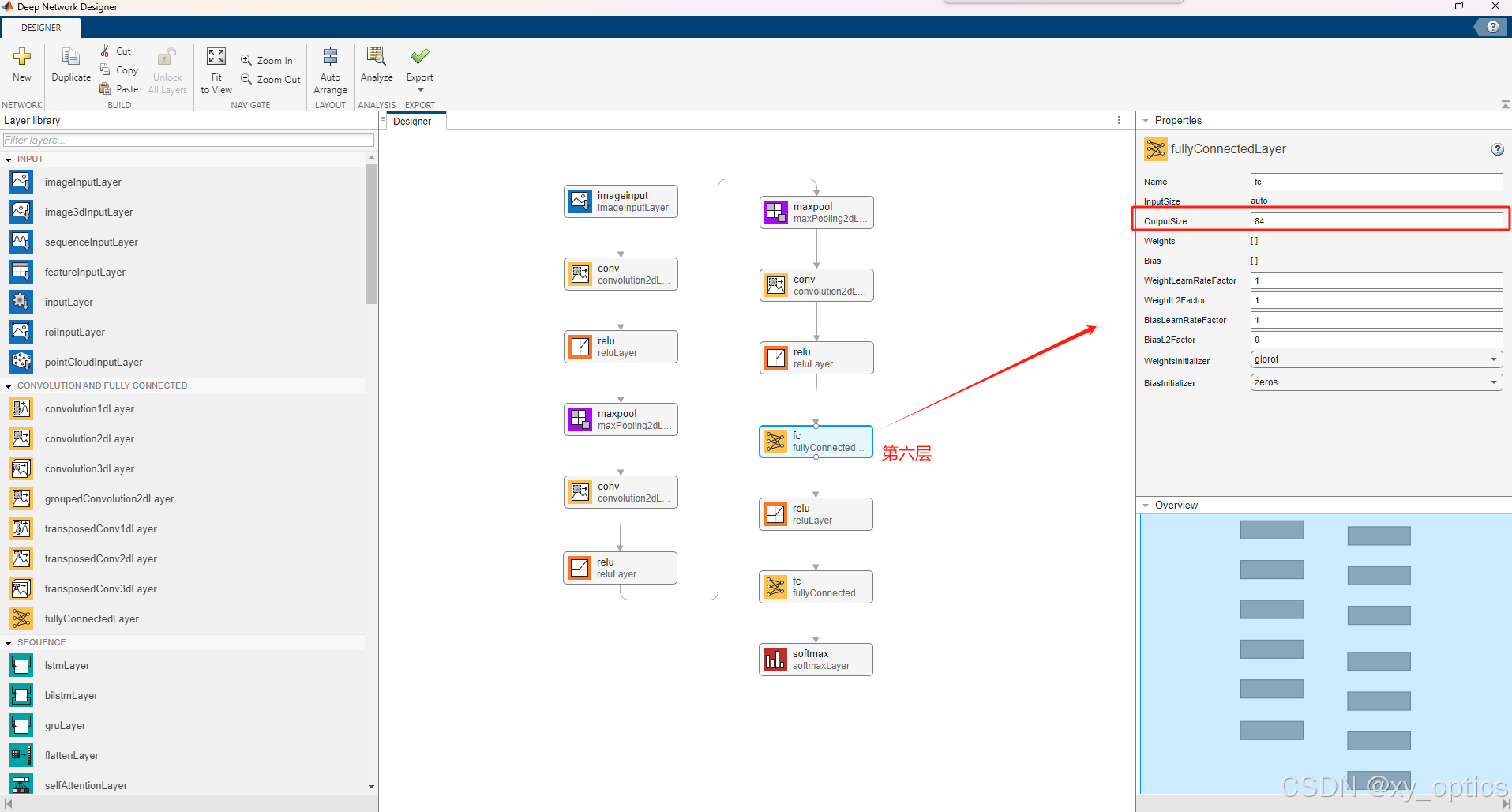

第六层：

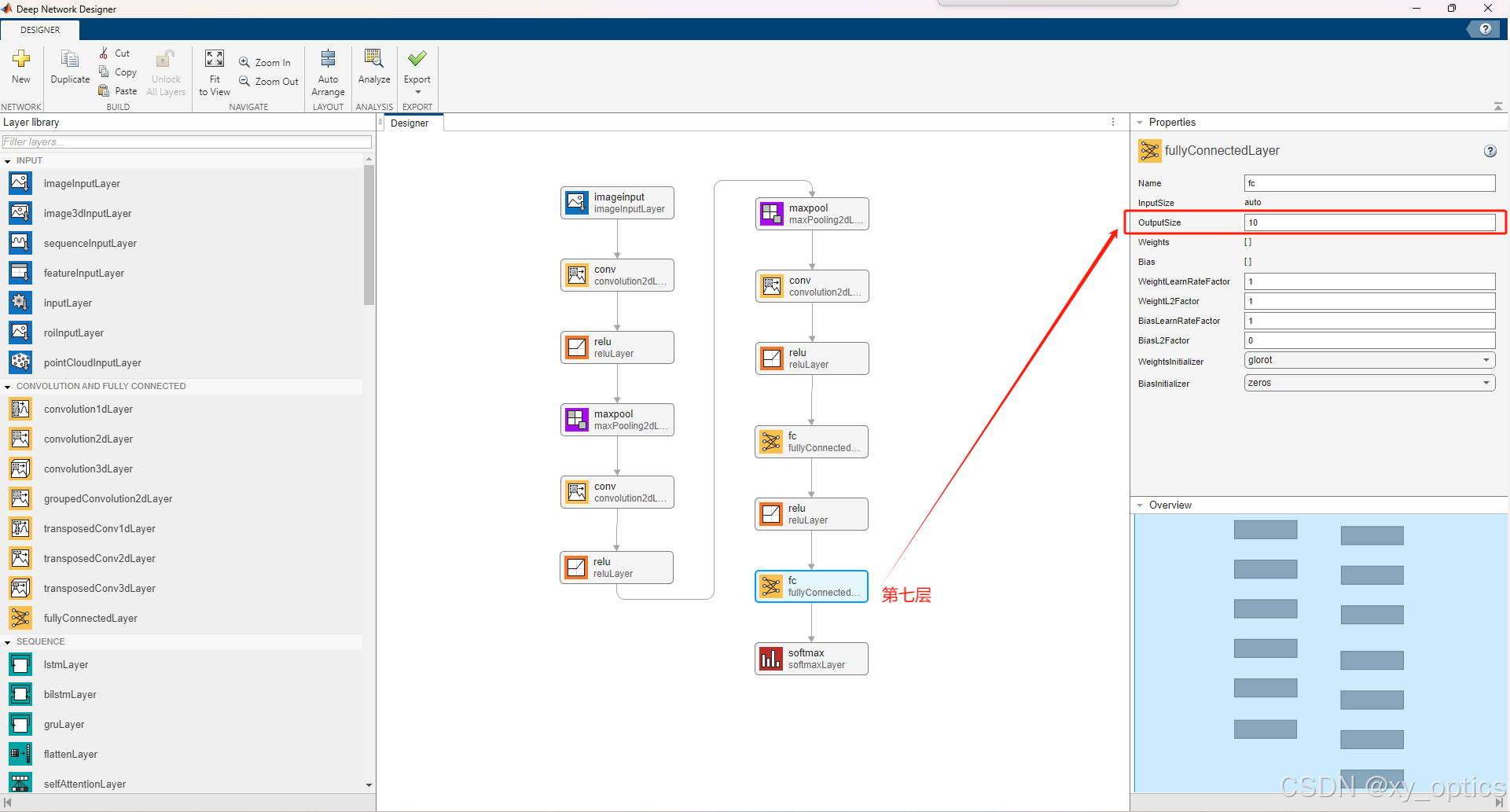

第七层：

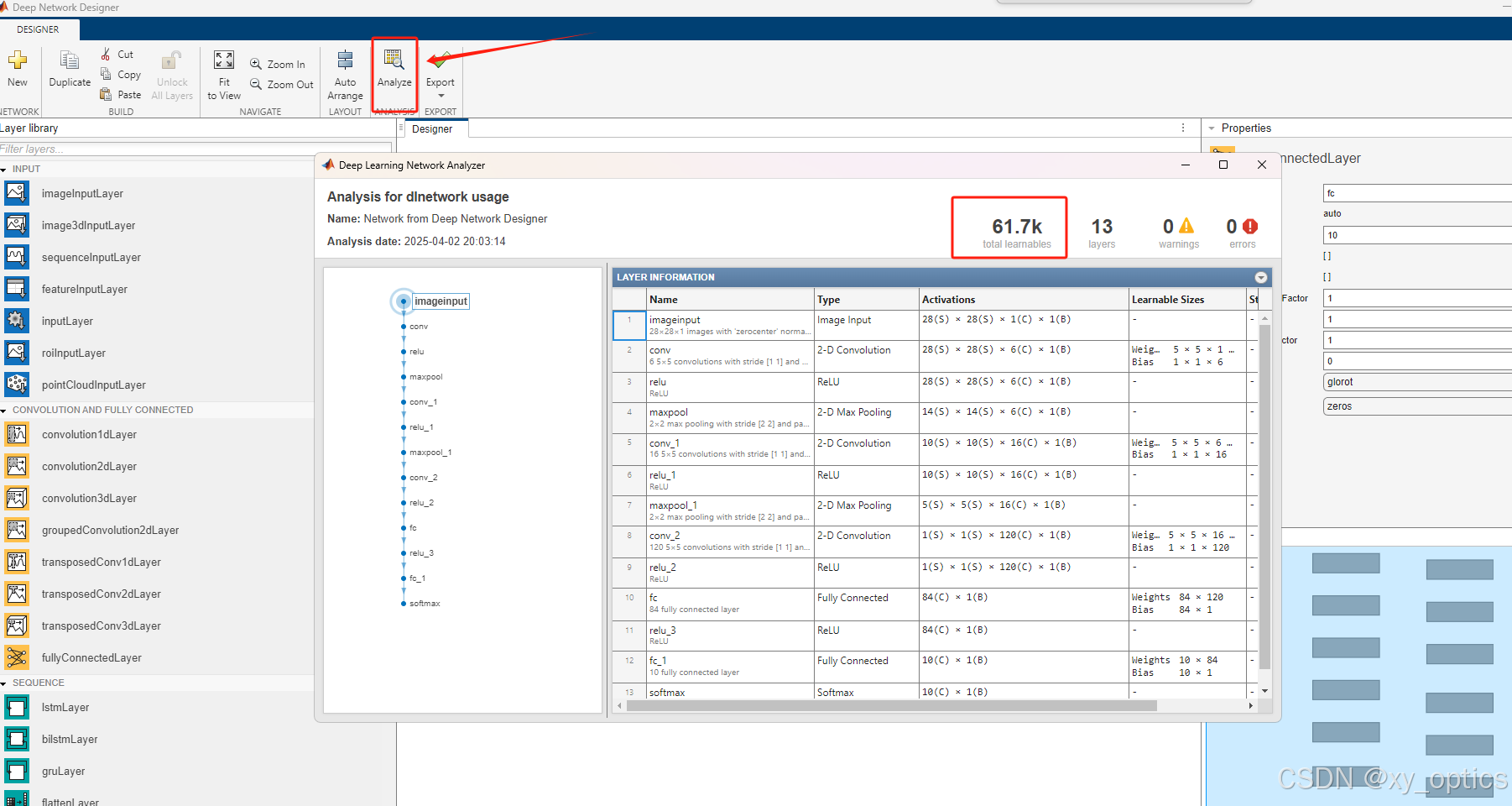

设置完成后，我们就可以用Analyze这个按钮分析这个网络了，分析内容很详细，可以看到这个网络的可学习参量为61.7k,跟我们上面计算的结果相同。至此，我们就完成了LeNet-5的搭建。
