HDLBIT-程序（Procedures）

始终块(组合)【Always blocks(combinational)】

答案:

Always blocks (clocked)

答案：

module top_module(
    input clk,
    input a,
    input b,
    output wire out_assign,
    output reg out_always_comb,
    output reg out_always_ff   );

    assign out_assign=a^b;

    always@(*)
        begin
            out_always_comb=a^b;
        end

    always@(posedge clk)
    	begin
            out_always_ff<=a^b;
        end

endmodule

注意：

^代表或非

时序逻辑使用非阻塞语句<=（并行执行）在同一时间下一起运行，所以是时序

组合逻辑使用阻塞语句=（按顺序执行）

lf statement

答案：

module top_module(
    input a,
    input b,
    input sel_b1,
    input sel_b2,
    output wire out_assign,
    output reg out_always   );

    always@(*)
        begin
            if(sel_b1==1'b1&sel_b2==1'b1)
                begin
                    out_always=b;
                end

            else
                begin
                 	out_always=a;
                end
        end
    assign  out_assign=(sel_b1==1'b1&sel_b2==1'b1)?b:a;

endmodule

lf statement latches

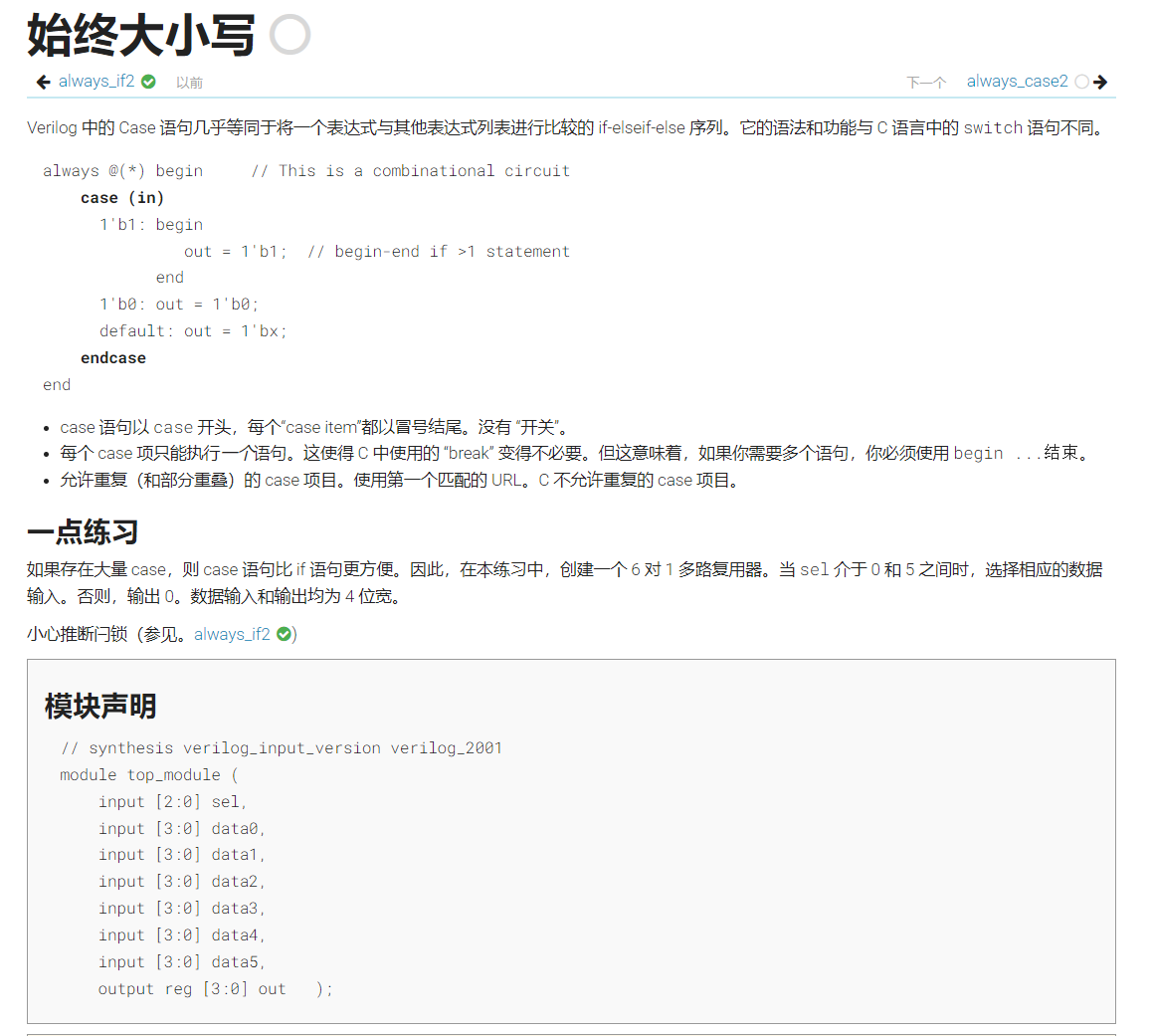

Case statement

答案：

module top_module (
    input [2:0] sel,
    input [3:0] data0,
    input [3:0] data1,
    input [3:0] data2,
    input [3:0] data3,
    input [3:0] data4,
    input [3:0] data5,
    output reg [3:0] out   );//

    always@(*) begin  // This is a combinational circuit
        case(sel)
            0:out=data0;
            1:out=data1;
            2:out=data2;
            3:out=data3;
            4:out=data4;
            5:out=data5;
            default: out = 0;  // 可替换为 out <= 0;
        endcase
    end

endmodule

注意：

• 组合逻辑中 ：优先使用 =，保持代码清晰性（显式表示顺序逻辑）。
• 时序逻辑中 ：始终使用 <=，避免竞争条件。
• 团队协作时 ：统一赋值风格，减少潜在错误。

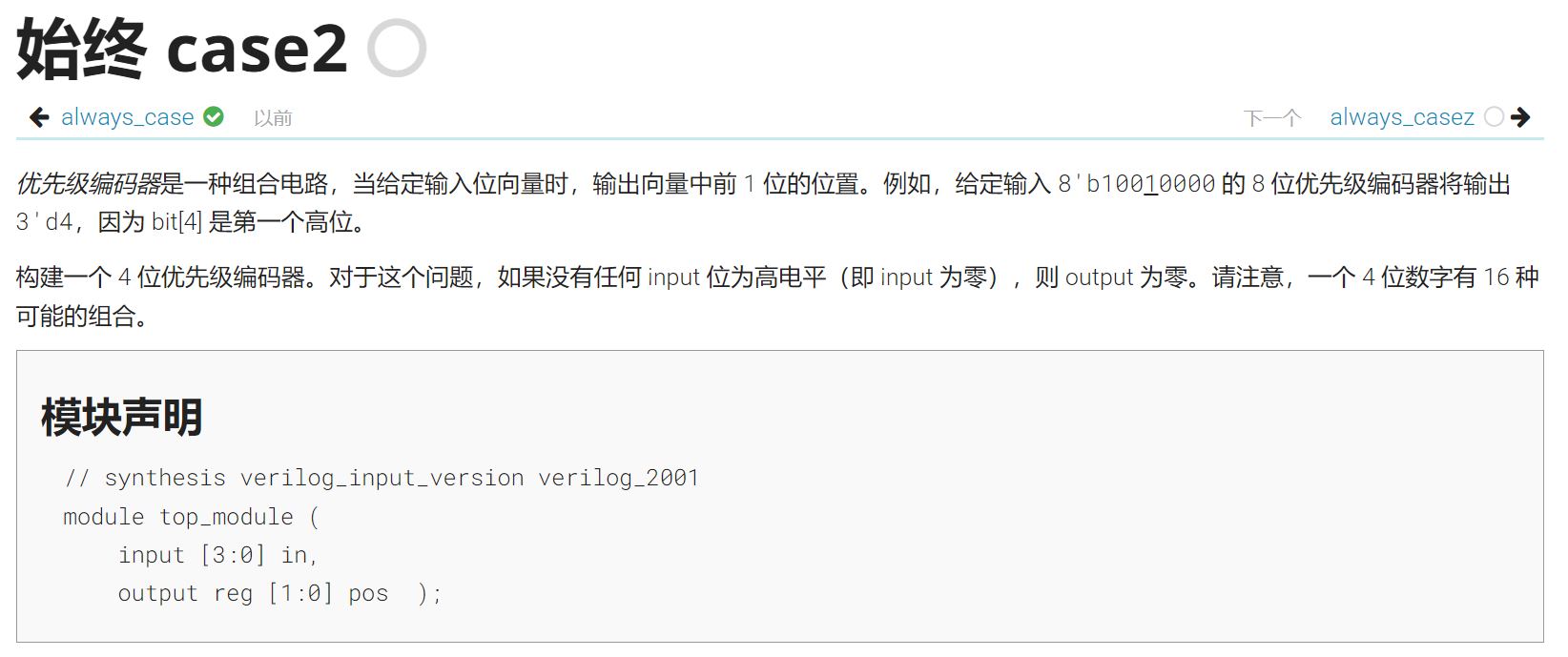

Priority encoder

答案：

// synthesis verilog_input_version verilog_2001
module top_module (
    input [3:0] in,
    output reg [1:0] pos
);

always @(*) begin
    case (in)
        4'b0000: pos = 2'd0;
        4'b0001: pos = 2'd0;
        4'b0010: pos = 2'd1;
        4'b0011: pos = 2'd0;
        4'b0100: pos = 2'd2;
        4'b0101: pos = 2'd0;
        4'b0110: pos = 2'd1;
        4'b0111: pos = 2'd0;
        4'b1000: pos = 2'd3;
        4'b1001: pos = 2'd0;
        4'b1010: pos = 2'd1;
        4'b1011: pos = 2'd0;
        4'b1100: pos = 2'd2;
        4'b1101: pos = 2'd0;
        4'b1110: pos = 2'd1;
        4'b1111: pos = 2'd0;
        default: pos = 2'd0; // 可选，因为上面已经覆盖了所有情况
    endcase
end

endmodule

 很蠢的枚举方法，暂且不知道其他方法怎么写

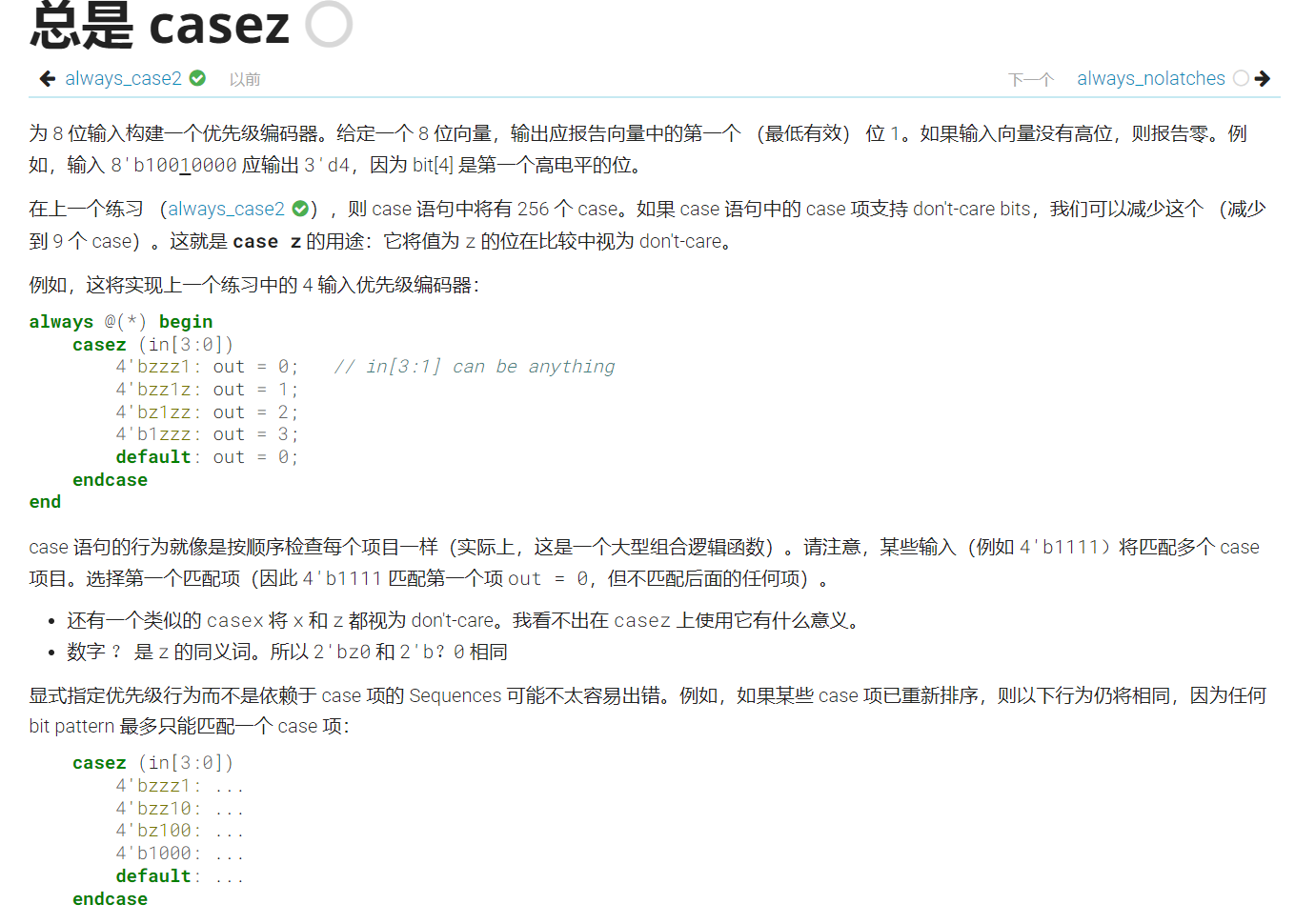

Priority encoder with casez

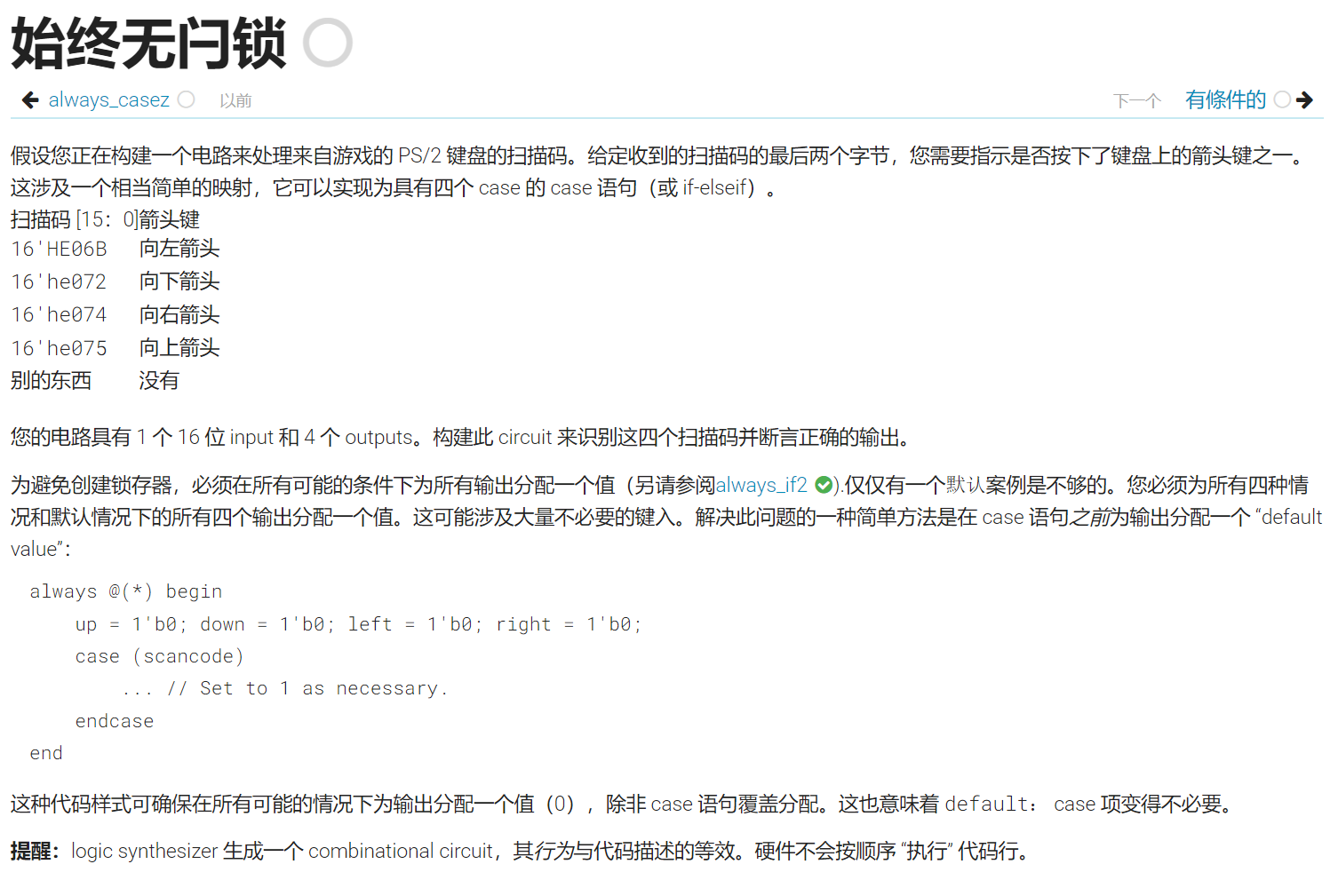

Avoiding latches
