YOLOv1

1. YOLOv1 的网络结构

主干网络（Backbone）

输入与输出

YOLOv1

YOLOV1 论文地址：【https://www.cv-foundation.org/openaccess/content_cvpr_2016/papers/Redmon_You_Only_Look_CVPR_2016_paper.pdf?spm=5176.28103460.0.0.359a5d27d0cimU&file=Redmon_You_Only_Look_CVPR_2016_paper.pdf】
YOLOV1 论文中文翻译参考地址：【深度学习论文阅读目标检测篇（四）中英文对照版：YOLOv1《 You Only Look Once: Unified, Real-Time Object Detection》_yolo英语文章-CSDN博客】

YOLOv1 是由 Joseph Redmon 等人在 2016 年 CVPR 上提出的实时目标检测算法，它的网络结构设计灵感来源自 GoogleNet，其核心思想是将目标检测任务转化为一个单次回归问题（single regression），实现了速度与精度的平衡。它标志着目标检测从“两阶段”（如 R-CNN 系列）向“一阶段”（one-stage）的重大转变。整个图像只看一次，通过一个神经网络直接预测所有边界框和类别概率。

不再使用区域提议（如 R-CNN 的 Selective Search）。
将检测视为全局回归问题，端到端训练。
速度快（实时检测，可达 45 FPS，快速版 155 FPS）。
能够捕捉上下文信息，减少背景误检。

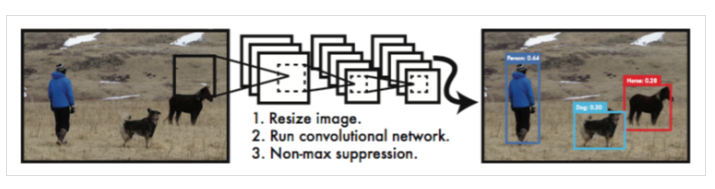

整个过程图示如下：

Resize image：将输入图像调整满足神经网络的尺寸（448 x 448）
Run convolutional network：在图像上运行单个卷积网络
Non-max suppression：根据模型设置的置信度阈值对检测得到的边界框进行 NMS 处理

1. YOLOv1 的网络结构

主干网络（Backbone）

使用自定义的卷积神经网络（类似 GoogLeNet，但更简单）。
包含 24 个卷积层 + 2 个全连接层。
前 20 层用于特征提取，后 4 层用于检测（回归预测）。
最后一层输出一个 7×7×30 的张量。

卷积（conv layer）之后，计算输出尺寸：向下取整

你可以使用 LaTeX 格式来表示这个输出尺寸计算公式，规范的公式写法如下：

$\text{Output Size} = \left\lfloor \frac{\text{Input Size} + 2 \times \text{Padding} - \text{Filter Size}}{\text{Stride}} \right\rfloor + 1$
最大池化（Max Pooling）之后，，计算输出尺寸：向下取整

$\text{Output Size} = \left\lfloor \frac{\text{Input Size} + 2 \times \text{Padding} - \text{Filter Size}}{\text{Stride}} \right\rfloor + 1$

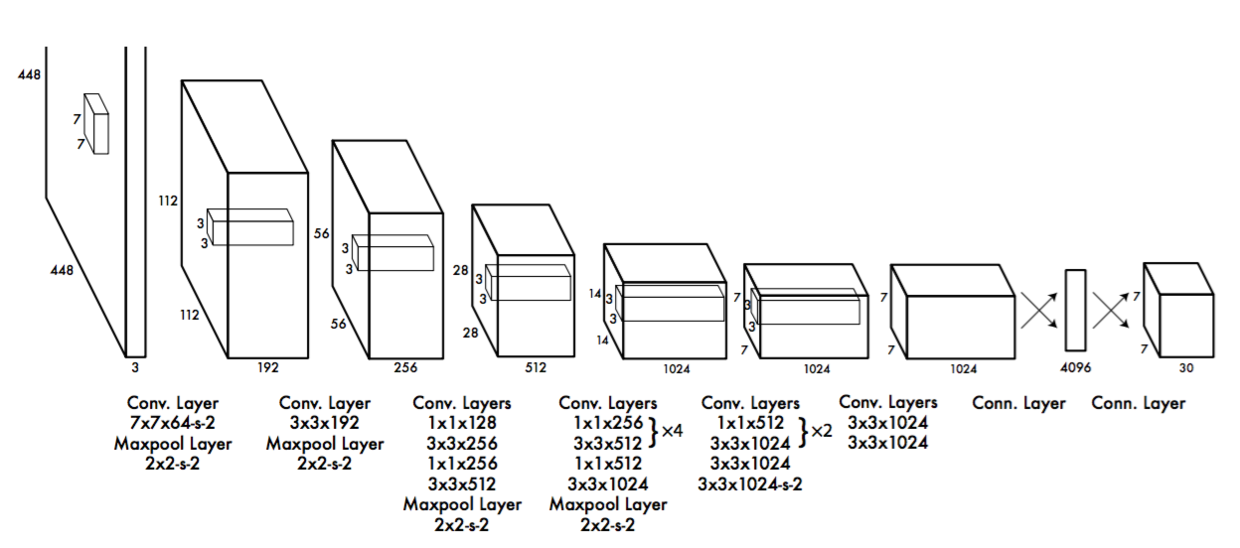

结构：24 个卷积层、4 个池化层、2 个全连接层

根据论文中的网络结构（上图），复原网络结构参数：

LAYER	OUTPUT SIZE	MODULE
	448x448x3
1	224x224x64	Conv 7x7x64, s-2, p-3
	112x112x64	Maxpool 2x2, s-2, p-0
2	112x112x192	Conv 3x3x192, s-1, p-1
	56x56x192	Maxpool 2x2, s-2, p-0
3	56x56x128	Conv 1x1x128, s-1, p-0
4	56x56x256	Conv 3x3x256, s-1, p-1
5	56x56x256	Conv 1x1x256, s-1, p-0
6	56x56x512	Conv 3x3x512, s-1, p-1
	28x28x512	Maxpool 2x2, s-2, p-0
7,9,11,13	28x28x256	Conv 1x1x256, s-1, p-0
8,10,12,14	28x28x512	Conv 3x3x512, s-1, p-1
15	28x28x512	Conv 1x1x512, s-1, p-0
16	28x28x1024	Conv 3x3x1024, s-1, p-1
	14x14x1024	Maxpool 2x2, s-2, p-0
17,19	14x14x512	Conv 1x1x512, s-1, p-0
18,20	14x14x1024	Conv 3x3x1024, s-1, p-1
21	14x14x1024	Conv 3x3x1024, s-1, p-1
22	7x7x1024	Conv 3x3x1024, s-2, p-1
23	7x7x1024	Conv 3x3x1024, s-1, p-1
24	7x7x1024	Conv 3x3x1024, s-1, p-1
25	4096x1	FC1
26	1470x1	FC2
	7x7x30	reshape

输入与输出

输入：图像被调整为 448×448 像素。
输出：一个 7×7×30 的预测张量。

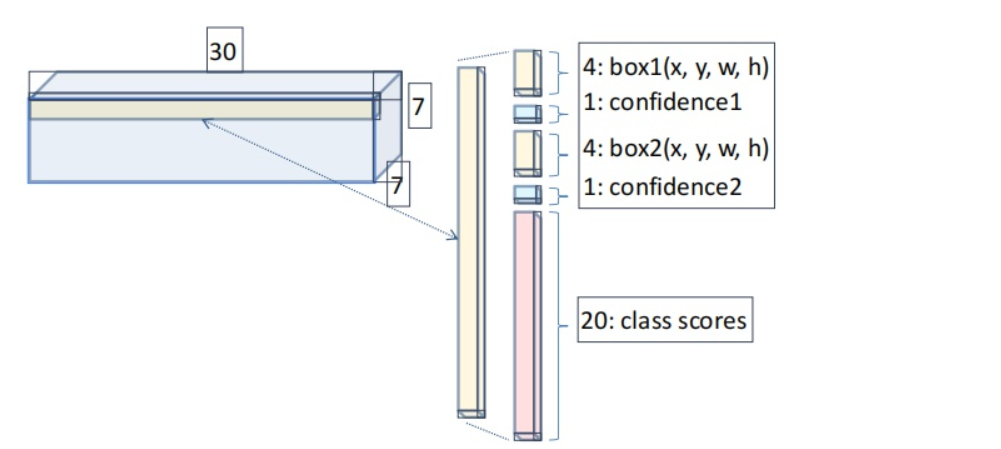

2. 输出张量解释（7×7×30）

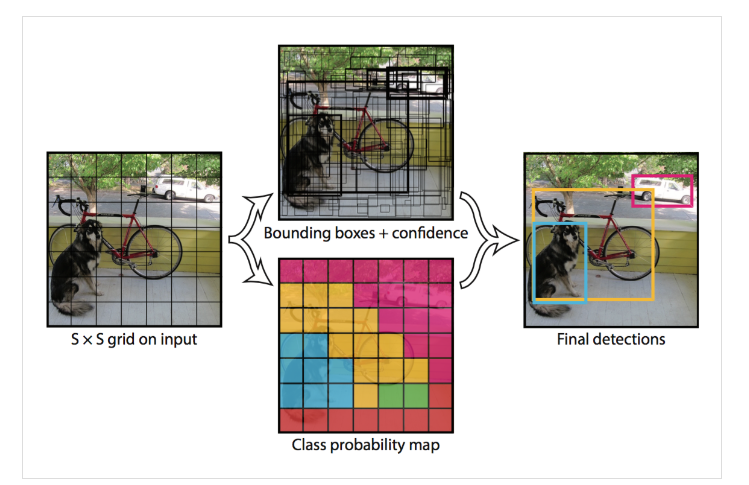

YOLOv1 将输入图像划分为 S×S 的网格（默认 S=7），每个网格单元（grid cell）负责预测中心点落在该网格内的目标【只有当目标的中心点坐标落在某个网格中时，该网格才负责预测该目标】：

B 个边界框（bounding boxes）
C 个类别概率

输出维度分解：7×7×30

7×7：图像被划分为 7×7 = 49 个网格单元。
然后每个网格预测 B 个边框（论文中的设置是 2 个边框），即预测出 7 x 7 x 2 个边框，每个边框都要预测（x,y,w,h）+ confidence

项目	含义
x, y	边界框中心点相对于该网格左上角的偏移量（归一化到 [0, 1]）
w, h	边界框的宽和高，相对于整张图像的宽高进行归一化
confidence	该边界框的置信度，表示框中存在目标的可能性（confidence = Pr(Object) × IoU）

除了边界框信息，每个网格还会预测 C 个类别概率（C 是类别数量，如 VOC 数据集为 20 类），这些概率是基于网格的，也就是说：不管预测几个边界框，每个网格只预测一套类别概率
所以：输出的维度是 S x S x (5 x B + C)，对于 VOC 数据集来说，最后输出就是 7 x 7 x (5 x 2 + 20)，即 7 x 7 x 30

3. 损失函数

YOLOv1 使用均方误差（MSE）联合优化定位、置信度和分类损失：

$\mathcal{L} = \lambda_{\text{coord}} \cdot \text{location loss} + \text{confidence loss} + \lambda_{\text{noobj}} \cdot \text{no-object confidence loss} + \text{classification loss}$

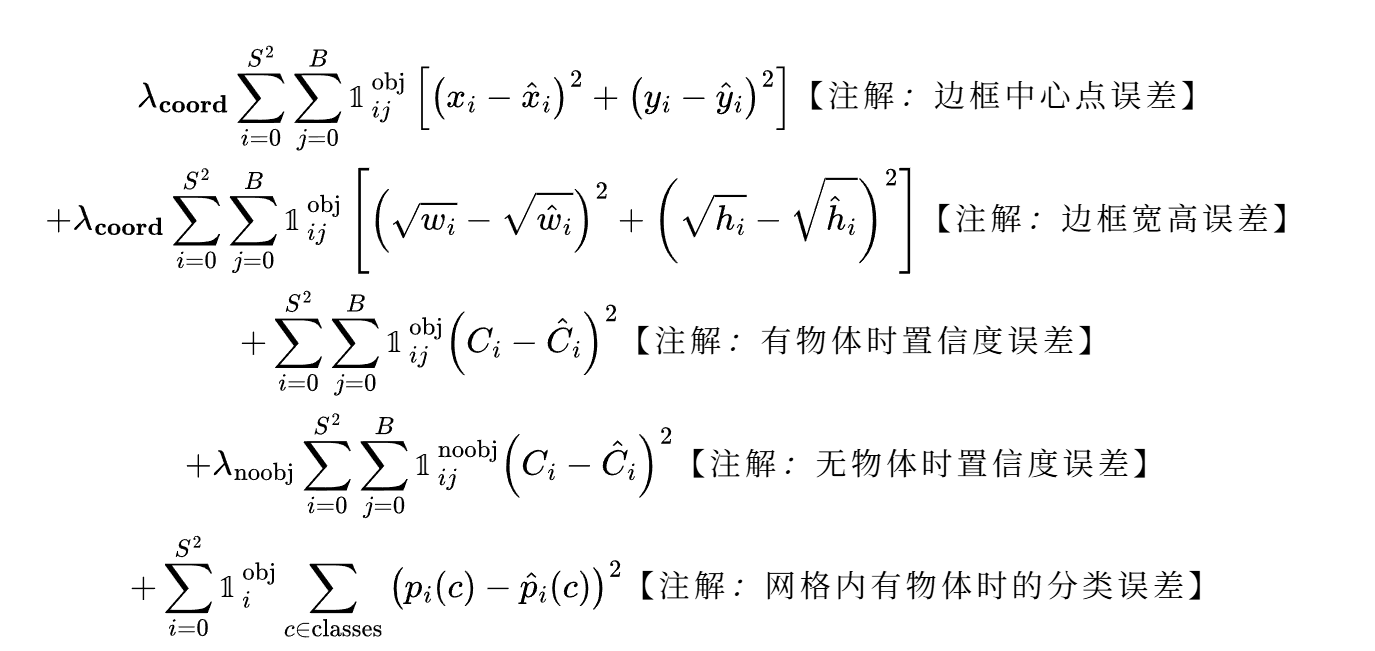

公式图示：

公式解释：
- $\lambda_{coord}$ 是一个权重系数，用于平衡坐标损失与其他损失项，论文中设置的值为 5
- $S^2$ 表示有多少个 grid，
- B 表示框的个数，在 YOLOv1 中是 2 种，即 B 为 2
- obj 表示有物体时的情况
- noobj 表示没有物体时的情况
- i j 表示第 i 个的第 j 个框
- $1_{ij}^{obj}$ 是一个指示函数，当某个边界框负责某个对象时为 1，否则为 0
- $x_i$ 和 $y_i$ 表示实际的坐标， $\hat{x_i}$ 和 $\hat{y_i}$ 表示预测的坐标
- $w_i$ 和 $h_i$ 表示实际的宽高， $\hat{w_i}$ 和 $\hat{h_i}$ 表示预测的宽高
- $C_i$ 表示实际的置信度分数 $C_i=Pr(obj)*IoU$ ， $\hat{C_i}$ 表示预测的置信度分数
- $\lambda_{noobj}$ 一个较小的权重系数，用来减少无对象区域的置信度损失的影响，论文中设置的值为 0.5
- $1_{ij}^{noobj}$ 是一个指示函数，当某个边界框负责某个对象时为 0，否则为 1
- $p_i(c)$ 是第 i 个网格单元格中对象的真实类别分布， $\hat{p_i}(c)$ 是预测的类别概率分布

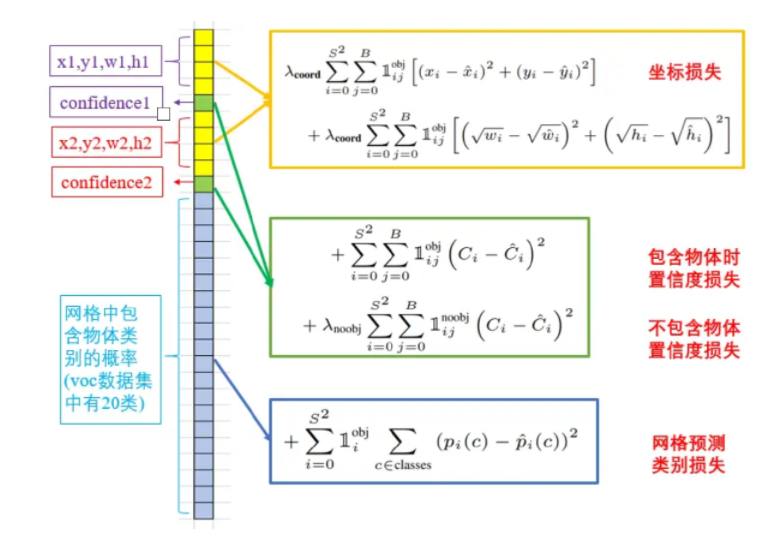

各部分损失：

位置损失（有物体的网格）：
- 对中心坐标 (x,y) 和宽高 (w,h) 使用 MSE。
- 宽高开根号（缓解大小框误差差异）。
置信度损失：
- 有物体时：confidence = IoU
- 无物体时：confidence = 0
分类损失：
- 只在包含物体的网格上计算类别概率的 MSE。

使用超参数 λ_coord=5 和 λ_noobj=0.5 平衡各损失项。

4. YOLOv1 的优点

优点	说明
速度快	单次前向传播完成检测，实现实时性能（45 FPS）
全局推理	整图输入，能利用上下文信息，减少背景误检
泛化能力强	学习到物体的一般表示，可迁移到艺术作品等非常规图像
端到端训练	统一网络结构，无需多阶段流水线

5. YOLOv1 的局限性

缺陷	原因与影响
定位精度低	使用 MSE 损失，大小框误差权重相同，小目标定位差
每个网格只预测 2 个框	难以处理密集小目标（如鸟群）
只能预测 98 个框	覆盖能力有限，漏检率高
对新长宽比敏感	固定尺寸输出，泛化性受限
无法处理大物体跨网格	一个物体被多个网格预测，易产生重复检测

认识YOLOV5开源项目

要在 YOLOv5 开源项目中运行自己的数据集，需要按照「数据准备→项目配置→训练→验证→推理」的流程操作，核心是让数据集符合 YOLOv5 的格式要求，并正确配置训练参数。

1.下载YOLOV5开源项目

直接通过 GitHub 仓库下载

官方仓库地址：https://github.com/ultralytics/yolov5（这是由 Ultralytics 团队维护的官方版本，更新最及时）

2.认识yolov5

classify：使用 yolov5 实现分类模型的文件
segment：使用 yolov5 实现分割模型的文件
data：

如果说直接使用 yolov5s.pt 作为预训练模型，那么可以不指定网络结构配置的 yaml，它会自动的加载 yolov5s.pt 里面的网络结构进行训练
如果说你想从零开始训练，就需要指定网络结构文件 yaml

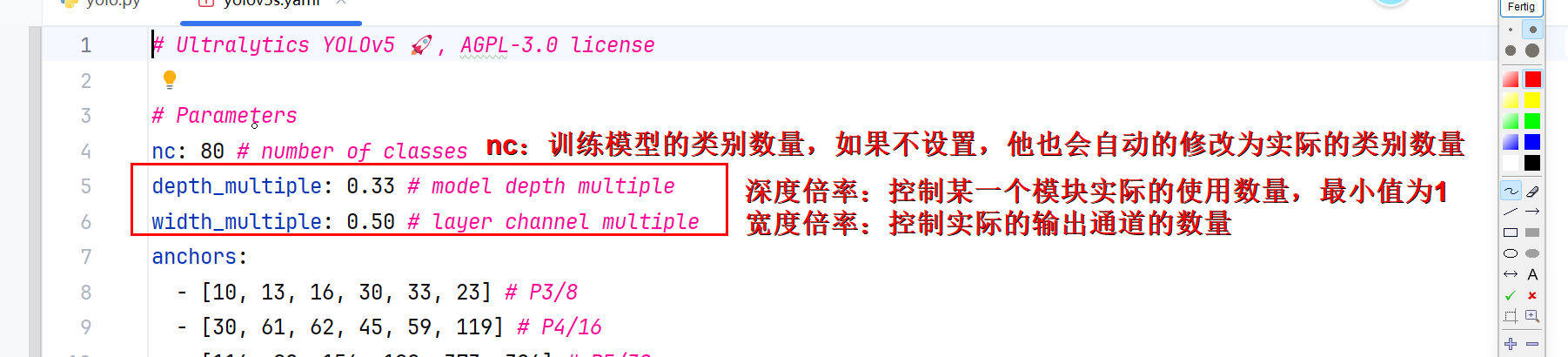

如果说直接使用 yolov5s.pt 作为预训练模型且你需要修改网络结构，那么就需要指定你修改网络结构后的 yaml 文件，否则就只会加载 yolov5s.pt 训练的网络结构

3. 模型训练

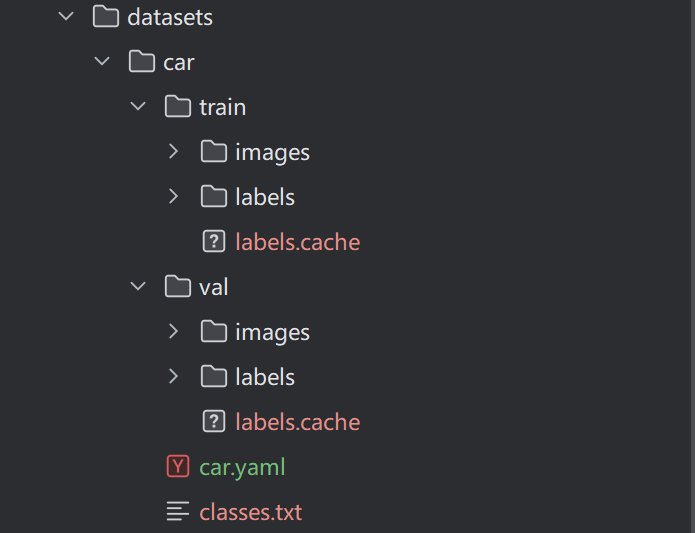

3.1数据集准备

建议按以下结构存放（与 YOLOv5 项目目录对应）：

yolov5/
├─ datasets/               # 数据集根目录
│  └─ my_dataset/          # 你的数据集名称
│     ├─ images/           # 存放所有图像
│     │  ├─ train/         # 训练集图像
│     │  ├─ val/           # 验证集图像
│     │  └─ test/          # 测试集图像（可选）
│     └─ labels/           # 存放所有标注文件（与 images 对应）
│        ├─ train/         # 训练集标注（与 train 图像一一对应）
│        ├─ val/           # 验证集标注（与 val 图像一一对应）
│        └─ test/          # 测试集标注（可选）

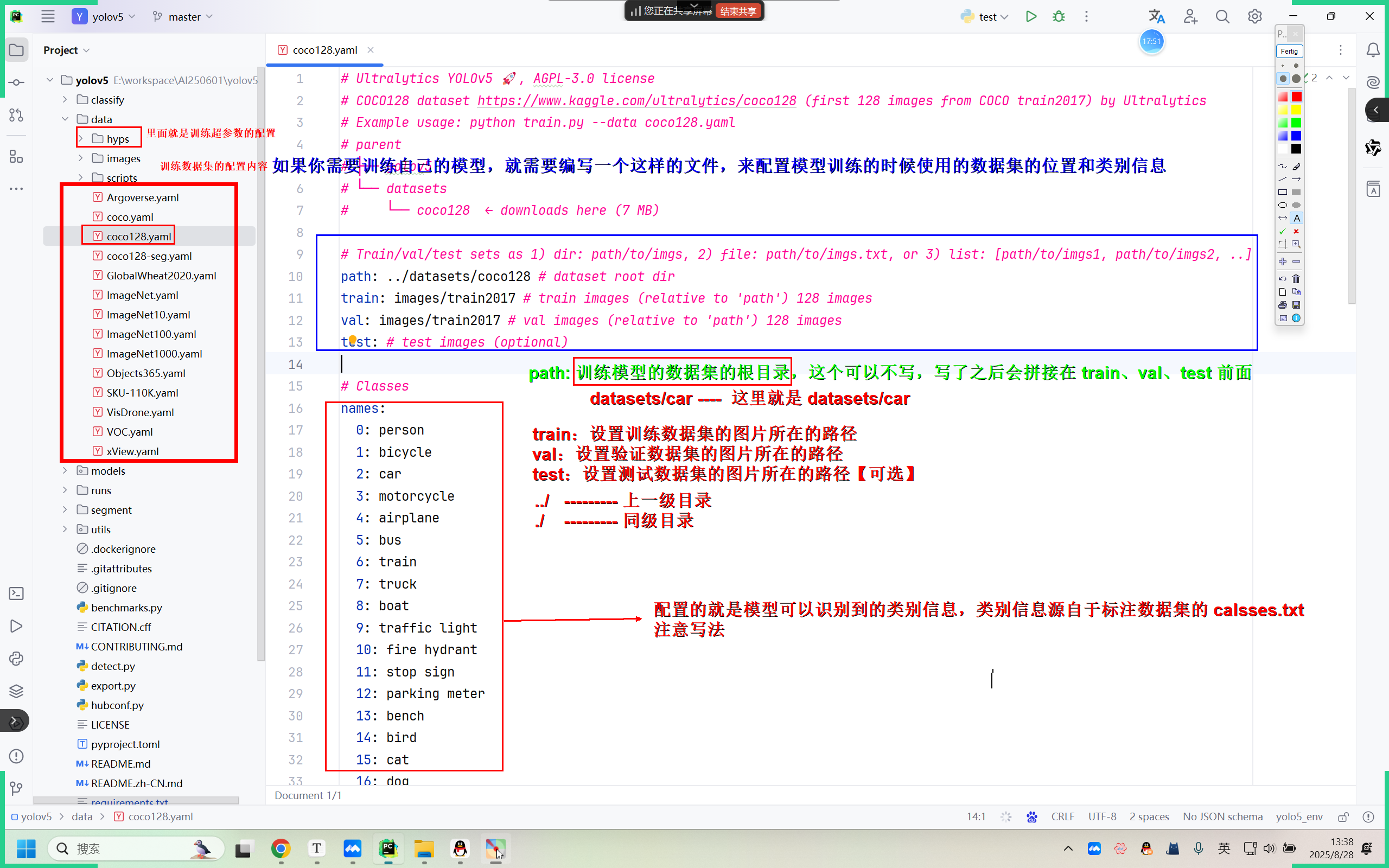

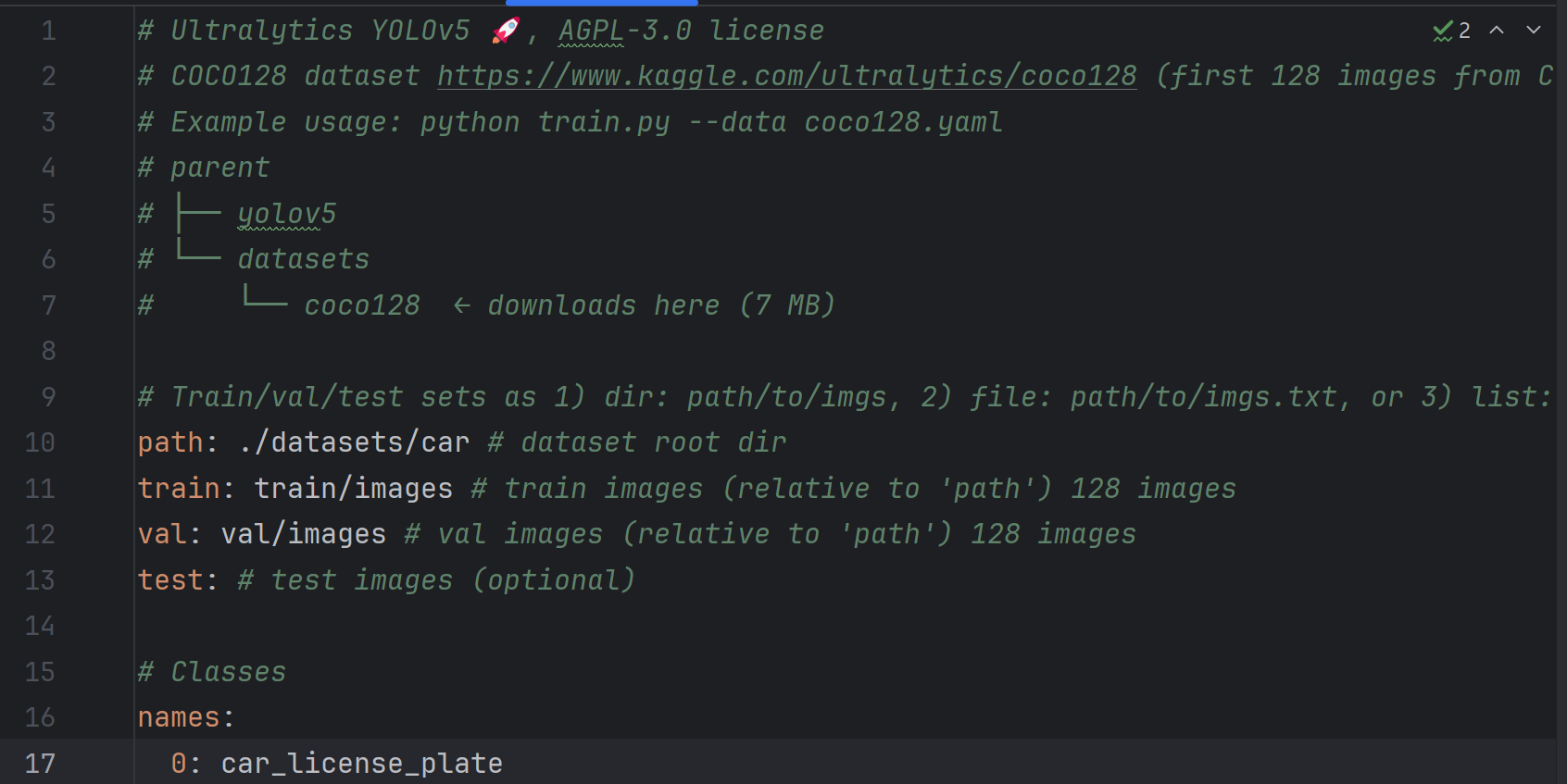

3.2 为数据集配置 yaml 文件

建议复制官方的，然后自己修改路径和类名，以免出现格式问题报错

例如我要做一个车牌检测

3.3 训练命令

python train.py \
  --data data/my_dataset.yaml \  # 你的数据集配置文件
  --cfg models/yolov5s.yaml \    # 模型配置文件
  --weights yolov5s.pt \         # 预训练权重（加速收敛，可选）
  --epochs 100 \                 # 训练轮次
  --batch-size 16 \              # 批次大小（根据显存调整）
  --img 640 \                    # 输入图像尺寸（统一缩放为 640x640）
  --device 0 \                   # 训练设备（0 为 GPU，cpu 为 CPU）
  --name my_train                # 训练结果保存文件夹名称（在 runs/train/ 下）
python train.py --data coco.yaml --epochs 300 --weights '' --batch-size 128 --device 0

此时就可以开始训练

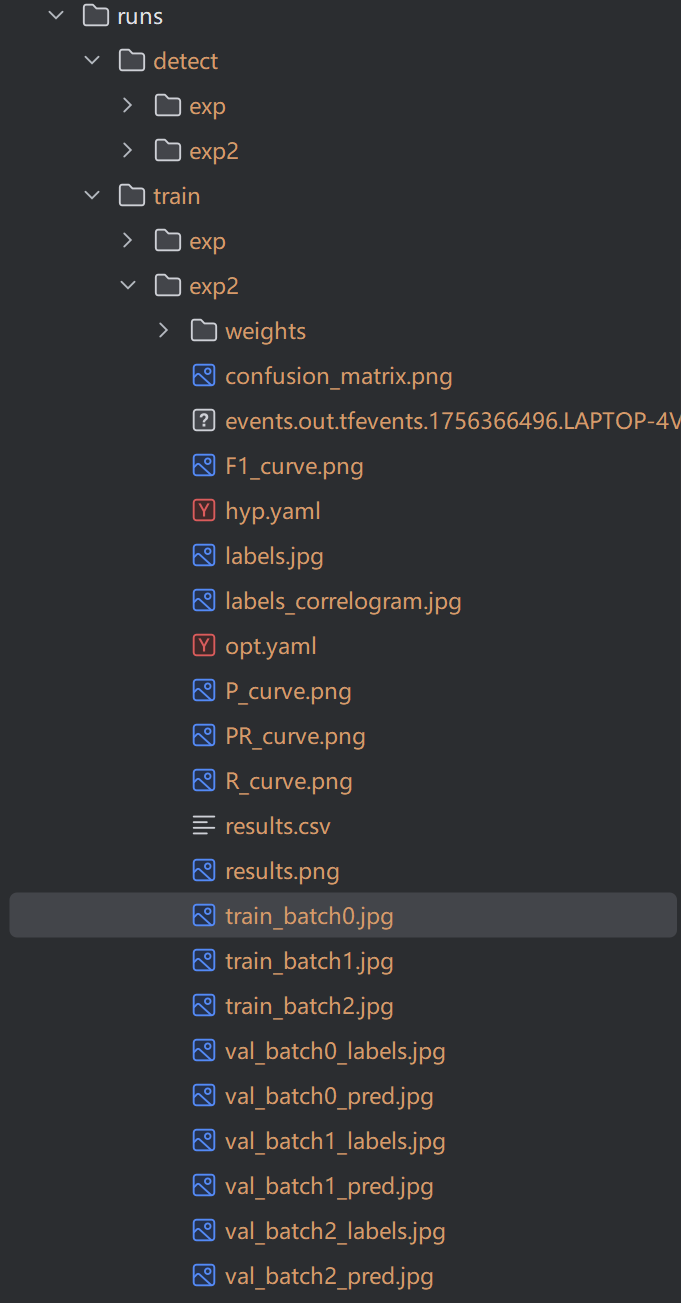

3.3 结果查看

训练完成后，在 runs/train/my_train/ 目录下生成结果，包括：

weights/best.pt：验证集性能最好的模型权重；
results.png：训练过程中的损失曲线、精度曲线；
val_batch0_pred.jpg：验证集预测可视化结果。
