4.1.2 灰度-彩色变换法（Gray-to-Color Transformation）
图像显示技术已成为我们日常生活中不可或缺的一部分，从智能手机到医疗成像，从卫星遥感到虚拟现实，无不依赖各种图像显示技术。本文将深入探讨图像显示的基本方式、灰度与RGB转换的原理，以及伪彩色映射技术及其应用。
1 图像显示的基本概念与方式
图像显示技术是指将电子信号转换为视觉图像的技术，广泛应用于电视、电脑、手机等设备中。
根据显示原理的不同，图像显示技术主要可分为以下几种类型：
液晶显示（LCD）：利用液晶分子的光学特性实现图像显示。它采用透光式显示技术，通过液晶屏幕的透明度变化来显示图像。LCD具有功耗低、分辨率高、色彩饱和度好等特点，广泛应用于各种电子产品中。
有机发光二极管显示（OLED）：利用有机发光材料的特性实现图像显示。它采用自发光式显示技术，通过在有机材料中加电产生发光来显示图像。OLED具有对比度高、响应速度快、可弯曲、可透明等特点，目前被广泛应用于高端电子产品中。
真空荧光显示（VFD）：利用电子束射线在真空管内击中荧光粉从而发光的方法。它采用暗射线显示技术，通过射线在荧光屏上的轰击来显示图像。VFD具有寿命长、亮度高、视角宽等特点，常用于机械设备、仪器仪表等领域。
LED显示 ：利用发光二极管发光的方法。它采用点阵式显示技术，通过将大量的LED组合在一起来显示图像。LED显示具有亮度高、耗电低、寿命长等特点，广泛应用于电子屏幕、室内外广告牌等场所。
2 图像的类型与特点
2.1 单通道图像（灰度图像）
灰度图像是用不同饱和度的黑色来表示每个图像点，比如用8位0-255数字表示"灰色"程度。每个像素点只需要一个灰度值，这样一个3X3的灰度图，只需要9个byte就能保存。
矩阵表示 ：一幅2-D图像可以用一个2-D数组f(x,y)来表示。实际中还常将一幅2-D图像写成一个2-D的M×N矩阵（其中M和N分别为图像的总行数和总列数），矩阵中的每个元素对应一个像素。
2.2 多通道图像（彩色图像）
在RGB彩色图像中，一种彩色由R（红色）、G（绿色）、B（蓝色）三原色按比例混合而成。图像的基本单元是一个像素，一个像素需要3块表示，分别代表R、G、B，如果8位表示一个颜色，就由0-255区分不同亮度的某种原色。
除了常见的RGB三通道格式，还有RGBA（四通道含透明度）格式，其中A代表Alpha通道，用于控制图像的透明度。
2.3 二值化图像
二值化图像将像素值简化成黑白两色（0或255），通过阈值分割实现。对于二值图像，在每个空间位置的取值只有两个，可用黑白来区别，也可用0和1来区别。
2.4 渐进式显示
渐进式显示（如Progressive JPEG）使图像从模糊到清晰逐步加载，可以显著提升用户体验，特别是在网络环境较差的情况下。
特点总结如下：
| 图像类型 | 别名/别称 | 颜色特征 | 像素值范围 | 文件大小特点 | 常见格式 |
| 单通道图像 | 灰度图 | 不含彩色信息，只表示明暗 | 0-255 | 相对较小（例如3x3灰度图只需9字节） | PGM |
| 多通道图像 | 彩色图 (如RGB)、带透明度的图 (如RGBA) | RGB通过红绿蓝三原色混合成色； RGBA在RGB基础上增加透明度通道 |
每个通道通常为0-255 | 较大（RGB图像每个像素需3个值表示） | JPEG, PNG, TIFF, WebP |
| 二值化图像 | 黑白图像 | 只有黑白两色 | 0（黑）或255（白） | 最小（像素值仅两种可能） | BMP |
| 渐进式显示 | (一种显示技术，而非图像类型本身) | JPEG, PNG, GIF |
3 灰度值与RGB的转换关系
3.1 RGB→灰度值转换
RGB值和灰度的转换，实际上是人眼对于彩色的感觉到亮度感觉的转换，这是一个心理学问题。由于人眼视网膜中感知亮度的视锥细胞对绿色最敏感（波长555nm），红色次之，蓝色最弱，因此灰度转换需为RGB通道分配不同权重，而非简单取平均值。
国际标准ITU-R BT.601定义了基于人眼视觉特性的权重比例：绿光（G）贡献约58.7%亮度，红光（R）占29.9%，蓝光（B）仅11.4%。此权重分配确保灰度结果符合主观明暗感知。
标准心理学公式 ：Gray=0.299×R+0.587×G+0.114×B，这是最权威的转换方式，直接采用浮点运算，精度最高。
整数近似法 （避免浮点开销）：Gray=(R×299+G×587+B×114+500)/1000，末尾+500实现四舍五入。
移位运算版 （16位精度加速）：Gray=(R×19595+G×38469+B×7472)>>16，利用位右移替代除法，性能最优。

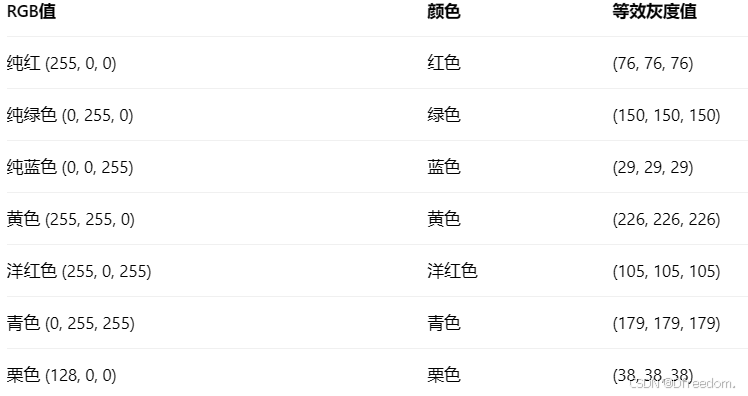

以下是一些常见颜色的转换示例：
3.2 灰度→RGB转换
灰度图转RGB属于"伪彩色转换"，因为原始色彩信息已丢失。转换方式主要有两种：
单色复制 ：R=G=B=Gray，生成灰度外观的RGB图像（如(128, 128, 128)表示中灰）。
伪彩色映射 ：根据灰度值范围分配预设色彩（如热力图：低灰度→蓝色，高灰度→红色）。
4 伪彩色映射技术及应用
4.1 伪彩色映射技术原理
4.1.1 伪彩色映射的核心原理
伪彩色处理的本质是建立一个从灰度值到颜色的映射函数或查找表（Look-Up Table, LUT）。每个灰度级 G（通常范围是 0-255）会被赋予一个特定的 RGB 颜色值 (R,G,B)。
- 生理学基础：人眼视觉系统对亮度的变化（灰度差异）敏感度有限，一般只能区分几十个灰度级，但对色彩的辨别能力非常强，能够区分数百万种颜色。伪彩色技术正是利用了这一特性，将细微的灰度差异“编码”成更容易区分的颜色差异。
- 与真彩色的区别：真彩色图像（True Color）中每个像素的颜色真实反映了被摄对象的原始色彩。而伪彩色（Pseudo Color）中的颜色是人为赋予的，并不代表物体的真实颜色，其目的是增强可视化效果和信息突出。
- 映射关系：核心是建立一个映射函数 F(G)→(R,G,B)。这个映射可以是线性的、非线性的，或分段式的。
4.1.2 灰度-彩色变换法（Gray-to-Color Transformation）
为灰度图像的每个像素值独立地计算R、G、B三个通道的值，通常使用三个不同的变换函数：
\begin{align*}
R &= f_R(G) \\
G &= f_G(G) \\
B &= f_B(G)
\end{align*}
这些函数可以是线性、非线性（如正弦函数、指数函数）或分段线性的。通过精心设计这三个函数，可以生成平滑过渡的彩色效果，如彩虹色、热金属色等。
4.1.3 基于查找表（LUT）的映射
这是最常用且高效的方法。预先定义一个长度为256（对于8位灰度图）的查找表 LUT，其中每个索引位置对应一个RGB颜色值。
(R,G,B)=LUT[G]
- 优势：
- 极高的执行效率：映射过程简化为一次数组查找操作，非常适合实时处理。
- 灵活性强：可以轻松加载、替换不同的查找表来改变彩色化效果，而无需修改算法代码。
- 许多图像处理库和硬件都直接支持LUT操作。
4.1.4 频域伪彩色处理
先将灰度图像通过傅里叶变换转换到频率域，然后在频率域进行滤波等处理，再将处理后的不同频率分量赋予不同的颜色，最后进行傅里叶逆变换返回空间域，得到伪彩色图像。这种方法可以根据频率分布来赋予颜色。
4.2 伪彩技术的主要应用领域
5 图像显示技术的应用领域
图像显示技术在多个领域都有广泛应用：
- 医疗成像：如MRI和CT扫描的图像显示，帮助医生诊断疾病。伪彩色映射技术在医疗影像中应用广泛，如明显增强口腔影像中上颌肿瘤形态学信息，将甲状腺的螺旋CT图像中隐匿米粒大小病灶清晰显示等。
- 虚拟现实与增强现实：VR和AR设备依赖先进的图像显示技术，为用户提供沉浸式体验。
- 遥感监测：遥感技术利用图像显示技术监测地球环境，如卫星图像用于气候变化研究和灾害预警。
- 智能交通系统：使用图像显示技术监控交通流量，提高道路安全性和交通管理效率
