cgroup简介

Chroot简介：

早期的容器技术使用chroot作为系统目录隔离的手段。在此之前先介绍什么是chroot。

之前已经存在了chroot，chroot全称为change root directory更改root目录，在使用之后能以指定位置作为/的位置，这使得系统读取的目录不再是旧系统根下而是新的根下。

Chroot优点 ：

1. 增加了系统的安全性，限制了用户的权力
2. 在经过 chroot 之后，在新根下将访问不到旧系统的根目录结构和文件，这样就增强了系统的安全性。这个一般是在登录 (login) 前使用 chroot，以此达到用户不能访问一些特定的文件。
3. 建立一个与原系统隔离的系统目录结构，方便用户的开发
4. 使用 chroot 后，系统读取的是新根下的目录和文件，这是一个与原系统根下文件不相关的目录结构。在这个新的环境中，可以用来测试软件的静态编译以及一些与系统不相关的独立开发。
5. 切换系统的根目录位置，引导 Linux 系统启动以及急救系统等。

chroot 的作用就是切换系统的根位置，而这个作用最为明显的是在系统初始引导磁盘的处理过程中使用，从初始 RAM 磁盘 (initrd) 切换系统的根位置并执行真正的 init。另外，当系统出现一些问题时，我们也可以使用 chroot 来切换到一个临时的系统。

演示详细见网址chroot的用法 - charlieroro - 博客园 (cnblogs.com)

Chroot缺点：

那它也是存在局限性的，例如它依赖一台unix系统，并且只是对系统目录进行隔离，不对进程以及网络资源进行隔离。

检验进程空间，在新根下进行ping的操作，在新的界面使用ps aux|grep ping可以看到本质还是在跟系统上进行的。以上就是chroot存在的缺陷。

Cgroup简介：

cgroup 是 Linux 内核的一个功能，用来限制、控制与分离一个进程组的资源（如CPU、内存、磁盘输入输出，网络等）。我们可以将系统资源按照特定的百分比分配给cgroup。剩余的资源可以供其他cgroup或者进程使用。

1. 资源限制：限制进程使用资源上限
2. 优先级控制：不同组可以有不同优先级，比如CPU使用和磁盘IO吞吐
3. 审计：计算group资源使用情况，可以用来计费
4. 控制：挂起一组进程，或者重启一组进程

cgroup核心概念：

cgroup 是一种分层组织进程的机制， 沿层次结构以受控的方式分配系统资源。

1. task：在 linux 系统中，内核本身的调度和管理并不对进程和线程进行区分，只是根据 clone 时传入的参数的不同来从概念上区分进程和线程。这里使用 task 来表示系统的一个进程或线程。
2. subsystem：子系统，具体的资源控制器，控制某个特定的资源使用。比如 CPU 子系统可以控制 CPU 时间，memory 子系统可以控制内存使用量
3. cgroup：cgroups 中的资源控制以 cgroup 为单位实现。Cgroup 表示按某种资源控制标准划分而成的任务组，包含一个或多个子系统。一个任务可以加入某个 cgroup，也可以从某个 cgroup 迁移到另一个 cgroup
4. hierarchy：层级树，一系列 cgroup 组成的树形结构。每个节点都是一个 cgroup，cgroup 可以有多个子节点，子节点默认会继承父节点的属性。系统中可以有多个 hierarchy

虽然 cgroup 支持 hierarchy，允许不同的子资源挂到不同的目录，但是多个树之间有各种限制，增加了理解和维护的复杂性。在实际使用中，所有的子资源都会统一放到某个路径下（比如 ubuntu20 的 /sys/fs/cgroup/）

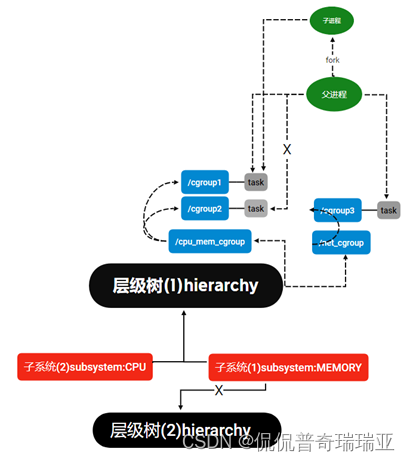

层级树hierarchy，子系统subsystem，cgroup控制组，task任务的关系：
规则一：层级树一对多子系统，子系统为红色部分

规则二：子系统一对一层级树

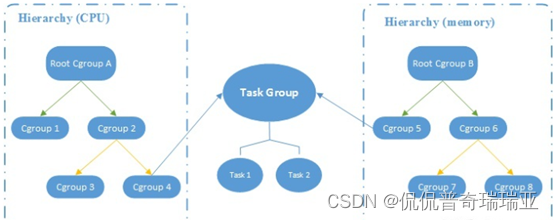

规则三：系统每次新建一个hierarchy时，该系统上的所有task默认构成了这个新建的hierarchy的初始化cgroup，这个cgroup也称为root cgroup。对于你创建的每个hierarchy，task只能存在于其中一个cgroup中，即一个task不能存在于同一个hierarchy的不同cgroup中，但是一个task可以存在在不同hierarchy中的多个cgroup中。如果操作时把一个task添加到同一个hierarchy中的另一个cgroup中，则会从第一个cgroup中移除

如下图,cpu和memory subsystem被附加到cpu_mem_cg的hierarchy。而net_cls subsystem被附加到net_cls hierarchy。并且httpd进程被同时加到了cpu_mem_cg hierarchy的cg1 cgroup中和net hierarchy的cg3 cgroup中。并通过两个hierarchy的subsystem分别对httpd进程进行cpu,memory及网络带宽的限制。

规则四：系统中的任何一个task(Linux中的进程)fork自己创建一个子task(子进程)时，子task会自动的继承父task cgroup的关系，在同一个cgroup中，但是子task可以根据需要移到其它不同的cgroup中。父子task之间是相互独立不依赖的。

子资源系统subsystem

1. Block IO（blkio)：限制块设备（磁盘、SSD、USB 等）的 IO 速率
2. CPU Set(cpuset)：限制任务能运行在哪些 CPU 核上
3. CPU Accounting(cpuacct)：生成 cgroup 中任务使用 CPU 的报告
4. CPU (CPU)：限制调度器分配的 CPU 时间
5. Devices (devices)：允许或者拒绝 cgroup 中任务对设备的访问
6. Freezer (freezer)：挂起或者重启 cgroup 中的任务
7. Memory (memory)：限制 cgroup 中任务使用内存的量，并生成任务当前内存的使用情况报告
8. Network Classifier(net_cls)：为 cgroup 中的报文设置上特定的 classid 标志，这样 tc 等工具就能根据标记对网络进行配置
9. Network Priority (net_prio)：对每个网络接口设置报文的优先级
10. perf_event：识别任务的 cgroup 成员，可以用来做性能分析

cgroups文件系统

Linux 使用了多种数据结构在内核中实现了 cgroups 的配置，关联了进程和 cgroups 节点，那么 Linux 又是如何让用户态的进程使用到 cgroups 的功能呢？ Linux内核有一个很强大的模块叫 VFS (Virtual File System)。 VFS 能够把具体文件系统的细节隐藏起来，给用户态进程提供一个统一的文件系统 API 接口。 cgroups 也是通过 VFS 把功能暴露给用户态的，cgroups 与 VFS 之间的衔接部分称之为 cgroups 文件系统。下面先介绍一下 VFS 的基础知识，然后再介绍下 cgroups 文件系统的实现

VFS简介：

1. 超级块对象(superblock object)，用于存放已经注册的文件系统的信息。比如ext2，ext3等这些基础的磁盘文件系统，还有用于读写socket的socket文件系统，以及当前的用于读写cgroups配置信息的 cgroups 文件系统等。
2. 索引节点对象(inode object)，用于存放具体文件的信息。对于一般的磁盘文件系统而言，inode 节点中一般会存放文件在硬盘中的存储块等信息；对于socket文件系统，inode会存放socket的相关属性，而对于cgroups这样的特殊文件系统，inode会存放与 cgroup 节点相关的属性信息。这里面比较重要的一个部分是一个叫做 inode_operations 的结构体，这个结构体定义了在具体文件系统中创建文件，删除文件等的具体实现。
3. 文件对象(file object)，一个文件对象表示进程内打开的一个文件，文件对象是存放在进程的文件描述符表里面的。同样这个文件中比较重要的部分是一个叫 file_operations 的结构体，这个结构体描述了具体的文件系统的读写实现。当进程在某一个文件描述符上调用读写操作时，实际调用的是 file_operations 中定义的方法。 对于普通的磁盘文件系统，file_operations 中定义的就是普通的块设备读写操作；对于socket文件系统，file_operations 中定义的就是 socket 对应的 send/recv 等操作；而对于cgroups这样的特殊文件系统，file_operations 中定义的就是操作 cgroup 结构体等具体的实现。
4. 目录项对象(dentry object)，在每个文件系统中，内核在查找某一个路径中的文件时，会为内核路径上的每一个分量都生成一个目录项对象，通过目录项对象能够找到对应的 inode 对象，目录项对象一般会被缓存，从而提高内核查找速度

使用cgroups

cgroup内核功能没有提供任何系统调用接口，而是Linux vfs的一个实现，所以可以用文件系统的方式操作

1. 使用 cgroups 提供的虚拟文件系统，直接通过创建、读写和删除目录、文件来控制 cgroups
2. 使用命令行工具，比如 libcgroup 包提供的 cgcreate、cgexec、cgclassify 命令
3. 使用 rules engine daemon 提供的配置文件
4. 当然，systemd、lxc、docker 这些封装了 cgroups 的软件也能让你通过它们定义的接口控制 cgroups 的内容

cgroup的文件系统

$ mount -t cgroup

cgroup on /sys/fs/cgroup/systemd type cgroup (rw,nosuid,nodev,noexec,relatime,xattr,name=systemd)

在 Ubuntu 18.04 的机器上，cgroups 已经挂载到文件系统上了，可以通过 mount 命令查看

$ mount -t cgroup -o cpu,cpuset,memory cpu_and_mem /cgroup/cpu_and_mem

上述命令表示把 cpu、cpuset、memory 三个子资源 mount 到 /cgroup/cpu_and_mem 目录下

每个 cgroup 目录下面都会有描述该 cgroup 的文件，除了每个 cgroup 独特的资源控制文件，还有一些通用的文件

1. tasks：当前 cgroup 包含的任务（task）pid 列表，把某个进程的 pid 添加到这个文件中就等于把进程移到该 cgroup
2. cgroup.procs：当前 cgroup 中包含的 thread group 列表，使用逻辑和 tasks 相同
3. notify_on_release：0 或者 1，是否在 cgroup 销毁的时候执行 notify。如果为 1，那么当这个 cgroup 最后一个任务离开时（退出或者迁移到其他 cgroup），并且最后一个子 cgroup 被删除时，系统会执行 release_agent 中指定的命令
4. release_agent：需要执行的命令

subsys子资源参数详解

每个 subssytem 负责系统的一部分资源管理，又分别提供多个参数可以控制，每个参数对应一个文件，往文件中写入特定格式的内容就能控制该资源
