第三节 系统功能结构分析
一、硬件功能结构分析

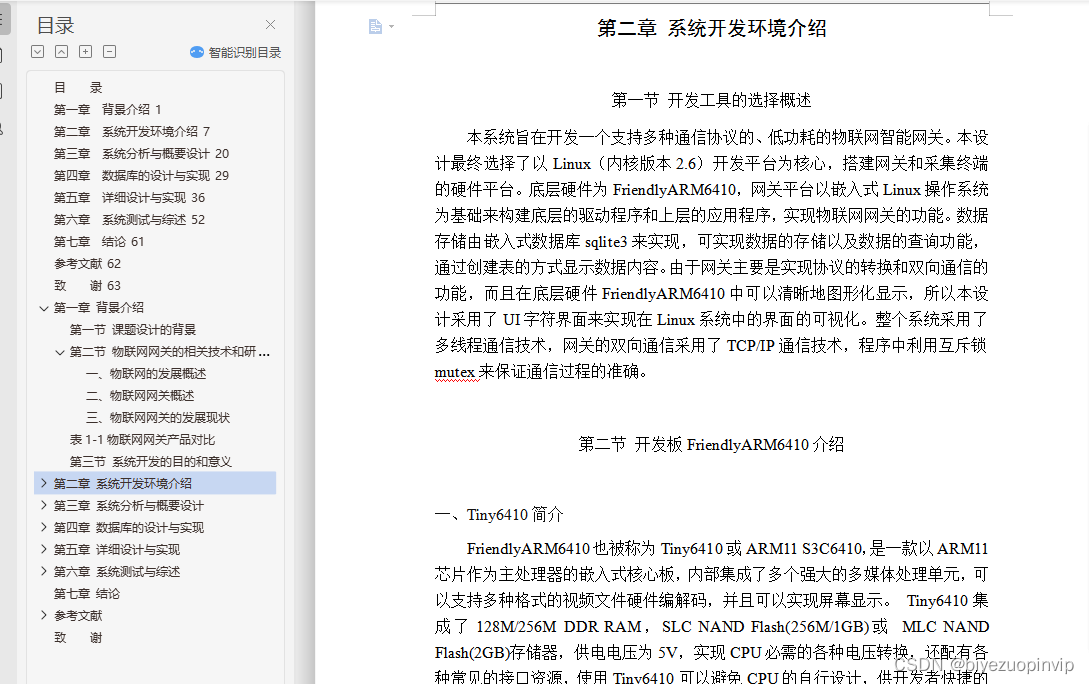

在整个物联网网关系统中，硬件的结构分为底层，上层和中层，在我的设计中主要实现的功能是中层网关实现的数据协议转换，以及双向传输。用到的硬件设备是FriendlyARM6410，由于上层应用是用Linux编写的，所以首先要将开发板烧写成Linux系统。其次是完成设备的驱动，串口驱动，网口驱动。硬件结构图中涉及到了底层传感设备、中层网关平台ARM11 S3C6410、上层上位机服务器。具体的连接关系如图3-2硬件结构图所示。

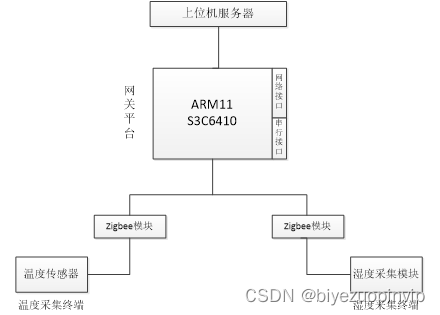

图3-2 网关系统硬件结构图

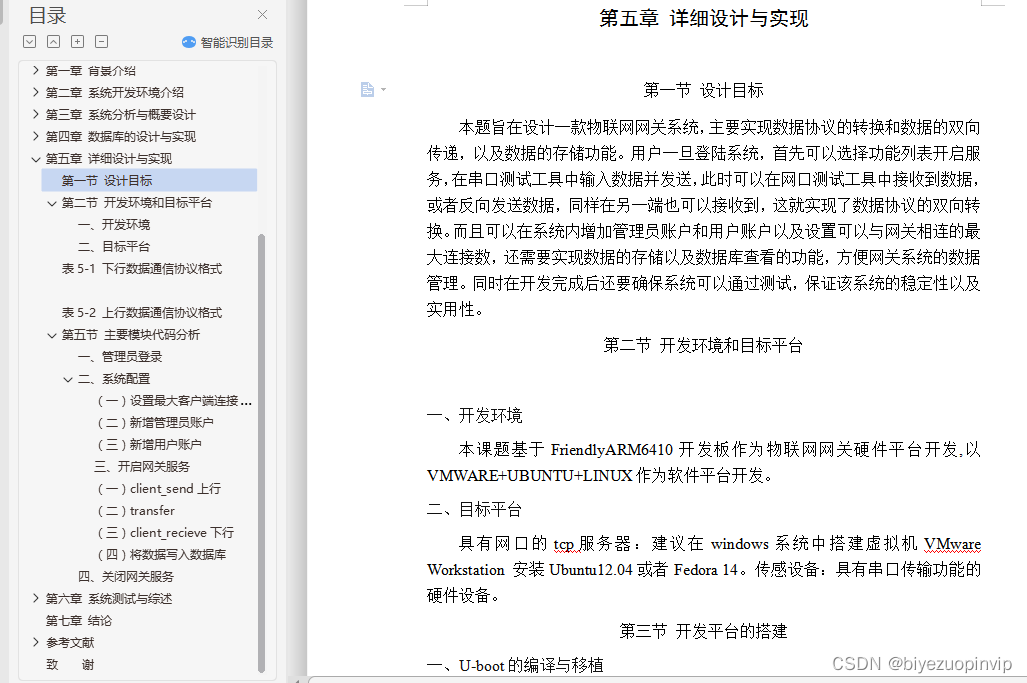

二、软件功能结构分析

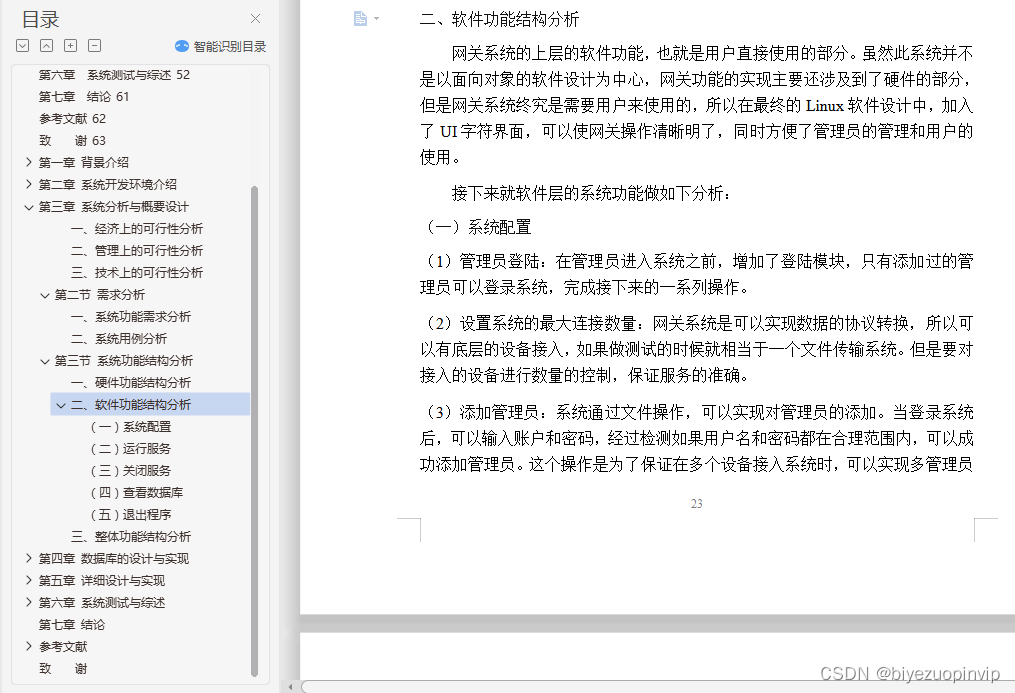

网关系统的上层的软件功能，也就是用户直接使用的部分。虽然此系统并不是以面向对象的软件设计为中心，网关功能的实现主要还涉及到了硬件的部分，但是网关系统终究是需要用户来使用的，所以在最终的Linux软件设计中，加入了UI字符界面，可以使网关操作清晰明了，同时方便了管理员的管理和用户的使用。
接下来就软件层的系统功能做如下分析：

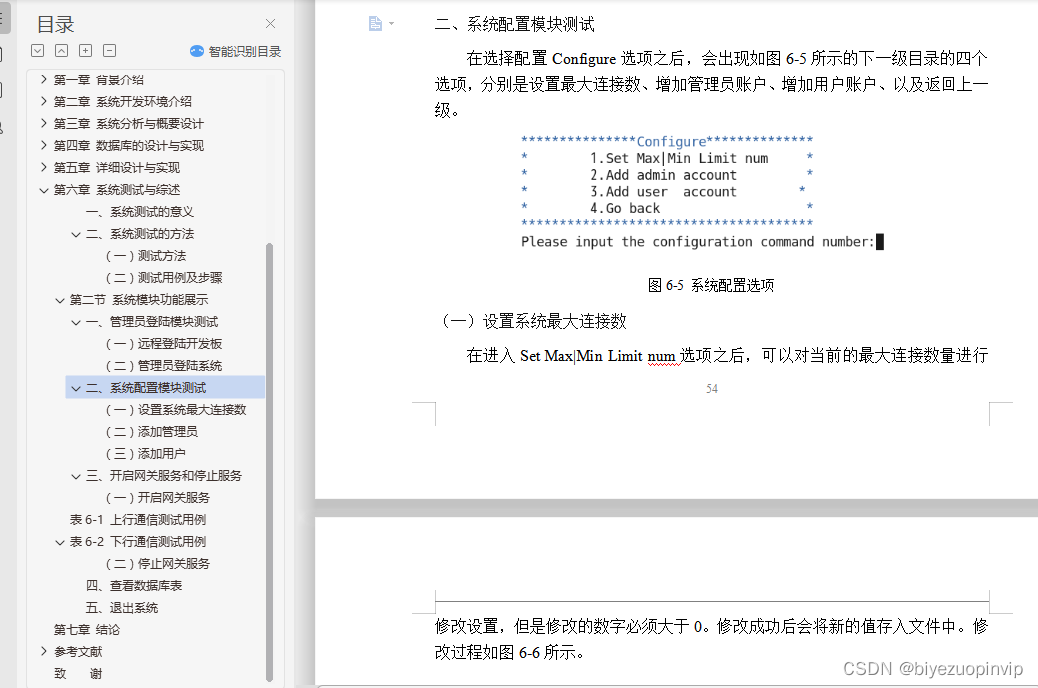

（一）系统配置

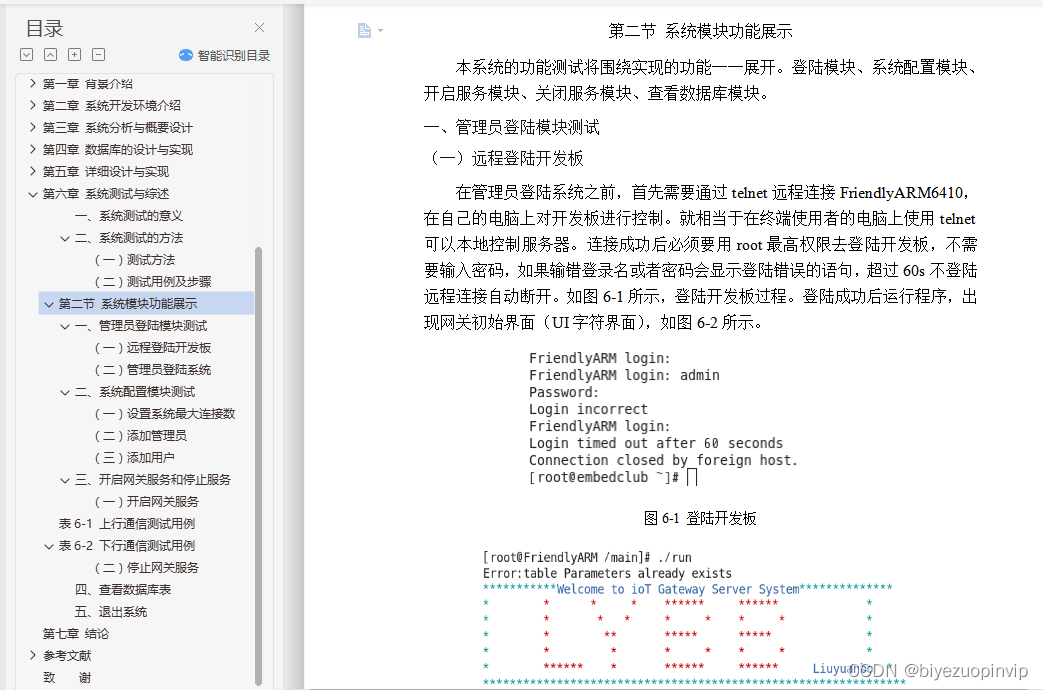

（1）管理员登陆：在管理员进入系统之前，增加了登陆模块，只有添加过的管理员可以登录系统，完成接下来的一系列操作。
（2）设置系统的最大连接数量：网关系统是可以实现数据的协议转换，所以可以有底层的设备接入，如果做测试的时候就相当于一个文件传输系统。但是要对接入的设备进行数量的控制，保证服务的准确。

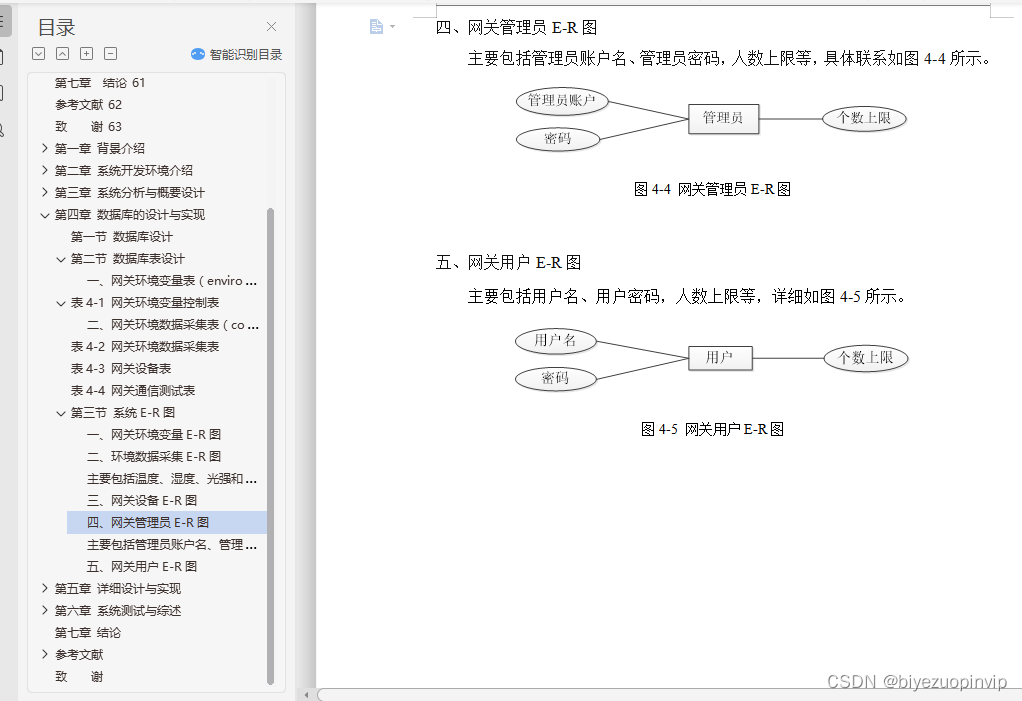

（3）添加管理员：系统通过文件操作，可以实现对管理员的添加。当登录系统后，可以输入账户和密码，经过检测如果用户名和密码都在合理范围内，可以成功添加管理员。这个操作是为了保证在多个设备接入系统时，可以实现多管理员多地登陆。
（4）添加用户：系统通过文件操作，可以实现对用户的添加。用户的添加只可以由管理员来完成，这样就保证了用户只可以实现基本服务，但是对系统无法操作。

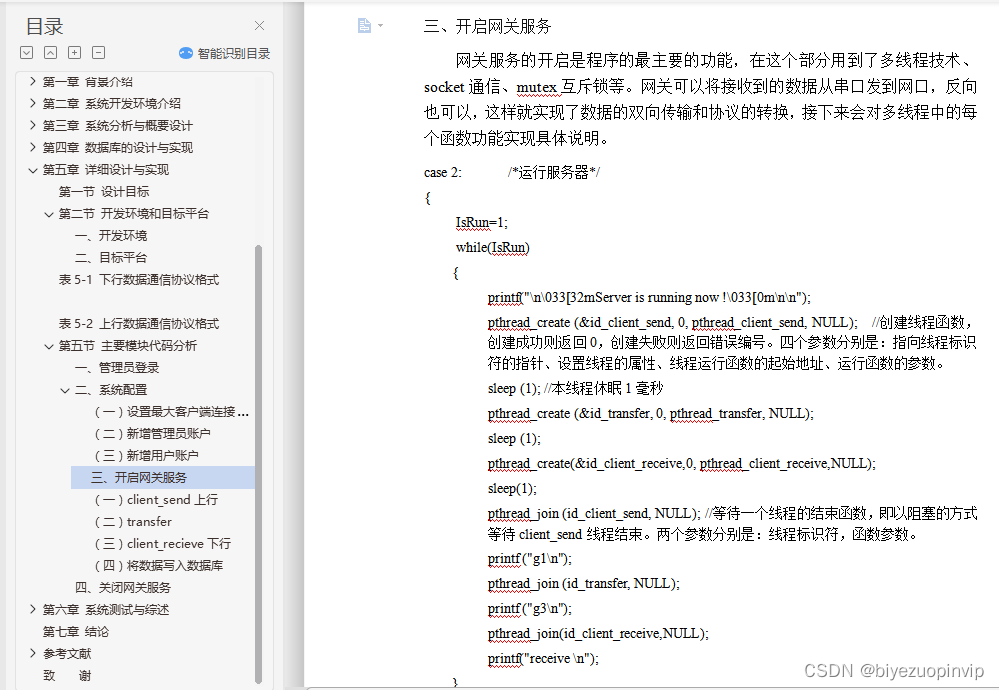

（二）运行服务

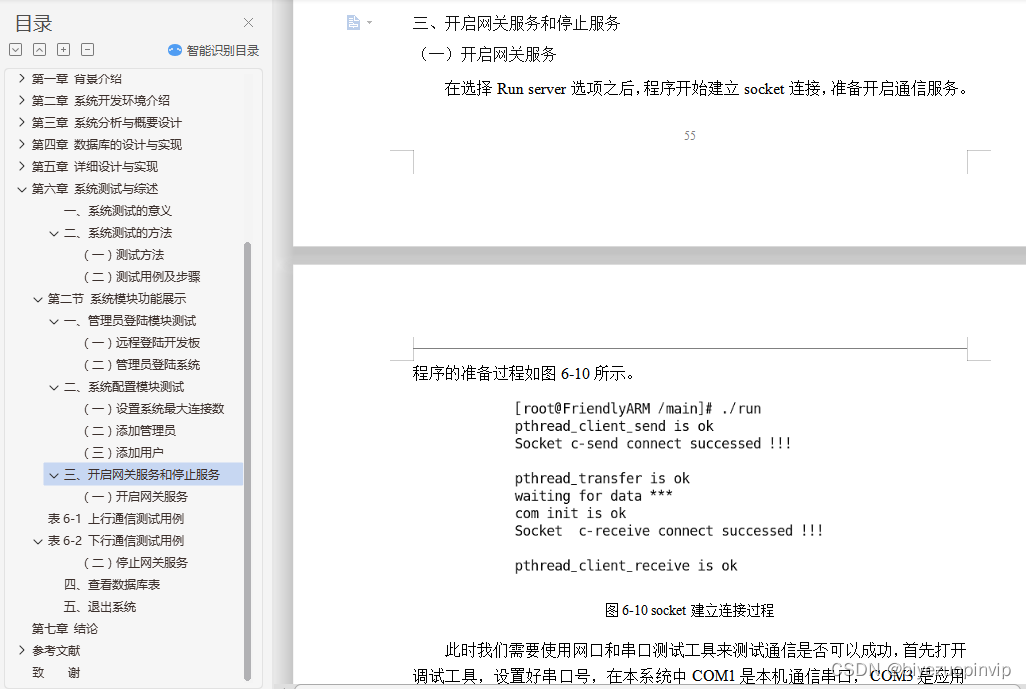

（1）建立线程send传输连接：当用户选择建立连接后，系统会首先运行send服务。在屏幕显示socket c_send connect successed，表示上行的服务已经建立连接。
（2）建立线程transfer传输连接：当send已经成功建立连接后，系统会再运行transfer。在屏幕显示pthread_transfer is ok，表示传输已经准备就绪。
（3）建立线程recieve传输连接：当transfer准备就绪后，系统会运行recieve服务。在屏幕显示socket c_recieve connect successed，表示下行的服务也成功建立连接，等待接收数据。

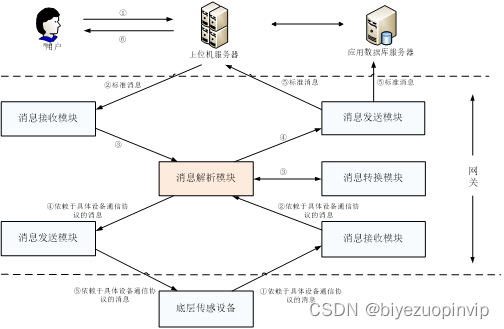

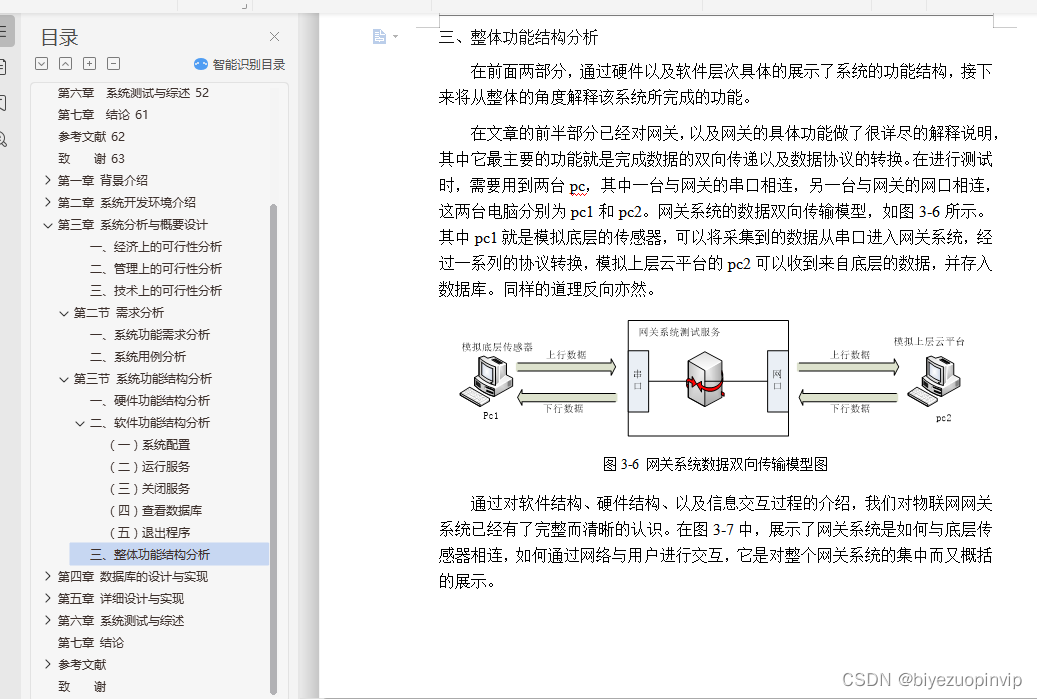

（4）解析数据：当所有的连接都已经成功建立，只需等待数据，从网口到串口的数据，或者串口到网口的数据都可以实现收发与协议转换。当接收到数据时，会显示数据长度与转码后的数据格式，这样的功能相当于一个秘密的传输过程。这个过程中的双向数据是如何完成格式的转换，具体的数据流如图3-3物联网网关数据通信图所示。

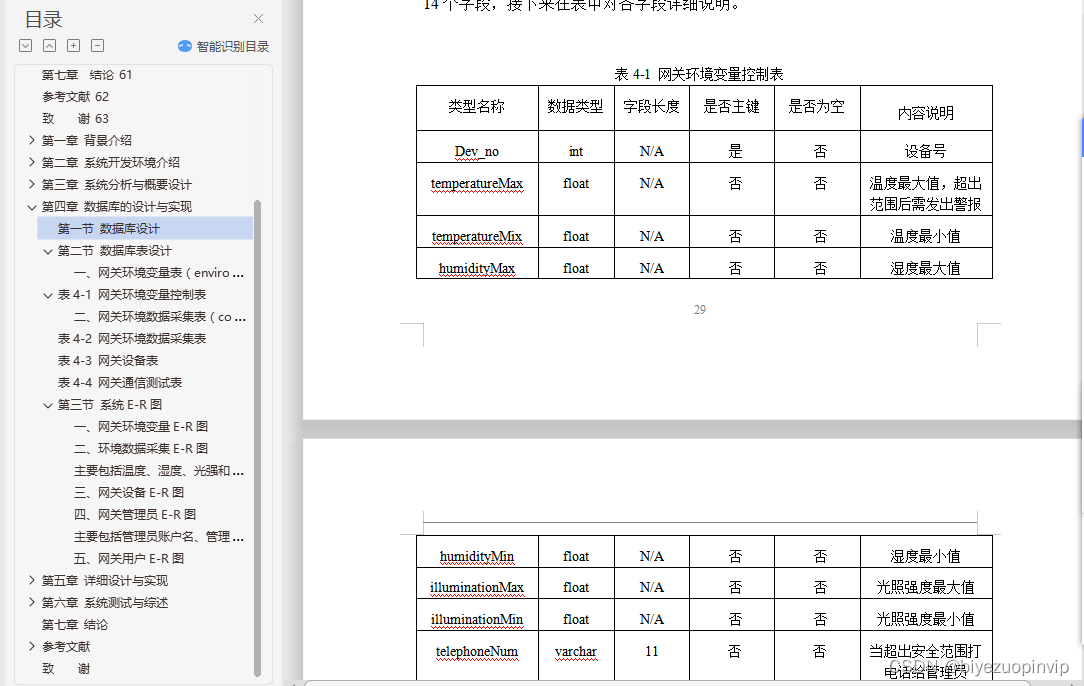

（5）数据写入数据库：在当系统接收到数据，并完成了协议的转换时，会开启sqlite3数据库，并将所有传输信息写入数据库，本文转载自http://www.biyezuopin.vip/onews.asp?id=11570便于对数据的管理。
void *pthread_client_receive (void *arg)
{
signal(SIGPIPE, SIG_IGN); //pipe信号绑定
if ((dev_uart_fd = open (“/dev/ttySAC3”, O_RDWR)) < 0) //打开串口驱动
{
perror ("open arm-gate_com3 is error");
exit (-1);
}
serial_init (dev_uart_fd); //初始化 com3
printf ("com init is ok\n");
socket_connect(); //重新建立接收socket
printf ("pthread_client_receive is ok\n");
int i,len;
char socket_buf[100];
while(1)
{
len = read( fd_socket_new, socket_buf, 100); //读数据
if(len <= 0)
{
printf("recive data from socket fail !\n");
perror("recvfrom:");
exit(EXIT_FAILURE);
}
else
{
printf("\nrecieve data from socket sueccess, data_len= %d\n",len);
for(i=0;i<len;i++)
{
printf("%x ",socket_buf[i]);
}
if(socket_buf[0]==0x3A&&socket_buf[4]==0x3B) //如果满足数据格式的定义
{
len = write(dev_uart_fd, socket_buf, len); //send the data recived from socket to uart1
}
if(len < 0)
{
printf("\nwrite data to uart fail\n");
}
else
{
printf("\nwrite data to uart success,data_len=%d\n",len);
}
}
图3-3 物联网网关数据通信图
