那些天，

上次写文章，已经是上上个月的事情了，七月末终于能休假，趁着成都疫情之前跑回家休息了20多天，本来刚回家的时候还想着时不时学点啥的，不过还是太天真了，基本属于是在家里躺尸了两周，八月中下旬回来之后才开足马力学了一阵子，现在变成这么个效果了：

Vulkan-AirEngine环境光遮蔽、键盘声音控制与渲染流程切换114 播放 · 1 赞同视频正在上传…重新上传取消

地址还是这个：

FREEstriker/Air_TileBasedForward (github.com)github.com/FREEstriker/Air_TileBasedForward

其实主要就是这么几件事：

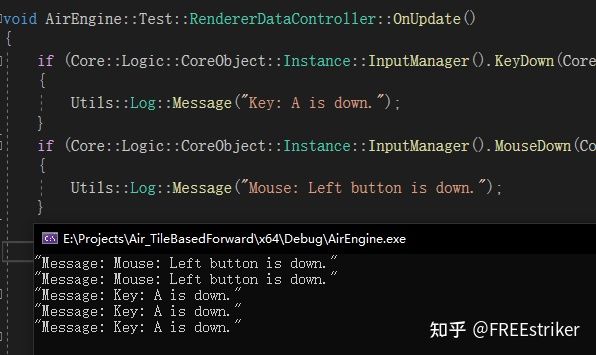

1、加了输入控制，可以在逻辑循环中处理键盘与鼠标输入了

看看这冗长的命名空间，也是挺离谱的

2、看了看OpenAL，把声音加进去了，支持简单的声音设置

3、重写了渲染流程，看了看URP的接口，学习了一下，把资源和逻辑分开了，帧率提升挺多的反正

4、学习了一下环境光遮蔽，想办法在里面加了SSAO、HBAO、GTAO这三种效果

这个是HBAO

我

其实在家那段时间是有点焦虑的，今年看学长们找工作很不顺利，我也很是紧张，所以才有了八月份写的那篇发牢骚的文章，我现在感觉好多了，走一步说一步吧，能做自己喜欢的事情终究还是很开心的。

非常感谢大家对我的支持，感谢！

写过的

先从两个简单的部分开始吧：

输入控制

输入控制是非常简单的，因为本身就已经在使用QT的窗口系统了，QT肯定是有窗口接受输入的接口的，所以说只要把它的一些东西包层皮，放进来就可以啦（得意）。

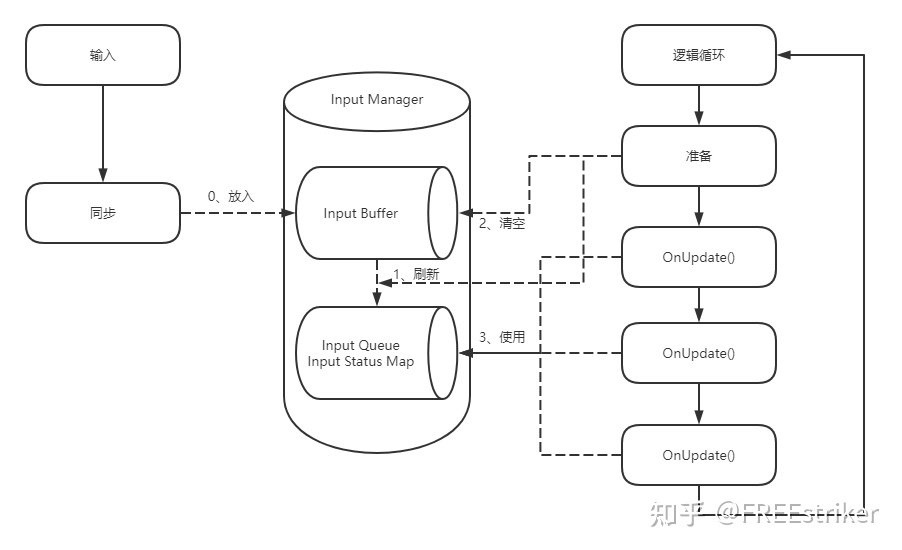

实锤了，我不会画UML。。。

左边是窗口线程，属于QT，右边是Input Manager和逻辑线程，属于AirEngine。由于我不太清楚qt的输入是否是同步的，所以我还是加了个mutex同步一下，放入输入缓冲中。而在逻辑线程中，在每次循环前，都首先把输入缓冲中的数据挪进输入队列中，并用一个输入状态表来记录按键的状态。这样之后循环中的OnUpdate()们就可以使用了。

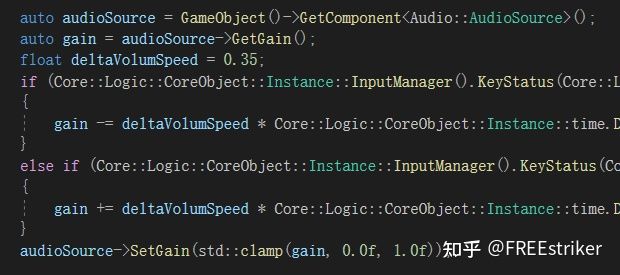

线性调整音量

但是注意在使用状态表的时候，会存在一个键的按下状态持续多帧，所以不能用KeyStatus来判断键是否被按下，而应使用KeyDown、KeyUp、KeyAny来判断。KeyStatus应该和DurationTiem来配合使用，例如上面实现的按键线性调整音量的功能。

实际上我把按键信息放入输入缓冲的功能写成一个函数了，这样在逻辑线程内也可以更改输入缓冲的东西，可以用来做一些模拟按键的功能。

InputKey用来修改输入缓冲

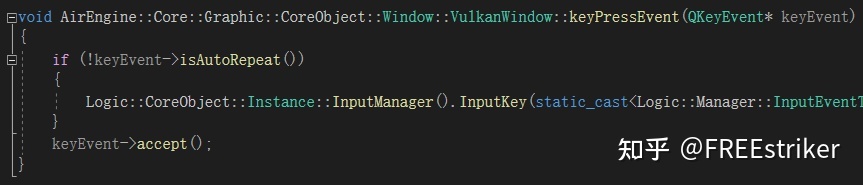

需要注意的是，QT的窗口事件会对输入按键做一个自动插入按键的操作，所以需要用isAutoRepeat()函数判断这个事件是否是QT自动插入的。

总的来说，非常简单。

声音

我当时在网上也搜了一些c++的声音库，找了半天才发现OpenAL，感觉完全不火啊，中文教程都没有多少。看名字就知道API是模仿的OpenGL，所以只能翻翻手册才能勉强用一下。

需要注意的是，单单使用OpenAL库是不能够正确配置播放所需要的设置的，需要额外使用一个叫做libsndfile的库，用来解析声音文件的格式、采样率之类的东西，当然如果你能够确定每个音频文件的格式和采样率，不用也不是不可以。

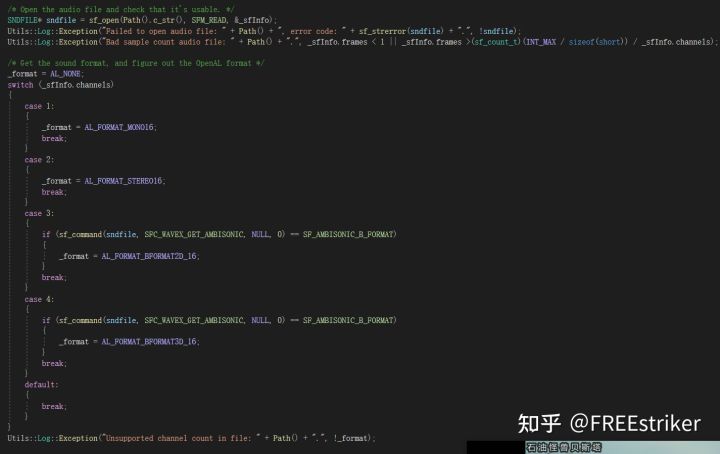

解析格式

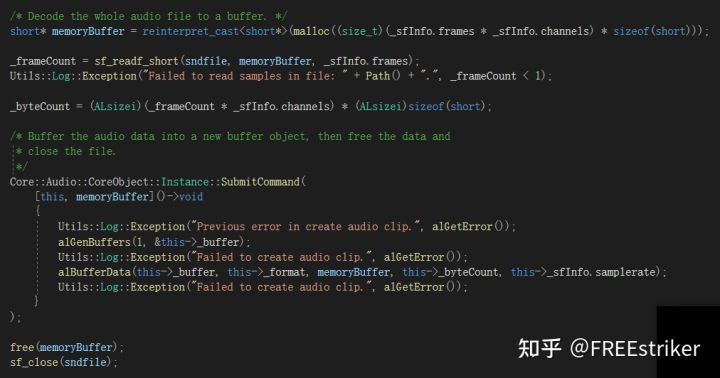

lambda内同步使用OpenAL的API

说实话我也不清楚OpenAL能不能多线程使用，考虑到现在的AssetManager是多线程加载资源的，并且OpenAL也是不支持多线程的，所以干脆所有的OpenAL操作都只能通过一个mutex同步过的接口SubmitCommand来使用，一劳永逸，也不是不能用，哈哈哈哈。

同时还仿照Unity，封了AudioListener和AudioSource两个Component，就是使用SubmitCommand直接做一些OpenAL操作。

使用起来也是比较方便的，这接口，真像Unity，哈哈哈哈。

主要就是教程比较少，难度很低。

SRP

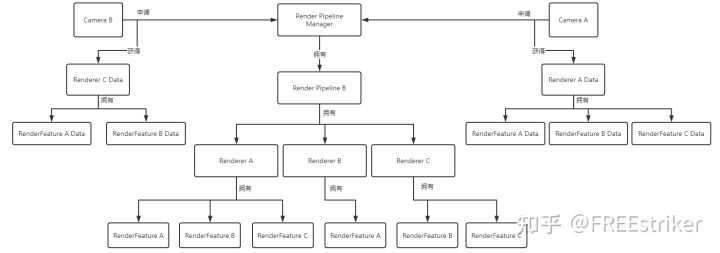

其实我也不知道我写的是不是SRP，只能说接口有那么一点像。Unity的SRP内部好像是RenderGraph，可以通过上层代码提交的渲染命令，自动添加资源的Barrier、Semaphore等同步命令，以提高性能。当然我是不可能一个人就写出这种东西的，核心部分的自动资源资源同步根本没写，现在还是手动添加同步命令，只有一个皮，不过提高了易用性（因为就是抄的Unity的用法），并且将资源和逻辑分离，防止每帧重复分配内存显存。总的来说是长这个样子的：

我是仿照Unity的SRP，将渲染流程分成了三层：

1、RenderPipeline，这个是根元素，Manager一次只能使用一个Pipeline，在Unity内用来配置不同的渲染质量。

Pipeline使用了多个Renderer

2、Renderer，一个Pipeline可以拥有多个Renderer，一个相机必须指定其所使用的Renderer，包含了渲染至相机的Attachment上的所有流程，在Unity里也是差不多的用法。

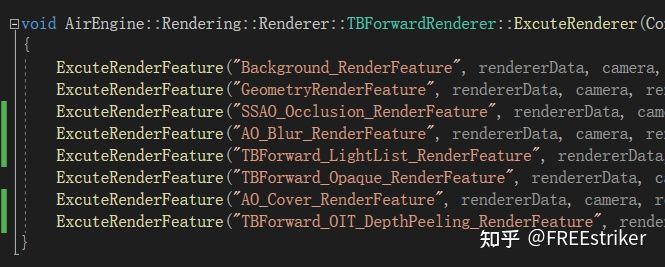

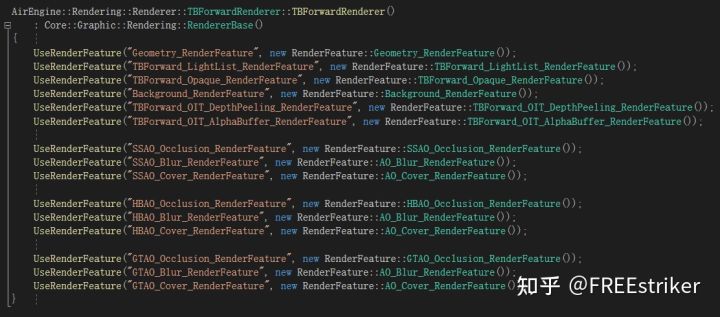

Renderer使用了多个RenderFeature，AO的Blur和Cover实现了复用

3、RenderFeature是实际使用CommandBuffer进行渲染的元素，可以被Renderer复用。

RenderFeature进行实际的渲染工作

所以说，实际上上面两层是为了方便实用而存在的，RenderFeature才是实际用来复用渲染代码的元素。

上面说的部分只是包含了渲染的逻辑，是自动跟随RenderPipeline创建的。而渲染的数据，比如所需的深度图、噪声图、UniformBuffer之类的东西，会随着相机的创建，从对应的Renderer中动态创建，只需要填写对应的虚函数，就可以自动创建出与使用的Renderer与RenderFeature对应结构的数据集合。

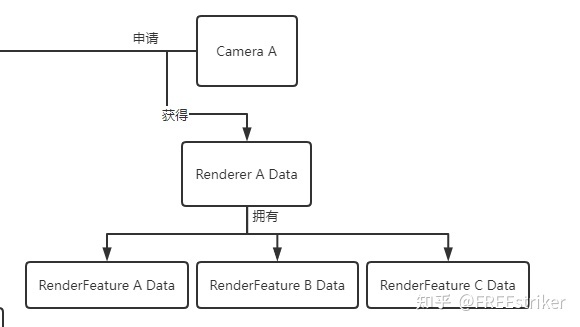

Camera获得对应Renderer的Data

这样，在对每个Camera进行渲染时，就会使用这个Camera所拥有的RendererData与RenderFeatureData，装填入对应的Renderer内，进行实际的渲染，实现数据与逻辑的分离，这样就可以在申请的时候只申请一次资源，之后随便使用，不像之前写的那种资源与逻辑混合，每帧都需要动态创建销毁资源，非常浪费性能。

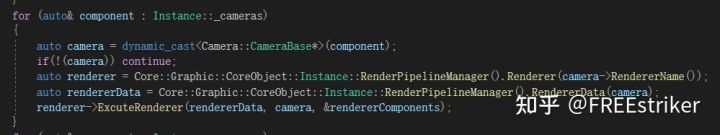

使用RendererData装填对应的Renderer进行渲染

我是将资源的创建分为了两个阶段：

1、创建，先创建RendererData，在创建多个FeatureData，并将其连接起来。

2、链接，由于一个Feature可能会使用其他Feature的数据，所以需要在这个阶段获得所需Feature提供的前置数据，再初始化一部分相关的资源。

例如，在使用Forward+的Renderer中：首先在创建阶段，GeometryRenderFeatureData先创建一份可采样的深度图和法线图；在链接阶段，用来构建灯光索引表的TBForward_LightList_RenderFeatureData获得上一个阶段GeometryRenderFeatureData创建拥有的深度图，用于之后渲染的实际使用。

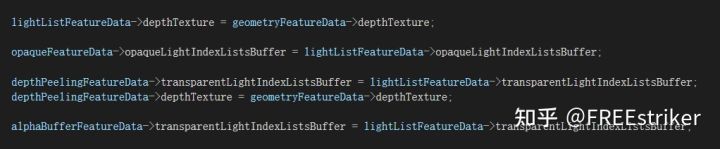

链接深度图、不透明物体光照索引表、透明物体光照索引表

虽然几乎渲染流程都重写了一遍，但填充CommandBuffer我还是使用了多线程：

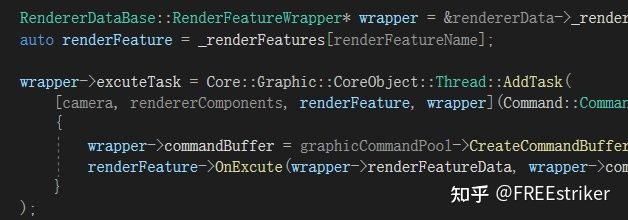

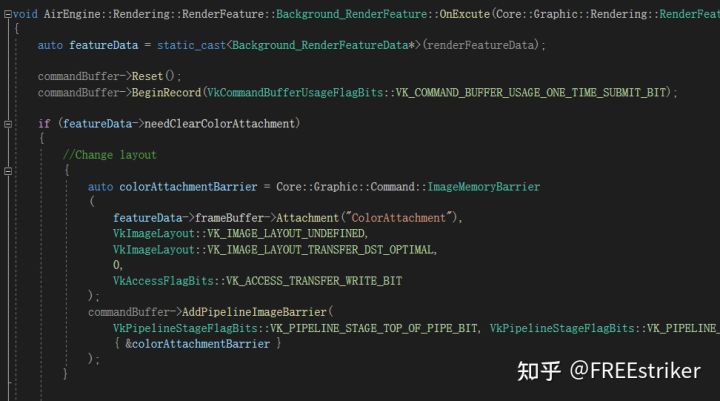

填充CommandBuffer的OnExcute()函数封装成Task提交给图形线程池执行

除了OnExcute()这个函数，我还给RenderFeature封装了OnPerpare()、OnSubmit()、OnFinish()这几个执行函数，调用顺序如下：

1、首先顺序调用OnPrepare()函数，作为执行前的准备阶段。

2、向线程池提交所有作为Task的OnExcute()函数，进行并行填充CommandBuffer操作，作为执行阶段。

3、顺序等待所有Task执行完毕，这就说明CommandBuffer填充完毕了，接着顺序执行OnSubmit()，作为提交阶段。

4、顺序执行OnFinish()函数，作为执行完毕的结束阶段。

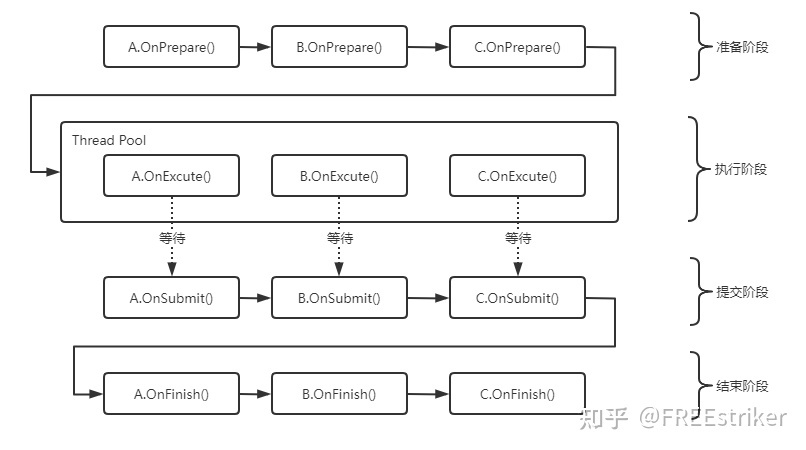

RenderFeature的函数执行顺序

其中，第三步保证了OnSubmit()执行时CommandBuffer是填充完毕的，所以我是在这个阶段才使用commandBuffer.Submit()实际提交渲染，使用框架保证提交到Vulkan队列的命令是有序的（因为我没使用Semaphore，只使用了Barrier）。当然，如果使用Semaphore进行CommandBuffer的同步，那么你就可以直接在执行阶段就提交渲染，性能会好一点，我这么写只是懒得改了。

实际上与之前写的不同的是，每次渲染中，是对每个相机对应的Renderer都执行同一阶段，再同时执行下一个阶段，这样就可以保证将所有的填充人物都提交给线程池。而不是像之前一样，对每个相机执行一遍流程，浪费部分并行性。

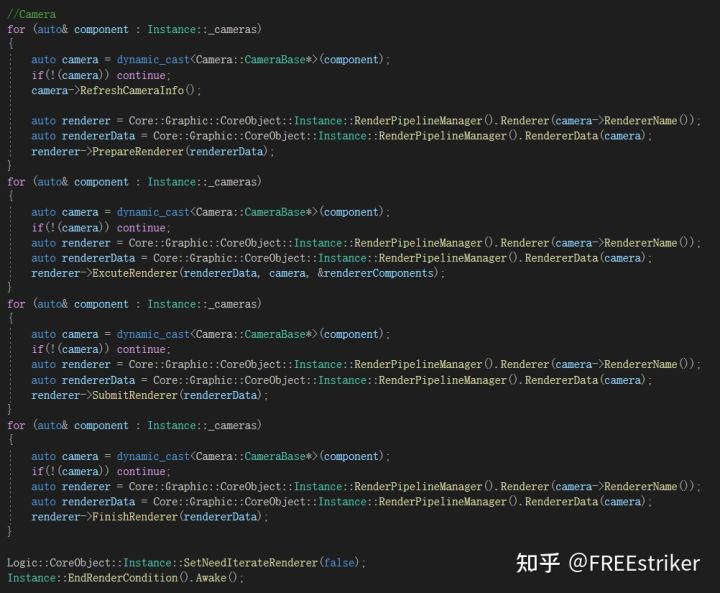

对所有相机的Renderer执行同一个阶段

逻辑清楚了之后，写起来是不会有太大问题的。

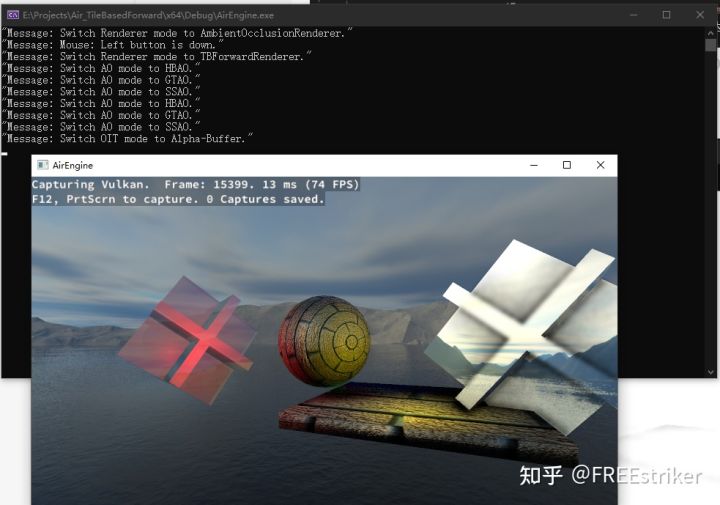

Demo场景

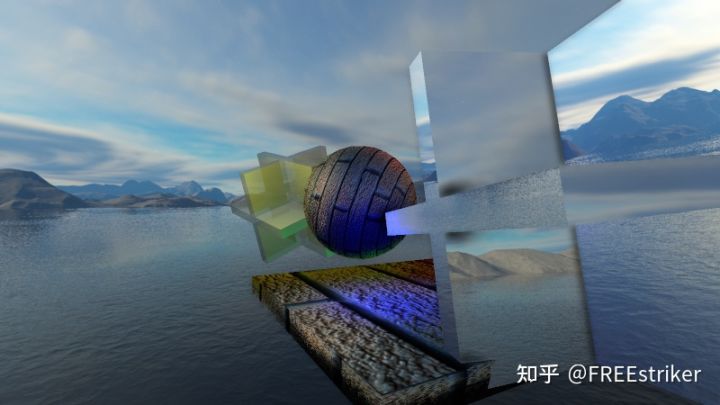

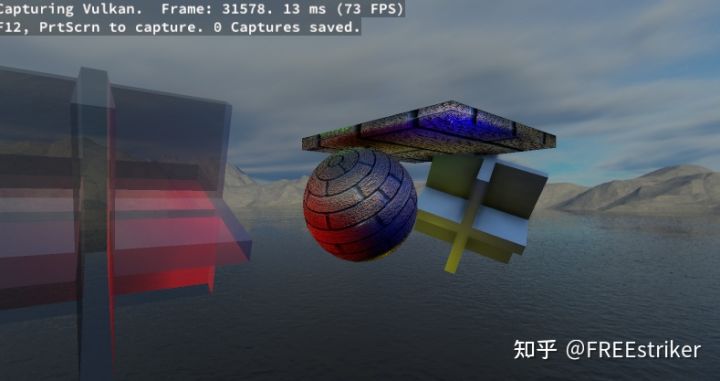

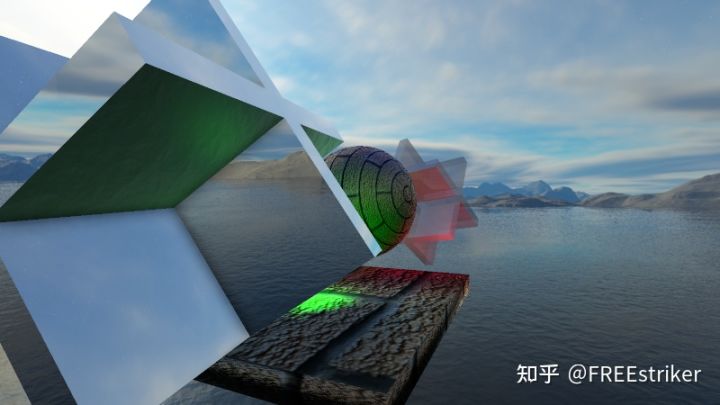

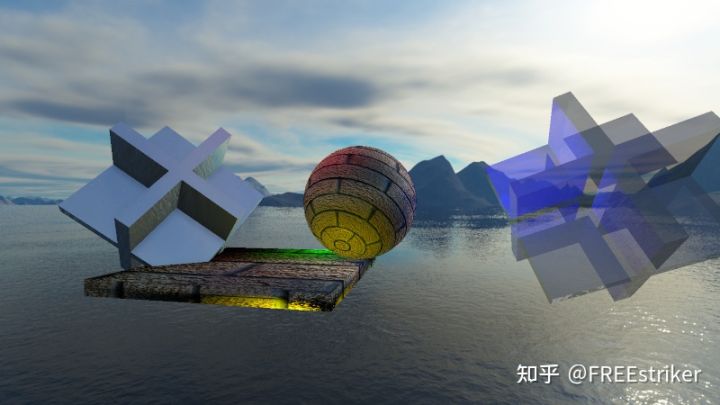

Forward+渲染器

这个演示场景的Pipeline是一个包含了三个Renderer的Pipeline，分别是Forward、Forward+和显示AO效果的Renderer：

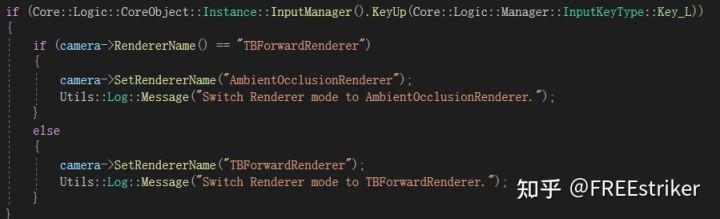

我在Camera下挂载的一个Behaviour中写了通过L键进行切换Renderer：

所以按下键之后，就可以切换渲染器了：

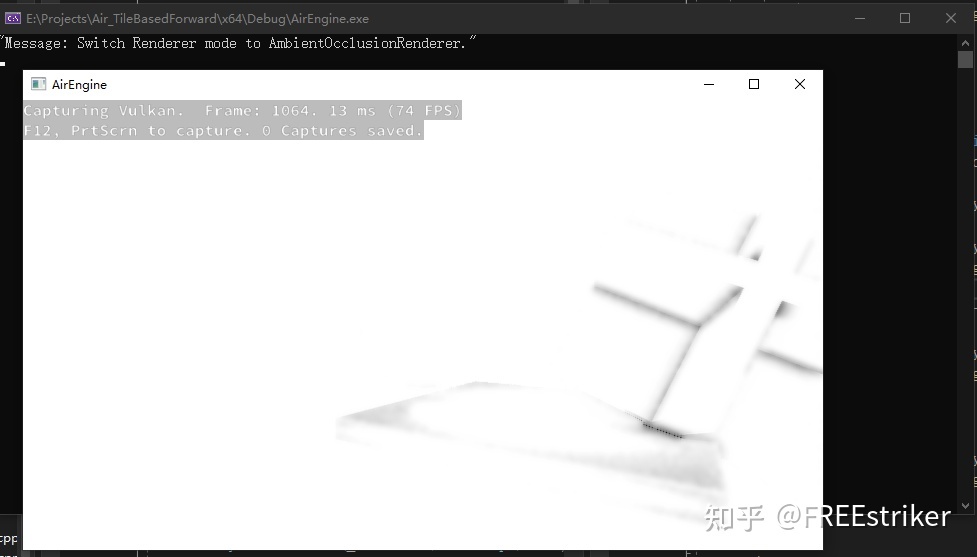

AO可视化渲染器

还将J键用于切换OIT的Depth-Peeling模式与Alpha-Buffer模式，K键用于切换几种不同的AO效果：

这两个是通过控制Renderer内的参数实现的，Renderer内部使用RenderFeature时会根据设置渲染：

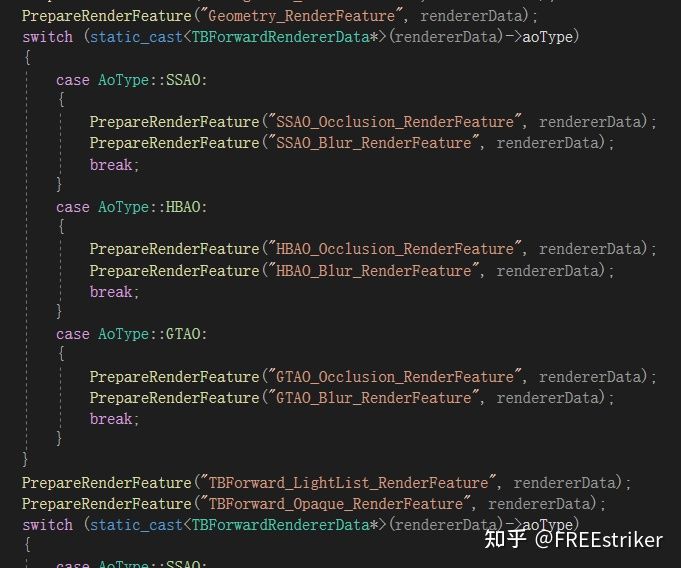

根据aoType选择AO效果

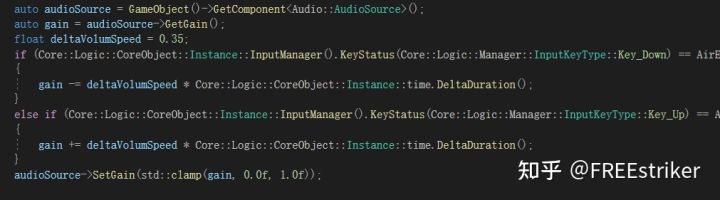

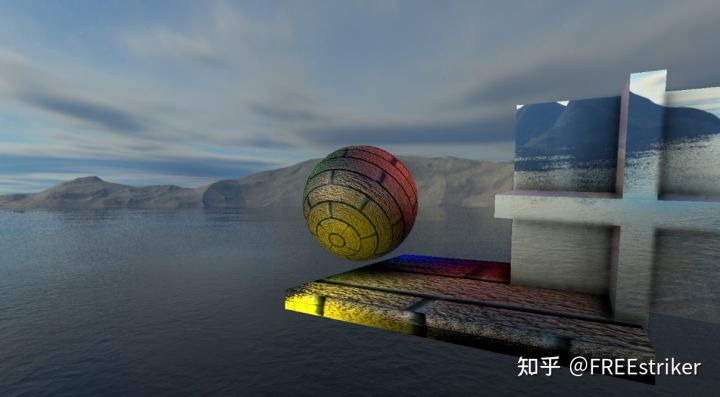

还有就是场景下方的板子可以上下移动，方向键可以调节音量，这些都是用新加的输入控制、声音控制与之前的Behaviour实现的：

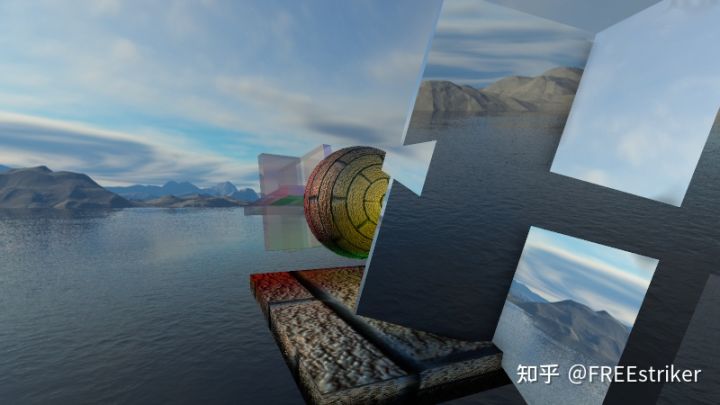

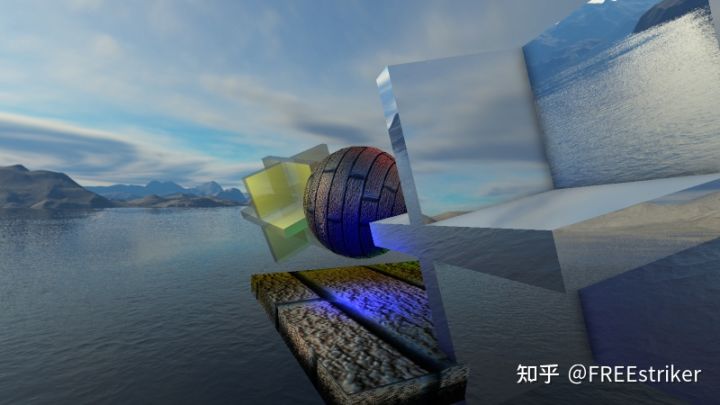

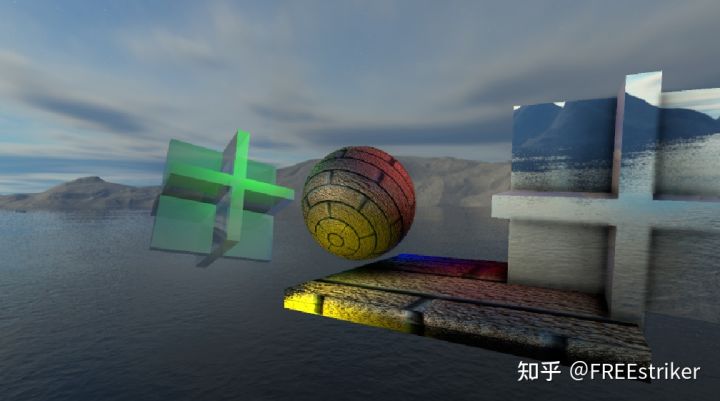

移到上方了

Vulkan环境光遮蔽

主要写了三个AO：SSAO、HBAO和GTAO，SSAO应该写的没啥问题，HBAO可能没问题，GTAO可能有问题，不过算法是明白大概了，可能细节上有一些没有处理到，无伤大雅吧，薛定谔的懂了也算懂吧，哈哈哈哈。

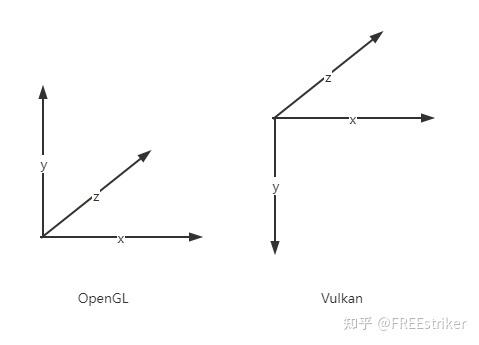

之前写的代码是存在问题的，由于某些我不懂的原因，导致Vulkan的ndc坐标系和OpenGL不太一样：

我在之前写的文章中已经提到了这件事情：

FREEstriker：究极摸鱼挂科王终于击败了无敌可怕Vulkan大魔王61 赞同 · 4 评论文章正在上传…重新上传取消

我当时采取的方案是：不关心它的ndc坐标系朝向，就按OpenGL来构建MVP矩阵，那么这样渲染出来的图像应该在Y轴上是反着的，我就干脆直接最后反着Y轴把它画到最终的交换链图片上，避免了修改之前从自己写的软渲染器中抄过来的矩阵构造了。

但实际上，这仅仅是逃避处理了这个问题，我在之后的采样法线图中就遇到了这个问题，如果仅仅将图像反转，会导致构建顶点空间旋转矩阵时出现错误的问题，会导致SSAO的半球采样完全错误：

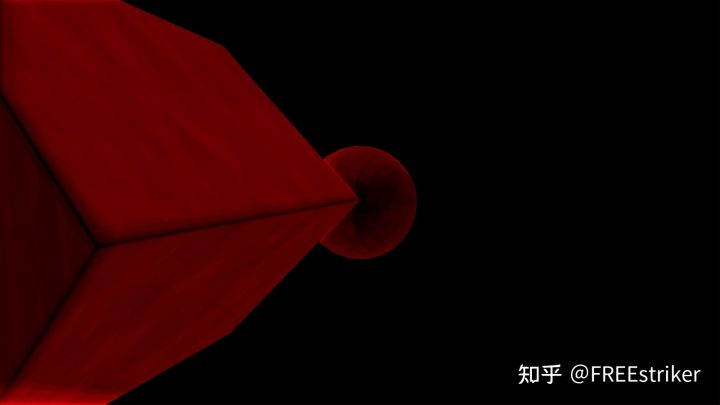

非常离谱

解决方案肯定是有的，修改MVP矩阵来抵消掉这个反向显然是可以的，但是设计这套API的人好像也发现这个东西有点不好用，所以推出了一个“VK_KHR_maintenance1”的拓展，这个拓展可以把窗口设置成负数，这样就可以和OpenGL一样，最后是个右手系了。

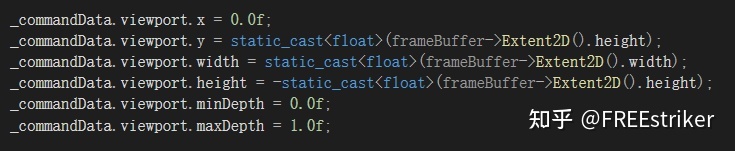

viewport设置为负数

当时写SSAO的时候真实检查了一万年，怎么看怎么对，但就是最后结果不对，每天在路上突然想到这个问题，一改，果然对了，真的离谱。

SSAO

SSAO的原理是非常简单的，就是对每个位置使用一个半球进行采样，如果采样点被实际物体挡住了，那这个采样点就会贡献一份遮挡值，就是说会变黑一点，显然应该对每个模型的每个点进行一个半球采样，但这样必然是非常耗费性能的，直接对最后可见的物体做就好了，这就变成了在屏幕空间内采样了，很好。

根据使用全屏的uv和深度图上的值，可以获得ndc坐标，从ndc反算相机空间之前写Forward+已经搞过了，所以没啥大问题，接着就是把这个半球旋转到法线朝向上，就像上图一样。像素的法线我们可以対法线图采样来获得，

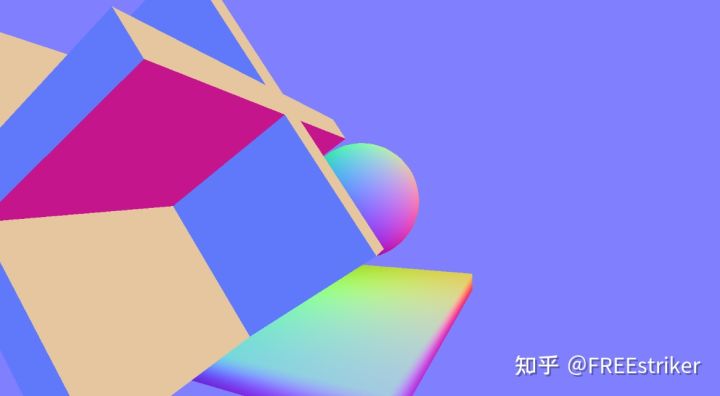

相机空间法线图

然后使用叉乘对各个轴进行重建新的Z轴就是采样法线的方向，重建的三个轴就可以组成旋转矩阵了：

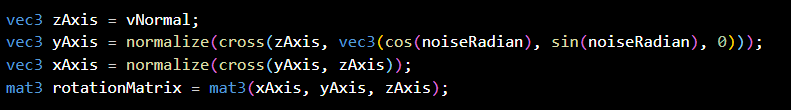

构建旋转矩阵

需要注意的是，为增加变化，需要对这个半球绕Z轴随机旋转一个角度，避免采样出现条带状。

之后就没啥了，转换完采样点后再乘个P矩阵，做个透视除法，获得uv，采样一下深度图，就可以比较采样点深度和实际可见深度了。

噪声图

我这里使用的是一个64*64的噪声图，在RenderFeature的链接阶段创建的。

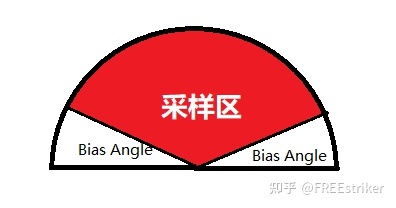

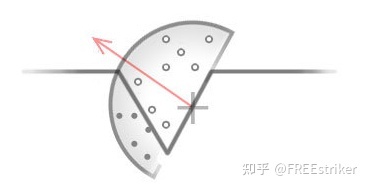

关于采样点，我是用的均匀球面点，在转换为球内点，和LearnOpenGL中不太一样了，不过差别不大。并且，我是用的也不是完整的半球，我是使用了一个通过SampleBiasAngle控制的锥形半球，以减少同平面的影响。

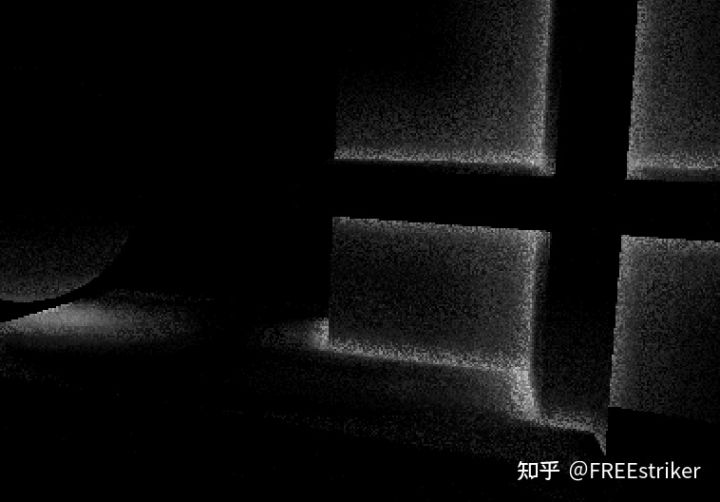

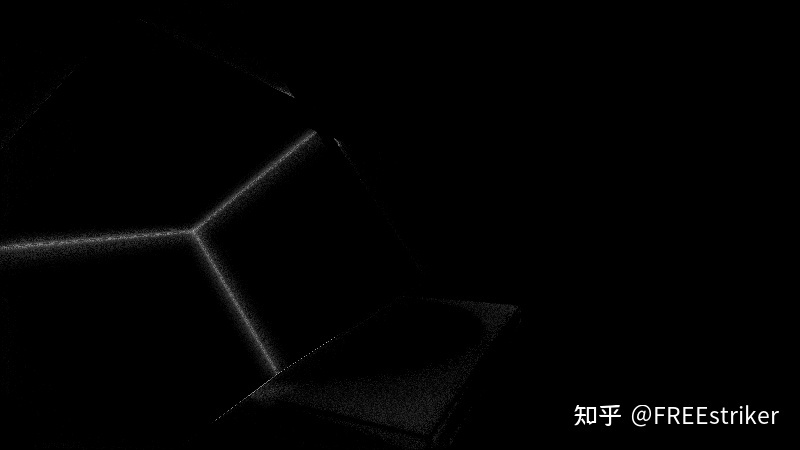

这样最终搞出来的结果是这样的：

底部平板AO错误

看起来是不错的，这还没有经过模糊处理，模糊的处理最后再说。而为什么平面上出现了那种错误的AO效果呢？我只能说，这是立方体mesh自带的顶点法线出现了问题。理论上，立方体的顶点法向应该和面法线同向，类似于这样：

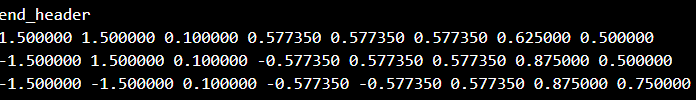

理论上该是左边，但实际上它是右边，这就导致使用了错误的法线，所以是这种错误的效果。看看PLY模型文件，他里面的法线确实是错的，这就没办法了，模型我是不会改的。

总之，责任全在美方，我写的是没问题的，哈哈哈哈。（摊手）

HBAO

HBAO和SSAO不同，他没有使用预设的半球采样点，而是使用在位置附近采样获得最大视平面高度的方法，计算出一个HorizonAngle，并根据该点的面法线获得的TangentAngle来一起计算出AO值。

这种方法存在的问题这篇文章说的很明白，只要跟着做就好了：

YiQiuuu：HBAO(屏幕空间的环境光遮蔽)247 赞同 · 46 评论文章正在上传…重新上传取消

不过面法线我是直接采样相邻两个深度值直接算出来的，没有用dFdx。并且最好采样器设置为ClampToEdge，这样对边缘的像素进行重建的时候，只要用一下clamp就可以避免出现出界的错误情况。

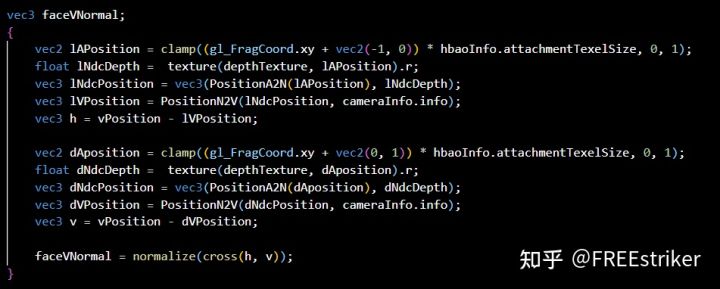

采样相邻像素的深度值

添加BiasAngle的时候要注意一下，不要过早地对sin(HorizonAngle)和sin(TangentAngle)使用clamp，最好等它减去sin(BiasAngle)在做clamp。

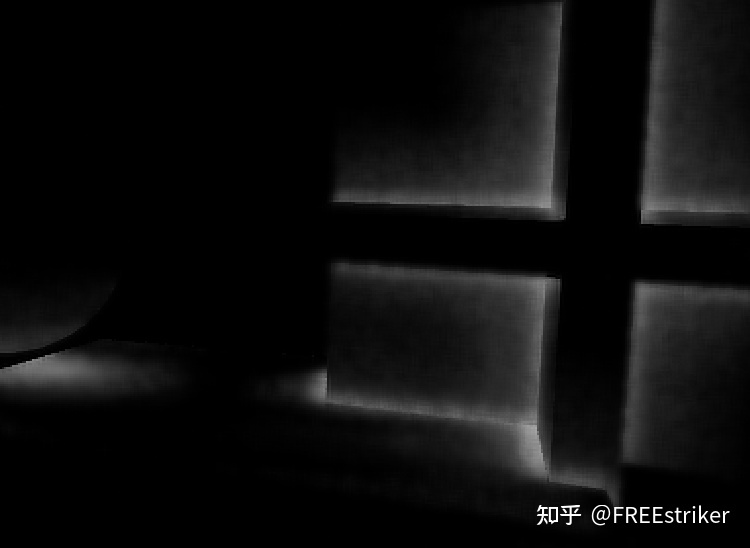

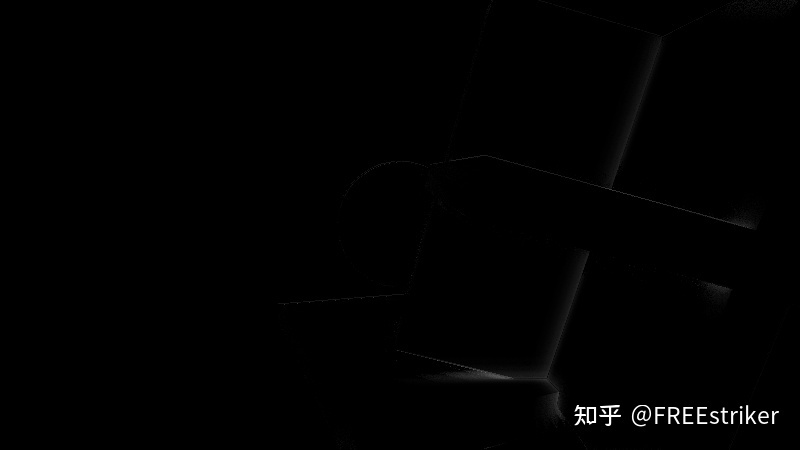

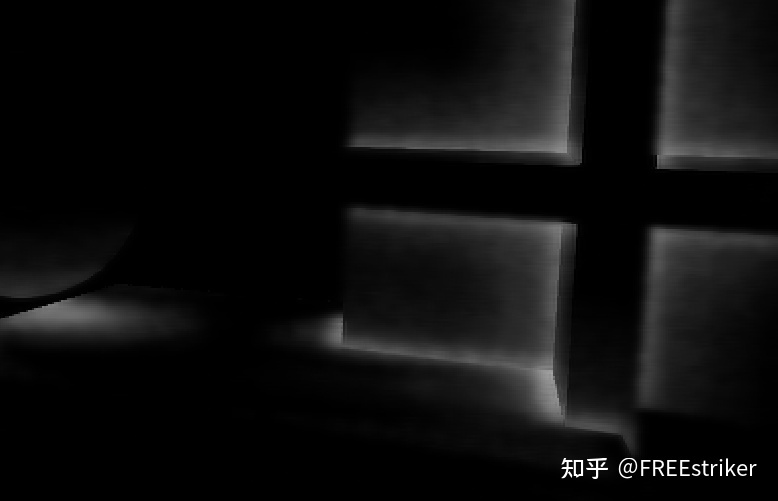

我的效果是这样的：

可以看到，好像还有一个描边的效果，我推测应该是因为在边缘跳变处，重建面法线出错了，这好像也是没有办法的事情，不过好在之后模糊了就看不到了，反着就这样吧。（摊手）

GTAO

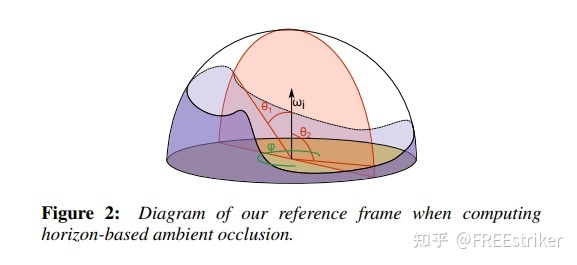

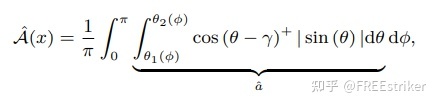

GTAO是HBAO的升级版，也是先找到HorizonAngle，不过之后是通过积分的方式来计算AO：

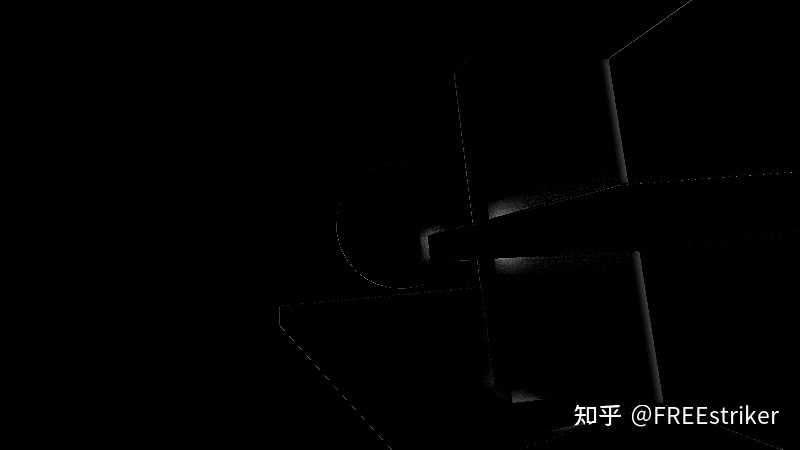

不过我没太理解为什么要对sin积分，不过反正照着它推出来的最终式子写了个shader出来，效果是这样的：

边缘部分的错误应该还是面法线重建的锅，但其实有些角度上它的AO会出现明显的错误，我也着实没太搞懂，就是挺无奈的，所以也不敢多说，直接看别人的比较好。。。不敢误导人。。。

YiQiuuu：UE4 Mobile GTAO 实现(HBAO续)194 赞同 · 75 评论文章正在上传…重新上传取消

模糊与覆盖

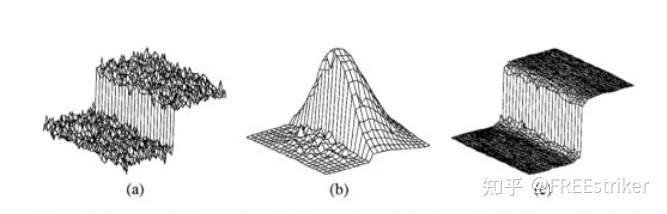

模糊肯定是用高斯模糊的，但是由于AO效果是和所在的面相关的，如果单纯的使用高斯模糊，可能就会糊掉一大块，导致不该有AO的地方出现AO效果。所以我使用了双边滤波：

让高斯滤波只在需要的一边进行，而另一边不进行。

我是使用相邻的法线作为参数，如果法线相近的话，基本说明是在同一个物体上的，如果差别太大，出现了跳变，那么基本可以判断是其他不相关的面了，就可以避免糊掉一片。

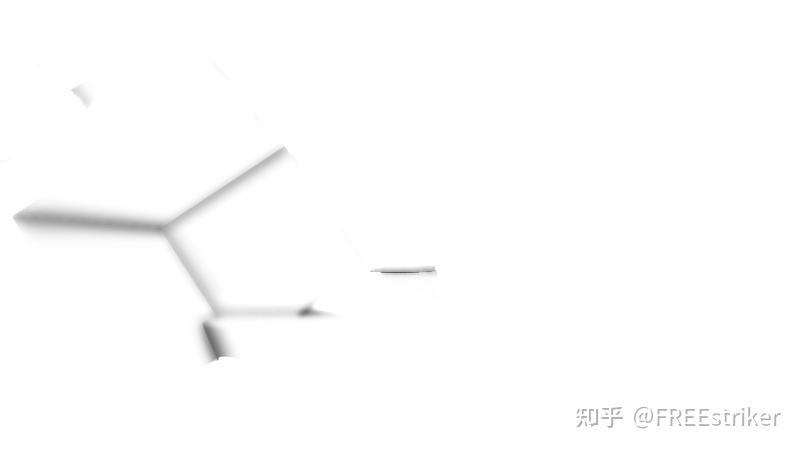

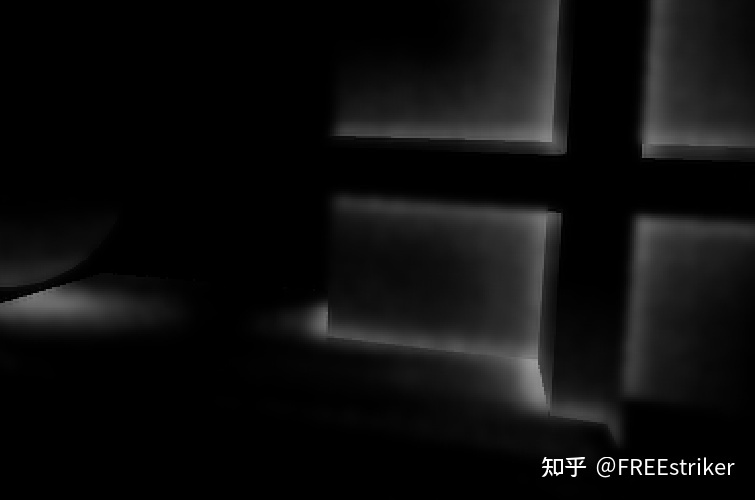

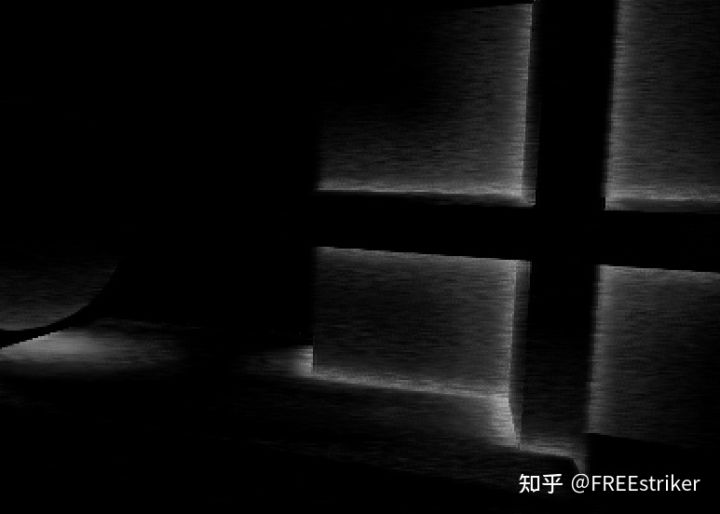

无模糊

第一次横模糊

第一次竖模糊

第二次横模糊

第二次竖模糊

可以看到，基本上没有沾染到其他不相关的部分，效果还行。

由于我输出的是一张R16_SFLOAT的ColorAttachment，所以上面的黑白图是R通道的内容，我之所以将Blur和Cover分开，是因为Occlusion和Blur在Geometry_RenderFeature计算出深度图和法线图后就可以开始计算了，而实际的Cover阶段需要等不透明物体渲染完毕之后，才能覆盖在相机的ColorAttachment上，所以我就把他们分开了。

所以Cover阶段需要对R16的贴图进行采样，并覆盖在ColorAttachment上，由于R16里存的是遮挡值，代表应该变黑的程度，所以最好直接1-R16的值，在把这个值乘给ColorAttachment就好了，遮挡值越大，乘的值就越小，那么它就越黑。所以把Blend参数设置对就好了。
