文章有截图，若看不清楚，可把页面放大200%进行查看。
环境：测试一个ac下挂ap，ap下的抓包文件传出时，出现问题：
ac的wan口ip是192.168.186.167/24，gw是192.168.186.1，下挂ap的ip是192.168.202.199/24，ac上开子接口192.168.202.1/24，ac上开nat功能。tftp服务器在pc192.168.186.118/24上，和ac的wan口在同一网段。
开始以为是ap的对应目录和文件没有读写权限，chmod 777进行修改后，问题依旧。
root@IIIoT:/# chmod 777 /tmp
root@IIIoT:/# tftp -p -l /tmp/staonline3.pcap 192.168.186.118
tftp: server error: (768) Access to /tmp/staonline3.pcap denied
root@IIIoT:/# cd /tmp
root@IIIoT:/tmp# ls -l staonline3.pcap
-rw-r--r-- 1 root root 2010 Sep 29 17:16 staonline3.pcap
root@IIIoT:/tmp# chmod 777 staonline3.pcap
root@IIIoT:/tmp# tftp -p -l /tmp/staonline3.pcap 192.168.186.118
tftp: server error: (768) Access to /tmp/staonline3.pcap denied
root@IIIoT:/tmp# tftp -p -l /tmp/staonline3.pcap 192.168.186.118
tftp: server error: (768) Access to /tmp/staonline3.pcap denied
root@IIIoT:/tmp# tftp: server error: (768) Access to /tmp/staonline3.pcap denied
问题还在，决定在tftp服务器pc上和ap上同时抓包，对比查看。tftp的usb网卡接ap同一网段的接口，ap的抓包传到usb网卡的ip上，这样不经过ac的nat功能。
root@IIIoT:~# tcpdump -any -nne -w testtftp.pcap
tcpdump: invalid data link type -nne
root@IIIoT:~# tcpdump -i any -nne -w testtftp.pcap
tcpdump: listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes
^C894 packets captured
896 packets received by filter
0 packets dropped by kernel
root@IIIoT:~# ls -l *pcap
-rw-r--r-- 1 root root 85651 Sep 26 18:45 staonline.pcap
-rw-r--r-- 1 root root 111110 Sep 29 20:24 testtftp.pcap
root@IIIoT:~# tftp -pl testtftp.pcap 192.168.202.202 传出ap上抓包文件
ap上抓包文件显示如下：只有客户端发出write请求消息，没有后续消息
tftp服务器上抓包显示如下：
tftp服务器发出ack，收到ac发来的destnation port unreachable的消息。
查看icmp的目标不可达消息
发现源地址ac的wan口地址，而目标地址是tftp服务器的地址，而且ttl是64，表示是ac直接发出，而不是经过转接的icmp消息。
对应ap的抓包，ack并没有收到，而且也没有icmp消息发出，据此判断ac直接回的目标端口不可达。
原因分析，ac没有端口alg功能，对tftp协议，后续消息会改变端口发来，而ac的conntrack记录表的五元组里没有对应的表项，导致ac直接回icmp端口不可达项。
conntrack和nat的原理：

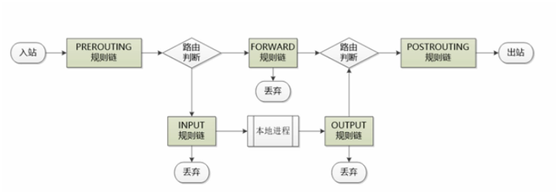

数据进入路由器的处理流程：
数据入站，要先查conntrack表里是否有对应的连接记录，没用的话要创建一个新的记录。有的话，符合reply的要进行对应处理。
内网收包：
- 数据包进入Hook（例如ip_nat_out）函数后，进行规则匹配
- 如果所有match都匹备，则进行SNAT模块的动作，即snat的target模块
- 源地址转换的规则一般是…… -j SNAT –to X.X.X.X，SNAT用规则中预设的转换后地址X.X.X.X，修改连接跟踪表中的reply tuple（原因：当数据包进入连接跟踪后，会建立一个tuple以及相应的reply tuple，而回程应答的数据包，会查找与之匹配的reply tuple，——对于源地址转换而言，应答包中的目的地址，将是转换后的地址，而不是真实的源地址，所以，为了让应答的数据包能找到对应的reply tuple，很自然地，NAT模块应该修改reply tuple中的目的地址为snat之前的源地址，以使应答数据包能找到属于自己最终目的地址）
- 接着，修改数据包的来源的地址，将它替换成reply tuple中的相应地址，即规则中预设的地址，将其发送出去
- 对于回来的数据包，应该能在状态跟踪表中，查找与之对应的reply tuple，也就能顺藤摸瓜地找到原始的tuple中的信息，将应答包中的目的地址改回来，这样，整个数据传送就得以顺利转发了

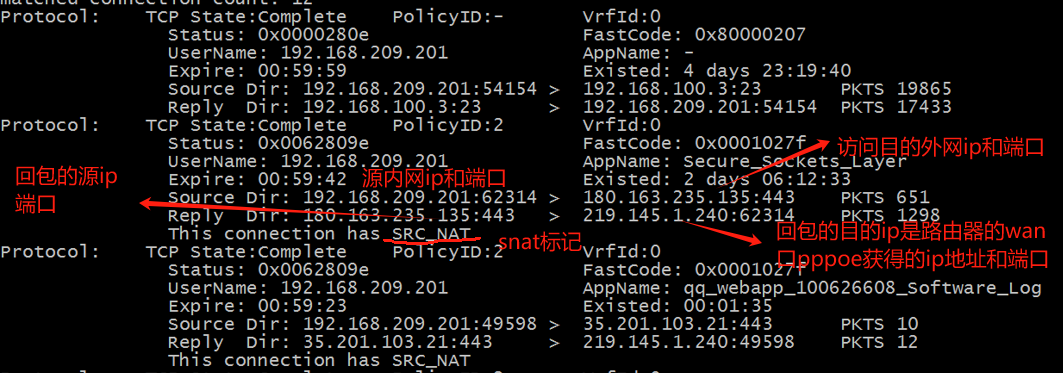

一个路由器的conntrack范例：
路由器的内网接口ip是192.168.100.3，wan口是pppoe接口，获得ip是219.145.1.240，访问外网要用pppoe获得ip进行snat转换。用内网的设备192.168.209.201进行访问。

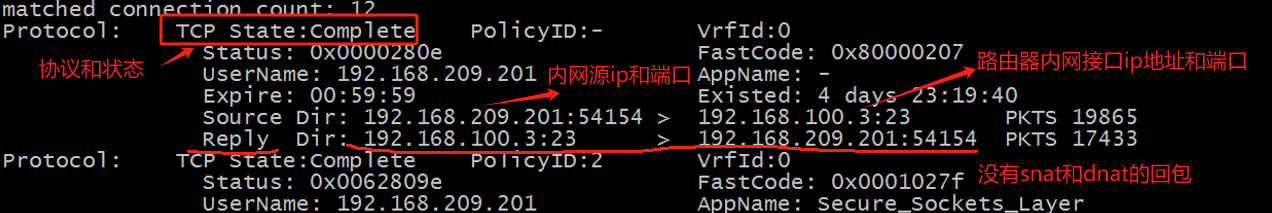

这个范例里记录内网收到的一个访问路由器自己的内网接口ip地址，另一个访问外网的网页443端口，都生成的reply回包的期望源ip和目的ip，以及协议类型和状态，是否snat和dnat的类型，收发的包数等信息。出包，进行snat转换，把源地址转换为路由器wan口地址后发出，同时记录conntrack表项的reply值。
wan口收到回包查询conntrack表项，符合reply表项，而且有snat记录的表项，要先进行转换，把目的地址改成source里的源地址，然后进行路由判断，发现是内网地址，符合转发forward条件，就再次进行路由判断后，由内网接口发出。
对应该例，conntrack表里
udp
source:192.168.202.199:42850 > 192.168.186.118:69
reply : 192.168.186.118:69 > 192.168.186.167:42850
但ftp服务器192.168.186.118的ack消息用的是udp协议：
source:192.168.186.118:50767 > 192.168.186.167:42850
这在conntrack表里查不到，就建立一个新记录，目的ip是ac的wan口地址，路由判断后是input处理，ac上没用打开42850这个端口，就按output链处理，发出端口不可达消息。
测试一下，关闭ac的nat功能，发现重新测试，文件传送成功。
