这是我关于在 Linux 上开发 SPI 从设备驱动程序的文章的第二部分。
3. 使用spidev开发用户空间协议SPI驱动程序
如上所述，SPI 设备的用户空间 API 支持有限，只能通过基本的半双工 read() 和 write() 调用来访问从属 SPI 设备。使用 ioctl() 调用可以与从属设备进行全双工数据交换，并更改设备参数。
您可能出于多种原因想要使用此用户空间 API：
- 在不易发生致命错误的环境中进行原型设计。用户空间中的无效指针通常不会导致整个系统崩溃。
- 开发简单的协议，用于与需要频繁更改的以 SPI 从属模式运行的微控制器交换数据。
当然，有些驱动程序无法使用用户空间 API 实现，因为它们需要访问用户空间中无法访问的其他内核接口（例如中断处理程序或其他驱动程序堆栈子系统）。
要启用 spidev 支持，您必须：
1. 在 menuconfig 中配置内核时，激活以下项：
Device Drivers
SPI support
User mode SPI device driver support
2.在board文件中添加上一点讨论的spi_board_info结构体数组：
{ /* spidev */
.modalias = "spidev",
.chip_select = 2,
.max_speed_hz = 15 * 1000 * 1000,
.mode = SPI_MODE_0,
.bus_num = 1,
},
重建并加载新内核后，系统中会出现一个名称类似于 /dev/spidevB.C 的对应设备，其中 B 是 SPI 总线号，C 是片选号。此设备无法通过 mknod 手动创建，而应该由 udev/mdev 等服务自动创建。
太好了，我们有了一个设备。剩下的就是学习如何使用它。假设我们要将字节 0x8E 发送到挂在 SPI1 上、编号为 CS 2 的设备。最简单的方法可能是这样：
echo -ne "\x8e">/dev/spidev1.2

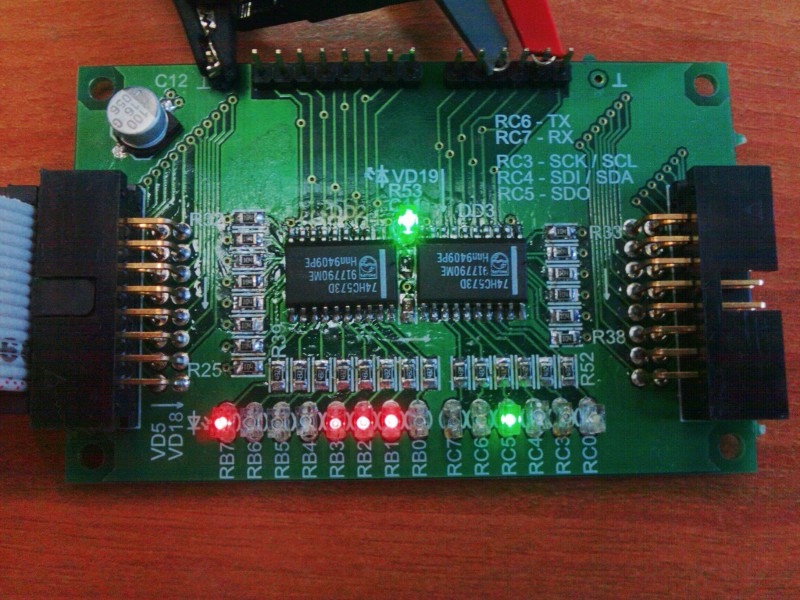

之后，在我的测试设备上可以看到以下图片：
关于测试设备，我想说几句。或许最重要的是，它几乎没什么用，只是为了研究如何在 Linux 上使用 SPI 而制作的。它由一个移位寄存器 74HC164N 和 74HC132N 的三个 2AND-NOT 元件组成，并做了一些类似于片选的功能，这使得同步信号仅在输入 ~CS 处处于低电平（我想立即说明一下，是的，我知道 74HC595 的存在，但我在我的城市买不到）。该设备只有一个功能——在 LED 上显示写入的最后一个字节。由于我的设备并非完全“诚实”，读取时我们无法获得写入的内容（这应该是实际写入的内容），而是左移一位的值。
可以使用 ioctl() 调用配置从设备的工作参数。它们允许您更改数据传输速率、传输字的大小、传输中的字节顺序，当然还有 SPI 工作模式。
以下 ioctl() 请求允许您控制从设备的参数：
- SPI_IOC_RD_MODE、SPI_IOC_WR_MODE — 在读取 (RD) 时，指针传输到的字节将被赋值为当前 SPI 模式的值。在写入 (WR) 时，根据传输指针指向的字节值设置设备模式。要设置模式，可以使用常量 SPI_MODE_0…SPI_MODE_3，或者通过按位“或”操作组合常量 SPI_CPHA（同步相位，如果设置则在上升沿捕获）和 SPI_CPOL（同步极性，同步信号从高电平开始）。
- SPI_IOC_RD_LSB_FIRST 和 SPI_IOC_WR_LSB_FIRST — 传递一个指向字节的指针，该字节用于确定 SPI 字传输时的位对齐方式。零值表示最高有效位在前（MSB 优先），其他值表示使用较少使用的变体，最低有效位在前（LSB 优先）。在这两种情况下，每个字都将右对齐，因此未使用/未定义的位将位于最高有效位。RD/WR — 分别读取/写入用于确定字中位对齐方式的参数。
- SPI_IOC_RD_BITS_PER_WORD 和 SPI_IOC_WR_BITS_PER_WORD — 通过 SPI 传输数据时，传递一个指向指定每个字位数的字节的指针。零值对应八位。RD/WR — 分别读取/写入每个字的位数。
- SPI_IOC_RD_MAX_SPEED_HZ、SPI_IOC_WR_MAX_SPEED_HZ — 将一个指针传递给一个 u32 变量，该变量指定 SPI 的最大数据传输速率（以 Hz 为单位）。通常，控制器无法准确设置指定的速度。
通过更改频率，我发现我的测试设备可以工作在不高于约 15 MHz 的频率下，考虑到电缆长度约为 25 cm、电路板上的组件以及使用 MGTF 的触点连接，这个频率还算不错。
现在我想再次强调，并非所有控制器都支持更改位的顺序。为了了解控制器支持的功能，您需要查看位掩码 spi_master.mode_bits。掩码中位的含义可以通过spi_device结构中标志的定义来确定。我不会在这里给出 spi_device 和spi_master结构的完整描述，因为它们在本例中对于理解它们并不重要。我将在文章末尾提供一个文档链接，您可以在其中找到所有指定结构的描述。
正如我在开头提到的，spidev 允许使用相应的 ioctl() 命令进行半双工传输：
int ret;
ret = ioctl(fd, SPI_IOC_MESSAGE(num), tr);
其中 num 是 spi_ioc_transfer 类型结构数组中的传输数量；
tr 是指向 spi_ioc_transfer 类型结构数组的指针；
如果失败，则返回负值；如果成功，则返回所有传输中成功传输的字节总数。
传输结构本身具有以下形式：
struct spi_ioc_transfer {
__u64 tx_buf;
__u64 rx_buf;
__u32 len;
__u32 speed_hz;
__u16 delay_usecs;
__u8 bits_per_word;
__u8 cs_change;
__u32 pad;
};
tx_buf 和 rx_buf — 分别将指针存储在用户空间中，指向用于发送/接收数据的缓冲区。如果 tx_buf 为 NULL，则会将其置零。如果 rx_buf 为 NULL，则忽略从从设备接收的数据。len
— 接收和发送缓冲区（rx 和 tx）的长度（以字节为单位）。speed_hz
— 覆盖本次传输的数据传输速率。bits_per_word
— 覆盖本次传输的每字位数。delay_usecs
— 在传输完最后一位数据后，停用设备（调用 cs_deactivate 之前）之前的延迟时间（以微秒为单位）。spi_ioc_transfer
结构的几乎所有字段都与 spi_transfer 结构的字段相对应。在 spidev 驱动程序的深处，使用 copy_from_user()/copy_to_user() 函数将数据缓冲区预复制到内核空间/从内核空间复制数据。
正如我上面所说，并非所有控制器都支持单独更改每次传输的速度和字长，因此，如果想要获得可移植的代码，最好在这些位置填入零。这就是为什么内核文档中附带的全双工模式下使用 spidev 的标准示例，如果不对 spi_ioc_transfer 结构的初始化进行修正，就无法在 at91 系列芯片上运行。
注意：
- 目前，还无法获得给定设备推送/捕获数据位的实际速度。
- 目前，无法通过 spidev 更改片选信号的极性。每个从设备在未处于活动状态时将被停用，以允许其他驱动程序与其各自的设备进行通信。
- 每个 I/O 请求传输的字节数存在限制。通常，该限制为一个内存页的大小。可以使用内核模块参数更改此值。
- 由于 SPI 没有低级方式来确认交付，因此无法知道传输中是否存在任何错误，或者是否选择了不存在的设备。
现在我来举个例子，这是一个简化版的内核自带的 spidev 程序。虽然例子中没有明确说明，但没有人禁止使用系统调用 read() 和 write() 进行半双工数据交换。
#include <stdint.h>
#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>
#include <getopt.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <linux/types.h>
#include <linux/spi/spidev.h>
static void pabort(const char *s)
{
perror(s);
abort();
}
static uint8_t mode = SPI_MODE_0;
static uint8_t bits = 0;
static uint32_t speed = 500000;
int main(int argc, char *argv[])
{
int ret = 0;
int fd;
uint8_t tx[] = { 0x81, 0x18 };
uint8_t rx[] = {0, 0 };
if(argc!=2) {
fprintf(stderr, "Usage: %s <spidev>\n", argv[0]);
exit(1);
}
fd = open(argv[1], O_RDWR);
if (fd < 0)
pabort("can't open device");
/* spi mode */
ret = ioctl(fd, SPI_IOC_WR_MODE, &mode);
if (ret == -1)
pabort("can't set spi mode");
ret = ioctl(fd, SPI_IOC_RD_MODE, &mode);
if (ret == -1)
pabort("can't get spi mode");
/* bits per word */
ret = ioctl(fd, SPI_IOC_WR_BITS_PER_WORD, &bits);
if (ret == -1)
pabort("can't set bits per word");
ret = ioctl(fd, SPI_IOC_RD_BITS_PER_WORD, &bits);
if (ret == -1)
pabort("can't get bits per word");
/* max speed hz */
ret = ioctl(fd, SPI_IOC_WR_MAX_SPEED_HZ, &speed);
if (ret == -1)
pabort("can't set max speed hz");
ret = ioctl(fd, SPI_IOC_RD_MAX_SPEED_HZ, &speed);
if (ret == -1)
pabort("can't get max speed hz");
printf("spi mode: %d\n", mode);
printf("bits per word: %d\n", bits);
printf("max speed: %d Hz (%d KHz)\n", speed, speed/1000);
/* full-duplex transfer */
struct spi_ioc_transfer tr = {
.tx_buf = (unsigned long)tx,
.rx_buf = (unsigned long)rx,
.len = 2,
.delay_usecs = 0,
.speed_hz = 0,
.bits_per_word = bits,
};
ret = ioctl(fd, SPI_IOC_MESSAGE(1), &tr);
if (ret < 1)
pabort("can't send spi message");
for (ret = 0; ret < 2; ret++) {
printf("%.2X ", rx[ret]);
}
puts("");
close(fd);
return ret;
}
我觉得到这里一切都很明显了，我们已经分析了所有通过 ioctl() 发送给设备的请求。剩下的就是提供用于汇编的 Makefile 文件：
all: spidev_test
CC = /opt/arm-2010q1/bin/arm-none-linux-gnueabi-gcc
INCLUDES = -I.
CCFLAGS = -O2 -Wall
clean:
rm -f spidev_test
spidev_test: spidev_test.c
$(CC) $(INCLUDES) $(CCFLAGS) spidev_test.c -o spidev_test
唯一的事情是您需要在 CC 变量中指定交叉编译器的路径。
4.内核级协议SPI驱动程序的开发
开发内核模块是一个更为广泛的主题，因此在这种情况下我们将采用不同的方法：我将首先提供一个代码示例，然后简要描述其工作原理，并解释如何使用它。我不会描述所有细节，否则任何文章都不够，我只会指出最重要的几点，在文章的文档部分，您可以找到所有必要信息的链接。在此示例中，我将展示如何通过 sysfs 提供设备属性。如何实现通过设备文件提供设备访问的驱动程序已经在前面讨论过：one、two。
我的驱动程序将为用户提供更改两个属性的能力：
value - 您可以将一个数字写入其中，需要使用 LED 以二进制形式显示该数字；
mode - 模式开关，允许您设置三种操作模式之一。支持以下模式：0 - 以二进制形式显示数字的标准模式，1 - 从左到右显示的进度条模式，2 - 从右到左显示的进度条模式；
在进度条模式下，设备将显示一行连续的 LED，显示写入值占 256 的百分比。例如，如果您在模式中写入 1，在值中写入 128，则左侧 8 个 LED 中的 4 个将亮起。
如果您设置模式编号的第三位，则将使用全双工模式（fdx_transfer() 函数），而不是异步调用 spi_write() 和 spi_read()。全双工模式编号分别为 4、5、6。模式编号 3 对应于 0。
现在来看代码本身：
#include <linux/module.h>
#include <linux/init.h>
#include <linux/spi/spi.h>
#define SPI_LED_DRV_NAME "spi_led"
#define DRIVER_VERSION "1.0"
static unsigned char led_mode=0;
static unsigned char fduplex_mode=0;
unsigned char retval=0;
char *mtx, *mrx;
static unsigned char stbl_tmp;
enum led_mode_t {LED_MODE_DEF, LED_MODE_L2R, LED_MODE_R2L };
static inline unsigned char led_progress(unsigned long val) {
unsigned char i, result=0x00;
val++;
val/=32;
for(i = 0; i < val; i++) {
if(led_mode==LED_MODE_R2L)
result|=(0x01<<i);
else
result|=(0x80>>i);
}
return (unsigned char)result;
}
static int fdx_transfer(struct spi_device *spi, unsigned char *val) {
int ret;
struct spi_transfer t = {
.tx_buf = mtx,
.rx_buf = mrx,
.len = 1,
};
struct spi_message m;
mtx[0]=*val;
mrx[0]=0;
spi_message_init(&m);
spi_message_add_tail(&t, &m);
if((ret=spi_sync(spi, &m))<0)
return ret;
retval=mrx[0];
return ret;
}
static ssize_t spi_led_store_val(struct device *dev,
struct device_attribute *attr,
const char *buf, size_t count)
{
struct spi_device *spi = to_spi_device(dev);
unsigned char tmp;
unsigned long val;
if (strict_strtoul(buf, 10, &val) < 0)
return -EINVAL;
if (val > 255)
return -EINVAL;
switch(led_mode) {
case LED_MODE_L2R:
case LED_MODE_R2L:
tmp = led_progress(val);
break;
default:
tmp = (unsigned char)val;
}
stbl_tmp=tmp;
if(fduplex_mode)
fdx_transfer(spi, &tmp);
else
spi_write(spi, &tmp, sizeof(tmp));
return count;
}
static ssize_t spi_led_show_val(struct device *dev,
struct device_attribute *attr,
char *buf)
{
unsigned char val;
struct spi_device *spi = to_spi_device(dev);
if(!fduplex_mode)
spi_read(spi, &val, sizeof(val));
return scnprintf(buf, PAGE_SIZE, "%d\n", fduplex_mode ? retval : val);
}
static ssize_t spi_led_store_mode(struct device *dev,
struct device_attribute *attr,
const char *buf, size_t count)
{
unsigned long tmp;
if (strict_strtoul(buf, 10, &tmp) < 0)
return -EINVAL;
if(tmp>6)
return -EINVAL;
led_mode = (unsigned char)tmp&0x03;
fduplex_mode = ((unsigned char)tmp&0x04)>>2;
return count;
}
static ssize_t spi_led_show_mode(struct device *dev,
struct device_attribute *attr,
char *buf)
{
return scnprintf(buf, PAGE_SIZE, "%d\n", led_mode);
}
static DEVICE_ATTR(value, S_IWUSR|S_IRUSR, spi_led_show_val, spi_led_store_val);
static DEVICE_ATTR(mode, S_IWUSR|S_IRUSR, spi_led_show_mode, spi_led_store_mode);
static struct attribute *spi_led_attributes[] = {
&dev_attr_value.attr,
&dev_attr_mode.attr,
NULL
};
static const struct attribute_group spi_led_attr_group = {
.attrs = spi_led_attributes,
};
static int __devinit spi_led_probe(struct spi_device *spi) {
int ret;
spi->bits_per_word = 8;
spi->mode = SPI_MODE_0;
spi->max_speed_hz = 500000;
ret = spi_setup(spi);
if(ret<0)
return ret;
return sysfs_create_group(&spi->dev.kobj, &spi_led_attr_group);
}
static int __devexit spi_led_remove(struct spi_device *spi) {
sysfs_remove_group(&spi->dev.kobj, &spi_led_attr_group);
return 0;
}
static struct spi_driver spi_led_driver = {
.driver = {
.name = SPI_LED_DRV_NAME,
.owner = THIS_MODULE,
},
.probe = spi_led_probe,
.remove = __devexit_p(spi_led_remove),
};
static int __init spi_led_init(void) {
mtx=kzalloc(1, GFP_KERNEL);
mrx=kzalloc(1, GFP_KERNEL);
return spi_register_driver(&spi_led_driver);
}
static void __exit spi_led_exit(void) {
kfree(mtx);
kfree(mrx);
spi_unregister_driver(&spi_led_driver);
}
MODULE_AUTHOR("Lampus");
MODULE_DESCRIPTION("spi_led 8-bit");
MODULE_LICENSE("GPL v2");
MODULE_VERSION(DRIVER_VERSION);
module_init(spi_led_init);
module_exit(spi_led_exit);
现在，我们需要将设备添加到 board 文件中的 SPI 设备列表中。对于我的 SK-AT91SAM9260，我们需要打开文件 arch/arm/mach-at91/board-sam9260ek.c，并将设备的结构添加到 spi_board_info 数组（类似于 spidev）：
{ /* LED SPI */
.modalias = "spi_led",
.chip_select = 1,
.max_speed_hz = 15 * 1000 * 1000,
.mode = SPI_MODE_0,
.bus_num = 1,
},
从上面的代码可以看出，我的设备工作频率为 15 MHz，挂在 SPI1 上，CS 编号为 1。如果不这样做，加载模块时驱动程序将不会链接到设备。
为了构建模块，我使用以下 Makefile：
ifneq ($(KERNELRELEASE),)
obj-m := spi_led.o
else
KDIR := /media/stuff/StarterKit/new_src/linux-2.6.39.1_st3
all:
$(MAKE) -C $(KDIR) M=`pwd` modules
endif
KDIR 变量应该指向你的内核源码路径。
构建过程如下：
ARCH=arm CROSS_COMPILE=/opt/arm-2010q1/bin/arm-none-linux-gnueabi- make
其中变量 CROSS_COMPILE 指定了你的交叉编译器前缀。
现在我们重新构建内核，将模块传输到开发板上并加载它：
insmod /path/to/spi_led.ko
之后系统中就会出现设备属性，我们会看到如下图所示：
ls /sys/module/spi_led/drivers/spi:spi_led/spi1.1
driver modalias mode power subsystem uevent value
现在让我们回到代码本身。您应该从代码末尾开始查看。宏 MODULE_AUTHOR、MODULE_DESCRIPTION、MODULE_LICENSE 和 MODULE_VERSION 分别定义了使用 modinfo 命令可访问的信息：作者姓名、模块描述、许可证和版本。其中最重要的是许可证，因为使用非 GPL 许可证时，您将无法从使用 GPL 许可证的模块中提取代码。
宏module_init()和module_exit()分别定义了模块的初始化和卸载函数。如果模块是静态构建的，则宏 module_exit 中指定的函数将永远不会被调用。
在结构体 struct spi_driver spi_led_driver 中，设置了指向将驱动程序绑定到设备（探测）的函数、禁用设备（移除）的函数以及驱动程序所有者名称的链接。还可以在此处设置切换到省电模式（挂起）和退出省电模式（恢复）的函数链接。如果驱动程序支持同一类的多个不同设备，则它们的标识符存储在 id_table 字段中。使用spi_register_driver(struct spi_dirver *sdrv)
函数 在系统中注册 SPI 驱动程序。注册后，可以链接设备和驱动程序。如果一切顺利，接下来将调用探测指针中定义的函数。可以使用spi_unregister_driver (struct spi_driver * sdrv)函数从系统中删除驱动程序 。spi_led_probe() 函数设置用于与 spi_device 结构中的设备一起工作的控制器参数，该结构先前在spi_board_info中定义。在重新定义 spi_device 结构中的必要字段后，调用spi_setup()控制器设置函数。 现在让我们讨论一下属性。您可以在“Documentation/filesystems/sysfs.txt”文件中了解如何通过 sysfs 处理设备属性。DEVICE_ATTR 宏用于定义 device_attribute 结构。例如，以下定义
static DEVICE_ATTR(foo, S_IWUSR | S_IRUGO, show_foo, store_foo);
等同于以下内容：
static struct device_attribute dev_attr_foo = {
.attr = {
.name = "foo",
.mode = S_IWUSR | S_IRUGO,
.show = show_foo,
.store = store_foo,
},
};
其中 show 是指向打开属性文件时执行的函数的指针；
store 是指向写入属性文件时执行的函数的指针；
mode 定义对属性文件的访问权限；
name 是属性文件的名称。
例如，看下面这行
static DEVICE_ATTR(value, S_IWUSR|S_IRUSR, spi_led_show_val, spi_led_store_val);
它定义了一个名为 value 的设备属性，允许用户读取/写入该属性。属性写入处理函数为 spi_led_store_val，属性读取处理函数为 spi_led_show_val。如果未提供此属性的写入/读取权限，则指向存储/显示函数的指针之一可能为 NULL。
让我们看看如何使用此属性：
cd /sys/module/spi_led/drivers/spi:spi_led/spi1.1
ls -l value
-rw------- 1 root root 4096 Jun 29 14:10 value
echo "32">value
cat value
64
还记得我提到过我的硬件在读取时会将数据左移一位吗？这就是为什么我们得到的是 64 位而不是写入的 32 位。将数字写入属性文件时会发生什么：strict_strtoul() 函数会尝试将接收到的字符串缓冲区转换为数字，然后进行防错处理——检查该数字是否不超过 255。如果大于 255，则返回错误。对于用户来说，它看起来会像这样：
# echo "257">value
bash: echo: write error: Invalid argument
接下来，检查当前工作模式，并根据该模式设置 tmp 变量。如果是进度条模式，SPI 将接收一个“不间断”的单比特数字；否则，SPI 将直接输出用户指定的字节，不做任何更改。根据 fduplex_mode 标志，选择传输方式：半双工或全双工。在第一种情况下，使用spi_write()函数；在第二种情况下，使用自写的 fdx_transfer() 函数。
现在我们讨论全双工数据传输。如您所见，用于传输的缓冲区（mtx、mrx 指针）的内存是使用 kzmalloc 函数分配的。正如我已经说过的，这是因为需要将缓冲区定位在可用于 DMA 的内存区域中。现在让我们看看 fdx_transfer() 函数本身。本质上，它收集 spi_message 消息并使用spi_sync()函数进行传输。发送消息时收到的字节保存在全局变量 retval 中，如果设置了 fduplex_mode 标志，则该变量始终由用于读取值属性的函数返回。
处理模式属性仅涉及解析传输模式，将其解析为两个全局变量 led_mode 和 fduplex_mode，这两个变量分别确定显示模式和双工模式。
想必很多人都注意到，当尝试同时从多个应用程序写入属性文件时，结果并不清楚。这肯定不会有什么好结果，这里存在明显的竞争条件。我尽量避免使代码过于复杂，但对于那些想知道如何处理这种情况的人，我建议阅读《不可靠锁定指南》。
希望理解其余内容不会有问题。
5.文档
讨论过。 内核源代码在 Documentation/ 目录中附带一组文档。这通常是一个不错的起点。
内核使用其自己的源代码文档系统 kerneldoc。它可以使用以下命令从内核源代码目录生成内核系统和 API 的文档：
sudo apt-get install xmlto
make htmldocs
最新稳定版内核的文档始终可在以下网址获取：www.kernel.org/doc
。您可能首先应该阅读的是《Unreliable Guide To Hacking The Linux Kernel》：www.kernel.org/doc/htmldocs/kernel-hacking.html。学习如何在 Linux 中使用 SPI，应该从 Documentation/spi 目录中的概述文档开始，尤其是 spi-summary 和 spidev。此外，还有使用 spidev 的优秀示例：spidev_fdx.c 和 spidev_test.c；希望您没有忘记，对于某些控制器，它们可能需要进行细微的修改。
您可以在 Documentation/filesystems/sysfs.txt 文件中了解如何通过 sysfs 操作设备属性。
内核中用于 SPI 操作的完整 API 描述如下：SPI Linux 内核 API 描述www.kernel.org/doc/htmldocs/device-drivers/spi.html
。为了方便在内核代码中查找信息，建议使用 Linux 交叉引用：lxr.linux.no或lxr.free-electrons.com。
就这样吧，谢谢大家的关注，欢迎批评指正。
