一、CPU 如何读写数据的

先来认识CPU的架构，只有理解了CPU的架构，才能更好地理解CPU是如何读写数据的，对于现代的CPU架构图如下：

可以看到，一个CPU里通常会有多个CPU核心，比如上图中的1号和2号核心，并且每个CPU核心都有自己的L1 Cache和L2 Cache，而L1 Cache通常分为Dcache（数据缓存）和Icache（指令缓存），L3 Cache则是多个核心共享的，这就是CPU典型的缓存层次。

上面提到的都是CPU内部的Cache，放眼外部的话，还会有内存和硬盘，这些存储设备共同构成了金字塔存储层次。如下图所示：

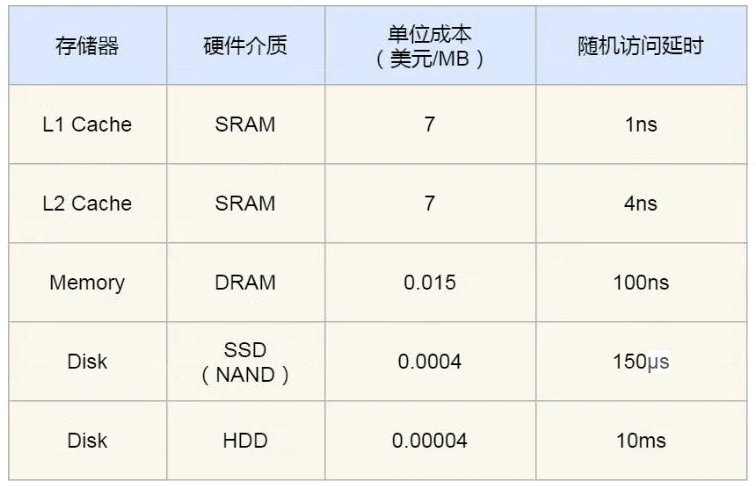

从上图也可以看到，从上往下，存储设备的容量会越大，而访问速度会越慢。至于每个存储设备的访问延时，可以看下图的表格：

可以看到，CPU访问L1 Cache速度比访问内存快100倍，这就是为什么CPU里面会有L1~L3 Cache的原因，目的就是把Cache作为CPU与内存之间的缓存层，以减少对内存的访问频率。

CPU从内存中读取数据到Cache的时候，并不是一个字节一个字节读取，而是一块一块的方式来读取数据的，这一块一块的数据被称为CPU Cache Line（缓存行），所以CPU Cache Line是CPU从内存读取数据到Cache的单位。

至于CPU Cache Line大小，在Linux系统中可以用下面的方式查看到：

那么对数组的加载，CPU就会加载数组里面连续的多个数据到Cache里，因此我们应该按照物理内存地址分布的顺序去访问元素，这样访问数组元素的时候，Cache命中率就会很高，于是就能减少从内存读取数据的频率，从而可提高程序的性能。

但是，在我们不适用数组，而是使用单独的变量的时候，则会有Cache伪共享的问题，Cache伪共享问题上是一个性能杀手，我们应该要规避它。

接下来，就来看看Cache伪共享是什么？又如何规避这个问题？

现在假设有一个双核心的CPU，这两个CPU核心并行运行着两个不同的线程，它们同时从内存中读取两个不同的数据，分别是类型为long的变量A和B，这两个数据的地址在物理内存上是连续的，如果Cache Line的大小是64字节，并且变量A在Cache Line的开头位置，那么这两个数据是位于同一个Cache Line中，又因为CPU Cache Line是CPU从内存中读取数据到Cache的单位，所以这两个数据会被同时读入到了两个CPU核心各自Cache中。

我们来思考一个问题，如果这两个不同核心的线程分别修改不同的数据，比如1号CPU的核心的线程只修改了变量A，或2号CPU核心的现场只修改了变量B，会发生什么呢？

二、分析伪共享的问题

现在我们结合保证多核缓存一致的MESI协议，来说明这一整个的过程。

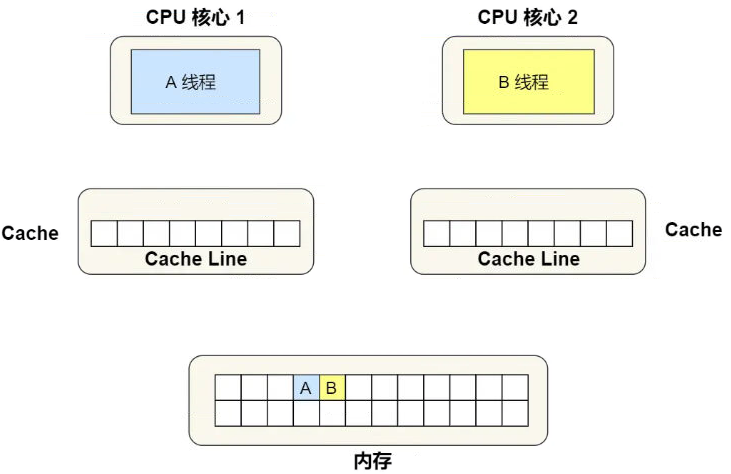

1、最开始变量A和B都还不在Cache里面，假设1号核心绑定了线程A，2号核心绑定了线程B，线程A只会读写变量A，线程B只会读写变量B。

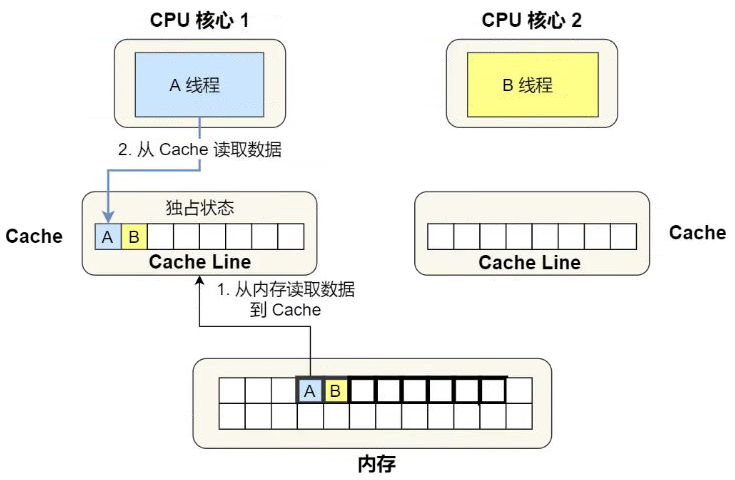

2、1号核心读取变量A，由于CPU从内存读取数据到Cache的单位是Cache Line，也正好变量A和变量B的数据归属于同一个Cache Line，所以A和B的数据都会被加载到Cache，并将次Cache Line标记为【独占】状态。

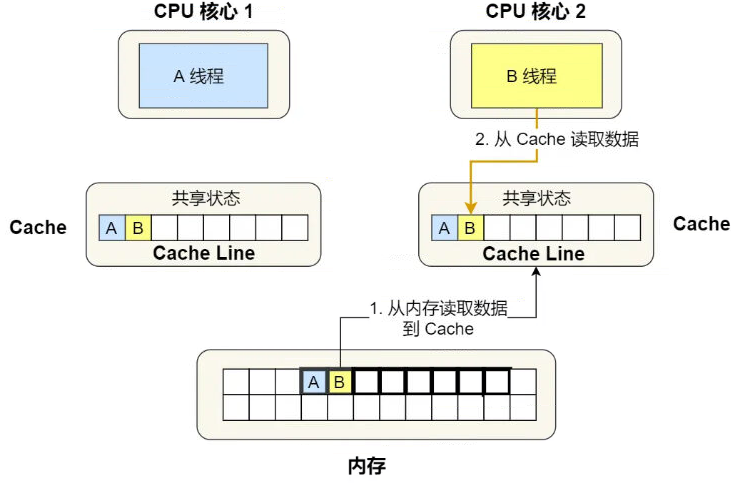

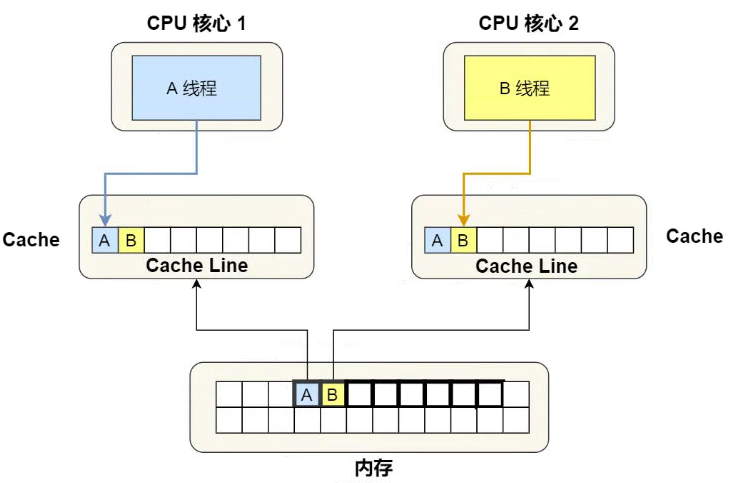

3、接着，2号核心开始从内存里读取变量B，同样的也是读取Cache Line大小的数据到Cache中，此Cache Line中的数据也包含了变量A和B，此时1号和2号核心的Cache Line状态变为【共享】状态。

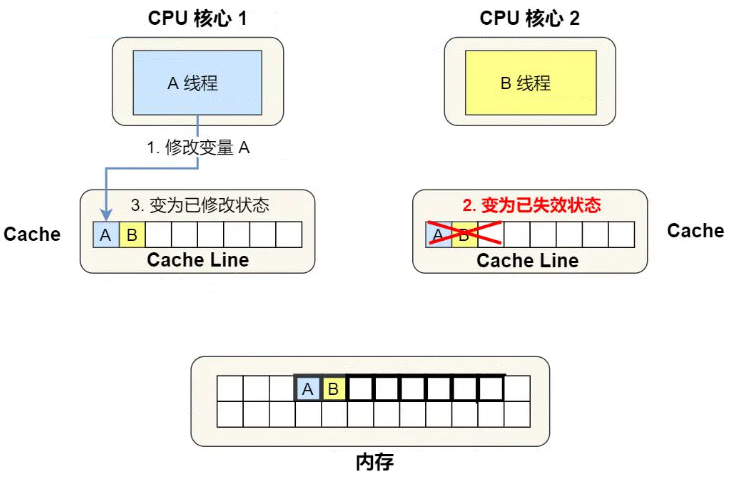

4、1号核心需要修改变量A，发现此Cache Line的状态是【共享】状态，所以先需要通过总线发送消息给2号核心，通知2号核心把Cache中对应的Cache Line标记为【已失效】状态，然后1号核心对应的Cache Line状态变成【已修改】状态，并且修改变量A。

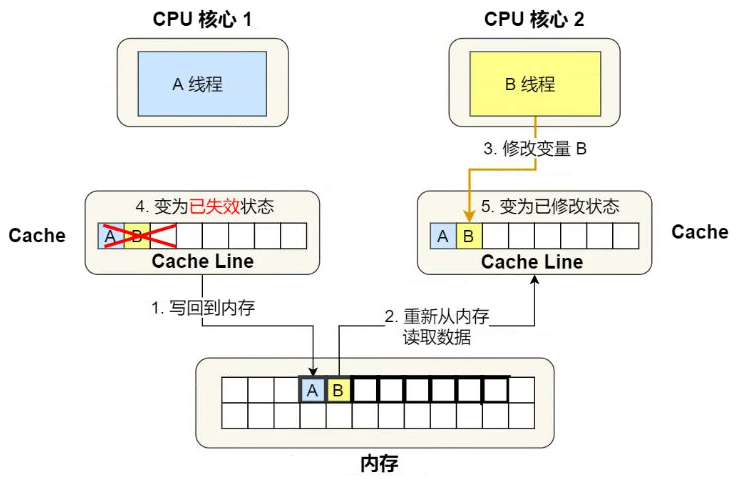

5、之后，2号核心需要修改变量B，此时2号核心的Cache中对应的Cache Line是【已失效】状态，另外由于1号核心的Cache也有此相同的数据，且状态为【已修改】状态，所以要先把1号核心的Cache对应的Cache Line写回到内存，然后2号核心再从内存读取Cache Line大小的数据到Cache中，最后把变量B修改到2号核心的Cache中，并将状态标记为【已修改】状态。

所以，可以发现如果1号和2号CPU核心这样持续交替的分别修改变量A和B，就会重复4和5这两个步骤，Cache并没有起到缓存的效果，虽然变量A和B之间其实并没有任何的关系，但是因为同时归属于一个Cache Line，这个Cache Line中的任意数据被修改后，都会相互影响，从而出现4和5这两个步骤。

因此，这种以为多个线程同时读写同一个Cache Line的不同变量时，而导致CPU Cache失效的现象称为伪共享。
