第81讲串口调试助手实现自动发送

为这个名叫“定时发送”的QCheckBox编写槽函数。

想要做出定时发送的效果，必须引入QT框架下的毫秒级定时器QTimer，查阅手册了解详情。

在widget.h内添加新的私有成员变量：

    QTimer *timer;

在widget类的构造函数内部进行变量初始化：

    ui->setupUi(this);
    this->setLayout(ui->gridLayoutGlobal);
    writeCntGobal=0;
    readCntGobal=0;
    serialStatus=false;
    serialPort = new QSerialPort(this);
    timer=new QTimer(this);

关联信号与槽函数，信号是timeout超时函数，槽函数是发送文本函数：

    connect(timer,&QTimer::timeout,[=](){
        on_btnSendContext_clicked();
    });

先测试一下信号与槽是否成功关联，checkBox槽函数的逻辑是勾选后定时器开起，超时后执行槽函数然后自动重装载，如果没有勾选就关闭定时器：

void Widget::on_checkBoxSendInTime_clicked(bool checked)
{
  if(checked)
  {
     timer->start(ui->lineEditTimeeach->text().toInt());
  }else{
     timer->stop();

  }
}

测试结果如下，1S发两个，程序正常跑起来了。

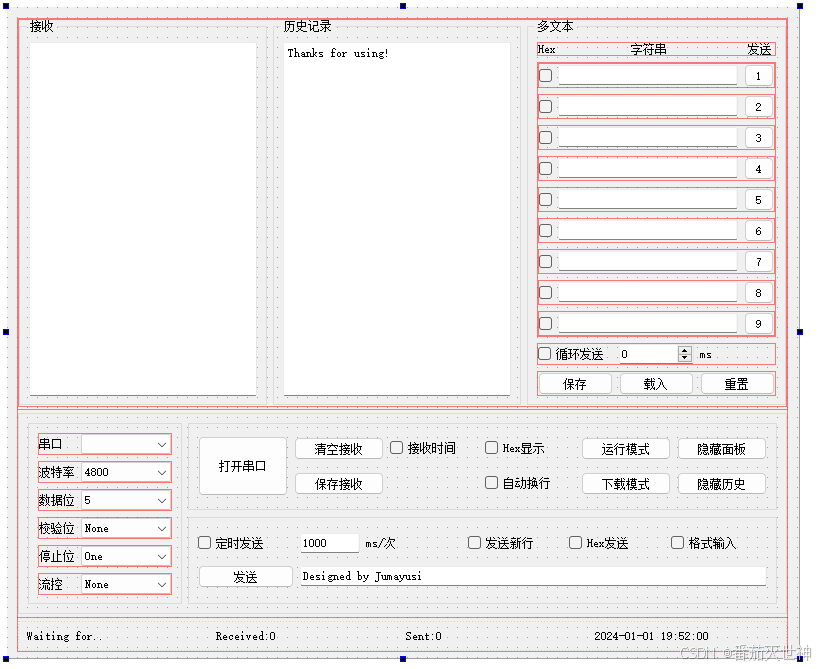

接下来，我们会在串口关闭状态下屏蔽“定时发送”按键与“发送”按键；

打开串口定时发送时，屏蔽发送频率输入框与文本输入框。

setEnabled方法可以屏蔽上述的所有控件，进入一种“不可选中”的状态。其次，对于可以勾选的Check Box，setCheckState方法可以取消勾选状态对控件进行重置。

综上所述：

#include "widget.h"
#include "ui_widget.h"

#include <QMessageBox>
#include <QSerialPort>

Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{
    ui->setupUi(this);
    this->setLayout(ui->gridLayoutGlobal);
    writeCntGobal=0;
    readCntGobal=0;
    serialStatus=false;
    serialPort = new QSerialPort(this);
    timer=new QTimer(this);

    connect(serialPort,&QSerialPort::readyRead,this,&Widget::on_serialData_readytoRead);
    connect(timer,&QTimer::timeout,[=](){
        on_btnSendContext_clicked();
    });

    ui->comboBox_baudRate->setCurrentIndex(6);
    ui->comboBox_dataBit->setCurrentIndex(3);

    QList <QSerialPortInfo> serialList=QSerialPortInfo::availablePorts();
    for(QSerialPortInfo serialInfo:serialList)
    {
        //qDebug()<<serialInfo.portName();
        ui->comboBox_serialNum->addItem(serialInfo.portName());
    }

    ui->btnSendContext->setEnabled(false);
    ui->checkBoxSendInTime->setEnabled(false);
}

Widget::~Widget()
{
    delete ui;
}


void Widget::on_btnCloseOrOpenSerial_clicked()
{
    if(serialStatus==false)
    {

        //1.选择端口号
        serialPort->setPortName(ui->comboBox_serialNum->currentText());
        //2.配置波特率
        serialPort->setBaudRate(ui->comboBox_baudRate->currentText().toInt());
        //3.配置数据位
        serialPort->setDataBits(QSerialPort::DataBits(ui->comboBox_dataBit->currentText().toUInt()));
        //4.配置校验位
        /*MARK DOWN :
    enum Parity {
        NoParity = 0,
        EvenParity = 2,
        OddParity = 3,
        SpaceParity = 4,
        MarkParity = 5,
        UnknownParity = -1
    };
    Q_ENUM(Parity)
  */
        switch(ui->comboBox_checkBit->currentIndex())
        {
        case 0:
            serialPort->setParity(QSerialPort::NoParity);
            break;

        case 1:
            serialPort->setParity(QSerialPort::EvenParity);
            break;

        case 2:
            serialPort->setParity(QSerialPort::OddParity);
            break;

        case 3:
            serialPort->setParity(QSerialPort::SpaceParity);
            break;

        case 4:
            serialPort->setParity(QSerialPort::MarkParity);
            break;


        default:
            serialPort->setParity(QSerialPort::UnknownParity);
            break;
        }
        //5.配置停止位
        serialPort->setStopBits(QSerialPort::StopBits(ui->comboBox_stopBit->currentText().toInt()));
        //6.流控
        if(ui->comboBox_fileCon->currentText()=="None")
            serialPort->setFlowControl(QSerialPort::NoFlowControl);
        //7.打开串口
        if(serialPort->open(QIODevice::ReadWrite))
        {
            qDebug()<<"serial open";

            serialStatus=true;
            ui->btnSendContext->setEnabled(true);

            ui->btnCloseOrOpenSerial->setText("关闭串口 ");
            ui->comboBox_dataBit->setEnabled(false);
            ui->comboBox_fileCon->setEnabled(false);
            ui->comboBox_stopBit->setEnabled(false);
            ui->comboBox_baudRate->setEnabled(false);
            ui->comboBox_checkBit->setEnabled(false);
            ui->comboBox_serialNum->setEnabled(false);

            ui->checkBoxSendInTime->setEnabled(true);

        }else{
            QMessageBox msgBox;
            msgBox.setWindowTitle("错误");
            msgBox.setText("此串口已被占用或拔出!");
            msgBox.exec();
        }
    }else{
        serialStatus=false;
        ui->btnSendContext->setEnabled(false);

        serialPort->close();
        ui->btnCloseOrOpenSerial->setText("打开串口 ");
        ui->comboBox_dataBit->setEnabled(true);
        ui->comboBox_fileCon->setEnabled(true);
        ui->comboBox_stopBit->setEnabled(true);
        ui->comboBox_baudRate->setEnabled(true);
        ui->comboBox_checkBit->setEnabled(true);
        ui->comboBox_serialNum->setEnabled(true);

        ui->checkBoxSendInTime->setEnabled(false);
        ui->checkBoxSendInTime->setCheckState(Qt::Unchecked);
        timer->stop();
        ui->lineEditTimeeach->setEnabled(true);
        ui->lineEditSendContext->setEnabled(true);
    }
}

void Widget::on_btnSendContext_clicked()
{
    int writeCnt=0;

    const char* sendData=ui->lineEditSendContext->text().toStdString().c_str();
    writeCnt=serialPort->write(sendData);

    if(writeCnt==-1){
        ui->labelSendStatus->setText("Send Error!");
    }else{
        writeCntGobal+=writeCnt;
        qDebug()<<"Send Ok! "<<sendData;

        ui->labelSendStatus->setText("Send Ok!");
        ui->labelSendcnt->setNum(writeCntGobal);

        if(strcmp(sendData,sendBack.toStdString().c_str())!=0)
        {
            ui->textEditRecord->append(sendData);
            sendBack=QString(sendData);
        }
    }
}

void Widget::on_serialData_readytoRead()
{
    QString revMessage=serialPort->readAll();

    if(revMessage!=NULL){
        qDebug()<<"getMessage:"<<revMessage;
        ui->textEditRev->append(revMessage);
        readCntGobal+=revMessage.size();
        ui->labelRevcnt->setNum(readCntGobal);
    }else{


    }
}

void Widget::on_checkBoxSendInTime_clicked(bool checked)
{
  if(checked)
  {
     ui->lineEditTimeeach->setEnabled(false);
     ui->lineEditSendContext->setEnabled(false);
     timer->start(ui->lineEditTimeeach->text().toInt());
  }else{
     ui->lineEditTimeeach->setEnabled(true);
     ui->lineEditSendContext->setEnabled(true);
     timer->stop();

  }
}

第82讲如何自我验证新控件

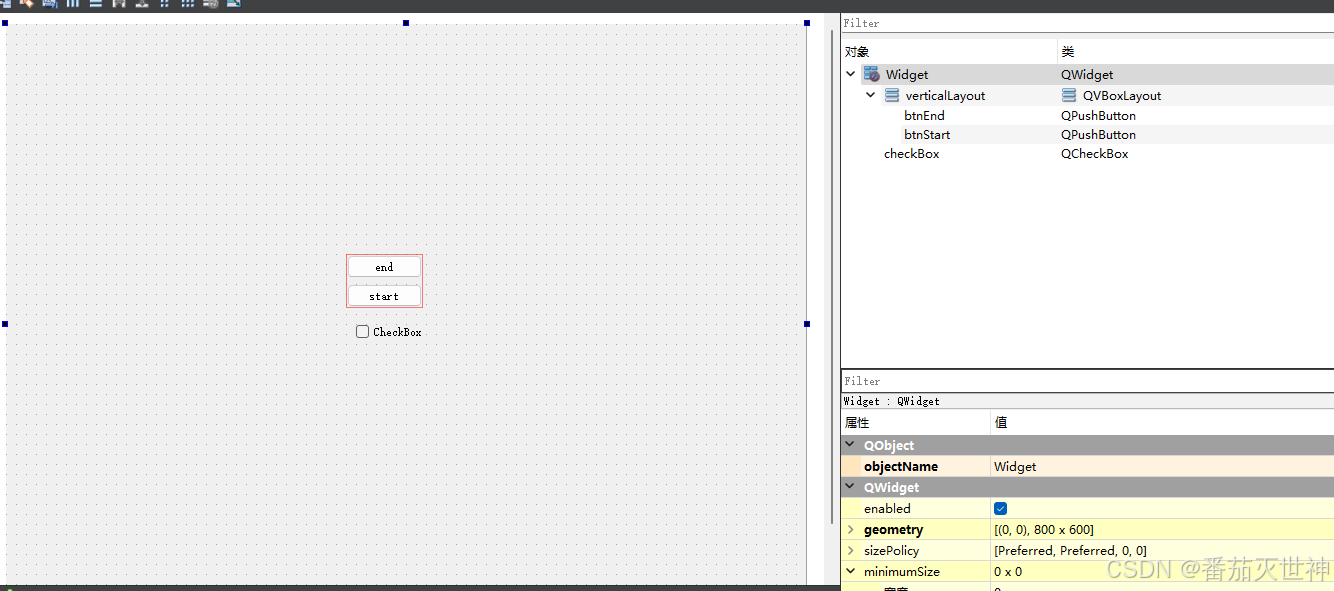

先布置UI：

然后编写槽函数就行：

#include "widget.h"
#include "ui_widget.h"

#include <QTimer>
#include <QDebug>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    htim1=new QTimer(this);
    connect(htim1,&QTimer::timeout,[=](){
        qDebug()<<"time out";
    });
}

Widget::~Widget()
{
    delete ui;
}

void Widget::on_btnStart_clicked()
{
    htim1->start(1000);
}

void Widget::on_btnEnd_clicked()
{
    htim1->stop();
}

void Widget::on_checkBox_clicked()
{
    if(ui->checkBox->checkState()==Qt::Checked)
    {
        qDebug()<<"checkBox Checked!";
    }else if(ui->checkBox->checkState()==Qt::Unchecked)
    {
        qDebug()<<"checkBox Unchecked!";
    }
}

第83讲解决遗留的Bug

①如果传输的字符串较长，可能会导致历史记录里发送过的字符串再次发送；问题的根源是解决QString到const char*的数据转换。

const char* sendData=ui->lineEditSendContext->text().toLocal8Bit().constData();

并且在比较当前字符串与已发送字符串的时候也做出修改：

if(strcmp(sendData,sendBack.toStdString().c_str())!=0）
{
   ui->textEditRecord->append(sendData);
   sendBack=QString::fromUtf8(sendData);
}

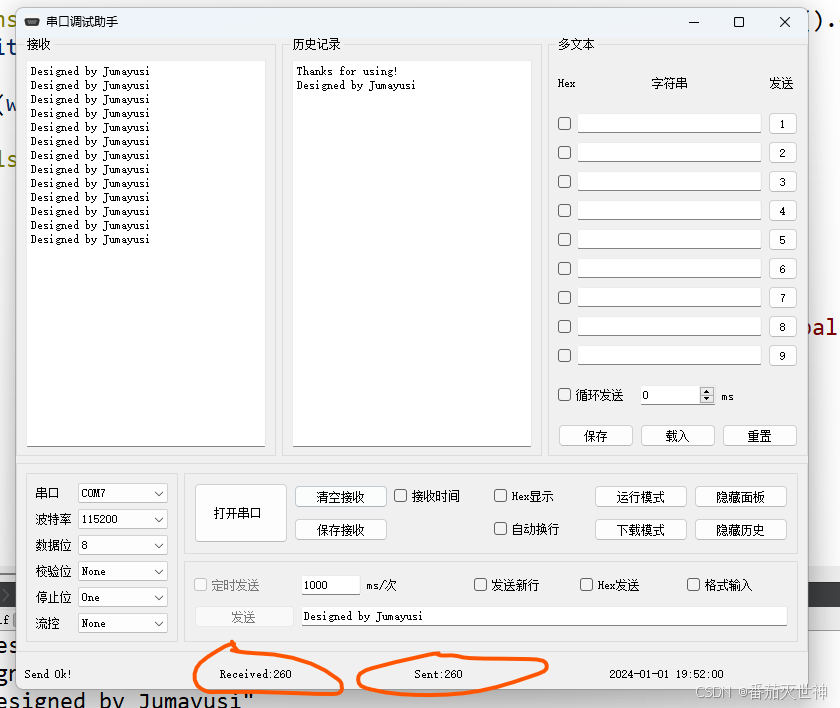

这个地方的字符label本来被吞了，现在可以通过拼接字符串解决：

 ui->labelSendcnt->setText("Sent:"+QString::number(writeCntGobal));
 ui->labelRevcnt->setText("Received:"+QString::number(readCntGobal));

最后槽函数：

void Widget::on_btnSendContext_clicked()
{
    int writeCnt=0;

    const char* sendData=ui->lineEditSendContext->text().toLocal8Bit().constData();
    writeCnt=serialPort->write(sendData);

    if(writeCnt==-1){
        ui->labelSendStatus->setText("Send Error!");
    }else{
        writeCntGobal+=writeCnt;
        qDebug()<<"Send Ok! "<<sendData;

        ui->labelSendStatus->setText("Send Ok!");
        //ui->labelSendcnt->setNum(writeCntGobal);
        ui->labelSendcnt->setText("Sent:"+QString::number(writeCntGobal));

        if(strcmp(sendData,sendBack.toStdString().c_str())!=0)
        {
            ui->textEditRecord->append(sendData);
            sendBack=QString::fromUtf8(sendData);
        }
    }
}

第84讲串口调试助手保存接收记录

为这两个按键添加槽函数：

void Widget::on_btnRevClear_clicked()
{
    ui->textEditRev->setText("");
}

void Widget::on_btnRevSave_clicked()
{
    QString fileName=QFileDialog::getSaveFileName(this,tr("Save File"),
   "E:\\6_Qt Projects\\38_SerialPort\\SerialData\\serialData.txt",
    tr("Text(*.txt)") );

    if(fileName!=NULL)
    {
        QFile file(fileName);
        if(!file.open(QIODevice::WriteOnly|QIODevice::Text))
            return;

        QTextStream out(&file);
        out<<ui->textEditRev->toPlainText();
        file.close();
    }
}

第85讲获取当前系统时间QDateTime

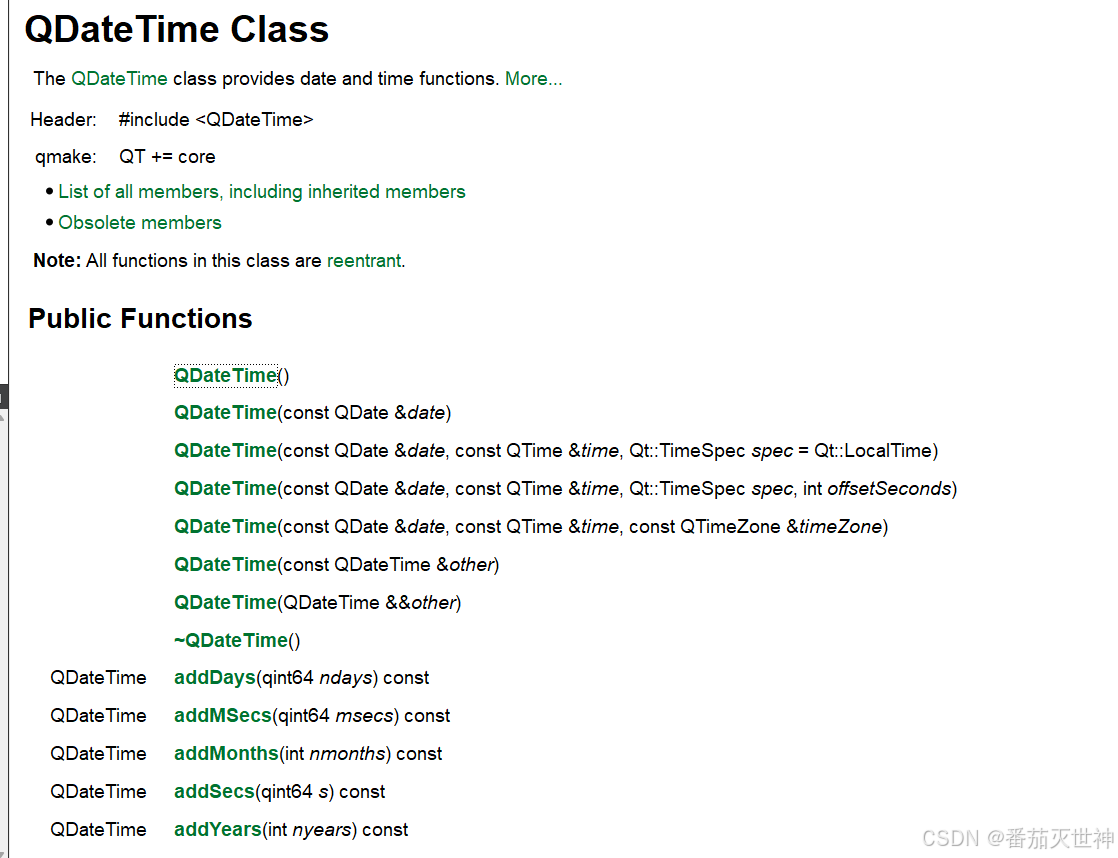

修改时间戳需要使用QDateTime这个类。

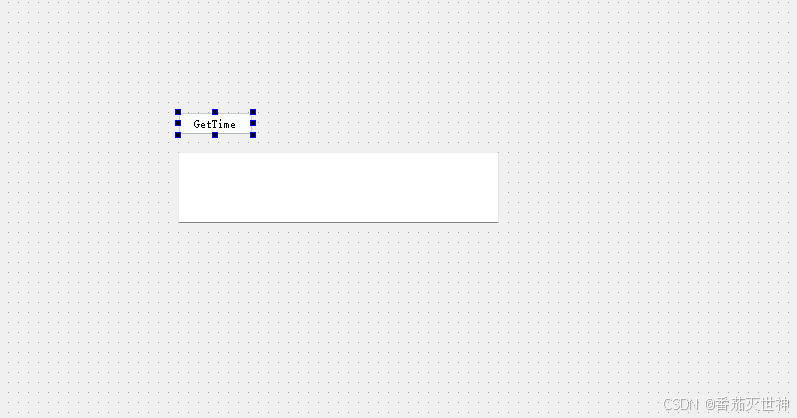

这一讲我们先做一个简单的实验，按下按键把时间戳要显示的字符内容刷新出来。

通过QDateTime内部的静态函数currentDateTime获取日期与时间：

QDateTime currentTime=QDateTime ::currentDateTime();

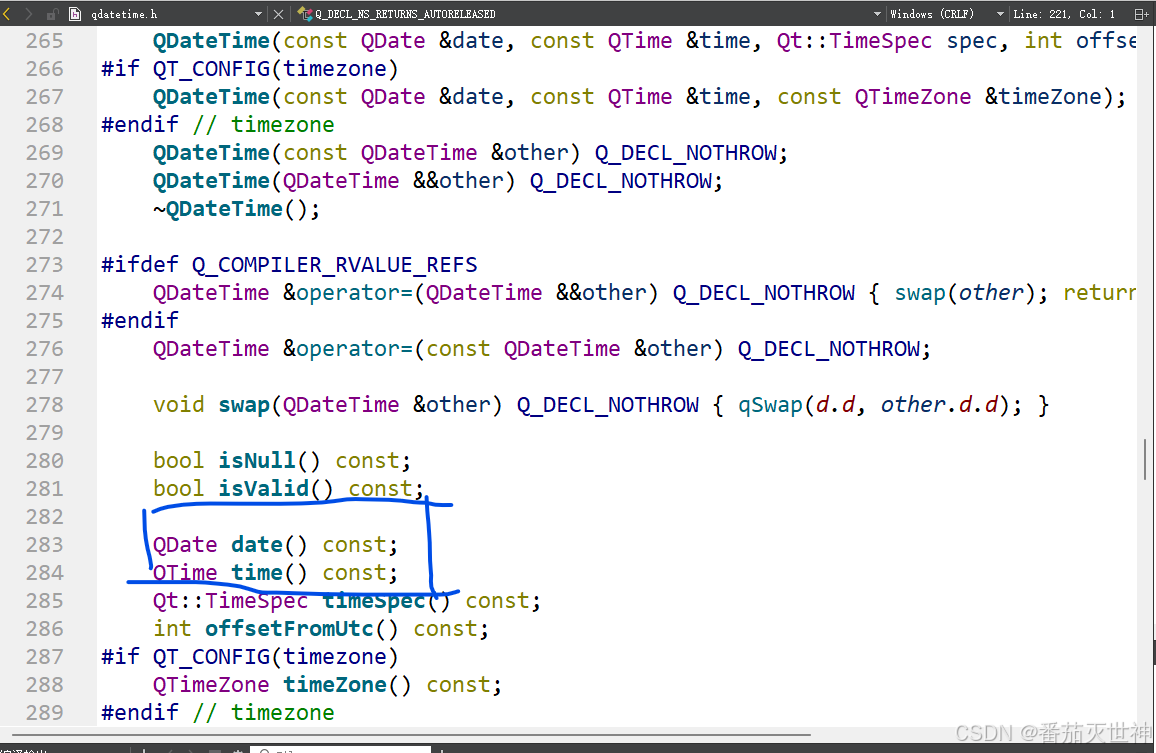

它的内部有date和time分别可以用来抓取年月日与时分秒：

所以槽函数：

void Widget::on_pushButton_clicked()
{
    QDateTime currentTime=QDateTime ::currentDateTime();

    QDate date=currentTime.date();
//    ui->textEdit->setText(QString::number(date.year()));
//    ui->textEdit->append(QString::number(date.month()));
//    ui->textEdit->append(QString::number(date.day()));

    QTime time=currentTime.time();
//    ui->textEdit->append(QString::number(time.hour()));
//    ui->textEdit->append(QString::number(time.minute()));
//    ui->textEdit->append(QString::number(time.second()));

//    QString nowTime=QString("%1-%2-%3 %4:%5:%6",
//    date.year(),date.month(), date.day(),time.hour(),time.minute(),time.second());

    QString nowTime=QString("%1-%2-%3 %4:%5:%6").arg(date.year()).arg(date.month()).
    arg(date.day()).arg(time.hour()).arg(time.minute()).arg(time.second());

    ui->textEdit->setText(nowTime);
}

注意QString内用占位符拼接字符串需要使用arg方法。

第86讲串口调试助手右下角时间刷新

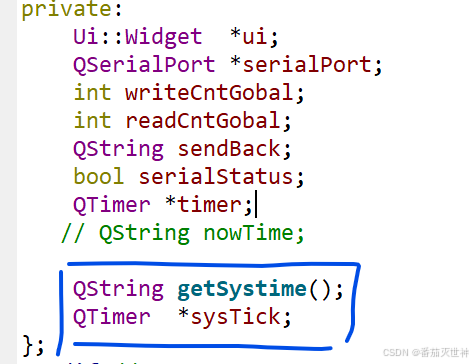

新增两个私有变量：

在构造函数内部初始化sysTick、关联信号与槽并且开始定时器：

    sysTick=new QTimer(this);

    connect(sysTick,SIGNAL(timeout()),this,SLOT(time_reflash()));
    sysTick->start(100);

注意，刷新周期为100ms可以让肉眼无法察觉初始label和时间戳的切换。

编写一个API获取windows桌面上的时间：

QString Widget::getSystime()
{
    QDateTime currentTime=QDateTime ::currentDateTime();
    QDate date=currentTime.date();
    QTime time=currentTime.time();

    QString nowTime=QString("%1-%2-%3 %4:%5:%6").arg(date.year()).arg(date.month()).
    arg(date.day()).arg(time.hour()).arg(time.minute()).arg(time.second());

    return nowTime;
}

刷新时间的槽函数可以利用这个API：

void Widget::time_reflash()
{
   ui->labelCurrentTime->setText(getSystime());
}

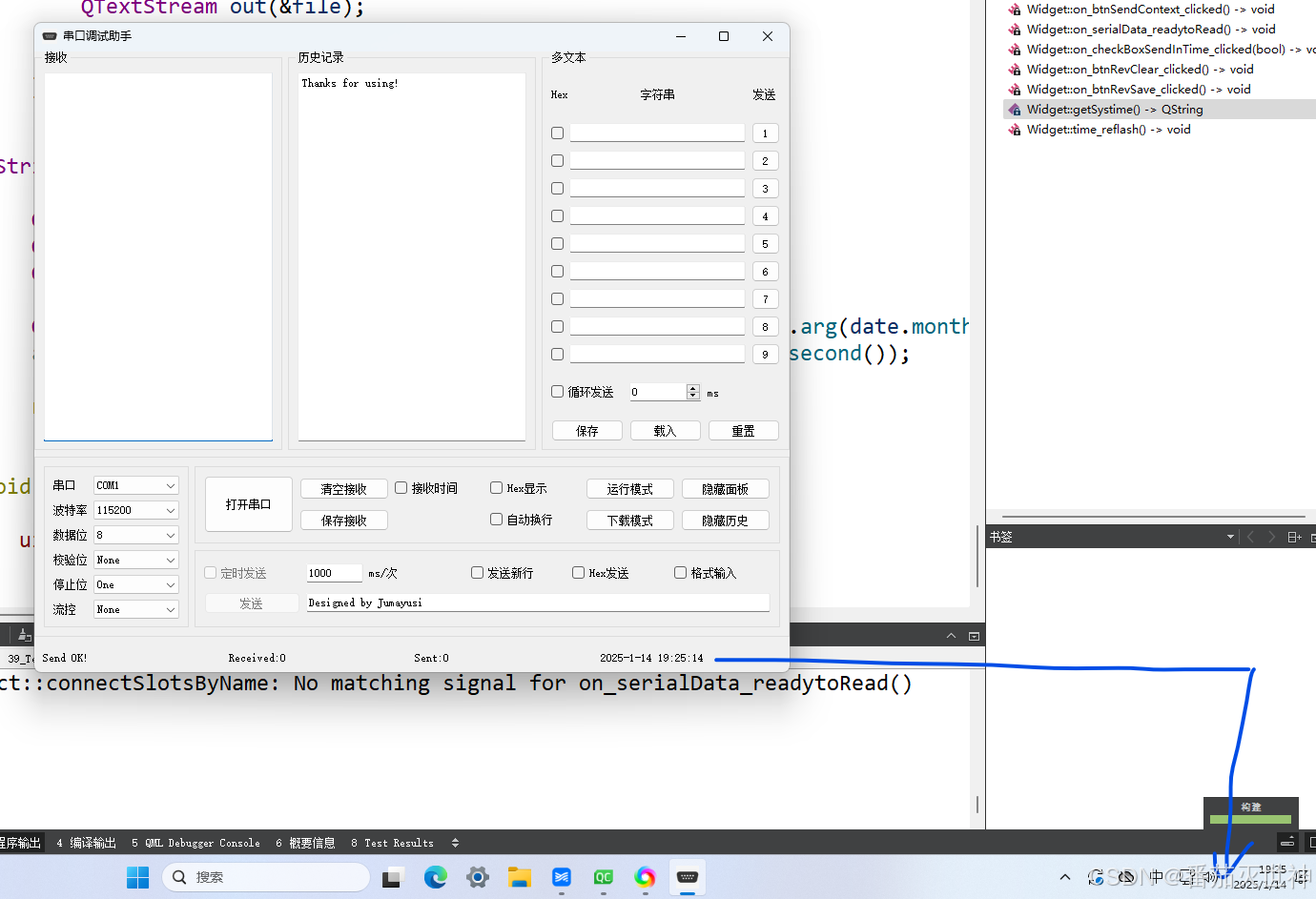

测试结果：

记录一下widget.cpp

#include "widget.h"
#include "ui_widget.h"

#include <QDateTime>
#include <QFileDialog>
#include <QMessageBox>
#include <QSerialPort>

Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{
    ui->setupUi(this);
    this->setLayout(ui->gridLayoutGlobal);
    writeCntGobal=0;
    readCntGobal=0;
    serialStatus=false;
    serialPort = new QSerialPort(this);
    timer=new QTimer(this);
    sysTick=new QTimer(this);

    connect(sysTick,SIGNAL(timeout()),this,SLOT(time_reflash()));
    sysTick->start(100);

    connect(serialPort,&QSerialPort::readyRead,this,&Widget::on_serialData_readytoRead);
    connect(timer,&QTimer::timeout,[=](){
        on_btnSendContext_clicked();
    });

    ui->comboBox_baudRate->setCurrentIndex(6);
    ui->comboBox_dataBit->setCurrentIndex(3);

    QList <QSerialPortInfo> serialList=QSerialPortInfo::availablePorts();
    for(QSerialPortInfo serialInfo:serialList)
    {
        //qDebug()<<serialInfo.portName();
        ui->comboBox_serialNum->addItem(serialInfo.portName());
    }

    ui->btnSendContext->setEnabled(false);
    ui->checkBoxSendInTime->setEnabled(false);
}

Widget::~Widget()
{
    delete ui;
}


void Widget::on_btnCloseOrOpenSerial_clicked()
{
    if(serialStatus==false)
    {

        //1.选择端口号
        serialPort->setPortName(ui->comboBox_serialNum->currentText());
        //2.配置波特率
        serialPort->setBaudRate(ui->comboBox_baudRate->currentText().toInt());
        //3.配置数据位
        serialPort->setDataBits(QSerialPort::DataBits(ui->comboBox_dataBit->currentText().toUInt()));
        //4.配置校验位
        /*MARK DOWN :
    enum Parity {
        NoParity = 0,
        EvenParity = 2,
        OddParity = 3,
        SpaceParity = 4,
        MarkParity = 5,
        UnknownParity = -1
    };
    Q_ENUM(Parity)
  */
        switch(ui->comboBox_checkBit->currentIndex())
        {
        case 0:
            serialPort->setParity(QSerialPort::NoParity);
            break;

        case 1:
            serialPort->setParity(QSerialPort::EvenParity);
            break;

        case 2:
            serialPort->setParity(QSerialPort::OddParity);
            break;

        case 3:
            serialPort->setParity(QSerialPort::SpaceParity);
            break;

        case 4:
            serialPort->setParity(QSerialPort::MarkParity);
            break;


        default:
            serialPort->setParity(QSerialPort::UnknownParity);
            break;
        }
        //5.配置停止位
        serialPort->setStopBits(QSerialPort::StopBits(ui->comboBox_stopBit->currentText().toInt()));
        //6.流控
        if(ui->comboBox_fileCon->currentText()=="None")
            serialPort->setFlowControl(QSerialPort::NoFlowControl);
        //7.打开串口
        if(serialPort->open(QIODevice::ReadWrite))
        {
            qDebug()<<"serial open";

            serialStatus=true;
            ui->btnSendContext->setEnabled(true);

            ui->btnCloseOrOpenSerial->setText("关闭串口 ");
            ui->comboBox_dataBit->setEnabled(false);
            ui->comboBox_fileCon->setEnabled(false);
            ui->comboBox_stopBit->setEnabled(false);
            ui->comboBox_baudRate->setEnabled(false);
            ui->comboBox_checkBit->setEnabled(false);
            ui->comboBox_serialNum->setEnabled(false);

            ui->checkBoxSendInTime->setEnabled(true);

        }else{
            QMessageBox msgBox;
            msgBox.setWindowTitle("错误");
            msgBox.setText("此串口已被占用或拔出!");
            msgBox.exec();
        }
    }else{
        serialStatus=false;
        ui->btnSendContext->setEnabled(false);

        serialPort->close();
        ui->btnCloseOrOpenSerial->setText("打开串口 ");
        ui->comboBox_dataBit->setEnabled(true);
        ui->comboBox_fileCon->setEnabled(true);
        ui->comboBox_stopBit->setEnabled(true);
        ui->comboBox_baudRate->setEnabled(true);
        ui->comboBox_checkBit->setEnabled(true);
        ui->comboBox_serialNum->setEnabled(true);

        ui->checkBoxSendInTime->setEnabled(false);
        ui->checkBoxSendInTime->setCheckState(Qt::Unchecked);
        timer->stop();
        ui->lineEditTimeeach->setEnabled(true);
        ui->lineEditSendContext->setEnabled(true);
    }
}

void Widget::on_btnSendContext_clicked()
{
    int writeCnt=0;

    const char* sendData=ui->lineEditSendContext->text().toLocal8Bit().constData();
    writeCnt=serialPort->write(sendData);

    if(writeCnt==-1){
        ui->labelSendStatus->setText("Send Error!");
    }else{
        writeCntGobal+=writeCnt;
        qDebug()<<"Send Ok! "<<sendData;

        ui->labelSendStatus->setText("Send Ok!");
        //ui->labelSendcnt->setNum(writeCntGobal);
        ui->labelSendcnt->setText("Sent:"+QString::number(writeCntGobal));

        if(strcmp(sendData,sendBack.toStdString().c_str())!=0)
        {
            ui->textEditRecord->append(sendData);
            sendBack=QString::fromUtf8(sendData);
        }
    }
}

void Widget::on_serialData_readytoRead()
{
    QString revMessage=serialPort->readAll();

    if(revMessage!=NULL){
        qDebug()<<"getMessage:"<<revMessage;
        ui->textEditRev->append(revMessage);
        readCntGobal+=revMessage.size();
        //ui->labelRevcnt->setNum(readCntGobal);
        ui->labelRevcnt->setText("Received:"+QString::number(readCntGobal));
    }else{


    }
}

void Widget::on_checkBoxSendInTime_clicked(bool checked)
{
  if(checked)
  {
     ui->lineEditTimeeach->setEnabled(false);
     ui->lineEditSendContext->setEnabled(false);
     timer->start(ui->lineEditTimeeach->text().toInt());
  }else{
     ui->lineEditTimeeach->setEnabled(true);
     ui->lineEditSendContext->setEnabled(true);
     timer->stop();

  }
}

void Widget::on_btnRevClear_clicked()
{
    ui->textEditRev->setText("");
}

void Widget::on_btnRevSave_clicked()
{
    QString fileName=QFileDialog::getSaveFileName(this,tr("Save File"),
   "E:\\6_Qt Projects\\38_SerialPort\\SerialData\\serialData.txt",
    tr("Text(*.txt)") );

    if(fileName!=NULL)
    {
        QFile file(fileName);
        if(!file.open(QIODevice::WriteOnly|QIODevice::Text))
            return;

        QTextStream out(&file);
        out<<ui->textEditRev->toPlainText();
        file.close();
    }
}

QString Widget::getSystime()
{
    QDateTime currentTime=QDateTime ::currentDateTime();
    QDate date=currentTime.date();
    QTime time=currentTime.time();

    QString nowTime=QString("%1-%2-%3 %4:%5:%6").arg(date.year()).arg(date.month()).
    arg(date.day()).arg(time.hour()).arg(time.minute()).arg(time.second());

    return nowTime;
}

void Widget::time_reflash()
{
   ui->labelCurrentTime->setText(getSystime());
}

widget.h

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include <QSerialPortInfo>
#include <QDebug>
#include <QTimer>

QT_BEGIN_NAMESPACE
namespace Ui { class Widget; }
QT_END_NAMESPACE

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

private slots:
    void on_btnCloseOrOpenSerial_clicked();

    void on_btnSendContext_clicked();

    void on_serialData_readytoRead();

    void on_checkBoxSendInTime_clicked(bool checked);

    void on_btnRevClear_clicked();

    void on_btnRevSave_clicked();

    void time_reflash();

private:
    Ui::Widget  *ui;
    QSerialPort *serialPort;
    int writeCntGobal;
    int readCntGobal;
    QString sendBack;
    bool serialStatus;
    QTimer *timer;
   // QString nowTime;

    QString getSystime();
    QTimer  *sysTick;
};
#endif // WIDGET_H

第87讲优化时间显示

优化了arg方法的使用，约束数据的数位，如果不足，就用0来补：

QString Widget::getSystime()
{
    QDateTime currentTime=QDateTime ::currentDateTime();
    QDate date=currentTime.date();
    QTime time=currentTime.time();

    QString nowTime=QString("%1-%2-%3 %4:%5:%6")
            .arg(date.year(),4,10,QChar('0'))
            .arg(date.month(),2,10,QChar('0'))
            .arg(date.day(),2,10,QChar('0'))
            .arg(time.hour(),2,10,QChar('0'))
            .arg(time.minute(),2,10,QChar('0'))
            .arg(time.second(),2,10,QChar('0'));

    return nowTime;
}

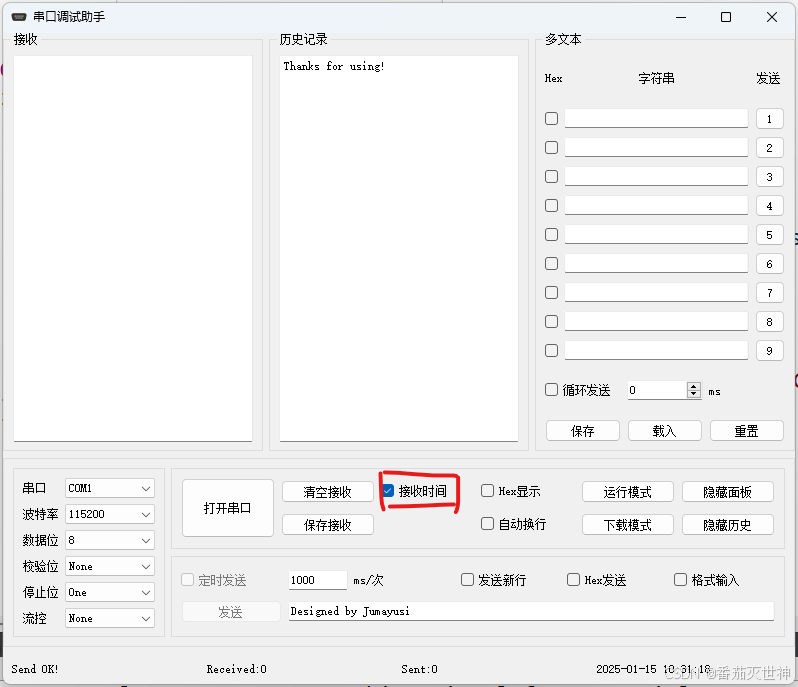

同时把接收时间的打印做出来。

修改on_serialData_readytoRead函数即可：

void Widget::on_serialData_readytoRead()
{
    QString revMessage = serialPort->readAll();
    if(revMessage != NULL){
        if(ui->checkBoxRevTime->checkState()== Qt::Unchecked){
            ui->textEditRev->append(revMessage);
        }
        else if(ui->checkBoxRevTime->checkState()== Qt::Checked){
            ui->textEditRev->append("["+getSystime()+"] "+revMessage);
        }

        readCntGobal += revMessage.size();

        ui->labelRevcnt->setText("Received:"+QString::number(readCntGobal));
    }
}

第88讲串口调试助手初步实现HEX显示

这一讲实现的功能是将textEditRev控件上面的字符串转换成Hex格式：

void Widget::on_checkBoxHexDisplay_clicked(bool checked)
{
    if(checked){
        //1.读取textEdit上的内容
        QString temp=ui->textEditRev->toPlainText();
        //2.转换成Hex
        QByteArray qtemp=temp.toUtf8();
        qtemp=qtemp.toHex();
        //3.显示
        ui->textEditRev->setText(QString::fromUtf8(qtemp));
    }else{
        //1.读取textEdit上的Hex内容
        QString tempHexString=ui->textEditRev->toPlainText();
        QByteArray tempHexQByteArray=tempHexString.toUtf8();
        QByteArray tempQByteString=QByteArray::fromHex(tempHexQByteArray);
        ui->textEditRev->setText(QString::fromUtf8(tempQByteString));
    }
}

第89讲串口调试助手关联Hex接收

我们现在希望勾选checkBoxHexDisplay之后，接收的内容都能自动转换为Hex，解决的思路还是和添加时间戳一样，修改readytoRead函数：

void Widget::on_serialData_readytoRead()
{
    QString revMessage = serialPort->readAll();
    if(revMessage != NULL){
        if(ui->checkBoxHexDisplay->isChecked())
        {
            //将接受到的字符串转换为十六进制
            QByteArray tempHexString=revMessage.toUtf8().toHex();
            //捕获原来控件上的内容
            QString orignalString=ui->textEditRev->toPlainText();
            //拼接字符串
            tempHexString=orignalString.toUtf8()+tempHexString;
            ui->textEditRev->setText(QString::fromUtf8(tempHexString));

        }else{
            if(ui->checkBoxRevTime->checkState()== Qt::Unchecked){
                ui->textEditRev->append(revMessage);
            }
            else if(ui->checkBoxRevTime->checkState()== Qt::Checked){
                ui->textEditRev->append("["+getSystime()+"]"+revMessage);
            }
            readCntGobal += revMessage.size();
            ui->labelRevcnt->setText("Received:"+QString::number(readCntGobal));
    }
  }
}

第90讲串口调试助手HEX发送单片机联调测试

修改发送函数，新添加了勾选上Hex发送的条件判断语句。

void Widget::on_btnSendContext_clicked()
{
    int writeCnt=0;

    const char* sendData=ui->lineEditSendContext->text().toLocal8Bit().constData();

    if(ui->checkBoxHexSend->isChecked()){
        QString temp=ui->lineEditSendContext->text();
        //判断是否为偶数位
        QByteArray tempArray=temp.toLocal8Bit();
        if(tempArray.size()%2!=0)
        {
           ui->labelSendStatus->setText("Error Input!");
           return;
        }
        //判断是否符合十六进制的表达
        for(char c:tempArray)
        {
            if(!std::isxdigit(c)){
                ui->labelSendStatus->setText("Error Input!");
                return;
            }else{

            }
        }
        //转换成十六进制数发送
        QByteArray arraySend=QByteArray::fromHex(tempArray);
        writeCnt=serialPort->write(arraySend);
    }else{
        writeCnt=serialPort->write(sendData);

    }


    if(writeCnt==-1){
        ui->labelSendStatus->setText("Send Error!");
    }else{
        writeCntGobal+=writeCnt;
        qDebug()<<"Send Ok! "<<sendData;

        ui->labelSendStatus->setText("Send OK!");
        //ui->labelSendcnt->setNum(writeCntGobal);
        ui->labelSendcnt->setText("Sent:"+QString::number(writeCntGobal));

        if(strcmp(sendData,sendBack.toStdString().c_str())!=0)
        {
            ui->textEditRecord->append(sendData);
            sendBack=QString::fromUtf8(sendData);
        }
    }
}

本章结束，上传一下代码块作为备份

widget.cpp

#include "widget.h"
#include "ui_widget.h"

#include <QDateTime>
#include <QFileDialog>
#include <QMessageBox>
#include <QSerialPort>

Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{
    ui->setupUi(this);
    this->setLayout(ui->gridLayoutGlobal);
    writeCntGobal=0;
    readCntGobal=0;
    serialStatus=false;
    serialPort = new QSerialPort(this);
    timer=new QTimer(this);
    sysTick=new QTimer(this);

    connect(sysTick,SIGNAL(timeout()),this,SLOT(time_reflash()));
    sysTick->start(100);

    connect(serialPort,&QSerialPort::readyRead,this,&Widget::on_serialData_readytoRead);
    connect(timer,&QTimer::timeout,[=](){
        on_btnSendContext_clicked();
    });

    ui->comboBox_baudRate->setCurrentIndex(6);
    ui->comboBox_dataBit->setCurrentIndex(3);

    QList <QSerialPortInfo> serialList=QSerialPortInfo::availablePorts();
    for(QSerialPortInfo serialInfo:serialList)
    {
        //qDebug()<<serialInfo.portName();
        ui->comboBox_serialNum->addItem(serialInfo.portName());
    }

    ui->btnSendContext->setEnabled(false);
    ui->checkBoxSendInTime->setEnabled(false);
}

Widget::~Widget()
{
    delete ui;
}


void Widget::on_btnCloseOrOpenSerial_clicked()
{
    if(serialStatus==false)
    {

        //1.选择端口号
        serialPort->setPortName(ui->comboBox_serialNum->currentText());
        //2.配置波特率
        serialPort->setBaudRate(ui->comboBox_baudRate->currentText().toInt());
        //3.配置数据位
        serialPort->setDataBits(QSerialPort::DataBits(ui->comboBox_dataBit->currentText().toUInt()));
        //4.配置校验位
        /*MARK DOWN :
    enum Parity {
        NoParity = 0,
        EvenParity = 2,
        OddParity = 3,
        SpaceParity = 4,
        MarkParity = 5,
        UnknownParity = -1
    };
    Q_ENUM(Parity)
  */
        switch(ui->comboBox_checkBit->currentIndex())
        {
        case 0:
            serialPort->setParity(QSerialPort::NoParity);
            break;

        case 1:
            serialPort->setParity(QSerialPort::EvenParity);
            break;

        case 2:
            serialPort->setParity(QSerialPort::OddParity);
            break;

        case 3:
            serialPort->setParity(QSerialPort::SpaceParity);
            break;

        case 4:
            serialPort->setParity(QSerialPort::MarkParity);
            break;


        default:
            serialPort->setParity(QSerialPort::UnknownParity);
            break;
        }
        //5.配置停止位
        serialPort->setStopBits(QSerialPort::StopBits(ui->comboBox_stopBit->currentText().toInt()));
        //6.流控
        if(ui->comboBox_fileCon->currentText()=="None")
            serialPort->setFlowControl(QSerialPort::NoFlowControl);
        //7.打开串口
        if(serialPort->open(QIODevice::ReadWrite))
        {
            qDebug()<<"serial open";

            serialStatus=true;
            ui->btnSendContext->setEnabled(true);

            ui->btnCloseOrOpenSerial->setText("关闭串口 ");
            ui->comboBox_dataBit->setEnabled(false);
            ui->comboBox_fileCon->setEnabled(false);
            ui->comboBox_stopBit->setEnabled(false);
            ui->comboBox_baudRate->setEnabled(false);
            ui->comboBox_checkBit->setEnabled(false);
            ui->comboBox_serialNum->setEnabled(false);

            ui->checkBoxSendInTime->setEnabled(true);

        }else{
            QMessageBox msgBox;
            msgBox.setWindowTitle("错误");
            msgBox.setText("此串口已被占用或拔出!");
            msgBox.exec();
        }
    }else{
        serialStatus=false;
        ui->btnSendContext->setEnabled(false);

        serialPort->close();
        ui->btnCloseOrOpenSerial->setText("打开串口 ");
        ui->comboBox_dataBit->setEnabled(true);
        ui->comboBox_fileCon->setEnabled(true);
        ui->comboBox_stopBit->setEnabled(true);
        ui->comboBox_baudRate->setEnabled(true);
        ui->comboBox_checkBit->setEnabled(true);
        ui->comboBox_serialNum->setEnabled(true);

        ui->checkBoxSendInTime->setEnabled(false);
        ui->checkBoxSendInTime->setCheckState(Qt::Unchecked);
        timer->stop();
        ui->lineEditTimeeach->setEnabled(true);
        ui->lineEditSendContext->setEnabled(true);
    }
}

void Widget::on_btnSendContext_clicked()
{
    int writeCnt=0;

    const char* sendData=ui->lineEditSendContext->text().toLocal8Bit().constData();

    if(ui->checkBoxHexSend->isChecked()){
        QString temp=ui->lineEditSendContext->text();
        //判断是否为偶数位
        QByteArray tempArray=temp.toLocal8Bit();
        if(tempArray.size()%2!=0)
        {
           ui->labelSendStatus->setText("Error Input!");
           return;
        }
        //判断是否符合十六进制的表达
        for(char c:tempArray)
        {
            if(!std::isxdigit(c)){
                ui->labelSendStatus->setText("Error Input!");
                return;
            }else{

            }
        }
        //转换成十六进制数发送
        QByteArray arraySend=QByteArray::fromHex(tempArray);
        writeCnt=serialPort->write(arraySend);
    }else{
        writeCnt=serialPort->write(sendData);

    }


    if(writeCnt==-1){
        ui->labelSendStatus->setText("Send Error!");
    }else{
        writeCntGobal+=writeCnt;
        qDebug()<<"Send Ok! "<<sendData;

        ui->labelSendStatus->setText("Send OK!");
        //ui->labelSendcnt->setNum(writeCntGobal);
        ui->labelSendcnt->setText("Sent:"+QString::number(writeCntGobal));

        if(strcmp(sendData,sendBack.toStdString().c_str())!=0)
        {
            ui->textEditRecord->append(sendData);
            sendBack=QString::fromUtf8(sendData);
        }
    }
}

void Widget::on_serialData_readytoRead()
{
    QString revMessage = serialPort->readAll();
    if(revMessage != NULL){
        if(ui->checkBoxHexDisplay->isChecked())
        {
            //将接受到的字符串转换为十六进制
            QByteArray tempHexString=revMessage.toUtf8().toHex();
            //捕获原来控件上的内容
            QString orignalString=ui->textEditRev->toPlainText();
            //拼接字符串
            tempHexString=orignalString.toUtf8()+tempHexString;
            ui->textEditRev->setText(QString::fromUtf8(tempHexString));

        }else{
            if(ui->checkBoxRevTime->checkState()== Qt::Unchecked){
                ui->textEditRev->append(revMessage);
            }
            else if(ui->checkBoxRevTime->checkState()== Qt::Checked){
                ui->textEditRev->append("["+getSystime()+"]"+revMessage);
            }
            readCntGobal += revMessage.size();
            ui->labelRevcnt->setText("Received:"+QString::number(readCntGobal));
    }
  }
}

void Widget::on_checkBoxSendInTime_clicked(bool checked)
{
  if(checked)
  {
     ui->lineEditTimeeach->setEnabled(false);
     ui->lineEditSendContext->setEnabled(false);
     timer->start(ui->lineEditTimeeach->text().toInt());
  }else{
     ui->lineEditTimeeach->setEnabled(true);
     ui->lineEditSendContext->setEnabled(true);
     timer->stop();

  }
}

void Widget::on_btnRevClear_clicked()
{
    ui->textEditRev->setText("");
}

void Widget::on_btnRevSave_clicked()
{
    QString fileName=QFileDialog::getSaveFileName(this,tr("Save File"),
   "E:\\6_Qt Projects\\42_SerialTime\\SerialData\\serialData.txt",
    tr("Text(*.txt)") );

    if(fileName!=NULL)
    {
        QFile file(fileName);
        if(!file.open(QIODevice::WriteOnly|QIODevice::Text))
            return;

        QTextStream out(&file);
        out<<ui->textEditRev->toPlainText();
        file.close();
    }
}

QString Widget::getSystime()
{
    QDateTime currentTime=QDateTime ::currentDateTime();
    QDate date=currentTime.date();
    QTime time=currentTime.time();

    QString nowTime=QString("%1-%2-%3 %4:%5:%6")
            .arg(date.year(),4,10,QChar('0'))
            .arg(date.month(),2,10,QChar('0'))
            .arg(date.day(),2,10,QChar('0'))
            .arg(time.hour(),2,10,QChar('0'))
            .arg(time.minute(),2,10,QChar('0'))
            .arg(time.second(),2,10,QChar('0'));

    return nowTime;
}

void Widget::time_reflash()
{
   ui->labelCurrentTime->setText(getSystime());
}

void Widget::on_checkBoxHexDisplay_clicked(bool checked)
{
    if(checked){
        //1.读取textEdit上的内容
        QString temp=ui->textEditRev->toPlainText();
        //2.转换成Hex
        QByteArray qtemp=temp.toUtf8();
        qtemp=qtemp.toHex();
        //3.显示
        ui->textEditRev->setText(QString::fromUtf8(qtemp));
    }else{
        //1.读取textEdit上的Hex内容
        QString tempHexString=ui->textEditRev->toPlainText();
        QByteArray tempHexQByteArray=tempHexString.toUtf8();
        QByteArray tempQByteString=QByteArray::fromHex(tempHexQByteArray);
        ui->textEditRev->setText(QString::fromUtf8(tempQByteString));
    }
}

widget.h

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include <QSerialPortInfo>
#include <QDebug>
#include <QTimer>

QT_BEGIN_NAMESPACE
namespace Ui { class Widget; }
QT_END_NAMESPACE

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

private slots:
    void on_btnCloseOrOpenSerial_clicked();

    void on_btnSendContext_clicked();

    void on_serialData_readytoRead();

    void on_checkBoxSendInTime_clicked(bool checked);

    void on_btnRevClear_clicked();

    void on_btnRevSave_clicked();

    void time_reflash();

    void on_checkBoxHexDisplay_clicked(bool checked);

private:
    Ui::Widget  *ui;
    QSerialPort *serialPort;
    int writeCntGobal;
    int readCntGobal;
    QString sendBack;
    bool serialStatus;
    QTimer *timer;
   // QString nowTime;

    QString getSystime();
    QTimer  *sysTick;
};
#endif // WIDGET_H

界面UI概览

Qt学习笔记第81到90讲

第81讲串口调试助手实现自动发送

第82讲如何自我验证新控件

第83讲解决遗留的Bug

第84讲串口调试助手保存接收记录

第85讲获取当前系统时间QDateTime

第86讲串口调试助手右下角时间刷新

第87讲优化时间显示

第88讲串口调试助手初步实现HEX显示

第89讲串口调试助手关联Hex接收

第90讲串口调试助手HEX发送单片机联调测试

网站公告

今日签到

热门文章

最新发布

Qt学习笔记第81到90讲

第81讲 串口调试助手实现自动发送

第82讲 如何自我验证新控件

第83讲 解决遗留的Bug

第84讲 串口调试助手保存接收记录

第85讲 获取当前系统时间QDateTime

第86讲 串口调试助手右下角时间刷新

第87讲 优化时间显示

第88讲 串口调试助手初步实现HEX显示

第89讲 串口调试助手关联Hex接收

第90讲 串口调试助手HEX发送单片机联调测试

网站公告

今日签到

热门文章

最新发布

第81讲串口调试助手实现自动发送

第82讲如何自我验证新控件

第83讲解决遗留的Bug

第84讲串口调试助手保存接收记录

第85讲获取当前系统时间QDateTime

第86讲串口调试助手右下角时间刷新

第87讲优化时间显示

第88讲串口调试助手初步实现HEX显示

第89讲串口调试助手关联Hex接收

第90讲串口调试助手HEX发送单片机联调测试
