一、活动图概述
活动图是UML（统一建模语言）中的一种行为图，它用于描述系统中的动态流程，即系统中的活动从开始到结束的整个过程。在共享汽车系统中，活动图可以帮助我们理解用户从注册到取车的整个流程，包括用户注册、登录、车辆选择、预定、支付押金以及前往取车地点等步骤。通过活动图，我们可以清晰地看到每个步骤的执行顺序以及可能的分支和异常处理。
二、活动图绘画分析

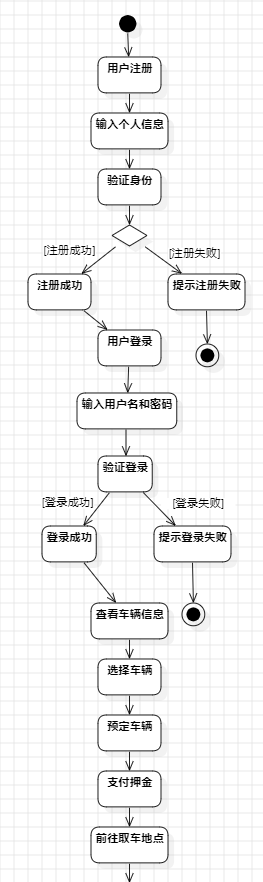

在提供的活动图中，我们可以看到以下几个关键部分：
用户注册：这是流程的起点，用户首先需要注册成为系统的一员。
输入个人信息：用户需要提供必要的个人信息以完成注册。
验证身份：系统会对用户输入的信息进行验证，确保信息的真实性。
注册成功/失败：根据验证结果，流程会分为注册成功和注册失败两个分支。
用户登录：注册成功后，用户需要登录系统。
输入用户名和密码：用户输入登录凭证。
验证登录：系统验证用户的登录信息。
登录成功/失败：同样，登录流程也分为成功和失败两个分支。
查看车辆信息：登录成功后，用户可以查看可供选择的车辆信息。
选择车辆：用户从列表中选择自己想要预定的车辆。
预定车辆：用户提交预定请求。
支付押金：用户需要支付一定金额的押金以完成预定。
前往取车地点：最后，用户前往指定地点取车。
三、活动图绘画、PlantUML代码实现
为了更直观地展示活动图，我们可以使用PlantUML来绘制。以下是根据提供的活动图编写的PlantUML代码：
@startuml
start
:用户注册;
:输入个人信息;
:验证身份;
if (身份验证成功?) then (是)
:注册成功;
else (否)
:提示注册失败;
stop
endif
:用户登录;
:输入用户名和密码;
if (登录验证成功?) then (是)
:登录成功;
else (否)
:提示登录失败;
stop
endif
:查看车辆信息;
:选择车辆;
:预订车辆;
:支付押金;
:前往取车地点;

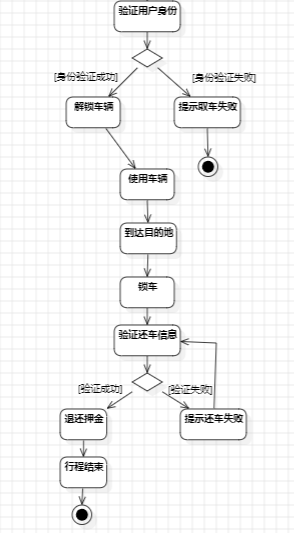

:验证用户身份;
if (身份验证成功?) then (是)
:解锁车辆;
else (否)
:提示取车失败;
stop
endif
:使用车辆;
:行驶中...;
:到达目的地;
:前往还车地点;
:停车并锁车;
:验证还车信息;
if (还车成功?) then (是)
:退还押金;
:行程结束;
else (否)
:提示还车失败;
stop
endif
stop
@enduml
四、活动图的关键点
流程的起点和终点：活动图从用户注册开始，到用户前往取车地点结束。
决策点：图中包含两个决策点，分别是注册成功与否和登录成功与否。这些决策点决定了流程的分支。
异常处理：对于注册和登录失败的情况，活动图提供了明确的处理路径，即提示失败信息。
用户交互：活动图中的每个步骤都涉及到用户与系统的交互，如输入信息、选择车辆等。
五、总结
通过分析和实现共享汽车系统的活动图，我们可以更清晰地理解用户从注册到取车的整个流程。活动图不仅帮助我们识别流程中的关键步骤和决策点，还展示了异常处理的路径。使用PlantUML绘制活动图，使得流程的可视化更加直观和易于理解。这对于系统设计和开发阶段的沟通和理解是非常有帮助的。通过这种方式，我们可以确保系统流程的合理性和用户友好性。
