Ascend的aclgraph（2）_npu_backend中还有些什么秘密？

1 _npu_backend

文章还是从代码开始

import torch_npu, torchair
config = torchair.CompilerConfig()
# 设置图下沉执行模式
config.mode = "reduce-overhead"
npu_backend = torchair.get_npu_backend(compiler_config=config)
opt_model = torch.compile(model, backend=npu_backend)

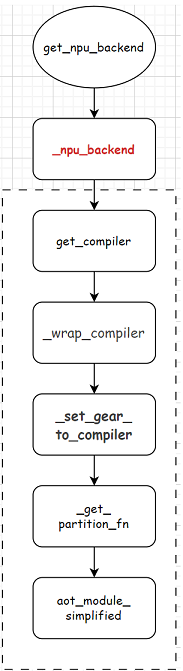

get_npu_backend调用的是_npu_backend函数。整体流程图如下：

上文Ascend的aclgraph（一）aclgraph是什么？torchair又是怎么成图的？对get_compiler函数进行了分析。本章接着分析剩余的部分。

1.1 _wrap_compiler

_wrap_compiler是一个装饰器

def _wrap_compiler(compiler: Callable, compiler_config: CompilerConfig):
    @functools.wraps(compiler)
    def wrapped_compiler(
            gm: torch.fx.GraphModule,
            example_inputs: List[torch.Tensor],
            is_inference: bool
    ):
        if is_inference and compiler_config.experimental_config.npu_fx_pass:
            _npu_joint_graph_passes(gm)
        return compiler(gm, example_inputs)

    @functools.wraps(compiler)
    def joint_compiler(
            gm: torch.fx.GraphModule,
            example_inputs: List[torch.Tensor]
    ):
        if compiler_config.experimental_config.npu_fx_pass:
            _npu_joint_graph_passes(gm)
        return compiler(gm, example_inputs)

    fw_compiler = functools.partial(wrapped_compiler, is_inference=False)
    inference_compiler = functools.partial(wrapped_compiler, is_inference=True)
    return fw_compiler, inference_compiler, joint_compiler

依旧使用了python的偏函数的功能：functools.partial。

• 对wrapped_compiler函数进行了2次封装，区别在于is_inference参数。从代码上推测，_npu_joint_graph_passes在推理的时候，对图进行了进一步的优化。在is_inference = True的时候，返回inference_compiler。
• 另外根据compiler_config.experimental_config.npu_fx_pass参数，专门返回了一个joint_compiler函数。

通过该装饰器，总共返回3个compile执行函数。

return fw_compiler, inference_compiler, joint_compiler

1.2 _set_gear_to_compiler

接着看_set_gear_to_compiler函数。

该函数依旧是个装饰器。重点关注函数中的guard_gears_shape。该函数是对图输入的情况进行判断，输入的tensor的shape需要在指定的范围内变化，也就说，torchair当前使用torch.compile支持有限个shape是变化的场景。如果超过了指定的范围，程序就会就会报错推出。

def _set_gear_to_compiler(compiler: Callable, compiler_config: CompilerConfig, input_dim_gears: Dict[int, List[int]]):
    @functools.wraps(compiler)
    def gear_compiler(
            gm: torch.fx.GraphModule,
            example_inputs: List[torch.Tensor],
    ):
        for i, dim_gears in input_dim_gears.items():
            set_dim_gears(example_inputs[i], dim_gears)
        guard_gears_shape(example_inputs)
        return compiler(gm, example_inputs)
    return gear_compiler

注意，这里对分别对上述的fw_compiler和inference_compiler调用了_set_gear_to_compiler函数。

fw_compiler = _set_gear_to_compiler(fw_compiler, compiler_config, input_dim_gears)
inference_compiler = _set_gear_to_compiler(inference_compiler, compiler_config, input_dim_gears)

1.3 _get_partition_fn

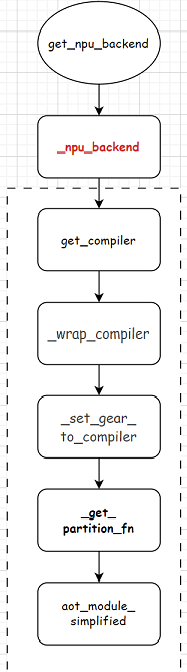

接着看_get_partition_fn函数。

def _get_partition_fn(compiler_config: CompilerConfig):

    def partition_fn(graph: torch.fx.GraphModule, joint_inputs, **kwargs):
        _npu_joint_graph_passes(graph)
        return default_partition(graph, joint_inputs, **kwargs)

    if compiler_config.experimental_config.npu_fx_pass:
        return partition_fn
    return default_partition

default_partition是torch._functorch.partitioners中的函数。_get_partition_fn返回的partition函数类型与compiler_config.experimental_config.npu_fx_pass参数相关。在配置compiler_config.experimental_config.npu_fx_pass情况下，返回与输入参数joint_inputs相关的partition函数。

return default_partition(graph, joint_inputs, **kwargs)

1.4 aot_module_simplified

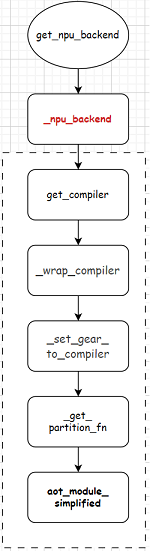

aot_module_simplified是_npu_backend中的最后一个调用函数。

return aot_module_simplified(gm, example_inputs, fw_compiler=fw_compiler, bw_compiler=compiler,
                             decompositions=decompositions, partition_fn=partition_fn,
                             keep_inference_input_mutations=keep_inference_input_mutations,
                             inference_compiler=inference_compiler)

aot_module_simplified是torch._functorch.aot_autograd中的函数，看如下注释。

aot_module_simplified
是 PyTorch 中与 Ahead-of-Time (AOT) 编译相关的函数，特别是在使用 TorchInductor 后端时。AOT 编译是指在模型运行之前预先编译模型的计算图，以期达到加速执行和优化资源使用的目的。
在 PyTorch 中，TorchInductor 是 torch.compile 的一个后端，它旨在为 GPU 和 CPU 生成高度优化的代码。aot_module_simplified 函数通常用于简化将一个 PyTorch 模型准备好进行 AOT 编译的过程。其主要作用包括：

• 准备模型进行AOT编译：该函数帮助用户方便地指定需要进行 AOT 编译的模型部分。通过处理模型的输入输出、设置必要的编译参数等，使得模型可以直接进入编译流程。
• 优化计算图：在编译阶段，aot_module_simplified 可能会应用一系列优化措施，如算子融合、内存优化等，目的是提高最终编译产物的执行效率。
• 简化流程：正如其名“simplified”所暗示的，这个函数简化了 AOT 编译的准备工作，允许用户以较少的代码实现模型的编译和优化，而不需要深入了解编译过程中的复杂细节。
• 跨设备支持：它可能还提供对不同硬件平台的支持，确保编译后的模型可以在指定的目标设备（如GPU或CPU）上高效运行。

总的来说，aot_module_simplified 提供了一种简化的方式，让开发者可以更容易地利用 PyTorch 的 AOT 编译功能来优化他们的模型性能，尤其是在使用 TorchInductor 后端时。这有助于降低高性能模型部署的门槛，使得更多开发者能够从先进的编译技术和硬件优化中受益。需要注意的是，具体的实现细节可能会随着 PyTorch 版本的更新而有所变化。

2 torch.compile

回到例子中，可以看到传入到torch.compile中的backend是get_npu_backend返回的，也就是

npu_backend = torchair.get_npu_backend(compiler_config=config)
opt_model = torch.compile(model, backend=npu_backend)

既然提到了torch.compile，由于其内容比较复杂，小编认知有限，这里只对其做一个简单介绍，了解它的工作原理即可，主要是看backend是怎么起作用的。

2.1 torch.compile背景

参考：https://zhuanlan.zhihu.com/p/9418379234
为了改善模型训练推理性能，Pytorch推出torch.compile，并从torch 1.xx更为torch 2.xx，改变并增强了Pytorch在编译器级别的运行方式，同时开始将pytorch的部分代码从C++迁移回python，主要有以下特点：

• 将动态的 PyTorch 模型转换为静态的、优化过的执行图，从而减少运行时的开销，提高计算效率。
• 用户无需手动修改模型代码或选择特定的优化策略，torch.compile可以自动识别和应用最佳的优化路径，使得模型加速更加便捷。
• 支持广泛的 PyTorch API 和操作，确保大部分现有模型在使用 torch.compile后无需进行大的调整即可获益于性能提升。

说白了就是，torch.eager模式性能基本优化到头了，从python->c++->cuda(npu)，流程上已经没有可以优化的空间。而如果将模型整形成一张图，却大有可为，可能有的小伙伴会问：tensorflow的图模式不是已经很好了吗？tensorflow为什么会日落西山了
这里允许小编胡诌一下。
1、tensorflow在小模型时代，或者说模型输入如果保持不变的话，那么使用tensorflow成图的性能依旧不输torch的eager模式；
2、时代成就英雄。tensorflow以图模式（性能）起家，torch以eager模式（易用性）起家，而时代的浪潮是：模型的输入需要支持动态shape。图模式的性能来源于：模型结构不变（也即是没有if，else等能改变图结构）、输入shape不变（显存效率）等。这样的情况下，模型能做各种算子融合、ir融合的pass，内存利用率也能达到极致。而在动态shape下，图模式的这些优势荡然无存，反而因为图的反复编译，造成的性能的劣化。而torch以eager模式不存在图编译的概念，每次都是单算子下发，时代的浪潮并没有掀翻它，反而是在给它助力。
说着说着，不免想起了mindspore（昇思），起步也是从图模式开始，导致发展机会错失，现在还在时代浪潮中被拉扯，而pytorch已经已然成为了AI框架的基础设施。

留个问题：大模型时代，模型的输入也是变化的，那么图模式的收益安歇来自于哪里呢？
想想看，哪些地方的输入shape是不变的。回答留在后面的文章中。

2.2 torch.compile的组成

torch.compile主要包含四个基础组件：

• TorchDynamo：从python bytecode中解析构建计算图，是一个动态的、Python级别的编译器，旨在捕捉 PyTorch 模型的动态执行路径，将其转换为优化代码，实现bytecode-to-bytecode编译。
• AOTAutograd：是 PyTorch 引入的一种自动求导机制，旨在在模型执行之前预先生成梯度计算的代码。这种方法通过静态分析模型的前向计算图，提前生成反向传播所需的梯度计算逻辑，从而减少运行时的开销，提升训练效率。
• PrimTorch：将2000+ Pytorch op规范化为约250个原始op封闭集合，是 PyTorch 的一个中间表示（Intermediate Representation, IR）层，负责将高层的 PyTorch 操作转换为更低层次的、适合进一步优化和编译的基础操作。它通过简化和标准化操作，提高编译器和后端优化器处理计算图的效率。
• TorchInductor：深度学习编译器，可为多种加速器和后端生成代码，生成OpenAI Triton(Nvidia/AMD GPU)和OpenMP/C++(CPU)代码，它利用多种优化技术，包括内存优化、并行化和低层次的代码生成，以最大化计算性能。

以上四个组件都是用Python编写的，支持动态形状（即能够发送不同大小的张量而无需重新编译），实现灵活并减低开发人员和供应商开发门槛的效果。

2.3 torch.compile支持的后端

当前支持的后端有：

>>> import torch
>>> import torch._dynamo as dynamo
>>> dynamo.list_backends()
['cudagraphs', 'inductor', 'onnxrt', 'openxla', 'tvm']

一般默认的是inductor，使用的方式是：

import torch
import torchvision.models as models

model = models.resnet18().cuda(
optimizer = torch.optim.SGD(model.parameters(), lr=0.01)
compiled_model = torch.compile(model, backend="inductor")    # 通过backend参数指定后端，默认为inductor
# compiled_model = torch._dynamo.optimize("inductor")(fn)    # 也可以通过torch._dynamo.optmize函数进行编译

x = torch.randn(16, 3, 224, 224).cuda()
optimizer.zero_grad()
out = compiled_model(x)
out.sum().backward()
optimizer.step()

接着分析下，npu的后端是如何在torch.compile中起作用的。请注意代码中注释的部分：

compiled_model = torch.compile(model, backend="inductor")    # 通过backend参数指定后端，默认为inductor
# compiled_model = torch._dynamo.optimize("inductor")(fn)    # 也可以通过torch._dynamo.optmize函数进行编译

也就是说torch._dynamo.optimize("inductor")(fn)和torch.compile(model, backend="inductor")是等价调用的。

2.3.1 torch.compile调用

torch.compile函数解析：torch.compile只是对torch._dynamo.optmize函数的简单封装

def compile(model: Optional[Callable] = None, *,        # Module/function to optimize
            fullgraph: builtins.bool = False,            #If False (default), torch.compile attempts to discover compileable regions in the function that it will optimize. If True, then we require that the entire function be capturable into a single graph. If this is not possible (that is, if there are graph breaks), then this will raise an error.
            dynamic: Optional[builtins.bool] = None,    # dynamic shape
            backend: Union[str, Callable] = "inductor",    # backend to be used
            mode: Union[str, None] = None,                # Can be either "default", "reduce-overhead", "max-autotune" or "max-autotune-no-cudagraphs"
            options: Optional[Dict[str, Union[str, builtins.int, builtins.bool]]] = None,    #  A dictionary of options to pass to the backend. Some notable ones to try out are
            disable: builtins.bool = False)             # Turn torch.compile() into a no-op for testing
            -> Callable:
    # 中间代码省略...
    return torch._dynamo.optimize(backend=backend, nopython=fullgraph, dynamic=dynamic, disable=disable)(model)

torch._dynamo.optimize函数解析：进一步分析torch._dynamo.optimize的函数调用栈，会发现torch._dynamo.optimize只是通过_optimize_catch_errors函数返回了一个OptimizeContext对象。

因此，经过torch.compile装饰过的函数/模型成为一个OptimizeContext，其中convert_frame.catch_errors_wrapper成为了OptimizeContext中的一个回调函数 (callback)，而这个回调函数包含编译函数入口，如inductor或自定义编译函数。由此可见，torch.compile并没有进行实际的编译，只是做一些简单的初始化工作，只有第一次正式执行代码前才会进行编译。

def _optimize(
    rebuild_ctx: Callable[[], Union[OptimizeContext, _NullDecorator]],
    backend="inductor",
    *,
    nopython=False,
    guard_export_fn=None,
    guard_fail_fn=None,
    disable=False,
    dynamic=None,
) -> Union[OptimizeContext, _NullDecorator]:
    # 中间代码省略...

    return _optimize_catch_errors(
        convert_frame.convert_frame(backend, hooks=hooks), // backend
        hooks,
        backend_ctx_ctor,
        dynamic=dynamic,
        compiler_config=backend.get_compiler_config()
        if hasattr(backend, "get_compiler_config")
        else None,
        rebuild_ctx=rebuild_ctx,
    )

 # ---------------------------------------------------------------------------------------------------------------------------------------
def _optimize_catch_errors(
    compile_fn,
    hooks: Hooks,
    backend_ctx_ctor=null_context,
    export=False,
    dynamic=None,
    compiler_config=None,
    rebuild_ctx=None,
):
    return OptimizeContext(
        convert_frame.catch_errors_wrapper(compile_fn, hooks),
        backend_ctx_ctor=backend_ctx_ctor,
        first_ctx=True,
        export=export,
        dynamic=dynamic,
        compiler_config=compiler_config,
        rebuild_ctx=rebuild_ctx,
    )

torch.compile优化流程：基于TorchDynamo和AOTAutograd构建Pytorch的前向和反向计算图，通过PrimTorch将op拆解转化为更低层次的、适合进一步优化和编译的基础op，最后Inductor进行算子融合等图优化并针对特定硬件生成triton(GPU)或OpenMP/C++(CPU)优化代码。

2.3.2 实现自定义的backend后端

从如上TorchInductor的定义：深度学习编译器，可为多种加速器和后端生成代码，生成OpenAI Triton(Nvidia/AMD GPU)和OpenMP/C++(CPU)代码。也就是说，这种后端的作用，是为了生成能够执行的代码。那是否可以自己自定义后端实现？来来来，试一下。

import torch
from typing import List
import torch._dynamo as dynamo

def my_compiler(gm: torch.fx.GraphModule, example_inputs_: List[torch.Tensor]):
    print("===============my compiler=================")
    gm.graph.print_tabular()    # 格式化输出FX Graph
    print("code is:",gm.code)      # 对应的python代码
    return gm

# 调用torch._dynamo.optimize函数
def my_func(x, y):
    if x.sum() > y.sum():
        loss = torch.cos(torch.cos(x))
    else:
        loss = torch.cos(torch.cos(y))
    return loss

def test():
    func = dynamo.optimize(my_compiler)(my_func) // my_compiler就是自定义的后端，my_func就是模型
    x, y  = torch.randn(10,requires_grad=True), torch.randn(10,requires_grad=True)
    func(x,y)

test()

看到这里也就明白了。_npu_backend的后端也是自定义的，生成的代码是能在npu上执行的代码。

原谅小编想到哪里，就写到哪里。要看明白aclgraph的图是如基于torch.compile起作用的，看来还是要看对TorchDynamo做个一个简单的了解，下一篇见。
