设计模式实战：命令模式在播放器功能开发中的应用

发布于：2025-05-12 ⋅ 阅读:(20) ⋅ 点赞:(0)

       题目：假如我们自己开发一个播放器，播放器有播放功能、拖拽进度条功能、停止播放功能、暂停播放功能，我们自己去操作播放器的时候并不是直接调用播放器的方法，而是通过一个控制程序去传达指令给播放器内核，那么具体传达什么指令，会被封装为一个个的按钮。每个按钮就相当于是对一条命令的封装。用控制程序实现了用户发送指令与播放器内核接收指令的解耦。

1. 设计思路阐述

       在软件开发中，我们经常会遇到需要将"请求发送者"与"请求接收者"解耦的场景。播放器开发就是一个典型案例：用户界面上的按钮不应该直接调用播放器内核的方法，而是应该通过中间层来传递指令。这种设计可以带来以下好处：

  1. 降低耦合度：界面代码不需要知道播放器内核的具体实现

  2. 易于扩展：新增命令不需要修改现有代码

  3. 支持撤销/重做：可以记录命令历史

  4. 支持宏命令：可以将多个命令组合成一个复合命令

       命令模式(Command Pattern)完美解决了这个问题。它将请求封装为一个对象，从而使你可以用不同的请求对客户进行参数化，对请求排队或记录请求日志，以及支持可撤销的操作。

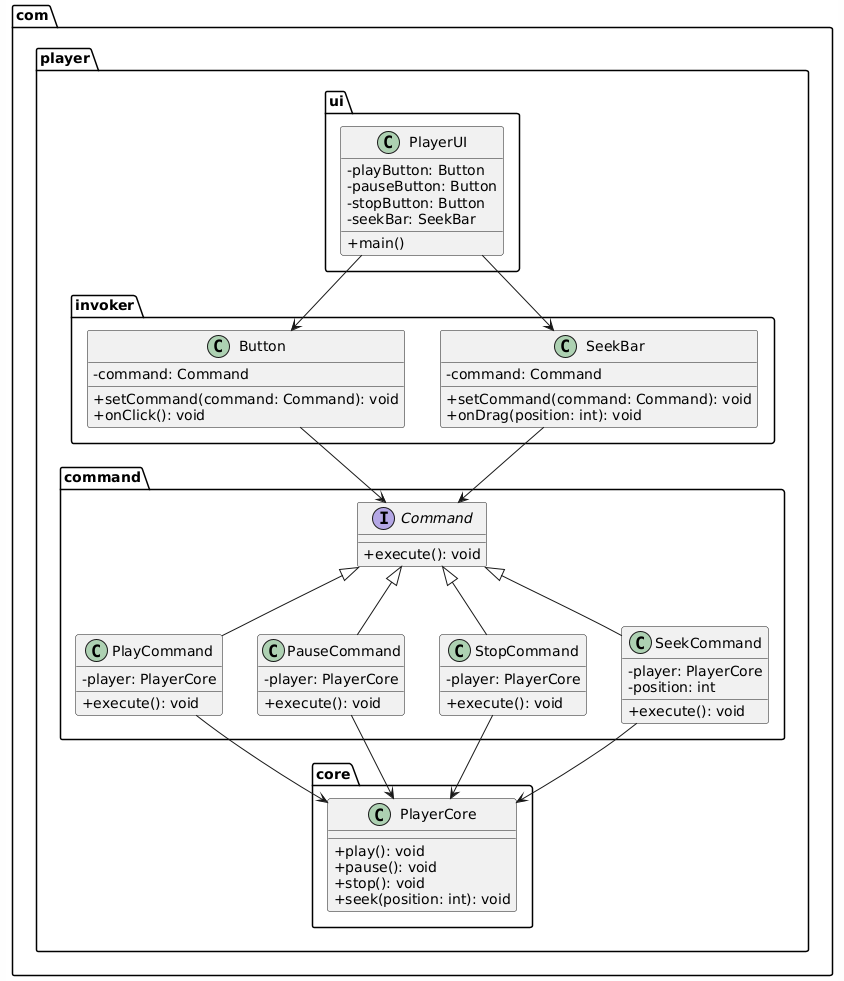

2. UML类图

以下是使用PlantUML(puml)代码绘制的类图：

@startuml
skinparam classAttributeIconSize 0

package "com.player.ui" {
    class PlayerUI {
        -playButton: Button
        -pauseButton: Button
        -stopButton: Button
        -seekBar: SeekBar
        +main()
    }
}

package "com.player.command" {
    interface Command {
        +execute(): void
    }

    class PlayCommand {
        -player: PlayerCore
        +execute(): void
    }

    class PauseCommand {
        -player: PlayerCore
        +execute(): void
    }

    class StopCommand {
        -player: PlayerCore
        +execute(): void
    }

    class SeekCommand {
        -player: PlayerCore
        -position: int
        +execute(): void
    }

    Command <|-- PlayCommand
    Command <|-- PauseCommand
    Command <|-- StopCommand
    Command <|-- SeekCommand
}

package "com.player.core" {
    class PlayerCore {
        +play(): void
        +pause(): void
        +stop(): void
        +seek(position: int): void
    }
}

package "com.player.invoker" {
    class Button {
        -command: Command
        +setCommand(command: Command): void
        +onClick(): void
    }

    class SeekBar {
        -command: Command
        +setCommand(command: Command): void
        +onDrag(position: int): void
    }
}

PlayerUI --> Button
PlayerUI --> SeekBar
Button --> Command
SeekBar --> Command
PlayCommand --> PlayerCore
PauseCommand --> PlayerCore
StopCommand --> PlayerCore
SeekCommand --> PlayerCore
@enduml

3. 代码实现

项目结构

src/
├── main/
│   ├── java/
│   │   ├── com/
│   │   │   ├── player/
│   │   │   │   ├── core/
│   │   │   │   │   └── PlayerCore.java
│   │   │   │   ├── command/
│   │   │   │   │   ├── Command.java
│   │   │   │   │   ├── PlayCommand.java
│   │   │   │   │   ├── PauseCommand.java
│   │   │   │   │   ├── StopCommand.java
│   │   │   │   │   └── SeekCommand.java
│   │   │   │   ├── invoker/
│   │   │   │   │   ├── Button.java
│   │   │   │   │   └── SeekBar.java
│   │   │   │   └── ui/
│   │   │   │       └── PlayerUI.java

3.1 播放器内核 (PlayerCore)

PlayerCore.java

package com.player.core;

/**
 * 播放器内核类，实际执行操作的对象
 */
public class PlayerCore {
    public void play() {
        System.out.println("播放器开始播放...");
    }

    public void pause() {
        System.out.println("播放器已暂停...");
    }

    public void stop() {
        System.out.println("播放器已停止...");
    }

    public void seek(int position) {
        System.out.println("跳转到进度：" + position + "%");
    }
}

3.2 命令接口和具体命令

Command.java

package com.player.command;

/**
 * 命令接口
 */
public interface Command {
    void execute();
}

 PlayCommand.java

package com.player.command;

import com.player.core.PlayerCore;

/**
 * 播放命令
 */
public class PlayCommand implements Command {
    private PlayerCore player;

    public PlayCommand(PlayerCore player) {
        this.player = player;
    }

    @Override
    public void execute() {
        player.play();
    }
}

PauseCommand.java

package com.player.command;

import com.player.core.PlayerCore;

/**
 * 暂停命令
 */
public class PauseCommand implements Command {
    private PlayerCore player;

    public PauseCommand(PlayerCore player) {
        this.player = player;
    }

    @Override
    public void execute() {
        player.pause();
    }
}

StopCommand.java

package com.player.command;

import com.player.core.PlayerCore;

/**
 * 停止命令
 */
public class StopCommand implements Command {
    private PlayerCore player;

    public StopCommand(PlayerCore player) {
        this.player = player;
    }

    @Override
    public void execute() {
        player.stop();
    }
}

SeekCommand.java

package com.player.command;

import com.player.core.PlayerCore;

/**
 * 跳转命令
 */
public class SeekCommand implements Command {
    private PlayerCore player;
    private int position;

    public SeekCommand(PlayerCore player, int position) {
        this.player = player;
        this.position = position;
    }

    @Override
    public void execute() {
        player.seek(position);
    }

    public void setPosition(int position) {
        this.position = position;
    }
}

3.3 调用者 (Invoker)

Button.java

package com.player.invoker;

import com.player.command.Command;

/**
 * 按钮类，命令的调用者
 */
public class Button {
    private Command command;

    public void setCommand(Command command) {
        this.command = command;
    }

    public void onClick() {
        if (command != null) {
            command.execute();
        }
    }
}

SeekBar.java

package com.player.invoker;

import com.player.command.Command;
import com.player.command.SeekCommand;

/**
 * 进度条控件
 */
public class SeekBar {
    private Command command;

    public void setCommand(Command command) {
        this.command = command;
    }

    public void onDrag(int position) {
        if (command instanceof SeekCommand) {
            ((SeekCommand)command).setPosition(position);
            command.execute();
        }
    }
}

3.4 用户界面 (UI)

package com.player.ui;

import com.player.command.*;
import com.player.core.PlayerCore;
import com.player.invoker.Button;
import com.player.invoker.SeekBar;

/**
 * 播放器用户界面
 */
public class PlayerUI {
    public static void main(String[] args) {
        // 创建播放器内核
        PlayerCore player = new PlayerCore();

        // 创建命令对象
        Command playCommand = new PlayCommand(player);
        Command pauseCommand = new PauseCommand(player);
        Command stopCommand = new StopCommand(player);
        SeekCommand seekCommand = new SeekCommand(player, 0);

        // 创建UI控件
        Button playButton = new Button();
        Button pauseButton = new Button();
        Button stopButton = new Button();
        SeekBar seekBar = new SeekBar();

        // 设置命令
        playButton.setCommand(playCommand);
        pauseButton.setCommand(pauseCommand);
        stopButton.setCommand(stopCommand);
        seekBar.setCommand(seekCommand);

        // 模拟用户操作
        System.out.println("用户点击播放按钮:");
        playButton.onClick();

        System.out.println("\n用户拖动进度条到50%:");
        seekBar.onDrag(50);

        System.out.println("\n用户点击暂停按钮:");
        pauseButton.onClick();

        System.out.println("\n用户拖动进度条到80%:");
        seekBar.onDrag(80);

        System.out.println("\n用户点击停止按钮:");
        stopButton.onClick();
    }
}

4. 运行结果

用户点击播放按钮:
播放器开始播放...

用户拖动进度条到50%:
跳转到进度：50%

用户点击暂停按钮:
播放器已暂停...

用户拖动进度条到80%:
跳转到进度：80%

用户点击停止按钮:
播放器已停止...

5. 核心价值与设计优势

通过本次播放器功能开发的实践，命令模式展现了其在软件设计中的独特价值：

  1. 彻底的解耦设计：成功将用户界面(UI)与播放器内核(PlayerCore)完全分离，界面只需与抽象的Command接口交互，不依赖具体实现。

  2. 灵活的命令管理：

    • 新增命令不影响现有代码（开闭原则）

    • 命令对象可以组合形成宏命令

    • 支持命令队列和日志记录

  3. 良好的扩展性：

    • 可轻松添加新命令如音量控制、播放速度调整等

    • 支持撤销/重做功能（通过添加undo方法）

    • 便于实现A/B测试、用户行为分析等扩展功能

6.关键实现要点

  1. 角色清晰划分：

    • Command接口：定义执行契约

    • 具体命令：封装播放器操作与参数

    • Invoker：触发命令执行（按钮/进度条）

    • Receiver：实际执行操作的对象（PlayerCore）

  2. 参数化配置：

    • SeekCommand通过构造器注入position参数

    • 运行时动态改变命令参数（如拖动进度条时更新position）

  3. 类型安全处理：

    • SeekBar中对命令类型进行检查（instanceof）

    • 避免错误的命令类型调用

7.实际开发中的启示

  1. 适用于GUI事件处理：命令模式天然适合处理用户界面事件，每个UI控件对应一个或多个命令。

  2. 支持复杂操作流：可以轻松实现"播放→暂停→跳转→继续播放"等复合操作流程。

  3. 便于测试：

    • 可模拟命令对象进行单元测试

    • 命令日志有助于调试和用户行为分析

  4. 性能考量：

    • 每个命令都是独立对象，在极端情况下可能产生大量小对象

    • 可通过命令池优化重复使用的命令对象

8.未来优化方向

  1. 实现撤销功能：为Command接口添加undo()方法，维护命令历史栈

  2. 支持宏命令：创建组合命令，一键执行"停止→跳转开头→播放"等操作序列

  3. 异步命令执行：对耗时操作（如网络资源加载）实现异步命令处理

  4. 命令持久化：将用户操作序列保存为脚本，支持批处理操作

9. 总结

       命令模式通过将操作请求封装为对象，为播放器这类需要处理多种用户交互的应用程序提供了优雅的架构解决方案。它不仅解决了界面与业务逻辑的耦合问题，还为功能扩展和操作管理提供了坚实基础。这种"一切皆命令"的设计理念，值得在各类交互式应用开发中推广使用。
