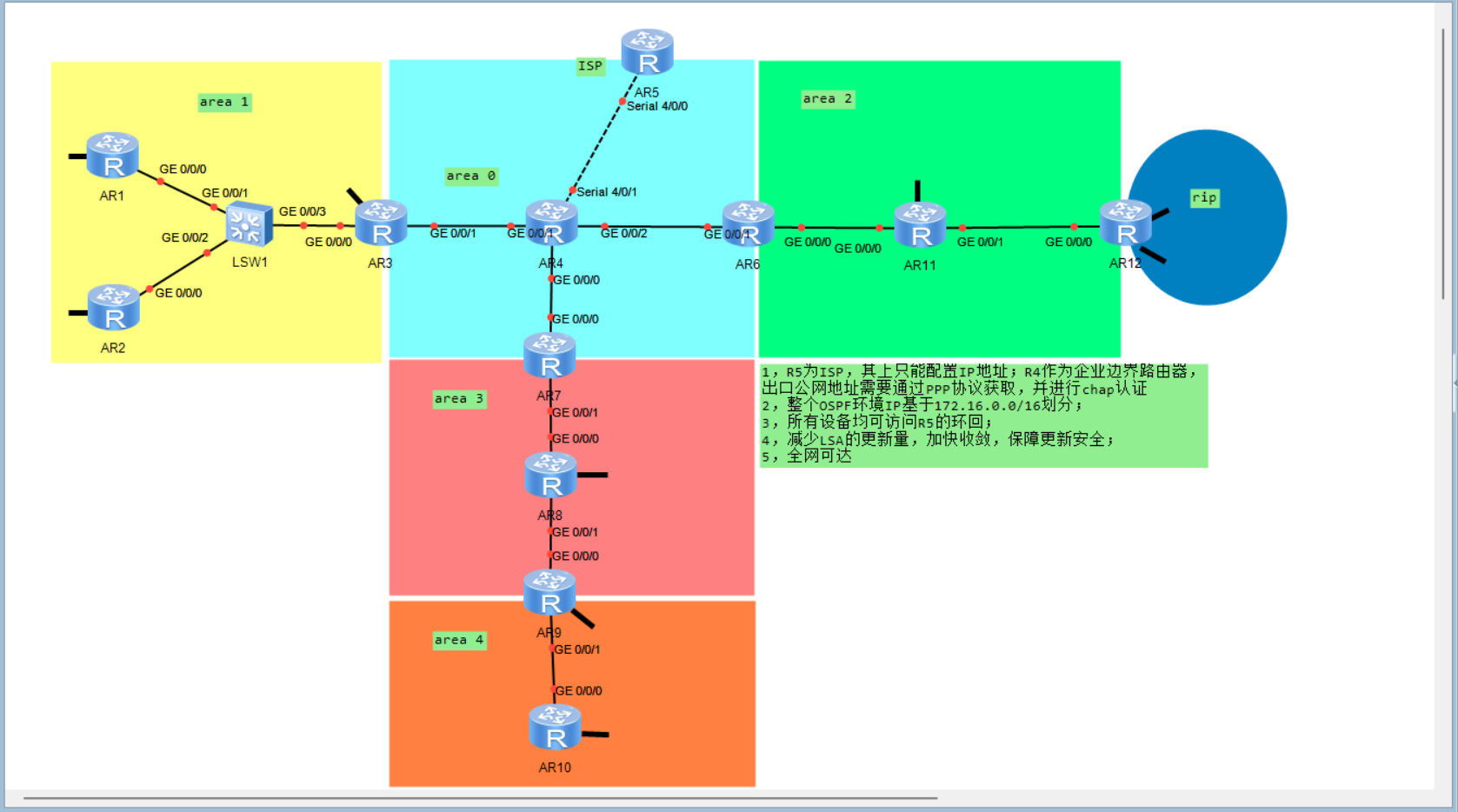

OSPF综合实验

实验要求

1，R5为ISP，其上只能配置IP地址；R4作为企业边界路由器，出口公网地址需要通过ppp协议获取，并进行chap认证

2，整个OSPF环境IP基于172.16.0.0/16划分；

3，所有设备均可访问R5的环回；

4，减少LSA的更新量，加快收敛，保障更新安全；

5，全网可达

要求分析

1，PPP 与 CHAP 认证：在 AR4 与 AR5 之间配置 PPP 协议及 CHAP 认证，以实现企业网络对公网的安全接入。

2，IP 地址规划：基于 172.16.0.0/16 进行子网划分，为不同区域和链路分配合适的 IP 地址，避免地址冲突并提高地址利用率。

3，可达性实现：通过正确配置 OSPF 协议，确保所有设备能够学习到通往 R5 环回地址的路由。

4，优化措施：通过合理划分 OSPF 区域、配置特殊区域（如末梢区域、完全末梢区域）等方式减少 LSA 更新量；配置 OSPF 相关参数（如 hello 间隔、死亡间隔）加快收敛速度；通过认证保障更新安全。

实验步骤

（一）IP 地址规划

根据网络拓扑和需求，对 172.16.0.0/16 进行子网划分：

（二）路由器基础配置

配置各路由器接口 IP 地址

配置 R5 的 IP 地址：在 R5 相关接口配置 IP 地址

（三）OSPF 协议配置

启用 OSPF 进程：在各路由器上输入  ospf [进程号] router - id [指定的 Router - ID]

宣告网络：在 OSPF 区域视图下，宣告各路由器直连网络，如在 AR1 上输入  area 1 ，然后  network 172.16.10.0 0.0.0.3 ，其他路由器和区域类似配置。

（四）PPP 及 CHAP 认证配置

在 AR4 上配置 PPP 协议： interface Serial4/0/1 ， link - protocol ppp 。

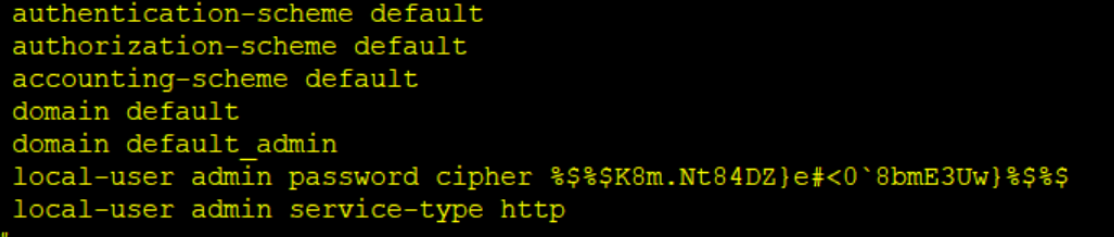

配置 CHAP 认证：在 AR4 上输入  ppp chap user [用户名] ， ppp chap password cipher [密码] ；在 AR5 上配置认证方信息，如  ppp authentication - mode chap  等相关配置。

（五）优化配置

减少 LSA 更新量：将部分区域配置为末梢区域或完全末梢区域，如在 area 1 的路由器上配置  area 1 stub  或  area 1 stub no - summary 。

加快收敛速度：调整 OSPF hello 间隔和死亡间隔，如在接口视图下输入  ospf timer hello [时间值]  和  ospf timer dead [时间值] 。

保障更新安全：配置 OSPF 区域认证或接口认证，如在区域视图下输入  authentication - mode simple cipher [密码]  或在接口视图下进行类似认证配置。

实验结果验证

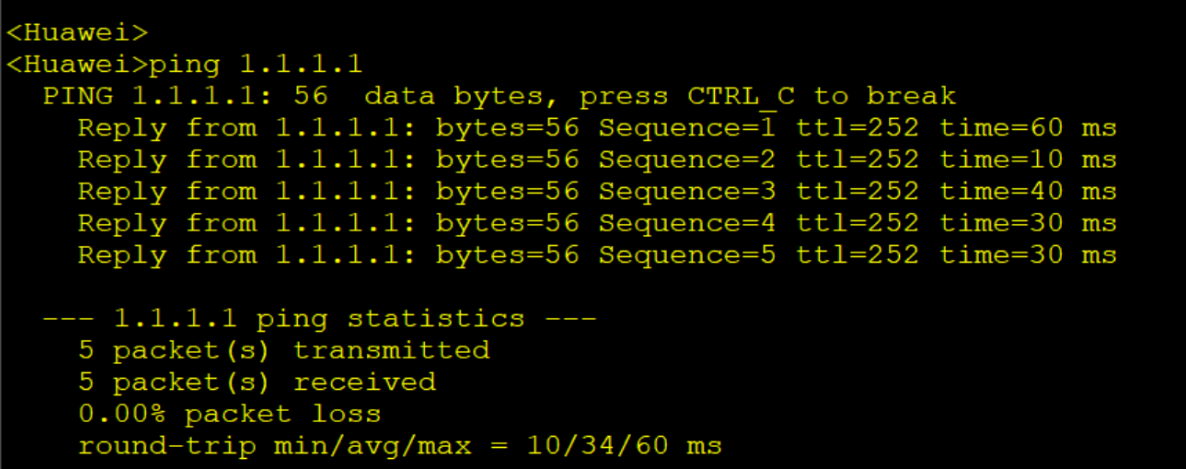

AR1 ping ISP

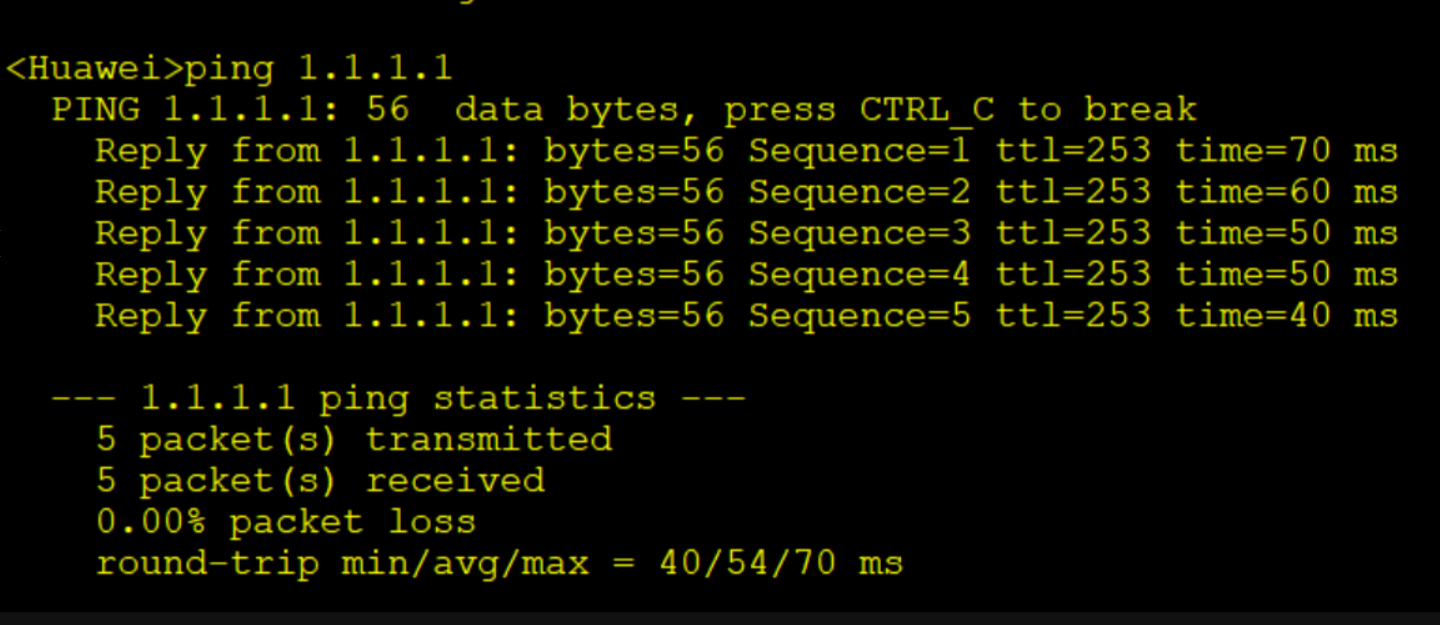

AR10 ping ISP

AR1 ping AR12

OSPF协议路由宣告

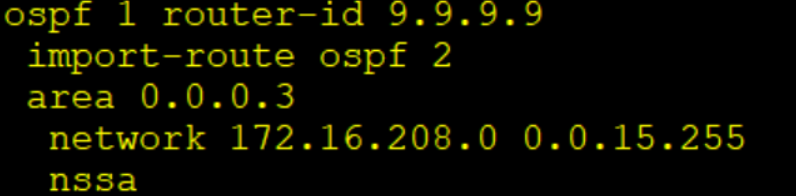

AR9

边界路由器

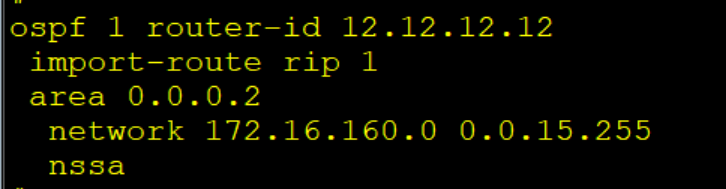

AR12

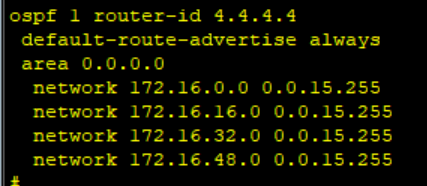

AR4
