国标GB/T 12536-90滑行试验全解析：纯电动轻卡行驶阻力模型参数精准标定

摘要

本文以国标GB/T 12536-90为核心框架，深度解析纯电动轻卡滑行试验的完整流程与数据建模方法，提供：

1. 法规级试验规范：从环境要求到数据采集全流程详解
2. 行驶阻力模型精准标定：最小二乘法求解 ( F=Av^2+Bv+C ) 的MATLAB实战
3. 工程避坑指南：残差分析、物理合理性验证与坡度补偿策略
4. 附赠工具包：一键生成国标试验报告、阻力系数计算MATLAB脚本
   助力工程师快速掌握新能源商用车能效优化核心技术，冲击行业技术高地！

目录

1. 国标试验规范解读
2. 数据采集与预处理
3. 行驶阻力模型参数计算
4. 结果验证与工程优化
5. 行业应用与工具包

1. 国标试验规范解读

1.1 试验条件（GB/T 12536-90核心条款）

• 道路要求：水平沥青路面（坡度≤0.1%）、风速≤3m/s
• 车辆状态：满载（含旋转质量转换系数）、胎压符合厂商规范
• 设备要求：车速采样频率≥10Hz、精度±0.2km/h

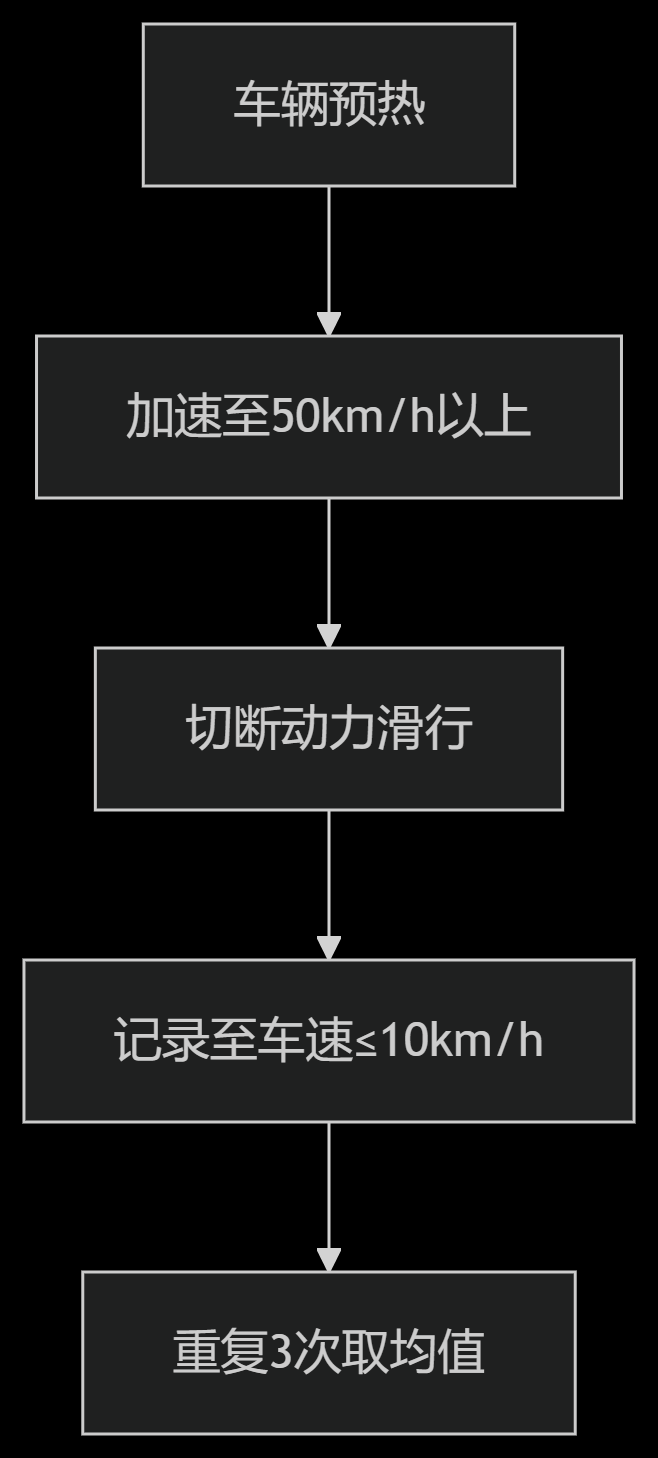

1.2 试验流程

graph TD
    A[车辆预热] --> B[加速至50km/h以上]
    B --> C[切断动力滑行]
    C --> D[记录至车速≤10km/h]
    D --> E[重复3次取均值]

2. 数据采集与预处理

2.1 关键数据项

2.2 数据清洗MATLAB代码

% 导入原始数据
raw_data = readtable('coast_down_test.csv');
v_raw = raw_data.Speed_kmh / 3.6;  % 转为m/s

% 滑动窗口异常值剔除（国标推荐5点窗口）
v_clean = hampel(v_raw, 5);

% Savitzky-Golay滤波（保留趋势，去噪）
v_smooth = sgolayfilt(v_clean, 3, 11);

3. 行驶阻力模型参数计算

3.1 动力学方程推导

参数意义：

• ( A ): 空气阻力系数（与 ( C_d )、迎风面积相关）
• ( B ): 滚动阻力系数（与车重、轮胎特性相关）
• ( C ): 常值阻力（坡度/传动损耗）

3.2 最小二乘求解MATLAB代码

% 计算加速度（中心差分法）
dt = 0.1;  % 采样间隔0.1s
a = zeros(size(v_smooth));
for i = 2:length(v_smooth)-1
    a(i) = (v_smooth(i+1) - v_smooth(i-1)) / (2*dt);
end

% 构建方程 X·[A;B;C] = Y
X = [v_smooth.^2, v_smooth, ones(size(v_smooth))];
Y = -delta * m * a;
coefficients = X \ Y;

% 输出结果
A = coefficients(1);  % 单位：N·s²/m²
B = coefficients(2);  % 单位：N·s/m
C = coefficients(3);  % 单位：N

3.3 案例结果

4. 结果验证与工程优化

4.1 残差分析与模型诊断

F_pred = A*v_smooth.^2 + B*v_smooth + C;
residual = F_pred + delta*m*a;

figure;
subplot(2,1,1);
plot(v_smooth*3.6, F_pred, 'r-', v_smooth*3.6, -delta*m*a, 'bo');
title('模型拟合对比');

subplot(2,1,2);
histogram(residual, 20);
title(sprintf('残差分布（RMSE=%.1f N）', sqrt(mean(residual.^2))));

合格标准：

• 残差呈正态分布（无系统性偏差）
• RMSE < 3%最大阻力值

4.2 工程调参技巧

• 问题：高速段残差偏大
• 诊断：检查迎风面积测量误差
• 解决方案：


5. 行业应用与工具包

5.1 续航里程预测模型

MATLAB仿真代码：

v = 0:0.1:30;  % 车速范围0~108km/h
power_loss = A*v.^3 + B*v.^2 + C*v;
total_energy = trapz(v, power_loss)/1000;  % 能耗(kW·h/km)

battery_capacity = 100;  % 电池容量100kW·h
range = battery_capacity / total_energy;
fprintf('综合续航里程：%.1f km\n', range);

5.2 工具包内容（评论区置顶链接）

1. GB/T 12536-90试验报告自动生成器
2. 行驶阻力系数计算MATLAB APP
3. 滑行试验数据模拟器（生成带噪声的仿真数据）

互动福利

1. 限时下载：工具包
2. 专家诊断：评论区留言参数问题，博主免费解答
3. 抽奖活动：转发+评论抽3人送《新能源汽车能效优化手册》

结语

掌握国标滑行试验与行驶阻力建模，是新能源商用车能效优化的核心技术。本文从法规解读、算法实现到工程落地，为企业提供了完整的解决方案。立即行动，下载工具包开启您的精准标定之旅！

关键词：GB/T 12536-90 滑行试验 行驶阻力模型 新能源轻卡 MATLAB建模 续航优化
